Содержание

требования к помещению, устройство и оборудование

  • Консультации профессиональных специалистов. Мы окажем помощь в подборе оптимального варианта котельного оборудования для частного дома и схем его монтажа. При необходимости мы выполним проектные работы
  • Мы используем только сертифицированное для России оборудование и расходные материалы, которые предлагаются по специальным антикризисным ценам
  • Все современные требования к котельной в частном доме выполняются согласно СНиП в обязательном порядке. В наличии вся необходимая для производства данного вида работ разрешительная документация. Мы лицензированы для подписания трехстороннего Договора (Акта разграничений ответственности) с газовым хозяйством
  • Квалифицированные инженеры, а также обученные и укомплектованные профессиональным инструментом монтажные бригады
  • Компания несет полноценные гарантийные обязательства. А также мы производим техническое обслуживание газового и другого теплового оборудования в гарантийный и после гарантийный периоды

Будем рады Вашему обращению

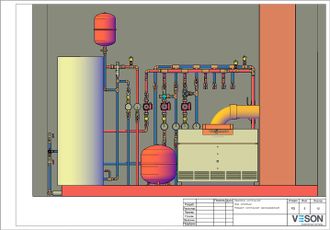

Основные элементы котельной для дома

Котельная частного дома состоит из следующих основных элементов:

  1. Отопительный котел
  2. Группа безопасности котельного оборудования
  3. Расширительный бак
  4. Обвязка котельного оборудования – трубы, ЗРА, манометры, термометры и прочее
  5. Коллектор, гидравлический разделитель (опционально)
  6. Насосное оборудование (опционально)
  7. Сети удаления дыма и вентиляции (при условии использования оборудования выделяющего продукты сгорания)
  8. Элементы автоматического управления (опционально)

Помимо описанных выше основных составляющих, необходимо предусмотреть и другие комплектующие. Если предполагается использовать котел с одним контуром, то встает задача размещения водонагревателя (бойлера) для контура горячего водоснабжения. Хоть водонагреватель и не относится к контуру отопления, тем не менее, чаще всего устанавливается в котельном помещении вместе с основным тепловым оборудованием.

Использование бойлера влечет за собой обязательную установку группы безопасности бойлера и расширительного бака системы ГВС. А также, возможно, дополнительных насосов.

Таким образом, в обустраиваемом помещении необходимо предусмотреть место не только для размещения основного котельного оборудования, но и для опционального, обозначенного выше.

Оснащение котельной для частного дома должно осуществляться только специализированными компаниями, имеющими в своем штате опытных профессионалов!

Оформить заявку

Требования к помещению котельной в частном доме

Требования к помещению частной котельной, а также к технологии установки в этом помещении оборудования, четко прописаны в СНиП. Основными из них являются:

  • Стены обустраиваемого помещения могут быть выполнены из бетона или строительного кирпича. Допускается нанесение керамической плитки или огнеупорного штукатурного покрытия. Эти требования продиктованы соображениями пожарной безопасности
  • При установке напольного котла пол покрывается бетонной стяжкой (в дальнейшем возможна облицовка плиткой) или листовым металлическим покрытием. Под котел должен быть выполнен подиум
  • Навеска котла настенного типа производится на стену с предварительной установкой на нее металлического листа. Существует и другой вариант, при котором данная стена должна быть покрыта плиткой
  • В котельном помещении не разрешается размещать легковоспламеняющиеся и взрывчатые вещества. Исключение может составлять только специальным образом хранимое топливо
  • Около котла необходимо наличие места, достаточного для беспрепятственного доступа к нему при эксплуатации. Кроме того, необходимо предусмотреть место для проведения технического обслуживания или возможного ремонта. Именно поэтому, перед началом работ по установке оборудования в котельном помещении с небольшой площадью, мы настоятельно рекомендуем составить план его расстановки
  • Для котельного помещения в частном доме при установке газовых котлов существует жесткая регламентация по габаритным размерам и обустройству
Требование
Параметр
  Наименьшая допустимая высота потолка 2,5 м
  Площадь котельной в частном доме  более 6 м2
  Кубатура помещения более 15 м3
  Удаленность котельного помещения встроенной котельной от входа в частный дом Более 12 м
  Огнестойкость стен котельного помещения, смежных с домом Более 0,75 часов
  Минимальный размер окна

0,03 м2 / 1м3 помещения

  Вентиляционная система Обязательное наличие
  Сечение приточных отверстий 0,01 м2 / 10 кВт мощности котла
  Высота подиума под напольный котел  Более 50 мм
  Минимальное расстояние от котла до сгораемых материалов Более 400 мм
  Минимальная площадка около «лица» котла Более 1 м2
  Дверь в котельное помещение

Наличие. Обязательное открывание наружу

  Легкий доступ к газовым вентилям Наличие
  Заземление котла Наличие
  Системы канализации Наличие
  • К помещениям, в которых устанавливается твердотопливный котел, также предъявляются некоторые требования. Расстояние между таким котлом и ближайшей к нему стеной должно составлять, как минимум, 10 см. Имеется условие и по необходимой минимальной площади окна в таких помещениях. А именно, на каждый киловатт расчетной тепловой производительности котла необходимо предоставить – более 8 кв. см. остекления. Дымоход должен обладать одинаковым размером поперечного диаметра по всей своей длине и по возможности содержать как можно меньшее число поворотов. Если предполагается установить котел, который использует в качестве топлива уголь или дрова, то площадь помещения, в котором он устанавливается, должна быть – больше 8 м2
  • Электропроводка в рассматриваемых помещениях должна соответствовать нормам ПУЭ. Если предполагается к использованию электрический котел, то его токопроводящие клеммы подлежат обязательному заземлению
  • Обустройство котельной, которая работает на дизельном топливе, предполагает в непосредственной близости от строения разместить в земле крупный (объемом 1,5 м3 или больше) металлический толстостенный топливный резервуар. В самом котельном помещении устанавливается бак, в который топливо попадает из подземного резервуара. Необходимо обеспечить беспрепятственный подъезд к этому резервуару

Помимо перечисленных существует еще огромное количество «узких мест» и нюансов, которые необходимо учесть при монтаже котельной для достижения высокого уровня конечного результата.

При сотрудничестве с «ВиДстрой Инжиниринг» Вы становитесь владельцем безопасной, надежной и технически функциональной котельной, которая отвечает всем требованиям СНиП!

Отправить заявку на расчет

Система удаления дыма

Если устройство котельной в частном доме производится на базе котла, в котором происходит горение топлива, то необходимо позаботиться об организации эффективной системы удаления дыма. При проектировании и установке дымохода необходимо учесть ряд условий. Вот некоторые из них:

  • Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
  • В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
  • Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
  • Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Варианты размещения котельной относительно частного дома

По месту установки котельная, предназначенная для частного дома, может быть:

Встроенная в дом

В данном случае котельная размещается в одном из помещений дома, которое заранее подготовлено по правилам СНиП.

С позиции стоимости обустройства – это наиболее привлекательный вариант, но он применим не всегда. Котельная, встроенная в частный дом, не желательна к применению при использовании газового котла, укомплектованного атмосферной горелкой (камера сгорания открытого типа).

Также данный вариант не желателен при использовании оборудования, работающего на солярке. Оно достаточно шумное и может доставлять дискомфорт людям, проживающим в доме. Кроме того, при использовании оборудования на жидком топливе, в помещении его размещения и, возможно, в прилегающих помещениях будет стоять стойкий запах солярки.

Котельная, пристроенная к частному дому

Она представляет собой отдельное здание, смежное с отапливаемым домом, т. е. имеет с ним хотя бы одну общую стену. Если имеется дверь, ведущая непосредственно из дома в помещение котельной, то она должна быть обита с двух сторон негорючим материалом.

При непосредственном контакте пристроенной котельной с жилыми помещениями частного дома, необходимо обеспечить минимальный уровень шума. Для чего выполняется шумоизолирование котельного помещения. Проведение работ по изоляции от шума не обязательно и не декларируется СНиП. Но выполнив его, Вы снизите посторонние шумы в доме, возникающие от работы котла, и тем самым увеличите комфорт проживания.

Отдельно стоящая от дома

Данный вариант котельной предусматривает наличие удаленного от отапливаемого частного дома сооружения, отвечающего СНиП, и размещения в нем необходимого котельного оборудования. При этом оборудование котельной стыкуется с отопительной системой частного дома при помощи инженерно-технических коммуникаций – теплотрасс.

В большинстве ситуаций это наиболее подходящее решение. Использование его дает возможность применять оборудование абсолютно любого типа и любой мощности. Данное решение не доставит какого-либо дискомфорта проживающим в доме людям и не нарушает правил СНиП.

Главный недостаток котельной отдельно стоящей от частного дома – увеличение бюджета на создание. В ряде случаев очень даже значительно. На стоимость влияет необходимость возведения нового здания, а также, использование теплотрассы.

Блочно-модульная котельная (БМК)

Представляет собой контейнер, с полноценной котельной внутри. Является удобным решением для организации временного обогрева. Также, БМК может быть использована как резервный вариант на случай поломки основного оборудования.

Главное ее преимущество – это мобильность. БМК получили широкое распространение и успешно используются в основном на коммерческих или промышленных Объектах. Но и в частных домах такие котельные также применимы.

БМК могут быть разного исполнения, в том числе существуют передвижные варианты на шасси.

Котельная в доме представляет собой сложное инженерно-техническое решение!

Мы всегда оптимизируем состав оборудования под потребности Заказчика, тем самым минимизируем стоимость без потери надежности и требуемой функциональности!

Оставить заявку

Котельная в частном доме: требования, нормы, устройство

Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Данное помещение нуждается в серьезном подходе к его планировке. Существуют особые нормы и требования по обустройству котельной, о них и поговорим далее.

Оглавление:

  1. Котельная в частном доме: обустройство помещения для газового котла
  2. Котельная в частном доме: схема обустройства помещения для твердотопливного котла
  3. Котельные в частном доме фото: помещение для электрического котла
  4. Требования к котельной в частном доме
  5. Устройство котельной в частном доме: основные составляющие оборудования
  6. Рекомендации по обустройству котельной в частном доме

Котельная в частном доме: обустройство помещения для газового котла

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор - газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

  • если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
  • наличие окон, площадью 30 см квадратных на 100 см квадратных;
  • обязательная вентиляция в виде форточек;
  • минимальное значение высоты помещение 220 см;
  • наличие свободного прохода, размером в 70 см;
  • наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
  • высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.

Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

  • обеспечить естественное освещение;
  • за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
  • обязательный выход на улицу;
  • минимальная высота стен 250 см;
  • минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

Самый лучший вариант - газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

  • наличие обязательного фундамента у постройки;
  • отсутствие примыкания к дому;
  • после обустройства фундамента здания, закладывается фундамент под монтаж котла;
  • котел устанавливается над полом на 150-200 мм;
  • для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.

Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

  • разнообразие топлива;
  • доступность и невысокая стоимость топлива;
  • простота монтажа и эксплуатации;
  • меньше требований и норм по обустройству котельной;
  • не взрывоопасность;
  • если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.

Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

  • место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
  • минимальное расстояние между стеной и любой из сторон котла - 100 мм;
  • при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
  • перед основанием топки следует также уложить материал в виде стального листа.

Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

  • на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
  • дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
  • кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
  • дымоход должен иметь одинаковый диаметр по всей его площади;
  • внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
  • кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
  • если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.

При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

  • доступную стоимость самого прибора;
  • легкость установки, которая не требует привлечения специалистов;
  • экономия места, так как котлы такого типа отличаются компактностью;
  • безопасность, так как в котле отсутствует открытое пламя;
  • отсутствие необходимости в монтаже дымохода;
  • бесшумность и комфортная работа;
  • экологическая безопасность.

Несмотря на это, у электрических котлов имеются определенные недостатки:

  • возможность получения удара от электротока;
  • необходимость в обустройстве заземления;
  • высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов - достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

  • если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате - недопустима;
  • минимальная высота потолка в комнате составляет 220 см;
  • размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
  • стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
  • минимальная ширина дверного проема составляет 80 см;
  • на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем - обязательно.

  • электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
  • на каждом из котлов должен присутствовать узел запорного назначения;
  • кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
  • для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
  • следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.

3. Вентиляционная система в котельном помещении.

  • если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
  • чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
  • чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
  • для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных - это площадь минимального вентиляционного отверстия для котельной.

4. Дымоход и правила его монтажа.

  • любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
  • отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
  • после установки котла он должен находиться в свободном доступе со всех сторон.

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

  • котел для системы отопления - прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
  • водонагревательный резервуар в виде бойлера - выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
  • расширительный бак - способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
  • для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
  • дымоход - позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
  • для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
  • чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.

Рекомендации по обустройству котельной в частном доме

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла - обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

Площадь котельной в частном доме зависит от мощности котла.

Котельное оборудование для частного дома

Установка котельного оборудования в частном доме давно стала необходимостью. По сравнению с печным его КПД гораздо выше и затраты сил на эксплуатацию минимальны. Принимая  решение об обустройстве котельной в доме, стоит рассмотреть основные виды оборудования и правила его эксплуатации.

На фото показано обустройство котельной частного дома. Строительство подобного  помещения потребует серьезного системного подхода при выборе оборудования и места размещения. Для этих целей стоит обратиться в специализированное учреждение, совместно со специалистами составить техническое задание по проектированию, согласовать объем работ и произвести выбор оборудования для  котельной частного дома. Можно обойтись и без привлечения сторонних организаций, но стоит помнить, что любая ошибка может обернуться крупными финансовыми потерями, штрафами или серьёзной аварией.

По типам котельные можно разделить на газовые, твердотопливные и электрические. Различаются они по комплектации, топливу и условиям эксплуатации.

Газовое котельное оборудование

Оборудование газовой котельной в частном доме не такое уж редкое явление. Низкая цена топлива обеспечила газовому котлу популярность, но его установка потребует соблюдения ряда условий. Это продиктовано взрывоопасностью газа. В зависимости от выбранной мощности будет определяться место размещения. Для котла мощностью до 30 кВт подойдет любое помещение объемом не менее 7,5 м3. Как правило, такой котел размещают на кухне. Требования СНиП весьма строги:

  • Настенный котел устанавливается, либо на стенах из трудновоспламенимых материалов, либо требуется монтаж защитных экранов
  • Свободное пространство между оборудованием и мебелью не менее 0.7 м
  • Установка напольного котла требует монтаж специальной подложки
  • Необходима постоянная вентиляция за счет воздухозаборного отверстия в нижней части стены или двери.

Котел мощностью от 30 кВт до 200 кВт, согласно требованиям противопожарной безопасности, размещается в отдельном помещении. При оборудовании котельной в подвале, согласно СНиП, требования становятся жестче:

  • Необходим  источник естественного освещения
  • Оборудование, позволяющее сменить воздух в помещении трижды в течение часа
  • Объем помещения от 15 м3, а высота комнаты не менее 2,5 метров

Котлы мощностью свыше 200 кВт устанавливаются только в отдельном здании. Такая котельная должна иметь отдельный фундамент, стены и крыша должны быть изготовлены из негорючих материалов, а сам котел должен располагаться на специальной подложке в 25 см от пола.

Устройство газового котла

Оборудование газовой котельной в частном доме включает в себя:

  • Отопительный котел, вырабатывающий и распределяющий по теплопроводящей жидкости тепло
  • Распределительные коллекторы, для обеспечения постоянной температуры в радиаторах
  • Дымоход, для выведения продуктов горения из помещения
  • Расширительные баки, чтобы обеспечить стабильность системы и избежать возможного разрыва труб
  • Предохранительные клапаны, комплекс измерительных приборов и воздуховоды, необходимы для контроля всей системы
  • Бойлер, который устанавливается при необходимости нагрева воды. В зависимости от потребности в горячей воде и мощности котла, подбирается оптимальный объем
  • Автоматика и система подпитки, служит для поддержания температуры и оптимального давления в радиаторах
  • Запорные механизмы и магистральные трубы, для распределения теплоносителя по помещению.

Выбор котельного газового оборудование для частного дома позволит оптимизировать затраты на отопление и сэкономить свои средства.

Твердотопливное котельное оборудование.

При нежелании или отсутствии возможности использования газа, стоит обратить внимание на твердое топливо. Требования противопожарной безопасности в этом случае мягче, а само топливо доступнее. Перед топкой необходимо разместить стальной лист площадью не менее 60 см. Если стены помещения сделаны из горючих материалов, то придется их обшить асбестовой подложкой и сталью. Промежуток между котлом и стеной должен составлять не менее 10 см. В котельную необходимо обеспечить легкий доступ, чтобы доставка топлива не причиняла хлопот.

При организации твердотопливной котельной в частном доме важно обеспечить достаточную вентиляцию помещения:

  • Площадь окна должна исходить из соотношения 8 см2 к 1 кВт мощности котла
  • Площадь сечения дымоходной трубы должна быть единой и сечение дымоходного отверстия не должно ее превышать
  • Для проверки состояния дымоходной трубы и ее очистки от продуктов горения необходимо специальное отверстие
  • Нежелательно размещение котельной по соседству с жилыми помещениями из-за возможной утечки продуктов горения
  • При использовании угольного топлива необходимы специальные осветительные приборы и скрытая электропроводка, чтобы избежать воспламенения угольной пыли

На рынке сейчас представлено несколько видов твердотопливного оборудования. Благодаря низкой стоимости и простоте эксплуатации, традиционные котлы могут заинтересовать владельца частного дома. Принцип их работы прост и неизменен долгие годы: в открытую топку вручную закладывается топливо, а продукты горения выбрасываются в атмосферу. Нуждается в частой чистке от золы и шлака, а КПД ниже, чем у современных аналогов.

Котлы длительного горения экономически выгоднее, чем традиционные в эксплуатации. Закладываемое топливо прогорает в нем эффективнее за счет изменения процесса горения. Используется принцип свечи, топливо сгорает сверху вниз.  Данный тип использует в работе систему автоматического поддержания горения, поэтому потребует подключения к электросети.

Пиролизные котлы за счет использования энергии выделяемых при горении газов показывают наивысшие показатели КПД и экологичности. Но стоимость такого котла выше и окупиться он лишь спустя долгий срок.

Устройство твердотопливного котла

Материалом для изготовления котла обычно служат сталь или чугун. Стальное оборудование обойдется дешевле и будет проще в обслуживании, но чугунное гораздо долговечнее. Если планируется постоянное использование котла, то выбор лучше остановить на чугуне.

Схема простого твердотопливного котла проще, чем газового и включает в себя те же основные элементы оборудования:

  • Система удаления шлака и продуктов горения, состоит из специальных трубок и дымохода
  • Топка для сжигания топлива. В зависимости от топливного элемента, подразделяется на топки с ручной загрузкой и автоматической. При автоматической загрузке необходимо постоянное подключение к электросети для работы оборудования
  • Камера нагрева, в которой происходит прогрев теплопередающего элемента
  • Система контроля температуры. В зависимости от выбранного котла может быть автоматической или ручной.

Электрическое котельное оборудование

Электрическое котельное оборудование — наиболее безопасный вид оборудования, а потому не требует особых условий установки и эксплуатации. При отсутствии возможности выделения отдельного помещения под котельную, наиболее приемлемый вариант. Не требует запаса топлива, что позволит освободить пространство. Также не выделяет в атмосферу продуктов горения или распада. Данное оборудование отличается своей бесшумностью и малыми габаритами. В процессе эксплуатации не требует постоянного надзора и профилактики. Отрицательным моментом является высокая стоимость электроэнергии в большинстве регионов, что делает использование такого котла затратным.

Устройство электрического котла

Существуют три основных типа электрических котлов, различающихся по принципу работы. Тэновые котлы используют нагревательный элемент для поддержания заданной температуры жидкости в системе. Такие котлы способны работать не только с водой, но и с незамерзающей жидкостью. Происходит постоянный нагрев проточной жидкости, благодаря чему сохраняется температура в системе.  Котел оснащен несколькими датчиками, анализирующими температуру жидкости и температуру воздуха в помещение. Монтаж оборудования прост, а управление позволит выбрать оптимальный режим работы.  Из-за низкого качества воды на нагревательных элементах может образоваться накипь, что уменьшит теплоотдачу и повысит затраты электроэнергии на нагрев жидкости.

Электродные котлы производят нагрев не за счет нагревательных элементов, а передавая электричество воде. Повышение температуры происходит за счет сопротивления воды в момент прохождения электрического разряда. Происходит распад молекул воды на ионы разной полярности, который происходит с выделением тепла. Не стоит беспокоиться по поводу безопасности использования такого оборудования, так как в случае неполадок котел отключается. Основные сложности возникают при монтаже данного оборудования. Так как работа котла возможна лишь при оптимальном уровне удельного сопротивления воды, необходимо специальное оборудование для ее измерения и изменения. В процессе работы происходит постепенное растворение электродов, поэтому необходима их периодическая замена. Но электрокотлы этого типа наиболее компактны и дешевы, а выход на номинальную мощность происходит плавно.

Индукционные котлы используют принцип индукционного нагрева специальных ферромагнитных элементов. Внутри герметичного отсека располагается катушка индукции, которая передает энергию на специальный сердечник или замкнутый трубопровод, который нагревает теплоноситель. Несмотря на высокую стоимость самого котла, экономически это наиболее выгодный вариант. Отсутствие нагревательных элементов и электродов, позволяют сэкономить на постоянной замене элементов.

Заключение

Строительство частного дома, подразумевает под собой жизнь в нем долгие годы, поэтому подходить к этому следует основательного и придирчиво. Оборудование котельной частного дома позволит обеспечить комфорт семье долгие годы, а потому его выбор так важен.

Отопление. Котельная в частном доме, требования, нормы.

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным.  Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома. Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

высота от пола до потолка должна быть не менее 2,5 м.

объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

составные элементы, правила и требования, фотографии решений

Если в доме нет централизованного отопления, то для обогрева помещений в нем используются котлы. Для расположения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления, кроме котла, используются и другие элементы. Занимаясь обустройством помещения для котельной, владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещениях будет обеспечена теплая атмосфера.

Составляющие системы отопления для частного дома

Существуют самые разные схемы обогрева. Каждый владелец подбирает наиболее подходящую для своего здания. При выборе отталкиваются от вида топлива. Наряду с ним учитывается и мощность системы. Если здание отличается большой площадью, то чаще всего в специальном помещении устраивается котельная, снабженная коллектором и гидрострелкой. Если сооружение небольшое, то будет вполне достаточно установки расширительного бака. Такая схема для рассматриваемого случая — самый подходящий вариант. Далее приведем полный список оборудования, необходимого для создания котельной в частном доме, а также разъясним принцип работы, чтобы понять, какое устройство котельной будет оптимальным в определенных условиях.

Котельная, устраиваемая для обогрева частного дома, состоит из следующих элементов:

  • теплотрасса или паропровод;
  • котел — он может функционировать на газе, работать на твердом, жидком топливе или же использовать электрическую энергию. В системах с высокими требованиями в плане безопасности дополнительно выполняется установка дублирующих котлов;
  • бункер для хранения топлива вместе со шнеком, благодаря которому обеспечивается его подача;
  • аккумулирующая емкость. Если схемой устройства котельной предусмотрена установка оборудования, работающего на твердом топливе, то в этом случае владелец должен позаботиться об установке теплоаккумулятора. Благодаря ему будет обеспечена продолжительность работы оборудования на одной закладке. Объем рассчитывается из соотношения: 50 л на 1 кВт мощности. Внутри может располагаться бак, снабженный термообменником, благодаря которому обеспечивается горячее водоснабжение;
  • расширительный бак — он вмещает всю вытесняемую из трубопровода жидкость при изменении температуры. Небольшие баки входят в конструкцию некоторых котельных. Они обладают компактными размерами, что позволяет разместить их даже в небольшом помещении котельной. Владелец, устраивающий её в частном доме, должен знать, что его объем должен составлять 10% от общего объема воды в системе отопления. Это означает, что в больших системах следует использовать отдельное оборудование соответствующей емкости;
  • бойлер — его используют для систем ГВС. Ознакомившись с фото правильной установки оборудования в котельной, можно увидеть, что этот элемент может представлять собой самостоятельное устройство. У него имеются свои греющие узлы и получающие тепловую энергию элементы благодаря термоносителю, протекающему через него;
  • фильтр очистки жидкости — благодаря ему продлевается период эксплуатации оборудования при использовании воды плохого качества;
  • циркуляционные насосы — эти установки обязательно должны присутствовать в составе систем с принудительным оборотом теплоносителя. Их установка на каждый контур отопления выполняется отдельно;
  • трубопроводы — в котельной, в особенности такой, в которой используется оборудование, работающее на твердом топливе, они должны быть металлическими. В местах выхода из помещения трубопроводы должны переходить на пластик;
  • если владелец здания для обустройства котельной выбрал подвальное помещение, то в процессе работ необходимо, помимо всего вышеперечисленного, дополнительно установить гидрострелку, коллектор, а кроме них клапан, арматуру и датчики.

Обустройство помещений под котлы отопления

Каждый вид оборудования отопления имеет свои особенности эксплуатации. Поэтому и обустроено помещение в зависимости от выбранных установок будет по-разному. Фотографии позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях в помещении мы расскажем далее.

  • Газовый котел. Его использование в котельной несет опасность взрыва установки. Поэтому в процессе работ владелец здания должен согласовать проект на установку газового агрегата в частном доме с соответствующими службами. В помещении, которое было выбрано для его размещения, должны отсутствовать оголенные электрические контакты. В металлические трубы должна быть спрятана вся проводка. Светильники, размещенные в комнате, должны быть закрыты плафонами. В наши дни купить газовую котельную в комплекте предлагают многие фирмы. Заплатив деньги, владелец получает все необходимое оборудование и материалы, которые обеспечат надежность её работы;
  • Жидкотопливный котел. Рядом с баком следует разместить котел с возможностью беспрепятственного подъезда к нему для заправки. Обычно его объем составляет 3-4 т. Его емкость рассчитывается в соответствии с объемом потребления в течение одного сезона. В самом помещении должна быть устроена эффективная система вентиляции. Как её создать, можно узнать из инструкций, которые есть на многих специализированных сайтах. Фотографии, прилагаемые к ним, помогут понять, как правильно сделать это. Также в помещении котельной должна быть хорошая звукоизоляция, поскольку установки, работающие на жидком топливе, при работе создают большой шум;
  • Схема котельной на твердом топливе в частном доме предполагает устройство дымохода, который должен выходить выше крыши. Кроме этого, на полу непосредственно перед камерой сгорания должен быть уложен стальной лист. Само же оборудование должно располагаться на некотором удалении от стен. Это обеспечит качественное техническое обслуживание;
  • Электрические котлы отопления. Каких-то особенностей в процессе их монтажа нет. Однако при установке такого оборудования в частном доме должны неукоснительно выполняться правила техники безопасности;
  • Комбинированные котельные. Они сочетают в себе все вышеуказанное в зависимости от видов используемого топлива.

Требования и нормы

Если вы решили обустроить в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фотографии на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности во время работ по её обустройству.

  • помещение жилого дома, которое будет использоваться под котельную, обязательно должно иметь пассивную вентиляцию приточного типа. Например, над дверью, выходящей в смежную комнату, должен быть зазор или же решетка. Площадь отверстия зависит от мощности установленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования отопления с мощностью более 30 кВт — 250 кв. см;
  • в помещении должна быть устроена система вывода газа. Она создается через дымоход, если мощность устройств, установленных в помещении, не превышает 30 кВт. Также для вывода газов может использоваться и наружная стена. На фотографиях из инструкций можно увидеть, как должна устраиваться эта система;
  • в частный дом котельная монтируется на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также во время выполнения монтажных работ необходимо руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобство эксплуатации и ремонта;
  • когда в котельной выполняется установка газового оборудования, специалисты рекомендуют монтировать датчики, которые сигнализируют о нарушении норм природного и угарного газа. Кроме этого, должна быть форточка. Еще не помещает и фрамуга, которая позволит обеспечить экстренное проветривание.

Устройство внешней котельной в частном доме

Чтобы в процессе эксплуатации котельной избежать проблем, все работы следует проводить с соблюдением определенных правил и требований.

  • перед тем как приступать к обустройству котельной в частном доме, следует подумать о помещении, в котором будет располагаться оборудование для системы отопления. Допускается одна общая дверь с другой комнатой, которая обязательно должна быть металлической;
  • под зданием следует сделать независимый фундамент, а во время работ по созданию помещения используют материалы, которые являются не горючими. Чтобы избежать ошибок, следует перед началом работ зайти на строительные сайты. Ознакомление с инструкциями с фотографиями позволит избежать ошибок;
  • под котлом создают основание, которое должно превосходить поверхность пола на 20 см;
  • вывод в канализацию оборудуют на случай сброса теплоносителя в аварийных ситуациях.

Требования

В некоторых домах кухня — единственное помещение, в котором можно расположить оборудование котельной. В таких случаях к обустройству этого помещения предъявляют следующие требования:

  • высота потолков в помещении должна быть не менее 2,5м. Минимальный объем комнаты должен составлять 15 куб.м. На каждый киловатт мощности размещенного в комнате оборудования должно приходиться 0,2 м. куб.м.;
  • обязательным условием является наличие на кухне вентиляции в рабочем состоянии. За один час она должна обеспечивать 3-кратный воздухооборот (приток, компенсирующий вытяжку и сгорание кислорода).

При выполнении расчета мощности вентиляционной системы на кухне используют следующую формулу:

М = (S x H x 12) + 30 %, где:

М – мощность вытяжки;

H – высота потолков;

S – площадь котельной;

12 – количество смен воздуха за один час, 30 % – минимальный запас мощности котельной для эффективной очистки воздуха.

Из помещения должен быть выведен вентиляционный ход. Он должен достигать высоты дымовой трубы. Только в этом случае будет обеспечиваться трехкратный воздухооборот. Декоративной решеткой должен быть закрыт выход из помещения. От потолка он должен располагаться на расстоянии 30 см.

Обязательным требованием к котельной в частном доме является наличие на кухне форточки, посредством которой будет обеспечиваться экстренное проветривание.

Настенные газовые установки в котельных частных домов устанавливаются на поверхности, которые отделаны материалами, не поддерживающими горение. Как правильно выполнять монтажные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если же в помещении, которое обустраивается под котельную, отсутствуют такие условия, то в этом случае установка должна производиться на оштукатуренные плоскости. При этом между стеной и агрегатом отопления должно соблюдаться расстояние в 10 см.

Для изоляции стен частного дома, которые являются трудногорючими, используется металлический экран. Он представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выходил за корпус устройства по бокам на 10 см, а сверху и снизу – на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

Выполнив монтаж оборудования котельной в подвальном помещении и получив полноценную систему отопления, следует выполнить обвязку котла. При этом нужно предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола. Это крайне важно в тех случаях, когда выполняется устройство систем с естественной циркуляцией. Далее можно переходить к основному этапу.

  • первым делом выполняем подсоединение к выходному патрубку отопительной трубы. Следует знать, что их диаметры должны быть одинаковыми;
  • перед тем как приступать к работам по монтажу коллектора, следует внимательным образом изучить отметки на его корпусе, чтобы избежать путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подсоединения трубопровода предназначено отверстие 1 дюйм. Все другие неиспользуемые выходы должны быть закрыты заглушками;
  • на трубе подачи, согласно инструкции, должно присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таковых ,в частности, относится «теплый» пол. Для этого устанавливается трехходовой смеситель. С его помощью можно осуществлять регулировку температуры при подключении других потребителей;
  • циркуляционное насосное оборудование располагается в обратном контуре. При установке оно подсоединяется к коллектору и распределительному клапану;
  • на завершающей стадии работ выполняется установка приборов, посредством которых осуществляется контроль за давлением и температурой. Кроме них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними выполняется монтаж обратных и воздушных клапанов;
  • действия по обвязке котла у котельных с разным оборудованием могут иметь разный порядок.

Котельная в частном доме

Оцените статью: Поделитесь с друзьями!

принцип автоматизации и расположения оборудования

В отсутствии централизованного отопления, ответственность за обогрев жилья берут на себя котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, получится самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного вида котла и перечнем дополнительного оборудования отопительной системы.

Мы поможем разобраться в вопросе, опишем особенности разных котельных, обозначим требования и правила их обустройства. Тематические видео-ролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Содержание статьи:

  • Виды котельных для частного сектора
  • Проектирование домашней котельной
    • Возможные варианты схем
    • Требования к помещению котельной
    • Оборудование для обустройства котельной
  • Что такое “умный котел”
  • Газовая котельная для вашего дома
  • Котельная с твердотопливным котлом
    • Каким должно быть помещение
    • Оборудование для твердотопливной котельной
  • Преимущества котла на жидком топливе
  • Электрический котел для частной котельной
  • Выводы и полезное видео по теме

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

  • встроенные;
  • отдельно стоящие;
  • пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображенийФото из Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных Выбор котельной по типу размещенияОтдельно стоящая котельнаяМесто расположения частной котельнойСистема отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системыПроектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

  • открытый
  • закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Галерея изображенийФото из Схемы открытого отопления устраивают с естественным движением теплоносителя. Для стимуляции его перемещения к приборам котлы нередко размещают в цокольном этаже Расширительные бачки открытых отопительных контуров располагают в наивысшей точке системы. Чаще всего устанавливают на нежилом чердаке, который следует утеплить В устройстве закрытой системы место расположения котельной относительно приборов отопления непринципиально, ведь движение теплоносителя стимулируется насосами В закрытом отопительном контуре используется экспанзомат — замкнутый расширительный бачок, устанавливаемый преимущественно перед теплогенератором Расположение оборудования в цокольном этажеОткрытый расширительный бачокОрганизация котельной для закрытой системыРасширительный бачок закрытой схемы отопленияТребования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

  • В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.
  • При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.
  • Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.
  • Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.
  • Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

    Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

    Галерея изображенийФото из Основной агрегат системы, котел, и оборудование, предназначенное для работы, а также контроля контуров отопления необходимо располагать в котельной так, чтобы был обеспечен доступ как к теплогенератору, так и прочим компонентам для обслуживания Замкнутые помещения должны быть обеспечены вентиляционными отверстиями. Если воздух подается снаружи дома, сечение вентиляционных отверстий рассчитывается как произведение 600 мм² на каждый кВт котлоагрегата Строительные конструкции в котельной должны быть отделаны невозгораемыми материалами. В возведенных из древесины постройках стены штукатурят, защищают асбестом и жестью Под установку напольных твердотопливных, жидкотопливных и газовых котлов основание необходимо укрепить. В идеале нужно соорудить собственный, отдельный от основного фундамент В одной котельной не допускается устанавливать более двух теплогенераторов, независимо от того, настенного или напольного они типа При использовании жидкого или твердого типа топлива необходимо заранее продумать и предусмотреть место для складирования дров/торфа/угля или резервуары для солярки, а также пути подъезда машин для пополнения запасов Помещение под котельную должно быть оборудовано отверстием для подключения дымоотвода к наружной части дымовой трубы или устроенным в стене каналом При проектировании обвязки котла необходимо продумать наиболее рациональный вариант слива воды из системы по завершению сезона или на случай долгого отсутствия владельцев Правила расположения котла в помещении котельнойОбеспечение вентяляционных отверстийСпецифика отделки поверхностей в котельнойОснование для установки теплогенератораМаксимум два агрегата в котельнойПроектирование схемы хранения топливаПроектирование системы дымоудаленияВозможность слива воды из контураОборудование для обустройства котельной

    Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы. Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

    Если дом имеет большую площадь, то необходима установка коллектора. Элемент распределяет теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками.

    На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

    Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

    Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы.

    В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

    В отопительной системе обязательно есть две взаимосвязанные системы:

    • дымоудаления – отвод дымовых газов;
    • вентиляция – обеспечивает качественное сгорание топлива за счет притока воздуха.

    Обе системы не менее важны, чем котельное оборудование.

    Что такое “умный котел”

    Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

    Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

    Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

    Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

    Управление котлом в автоматическом режиме дает возможность:

  • Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
  • Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
  • Регулировать температуру воды или другого теплоносителя.
  • Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.
  • Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

    Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

    Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

    Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

    Газовая котельная для вашего дома

    Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

    Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

    Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

    Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

    Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

    Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

    Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

    Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

    • фундамент здания котельной должен быть обособленным от фундамента дома;
    • в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
    • под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
    • под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
    • для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
    • в радиусе 0,7 м вокруг котла пространство должно быть свободным;
    • внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

    Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

    Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

    Котельная с твердотопливным котлом

    Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

    Каким должно быть помещение

    К помещению под твердотопливный котел выдвигается ряд требований:

    • дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
    • расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
    • промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
    • запрет на надстройки над помещением котельной;
    • эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

    Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

    Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

    Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

    Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

    Оборудование для твердотопливной котельной

    Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

    • Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.
    • Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
    • Дымоход.
    • Водонагреватель накопительный для снабжения дома горячей водой.
    • Автоматику — погодозависимую или внутридомовую.
    • Систему пожаротушения.

    В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

    Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

    В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

    Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

    На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

    Преимущества котла на жидком топливе

    Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

    Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

    Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

    Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

    Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

    Электрический котел для частной котельной

    Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

    Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

    Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

    Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

    Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

    Выводы и полезное видео по теме

    Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:

    Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:

    Видео с подробной схемой котельной с твердотопливным котлом:

    Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ.

    Главную роль в вопросе экономии автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

    Если у вас есть опыт в обустройстве котельной частного дома, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

    Источник sovet-ingenera.com

    Котельная в частном доме схема

    Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

    Требования к котельному помещению

    Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

    Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

    Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

    Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

    Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

    Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

    Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

    • в помещении имеется окно с форточкой;
    • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
    • высота помещения – не менее 2.5 метров.

    Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т. е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

    Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

    Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

    Требования к мини-котельным

    Отдельно следует упомянуть о газовых мини-котельных:

    • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
    • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
    • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

    Устройство котельной

    Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

    Система отопления состоит из:

    • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
    • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
    • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
    • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
    • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
    • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
    • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
    • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
    • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

    Котельная в частном доме

  • Монтажные работы
  • Заключение
  • При проектировании планировки частного дома особое внимание следует уделить котельной. Именно в этом помещении находится основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу горячей и холодной воды.

    Монтаж котла в частном доме довольно сложно назвать простым мероприятием. Ведь это пространство должно соответствовать особым требованиям, которые очень важно соблюдать.

    Условия установки котельной частного дома напрямую зависят от типа котельной и ее расположения. Первое, что должен сделать владелец частного дома - это составить проект будущего котла, в котором будут указаны все основные детали и элементы и стандарты на котел.

    Установка котла в частном доме производится в следующих местах:

    • на чердаке;
    • в отдельно построенном коттедже;
    • размещается в автономном контейнере;
    • в доме;
    • в дополнение к дому.

    Разрабатывая план будущего вашего частного дома, оптимальным вариантом будет установка котла на чердаке или в подвале. Но если здание уже построено и эксплуатируется, оптимальным вариантом размещения котла будет пристройка к дому или отдельно стоящее строение. Довольно популярным устройством котельной является котельная, где все отопительное оборудование размещается в специальной емкости. Компактные размеры этого помещения позволяют оборудовать место под бытовую технику, отопление и воду практически в любом месте.

    Также стоит отметить еще одно расположение котельной в частном доме, представляющее собой готовую компактную конструкцию. Легкий каркас из металлического профиля, облицованный сэндвич-панелями, делает это здание очень мобильным, простым в транспортировке и установке. Все материалы имеют повышенный уровень пожарной безопасности, что очень важно для оборудования под обогревателями.

    Внутреннее устройство котельной в частном доме зависит от модели отопительного котла.Он может быть газовым, твердотопливным и электрическим. Соответственно это будет зависеть от выбора помещения под котельную.

    Важно понимать, что для определения типа котла и помещения недостаточно оборудовать котел по правилам. Нужен проект, сочетающий в себе полную схему установки котла в частном доме и правила его эксплуатации.

    Внимание! Перед установкой котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными органами. Как правило, это касается проектов, предполагающих установку газового котла.

    В зависимости от опций навесные котлы предъявляют ряд требований. Весь список прописан в нормативных актах, и он требует от владельцев частных домов максимально внимательного изучения и неукоснительного исполнения.

    Рассмотрим основные требования подробнее.

    Требования к газовой котельной ↑

    Согласно действующим нормам, работа газового котла возможна мощностью не более 30кВт в жилом доме.

    В комнате обязательно должно быть окно.

    Оборудование газового котла невозможно без вытяжек. Поэтому убедитесь, что в нижней части дверцы есть специальные отверстия, чтобы обеспечить нормальную циркуляцию воздуха.

    Если газовое оборудование имеет мощность 30 кВт, то для его правильного хоста потребуется отдельное помещение.

    В случае, когда отопительное оборудование монтируется внутри жилища, к обязательной реализации применяются следующие требования:

    • с отдельным входом с улицы;
    • адекватное освещение;
    • мощный капюшон;
    • стены рядом с котельных, должны быть изготовлены из огнеупорного материала.

    Как показывает практика, оптимальным вариантом для мощного нагрева котла станет отдельно стоящий мини-котел.

    Внимание! Обустройство таких помещений обеспечит безопасность работы оборудования, сохранит тишину в доме и сэкономит жилую площадь.

    К уединенному помещению рядом с отопительным оборудованием должны выполняться следующие требования:

    • фундамент здания и основание котла нельзя касаться;
    • для установки газового котла нужно построить отдельный фундамент;
    • все перекрытия должны выполняться только из огнестойких материалов;
    • дымоход устанавливается на отдельном основании.

    Требования к твердотопливным котлам ↑

    Данный вид нагревательного оборудования не классифицируется как взрывоопасный, поэтому требования не очень строгие.

    Установить котел в подвале.

    На полу перед отверстием печи должен быть стальной лист. Остальной пол залит бетонной стяжкой.

    Обязательно установка окон, габариты которых определяются исходя из силового оборудования. При мощности 1кВт должно быть 0.8 м? оконное остекление.

    Диаметр дымохода и котла должен быть одинаковым.

    Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

    Минимальная площадь для размещения твердотопливного котла 8 м².

    Мощность вытяжек зависит от мощности котла.

    Обязательным условием для размещения твердотопливного котла является наличие средств для тусонного пожара: огнетушитель, песок, небольшая лопасть.

    Требования к электрокотлам ↑

    Этот вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для встраивания электрических отопительных приборов не требуется обустройство отдельного помещения.

    Также не стоит ломать голову над установкой вентиляции, ведь электрокотлы не выделяют продуктов сгорания.

    Котел может стоять где угодно, если напряжение выдерживает большую нагрузку котла.

    Процесс монтажа отопительного оборудования в целом одинаков для любого типа котла. Рассмотрим для примера самый распространенный вариант - установка газового котла.

    Котел, работающий на газе, бывает двух типов: настенный и напольный.

    Настенная модель ↑

    Главное условие при установке оборудования данного типа, температура воздуха в помещении. Она должна варьироваться от +5 ° C до + 36 ° C, влажность должна быть в пределах 80%.

    Изначально работы на стенах. Им необходимо покрывать специальные огнеупорные материалы толщиной не менее 3 мм.

    Также необходимо соблюдать особые требования к вентиляции котельной в частном доме. Этот шаг желателен как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см с выходом на улицу дома. Вставляется в гофрированную трубу. Внутри трубы установлен обратный клапан. Таким же образом оборудовали выхлопное отверстие.

    Внимание! Особенно важно провести установку вентиляции, если в помещении герметичны дверь и окно.

    Приступить к установке газового оборудования. К стене крепится специальный кронштейн для котла. Обычно в него входит.

    Высота оборудования от пола должна быть не менее 80 см. Крепление монтируется строго параллельно основанию. Проверить это можно с помощью уровня.

    После того, как котел прикреплен к стене в самой высокой точке системы отопления, необходимо установить расширительный бак и воздушный клапан.

    Для предотвращения попадания мусора из теплообменника в трубу воздуховода установлен фильтр.Затем подключите трубу обратно котла.

    Следующим шагом будет подключение котла к трем основным системам в доме: газу, воде и электричеству.

    Важно! Подключение котла отопления к системе газивода лучше доверить специалисту.

    Электро и Гидроинвест можно сделать своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

    • поток горячей воды и газа должен быть в обратном направлении.Иначе будет большая вероятность взрыва. После завершения процесса подключения котла к водопроводу дома необходимо тщательно проверить все подключения, желательно через некоторое время повторить процедуру еще раз;
    • если система отопления до антифриза, то обязательно слить и промыть всю систему, иначе взрыв будет неминуем.

    Важно! Перед тем, как приступить к монтажу котла, установите газовый вентиль, вентиль, счетчик и датчик газосодержания.

    Монтажная электрическая система должна быть оборудована автоматическими датчиками, которые могут предотвратить перегрев, и оборудованием для защиты цепи. Перед первым запуском оборудование необходимо заполнить водой для проверки на герметичность.

    Напольная модель ↑

    Outdoor версия имеет более высокую мощность и производительность. Обычно такие котлы устанавливают в отдельных помещениях.

    Для того, чтобы котел был установлен правильно, пол должен быть ровным и прочным.Оптимальным вариантом станет бетонная стяжка.

    После монтажа котел и котел они подводятся к дымоходу и фильтру системы отопления от засорения.

    Подключая систему к водопроводу, водопроводные трубы следует проводить как можно ближе к входной трубе в дом.

    Следует отметить, что создание проекта и установка котла в частном доме - мероприятие трудоемкое, требующее не только знаний и опыта, но и наличия специальных инструментов и материалов. Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы зависит не только комфортное проживание, но и безопасность всех семей.

    Как установить котел в деревянном доме, узнайте в следующем видео.

    Связанные с контентом

    Требования к установке котла - Департамент строительства Нью-Йорка - Absolute Mechanical Co Inc

    Основные требования к установке котла, Нью-Йорк DOB

    1. Двери котельной должны быть огнестойкими и самозакрывающимися.Они должны вылететь из котельной. Не требуется для герметичных котлов внутреннего сгорания.

    2. Маркированный аварийный выключатель должен быть установлен на двери каждой котельной. Для открытых подвалов допускается переключение на лестнице.

    3. Стены и потолок котельной должны быть ограждены. Инспектор может утвердить замену котла с небольшими отверстиями и написать владельцу о нарушении ECB. Большие отверстия приведут к провалу первого теста.

    4. В открытых подвалах над котлом должен быть установлен огнестойкий материал с радиусом не менее 8 футов вокруг котла.

    5. На момент проверки на месте должны быть перфорированные планы DOB и руководства по эксплуатации котла.

    6. На чертежах должны быть указаны марка, модель котла и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; Материал и размер дымохода

    7. Необходима чистка у основания дымохода.

    8. Дымоход или газоотводное отверстие должны заканчиваться на 2 фута выше стены парапета и на расстоянии 10 футов от более высоких стен.

    9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию на 7 футов выше частных тротуаров и проезжей части, на 4 фута ниже рабочих окон, 4 фута в сторону рабочих окон, на 3 фута выше воздухозаборников в пределах 10 футов, 3 фута над уровнем земли над дверями и в 3 футах от внутренних углов зданий.Они не могут иметь горизонтальный выход на общественный тротуар (требуется 4-футовый буфер). Максимум 350000 БТЕ тепла для устройств с вентиляцией в радиусе 10 футов. Вентиляция в переулках, на небольших площадках, под навесами и террасами или на подвод тепла на сумму более 350 000 британских тепловых единиц будет рассматриваться в индивидуальном порядке. Любой подвод тепла допускается на линии крыши или наверху самого верхнего этажа.

    10. Забор свежего воздуха должен производиться непосредственно снаружи. Воздуховод для подачи воздуха для горения должен иметь противопожарный клапан или иметь огнестойкое покрытие, выходящее на улицу.Устройства с прямой вентиляцией не облагаются налогом.

    11. Моторизованные заслонки свежего воздуха должны иметь внешнюю блокировку со всеми котлами.

    12: Механическая подача свежего воздуха должна иметь реле протока и блокироваться со всеми устройствами сгорания.

    13. Газовые котлы с теплопроизводительностью менее 2 миллионов БТЕ должны иметь заглушку на дымоход.

    14. Необходимо изолировать все новые трубопроводы отопления и ГВС в котельной.

    15. Слив в полу или непрямой сливной трубопровод, необходимый для слива предохранительного клапана, слива котла, слива обратного потока и т. Д.

    16. Котлы должны опираться на бетонное основание, заполненные бетонные блоки или кирпичное основание.

    17. На всех котлах должна быть запорная арматура на трубопроводах отопления.

    18. Должны иметь две точки отсечки по низкому уровню воды для каждого парового котла с тепловой мощностью 350 000 БТЕ и более. Один должен быть с ручным сбросом. Человек должен быть механическим.

    19. На трубопроводе регулятора давления пара должны быть заглушки.

    20. Нет ленточного утюга для ремней, должны быть вешалки или стержни для нагревательных линий или дымоходов.

    21. Продувочный трубопровод на линиях сброса бытовой воды должен быть медным или латунным.

    22. Паровые системы должны иметь контур Хартфорда.

    23. Подача холодной воды должна подаваться в обратный трубопровод минимум на 2 фута от котла.

    24. Все газовые котлы, работающие на природном газе, с подводимой теплотой более 350 000 БТЕ, идущие в общий дымоход, должны иметь переключатели утечки, заблокированные последовательно ,

    25. Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а переключатель разлива должен быть установлен в нижней части заслонки.

    26. В устройствах, работающих на двух видах топлива, газ / мазут, переключатель разлива должен быть расположен наверху барометрического демпфера.

    27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO / дыма для отключения котлов в случае активации.

    28. Все котлы с C.D.R. органы управления и переключатели малой тяги должны быть подключены и работать.

    29. Отсутствие заглушки дымохода на масляных устройствах.

    30. Масляные резервуары должны быть сняты или законно оставлены.

    31. Очистка дымохода, работающего на жидком топливе, должна производиться каждые 15 футов.

    32.Внутренние резервуары нефти 550 и выше, должны быть закрыты запорным клапана на баке и антисифон клапана после запорного клапана.

    33. Должен иметь огнестойкий потолок внутри масляного бака минимум на 3 фута выше масляного бака.

    34. На масляных трубопроводах нет компрессионных фитингов.

    35. Комплекты масляных насосов для № 2 и № 4 должны работать в прерывистом режиме.

    36. Жидкотопливные горелки, работающие на 3 галлона в час, должны иметь комплект DAR.

    Основы установки котла 6/8/09

    Здания

    - требования к проекту для собственника

    Требования к проекту собственника: котел


    Работы, описанные ниже, могут быть выполнены только только Лицензированным установщиком масляных горелок или Лицензированным мастером-сантехником.
    Работа, которую вы можете выполнять без разрешения, Лицензированного установщика масляных горелок, Лицензированного мастера-сантехника или Зарегистрированного профессионального дизайнера
    Никакие котельные работы не могут выполняться без разрешения на работу или без найма Лицензированного установщика масляных горелок или Лицензированного мастера-сантехника. Тем не менее, зарегистрированный профессионал в области дизайна не всегда требуется для выполнения некоторых незначительных работ, описанных ниже.
    Работа без разрешения
    Раздел 28-105.4 Административного кодекса Нью-Йорка разъясняет работу, на которую не распространяется разрешение, что не освобождает работу от соблюдения каких-либо других законов или правил, применяемых Департаментом.Собственники обязаны выполнять требования других городских агентств. Если не указано иное, разрешения не требуются для следующего:
    • Мелкие изменения и текущий ремонт в соответствии с AC 28-105.4.2 и 1 RCNY 101-14.

    Разрешения нет, но для работы требуется лицензированный установщик горелки или лицензированный мастер-сантехник. В AC 28-105.4.4 перечислены работы, которые считаются обычным обслуживанием и ремонтом, включая допустимую замену / перемещение водопровода, газопровода, оборудования и компонентов, которые должны быть выполнены. лицензированным установщиком масляных горелок или лицензированным мастером-сантехником.

    Аварийные работы
    NYC AC 28-105.4.1 разъясняет, что «Аварийные работы» относятся к работам, требующим разрешения и выполняемым для облегчения чрезвычайных ситуаций. Лицензированные подрядчики могут выполнять аварийные работы до получения разрешения, если оно представлено в течение двух (2) рабочих дней после начала работы и включает описание аварийного состояния и принятых смягчающих мер, например:

    • Ремонт или замена оборудования для отопления или горячего водоснабжения, обслуживающего жилые помещения во время отопительного сезона или учебные занятия с 1 ноября по 1 мая.
    • Замена оборудования в медицинских учреждениях, таких как больницы, дома престарелых и т. Д.
    • Замена оборудования в некоторых государственных учреждениях после чрезвычайных ситуаций.

    Мелкие изменения и обычный ремонт
    AC 28-105.4.2 определяет мелкие изменения и обычный ремонт. Разрешение не требуется для мелких изменений и обычного ремонта и перечисляет работы, которые не считаются таковыми.

    Обычные сантехнические работы
    NYC AC 28-105.4.4 перечисляет обычные работы по техническому обслуживанию и ремонту, включая ремонт, замену и перемещение установленной сантехники, газовых и противопожарных трубопроводов, сервисного оборудования и других компонентов системы. Такие работы должны выполняться лицензированным мастером-сантехником, который должен ежемесячно представлять отчет в Департамент.

    Когда нужно нанять профессионала и получить разрешение
    Определенные работы с котлом или хранением топлива могут выполняться только квалифицированным специалистом или подрядчиком, имеющим специализированную лицензию на выполнение требуемых работ, а разрешения выдаются зарегистрированным держателям торговых лицензий.

    Мастер-сантехник
    Ограниченные работы по изменению сантехники, описанные в AC 28-101.5, могут выполняться только лицензированным мастером-сантехником. Зарегистрированный профессионал в области дизайна должен предоставить разрешительные документы в Департамент, если объем работы превышает это ограничение.

    Лицензированный установщик масляной горелки
    Ограниченный объем работ по установке масляной горелки. Изменения, описанные в AC 28-101.5, могут выполняться только лицензированным специалистом по установке масляной горелки. Зарегистрированный профессионал в области дизайна должен предоставить разрешительные документы в Департамент, если объем работы превышает это ограничение.

    Лицензированная лицензия инженера по эксплуатации котлов высокого давления
    Зарегистрированный специалист по проектированию должен подавать разрешительные документы в Департамент для работ, выполняемых инженером по эксплуатации котлов высокого давления с лицензией.

    Когда вам необходимо нанять зарегистрированного специалиста по проектированию и лицензированного мастера-сантехника или лицензированного подрядчика по установке масляных горелок для получения разрешения
    Если проект котла превышает объем работ, разрешенных в соответствии с двумя категориями ограниченных работ по котлу, перечисленными выше, зарегистрированный специалист по проектированию должен представить планы строительства на утверждение Департамента, чтобы получить разрешение на работу.
    Ссылки владельцев

    ДОПОЛНИТЕЛЬНЫЕ Требования
    Получите дополнительную информацию о требованиях к проекту:
    Полезные ссылки

    Котельная в частном доме: требования, нормы, устройство

    Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Это помещение требует серьезного подхода к его планировке. Есть особые правила и требования к обустройству котельной, о них мы поговорим позже.

    Оглавление:

    1. Котельная в частном доме: устройство газовой котельной
    2. Котельная в частном доме: схема обустройства помещения под твердотопливный котел
    3. Котлы в частном доме фото: помещение под электрокотел
    4. Требования к котельной в частном доме
    5. Котельная в частном доме: основные компоненты оборудования
    6. Рекомендации по устройству котельной в частном доме

    Котельная в частном доме: устройство газовой котельной

    Прежде чем рассматривать правила оборудования котельной, необходимо ознакомиться с типами котлов, которые будут в ней установлены. От типа котла зависят определенные стандарты и требования пожарной безопасности в этом помещении.

    Самый популярный отопительный прибор - газовый котел. Среди его преимуществ следует выделить легкость и простоту эксплуатации, доступную стоимость самого оборудования и используемого в нем топлива. Несмотря на это, установка этих котлов должна производиться с соблюдением особых требований и норм, так как малейшая ошибка может привести к взрыву.

    Если в доме установлен газовый котел мощностью до тридцати киловатт, то котельную оборудовать не следует. Возможна установка такого бойлера на кухне или в коридоре в зависимости от их размеров.

    В этом случае возможна установка газового котла на кухне:

    • если минимальное значение его площади не менее пятнадцати киловатт;
    • наличие окон, площадью 30 см кв на 100 см кв;
    • обязательная вентиляция в виде окон;
    • минимальная высота 220 см;
    • наличие открытого прохода размером 70 см;
    • наличие воздухозаборного отверстия, через которое обеспечивается сжигание топлива в котле;
    • высокие показатели огнестойкости помещения, включая отделочные материалы, использованные при его ремонте.

    Также установка навесного котла возможна только в том случае, если кухонная стена сделана из негорючих или негорючих материалов. Если планируется установка котла напольного типа, то под ним следует установить подложку в виде металлического листа или бетонного пола, она должна выступать за крайние части котла не менее чем на 100 мм со всех сторон.

    Если стены дома выполнены из горючих материалов, например, дерева, то перед установкой котла следует установить защитный экран, который защитит стены от возгорания.

    Если мощность котла от тридцати до двухсот киловатт, то для его установки необходимо наличие отдельного помещения. Есть возможность построить котельную в подвале или цокольном этаже. В этом случае необходимо соблюдать такие правила:

    • обеспечить естественный свет;
    • за один час весь воздух в помещении необходимо обновить не менее трех раз, то есть организовать естественную или принудительную вентиляцию;
    • обязательный выход на улицу;
    • минимальная высота стен 250 см;
    • Минимальный объем помещения, как и для кухни, - пятнадцать квадратных метров.

    Оптимальный вариант - газовая котельная в частном доме, отдельно стоящего типа. Таким образом можно будет не только повысить комфортность его эксплуатации, но и снизить риск возгорания во всем доме. К отдельно стоящим котельным предъявляются следующие требования:

    • наличие обязательного подвала возле здания;
    • отсутствие примыкания к дому;
    • после фундамента здания закладывается фундамент под установку котла;
    • Котел устанавливается над полом на 150-200 мм;
    • для заливки пола используется бетонный раствор, в котором обязательно присутствует песок.

    Для изготовления кровли и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для отвода теплоносителя необходимо наличие в котельной канализации. Кроме того, перед началом строительных работ необходимо разработать проект, согласованный с газовой отраслью.

    Котельная в частном доме: схема обустройства помещения под твердотопливный котел

    Использование твердотопливных котлов очень популярно в тех регионах, где нет централизованного газоснабжения.Такие котлы работают на дровах, пеллетах, торфе и других твердых видах топлива. Среди их достоинств следует отметить:

    • разнообразие топлива;
    • доступность и невысокая стоимость топлива;
    • простота установки и эксплуатации;
    • меньше требований и норм к устройству котельной;
    • невзрывоопасность;
    • если планируется установка котла длительного горения, данное оборудование работает без вмешательства человека до трех суток.

    Несмотря на это, твердотопливные котлы имеют меньший КПД, чем газовые. К тому же они достаточно чувствительны к повышенной влажности, требуют постоянной загрузки топлива и очистки котла.

    Предлагаем ознакомиться с основными правилами, согласно которым устанавливается котельная для котлов, работающих на твердом топливе:

    • Место, где будет установлен котел, должно быть легкодоступным, так как в него непрерывно загружается топливо и производится очистка зольника;
    • минимальное расстояние между стеной и любой из сторон котла - 100 мм;
    • при установке котла возле стен, отделанных легковоспламеняющимися материалами, рекомендуется обшивать их металлическим листом, толщина которого 2. 5 мм;
    • Также необходимо перед основанием печи уложить материал в виде стального листа.

    Обратите внимание, что лучше всего, если пол в помещении, в котором установлен котел, будет бетонным и облицован любым из негорючих материалов.

    Обращаем ваше внимание, что к устройству системы вентиляции предъявляются особые требования:

    • на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
    • Дымоходное отверстие котла по диаметру должно быть меньше диаметра дымохода;
    • Кроме того, необходимо позаботиться о том, чтобы было специальное отверстие, которое позволит провести технические работы по уходу за дымоходом;
    • Дымоход должен иметь одинаковый диаметр по всей площади;
    • внутренняя часть дымохода должна быть оштукатурена, чтобы дым не попадал в помещение;
    • Кроме того, в помещении необходимо наличие водопровода и канализации;
    • если для отопления дома используется уголь или дрова, минимальная площадь котла составляет восемь квадратных метров.

    При условии, что в качестве топлива для котла используется только уголь, в котельной должна быть предусмотрена скрытая электропроводка и специальные герметичные осветительные приборы, так как угольная пыль очень взрывоопасна.

    Обратите внимание, что помимо правильно установленного дымохода в помещении должна быть естественная или принудительная вентиляция. Поскольку каждый раз, когда топливо выгружается из котла, в помещение попадают продукты его сгорания. Их накопление приведет к введению окиси углерода.

    Котлы в частном доме фото: помещение под электрокотел

    Электрокотел - один из самых безопасных отопительных котлов. К тому же для его установки не требуется отдельного помещения, а достаточно любого свободного уголка дома.

    Среди достоинств электрокотлов можно выделить:

    • доступная стоимость самого устройства;
    • простота монтажа, не требующая привлечения специалистов;
    • экономия места, так как котлы этого типа компактны;
    • безопасность, так как в котле отсутствует открытое пламя;
    • не нужно устанавливать дымоход;
    • Бесшумность и комфортная работа;
    • экологическая безопасность.

    Несмотря на это, у электрокотлов есть определенные недостатки:

    • возможность поражения электрическим током;
    • необходимость заземления;
    • высокая стоимость электроэнергии, используемой для отопления.

    Использование таких котлов довольно редко, так как стоимость электроэнергии слишком высока. Такие котлы чаще всего используются как дополнительные источники отопления.

    Требования к котельной в частном доме

    Предлагаем подробно изучить требования к газовой котельной в частном доме:

    1.Какой должна быть котельная?

    • если в частном доме планируется оборудовать котельную, то для нее необходимо выделить отдельное помещение или пристройку, установка газового котла в жилом помещении недопустима;
    • Минимальная высота потолка в комнате 220 см;
    • размер котельной в частном доме рассчитывается из расчета четырех квадратных метров на установку однокотельного котла;
    • стены помещения необходимо оштукатурить, не использовать для их отделки легковоспламеняющиеся отделочные материалы;
    • минимальная ширина дверного проема - 80 см;
    • На десять кубометров комнаты требуется тридцать сантиметров квадратных окон.

    2. Наличие систем связи обязательно.

    • электрическая сеть должна характеризоваться наличием однофазного тока двадцати Ампер и напряжения 220 В; необходимо иметь заземление и установить специальный автомат, защищающий сеть;
    • на каждом из котлов обязательно должен быть блокиратор;
    • Кроме того, вода должна быть подана в котельную, с помощью которой осуществляется горячее водоснабжение дома;
    • Чтобы обеспечить аварийный слив воды из системы, необходимо оборудовать канализацию;
    • следить за давлением газа и воды в системе, которое должно соответствовать определенным правилам.

    3. Система вентиляции в котельной.

    • если в доме ранее была организована вентиляция, то ее можно совместить с вентиляцией котельной;
    • Для обустройства дымохода необходимо проделать два отверстия, расположенные прямо в стене;
    • Чтобы сделать приток воздуха, достаточно проделать отверстие в стене или двери и установить на него вентиляционную решетку;
    • для расчета вентиляции хватит мощности котла, например 2 кВт умножьте на 8 квадратных сантиметров, получится 16 квадратных сантиметров - это площадь минимального вентиляционного проема для котельной.

    4. Дымоход и правила его устройства.

    • любой из типов дымохода, установленного в котельной, должен быть газонепроницаемым, продукты сгорания топлива ни в коем случае не должны попадать в помещение;
    • отверстие под дымоход, которое находится на котле, должно быть меньше самого дымохода;
    • После установки котла к нему должен быть свободный доступ со всех сторон.

    Котельная в частном доме: основные компоненты оборудования

    Проекты котельной для частного дома различаются площадью основного помещения, технологическими особенностями, однако практически любая котельная включает в себя такие компоненты :

    • Котел для системы отопления - это устройство, которое вырабатывает тепло для отопления дома, в котле находится камера сгорания, из нее добывается топливо, из нее извлекается энергия, с помощью которой нагревается теплоноситель и обогревается все здание. ;
    • бак для нагрева воды в виде бойлера - выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, бойлер не только обогревает здание, но и служит источником горячего водоснабжения;
    • расширительный бак - способен компенсировать слишком высокое давление в системе, которое возникает при нагревании котла, жидкость при нагреве нагревается и увеличивается в объеме, при этом давление в системе повышается для предотвращения разрыва трубы, расширительный бак нагревается. использованные, в него попадает лишняя вода, затем, в процессе ее охлаждения, они снова возвращаются под давлением;
    • Для того, чтобы распределить теплоноситель в системе и обеспечить равномерный обогрев всех помещений, необходим распределительный коллектор, кроме того, с помощью этого устройства можно регулировать температуру нагрева -перекачивающая жидкость, в состав устройства входят циркуляционный насос, гребенка и сепаратор гидравлического типа;
    • дымоход - позволяет забирать продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и эффективность системы отопления;
    • для защиты системы от перегрева необходима группа безопасности, в которую входят термопара и расширительный бачок;
    • Для транспортировки охлаждающей жидкости в системе, необходимо иметь трубопроводы и запорную арматуру, которые помогают блокировать движение охлаждающей жидкости.

    Рекомендации по обустройству котельной в частном доме

    1. Обратите внимание, что в одном помещении должно быть не более двух котлов.

    2. Выбор дымохода, вытяжной системы и их особенности напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед установкой самого помещения желательно приобрести котел.

    3. Для изготовления стенок котла лучше всего использовать огнеупорный кирпич или бетон.

    4. Для отделки пола используется керамическая плитка, гипс или стальной лист.

    5. Если между домом и котельной есть примыкающая дверь, ее следует сделать пожаробезопасной.

    6. Наличие свободного пространства вокруг котла обязательно, так как это обеспечивает свободный доступ к оборудованию в случае ремонта.

    Площадь котельной в частном доме зависит от мощности котла.

    Подрядчик коммерческого сантехники Ревере, Массачусетс

    Аварийный ремонт сантехники в Ревере

    Если вы боретесь с протекающей трубой, засорившейся канализацией или чем-то еще, наши своевременные ответы и квалифицированное обслуживание делают нас фантастическим выбором для всех коммерческих сантехнических услуг. Наши услуги по быстрому ремонту сантехники в чрезвычайных ситуациях позволят вам максимально быстро использовать ваш дом в полной мере. Если ваша коммерческая недвижимость требует срочного ремонта сантехники, доверьте нам предоставление исключительного обслуживания, которого вы заслуживаете.

    Сантехнические услуги высшего качества в Ревере

    В Silco Plumbing у нас работают хорошо обученные коммерческие сантехнические подрядчики с многолетним опытом работы с сантехническими системами. Сертифицированные и опытные, их обширные знания и опыт подразумевают, что независимо от объема и размера ваша собственность обычно находится в надежных руках.Если вам нужны комплексные услуги по сантехнике или срочный ремонт сантехники, положитесь на нашу команду. Мы будем рядом, чтобы обеспечить бережное обращение с вашей системой на каждом этапе.

    Качественное водопроводное оборудование в Ревере

    Когда придет время установить вашу коммерческую водопроводную систему, доверьтесь экспертам Silco Plumbing. Наши водопроводчики с радостью предоставят надежные услуги по установке, чтобы обеспечить бесперебойную работу вашей собственности.Исключительные продукты и первоклассное обучение, безусловно, являются нашей торговой маркой и позволяют нам быстро и надежно завершить любой коммерческий монтаж сантехники. Если у вас есть новая недвижимость или ваш бизнес нуждается в обновлении, доверьтесь коммерческим сантехническим подрядчикам в Silco Plumbing, которые позаботятся о ваших коммерческих сантехнических услугах.

    Revere может рассчитывать на замену коммерческой сантехники

    В Silco Plumbing мы понимаем, какие инвестиции идут в полномасштабную замену сантехники.Вот почему мы предлагаем простые цены и надежные коммерческие стратегии замены сантехники, чтобы гарантировать, что вы получите максимальную отдачу от своих денег. Наши водопроводчики с острым взглядом и быстрыми руками обеспечивают вежливое обслуживание и высокое качество изготовления, которого заслуживают наши клиенты. Положитесь на квалифицированный персонал Silco Plumbing и почувствуйте себя уверенным в своих инвестициях в коммерческого сантехнического подрядчика!

    Замена теплового насоса West Jordan, UT

    Когда заменять тепловой насос в вашем доме в Западном Иордании

    Производители продают множество тепловых насосов со сроком службы 20 лет.Однако мы рекомендуем заменить тепловой насос, который работал на вашем участке в Западном Иордании в течение 10 лет. Системы охлаждения и отопления вашей собственности в Западном Иордании потребуют частого обслуживания или рискуют столкнуться с более дорогостоящими поломками и ненадежной работой по мере приближения вашего теплового насоса к десяти годам эксплуатации. Специалисты At Your Service могут помочь в краткосрочной и долгосрочной перспективе, осмотрев вашу систему HVAC, чтобы определить, может ли модернизированный тепловой насос сэкономить вам время и деньги.

    Что домовладельцы в Западной Иордании получают от модернизированного теплового насоса

    Надежность - это первое, что замечают многие домовладельцы в Западной Иордании, когда At You Service Pros предоставляет услуги по замене теплового насоса.Надежность, которую мы обеспечиваем вместе с полностью работающим тепловым насосом, помогает семье в Западном Иордании чувствовать себя комфортно, несмотря на резкое лето и холодную зиму. Кроме того, современный и эффективный сменный тепловой насос экономит ваши деньги на отопление или охлаждение вашего дома и дает больше времени, чтобы инвестировать с членами вашей семьи в комфорт в течение всего года.

    Услуги по замене тепловых насосов, которым может доверять ваш бизнес в Западной Иордании

    Владельцы бизнеса в Западной Иордании часто зависят от надежной работы своих систем охлаждения и обогрева, чтобы продолжать работать.Установка нового теплового насоса для замены старого, неэффективного или вышедшего из строя блока - это самый быстрый способ оживить и улучшить управление температурой в вашем бизнесе. Наши услуги по замене тепловых насосов экономят время и деньги ресторанов, отелей, офисов и многих других владельцев коммерческих зданий, правильно настраивая свои системы отопления и охлаждения с первого раза. Напишите нам, и мы как можно быстрее настроим вас на замену теплового насоса.

    котельная под частный дом.Дополнительное отопление. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 135039997.

    Котельная для частного дома. Дополнительное отопление. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 135039997.

    Котельная для частного дома. Дополнительное отопление. Внешний вид частной котельной. Система отопления в доме.Отопление и отопление в котельной от котельной. вспомогательный котел для отопления помещений в частном доме. Для обогрева помещений и помещений. Дом с отоплением и кондиционированием.

    S M L XL Редактировать

    Таблица размеров

    Размер изображения Идеально подходит для
    S Интернет и блоги, социальные сети и мобильные приложения.
    M Брошюры и каталоги, журналы и открытки.
    л Плакаты и баннеры для дома и улицы.
    XL Фоны, рекламные щиты и цифровые экраны.

    Используете это изображение на предмете перепродажи или шаблоне?

    Распечатать Электронный Всесторонний

    3000 x 4499 пикселей | 25.4 см x 38,1 см | 300 точек на дюйм | JPG

    Масштабирование до любого размера • EPS

    3000 x 4499 пикселей | 25,4 см x 38,1 см | 300 точек на дюйм | JPG

    Скачать

    Купить одиночное изображение

    6 кредитов

    Самая низкая цена
    с планом подписки

    • Попробовать 1 месяц на 2209 pyб
    • Загрузите 10 фотографий или векторов.
    • Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

    221 pyб

    за изображение любой размер

    Цена денег

    Ключевые слова

    Похожие изображения

    Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

    @ +7 499 938-68-54

    Мы используем файлы cookie, чтобы вам было удобнее.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
