RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «колокольчик», «тюльпан», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.

Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.

Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.

Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.

В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.

Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.

Обычная пластмасса или полиэтилен быстро плавятся при таких температурах и сплавляют внутренний проводник с внешним корпусом разъёма. Рекомендуется тщательно следить за перегревом разъёма или приобретать с тугоплавким внутренним изолятором. Особенно это важно при запайке крайне теплоёмких медных моножил диаметром более 0,80 мм (0,502 мм²). Доступные одножильные ТВ-кабели большего сечения имеют диаметр около 1,00 мм (0,785 мм²) или 1,13 мм (1,002 мм²). Один из старых методов сохранения изолятора недорогого разъёма «папа» — распайка его на новом панельном разъёме (на сленге «мама»).

Содержание

Стандартные цвета [ править | править код ]

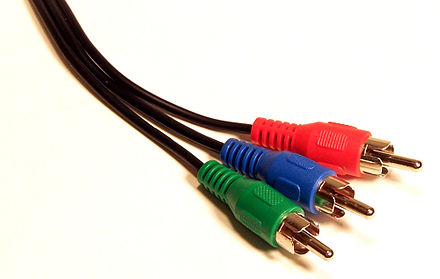

Различные сигналы используют свой цвет разъёма, определяемый стандартом [1] , но многоканальное аудио (7. 1 и далее) до сих пор не имеет стандартных цветов.

В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

Всё про RCA (AV) разъем

Содержание статьи:

  1. Что такое RCA разъем?
  2. Почему RCA называют тюльпаном и AV-разъёмом?
  3. История появления RCA интерфейса
  4. Виды RCA разъёма
  5. На что обратить внимание перед покупкой RCA кабеля?
  6. Какие бывают RCA переходники и конвертеры?
  7. Актуальность RCA разъёма

Что такое RCA разъем?

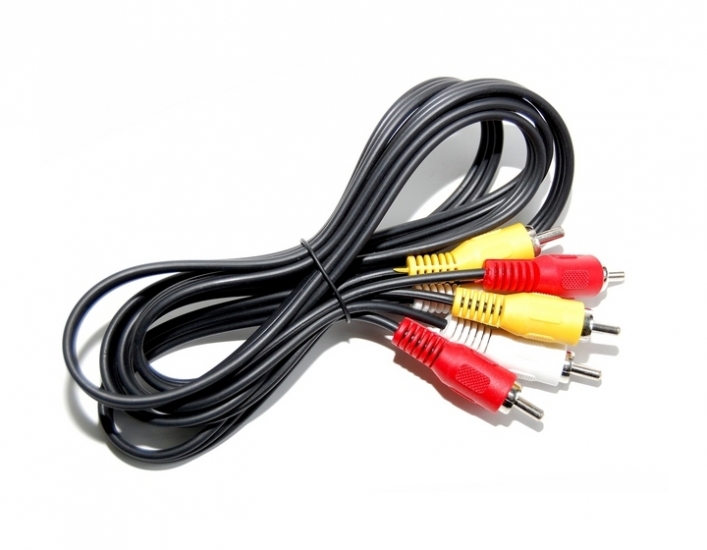

Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала.

Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.

Почему RCA называют тюльпаном и AV-разъёмом?

Как уже отмечалось, RCA чрезвычайно похож на известный цветок, а именно тюльпан. Поэтому многие люди называют его именно «тюльпан», а не RCA.

Часто разъем именуется и AV. Здесь также нет ничего удивительного. Именно с его помощью проще всего подключить видео или аудиотехнику к телевизору или другому оборудованию.

История появления RCA интерфейса

Далеко не все знают, что разъемы RCA впервые были применены в уже далеком 1940 году. Как раз тогда его использовали для подключения усилителя к фонографу. Что касается фонографа, то стоит напомнить, что это первое оборудование Томаса Эдисона для звукозаписи. Придумала разъем RCA в те годы корпорация Radio Corporation of America.

Создали данную организацию высокие правительственные чины США. В СССР он получил распространение с приходом на рынок японской и корейской техники. Это были видеомагнитофоны и звукозаписывающее оборудование. Самое интересное, что интерфейс пользуется серьезной популярностью до сих пор.

Виды RCA разъёма

Разъемы RCA бывают типа «папа» и «мама». Стандартный штекер «папа» реализован в виде металлического контактного 3,2-миллиметрового штыря, выдающегося вперед. Внутренняя закрытая 6-миллиметровая длина дополняется 9-миллиметровой внешней открытой длиной. Что касается ободка, то его внешний диаметр может быть разным. Тут многое зависит от непосредственной толщины ободка.

Гнездо «мама» представляет собой панельный разъем со специальным ободком. Его глубина составляет 7,5 миллиметров. Также стоит отметить 8-миллиметровый внешний диаметр. Это означает, что губки, обжимающие сам ободок, обязаны иметь несколько больший диаметр.

На что обратить внимание перед покупкой RCA кабеля?

Если вы желаете приобрести кабель RCA, то должны знать, что существуют разные по исполнению варианты. В недорогих моделях внутренний изолятор и пространство между цангой и коннектором заполнено полиэтиленом, либо же пластмассовым материалом. В средней ценовой категории представлены разъемы, в которых данное пространство заполняется текстолитовыми шайбами. В некоторых случаях применяется прессованное стекловолокно. Более качественным решением выглядит премиальный сегмент. Здесь активно используется высококачественная керамика, а также термостойкий тефлон.

Почему же рекомендуется покупать более дорогие и качественные штекеры RCA?

Недорогие разъемы обладают слабой термостойкостью. Когда происходит пайка, то пластмасса легко может плавиться при высоких температурных показателях. Все это автоматически отражается на внутреннем проводнике. По этой причине тугоплавкий внутренний изолятор выглядит гораздо убедительнее и надежнее. Следует обращать внимание и на длину шнура. Он не должен быть слишком коротким, ведь тогда подключение устройств будет практически невозможным.

Также рекомендуется обращать внимание на уважаемые бренда. При этом важно не нарваться на подделки.

Какие бывают RCA переходники и конвертеры?

Сегодня в продаже можно найти огромное количество RCA-переходников на любой вкус и цвет.

Поэтому выделим самые распространенные:

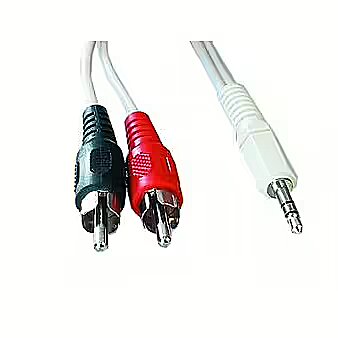

  • 2RCA-mini Jack. Повышенным спросом пользуются переходники RCA на 3,5-мм разъем для наушников (мини-джек). С их помощью получится подключить гарнитуру практически к любой технике.
  • S-Video-RCA. Данный переходник пригодится для соединения между собой видеомагнитофоном и другого оборудования к различной технике.
  • 3RCA-3RCA. Хороший вариант для подключения одинаковых или похожих устройств, оснащенных «тюльпанами».
  • 2RCA-DIN. Такое решение позволяет соединить современную технику с устаревшим оборудованием, так как разъемы DIN уже довольно давно не печатаются.
Актуальность RCA разъёма

Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио). Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.

Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.

Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.

Читайте также

как подключить? Переходники VGA, USB и другие. Правильное соединение телевизионных «тюльпанов»

В настоящее время большинство приборов аудио- и видеотехники подсоединяются к сети при помощи специальных кабелей и разъемов. «Тюльпан» считается одним из самых популярных, поэтому потребителю стоит знать особенности его подключения. Освоить процедуру не составит труда, но в некоторых случаях для работы можно пригласить мастера.

Что представляет собой «тюльпан»?

«Тюльпаном» называют особый тип разъема, который располагается на окончании кабеля. Приспособление выполняет назначение маркера, так как может быть окрашено разными цветами, зачастую их 3:

  • белый несет ответственность за монофонический сигнал;
  • желтый – за видео;
  • красный – двухканальный звуковой сигнал.

Иногда этот разъем с проводом называют «колокольчиком», он имеет цилиндрическую форму.

Применяется с целью подсоединения всевозможных устройств к телевизионной технике, например, аудиотехники, видеокамер, видеоплееров, игровых приставок, DVD-плееров, видеомагнитофонов. Благодаря данному композитному приспособлению обеспечивается отличное качество звука и изображения.

Обзор видов

RCA-разъемы бывают двух видов.

  1. «Папа» – это штекер стандартного типа, который представляет собой металлический контактный штырь диаметром 3,2 мм. Размер внутренней полости 6+9 мм. Ободок данного вида разъема может быть различным так же, как и диаметр.
  2. «Мама» – это гнездо с панельным типом и специальным ободком. Оно имеет глубину в 7,5 мм, внешний диаметр составляет 8 миллиметров. У губок, которые обнимают ободок, диаметр немного больше.

Переходники

«Тюльпан» может быть подсоединен к устройству напрямую или через переходники.

  • VGA – это кабель-переходник, который применяется для подключения DVD-проигрывателей, спутниковых тюнеров, что оснащены аналоговыми компонентными видеовыходами. Это приспособление не стоит использовать для монтажа компьютерного монитора. Чтобы обеспечить работоспособность данного разъема, нужно использовать специальный транскодер.
  • SCART. Переходник имеет вид 21-контактного разъема, с помощью которого потребители осуществляют соединение разных видов ТВ-техники и медиаустройств. Большинство производителей техники используют именно это приспособление в своих изделиях. Воспроизведение видеопрограмм разного рода осуществляется при помощи одного кабеля. По качеству звука и картинки этот переходник превосходит ВЧ-модулятор. Благодаря этому устройству пользователи могут осуществлять управление режимами телевизоров.
  • USB. Подключение с помощью данного вида переходника предполагает наличие подобного разъема в конструкции агрегата. В этом случае подойдет приспособление, которым обычно комплектуются все агрегаты Android.

Как подключить к телевизору?

Нередко при покупке телевизора у пользователя возникает вопрос о том, как правильно соединить два устройства: технику и «тюльпан». Процедура присоединения разъема к новому ТВ не подразумевает ничего сложного, а соединение происходит быстро и легко.

Подготовка

Актуальный способ преобразования телевизионного сигнала с компьютера состоит в применении конвертера. Наиболее приемлемый вариант в этом случае – HDMI-RCA, потому что подобным образом оснащено подавляющее число видеокарт. VGA-RCA стоят меньше предыдущих, но и качество их функциональности ниже.

После того как будет выбран интерфейс, стоит приобрести кабель для соединения техники, как вариант, можно купить двойной VGA либо HDMI.

На телевизоре имеется 3 разъема, каждый из них несет ответственность за передачу одного из сигналов. Вне зависимости от того, какой конвертер будет выбран, устройству потребуется отдельное питание, чтобы получить нужный объем электроэнергии напрямую от ПК через кабель.

Подключение

Алгоритм подключения является довольно простым. Пользователю потребуется ввести штекеры в нужные входы, что промаркированы определенным цветом. Однако в продаже имеются модели, в которых все приспособления имеют одинаковый цвет. В этом случае стоит выполнить такие мероприятия:

  • найти «тюльпаны», что обозначены пометкой IN либо двумя стрелами;
  • найти группу на устройстве со знаком AV2 – и осуществить подсоединение пучка;
  • провести определение разъемов на ТВ-технике в соответствии со следующими знаками: V – видео, L – левый звуковой вход, R – правый звуковой вход.

В моделях с парой разъемов поддерживается исключительно монозвук. В этом случае стоит произвести подключение желтого и белого приспособлений, а красное – нужно оставить неподключенным. Обычно «тюльпаны» используются при подключении к небольшим экранам, в противном случае получается искаженное размытое изображение.

Настройка

Для подключения и настройки внешнего устройства стоит выполнить такие шаги:

  • подсоединить провод к внешнему агрегату – желтый к видеовыходу, а остальные к аудио;
  • осуществить соединение проводов с ТВ-техникой;
  • отыскать обозначение AV, при этом на пульте можно нажать Source, а во всплывших обозначениях AV;
  • сделать проверку питания подключенного прибора;
  • ожидать, пока на экране появится сигнал;
  • воспользоваться пультом по назначению.

Возможные проблемы

При подключении «тюльпана» к телевизору могут возникнуть некоторые проблемы. В отдельных случаях пользователи жалуются, что нет разъемов, либо они не могут вытащить сломанный из гнезда.

Хорошо, когда в комплекте с ТВ-техникой есть «тюльпан», тогда процесс подключения значительно упрощается.

Самыми распространенными неприятными моментами можно назвать следующие:

  • внезапное отсоединение штекера;
  • электроника выгорела;
  • отсутствует изображение;
  • на телевизоре отсутствует желтый разъем;
  • прибор не имеет входа и выхода для «тюльпан».

Для того чтобы ликвидировать вышеперечисленные неприятности, стоит следить, не вышел ли штекер из лунки, подключать «тюльпан» только при выключенной технике, вводить разъемы только в соответствующие отделения. А также в момент подключения стоит быть предельно внимательным, соблюдая меры безопасности.

Если самостоятельно справиться с процедурой не получается, то стоит пригласить мастера. Правильно подключенный телевизор – это гарантия прекрасного качественного просмотра любимых программ, фильмов, сериалов.

Как подключить любой Smart TV к старому телевизору через "тюльпан", смотрите в видео.

Разъёмы ТЮЛЬПАН (RCA) - Подключение аппаратуры

Я конечно извиняюсь перед теми, кто искал цветы, а наши тюльпаны немножко не похожи. Они выглядят вот так:

Так как здесь, пойдёт о подключении AUDIO и VIDEO через тюльпаны, то для образца покажем:
1 рисунок - телевизор
2 рисунок - что-то, которое нам очень хочеться подключить, для примера DVD

Ой, сколько много тюльпанчиков и многие одного цвета, куда же тыкать? По этому будем читать надписи и разбираться куда подключать

рисунок 1

Внимательно посмотрели и увидели, что все тюльпанчики разделены по группам. Нам нужно найти ту группу в которой есть надписи IN или кружочек со стрелкой во внутрь. У нас это оказалась группа под названием AV2. На телевизоре не забываем переключить входа под этим названием. Ещё там есть какие-то буковки, сейчас расшифрую:
V - это подключение видеосигнала, то есть изображения
L - это подключение левого звукового канала
R - это подключение правого звукового канала

Рисунок 2

Здесь дела обстоят немного по другому, по этому, для начала расшифрую нужные надписи:
VIDEO - отсюда будет браться изображение
MIX L - общий левый звуковой канал
MIX R - общий правый звуковой канал

В принципе для простого подключения, это уже достаточно. Вам теперь нужно взять шнурок и подключить видео с видео, звук со звуком.

Ну, на всякий случай, ещё опишу некоторые обозначения для подключения акустики, если у вас таковая имеется:

COAXIAL - цифровой аудиовыход, в нём додержаться все перечисленные ниже, используется в более дорогой аппаратуре
FL - фронт левый, колонка расположена слева от телевизора
FR - фронт правый, колонка расположенная справа от телевизора
SL - сурраунд левый, тыловая, сзади слева от вас
SR - сурраунд правый, тыловая, сзади справа от вас
CEN - центральная, под - над - возле телевизора
SW - сабвуфер, бухалка, которая приглашает в гости ваших соседей

Ну, вот и всё, если вы здесь не нашли, что хотели, посмотрите тут

Как подключить тюльпаны к ТВ

Практически любой современный телевизор имеет несколько разъёмов для подключения различных внешних устройств. Это и USB, и HDMI, и VGA, и целый ряд других. Однако и старый, проверенный временем RCA, именуемый в просторечии «тюльпан» или «колокольчики», по-прежнему актуален и востребован. Именно он служит основным каналом для передачи аналогового сигнала у большинства современных устройств, для работы которых требуется соединение с ТВ. Как правильно подключить к телевизору тюльпаны, для того, чтобы оборудование работало надёжно и стабильно – рассмотрим в статье ниже.

Что представляет собой тюльпан

Сам кабель используют для подключения к TV домашних кинотеатров, саундбаров, DVD-проигрывателей и игровых приставок. Как же он выглядит? Одна его часть – это выдвинутый вперёд контактный штырь, диаметр которого может быть 3,2 или 3,18 мм. Внешняя длина – 9 мм. Это открытая часть. Закрытая внутренняя длина – 6 мм. Этот штырь находится внутри цилиндрического контакта внутренним диаметром 8 мм. Внешний диаметр ободка зависит от его толщины и не имеет определённого стандарта. На слэнге эту часть кабеля называют «папа». С другой стороны кабеля имеются три разноцветных коннектора. Их цвета стандартны и необходимы для того, чтобы точно определять, в какой разъём должен вставляться каждый из этих коннекторов. Схема такова:

  • жёлтый служит для передачи видео сигнала;
  • белый передает моно сигнал или левый звуковой канал;
  • красный отвечает за передачу правого звукового канала.

Как подключить тюльпаны

Подключение тюльпанов к телевизору – процедура несложная. В большинстве случаев, современные модели оснащены специальными композитными входами для этих коннекторов. Цвет тюльпанов соответствует цветам этих входов: то есть, жёлтый тюльпан нужно подключать в жёлтый вход, остальные аналогично. В редких случаях можно увидеть входы синего и зелёного цвета. Они необходимы для передачи соответствующих цветовых потоков на видео. Бывает, что в телевизоре (в основном старых моделях) отсутствует вход для красного коннектора. Это означает, что данная тв-модель не поддерживает стереозвук. Подключение к старому телевизору будет отличаться тем, что красный тюльпан просто остаётся не у дел. Если правильно подключить тюльпаны к телевизору, то он сразу же начнёт отображать видео и аудио с работающего внешнего устройства.

Важно! На отдельных телевизорах может отсутствовать разъём тюльпан. В этом случае необходимо будет воспользоваться переходником. Это может быть и SCART – RCA и HDMI – RCA, VGA SVGA – RCA и другие варианты. Таким образом, при необходимости подключить колокольчики можно к абсолютно любому телевизору или монитору.

Что делать, если все цвета одинаковые

Может возникнуть ситуация, когда в тв-приемнике имеется несколько входов одинакового цвета. В этом случае, для подключения RCA-кабеля требуется сделать следующее.

  1. Обнаружить на коннекторах знак «IN» либо изображение в форме двух стрелок.
  2. Найти аналогичную группу на TV с аббревиатурой AV Там будет видно, что каждый из входов подписан буквами V (Y), L, R.
  3. V означает видео, соответственно туда подключается жёлтый коннектор, L – левый звуковой канал, т.е. место для подключения белого элемента тюльпана. Наконец, R – правый аудио канал, специально для красного коннектора.

Подключение к телевизору Samsung

Для начала необходимо подключить RCA-кабель к выключенному телевизору в соответствие с инструкцией, изложенной выше. Включить TV, на пульте ДУ нажать кнопку SOURCE. На экране будет отображен список возможных внешних источников. В этом списке нужно выбрать «AV» и нажать кнопку ВВОД. Если внешнее устройство включено, то на экране ТВ отобразится его сигнал.

Важно! Подключение к телевизору LG аналогично, только на пульте ДУ кнопку SOURCE заменяет кнопка INPUT.

Возможные проблемы и их решение

Если в ходе подключения что-то пошло не так, то проблема будет видна сразу же. Внешне она проявится в отсутствии изображения на экране ТВ, звука или того и другого одновременно. Наиболее распространённые причины этого приведены ниже.

  1. Плохой контакт штекера с разъёмом. Нужно ещё раз проверить прочность соединения, при необходимости отсоединить, а затем снова подключить кабель RCA.
  2. Неисправность кабеля или разъёма. Входы на телевизоре могут просто выгореть, а кабель или сами коннекторы иметь механические повреждения. В этом случае решение только одно – замена кабеля или разъёмов.
  3. При отсутствии изображения нужно ещё раз проверить правильность подключения жёлтого элемента тюльпана, «ответственного» за видео сигнал. Он должен быть в жёлтом разъёме или, в случае, если разъёмы одноцветные, во входе, обозначенном буквами V либо Y. При этом подключение должно осуществляться во входную группу обозначенную, как «IN» или «INPUT».
  4. В случае отсутствия разъемов для тюльпана, требуется воспользоваться переходником. Благодаря различным видам переходников, подключить RCA-кабель можно к любому телевизору.
  5. В ситуации, если всё подключено правильно, аппаратура исправна, но сигнал от ресивера или другого аналогичного оборудования всё равно отсутствует, следует обратиться к настройкам этого источника, используя пульт от него или кнопки на корпусе.

Заключение

Очень долгое время тюльпаны оставались основным и самым востребованным способом подключения внешних носителей к ТВ. Какое-то время это вообще был единственный вариант подключить видеомагнитофон или DVD-проигрыватель к телеприёмникам. Несмотря на свою универсальность и популярность, следует отметить, что соединять тюльпаном внешние устройства с современными телевизорами, поддерживающими формат 4К, не вполне рационально, так как RCA не может выдавать разрешение свыше Full HD, т.е. 1920:1080. Чаще всего теперь с помощью «колокольчиков» подключают тв-ресиверы или игровые приставки. Однако несмотря на то, что этот тип соединения становится менее актуальным, чем, например, USB или HDMI, он ещё долгое время останется востребованным, а в некоторых случаях абсолютно незаменимым.

Композитный av кабель тюльпан

Этим кабелем подключают ТВ-приставку к телевизору.
Передаётся композитный видеосигнал и стереофонический звук.

Описание

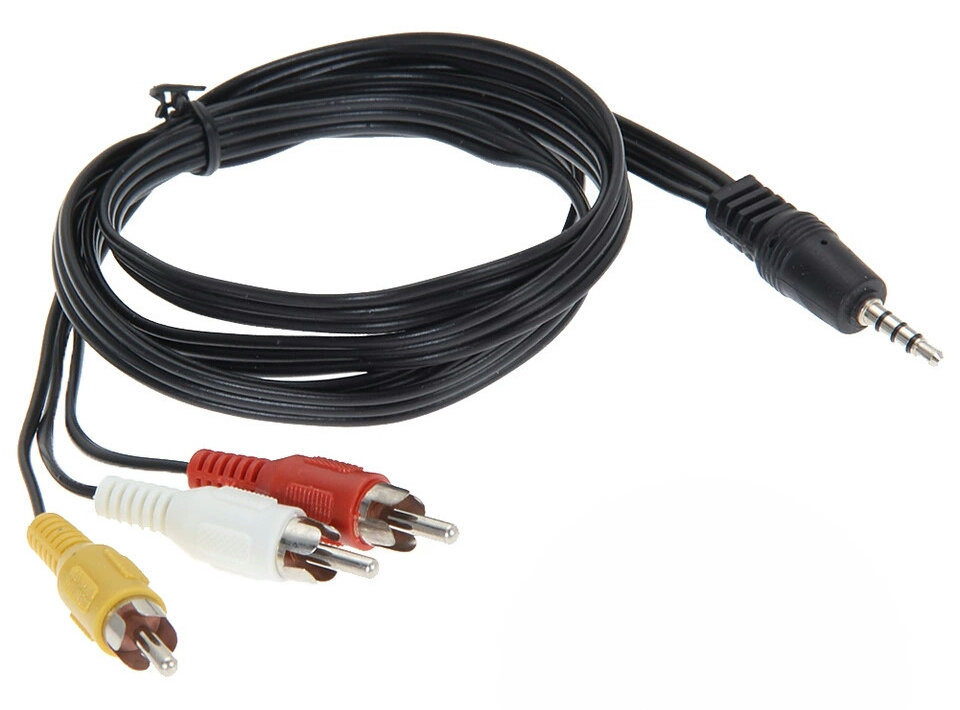

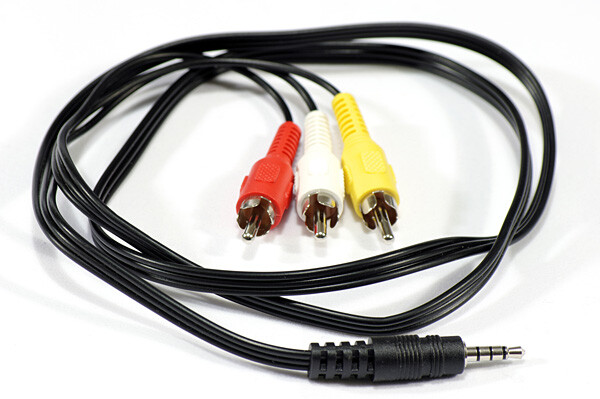

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

Встречаются кабели с «джеком» на 3,5 и на 2,5 мм. В случае нестыковки размеров «джека» с гнездом устройства придётся приобрести переходник с 3,5 на 2,5 или с 2,5 на 3,5 мм.

Обнаружено 7 вариантов распайки AV кабеля (см. картинку ▼). Но это не значит, что при покупке кабеля наугад, ваши шансы на успех составляют лишь 1/7. В разделе «Совместимость кабелей» мы поясним, что не всё так плохо.

С одной стороны кабеля расположены три штекера RCA («колокольчики»). Штекерам RCA в соответствии с назначением присвоены определённые цвета.
⚠ При использовании несовместимого кабеля значение цветов будет иным!

• Белый — Левый канал аудио «L»
• Красный — Правый канал аудио «R»
• Жёлтый — Видеосигнал «V»
«Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Ground).

С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.

Совместимость кабелей

Принципиальное значение имеет лишь распайка общего провода (G). Общий провод может быть распаян либо на четвёртый, либо на третий контакт штекера TRRS. Распайка остальных проводов принципиального значения не имеет.

Если в купленном кабеле общий провод распаян правильно, то кабель вам подходит. Остаётся лишь методом подбора определить назначение «тюльпанов» — штекеров RCA.

Например переходник четвёртого типа («Asus») можно заменить переходником пятого типа (iPod), просто при подключении к телевизору нужно будет поменять местами жёлтый и красный «колокольчики» RCA.

Скажем иначе — если классическое подключение к телевизору не дало результатов, подключите к жёлтому гнезду телевизора красный, а затем белый «колокольчик». Если появилось нормальное изображение, подключите остальные «колокольчики».

⚠ Если же с распайкой общего провода не повезло, вам поможет переходник CTIA-OMTP, меняющий местами 3 и 4 контакты.

AV-кабель и мобильники

Следует заметить, что очень немногие телефоны/смартфоны выдают видеосигнал через гнездо TRRS. Например, Nokia выпустила следующие модели гаджетов с видеовыходом:
Nokia 5800
Nokia 6720 classic
Nokia N79
Nokia N82
Nokia N85
Nokia N85
Nokia N86
Nokia N95
Nokia N96
Nokia N97
Nokia N900

Для подключения этих моделей к телевизору разработан переходник Nokia CA-75U.

Видеокабель TRRS

Для подключения камеры к навигатору Globus потребуется TRRS на 2,5 мм. Распайка «джека» под Globus: 2 контакт — Видео, 4 контакт — Земля.

Аудиокабель — переходник с TRS («джек») на два RCA («колокольчики»)

Таблица распиновки AV-кабелей

R — right audio (правый канал)
L — left audio (левый канал)
V — composite video (видео)
G — ground (общий)

Код: 841239; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841241; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841244; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841237; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (коронок или наушников) к источнику с разъемом Jack 3. 5 (смартфон, MP3 плеер, ноутбук и тд.).

Код: 841251; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, проигрывателя CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъемы RCA (тюльпаны) к телевизорам.

Код: 841240; Кабель для соединения между различными аудио устройствами, например для записи потокового аудио-сигнала.

Код: 841246; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841248; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 841249; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3. 5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 817191; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841243; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841256; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (колонок или наушников) к источнику с разъемом Jack 3.5 (смартфон, MP3 плеер, ноутбук и тд.).

Код: 817190; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841245; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841247; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 817212; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817214; Прозрачный кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 840678; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817192; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817198; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, проигрывателя CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъемы RCA (тюльпаны) к телевизорам.

  • наверх ↑

    На сайте интернет-магазина СИТИЛИНК мы собрали большой ассортимент и привлекательные цены на аудио-видео кабели. В каталоге представлены аудио-видео кабели от ведущих мировых производителей. Вы можете ознакомиться с фотографиями, описанием товаров, отзывами покупателей, техническими характеристиками, а также сравнить понравившиеся модели и выбрать лучшую стоимость. Для того чтобы купить аудио-видео кабели, достаточно оформить заявку на сайте или связаться с консультантом в режиме on-line.

    Мы осуществляем доставку Ваших покупок по Москве, Санкт-Петербургу, Казани, Нижнему Новгороду, Красноярску, Перми, Екатеринбургу, Уфе, Краснодару, Новосибирску, Ростову-на-Дону, Челябинску, Самаре и другим городам России.

    Рад новому общению со своими читателями и сегодня мы с вами поговорим про старый, добрый RCA разъем. Для кого-то это будет ностальгия по первому опыту использования аудио-видео аппаратуры. Ну а более молодому поколению я поведаю, что же это за невиданная диковина, все еще встречающаяся на некоторых устройствах.

    Для начала, по традиции, небольшой экскурс в историю радиоэлектроники.

    В далеком 1940 возникла необходимость подключать фонографы к усилителям и известная до сих пор компания Radio Corporation of America (RCA) предложила использовать разъем в виде экранированного осевого контакта. Который в дальнейшем унаследовал такое же название и получил огромную популярность.

    Кстати сам принцип, когда один из контактов выполняет роль наружной защиты, получил дальнейшее развитие и успешно используется в более современных коннекторах.

    Предмет разговора

    Теперь рассмотрим RCA разъем поближе и разберемся, что он из себя представляет. Для начала уделим внимание элементу, который вставляется (поэтому называется «папа») и размещается на самом кабеле. Поскольку используется двужильный провод то коннектор, соответственно состоит из 2-х контактов. Первый (основной) представляет собой штырь длиной 15 мм и диаметром 3.2 мм с округленной головкой (для удобного попадания в гнездо).

    Он располагается внутри цилиндрического экранного контакта диаметром 8 мм, и выступает из него на 9 мм. Гнездо, именуемое, соответственно, «мама», сделано в виде втулки. Ее наружная часть – это экранный контакт, а внутри имеется отверстие для входа штыря.

    В обеих половинках разъема пространство между центральным и наружным контактом заполняется диэлектрическим материалом. В недорогих моделях для этой цели применяется обычный пластик (полиэтилен), а в более дорогих вариациях – текстолитовые шайбы. Ну а в самом козырном исполнении – тефлон или керамика.

    Так же ценовая категория определяет конструкцию элементов штекера: пропил на штыре и разрезы на обжимающем экране позволяют контактной поверхности пружинить и обеспечивать плотное и стабильное соединение.

    Физику процесса мы выяснили. Переходим к лирически-цветочной части нашего обзора. Это не просто литературный оборот, а намек на второе название RCA разъема, который в обиходе называют тюльпан. Очень точное образное попадание поскольку обычно используется три коннектора: один – для видео сигнала, два других – для стереозвука. Для их различия пластиковая оболочка каждого коннектора имеет свой строго определенный цвет:

  • Желтый – видео;
  • Красный – правый аудио канал;
  • Белый – левый звуковой канал;
  • Возьмите в руку кабель, на конце которого 3-и RCA штекера. Не правда ли очень напоминает букет тюльпанов?

    До сих пор с этим никто не спорил.

    Для звука 2 а для видео 1 штекер

    Вы можете задать логичный вопрос. Как же так, для звука аж 2 коннектора, а для технологически более сложного видео – только один?

    Дело в том, что в «желтом тюльпане» проходит композитный сигнал, совмещающий в себе всю информацию:

    • Яркость;
    • Цветность;
    • Гашение;
    • Строчную, кадровую и цветовую синхронизацию;

    Но есть еще и синие и зеленые «тюльпаны». Это уже компонентные штекеры для передачи отдельных цветовых видеопотоков.

    Популярность, способствующая совершенству

    Поскольку мы перешли к таким сложным техническим подробностям, то пора поговорить и о технических аспектах использования RCA разъема.

    Его основное назначение передача аналогово аудио-видео сигнала. И с этой задачей он блестяще справлялся до появления цифровых стандартов. В свое время тюльпаны были единственным способом соединения телевизоров с видеомагнитофонами или DVD проигрывателями.

    Удобное соединение активно использовалось и в аудио аппаратуре и усилителях. Производители компьютерного железа даже делали такие выходы на звуковой карте.

    А умельцы выполняли специальную РЦА распайку для подключения телевизоров в качестве монитора к ПК.

    Со временем появилось множество промышленных кабелей и переходников, позволяющих подключать ТВ к более современным гаджетам. Например, с помощью кабеля RCA-mini jack можно было выдавать контент с некоторых смартфонов.

    Сейчас RCA разъем можно еще встретить и на современных телевизорах или проекторах, рассчитанных на соединение с некоторыми видеовоспроизводящими устройствами. Однако на экранах с максимальным разрешением 4К и выше передача аналогового сигнала через RCA выглядит бессмысленно. Почему?

    Да потому — что обычный композит (rca) умеет выводить максимум Full HD.

    И поэтому производители отказываются от него в пользу более современных стандартов передачи информации.

    Как вы поняли, дорогие мои читатели, эпоха RCA разъемов заканчивается. Но отдать им дань уважения все-таки необходимо. Надеюсь, что в вашем распоряжении будет более современная техника. А та, что с тюльпанами будет просто напоминать о быстротечном прогрессе технологий.

    На этом прощаюсь и обещаю, что мы продолжим разговор о разных коннекторах.

    Подключение акустических систем

    В профессиональной работе со звуком очень важно понимать основные принципы коммутации разных видов оборудования, это позволяет легче и быстрее добиваться качественного звука и продлить жизнь аппаратуры.

    Рассматривая в этом свете акустические системы можно выделить три вида: активные, пассивные и трансляционные акустические системы. Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье.

    Итак, считаем, что вы выбрали акустическую систему и купили ее. После распаковки оборудования первым делом возникает вопрос подключения.

    Активная акустика. Главное отличие активной акустики от пассивной – наличие встроенного в ее корпус усилителя. Это значит, что подводимая мощность звукового сигнала к активной акустической системе (далее АС) значительно меньше, чем к пассивной. Поэтому в этой акустике применяются свои кабеля и разъемы, рассчитанные на меньший ток и напряжение.

    Уровни. Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Потому что на самом деле в звуковой технике применяется не один стандарт, а несколько. Наиболее популярные линейные уровни для звуковой аппаратуры – это +4 дБ (1,23 В), -10 дБ (0,25 В) и -10 дБв (0,32 В). В результате несоответствия уровней выходного устройства (например, микшера) и входного устройства (например, активной АС) сигнал может искажаться или получать большой уровень шума. В связи с этим на устройствах мы можем часто увидеть переключатели номинального уровня выхода и входа. Если такого переключателя нет и нет регулятора выходного уровня, то придется применить дополнительное устройство согласования.

    Баланс и небаланс. Для качественной передачи сигнала кабель, подходящий к активной АС должен быть экранирован. Также важно понимать, что соединение может быть балансным и небалансным. Небалансным соединением (несимметричным) называется соединение с помощью одножильного экранированного провода. Балансное соединение (симметричное) – это соединение с помощью двух экранированных проводов. Один из проводов передает неизмененный сигнал (+), а второй передает сигнал в противофазе (-). Такая передача сигнала позволяет использовать устройства, которые на основе вычитания сигналов помогают хорошо бороться с помехами и наводками. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на 200 метров. Способы передачи сигнала в подключаемых устройствах должны быть согласованы, балансный вход должен соединяться с балансным выходом. В противном случае применяются переходники или устройства согласования способа передачи сигнала.

    Hi-z. Вход Hi-Z– это вход, который обладает большим импедансом и обеспечивает согласованное по сопротивлению соединение акустической системы и звукоснимателей гитары. То есть, это небалансный вход для акустической гитары, соло и бас гитары. Он еще называется инструментальным входом.

    Использование дополнительных коммутационных переходников должно выполняться с осторожностью. Нужно учитывать все вышеупомянутые характеристики, они должны совпадать: у входа и выхода должен совпадать номинальный уровень сигнала (+4 дБ, -10 дБ и др.), способ передачи (баланс/небаланс) и импеданс (входное и выходное сопротивление).

    Разъемы. В набор популярных разъемов для активных АС входят разъемы XLR, RCA и TRS.

    Самый популярный в акустических системах разъем – XLR.

    Известен своей высокой надежностью. Пришедший в звук из авиации, разъем XLR, или как его еще называют «Кэнон», удачно прижился в большинстве устройств профессионального звукового оборудования. Наиболее привычен для нас трехконтактный вид разъема, хотя бывают они четырех, пяти, а иногда и более-контактные. Практически всегда контакты на разъеме подписаны: 1 – корпус и/или земля, 2 – сигнал плюс (+), 3 – сигнал минус (-). Может быть распаян как под небалансное соединение (используются контакты 1 и 2), так и под балансное (контакты 1, 2, 3). В разъеме используется механизм-защелка, который фиксирует положение.

    Разъемы TRS и TS. Разъем “Джек” бывает трехконтактный TRS и двухконтактный TS.

    Расшифровуется аббревиатура как обозначения контактов: 1 – Sleeve (гильза) земля и/или корпус, 2 – Tip (наконечник) сигнал плюс (+), 3 – Ring (кольцо) сигнал минус (-). Понятно, что штекер TS может выполнять передачу только небалансного сигнала. TRS может быть распаян и под баланс и под небаланс.  По размерам разъем может быть четвертьдюймовым (TRS1/4”)  и 1/8-дюймовым (TRS1/8”, 3.5 мм), еще его называют миниджек.

    Разъем, который часто применяется и в профессиональной и в бытовой аппаратуре - разъем RCA.

    В народе его называют «тюльпан». Является не самым корректным соединением устройств с инженерной точки зрения. Все потому, что в момент подключения первым контактом соединяется сигнал, а не земляной контакт как должно быть. Однако благодаря своей форме и дешевизне он прочно занимает свою позицию среди популярных коннекторов. Передает несимметричный сигнал с линейным уровнем.

    Практически в каждой современной профессиональной активной АС в корпусе предусмотрен сквозной выход на XLR разъеме.

    Этот выход может по-разному называться - Link Output, Mix Out, Thru Out, Line Out, но суть одна - отдать входной на АС сигнал для дальнейшей маршрутизации. В зависимости от модели АС выходной сигнал может быть абсолютно идентичен входному или претерпевать некоторые изменения. Например, на выход может отдаваться уже лимитированный сигнал или сигнал после обрезного ВЧ фильтра. Если в акустическую систему встроен микшер на несколько каналов, то на выход может отдаваться сигнал только с определенного входа или суммарный сигнал от всех входов. Такие вопросы можно уточнить, просмотрев инструкцию к АС. Данная концепция подключений позволяет создавать длинные линии из акустических систем, не подводя к каждой АС кабель от микшера.

    Также сквозной выход используется при подключении сабвуферов и сателлитов. Важно «посадить» все акустические системы, используемые в роли портальной системы, на один стереовыход микшера – Main Mix, чтобы управлять звуком в зрительном зале одним фейдером. АС выполняющие функции мониторов подключаются на отдельные выхода микшера. Обычно в такой ситуации звук от микшера из выхода Main Mix подводится к одному/двум сабвуферам, а дальше от него/них с помощью сквозного выхода сигнал подается на сателлиты.

    Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Ниже на рисунке мы можем увидеть схему типичной  панели сабвуфера с разъемами.

    Здесь соединения выполнены на балансных XLR разъемах. Два канала имеют названия A и B. Выходы (Output): FullRange – полный диапазон сигнала, HighPass – сигнал после ВЧ фильтра. С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range - на другой сабвуфер (в случае, если у вас используется четыре сабвуфера и два сателлита).

    Схема подключения (один сабвуфер и два сателлита):

    Схема подключения (два сабвуфера и два сателлита):



    Схема подключения (четыре сабвуфера и два сателлита, напольные мониторы):



    Пассивная акустика. Подключение пассивных акустических систем стоит начинать с проверки соответствия мощностей подключаемого усилителя и АС. Это самый важный вопрос. При неправильном подборе появляются искажения (перегрузки) выходного сигнала  усилителя, что может привести к выводу из строя акустики. Выходная мощность усилителя должна быть равной мощности акустики или процентов на 5 – 10 больше. Лучше всего использовать усилитель на 90% мощности (что соответствует максимальной мощности АС), чем усилитель меньшей мощности на 100%, который не дотягивает до максимальных значений мощности АС. При недостаточной мощности усилителя акустика не «раскроется» полностью. Нужно следить за тем, чтобы при подборе мощностей сравнивались показатели мощности одних и тех же стандартов.

    Мощность.Производители используют такие стандарты мощности как номинальная, пиковая, синусоидальная, DIN, RMS, AES, PMPO, Program power. И это еще не все существующие стандарты мощности. Некоторые мощности близки по показателям, но все же, не стоит забывать, что это разные мощности! Такое множество мощностей можно оправдать разными подходами стандартизации в разных странах. Для России родными являются стандарты номинальной и синусоидальной мощности, DIN относится к немецкому институту стандартизации, RMS, AES, PMPO– западные стандарты. Наиболее объективными считаются показатели номинальной (Nominal) и среднеквадратичной мощности (RMS), самым «несерьезным» считается стандарт PMPO, так как по нему сложно действительно объективно оценить мощность акустических систем. Существуют формулы, которые позволяют хотя бы грубо перевести одну мощность в эквивалент другой.

    Наиболее простой для покупателя вариант в подборе АС и усилителя - это выбрать устройства одной фирмы, так как обычно крупные компании производят конкретные серии усилителей в связке с конкретными АС, многократно проверяя надежность таких комплектов и оптимизируя их работу. Подсказкой могут послужить брошюры выпускаемые производителями, в которых описаны оптимальные варианты сочетания серий усилителей с АС.

    Сопротивление. Необходимо не забывать о соответствии сопротивлений устройств. Так для усилителя в технических характеристиках обычно указываются несколько мощностей для рабочих сопротивлений (например, 2000 Вт для 8 Ом / 4000 Вт для 4 Ом / 6000 Вт для 2 Ом). Наиболее популярные сопротивления АС – 8 и 4 Ом, а с сопротивлениями 2 Ом не каждый усилитель сможет работать. Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС. Часто бывают ситуации, когда на стереоусилитель нужно нагрузить четыре колонки. Если, к примеру, подключить четыре 4-омных колонки к двухканальному усилителю последовательно, то их суммарное сопротивление составит 16 Ом. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении. При параллельном соединении вырастает выходная мощность, однако, в нашем случае сопротивление падает до 2 Ом. Это означает, что усилитель будет заметно больше греться из-за большего тока. И вообще, до использования такого подключения следует удостовериться в паспорте усилителя, что он работает с 2-омной нагрузкой, а то быть беде. Считается, что на 2-омной нагрузке снижается способность усилителя контролировать движение диффузора динамика, что может проявиться в размытом звуке баса.

    Сечение провода. Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. То есть, уровень сигнала падает, особенно на высоких частотах. Фишка в том, что сопротивление зависит не только от материала и длины провода, а и от площади его поперечного сечения. Чем больше сечение – тем меньше сопротивление. В технических характеристиках к кабелю должно указываться погонное сопротивление. Это значит, что вооружившись калькулятором, вы можете подсчитать, отталкиваясь от нужной вам длины, какое сопротивление будет у проводов.

    Фаза. При подключениях пассивных АС очень важно соблюдать совпадение фаз динамиков. Это значит, что диффузоры всех динамиков в любой момент времени должны смещаться в одном направлении. Обычно для удобного подключения на динамиках и проводах отходящих от них производитель обозначает контакты пометками (+) и (-). При неправильной фазировке, диффузоры динамиков будут двигаться в противоположном направлении и тем самым гасить в ноль все повторяющиеся в их сигналах амплитуды. Так как в стереосигнале практически всегда басовая составляющая одинакова (имеется в виду полоса примерно в пределах 30 – 130 Гц), то эта часть сигнала в «антифазовом» режиме будет исчезать. На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. При одновременном включении НЧ составляющая пропадает. Это значит, что у одной из колонок подключены неправильно контакты плюс и минус.

    Разъемы. Наиболее популярными для профессиональных усилителей являются разъемы Speakon, XLR, TS, Euroblock, а также винтовые зажимы.

    XLR, TRS/TS, Euroblock – используются для подключения входного в усилитель сигнала.

    Speakon, TS, винтовые зажимы – для подключения акустических систем к усилителю.

    Разъем TS. Подключаются контакты так: к контакту Tip (наконечник) подключается сигнальный контакт (+), к контакту Sleeve (гильза) подключается (-).

    Разъемы Speakon бывают трех видов: 8-контактные, 4-контактные и 2-контактные. Самые популярные 4-контактные – они используются для подключения двухполосных АС. Для подключения трехполосных применяются 8-контактные. Благодаря своей конструкции очень надежный разъем. После соединения с гнездом штекер нужно провернуть по направлению часовой стрелки для фиксации контактов.

    Винтовые зажимы позволяют фиксировать провода со специальными металлическими зажимами и просто зачищенные оголенные кончики проводов.

    Маршрутизация.В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge. Обычно два канала подписываются обозначениями «A» и «B». Режим Stereo обеспечивает работу двух независимых каналов, режим Parallel обеспечивает параллельную подачу сигнала с входа A на выход A и B, при этом вход B – не активен, но для каждого выхода есть свой регулятор громкости, а режим Bridge (мостовой режим) поможет предоставить максимальную мощность на одну колонку, при этом активен регулятор A.

    Схема подключения (режим Stereo):

    Схема подключения (режим Parallel):

    Схема подключения (режим Bridge):

    В приведенных выше схемах подключение АС в мостовом режиме выполнено на разъеме винтовые зажимы. Однако это не единственный разъем, на котором можно реализовать мостовой режим. Рассмотрим детальнеетакое подключение на разъеме Speakon. Контакты разъема:

    Для подключения мостового режима провода подводятся к контактам выхода канала A (контакты 1+ и 2+):

    Подключение колонок к усилителю на разъемах Speakon для параллельного и стереорежима выполняются одинаково, разница только в самой маршрутизации внутри усилителя.

    Стереорежим:

    Параллельный режим:

    Из схем видно, что подключение стерео можно выполнить как на двух разъемах Speakon, так и на одном. При двойном подключении на каждом разъеме используются контакты 1+ и 1-, при подключении на одном разъеме двух колонок в одном штекере используются все четыре контакта 1+, 1-, 2+, 2-. Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора.



    Разделение на полосы. Следующий вопрос неразрывно связан с предыдущим. Так как профессиональный усилитель одинаково успешно может работать как с широкодиапазонными АС, так и с сабвуферами, очень удобно, когда усилитель оборудован встроенным кроссовером. Это позволяет избавиться от необходимости в дополнительном аппаратном устройстве и дополнительной коммутации. Так как при использовании сателлитов с сабвуферами рекомендуется срезать НЧ составляющую, усилитель со встроенным кроссовером должен реализовывать три функции – НЧ фильтр, ВЧ фильтр, полный диапазон.

    Рассмотрим варианты подключения АС к одному двухканальному усилителю с кроссовером. Начнем с простого.

    Обычный режим стерео с двумя широкополосными колонками:

    Моно режим с одним сабвуфером и одним сателлитом:

    Такой режим предпочтительнее использовать тогда, когда, сигнал стерео не требуется, а к басовой характеристике предъявляются повышенные требования.

    Биампинг и бивайринг (Bi-Amping и Bi-Wiring). Чтобы рассмотреть следующее подключение нужно понять, что такое биампинг. Биампинг – это схема подключения, при которой каждому динамику двухполосной акустической системы требуется отдельный канал усилителя. То есть, в такой АС просто отсутствует встроенный кроссовер и каждый из двух подводимых к колонке каналов должен быть соответственно настроен на НЧ или СЧ/ВЧ полосу. Бивайринг – это схема подключения, при которой от одного канала усилителя подводятся отдельно провода к НЧ динамику и СЧ/ВЧ динамику. Так как подсоединяются они все равно к одному каналу усилителя, то получается, что он должен быть широкополосный, а значит в акустической системе должны быть установлены НЧ и ВЧ фильтр для каждого динамика. То есть, тот же кроссовер, только на какой-то раздельной конструкции с фильтрами. Выгода от такого способа подключения сомнительна, в отличие от биампинга. Биампинг может быть полезен в случаях, когда по каким-либо причинам в АС невозможно разместить кроссовер.

    Подключение двухполосной АС по схеме биампинг:

    Все принципы согласования усилителя и динамиков актуальны и для многоканальных усилителей. Разница, лишь в количестве каналов и акустических систем, также усложняется маршрутизация таких усилителей. Любой многоканальный усилитель  теоретически может быть заменен набором двух и одноканальных усилителей.

    Кроме рассмотренных нами подключений активной и пассивной акустических систем, еще можно затронуть отдельное направление – подключение трансляционных акустических систем.

    Трансляционная акустика. Это оборудование принципиально отличается от пассивной и тем более от активной акустики. Особенность трансляционных систем в том, что благодаря использованию понижающих и повышающих трансформаторов в конструкциях усилителей и АС, достигается качественная передача звука на большие расстояния. Поэтому эта система озвучивания востребована на предприятиях, в офисах, супермаркетах и т. п. Естественно, что, не имея большого опыта, самому очень сложно спроектировать и настроить систему трансляции, лучше доверить это дело профессионалам.

    Рассмотрим основные принципы подключения трансляционных акустических систем:

    • существуют линии трансляции с уровнем напряжения сигнала 240 В, 100 В, 70 В, 30 В и другие. Выводы АС должны соответствовать напряжению линии, то есть иметь соответствующее входное напряжение;
    • при подключении акустических систем к усилителю следует помнить о том, что их общая мощность не должна превышать мощность усилителя;
    • при доступных режимах на усилителях 100 В и 70 В, акустические системы можно переключить с линии 100 В на линию 70 В. При этом мощность этих АС упадет в два раза, в то же время их количество можно увеличить в два раза.
    • некоторые динамики имеют выводы не только на высокоомную нагрузку, но и на низкоомную. Обычно на корпусе подписано назначение контактов, важно при подключении не перепутать их.
    • выбор выводов трансформатора АС - чем меньше сопротивление АС вы выберите, тем большую мощность он выдаст.

    Краткая история // Статья в новостях об окружающей среде и садах штата Миссури // Комплексная борьба с вредителями, Университет Миссури,

    Дата публикации: 10 октября 2016 г.

    Пожалуй, никакой другой цветок не ассоциируется так тесно со страной, как тюльпан с Нидерландами. Это понятно, поскольку тюльпан - важная часть экономики этой низменной страны, расположенной недалеко от Северного моря. Каждый год Нидерланды производят более трех миллиардов луковиц тюльпанов для экспорта и внутреннего потребления.Соединенные Штаты остаются основным импортером тюльпанов и ежегодно получают один миллиард тюльпанов из Голландии. Несмотря на тесную связь с Нидерландами, тюльпан не является уроженцем этой страны и имеет интересную историю.

    Считается, что слово «тюльпан» является искажением персидского слова toliban, или тюрбан - головного убора некоторых народов Среднего Востока. Тюльпан, вероятно, произрастает в горных хребтах Тянь-Шаня и Памиро-Алая в Центральной Азии, недалеко от современного города Исламабад, недалеко от границы России и Китая.Отсюда тюльпаны распространились на восток, запад и северо-запад и широко выращивались в Османской (Турецкой) империи к 1000 году нашей эры.

    Известному ботанику по имени Карол Клузиус приписывают посадку первых тюльпанов в Нидерландах в 1593 году. Клузиус был очень скуп на свои тюльпаны и видел их ценность только с научной точки зрения; он отказался раздавать лампочки или даже продавать их. Очевидно, группа разочарованных потенциальных покупателей однажды неожиданно посетила сад Клузиуса и украла часть его коллекции.Так началась голландская тюльпановая промышленность.

    Тюльпаны стали очень популярными в Нидерландах из-за своей красоты и редкости. Луковицы тюльпанов продавались по фантастическим ценам, и только богатые могли их себе позволить. Они быстро стали символом статуса, и богатые голландские и европейские аристократы платили за них огромные суммы. В одной купчей-купле начала 17 века была записана следующая сделка по одной луковице: «две партии пшеницы; четыре партии ржи; четыре жирных быка; пять свиней; двенадцать овец; две бочки вина; четыре бочки пива; две бочки сливочного масла; 1000 фунтов сыра; кровать с постельным бельем; костюм из одежды; серебряная кружка и большая повозка, чтобы все это увезти ».

    За этим последовал период спекуляций под названием «тюльпаномания». Стоимость тюльпанов росла ежедневно и котировалась так же, как сегодня. Спекуляция тюльпанами разрослась, поскольку люди покупали луковицы за невероятные суммы в надежде продать их еще дороже. В результате многие люди внезапно стали богатыми, что еще больше раздуло пламя спекуляций.

    В 1637 году пузырь лопнул, и торговля тюльпанами рухнула. Ясно, что цена тюльпанов выросла во много раз по сравнению с их реальной стоимостью, как сегодня переоцененные акции.Некоторые расчетливые спекулянты решили продать свои лампочки и получить прибыль, в результате чего цены начали падать. Цены на тюльпаны резко упали, поскольку все пытались продать свои тюльпаны из страха потерять еще больше денег, и вскоре началась паника и паника. Попытки голландского правительства смягчить кризис потерпели неудачу, и люди, богатые благодаря своим запасам тюльпанов, однажды стали обнищает следующий. Тюльпаномания до сих пор используется как классический пример того, что может случиться, когда спекуляция идет плохо.

    К счастью, сегодня не обязательно быть аристократом или богатым, чтобы насладиться этим ярким предвестником весны, который бывает самых разных видов и цветов.Октябрь - идеальное время, чтобы посадить их на яркую весну в следующем году. Сорта тюльпанов обычно делятся на одну из 23 различных групп в зависимости от морфологии цветка. Ниже приводится краткое описание некоторых наиболее популярных групп:

    Дарвин . Эта популярная группа с поздним цветением имеет большие овальные или яйцевидные цветы, обычно квадратные у основания с закругленными сегментами. Дарвины бывают разных чистых, красивых цветов и рождаются на изящных, величественных растениях с прямыми стеблями высотой почти 30 дюймов.

    Гибриды Дарвина . Эта изысканная группа тюльпанов известна своими огромными блестящими цветами на толстых двухфутовых стеблях. Время цветения варьируется в зависимости от происхождения гибрида, что дает этой группе продолжительный период цветения. Форма цветка очень похожа на Дарвинов.

    Триумф . Это тюльпаны, полученные от скрещивания одноцветных ранних и позднецветущих сортов. Они цветут раньше, чем Darwins, и имеют более короткие и тяжелые стебли.

    Лилия-цветковая .Эта группа обладает изящными цветками в форме лилий с длинными заостренными сегментами. Они прекрасно сочетаются с другими растениями и имеют период цветения примерно такой же, как у гибридов Дарвина.

    Коттедж . Происхождение этой изысканной группы можно проследить до более старых сортов, произрастающих в европейских странах, кроме Нидерландов. Их цветки длинные, овальные или яйцевидные, часто с заостренными сегментами. Они примерно того же размера и роста, что и Дарвины.

    Рембрандт . Цветки этой группы очень похожи на цветы Дарвина, за исключением цветовых разрывов (полос) на сегментах цветка. Считалось, что первые Рембрандты, получившие генетическое происхождение, были полосатыми из-за заражения вирусом.

    Попугай . Эта группа тюльпанов представляет собой самую новую цветочную форму среди тюльпанов. Отдельные соцветия большие, длинные, с глубокой бахромой и взъерошенными; они также часто бывают полосатыми, оперенными и разноцветными.Время цветения обычно поздно.

    Двойной . Эта группа, которую иногда называют пионовидной, имеет большие махровые цветы, распускающиеся в конце сезона. Отдельные соцветия часто достигают четырех дюймов в диаметре и растут на стеблях от 6 до 12 дюймов. Группу можно разделить на ранние и поздние типы.

    Октябрь - идеальное время года для посадки тюльпанов в Миссури. Независимо от группы или сорта тюльпаны лучше всего растут на открытом солнце и хорошо переносят широкий спектр почв при условии хорошего дренажа.Перед посадкой тюльпанов почву следует пропахнуть на глубину около 12 дюймов и внести в нее органические вещества. Луковицы обычно высаживают в 2½ раза глубже, чем их ширина, и на расстоянии от 4 до 8 дюймов, в зависимости от сорта.

    Луковицы тюльпанов - любимая еда полевых мышей, полевок, сусликов и других грызунов, особенно в зимние месяцы. Чтобы не повредить растение, некоторые садовники сажают каждую луковицу в маленькую сетчатую клетку, сделанную из металлической ткани или сварной проволоки.

    К сожалению, тюльпаны не растут в жарком климате и не приживаются в Миссури так быстро, как некоторые другие весенние луковицы (например, нарцисс). Поэтому тюльпаны в нашем штате часто считаются однолетними. Их высаживают в грядки для получения ранней весенней окраски с намерением заменить их летним однолетником для окраски до конца вегетационного периода. Хотя луковицы тюльпанов можно спасать из года в год, их сила и качество цветения обычно ухудшаются каждый год.

    Тюльпан мелочи

      • Тюльпан относится к семейству лилий и находится в близком родстве с луком.
      • Существует более 150 различных видов и 3000 разновидностей тюльпанов.
      • Тюльпаны когда-то были самым дорогим цветком в мире. В 17 веке они стоили более чем в 10 раз больше средней годовой зарплаты рабочего.
      • Тюльпаны цветут весной всего от трех до семи дней.
      • Тюльпан - национальный цветок Турции и Афганистана
      • Во время голландского голода во время Второй мировой войны многие люди в Нидерландах питались сахарной свеклой и луковицами тюльпанов, хотя последние считаются ядовитыми, если их не приготовить должным образом.
      • Тюльпан - единственный срезанный цветок, который продолжает расти в вазе, часто прибавляя до трех дюймов к своей первоначальной длине.

    Белки крадут ваши луковицы? Вот справка. - Кевин Ли Джейкобс

    Белки воруют ваши луковицы? Не злись - проявите творческий подход! Этих бандитов-копателей луковиц легко перехитрить. Вам просто нужно научиться думать, как… белка.

    Меня зовут Кевин, и я… Шепчущий белки.

    Пожалуйста, не путайте меня с Робертом Редфордом.

    Белки крадут ваши луковицы? Вот справка.

    Знаете ли вы, что белки не любят луковицы? Они собирают орехи, семена, мартини (без оливок) и ягоды. (Белка, изображенная выше, ест красные ягоды, растущие на моей тисовой изгороди.)

    Но, Кевин, если белки не любят луковицы, зачем они их выкапывают?

    Рад, что вы спросили! Вот моя теория:

    Когда белка натыкается на только что выкопанную землю (результат вашего приключения по посадке луковиц), он или она предполагает, что другое существо зарыло там тайник с орехами.Итак, белка достает добычу, пробует ее на вкус и затем бросает добычу. Это объясняет, почему мы иногда находим, что луковицы падают то тут, то там в наших дворах. Обычно на луковицах остается единственный след укуса.

    Следовательно, чтобы белки не возились с вашими лампочками, стоит…

    1) Замыкайте следы.

    Однажды осенью, после того, как белки выкопали несколько недавно посаженных луковиц крокусов (или «клубнелуковиц») в моем Лесном саду, я решил провести эксперимент: я посадил больше луковиц крокусов в том же месте, что и раньше, но на этот раз…

    Я покрыл свою работу измельченными листьями.

    Результат? Поскольку они не почувствовали никакого нарушения почвы, белки оставили луковицы в покое. Крокусы были великолепны, когда цвели весной.

    Трюк с измельченными листьями сработал и для некоторых тюльпанов, которые я по глупости посадил в Лесу.

    Я говорю «глупо», потому что…

    Когда следующей весной зацвели луковицы, цветы сразу же съели олени.

    Иногда просто невозможно выиграть.

    2) Посадите луковицы под низкорослое почвопокровное растение.

    Луковицы тюльпанов, которые я сажаю каждые несколько лет под грядкой с барвинком минор в моем Змеином саду (на фото выше), никогда не потревожат белки. Почему? Потому что белки ленивы. Они не станут копать грядку, забитую большим количеством стеблей и корней (или кусок проволочной сетки, о которой мы поговорим чуть позже).

    3) Глубоко сажайте большие луковицы.

    Поскольку белки не копают больше, чем на несколько дюймов под поверхностью почвы, имеет смысл сажать большие луковицы глубоко.Тюльпаны можно и нужно сажать на глубину 8 дюймов.

    4) Используйте проволочную сетку.

    В больших общественных садах (включая Думбартон-Оукс) проволочная сетка используется для защиты больших участков луковиц. Есть два способа использовать проволоку: уложить ее прямо на лампочки, а затем покрыть лампочки и проволоку землей; ИЛИ сначала засыпьте луковицы землей, а затем добавьте проволоку, закрепив ее камнями или кирпичами. В последнем случае проволоку можно удалить, когда луковицы прорастут весной.

    5) Распылите гранулы репеллента оленей на ложе луковицы

    По мнению некоторых садоводов, те же самые вонючие гранулы, которые держат оленей в страхе, также не позволяют белкам. Я не тестировал этот метод и поэтому не могу ручаться за его эффективность.

    А как насчет хлопьев красного перца? Для меня это категорический запрет. Красный перец не помешает белкам копать. Но если они соприкоснутся с этим веществом, это обожжет им глаза. И это просто жестоко.

    6) Сажайте луковицы, защищающие от белок!

    Если приведенные выше 5 рекомендаций оказались для вас слишком трудоемкими, рассмотрите возможность посадки луковиц, излучающих запах, который не может вынести ни одна белка. К ним относятся:

    Лук всех видов…

    Нарциссы и другие представители семейства Нарциссов…

    Гиацинты…

    And Muscari («виноградный гиацинт»).

    В поле для комментариев ниже дайте мне знать, как продвигается осенняя посадка луковиц, и являются ли белки проблемой для вашей лесной шеи.Как всегда, дорожу твоими мыслями.

    Хотите большего? Получайте обновления по электронной почте.

    тюльпанов 2019 года | Дебора Сильвер и Ко.

    Несколько дней назад я поехал в Метамору, чтобы увидеться с клиентом. Для тех из вас, кто не в моем районе, поездка туда и обратно заняла более полутора часов. За всю поездку я видела только цветущие тюльпаны в одном месте. Группу из 30 ярких персиковых тюльпанов за пределами офиса было легко заметить, хотя я ехал со скоростью 55 миль в час. Они выглядели великолепно.Ближе к собственности моего клиента, за много миль по проселочной гравийной дороге, я не увидел ни одной. Какое разочарование, учитывая, что мы приближаемся к пику сезона тюльпанов. Есть так много видов и групп, из которых можно выбирать. Небольшое количество тюльпанов каждого сорта может удержать садовника в тюльпанах в течение 6 или более недель. Но посадка тюльпанов в наших краях уже давно находится в упадке.

    Я сочувствую садоводам, которым приходится иметь дело с быстро растущими популяциями оленей. Они невероятно разрушительны как для ландшафтов, так и для садов.Они могут скашивать растущую коллекцию тюльпанов в кратчайшие сроки. Готово, когда бутон съел. Никакой вторичный стебель цветения и бутон не заменят первый. Видеть их разрушенными - разочарование. Пройдет год, прежде чем появится возможность для второго шанса. Я предполагаю, что сокращение посевов тюльпанов прямо пропорционально увеличению популяции оленей. У нас они есть в магазине, хотя мы находимся в городе. Свободное поле по соседству вряд ли можно назвать дружественной средой обитания оленей.

    Мы действительно поливаем молодые тюльпаны с момента их прорастания с помощью Deer Scram или Liquid Fence. У нас есть несколько спреев для отпугивания оленей, и мы их чередуем. Мы также укрепляем периметр грядки с помощью Plant Skydd. Я считаю, что репелленты от оленей работают, если мы умеем применять их часто и последовательно. Конечно, это неприятно и дорого - но в меньшей степени, чем перспектива отсутствия тюльпанов. Каждый взошедший тюльпан либо цветет, либо вот-вот распустится.

    Первый год после осенней посадки тюльпанов всегда самый лучший.Мы сажаем луковицы первого сорта, которые терпеливо довели до такого размера цветоводы в Голландии. Луковица первого сорта дает цветок первого сорта. Луковица тюльпана разделится после первого года жизни. Луковица меньшего сорта дает более мелкие цветы, а во многих случаях вообще не дает цветков. Так что да, посадка тюльпанов - это не вечная посадка, если вы не ограничиваете свой выбор тюльпанами раннецветущих видов, которые известны своей стойкостью. Если вы решите бросить вызов природе и создать оптимальные условия для повторного цветения следующей весной, листву нужно оставить нетронутой, пока она полностью не созреет.Это может занять месяц или больше. Процесс фотосинтеза позволяет луковице хранить пищу для цветов следующего года.

    Продолжительность цветения напрямую зависит от погоды. Теплая весна означает короткий период цветения. Долгая прохладная весна означает, что цветы сохранятся дольше. Это актуально для каждой луковицы весеннего или недолговечного цветения. В отличие от крокусов или двойных кровавых корней, которые, как известно, распускаются и опускают лепестки в течение одного дня, настанет момент, когда тюльпаны станут совершенно великолепными.Этот момент необычайной красоты не сильно отличается по продолжительности от сирени, пионов, красных бутонов, кизила и магнолий - кратковременных, но таких сладких.

    Тюльпаны бывают самых разных цветов. Практически всех цветов, кроме синего. Садоводы в моей зоне, которые ценят синий цвет, должны довольствоваться, среди прочего, незабудками, бруннерой, лобелией, чернухой и дельфиниумом. Выбор набора цветов и последовательности цветения может быть длительным процессом, так как существует очень много возможностей.Цветки большие и яркие, мягко говоря. Это означает, что они не могут хорошо сочетаться с другими растениями, чьи цветы не такие большие или эффектные. Они могут быть утомительными, требуя внимания. Примерно так же, как пионы, дельфиниумы, лилии, гибискус - вы улавливаете дрейф.

    Я попытался беспристрастно осветить все причины, по которым не сажать тюльпаны, но сам не мог бы мечтать о том, чтобы у меня их не было. С того момента, как они появятся из недавно оттаявшей почвы до цветения через месяц, их быстрый рост - очаровательный процесс, за которым стоит наблюдать.Листья красивы по объему и форме. Вновь распустившиеся цветы тюльпанов с каждым днем ​​становятся больше. Они с апломбом переносят ветер, низкие температуры и случайный весенний снег. Даже самые высокие сорта стоят прямо без посторонней помощи. Из них получаются потрясающие и долговечные срезанные цветы, если они находятся в прохладном месте в помещении. Различия в форме, высоте, окраске и времени цветения цветов и листьев делают их одними из самых универсальных среди всех весенних цветущих растений.

    Сажаю в магазине коллекцию тюльпанов каждый год.Этот момент настал уже много месяцев, и он так желанен после долгой унылой зимы. Делается много снимков. Родители фотографируют своих детей с ними на заднем плане, и друзья, которые приходят за покупками, делают то же самое. Я никогда не видел, чтобы кто-нибудь проходил мимо них, не присмотревшись.

    Цветение почти в момент пика, если вы захотите взглянуть. Что касается трудностей, необходимых для того, чтобы добраться до этого момента, ничто из этого не мешает опыту. Я упоминал этот свежий весенний аромат?

    потрясающий, это.

    Когда-либо цветущий механический тюльпан: 13 шагов (с изображениями)

    Это та часть, о которой вы пожалеете, что когда-либо начали делать цветок. Один раз чуть не выбросил в мусор. Но эй, я не самый терпеливый парень. Вы собираетесь прибить его! В этой части меня вдохновили паровые двигатели и их штоки, поршни и маховики.

    Сделайте себе испытательный стенд. Зафиксируйте цветок стеблем вверх. Проденьте толкатель через шток головкой вверх.Припаяйте короткую трубку перпендикулярно нижнему концу толкателя и создайте небольшой шатун из 1-миллиметровой латунной проволоки для соединения сервопривода и толкателя (см. Рисунок выше). Вы должны иметь возможность перемещаться толкателем вверх и вниз с помощью сервопривода. Попробуйте, подключив Arduino. Прежде чем вы сможете приступить к пайке шатунов между лепестками и головкой толкателя, вам необходимо настроить движение сервопривода с помощью Arduino. Напишите свой код для перемещения толкателя вверх и вниз таким образом, чтобы в крайнем верхнем положении конец головки толкателя был заподлицо с шестиугольным основанием цветка.В самом нижнем положении он находится на нижней части V-образного основания цветка.

    Совет: Используйте библиотеку Adafruit_TiCoServo для управления сервоприводом. Это позволит вам позже управлять NeoPixels одновременно с сервоприводом.

    Наконечник: Чтобы сделать движение толкателя как можно более мягким, используйте отверстие, ближайшее к центру рычага сервопривода. Сервопривод должен будет вращаться дольше, но с более короткими шагами.

    Это анимация движения толкателя с лепестками. Когда толкатель движется вверх, он толкает шатун и лепестки вниз. По мере движения вниз он тянет за собой шатуны, и лепестки закрываются.

    На данный момент у лепестков отсутствует одна важная деталь - лепестковая шпилька. Этот шарнир заставляет лепестки двигаться. Петля находится на стержне (см. Изображение выше), который припаян к каждому лепестку параллельно его основанию. Штифт лепестка должен находиться над поверхностью лепестка, чтобы он мог полностью открыться, как вы можете видеть на анимации. Сделайте себе такую ​​планку с петлей из трубки и припаяйте ее к первому лепестку.Для этого потребуется много экспериментов с размером стержня и расстоянием от него до основания лепестка, чтобы шток мог полностью открывать и закрывать лепесток. Используйте метод проб и ошибок. Припаяйте стержень в подходящем месте и добавьте соединительный стержень между штифтом толкателя и лепестковым штифтом. Если толкатель находится в верхнем положении, а лепесток - в полностью открытом положении, расстояние между стержнем толкателя и лепестковым штифтом равно длине шатуна.

    Теперь попробуйте переместиться с толкателем вверх и вниз, чтобы увидеть, что происходит.Если он работает нормально, без трения и лепесток можно закрывать и открывать, все готово (с первым лепестком)! Если нет, попробуйте другую длину шатуна или другое положение стержня. Чтобы закончить цветение, продублируйте тот же стержень и соединительный стержень на каждом из 5 оставшихся лепестков. 3 внешних лепестка должны быть немного ниже при раскрытии цветка, чтобы они могли должным образом перекрывать внутренние лепестки при закрытии. В конце концов, вы сможете закрыть и открыть цветок.Не паникуйте, если вам не удалось добиться идеальной формы с первой попытки. Это только означает, что не все лепестки совершенно одинаковы. Вероятно, потребуется много тонкой настройки, чтобы создать идеальную форму - немного другая длина шатунов и положение стержней. Не торопитесь здесь! Награда рядом.

    Венок из радужных тюльпанов - Нашивка The Craft

    Узнайте, как сделать потрясающий венок из радужных тюльпанов всего за 20 минут.

    Я решил сделать себе новый весенний венок, и когда я увидел, что у Майклза были маленькие пучки тюльпанов всех цветов радуги, я понял, что мне просто нужно сделать венок из радуги из тюльпанов.Ничто не кричит так, как тюльпаны. А радуга из тюльпанов? Ну, лучше некуда.

    Это один из самых быстрых и простых венков, которые я когда-либо склеивал, но похоже, что он на миллион долларов. Если бы моя душа была венком, это был бы он. Я просто ЛЮБЛЮ это так вонючим.

    Позвольте мне показать вам, как сделать свой собственный венок из тюльпанов. Можно использовать партнерские ссылки.

    Необходимые материалы

    Я купил по две грозди каждого цвета, всего получилось 16 пучков тюльпанов.

    Я нашел тюльпаны в Майклсе. Это пучки тюльпанов меньшего размера, , а не полноразмерных тюльпанов. Я связал каждый цвет тюльпана индивидуально, потому что бывает сложно сказать, что купить, особенно при совершении покупок в Интернете. Надеюсь, это поможет.

    Если вы используете меньшую форму венка, вы, вероятно, можете обойтись только одной связкой каждого цвета. Это снизит стоимость, но в конечном итоге даст вам меньший размер, так что это всего лишь вопрос личных предпочтений.

    Не забудьте прокрутить страницу вниз, чтобы просмотреть видеоурок по этому проекту.

    Шаг 1: Положите один букет тюльпанов на форму венка. Закрепите его на месте, обернув цветочную проволоку вокруг стебля и формы.

    Шаг 2: Как только первый букет цветов закрепится, добавьте второй букет, немного смещенный вниз от первого, и оберните его проволокой. Обязательно поместите концы стеблей под цветочную проволоку, чтобы они прижались вниз.

    Шаг 3: Повторите процедуру по всему венку. Когда вы дойдете до последнего букетика цветов, подложите стебли под первый букет цветов и закрепите проволокой, чтобы завершить круг тюльпанов. Свяжите проволоку и обрежьте концы.

    У вас получится великолепная радуга из тюльпанов!

    TULIP WREATH ВИДЕОУРОК



    Понравился проект? Прикрепите его, чтобы не забыть!

    Ответы на ваши осенние посадки луковиц

    В этом месяце мы рассказали, как сажать овощи в прохладное время года.Если вам больше по душе цветы, то самое время сажать луковицы, цветущие весной. Осенью сажают такие фавориты, как тюльпаны, нарциссы, гиацинт и лук, а весной они расцветают яркими красками.

    В посадке луковиц нет ничего сложного, их можно посадить десятками всего за несколько минут. Вот три простых шага для посадки осенних луковиц.

    Сегодня эксперты North Haven Gardens отвечают на 10 самых распространенных вопросов о посадке луковиц.

    10 лучших вопросов о горящих лампах

    1.Когда следует сажать луковицы весеннего цветения?

    Высаживают луковицы весеннего цветения, такие как тюльпаны и нарциссы, с сентября по ноябрь. Им нужно несколько недель под землей, чтобы укорениться, прежде чем земля промерзнет.

    Проверьте свою зону устойчивости, чтобы быть уверенным, когда лучше всего сажать растения. Обычно в зонах 1–4 можно засаживать с конца августа до конца сентября, а в зонах 4–7 - с середины сентября до начала ноября.

    2. Как далеко и на какой глубине я должен сажать?

    На упаковке луковиц должно быть указано, насколько глубоко и широко можно сажать луковицы.Если вы потеряли посылку, следуйте правилу 3 × 3. Сажайте луковицы в три раза глубже их высоты и сохраняйте между посадками в 3 раза больше диаметра луковицы.

    3. Какой конец вверху?

    Луковицы с заостренными концами упрощают задачу: посадите заостренный конец вверх. Клубнелуковицы и клубни должны иметь корни. Посадите их.

    4. Когда нужно кормить луковицы ?

    Луковицы действительно хранят пищу, но небольшое дополнительное питание поможет им прожить годы. Добавьте немного Bulb-tone в лунку каждой недавно посаженной луковицы. Приходите весной, посыпьте немного больше Bulb-tone поверх почвы, чтобы придать им дополнительный импульс.

    5. Следует ли поливать луковицы цветов после их посадки?

    Весенние луковицы мы называем засухоустойчивыми. Хотя они и не совсем точные, поливать нужно только сразу после посадки.

    6. Следует ли мульчировать луковицы?

    Мы - большие сторонники мульчи, если она применяется правильно.В прохладном климате можно мульчировать после промерзания почвы. В теплом климате Зоны 8 и выше мульчируйте после посадки и полива.

    7. Что мне делать с листьями после того, как цветы увяли?

    Дайте листьям расти не менее 8 недель после того, как цветы увянут. Вы можете обрезать стебель, но листва дает энергию для цветения в следующем году. Это также хорошее время для подкормки луковиц, поскольку они накапливают запасы.

    Одно из решений - замаскировать увядающую листву.Сажайте многолетники или однолетники прохладного сезона. Они появятся сразу же, когда неприглядная листва увянет.

    8. Есть ли луковицы, которые олени не едят?

    Нарциссы - это весенние луковицы, в которых больше всего не вредят растения. Лук из семейства луковых также непривлекателен для оленей. Однако, если они действительно голодны, они все съедят.

    9. А как насчет других вредителей?

    Вы можете принять меры, чтобы нежелательные посетители не съели ваши луковицы.Положите небольшой слой металлической ткани или проволочной сетки поверх и по бокам новых насаждений. Только не забудьте весной снять его.

    10. Прирастут ли мои цветочные луковицы в следующем году?

    Луковицы цветов делятся на три группы: однолетние, многолетние и натуральные. Однолетние луковицы, такие как тюльпаны, наиболее красиво выглядят в течение первого года, и, если вам повезет, могут появиться и в следующем году. Многолетние луковицы, такие как нарциссы и гиацинты, появляются и продолжают цвести год за годом.Натурализующиеся луковицы, такие как мускари, подснежники и крокусы, будут появляться каждый год и, что еще лучше, их количество будет увеличиваться.

    Есть вопрос, на который мы не ответили? Посетите нашу страницу в Facebook и спросите нас!

    Предотвращение и решение типичных проблем с лампочкой

    Выполните следующие действия, чтобы предотвратить проблемы с патчем лампы.

    • Проверяйте луковицы перед покупкой или посадкой: убедитесь, что они твердые и на них нет пробковых поражений, плесени и мягких пятен. Сажайте в хорошо дренированную почву.
    • Сажать в почву, в которой не было проблем с болезнями.
    • Обеспечьте как минимум полдня на солнце. Полное солнце лучше всего подходит для прохладного климата, но в жарком климате необходима полуденная и полуденная тень.
    • Защищать от животных-вредителей.
    • Посадите на нужную глубину.
    • Сажать в нужное время.
    • Мульчируйте в нужное время.
    • Купите подходящие сорта для климатической зоны USDA вашего региона.
    • Поливать после посадки для ускорения роста корней.
    • Удобряйте при посадке и в весенний период роста.
    Инструменты и материалы

    В таблице ниже перечислены семь наиболее распространенных проблем, связанных с луковицами крокусов, нарциссов, гиацинтов и тюльпанов. Рекомендуемые решения см. В приведенном ниже тексте.

    Проблема Затронутые луковицы Возможная причина
    Почки, листья, цветки съедены Крокус, тюльпан Олени, белки, кролики, бурундуки
    Выкапывают луковицы Крокус, нарцисс, гиацинт, тюльпан Белки, бурундуки, скунсы
    Луковицы как бы исчезают из-под земли Крокус, тюльпан Мыши, полевки, суслики, бурундуки
    Рост начинается, хотя еще ожидается холодная зима Крокус, нарцисс, гиацинт, тюльпан Не по сезону теплая погода
    Листья появляются, но растения не цветут Крокус, нарцисс, гиацинт, тюльпан Недостаточно охлаждения; листья удалены слишком рано в прошлом году; плохое плодородие почвы; мало солнца; некоторые тюльпаны недолговечны
    Цветоносы короткие Нарцисс, гиацинт, тюльпан Недостаточно охлаждения; не по сезону теплые зимние и весенние температуры
    С годами появляется все меньше растений и соцветий Крокус, нарцисс, гиацинт, тюльпан Падение из-за перенаселенности, плохого плодородия почвы, усиления тени

    Съеденные луковицы, листья, цветки. Вместо них посадите нарциссы; они неприятны для животных. Чтобы отпугнуть мелких животных, используйте коммерческие или самодельные репелленты или методы запугивания (собачья или кошачья шерсть, рассыпанная вокруг ложа луковицы; баллончик с острым перцем, липкая лента или алюминиевые формы для пирогов на шпагате, пластиковые отпугивающие сов или ястребов). Если проблема связана с оленями, попробуйте коммерческий отпугиватель оленей или выращивайте луковицы под защитной сеткой, поддерживаемой металлическими обручами или деревянным каркасом.

    Выкапывают луковицы. Белки и бурундуки любят лакомиться луковицами крокусов и тюльпанов.Скунсы копают в поисках насекомых и червей, но их также могут привлечь органические удобрения, такие как костная, рыбная или арахисовая мука. После посадки поместите ткань, проволочную сетку или другой защитный барьер на почву и закрепите ее на месте. Если скунсы, кошки и собаки беспокоят, используйте при посадке хорошо разложившиеся органические добавки.

    Луковицы исчезают с земли. Если виноваты животные, сажайте нарциссы, которые животные считают несъедобными. Чтобы животные-вредители не повредили луковицы, сажайте их в подземную проволочную клетку.Вы можете сделать их самостоятельно или приобрести уже готовые. Сухая почва препятствует росту корней, из-за чего луковицы умирают и разлагаются, вместо того чтобы расти. Хорошо полейте после посадки, и корни должны начать расти.

    Рост начинается, хотя еще ожидается холодная зима. Если луковицы еще не зацвели, они должны хорошо пережить зиму. Любые распустившиеся соцветия и бутоны могут пострадать от холода. Следующей осенью мульчируйте грядку луковиц сразу после того, как земля промерзнет в прохладном климате, и когда температура достигнет уровня зимнего времени в теплом климате.

    Листья появляются, но растения не цветут. В теплом климате выбирайте сорта с низкими требованиями к охлаждению и охладите луковицы перед посадкой. Позвольте листьям оставаться на месте, пока они полностью не исчезнут. Чтобы скрыть увядающую листву, посадите однолетник-компаньон. Если вы не уверены в долговечности сорта, спросите поставщика перед покупкой.

    Для повышения плодородия почвы удобряйте во время посадки. Каждый год весной, когда растения растут, разложите один дюйм компоста или подкармливайте луковичным удобрением с низким содержанием азота в соответствии с инструкциями на упаковке.Луковицам нужно как минимум полдня на солнце, пока листья зеленые (однако в самом теплом климате рекомендуется полуденная тень).

    Цветоносы короткие. Сажайте луковицы в самом прохладном месте вашего сада. В прохладном климате мульчируйте после промерзания почвы. В теплом климате сажайте низкотемпературные сорта и мульчируйте при достижении зимних температур.

    Советы

    Если в луковицах стало тесно и они конкурируют, выкопайте и разделите их. Уменьшите конкуренцию со стороны окружающих растений путем регулярной прополки и кошения.

    Чтобы повысить плодородие почвы, весной, когда растения растут, насыпьте один дюйм компоста или подкармливайте луковичным удобрением с низким содержанием азота в соответствии с инструкциями на упаковке.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
