Здравствуйте! Собственники земельных участков могут претендовать только на территорию в границах своих земельных участков, при этом к каждому земельному участку должен быть обеспечен доступ. Свои действия по установке столбов для линий электропередач в любом случае должны согласовывать с надзорными органами. В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов. 1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор. 2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор.

Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров. 3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права. 4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

максимальное, минимальное и нормы СНиП


Правильное расстояние от электрического столба до дома играет важную роль. Жизнь современного человека невозможна без использования электричества. Каждый день нужно готовить пищу, пользоваться различными электроприборами. Подача электрического тока происходит через специальные линии электропередачи. Для этого провода протягиваются от источника электроэнергии до жилого дома.

Недалеко от города

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

Прежде чем заняться вопросом установки столба для электропередачи, необходимо изучить все нюансы, чтобы не принести вреда организму.

К тому же существуют нормативы, установленные российским законодательством. Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

В деревне

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией. От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.

В городе

Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.

Установленные нормы для строительства вблизи ЛЭП

Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.

Санитарно-защитная зона

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

  • 3 метра между проводами и скалистой возвышенностью;
  • 5 метров от поверхности болота или другого источника воды;
  • 6 метров от земли в нежилой местности;
  • 7 метров от поверхности почвы в жилой местности.

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Опора ЛЭП

Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.

Существуют также другие решения по защитным мероприятиям от излучения.

Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.

Нормативы безопасности СНиП и СанПиН

Совсем обезопасить себя и своих близких от воздействия ЛЭП не удастся, но, если есть возможность, при проектировании строительства лучше отдалиться от высоковольтных линий на максимально возможное расстояние. Некоторые современные строительные материалы выполняют функцию защиты от влияния электричества и магнитных волн. Поэтому при покупке стройматериалов нужно поинтересоваться преимуществами товара.

Дистанции по нормам СНиП

При строительстве дома с железобетонными стенами можно не беспокоиться о вредном воздействии радиоволн и электричества – материал хорошо справляется с вредными излучениями, в отличие от каркасного дома.

Деревянные дома с легкостью пропускают электромагнитные излучения. Если учитывать санитарные нормы, то для защиты каркасного дома из дерева от вредного излучения прекрасно подойдут заземленные кровельные перекрытия.

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются специализированные компании. Прежде чем обратиться к специалистам, владельцам частных домов нужно получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Необходимо изучить все требования для подсоединения частного строения к электросети.

Схема подключения в деревне, СНТ и ИЖС

Чтобы осуществить подключение дома, необходимо подготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют соответствующую лицензию. Перед началом работы необходимо определиться со способом подключения. На сегодняшний день существуют воздушный и подземный способы подключения электрического тока.

Воздушный способ

Этот способ подведения кабеля к дому интересен тем, что занимает минимальное количество времени и не требует больших финансовых затрат. Для подключения воздушным путем, например деревянного каркасного дома, используются самонесущие изолированные провода, которые прослужат не меньше тридцати лет. Но по нормативам подводки подходят далеко не все частные дома. Ввод кабеля в дом должен иметь расположение не ниже 2,75 м от земли.

Нормы СНиП

Если жилое сооружение ниже этой отметки, следует установить специальные стойки. Такие приспособления могут иметь прямую или изогнутую форму. Отличаются стойки не только формой, но и методом крепления на стене:

  1. Прямая стойка прикрепляется к стенке, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
  2. Изогнутая стойка (гусак) проходит сквозь стену здания, а кабель проходит целым от столба линии электропередачи до автомата или электрического счетчика.

Отведение от источников электрической энергии происходит при помощи кабелей, изготавливаемых из разных материалов. Провода из меди требуются меньшего размера, но стоят значительно дороже. Поэтому подводка проводов от стоек до малоэтажного здания или дачного домика в основном выполняется с использованием кабельной продукции с жилами из алюминия.

Подключение постройки

Расстояние от фундамента частного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только домов, но и дачных сооружений и других жилых зданий. Если сама протяженность от столба линии электропередачи превышает эту величину, то надо установить вспомогательную опору на отдельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превышать 15 метров. Минимальное расстояние от крайней стойки до жилой постройки должно быть не менее 1,5 метра до оконных проемов и лоджий; 1 метр – минимальная дистанция до фасадных стен сооружений или фундамента.

Опора ЛЭП в деревне

Проведение электрического провода через стену дома, построенного из дерева, специалисты выполняют при помощи стальной трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели вполне подойдет обычная пластиковая труба.

Закрытый способ

Отведение кабеля закрытым методом через вырытую под землей траншею требует больше потраченного времени и материальных средств. Понадобится примерно на 15 метров больше проводов.

При таком способе обязательным моментом будет наличие защитной полиэтиленовой трубы.

В данном случае может понадобиться дополнительное соглашение на проведение земляных манипуляций в определенном месте, что тоже чревато лишними финансовыми расходами.

Прежде чем приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с повышенной химической активностью потребует усиления изоляционной защиты. Можно прибегнуть к использованию алюминиевой или свинцовой оболочки.

Схема подключения подземного кабеля согласно СНиП

Затем нужно наметить путь, по которому будет идти траншея. Чтобы использовать меньше изоляционного материала и потратить физических сил для рытья канавы, лучше всего провести траншею напрямую от ЛЭП до объекта. Но, к сожалению, это не всегда возможно. Отступления от прямой дороги могут потребовать при следующих обстоятельствах:

  1. Если на пути проведения траншеи есть большие деревья, то отклонить трассу нужно не меньше, чем на один метр.
  2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
  3. Места повышенной нагрузки, такие как детские площадки или автомобильные стоянки, лучше всего обойти.
  4. Также рекомендуется избегать пересечения с другими изоляционными проводами.

Как только определен маршрут прокладывания кабеля, нужно вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой нужно использовать бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить собственноручно. Этим должны заниматься сотрудники специальных компаний, которые имеют разрешение на оказание такого рода услуг. Подземный метод подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

Опора в городе

В заключение

При проведении электричества от столба до жилого объекта надо всегда учитывать не только близость электрических опор, но следует также акцентировать внимание на подходящем способе проведения кабеля.

Подземный метод хоть и будет более затратным, зато оградит кабель от внешних раздражителей, способных повредить защитную оболочку. Суровые климатические условия и разные механические воздействия могут привести к неприятностям и оставят на некоторое время семью без электричества.

Схема установки опор

Расстояние от дома до столба играет немаловажную роль для сохранения здоровья. Негативное воздействие радиоактивных волн способно вызвать ряд серьезных заболеваний. Проживание человека вблизи от источников радиоактивного излучения чревато появлением сбоев во всем организме. Чтобы не допустить возникновения проблем со здоровьем, при выборе участка для строительства дома важно учитывать допустимое расстояние.

Нормы строительства на дачном участке

Подбирая участок для дачи, ориентируются на его экологичность, транспортную доступность, инфраструктуру (наличие электричества, газа, канализации и пр. ). При этом обязательно нужно учитывать еще один пункт — грамотность застройки соседних участков. Это важно потому, что не соответствующее букве закона расположение построек может причинить вам неудобства. Если участок выбран, нужно все продумать до мелочей. Для этого при возведении сооружений ориентируются не только на личные предпочтения и планы, но и на нормы законодательства.

Справка. Сегодня действует ряд законодательных актов, регулирующих строительство. Среди них нужно отметить: Федеральный Закон от 15.04.98 г. № 66-ФЗ «О садоводческих, огороднических и дачных некоммерческих объединениях граждан», СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения», а также СП 11-106-97 ' «Порядок разработки, согласования, утверждения и состава проектно-планировочной документации на застройку территорий садоводческих объединений граждан»

Согласно противопожарным требованиям соседние дома могут располагаться на расстоянии не менее:

  • 6 метров — каменный от каменного;
  • 10 метров — каменный от деревянного;
  • 15 метров — деревянный от деревянного.

Если при возведении дома будут использованы комбинации материалов (к примеру, древесина будет отделана негорючими материалами с высоким классом огнестойкости), точное возможное расстояние между постройками следует уточнять у специалистов.

Нельзя также строить дом ближе:

  • 5 метров — от улицы;
  • 3 метров — от проезда.

Разберем, какое должно быть расстояние от дома до столба линии электропередач. Как ни странно, но расстояние непосредственно до столба не регламентируется – регламентируется охранная зона для всей линии электропередач (то есть, для проводов). Что касается столбов, то нормативными актами предусмотрено ограничение расстояния от забора до столба – не менее 1 м.

Минимально допустимое расстояние от дома до ЛЭП зависит от напряжения сети. Для линий с напряжением менее 1 КВт такое расстояние составит 2 м, так как охранная зона равна двум метрам в каждую сторону от проводов. Для линий с напряжением от 1 КВт до 20 КВт охранная зона составляет уже 5 м (при использовании проводов СИП) или 10 м (при использовании всех остальных). В пределах указанных охранных зон запрещены строительные (и любые другие) работы.

Расстояние от реки до дома так же зависит от определенных нормативными актами водоохранных зон (ВЗ). Последние, в свою очередь, зависят от протяженности реки. Например, ширина охранной зоны для рек, чья длина не превышает 10 км составляет 50 м. Для рек длиной до 50 км этот показатель будет уже на уровне 100 м, и так далее по возрастающей. Максимальная ширина ВЗ установлена для для морей и рек протяженностью 500 км - полкилометра.

Расстояние от дома до водоема, типа озеро или водохранилище, определяется исходя из ширины ВЗ от 300 до 500 м, в зависимости от площади акватории объекта.

Теоретически, в пределах ВЗ можно вести строительство различных объектов, при условии, что обеспечивается соблюдение природоохранного законодательства. Более серьезные ограничения налагаются на участки прибрежной защитной полосы, которые имеют ширину от 30 до 50 м. Здесь проводить строительных работ нельзя.

Расположение построек на одном участке

Хотя расстояние между постройками на одном участке противопожарные нормативы не предусматривают, размещать их абсолютно произвольно нельзя: существуют другая норма. Она касается санитарного расстояния между объектами. От жилого строения до

  • построек для скота — 12 метров. Если помещения для домашней живности примыкают к жилому дому, обе постройки должны иметь изолированные входы, расстояние между которыми должно составлять не менее 7 метров;
  • сауны, бани, душа — 8 метров;
  • туалета и компостной ямы — 8 м.

Не меньше должно быть и расстояние от туалета или компостного устройства до колодца. Причем, указанные расстояния должны быть соблюдены и на смежных участках.

Расстояние от границ участка

При застройке необходимо учитывать требования, касающиеся минимального расстояния до границ соседнего участка. Между забором и

  • садовым домиком — 3 метра;
  • постройками для птицы и скота — 4 метра;
  • сантехническими сооружениями — 2,5-3,5 м;
  • вспомогательными хозяйственными постройками — 1 метр.

Отметим, что кровлю нужно обустроить таким образом, чтобы стекающая вода или снег ни в коем случае не попадали на территорию соседа. Еще одни нормативы касаются деревьев и кустарников. Они должны быть расположены не ближе 1 метра (кустарники), 2 м — среднерослые деревья и 4 м — высокорослые.

Ограждения

Законодательством предусмотрен и этот пункт. Согласно ему, любой участок должен быть огорожен, но забор не должен затенять соседского участка. Именно поэтому рекомендуется изготавливать его из сетчатых или решетчатых материалов, высотой около 1,5 метра. Глухой забор устанавливать тоже можно, но только со стороны проезжей части, а также в том случае, если этот вопрос согласован с соседями. Довольно часто в его возведении принимают участие оба владельца участков, которые желают разграничить свои владения.

Любые отступления от утвержденных нормативов обязательно нужно согласовывать и утверждать в правлении СНТ, оформляя официально, с подписями и печатями.

Кроме перечисленных нормативов существуют также не обязательные к исполнению рекомендуемые правила. Но о них — в другой статье.

нормы для бетонных и деревянных высоковольтных столбов до 1 кВ в 2021 году


Условия сооружения электрических линий воздушной прокладки (ВЛ) электропередач, к числу которых относится расстояние между опорами ЛЭП, границы минимального удаления от других объектов, оговариваются в ПУЭ и стандартом СТО (то же, что СНиП). Предлагаем краткий обзор требований, которые должны соблюдаться при проектировании линий мощностью до 1 кВ.

Расстояние между столбами зависит от напряжения Вернуться к оглавлению

Содержание материала

Правила размещения опор

Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

  • При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.
Реконструкция воздушной линии

Примечание: при переустройстве должны учитываться требования уже другого стандарта. Но минимально допустимое расстояние, предусмотренное нормативами — от линии электропередач до капитального или временного здания, а так же до земли и других, пересекаемых ею сооружений, снижаться не может. Оно должно соответствовать тому классу напряжения, в режиме которого будет работать ЛЭП.

  • Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
  • При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.
Такого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено
  • Столбы следует размещать так, чтобы исключить возможность наезда на них. А там, где их невозможно удалить от въезда во двор или съезда с дороги, опора должна быть защищена ограждением, как показано на фото.
Защита опоры от наезда

Информационные знаки

Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

Информация такая:

  1. Условное обозначение опоры.
  2. Её порядковый номер.
  3. Если цепей более двух, то ставится номер цепи.
  4. Безопасное расстояние от ЛЭП (размер охранной зоны).

Пример маркировки показан ниже:

Информация на опоре

Примечание: в ненаселённых и труднодоступных местностях информационные надписи или таблички могут встречаться и реже.

Вернуться к оглавлению

Нормативные расстояния

В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.

Провода должны быть безопасными и для птиц

Между проводами

Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:

  • Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
  • Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
  • При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
  • Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
  • В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.

Как сделать заземление в частном доме читайте в статье.

Заземляющее устройство на опоре ВЛ

Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.

На каком расстоянии безопасно жить от опор ЛЭП

При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.

  • От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.
Расстояние между ЛЭП и дорогой
  • До 3,5 метров расстояние может быть уменьшено в местах ответвления линии в сторону ввода в здание над пешеходной зоной. На самом вводе в дом для изолированных проводов эта дистанция составляет 2,5 м, для неизолированных – 2,75 м.
  • В непосредственной близости к зданиям и прочим сооружениям монтируются только изолированные провода (СИП). При их наибольшем отклонении, например, при воздействии ветра, провода не должны располагаться ближе 1 метра по отношению к окнам и балконам, и 20 см к глухим стенам.
  • Если СИП проходит над крышей дома, то по вертикали расстояние между ними должно быть минимум 2,5 м, и они обязательно должны быть изолированными!
Провод над крышей дома
  • Иногда провода воздушных линий приходится прокладывать по стенам зданий. В этом случае, по горизонтали расстояние от них до окна или двери должно быть 30 см, над балконом или карнизом – 50 см, до земли – 250 см.
  • При вертикальной прокладке, до окна должно быть 50 см, до балкона или входа в дом – 100 см. Между стеной и прокладываемым по ней проводом должен быть зазор 6 см, обеспечиваемый за счёт изолятора или специального кронштейна.
Фиксация провода кронштейном

ЛЭП и трубопроводы

Важно! Особое внимание требуется обращать расстояния между подземными частями электрических опор или их заземляющих элементов, до прокладываемых под землёй трубопроводов и кабелей.

Здесь минимальные дистанции должны быть такими:

  1. с водопроводом, паро- и газопроводом, канализацией – 1 м;
  2. с подземными электрическими и оптоволоконными кабелями в оплётке – 1 м;
  3. с кабелями в изолирующей трубе – 0,5 м;
  4. с водоразборными колонками, канализационными люками и пожарными гидрантами – 2 м.

Читайте также:

Проводка кабеля под землёй

При надземной прокладке высоковольтных линий параллельно, провода электропередач должны располагаться выше проводов связи и иметь двойное крепление и фиксацию анкерными зажимами. Наоборот тоже может быть, но только в случае, когда провода ЛЭП имеют напряжение менее 1 кВ.

Из соображений безопасности соединение проводов ВЛ и ЛС не допускается — как и прохождение электрических линий по территориям образовательных учреждений, спортивных и игровых сооружений, детских лагерей.

Вернуться к оглавлению

Видео об охранной зоне линии электоропередач

Подключение дома от столба (часть3)

Часть третья

Монтажные работы по выполнению подключения частного дома от столба

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Порядок выполнения монтажных работ по выполнению подключения частного дома к однофазной и трехфазной сети.

Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

  • Воздушный
  • Под землей

Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта. Но давайте разбираться по порядку.

Воздушный способ прокладки кабеля

Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши. Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху. Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3,2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

Подземный способ прокладки кабеля.

При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

  • Медный кабель марки ВВГ, его сечение не должно быть меньше  10 мм. кв.
  • Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2,5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой. Кабель в земле должен прокладываться на глубине не менее 0,6 — 0,8 метра и труба должна быть погружена именно на эту глубину.

Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

Защита от попадания молнии и перегрузок.

Не зависимо от того, прокладывается кабель по воздуху или же он идет под землей, у него есть часть, расположенная на воздухе, поэтому ввод необходимо защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения частного дома от столба вы можете прочитать в нашей следующей статье.

Контур заземления.

При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

Вводное распределительное устройство и узел учета

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете задать вопрос в комментариях.

На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

Продолжение в следующих частях статьи…

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

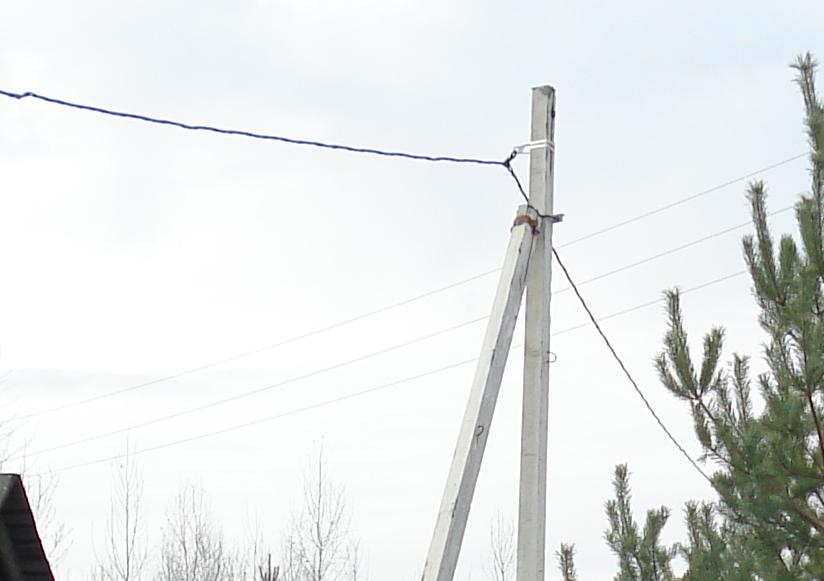

Установка столбов под электричество на даче

Без электричества в настоящее время сложно наладить нормальную жизнедеятельность в доме или на даче, поэтому, перед продажей или после покупки участка под ИЖС на него сразу заводят электрические провода. К общей линии электропередач подцепляют кабель и выводят его на опору на участке. Но прежде, чем приступать к протяжке, необходимо этот самый столб установить.

Какие бывают столбы

На сегодняшний день используют 3 вида опор:

  • Деревянные;
  • Железобетонные;
  • Металлические.

Какой из них рационально выбрать?

Деревянный

Столбы из дерева раньше устанавливались повсеместно, на сегодняшний день они находят применение преимущественно в частном строительстве. Конструкции могут быть:

  • Цельнодеревянные. Перед установкой бревно пропитывают антисептиками и противопожарными составами. Опору из дерева можно использовать на сухих грунтах в незаболоченной местности.
  • Деревянный столб с железобетонным основанием – оптимальный выбор для опоры под линию электропередач. Бетонная балка, к которой привязывается опора, заглубляется в грунт, дерево вообще не соприкасается с неблагоприятной средой.

Преимущества деревянных опор – их невысокая стоимость. Установку электрического столба на даче можно осуществить своими силами без применения специальной техники.

Железобетонный

Конструкции из железобетона значительно дороже деревянных, но и служат они практически неограниченное количество времени. Бетонные столбы без арматурного каркаса внутри стоят дешевле, но в виду своей хрупкости требуют установки дополнительных опор. Для монтажа опоры из бетона или железобетона необходимо заказать подъемную технику – изделия довольно тяжелые и вручную придать им вертикальное положение не получится.

Металлические столбы

Электрический столб на участке может быть сделан из металлических сплавов, покрытых слоем цинка, защищающего металл от коррозии. Переживать за токопередачу не стоит – опоры не проводят электричество, они заземлены и риск получения электроудара нулевой.

Выбор столба следует осуществлять, исходя из потребностей и материальных возможностей владельца участка.

Требования к линии электропередач до 1 кВ

В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов.

  1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор.
  2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор. Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров.
  3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права.
  4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Как установить столб для линии электропередач

Чтобы самостоятельно установить столбы для электропроводов, необходимо придерживаться плана действий:

  • Составление плана согласно нормативам. На нем необходимо обозначить расстояния между опорами, элементами благоустройства, посчитать величину провиса. Этот план нужно согласовать с надзорными органами и соседями по участку.
  • Подготовка места и бурение скважин. В точке расположения столба убирают дёрн и корни деревьев. Для бурения можно пригласить спецтехнику или воспользоваться садовым буром (в зависимости от типа грунта и диаметра опоры). Глубина бурения должна быть ниже уровня промерзания грунта в регионе на 0,3-0,5 метров.
  • На дно засыпают щебень послойно с песком на высоту до 20-30 см. Эта подушка предотвратит выталкивание конструкции при расширении грунтов.
  • В яму устанавливают столб вручную (деревянный) или с помощью подъемной техники (железобетон, бетон). Важно выровнять вертикальность до фиксации опоры в грунте.
  • Чтобы опора не завалилась, ее обвязывают арматурными прутьями или готовой сеткой, фиксируя ее к грунту.
  • Заливают бетонный раствор в яму и оставляют застывать. Убирать подпорки можно уже на 5-7 день.

Аналогичным образом осуществляется установка металлических опор для линий электропередач и деревянных столбов с бетонным основанием.

После окончания работ можно приступать к монтажу линии электропровода.

Сколько расстояние между опорами освещения, столбами фонарными

Казалось бы, наружное освещение можно организовать и без особого подхода, ведь главная задача обеспечить зоны с хорошей видимостью в темное время суток. Но для получения более эффективной осветительной системы необходимо соблюдать определенные правила и нормы расстановки опор наружного освещения.

Расстояние между фонарными столбами, опорами освещения

При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице.

Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: "Сколько метров между фонарными столбами освещения?", "Какое расстояние между фонарными столбами?", "Какой пролет между столбами освещения?". Для начала нужно уточнить, что дистанция между двумя ближайшими столбами называется пролетом. От соблюдения точного места установки опор освещения зависит эффективность светопередачи и безопасность.

Осветительные опоры различаются высотой и структурой, а также типом установленных уличных светильников и их количеством на одной опоре. Для получения эффективной подсветки схема расстановки опор освещения устроена таким образом, чтобы светильники формировали перекрещивающиеся световые конусы.

Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения.

В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.

Количество и тип светильникаВысота до светильника, метрШаг опор, мЛампа, ВтМощность освещения на 1 км, кВт
4 Х ЖКУ 50-400-001 20 (ВМО20, ОГКС 20) 65 ДНаТ 400 30
1 Х ЖКУ 30-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 16,5
1 Х ЖКУ 50-250-001 12 36 ДНаТ 250 16,5
2 Х ЖКУ 40-250-001 12 31 ДНаТ 250 19,5
2 Х ЖКУ 50-150-001 11,3 35 ДНаТ 150 10
1 Х ЖКУ 30-250-001 12 39 ДНаТ 250 15,5
1 Х ЖКУ 40-250-001 12 33 ДНаТ 250 18
1 Х ЖКУ 50-250-001 12 45 ДНаТ 250 13,5
1 Х ЖКУ 40-250-001 12 36 ДНаТ 250 8
1 Х ЖКУ 30-150-001 12 39 ДНаТ 150 9
1 Х ЖКУ 40-250-001 12 39 ДНаТ 250 15,5

При проведении расчетов расстояния между фонарными стобами в парке, в городе, на дороге используют специальные таблицы, которые регламентируют правила освещения улиц и дорог. На основании этих данных можно составить план с разметкой установки осветительных столбов. При использовании данных из таблиц упрощается процесс расчета необходимых параметров для каждого индивидуального объекта.

Необходимо знать, что наиболее приемлемым расстоянием между столбами для освещения и линий электропередач является расстояние в 35 метров.

Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения

Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.

Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ "Правила устройства электроустановок".

Минимальное расстояние от края проезжей части дороги до опор освещения:

Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы.

При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения.

Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.

На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.

Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.

Расстояние между опорами ЛЭП от 1 кВ до 500 кВ

Правила установки опор ЛЭП. Для обеспечения нормальной работы и безопасного обслуживания ВЛ расстояния между опорами соседними, проводами и землей, фазами ВЛ должны соответствовать нормам, установленным ПУЭ. Расстояние между соседними опорами ЛЭП, двумя электрическими столбами называют пролетом. Опоры линий электропередач – металлические или бетонные конструкции, предназначенные для поддерживания проводов ВЛ на необходимой высоте над землей, по которым передается электрический ток.

Ниже в таблице представлены требования, которым нужно следовать при установке опоры ЛЭП (габаритные и монтажные расстояния линии, шаг установки столбов воздушных линий электропередач, сколько метров от провода до земли, расстояние между фазами ВЛ), необходимые условия, которые должны быть выполнены при монтаже воздушных линий электропередач.

Стандартное расстояние между электрическими столбами

Теперь вы узнаете, какое расстояние между опорами ЛЭП различного напряжения линии электропередач, т.е. сколько метров между столбами должно быть. Расстояние между опорами (пролеты) составляет 35-45 м (максимальное по нормам 50 м) для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Все расчеты расстояний между опорами ВЛ 0,4 кв, пролет между электроопорами ВЛ 1кВ,  ВЛ 6кв, электрическими столбами ВЛ 6-10кВ, ВЛ 10 кВ, ВЛ 35кВ, расстояние между проводами ВЛ 110кВ, ВЛ 220кВ, расстояние между столбами высоковольной ЛЭП ВЛ 330кВ, ВЛ 500кВ, ВЛ 750кВ сведены в расчетную таблицу.

ЛЭП, кВ Между проводами ЛЭП, м Пролет, м Высота опоры ВЛ, м От провода ЛЭП до земли, м
0,4-1 кВ 0,5 40-50 8-9 6-7
6-10 кВ 1 50-80 10 6-7
35 кВ 3 150-200 12 6-7
110 кВ 4-5 170-250 13-14 6-7
150 кВ 5,5 200-280 15-16 7-8
220 кВ 7 250-350 25-30 7-8
330 кВ 9 300-400 25-30 7,5-8
500 кВ 10-12 350-450 25-30 8
750 кВ 14-16 450-750 30-41 10-12
1150 кВ 12-19 - 33-54 14,5-17,5

Основы бытового электроснабжения Drops

Отвод электроснабжения - это пучок электрических кабелей, идущих от опоры электросети к месту подключения к вашему дому. Поскольку линии электроснабжения расположены выше вашего дома, кабели, идущие к вашему дому, буквально опускаются, спускаясь с более высокого места на более низкое. Если в вашем доме нет места для электроснабжения, он питается от аналогичных кабелей, проложенных под землей.

Сервисные капли обеспечивают всю мощь

Вся электроэнергия в ваш дом поступает из-за отключения электроэнергии.Если отключится услуга, вся электроэнергия в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие конечности или обледенение, могут привести к прекращению обслуживания. Упавшие аварийные разряды чрезвычайно опасны, так как они несут электричество, достаточное для питания всего дома. Не приближайтесь к упавшему сервисному дропу.

Стандартный сервисный отвод включает три кабеля или проводника. Два изолированных «горячих» кабеля, каждый на 120 вольт электричества. Третий кабель, обычно неизолированный (неизолированный) из алюминия, служит нейтральным проводником и обеспечивает структурную опору для всей зоны обслуживания.

Каким образом вы отвечаете за устранение неполадок в обслуживании?
Энергетическая компания Квалифицированный электрик
Воздушные провода от столба до дома х
Сервисный кронштейн для крепления сервисных проводов к дому х
Электросчетчик х
Погодная головка, прикрепляемая к сервисному кабелю х
Сервисный кабель от погодозависимой головки до шкафа счетчика, затем к сервисной панели (автоматические выключатели) х
Головка для счетчика х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от данных в таблице.

Отказ от обслуживания по сравнению с подземными линиями электропередачи

В то время как обрывы в наземных коммуникациях были стандартом на протяжении многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным коммуникациям. Когда линии проходят под землей, они рассматриваются как вспомогательные линии, а не как линии разветвления. Заглубленные линии предпочтительнее в первую очередь потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и исключают опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть поражены строительными бригадами или, возможно, даже домовладельцами, копающимися в своих дворах. Установка и ремонт подземных линий намного дороже и трудозатратнее, чем воздушные линии связи, а смещение грунта может повлиять на подземные линии и соответствующее оборудование.

Начальник службы и пункт обслуживания

Когда сервисное соединение достигает дома, оно подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.Обычно рабочая головка состоит из жесткого стального канала (например, большой трубы), который проходит через крышу или вдоль внешней стены и завершается фитингом в виде ракушки, называемым утеплителем или защитным колпачком.

Открытая передняя часть фломастера обращена вниз для защиты от дождя и снега. Нижний конец сервисной мачты соединяется с сервисной панелью дома или блоком выключателя. Дополнительный набор сервисных кабелей начинается от сервисной панели (и электросчетчика) и проходит через сервисную головку и выходит из нее.Эти кабели подключаются к служебным ответвительным кабелям рядом с внешней стороной мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания служебные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется сила тяжести, чтобы вода не стекала по кабелям в рабочую головку.Капли воды, движущиеся по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге выпадают из кабеля.

Требования к высоте падения

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормативами, но большинство из них следуют рекомендациям Национального электрического кодекса (NEC). Как правило, рабочая площадка должна находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и проездами к жилым домам.Минимальная высота над площадками, доступными только для пешеходов, такими как подъезды или террасы, составляет 10 футов. Минимальное расстояние над бассейном - 22 1/2 фута. Когда сервисные точки подвешиваются над дорогами общего пользования, они должны быть не менее 18 футов в высоту.

Ремонт с доставкой

Хотя домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электромонтажные работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрического кабеля и, возможно, даже установка новых цепей.

Однако домовладельцам не разрешается выполнять какие-либо работы по отключению коммунальных услуг. Во-первых, прекращение обслуживания принадлежит коммунальной компании, а не домовладельцу. С другой стороны, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцы также не должны пытаться выполнять какие-либо работы с кабелями между точкой обслуживания и электрической панелью обслуживания дома. Как и в случае отключения услуг, питание в этих кабелях постоянно находится под напряжением, если только энергокомпания не отключит его.Если у вас возникли проблемы с обслуживанием вашего дома, позвоните в коммунальную компанию. Если у вас есть проблема с сервисной головкой или кабелями между точкой обслуживания и сервисной панелью в вашем доме, вызовите квалифицированного электрика.

Линии электропередач низкого напряжения - формула расстояния между полюсами?

Расстояние между башнями зависит от:

  • Тип используемого проводника.

    Это в основном определяется целями электрического проектирования (т.е. минимальная допустимая нагрузка по току). Параметры окружающей среды также играют роль.

    Современные алюминиевые воздушные проводники изготавливаются из нескольких различных составов сплавов, некоторые из которых оптимизированы по электрическим характеристикам, другие со стальной арматурной проволокой для прочности, а третьи предназначены для жестких условий окружающей среды (например, морской солевой туман, вблизи береговой линии).

  • Максимально допустимое натяжение проводника.

    Это ограничено пределом прочности на растяжение проводника, который должен поддерживать проводник против направленной вниз силы тяжести и боковой силы ветра при максимальной скорости ветра для данной географической области.

    Если вы живете в стране циклонов / тайфунов / ураганов, скорость ветра может превышать 200 км / ч или порывы 278 км / ч (австралийский циклон 5-й категории).

  • Максимальный прогиб проводника.

    Температура проводника изменяется в зависимости от температуры окружающей среды и нагрузки (в амперах), которую несет проводник. По мере того как проводник нагревается, он удлиняется из-за теплового расширения, и проводник провисает ближе к земле.

    Линия передачи должна быть спроектирована таким образом, чтобы поддерживать минимальный зазор над землей при максимальном прогибе.Это особенно важно при пересечении проезжей части - если линия электропередачи провисает слишком близко к дороге, транспортное средство может наехать на нее, проезжая мимо.

Проектирование линий электропередачи находится на стыке электротехники, машиностроения, гражданского строительства и материаловедения. Не существует одной "формулы", определяющей расстояние между башнями. Расстояние между опорами является частью общей конструкции линии передачи, и его необходимо рассчитывать с учетом многих переменных.

С учетом сказанного, для общих распределительных линий, то есть распределительных линий 11 кВ ВН + 415 В НН вокруг моего родного города, я мог бы предположить, что местная распределительная компания может иметь «типичный» дизайн. Это может выглядеть примерно так: « деревянных опор длиной 8 м, с проводом ACSR 6/1 / 3,75 мм, заземляющим проводом 4/3 / 2,5 мм, расстояние между опорами 50 метров ». Такая конструкция была бы консервативно разработана с учетом местных условий (сильные солевые брызги и циклонические ветры в моем родном городе.) Это не было бы переведено по всему миру.

Безопасное расстояние для домов от ЛЭП высокого напряжения

Какое безопасное расстояние для домов от линий электропередач высокого напряжения? Насколько близко это слишком близко, когда вы живете рядом с линиями электропередачи? Как далеко от линий электропередач безопасно жить? Почему вам следует беспокоиться о электрических линиях высокого напряжения рядом с вашим домом?

Электрические и магнитные поля от линий электропередач высокого напряжения классифицируются как излучение крайне низкой частоты (СНЧ).В 2007 году Всемирная организация здравоохранения (ВОЗ) опубликовала отчет, в котором связали излучение КНЧ с более высокой вероятностью детской лейкемии. Хотя доказательства еще не убедительны, они все же достаточно убедительны, чтобы соблюдать меры предосторожности. Поэтому, если вы покупаете дом рядом с линией электропередач высокого напряжения, вы можете принять во внимание некоторые ключевые риски.

Какие бывают риски?

Существует 2 типа рисков, связанных с проживанием вблизи высоковольтных линий электропередач.Общепризнанный риск поражения электрическим током в случае поломки проводника, падения или касания здания. Это требует концепции « полосы отвода ». Полоса отвода - это свободная зона вокруг проводника с током. Эта зона очистки связана с высоким риском. Следовательно, жильё в полосе отчуждения запрещено. Хотя поселки, дома и жилищные кооперативы построены в соответствии с принципом «преимущественного проезда», во многих местах эти нормы нарушаются.Следовательно, в таких местах высок риск поражения электрическим током.

Второй риск гораздо более коварен. Это из-за магнитного и электрического полей, возникающих при прохождении тока через проводник. Он известен как Чрезвычайно низкочастотное (СНЧ) излучение . Эффекты включают головокружение, тошноту, головокружение и головные боли, утомляемость и вялость, бессонницу. Длительное воздействие может привести к раку. Долгосрочные последствия воздействия во время беременности могут привести к выкидышу, когнитивным нарушениям, более короткому сроку беременности (преждевременные роды) и аутизму.Другой связанный риск - это опасность поражения электрическим током или ожогов от контактных токов, когда человек касается проводящего объекта в электромагнитном поле, и один из них заземлен, а другой - нет.

Какое безопасное расстояние для домов от линий электропередач высокого напряжения?
  1. Воздушная линия не должна пересекать существующее здание, насколько это возможно, и никакое здание не должно строиться под существующей воздушной линией.
  2. В случае, если рядом с вашим зданием проходит электрическая линия, минимальные расстояния, предусмотренные действующим Центральным управлением электроснабжения , указаны ниже.Это также индексируется как Меры, относящиеся к правилам безопасности и электроснабжения 2010 г. и Национальный строительный кодекс Индии 2016 г. (см. Стр. 68)

В соответствии с электротехническими нормативами, это зазоры, которые должно иметь здание от линий распределения электроэнергии.

Согласно этим правилам линия электропередачи 440 кВ, которая проходит на высоте 7,4 метра по вертикали и 5,7 метра по горизонтали от здания, находится в допустимых пределах.Однако это абсурд.

3. Гораздо более продвинутая зона зазора для зданий вблизи линий электропередач высокого напряжения предусмотрена в Строительном кодексе Харьяны, 2017 как часть правил Харьяны RERA. (Стр.18)

Согласно RERA штата Харьяна, это расстояния, которые здание должно иметь от линий распределения электроэнергии.

Хотя причины таких больших зазоров от высоковольтных линий электропередачи в нормах HRERA не указаны, это, по-видимому, является очень надежным критерием.

Итак, какова идеальная зона безопасного удаления домов от линий электропередач высокого напряжения?

На этот вопрос есть простой и действенный ответ. Он основан на падении значений магнитного поля по мере удаления от линий электропередач высокого напряжения.

  1. Мы предлагаем безопасную зону, где магнитные поля менее 1 миллиГаусс (0,1 микротесла). Об этом говорят нормы соответствия биологии.
  2. Зона допуска составляет от 1 до 4 миллиГаусс.Это небезопасно. Однако он находится за пределами допуска. Это как предлагает Агентство по охране окружающей среды (США), отчет Bio-Initiative среди некоторых других.
  3. Хотя ток в проводниках, проводящих электричество, может меняться в зависимости от сезона, мощности нагрузки и множества других факторов, эти значения являются основой наших измерений в различных сценариях.
  4. Эти цифры ориентировочные. Он должен указать направление и ориентировочный порог. Следует всегда проверять значения излучения СНЧ с помощью аудита СНЧ.
  5. Если у вас дома есть ребенок или беременная женщина, уместно посмотреть на безопасную зону.
  6. Во многих случаях соблюдение этих ограничений может быть физически трудным или даже непрактичным. Однако мы бы посоветовали придерживаться этих цифр как можно чаще и в как можно большем количестве случаев.

Какое безопасное расстояние для домов от линий электропередач высокого напряжения? Вот значения допусков и безопасности, а также зазоры от силовых кабелей высокого напряжения.

ELF аудит - ключ к оценке рисков вашего помещения.

Аудит ELF - ключ к пониманию значений ELF. Следовательно, он устанавливает: «Какое безопасное расстояние для домов от линий электропередач высокого напряжения?». Мы используем специализированное оборудование для отслеживания значений ELF и их записи. Это оборудование откалибровано. Таким образом, мы записываем стандартизированные показания.

Измерения ELF - первый шаг к оценке риска от силовых кабелей высокого напряжения.

Заключение

Осведомленность о неблагоприятных последствиях для здоровья от длительного воздействия излучения СНЧ от высоковольтных линий электропередачи ограничена.Для тех, кто подозревает риск, мы предусмотрели разные пороги. Ключ должен быть на расстоянии, безопасном от сильного магнитного поля. Чем дальше, тем лучше. Пожалуйста, помните о расстояниях. Принимайте осознанные решения перед покупкой дома.

(Выраженные взгляды принадлежат исключительно Brightsandz. Указанный порог основан на нашем опыте и соблюдении различными агентствами. Эти числа не являются обязательными. Следовательно, это не является допустимым юридическим доказательством.)

5 интересных фактов о опорах электроснабжения в США.С.

Вы когда-нибудь задумывались, что происходит с этими столбами электросети, когда вы смотрите вверх? Вот несколько быстрых идей, которые помогут вам лучше понять, что происходит с вашей электроэнергией.

Как один из немногих юристов в Соединенных Штатах, который ведет судебные разбирательства по делу о смерти от поражения электрическим током и серьезных травм, связанных с линиями электропередач и опорами, что я вижу (после тысяч часов экспертных показаний и судебных разбирательств по этим делам, когда я смотрю на опоры электросети) )?

1.Ассортимент опор по высоте

Высота опор в вашем районе может составлять от 30 до 60 футов. Самые большие из них, которые вы видите вдоль основных дорог и автомагистралей, имеют высоту от 60 до более 120 футов.

Самые высокие в мире подвесные опоры для линий электропередач, которые примыкают к реке Янцзы в городе Цзянъинь, Китай, имеют высоту 1137 футов! Между тем, стандартная высота над землей, установленная Индийскими правилами в области электроэнергетики, составляет 20 футов. Но, как я уже писал, опоры линий электропередач в Индии часто провисают намного ниже, в результате чего дикие животные, такие как величественные слоны, получают удар током.

2. Многие опоры электросети устарели в несколько десятков лет

Большинство опор намного старше их ожидаемого срока полезного использования, который, вероятно, составляет от 50 до 60 лет. Но некоторые из них намного старше. Металлические и бетонные опоры могут служить намного дольше деревянных, но в конечном итоге все опоры необходимо заменить.

Это то, о чем часто пишут наши адвокаты, поскольку стареющие опоры электроснабжения, особенно деревянные конструкции, могут представлять серьезную опасность поражения электрическим током в старых городах и районах, когда они не обслуживаются.Это было причиной многих случаев убийства электрическим током, в которых я участвовал в качестве адвоката. К сожалению, электроэнергетические компании часто ставят свою чистую прибыль выше безопасности и продлевают обычный срок службы своих конструкций, иногда даже сверх того, что является безопасным и разумным.

На северо-востоке средний срок службы распределительного полюса составляет 56 лет. Тем не менее, некоторые из этих полюсов все еще присутствуют в течение десятилетий после этого, а некоторые сохраняются в течение 85 лет.

3. Провода линий электроснабжения переносят не только электричество

Вы могли заметить, что в опорах электросети много проводов.Но не все проводят электричество. Обычно три верхних провода, которые называются первичными проводниками, переносят большую часть электричества на полюс.

Когда вы спускаетесь по опоре электросети, следующий набор проводов состоит из вторичных проводов. Обычно они поставляют электроэнергию в здания и дома.

Самые низкие провода - это кабельные и телефонные линии. Кабели, которые вы видите, соединяющие полюс с землей, называются оттяжками.

4. Линии электропередач на опорах могут выдерживать напряжение более 100 000 вольт

Величина напряжения, передаваемого по электрическим проводам, которые также называют «проводниками», может составлять от нескольких тысяч вольт до более 100 000 вольт.Огромные линии электропередачи, которые обычно подвешены к металлическим решетчатым опорам или очень высоким бетонным столбам (вы часто видите их в сельской местности), могут нести провода с напряжением от 150 000 до 300 000 вольт и более. Линии, которые подключаются к вашему дому, обычно имеют напряжение 120 или 240 вольт.

5. Трансформаторы обеспечивают необходимое количество энергии для вашего дома и бизнеса

Бочки, похожие на бочки с маслом или мусорные баки, свисающие с опор электросети, называются трансформаторами. Они используются для снижения напряжения между первичными и вторичными проводами.Без трансформаторов было бы много жареной бытовой техники.

Помните, что сегодня в Соединенных Штатах насчитывается около 180 миллионов опор электроснабжения. Многие из приведенных выше фактов об этих опорах, которые усеивают американский ландшафт и выравнивают наши дороги и шоссе, были вдохновлены очень интересным постом в Путеводителе.

Теги: проводники, линии электропередач, опоры инженерные

Вопрос: как близко вы можете построить к полюсу энергоснабжения Лос-Анджелеса?

Насколько близко я могу построить к опоре электросети?

Радиальный зазор от первичного проводника должен составлять не менее 10 футов.Необходимо поддерживать вертикальный зазор не менее 12 футов от первичного рычага опоры питания до любой конструкции. Необходимо поддерживать вертикальный зазор не менее 8 футов от вторичного рычага опоры питания до любой конструкции.

Как далеко от линии электропередачи можно построить?

В качестве общей меры предосторожности, когда вы находитесь под линией , никогда не ставьте себя или какой-либо объект выше 14 футов над землей. Национальный кодекс электробезопасности определяет минимальный безопасный зазор для каждого рабочего напряжения.

Законна ли переоборудование гаражей в округе Лос-Анджелес?

Из-за жилищного кризиса California теперь позволяет домовладельцам преобразовать своих гаражей в жилую площадь. Проживание в гараже в Калифорнии является только законным , если гараж был преобразован в жилое пространство через соответствующие каналы.

Могу ли я построить ADU во дворе перед домом?

Прикрепленный ADU - Прикрепленный ADU может быть построен на любой стороне дома, но будут применяться правила спереди и сбоку.Объекты с историческими обозначениями могут только построить прикрепленный ADU на заднем дворе . Также существуют правила относительно расстояния ADU до главного дома.

Кто отвечает за замену опоры электросети?

Это зависит от того, где он расположен (например, частная собственность, дороги общего пользования). Если он расположен на частной территории, скажите, что у вас он был установлен на вашем участке, тогда вы это сделаете. Если вы арендовали или установили его через электрическую компанию, они бы обслуживали его.

Как долго прослужит столб электросети?

Опрос 150 коммунальных предприятий показал, что средний срок службы опор составляет от 25 до 37 лет . Наиболее частой причиной замены является «снижение прочности из-за разрушения линии заземления».

Опасно ли находиться рядом с проводами высокого напряжения?

Если вы живете рядом с линиями электропередач - с высоким напряжением , ваше здоровье, согласно текущим исследованиям, не подвергается серьезному риску из-за создаваемых полей.Не приближайте себя или то, что вы держите слишком близко к высоким - натяжным тросам над головой.

Насколько линии электропередач снижают стоимость недвижимости?

Другие исследования и авторы обнаружили корреляцию между линиями электропередачи и снижением значений собственности примерно на 2–9 процентов. Например, если для вашего дома значение составляет 250 000 долларов, его значение уменьшит значение на 5000 долларов до примерно 22 500 долларов. Недвижимость возле линий электропередачи, продаются по более низкой цене.

Какое расстояние между двумя электрическими полюсами?

Обычно они расположены на расстоянии около 125 футов (38 м) друг от друга в городских районах или около 300 футов (91 м) в сельской местности, но расстояния широко варьируются в зависимости от местности. Опоры для совместного использования обычно принадлежат одной коммунальной сети , которая сдает в аренду место для других кабелей.

Вам нужно разрешение на строительство, чтобы превратить гараж в комнату?

Разрешение на планирование обычно не требуется для преобразования вашего гаража в дополнительных жилых помещений для вашего дома, при условии, что работа будет внутренней, а не предполагает расширения здания.Условие, прилагаемое к разрешению на строительство , может также требовать , чтобы гараж оставался парковочным местом .

Сколько стоит построить гараж на 1 машину?

Средняя стоимость гаража составляет от 35 до 60 долларов за квадратный фут. Стоимость строительства гаража на 1 машину составляет от 7500 долларов до 14 200 долларов , гаража на 2 машины стоит 19 600 долларов и 28 200 долларов , а гаража на 3 машины - от 28 200 долларов до 42 700 долларов .

Сколько стоит превратить гараж в комнату?

Гараж можно превратить в простую спальню или жилое пространство всего за 5000 долларов, но если вам требуется сантехника для ванной или кухни, проект может стоить около 25000 долларов .

Стоит ли ADU строить?

ADU могут быть дорогими по сравнению с build , потому что стоимость квадратного фута такая же, но вам нужно меньше материала. Это означает, что вы можете не получить такую ​​выгодную сделку по сравнению с , построившим более крупного дома для одной семьи.Однако следует учитывать стоимость земли.

Повышает ли добавление ADU налоги на недвижимость?

Добавление ADU к вашей собственности может увеличить ваши налоги на недвижимость . Вы потенциально можете вычесть некоторые расходы, связанные с содержанием ADU , но если ADU находится на том же участке , что и ваше основное место жительства, вы, вероятно, сможете вычесть некоторые расходы только в процентах: использовать основу.

Может ли мое ТСЖ помешать мне построить Аду?

Домовладельцы

должны сначала подтвердить статус своего места жительства, прежде чем пытаться создать ADU или преобразовать существующее пространство в младшее ADU . Хотя HOA не может запрещать добавление ADU, но они могут накладывать «разумные» ограничения. Например, HOA могут устанавливать стандарты проектирования и разработки ADU.

Какова стандартная высота линий электропередач?

••• Джек Н.Mohr / iStock / GettyImages

Большинство штатов США принимают Национальный электротехнический кодекс (NEC) и Национальный кодекс электробезопасности (NESC), которые диктуют передовые методы безопасности для государственных и частных электрических и коммунальных компаний. Эти стандарты определяют высоту линий электропередачи, от высоковольтных линий электропередачи до линий электропередачи, расположенных над тротуарами. Однако минимальные требования редко совпадают с отраслевыми нормами.

Почему опоры инженерных сетей разной высоты?

Высота линий электропередачи определяется линиями, подключенными к опоре, и муниципальными нормами, регулирующими расстояние между линиями и землей.Линии связи включают телевидение, широкополосный доступ в Интернет и телефонную связь и расположены в самом низу на опоре электросети. Линии электропередач расположены вверху.

Поскольку муниципальные строительные нормы и правила требуют большего расстояния между линиями связи и тротуарами или улицами, точки подключения этих проводов перемещаются выше. Все остальные линии на полюсе при этом перемещаются вверх.

Кроме того, существует зона безопасности рабочих, расположенная между линиями связи и линиями электропередач, чтобы обеспечить безопасность работников коммунальных служб во время ремонта и установки.По мере изменения размера этой зоны безопасности изменяется и необходимая высота для линий электропередач.

Насколько высока стандартная опора для электросети?

Обычно можно увидеть опоры разных размеров. Телефонные провода предъявляют самые низкие требования к дорожному просвету. Иногда телефонная опора не поддерживает ничего, кроме линий связи, поэтому они оказываются намного короче, чем соседние совместные опоры, на которых проходят высоковольтные линии электропередачи.

Задача каждой электротехнической компании - обеспечить соответствие полюсов государственным нормам.К сожалению, иногда они не успевают за изменениями. NESC выпустила предварительную версию рекомендаций на 2020 год, чтобы коммунальные предприятия могли взвесить предлагаемые изменения. Согласно NESC, стандартная высота опоры составляет 35 футов.

Тем не менее, это несколько спорно, поскольку линии связи вытесняют линии электроснабжения на достаточное пространство. На практике 40-футовые шесты являются новейшей предпочтительной моделью, хотя в некоторых ситуациях могут потребоваться опоры высотой 120 футов или выше.

Пределы дорожного просвета для линий электропередач

NEC требует различных ограничений дорожного просвета для линий электропередач в зависимости от напряжения и местоположения. Эти минимумы немного отличаются от тех, которые приняты NESC. Владельцам недвижимости важно обращаться в местные муниципалитеты за информацией, относящейся к их району.

Минимальный дорожный просвет NEC для линий электропередач составляет:

  • Тротуары: 12 футов.
  • Парковочные места: 18 футов.
  • Дороги, сельскохозяйственные дороги: 18 футов.

Также могут быть разные стандарты в зависимости от того, проходит ли на опоре линии передачи низкого или высокого напряжения.

Насколько высокий телефонный столб?

NESC требует следующих зазоров для телефонных линий:

  • Тротуары: 9,5 футов.
  • Дороги: 15,5 футов.
  • Бассейны: 10 футов.

Это расстояние между поверхностью земли и самой нижней точкой линии связи.Компании планируют провисание линий со временем из-за воздействия силы тяжести, а также температуры, плохой погоды и других факторов. Промышленный минимум для точек крепления на телефонной опоре составляет 18 футов при длине линии до 20 футов.

Чем длиннее проволока, тем больше провисание. Линии длиной до 200 футов должны иметь минимум 22,25 фута для крепления опор. Линии связи других типов тяжелее телефонных, поэтому они более подвержены провисанию. Эти линии требуют еще большей осторожности, чтобы избежать нарушения правил минимального дорожного просвета.

Телефонные столбы могут быть намного короче электрических столбов или общих столбов электросети. С другой стороны, они не подвергаются таким же рискам.

Какие типы линий электропередач бывают?

Несколько различных типов линий электропередачи несут электроэнергию от электростанции к отдельным предприятиям и домам. К ним относятся:

  • Линии электропередачи: передают электроэнергию на большие расстояния от электростанций с напряжением 345 000 вольт.
  • Линии субпередачи: ответвляются от линий электропередачи до крупных промышленных, коммерческих и жилых районов с напряжением 69 000 вольт.
  • Местные линии электропередачи: ответвляются от вспомогательных линий электропередачи до обслуживающих районов и микрорайонов с напряжением 13 800 вольт.
  • Промышленные линии электропередачи: ответвляются от местных линий электропередачи до отдельных промышленных объектов с напряжением от 220 до 440 В.
  • Коммерческие и жилые линии электропередач: ответвляются от местных линий электропередачи до частных предприятий и домов с напряжением от 120 до 240 вольт.

Какое напряжение в линиях электропередач в жилых домах?

Напряжение на линиях электропередач в жилых домах составляет от 120 до 240 вольт, но домовладельцы не должны думать, что эта величина безопасна.Низковольтный шок может быть опаснее высокого напряжения из-за воздействия на сердце. Вот почему родители используют комплекты для защиты детей, которые перекрывают розетки.

Ребенка, который воткнет игрушку в электрическую розетку, можно убить. Когда дело доходит до опасности, сила тока - мера того, сколько тока проходит через тело - более важна, чем напряжение.

Какие стеклянные предметы на линиях электропередач?

Все токи притягиваются к поверхности Земли. Если будет такая возможность, они выберут самый быстрый и легкий путь туда.Электричество может прыгать на несколько футов, чтобы выполнить эту задачу, поэтому были необходимы меры предосторожности, чтобы электричество в линиях электропередачи не сходило с их пути.

Стеклянные, керамические или пластиковые колпачки, обнаруженные на некоторых опорах электроснабжения, не позволяют потоку электричества - или информации при обсуждении линий связи - покидать провод и следовать за опорой в землю. Компании впервые начали производить эти колпачки, называемые изоляторами, в 1880-х годах, чтобы позволить электричеству перемещаться на большие расстояния.Они необходимы сегодня, чтобы поддерживать работу сервиса.

Это не то же самое, что яркие шары или другие приспособления, висящие на длинных высоких проводах. Эти маркеры или маркерные шары служат предупреждением для низколетящих самолетов.

Изолированы ли жилые линии электропередач?

Хотя большинство опор электросети имеют изоляторы, большинство линий электропередач не изолированы. Даже в жилых районах. Жители часто предполагают, что линии электропередач изолированы, чтобы защитить людей от ударов в случае обрыва линии и падения на землю.Удивительно, но менее 10 процентов линий электропередач в жилых домах изолированы, так почему же люди имеют это заблуждение?

Они часто принимают водонепроницаемое покрытие на внешней стороне электрических линий за изоляцию, но оно используется для защиты оголенных проводов внутри, а не для защиты людей. Когда устанавливается изоляция, происходят две вещи:

  1. Она изнашивается под воздействием элементов, поэтому на нее нельзя полагаться, чтобы обезопасить людей.
  2. Он утяжеляет линию, вызывая большее провисание и требуя более высоких точек подключения на опорах электросети для соблюдения требований к дорожному просвету.

Недостатки перевешивают преимущества изоляционных линий, поэтому многие компании отказываются от расходов. Ситуация меняется в регионах, где возрастает риск возникновения лесных пожаров.

Вызывают ли линии электропередач лесные пожары?

По данным Калифорнийской комиссии по коммунальным предприятиям, около 10 процентов лесных пожаров возникают из-за линий электропередач. Это происходит, когда:

  • Ветер сдувает ветки деревьев в линии электропередач.
  • Линии ломаются под давлением и падают на сухие участки.
  • Столбы ломаются и соединяют провода под напряжением с травой и деревьями.

Это одна из причин, по которой коммунальные предприятия, муниципалитеты и владельцы недвижимости вырубают деревья вокруг линий электропередач.

Некоторые лесные пожары бесконтрольно бушевали на десятках тысяч акров земли, убивая людей и вызывая массовые разрушения. По этой причине такие компании, как Pacific Gas & Electric и Southern California Edison, выплатили сотни миллионов долларов компенсации за ущерб и, наконец, начали вкладывать больше средств в предотвращение пожаров.

К сожалению, размещение всех существующих линий под землей было бы слишком дорого и разрушительно. Однако размещение под землей является более безопасным вариантом для будущих разработок с точки зрения безопасности и в качестве компонента благоустройства сообщества. В конце концов, стандартная высота линий электропередачи могла быть отрицательной величиной.

Означают ли птицы или белки на проводе, что это безопасно?

Нет. Люди, не знакомые с принципами работы электричества, могут ошибиться, полагая, что линии изолированы и, следовательно, к ним можно прикасаться, когда птицы или белки безопасно садятся на провода.Другие думают, что ломаная линия мертва, если она не искрится на земле. Таким образом, линии электропередач вводят в заблуждение. Они могут выглядеть совершенно безопасными, но к ним могут быть смертельно опасны.

Причина, по которой птицы и другие мелкие животные могут сидеть на линии электропередачи и не пораниться, сводится к лени. Течения идут самым быстрым и легким путем туда, куда они направляются. Потребовалось бы ненужное время, чтобы электричество покинуло провод, прошло через белку и вернулось в линию.

К сожалению, иногда, когда белка или птица пробираются от провода к столбу или другому проводу, возникает дуга.Вместо того, чтобы оставаться в проводе, он проходит через животное к столбу, а затем на землю. То же самое может произойти, когда люди или филиалы подходят слишком близко.

Безопасно ли прикасаться к опоре электросети?

Люди регулярно прикрепляют листовки, ленты и другие предметы к столбам, но безопасно ли это делать? Нет. По мнению экспертов, паразитное напряжение может просочиться вниз по опоре электросети или по ближайшим деревьям в землю, окружающую опору. Вот почему возможно поражение электрическим током вне зависимости от того, коснется ли кто-нибудь токоведущий провод.

Кроме того, некоторые опоры электросети представляют другие опасности. Столбы электросети, помеченные X сбоку, подлежат замене. И это не всегда вопрос возраста. Они могли знать о проблемах, которые подвергали вас повышенному риску.

То же самое и с маленькими зелеными коробками для транзисторов, которые иногда устанавливают в жилых районах. Домовладельцам следует избегать озеленения ящиков и не позволять детям залезать на них во время игры.

Кто отвечает за линии электропередач к вашему дому?

В случае обрыва или падения линий электропередач, которые вызывают пожар или другой инцидент, коммунальная компания несет ответственность.А как насчет других проблем? В некоторых случаях домовладельцы несут ответственность за линии электропередач, идущие к их собственности. Их размер зависит от типа установленного оборудования и коммунальной компании.

Подземная электрическая служба: В целом, подземная электрическая сеть обеспечивает наименьшую ответственность для домовладельцев, но ее установка намного дороже, чем обычная линия электропередачи или наземное обслуживание. В конце концов, собственнику недвижимости остается только заботиться о содержании измерительной базы и кабелепровода клиента внутри конструкции или прикрепления к ней.

В подземных установках электрическая компания несет ответственность за:

  • Счетчик.
  • Трансформатор.
  • Кабель внутри кабелепровода.
  • Кабелепровод PPL.

Они оплатят счет за любой ремонт или регулировку, необходимые для этих деталей.

Надземное обслуживание: В традиционных электрических системах больше частей, за которые домовладельцы несут большую ответственность. Это одна из причин, по которой переход на подземный транспорт обходится так дорого.В то время как коммунальная компания покрывает транзистор, счетчик и линию обслуживания от опоры электросети до дома, домовладелец несет ответственность за:

  • Сервисный якорь.
  • Служебный входной кабель.
  • Основание счетчика.
  • Блок служебных предохранителей.

Собственники должны защищать оборудование на своей собственности. Любой необходимый ремонт и любые повреждения, вызванные этими компонентами, являются ответственностью владельца.

Стандартная высота линий электропередачи полностью зависит от города и штата, в котором они находятся, а также от типов линий электропередачи на опоре.Несмотря на рекомендуемые минимальные уровни дорожного просвета, начиная с 12 футов, отраслевые стандарты теперь склоняются к 35 футов или выше.

UtilityPoleDescriptions - Комиссия по коммунальным услугам Флориды

Домашняя страница > Потребительская помощь > Потребительский портал > Полюс > Описание опор электросети En Español

Что на полюсе полезности?


Вернуться к схеме полюсов электросети
  1. Статический провод
    Статический провод - это верхний провод столба, отводящий от источника разряды молнии. линии во время шторма.Без статического провода напряжение, индуцированное молнией, иначе было бы накапливаются на проводниках линии электропередачи во время удара молнии и вызывают повреждение. В статический провод подключается к заземляющему проводу.
  2. Заземляющий провод
    Заземляющий провод - это провод, который соединяет статический провод с заземляющим стержнем. Вы можете распознать заземляющий провод, потому что этот провод проходит по всей длине. полюса.
  3. A - B - C Этап
    Эти передающие провода несут электричество высокого напряжения от электростанций в три фазы, обычно обозначаемые A, B и C. Три фазных провода несут питание на подстанции, где понижено напряжение. От подстанций мощность распространяется линиями, называемыми фидерами.
  4. Трансмиссия
    По проводам передается электричество напряжением 69-500 киловольт (кВ) от электростанции к подстанциям.Вы можете думать о напряжении как о давлении позади электрического тока, подталкивающего электричество к месту назначения.
  5. Помещение для снабжения
    Обычно верхняя часть опоры, место питания используется для электрических линий. и другое вспомогательное оборудование. Национальный кодекс электробезопасности (NESC), начатый в 1913, устанавливает стандарты строительства, обслуживания и безопасности электрических линии в Соединенных Штатах.
  6. Первичный
    Провода первичной фазы являются частью проводов распределительной системы и несут электричество от подстанций на 5-30 киловольт (кВ). На старых полюсах вы часто можно увидеть первичные провода, поддерживаемые поперечинами.
  7. Понижающий трансформатор
    Трансформатор, легко узнаваемый по форме большой канистры, преобразует высокие первичное напряжение до более низкого напряжения, необходимого для домашнего использования.Присмотритесь, и вы убедитесь, что клемма высоковольтного трансформатора подключена к одной из первичных фазопроводящие провода. Корпус трансформатора крепится к заземляющему проводу на полюс, чтобы предотвратить возникновение опасных перепадов напряжения.
  8. Заземленная нейтраль (MGN)
    Линии распределения имеют заземленный нейтральный провод, чтобы обеспечить обратный путь для электричество.На многих полюсах, если распределительная линия также подключена к заземляющий провод (или заземляющий провод), линия называется многозаземленной нейтралью.
  9. Распределение
    Распределительные линии несут электроэнергию от электрической подстанции в дома и на предприятия. Электропитание в распределительных линиях может быть одной, двумя или всеми тремя фазами.
  10. Отказ вторичной службы - для загрузки
    Вторичный сервисный ответвление - это кабель, по которому электричество доставляется конечному пользователю.Следуйте за проводом от вашего дома к опоре электросети, и вы увидите, что вторичный Сервисный отвод состоит из трех проводов. Два изолированных «горячих» провода идёт от трансформатора, а голый нейтральный провод подключается к земле провод на опоре. Вторичные линии обычно имеют напряжение 120/240 В.
  11. Зона безопасности работников связи
    Эта зона безопасности, также называемая нейтральным пространством, представляет собой пространство между нижним запасом проводник или оборудование и высшие кабели связи или оборудование.Кроме того для разделения высоковольтных линий и проводов связи предусмотрена зона безопасности. маневровая для линейных монтеров и связистов.
  12. Помещение связи
    Обычно самая низкая область на опоре, пространство связи используется для кабеля телевизионные, широкополосные и телефонные провода. Для всех насадок требуется разрешение.
  13. Линии связи
    Кабельное телевидение и широкополосные провода обычно являются самыми верхними линиями связи. Телефонные кабели часто привязаны к стальной нити в нижней части коммуникаций. космос. Настоящая телефонная опора поддерживает только телефонные провода, а коммунальные услуги совместного использования к столбу прикреплены электрические и коммуникационные кабели.
  14. Опора для служебных нужд
    • Высота опор от 20 до 100 футов; стандартный столб имеет высоту 35 футов.
    • Популярные полюсные деревья включают пихту Дугласа, южную сосну и западный красный кедр.
    • Поляки зарыты в землю примерно на 6 футов и расположены на расстоянии 125 футов друг от друга.
    • Срок службы деревянного столба составляет около 30-40 лет.Зондирование, бурение и обследование керна дать информацию о состоянии полюса.
    • Вес навесного оборудования, влажность, вибрация и оседание усиливают нагрузку на опоры.
    • Опоры электросети также могут быть изготовлены из бетона, стали или композитного стекловолокна.

  15. Растительность
    Все растения и деревья, посаженные вокруг столбов и под проводами, следует регулярно подрезать. чтобы избежать вмешательства в электрическую систему, особенно во время грозы.Полезность компании несут ответственность за обрезку растений на своих сервитутах, а домовладельцы можно сажать кусты и деревья меньшего размера, которые останутся ниже линий электропередачи.
  16. Штанга заземления
    Заземляющий стержень закапывают в землю рядом с основанием опоры электросети. Поскольку заземляющий стержень подключается к заземляющему проводнику, когда молния попадает в столб или статический провод, скачок высокого напряжения проходит по заземляющему проводу на землю. стержень и безопасно в землю.

Todas las Descripciones del Poste


Volver a la Imagen del Poste
  1. Alambre Estático
    El alambre estático es el cable más alto del poste, el cual drena de las líneas de energía eléctrica los sobrevoltajes causados ​​por los rayos durante una tempestad. Sin el alambre estático, el voltaje creado por los rayos aumentaría en loscontricos eléctricos, dañándolos.El alambre estático queda conectado a la varilla de conexión a tierra.
  2. Cable de Tierra
    El cable de tierra es un cable que conecta el alambre estático a la varilla de conexión a tierra. Se reconoce la varilla de conexión a tierra ya que corre a todo lo largo del poste.
  3. Корпуса A - B - C
    Estos Cable de transmisión llevan electricidad de alto voltaje de las plantas de electricidad en tres fases, normalmente designadas A, B y C.Las tres fases llevan la electricidad a subestaciones donde el voltaje es reducido. De las subestaciones, se distribuye la electricidad por medio de cable llamados circuitos de alimentación.
  4. Transmisión
    Los Cable de Transmisión llevan voltajes de 69 и 500 киловольт (кВ) de electricidad desde las plantas generadoras hasta las subestaciones. El voltaje es como la presión detrás del flujo eléctrico empujando la electricidad hacia su destino.
  5. Espacio de Abastecimiento
    El espacio de abastecimiento se usa para электрические кабели y otros equipos de abastecimiento y normalmente está en el área superior del poste. El Código Nacional de Seguridad Eléctrica (NESC, por sus siglas en inglés), que comenzó en 1913, establece los estándares para la construcción, mantenimiento y seguridad de las líneas eléctricas en los Estados Unidos.
  6. Conductores Primarios
    Кондукторы первичного кабеля, входящие в состав системы распределения и электрические сети, рассчитаны на 5 напряжений 30 киловольт (кВ). En postes más viejos, меню, которое находится в закрытом доступе, в том числе кабельные основные, soportados por barras transversales.
  7. Transformador de Distribución
    El transformador, el cual es fácil de reconocer por su forma de envase cilíndrico grande, convierte el alto voltaje primario en voltaje más bajo necesario para el uso en el hogar.Fíjese bien y verá que el terminal del transformador de distribución está conectado al cable de una de las fases primarias. La caja del transformador está conectada al cable de tierra en el poste para evitar el desarollo de peligrosas diferencias en voltaje.
  8. Conexión Neutral Múltiple a Tierra
    Las líneas de distribución tienen una conexión нейтральный и tierra para proofer una vía de retorno para la electricidad.En muchos postes, si la línea de distribución está conectada a la conexión нейтральный на tierra (o проводник де tierra), la línea se llama conexión нейтральный, múltiple a tierra.
  9. Distribución
    Los cable de distribución llevan electricidad de la subestación electrica a los hogares y negocios. La electricidad en los cable de distribución puede ser de una, dos o tres fases.
  10. Ramal de Acometida - Al Consumidor
    El ramal de acometida es el cable que lleva la electricidad al consumidor.Si sigue el cable de su casa al poste, verá que el ramal de acometida, состоит из проводников кабелей. Los dos кабели входят в комплект поставки «calientes» salen del transformador и el cable нейтральный, соединенный с кабелем tierra. Los кабели secundarios normalmente tienen un voltaje de 120/240 V.
  11. Zona de Seguridad para el Trabajador en Comunicaciones
    La zona de seguridad, también llamada zona нейтральная, es el espacio entre el проводник де abastecimiento o equipos más bajo y las líneas de comunicaciones o equipos más altos.Адемас де сепарар лас линеас де alto voltaje де лас линеас де comunicaciones, ла зона де seguridad ле deja espacio a los técnicos y trabajadores de comunicaciones para hacer su trabajo.
  12. Espacio para Comunicaciones
    El espacio para comunicaciones normalmente el área más baja del poste, se utiliza para televisión por cable, banda ancha y líneas telefónicas.
  13. Líneas para Comunicaciones
    Normalmente, las líneas para televisión por cable y para banda ancha se encuentran en la parte superior de las líneas para comunicaciones.Los cable para teléfono están, a menudo, amarrados a un filamento de acero en la parte inferior del espacio para comunicaciones. Un verdadero poste de teléfono soporta solamente líneas telefónicas, mientras que un poste de uso mixto soporta cable tanto de electricidad como de comunicaciones.
  14. Poste de Electricidad y Comunicaciones
    • Los postes miden de 20 на 100 pies de altura; un poste estándar mide 35 пирогов.
    • Árboles populares para postes includes abeto Douglas, pino sureño y cedro rojo occidental.
    • Los postes son enterrados hasta 6 pies en la tierra y espaciados de aproximadamente 125 pies uno de otro.
    • Un poste de madera dura de 30 a 40 años. Inspecciones por medio de ondas de sonida, taladro y sacando un pedazo del nucleo del poste dan información sobre la condición del mismo.
    • El peso de los equipos y cabin, el contenido de humedad, la vibración y el asiento añaden fatiga a los postes.
    • También se hacen postes de concreto, acero o un compuesto de fibra de vidrio.
  15. Vegetación
    Todas las plantas y árboles sembrados alrededor de los postes y debajo de los cable deben ser podados a menudo para evitar que interfieran con el sistema eléctrico, especialmente durante tempestades. Las compañías eléctricas son ответственные де podar la Vegetación en sus servidumbres y los dueños de hogares pueden sembrar plantas y árboles más pequeños que se mantengan a una altura por debajo de las líneas elevadas.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
