определение понятия, для чего нужно, как работает

Работа современного электрооборудования недопустима без грамотно организованной защиты от случайного поражения электрическим током. Для этих целей используются специальные устройства, которые называются заземляющими. Таким образом, заземление – это преднамеренно организованная система, обеспечивающая нормальные условия функционирования электрооборудования.

О заземлении простыми словами

Само понятие «заземление» происходит от слова «земля», то есть почва или грунт, назначение которых – служить отводом для опасных токов, стекающих по специально организованной цепи. Для ее образования необходимо неразрывное соединение всех частей защитной системы, которое начинается от точки контакта корпуса заземляющего элемента и заканчивается погруженным в землю элементом заземляющего устройства (ЗУ).

Внешний контур заземления частного дома (слева). Заземление внутри помещения (справа), заземляющий проводник указан пунктирной линией.

Согласно определениям, приводимым в техдокументации, заземление это есть преднамеренное электрическое соединение металлических корпусов агрегатов со специальным заземляющим контуром. Исходя из рассмотренных фактов, можно сделать вывод, что заземлением называют преднамеренный электрический контакт защищаемого оборудования с грунтом.

Требования к заземлению

После того как разобрались с тем, что является определением самого понятия заземления – можно перейти к тем категориям и нормам, которые вводятся действующими стандартами. Согласно ПУЭ к заземляющему устройству в первую очередь предъявляются следующие требования:

  • назначение ЗУ – эффективно отводить опасные токи в землю, для чего в их конструкции предусмотрен целый набор проводников и металлических прутьев;
  • заземлению подлежат все части электроустановки, включая металлические дверцы щитов;
  • суммарное переходное сопротивление контактов в системе заземления не должно превышать 4-30 Ом;
  • при ее обустройстве в распределенных нагрузках обязательно использование системы выравнивания потенциалов (ее назначение – устранить неравномерность распределения напряжений).

Дополнительная информация: Поскольку основное назначение заземления состоит в обеспечении безопасности работающего с оборудованием персонала – при его эксплуатации особое внимание уделяется надежности функционирования.

Качество его работы обеспечивается целым комплексом профилактических мероприятий и периодически организуемых испытаний.

Почему человека бьет током

Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.

Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.

Принцип работы заземления

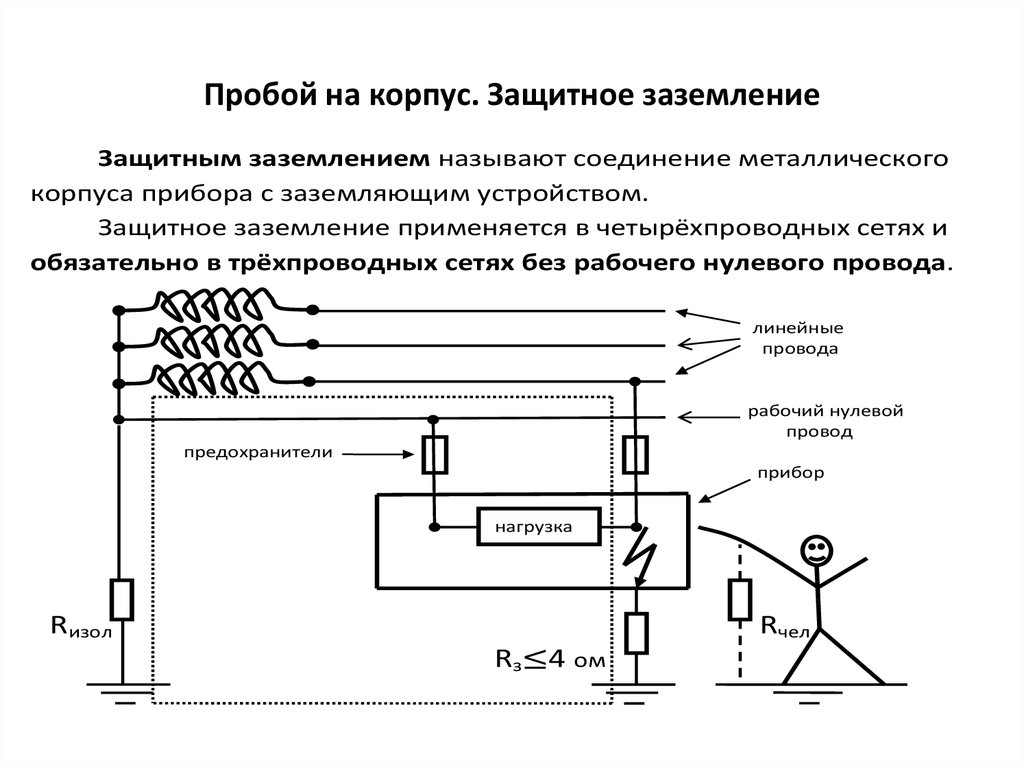

После ознакомления с определением заземляющих систем и предъявляемым к ним требованиям следует разобраться, что такое заземление и для чего оно предназначается. Для этого, прежде всего, следует знать, что ноги человека через железобетонный пол всегда в какой-то мере контактируют с землей.

При касании человеком корпуса оборудования, находящегося под воздействием высокого потенциала, ток протекает через его тело и ноги в землю, то есть он является звеном в этой цепочке.

Обратите внимание: Опасными для человека являются даже небольшие токи, а при достижении ими величины 100 мА возможен смертельный исход.

Для того чтобы понять, как работает заземляющая система – следует учесть, что корпус электрооборудования через набор проводников и металлических штырей соединяют с грунтом (заземляют). Благодаря этому преднамеренному соединению критичный для человека потенциал снижается до безопасного уровня. При этом аварийные токи «стекают» через заземленный корпус на землю, минуя человеческое тело.

Из чего состоит конструкция заземляющего устройства

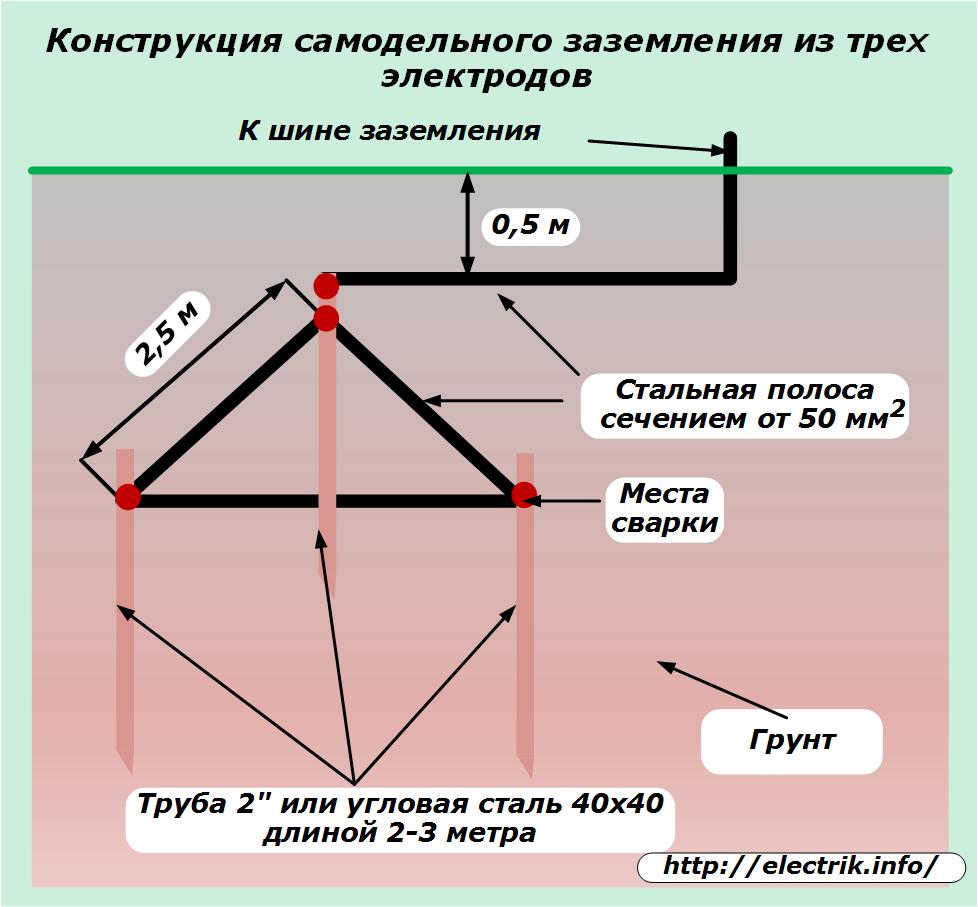

Сначала следует познакомиться с теми элементами, которые входят в состав его конструкции. Типовой заземляющий контур представляет собой сооружение из трех стальных заземлителей, вбитых в землю по углам траншеи, вырытой на глубину примерно 0,7-0,8 метра. Заземлителями могут быть стальные уголки или омедненные прутки.

Длина погруженной в почву части заземлителей должна быть не менее 2,5 метров. Точные значения этих параметров выбираются с учетом характера грунта в месте обустройства контура и климатических условий в данной местности. Подробно о заземляющем контуре и его монтаже вы можете узнать в нашей статье “Контур заземления, что собой представляет и как он работает”.

Выступающие из земли на 10-15 см части стальных заготовок свариваются между собой металлическими пластинами шириной 40 мм (толщиной не менее 4-х мм). В верхней части одного из вертикальных электродов устраивается контактная зона в виде наваренного на него болта с резьбой. На ней посредством гайки крепится конец идущей от корпуса заземляемого прибора медной шины, сечение которой не должно быть менее 6 кв.мм.

Дополнительная информация: Для снижения сопротивления цепи стекания аварийного тока это соединение иногда делается сварным.

Внешний контур заземления

По завершении основных работ траншея с размещенной в ней конструкцией засыпается откинутой ранее землей, из которой удаляются камни и ненужный мусор.

Согласно требованиям ПУЭ любая заземляющая система должна соответствовать техническим нормативам в части предельно допустимого сопротивления току утечки. Его величина должна быть:

  1. менее 8 Ом в промышленных сетях с фазным напряжением 220/127 Вольт;
  2. менее 4 Ом для линейных напряжений 380 Вольт;
  3. не более 30 Ом в бытовых сетях (этот показатель считается предельно допустимым).

Прокладываемая от конструкции ЗУ медная жила вторым своим концом фиксируется на специальной планке, монтируемой на распределительном щитке объекта (дома, в частности). Ее называют главной заземляющей шиной (ГЗШ), а предназначается она для сборки всех защитных проводников в одном месте. Медные жилы расходятся от нее непосредственно к потребителям (через розетки  к корпусам приборов).

Естественное и искусственное заземление

Естественное заземление – это предмет или сооружение, которое имеет надежный контакт с землей в силу выполняемых им функций. К этой категории можно отнести:

  • водопроводные и отопительные трубы, проложенные непосредственно в земле;
  • любые металлические конструкции и их элементы, имеющие хороший контакт с почвой;
  • оболочки сварочных и подобных им кабелей;
  • металлические закладные и шпунты и т.п.

Стоит заметить! На обустройство функционального заземления в этом случае не потребуется специальных усилий, так как элементы естественного заземлителя уже готовы к подключению заземляющих проводников.

Естественные заземлители

В ситуации, когда такие системы найти не удается – приходится заниматься монтажом самодельных ЗУ.

Искусственным заземлением считается преднамеренно организованный электрический контакт двух тел, одним из которых является защищаемый прибор, а вторым – так называемый «заземляющий контур». Эта его составляющая представляет собой специальную распределенную (иногда – точечную) конструкцию на основе металлических стержней, размещаемых глубоко в земле.

Как правило, в качестве вертикально забиваемых электродов применяются стальные прутки диаметром до 12 мм, имеющие длину не менее 2,5 метра. Для обустройства горизонтальных перемычек, обеспечивающих электрический контакт двух тел, берутся металлические уголки 50x50x6 мм и длиной 2,5-3 метра (их можно заменить трубами диаметром порядка 6 мм и более).

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла38Не помогла

Понятие о заземлении и заземляющих устройствах

Заземление – это намеренное соединение элементов электроустановки с заземляющим устройством.
Заземляющее устройство состоит из заземлителя (проводящей части или совокупности соединённых между собой проводящих частей, находящихся в электрическом контакте с землёй непосредственно или через промежуточную проводящую среду) и заземляющего проводника, соединяющего заземляемую часть (точку) с заземлителем.

Есть два вида заземлителей - естественные и искусственные.

К естественным заземлителям

относятся металлические конструкции зданий, надежно соединённые с землёй.

В качестве искусственных  заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединённых друг с другом стальными  полосами  или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

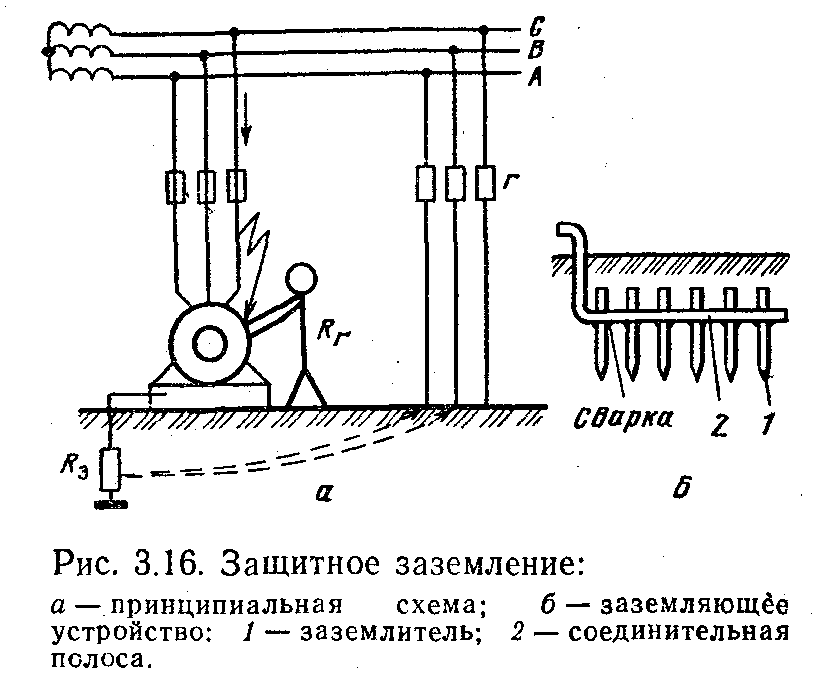

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека.

Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество искусственных заземлителей.

Заземлитель может быть простым металлическим стержнем (чаще всего стальным, реже медным) или сложным комплексом элементов специальной формы.

Качество заземления определяется значением сопротивления заземляющего устройства, которое  должно  быть  значительно  меньше  сопротивления  фазных  проводников  и  которое можно снизить, увеличивая площадь заземлителей или проводимость среды — используя множество стержней, повышая содержание солей в земле и т. д. Электрическое сопротивление заземляющего устройства определяется требованиями ПУЭ ("Правила  устройства  электроустановок").
В первую очередь условия работы устройства заземления  определяются удельным сопротивлением земли, а также электрическими параметрами защитных и заземляющих проводников. Сопротивление земли необходимо тщательно учитывать в каждом отдельном случае, так как разница на тех или иных участках может составлять до 100 тысяч раз.


В зависимости от целевого назначения, заземляющие устройства бывают рабочие, защитные и грозозащитные.
Защитные устройства  необходимы для защиты людей от поражающего действия электротока при непредвиденном замыкании фазы на нетоковедущие части электрической установки.
Рабочие устройства  предназначены для обеспечения необходимого режима функционирования электроустановки в любых условиях - как в нормальных, так и чрезвычайных.
Грозозащитные заземляющие устройства необходимы для заземления тросовых и стержневых громоотводов. Их задача – отвод тока молнии в землю.
Заземляющие устройства электроустановок во многих случаях могут выполнять одновременно несколько функций – к примеру, быть и рабочим и защитным.
При сдаче в эксплуатацию заземляющего устройства монтажная организация должна предоставить всю необходимую документацию в соответствии с нормами и правилами. Основным документом является  паспорт заземляющего устройства  – документ, который содержит всю информацию о параметрах заземляющего  устройства  (ЗУ)  и в который впоследствии будут заноситься все изменения.
Такие изменения часто касаются результатов обслуживания, когда   осуществляется   проверка   ЗУ.
Результаты   осмотра  ЗУ   и   возможного   ремонта   заносятся   в паспорт заземляющего устройства. Также часто необходимо проведение проверки технического состояния устройства с осуществлением замеров сопротивления. По результатам  такого обследования составляется протокол заземляющего устройства.

Измерение   сопротивления   контура   заземления   проводится   нашей    электроизмериельной  лабораторией.



Подробные консультации и стоимость услуг Вы можете получить , связавшись с нами:

  • тел/факс: (8212)21-30-20



Заземление - Термины и определения

Заземление, меры электробезопасности

Электропроводка

Электроустановки зданий

Термины и определения

Термин

Определение

1. Электроустановка

Совокупность машин, аппаратов, линий, заземляющих и защитных устройств, а также вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для безопасного производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид энергии.
Электроустановки по условиям электробезопасности разделяются на электроустановки до 1 кВ и электроустановки выше 1 кВ (по действующему значению напряжения)

2. Открытая или наружная электроустановка

Электроустановка, не защищенная зданием от атмосферных воздействий.
Электроустановка, защищенная только навесами, сетчатыми ограждениями и т.п., рассматривается как наружная

3. Закрытая или внутренняя электроустановка

Электроустановка, размещенная внутри здания, защищающего ее от атмосферных воздействий

4. Электропомещение

Помещение или отгороженная, например сетками, часть помещения, которые доступны только для квалифицированного обслуживающего персонала и в которых расположены электроустановки

5. Сухое помещение

Помещение, в котором относительная влажность воздуха не превышает 60 %. При отсутствии в таком помещении условий, приведенных в пп. 6 - 11, оно называется нормальным

6. Влажное помещение

Помещение, в котором пары или конденсирующаяся влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60 %, но не превышает 75 %

7. Сырое помещение

Помещение, в котором относительная влажность воздуха длительно превышает 75 %

8. Особо сырое помещение

Помещение, в котором относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой)

9. Жаркое помещение

Помещение, в котором под воздействием различных тепловых излучений температура превышает постоянно или периодически (более 1 сут.) +35° С (например, помещение с сушилками, сушильными и обжигательными печами, котельные и т.п.)

10. Пыльное помещение

Помещение, в котором по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводниках, проникать внутрь машин, аппаратов и т. п. Пыльные помещения разделяются на помещения с токопроводящей пылью и помещения с нетокопроводящей пылью

11. Помещение с химически активной или органической средой

Помещение, в котором постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию, токоведущие части электрооборудования и заземляющие устройства электроустановок

12. Квалифицированный персонал

Специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие квалификационную группу по технике безопасности, предусмотренную Правилами техники безопасности при эксплуатации электроустановок

13. Распределительное устройство (РУ)

Электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, заземляющие устройства, вспомогательные устройства (компрессорные, аккумуляторные и др. ), а также устройства защиты, автоматики и измерительные приборы

14. Открытое распределительное устройстве (ОРУ)

Распределительное устройство, все или основное оборудование которого расположено на открытом воздухе

15. Закрытое распределительное устройстве (ЗРУ)

Распределительное устройство, оборудование которого расположено в здании

16. Комплектное распределительное устройстве

Распределительное устройство, состоящее из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики и поставляемое в собранном или полностью подготовленном для сборки виде.
Комплектное распределительное устройство, предназначенное для внутренней установки, обозначается КРУ, а для наружной установки - КРУН

17. Подстанция

Электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, заземляющих и защитных устройств, устройств управления и вспомогательных сооружений.
В зависимости от преобладания той или иной функции подстанций они называются трансформаторными или преобразовательными

18. Заземляющее устройство

Совокупность заземлителя и заземляющих проводников

19. Заземлитель

Проводник (электрод) или совокупность электрически соединенных между собой проводников (электродов), находящихся в соприкосновении с землей или ее эквивалентом

20. Искусственный заземлитель

Заземлитель, специально выполняемый для целей заземления

21. Естественный заземлитель

Находящиеся в соприкосновении с землей или с ее эквивалентом электропроводящие части коммуникаций, зданий и сооружений производственного или иного назначения, используемые для целей заземления

22. Заземляющий проводник

Проводник, соединяющий заземляемые части с заземлителем

23. Заземленная нейтраль

Нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока)

24. Коэффициент замыкания на землю в трехфазной электрической сети

Отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания

25. Электрическая сеть с эффективно заземленной нейтралью

Трехфазная электрическая сеть выше 1 кВ, в которой коэффициент замыкания на землю не превышает 1,4

26. Изолированная нейтраль

Нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты, заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление

27. Заземление какой-либо части электроустановки или другой установки

Преднамеренное электрическое соединение этой части с заземляющим устройством

28. Защитное заземление

Заземление частей электроустановки с целью обеспечения электробезопасности

29. Зануление в электроустановках напряжением до 1 кВ

Преднамеренное электрическое соединение открытых проводящих частей (ОПЧ) с заземленной нейтралью источника трехфазного тока посредством PEN-проводника (система TN-C) или РЕ-проводника (система TN-S), с заземленным выводом источника однофазного тока - посредством РЕ-проводника (система TN-S)

30. Электрический удар

Патофизиологический эффект в результате прохождения электрического тока через тело человека или домашнего животного

31. Токоведущие части

Проводники или проводящие части, предназначенные для протекания тока в нормальных условиях, включая нулевой рабочий проводник и PEN-проводник

32. Опасные токоведущие части

Токоведущие части, которые при определенных условиях могут наносить вредный для здоровья электрический удар. PEN-проводник не относится к опасным токоведущим частям

33. Открытые проводящие части (ОПЧ)

Нетоковедущие проводящие части электроустановки, доступные прикосновению, которые могут оказаться под напряжением при повреждении изоляции токоведущих частей

34. Сторонние проводящие части (СПЧ)

Проводящие части, которые не являются частью электроустановки, но могут оказаться под напряжением при определенных условиях, в частности, при повреждении изоляции токоведущих частей электроустановки

35. Защитный проводник (РЕ-проводник)

Проводник, применяемый для выполнения защитных мер от поражения электрическим током в случае повреждения и для соединения открытых проводящих частей: - с другими открытыми проводящими частями; - со сторонними проводящими частями; - с заземлителем, заземляющим проводником или заземленной токоведущей частью

36. Уравнивающий проводник

Защитный проводник (РЕ-проводник), применяемый с целью уравнивания потенциалов (см. п. 70)

37. Нулевой защитный проводник (РЕ-проводник) в электроустановках напряжением до 1 кВ

Проводник в системе TN-S, соединяющий открытые проводящие части (ОПЧ) с заземленной нейтралью источника трехфазного тока, с заземленным выводом источника однофазного тока, с заземленной средней точкой источника в сетях постоянного тока (система TN)

38. Магистраль заземления, уравнивания или зануления

Заземляющий, уравнивающий или нулевой защитный проводник с двумя или более ответвлениями

39. Рабочее заземление

Заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки

40. Нулевой рабочий проводник (N-проводник) в электроустановках до 1 кВ

Проводник в системе TN-S, используемый для питания электроприемников, соединенный с заземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с заземленным выводом источника однофазного тока, с заземленной средней точкой источника в трехпроводных сетях постоянного тока

41. PEN-проводник

Проводник в трехфазной системе TN-C, который присоединен к заземленной нейтрали источника и одновременно выполняет функции нулевого защитного проводника (РЕ-проводника) и нулевого рабочего проводника (N-проводника)

42. Замыкание на землю

Случайное соединение находящихся под напряжением частей электроустановки с конструктивными частями, не изолированными от земли, или непосредственно с землей

43. Замыкание на корпус

Случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями (ОПЧ), нормально не находящимися под напряжением

44. Ток повреждения

Ток, появившийся в результате повреждения или перекрытия изоляции

45. Ток замыкания на землю

Ток, стекающий в землю через место замыкания

46. Сверхток

Ток, значение которого превосходит наибольшее рабочее значение тока электроустановки

47. Ток короткого замыкания

Сверхток, обусловленный повреждением с малым сопротивлением между точками, находящимися под разными потенциалами в нормальных рабочих условиях

48. Ток перегрузки

Сверхток в электрической цепи электроустановки при отсутствии электрических повреждений

49. Электрическая цепь

Совокупность устройств или сред, через которые может протекать электрический ток

50. Сопротивление заземляющего устройства

Отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю

51. Эквивалентное удельное сопротивление земли с неоднородной структурой

Такое удельное сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой Термин «удельное сопротивление», применяемый в Нормах для земли с неоднородной структурой, следует понимать как «эквивалентное удельное сопротивление»

52. Зона растекания

Область земли, в пределах которой возникает заметный градиент потенциала при стекании тока с заземлителя

53. Зона нулевого потенциала

Зона земли за пределами зоны растекания

54. Напряжение на заземляющем устройстве

Напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземляющее устройство и зоной нулевого потенциала

55. Напряжение шага

Напряжение между двумя точками земли, обусловленное растеканием тока замыкания на землю, при одновременном касании их ногами человека

56. Напряжение относительно земли при замыкании на корпус

Напряжение между этим корпусом и зоной нулевого потенциала

57. Напряжение при повреждении изоляции

Напряжение на открытых проводящих частях оборудования или сторонних проводящих частях по отношению к зоне нулевого потенциала при повреждении изоляции

58. Предельно допусти мое напряжение при повреждении

Наибольшее напряжение, которое допускается на открытых проводящих частях по отношению к зоне нулевого потенциала при повреждении изоляции

59. Прямое прикосновение

Электрический контакт между человеком или домашним животным и опасными токоведущими частями, находящимися под напряжением

60. Косвенное прикосновение

Электрический контакт между человеком или домашним животным и опасными токоведущими частями через одно или более повреждение изоляции между ними и ОПЧ и СПЧ

61. Напряжение прикосновения

Напряжение между двумя точками цепи тока замыкания на землю (на корпус) при одновременном прикосновении к ним человека или домашнего животного

62. Ожидаемое напряжение прикосновения

Часть напряжения при повреждении, появляющаяся между доступными проводящими частями, которых может одновременно коснуться человек или домашнее животное

63. Ток прикосновения

Ток, который может протекать через тело человека или тело домашнего животного, когда человек или животное касаются одной или более доступных проводящих частей. Ток прикосновения может протекать при нормальных или аварийных условиях

64. Поражающий ток

Ток, проходящий через тело человека или домашнего животного, характеристики которого могут обусловить патофизиологические воздействия

65. Ток утечки

Ток, который протекает в землю или на сторонние проводящие части в электрически неповрежденной цепи

66. Ток утечки в сети с заземленной нейтралью

Ток, протекающий по участку электрической цепи, соединенному параллельно с нулевым рабочим проводником, а при отсутствии нулевого рабочего проводника - ток нулевой последовательности

67. Ток утечки в сети с изолированной нейтралью

Ток, протекающий между фазой и землей в сети с изолированной нейтралью

68. Ток утечки в сети постоянного тока

Ток, протекающей между полюсом и землей в сети постоянного тока

69. Выравнивание потенциала

Снижение разности потенциалов между заземляющим устройством и поверхностью земли путем электрического соединения его с уложенными в земле защитными проводниками.
Выравнивание потенциала предназначено для предотвращения появления опасных напряжений прикосновения и шага на территории электроустановки при повреждении изоляции, а также при нормальных и вынужденных режимах, не сопровождающихся повреждением основной изоляции в электроустановках, использующих землю в качестве цепи обратного тока, например, в электроустановках электрифицированных железных дорог

70. Уравнивание потенциалов

Снижение разности потенциалов между доступными одновременному прикосновению открытыми проводящими частями (ОПЧ), сторонними проводящими частями (СПЧ), заземляющими и защитными проводниками (РЕ-проводниками), а также PEN-проводниками, путем электрического соединения этих частей между собой

71. Защитное уравнивание потенциалов

Уравнивание потенциалов с целью обеспечения электробезопасности

72. Зажим уравнивания потенциалов

Зажим, присоединенный к ОПЧ или СПЧ и предназначенный для электрического соединения с системой уравнивания потенциалов

73. Зажим защитного уравнивания потенциалов

Зажим уравнивания потенциалов, выполненный с целью обеспечения электробезопасности

74. Основная защита (защита от прямого прикосновения)

Применение мер, предотвращающих прямой контакт

75. Основная изоляция

Изоляция опасных токоведущих частей, которая обеспечивает основную защиту от электрического удара

76. Защита при повреждении (защита при косвенном прикосновении)

Применение мер, предотвращающих вредное действие повреждения изоляции. Вредное действие включает электрический удар при косвенном прикосновении к опасным токоведущим частям

77. Автоматическое отключение питания

Разрыв одного или более токоведущих проводников, выполняемый автоматическим защитным устройством в случае его повреждения

78. Защитное устройство от сверхтока

Механическое выключающее устройство, способное включать, пропускать и отключать токи при нормальных условиях, а также включать, пропускать и автоматически отключать токи при аварийных условиях работы сети, таких как перегрузка и короткое замыкание

79. Дополнительная защита

Применение мер для исключения или смягчения электрического удара в случае повреждения основной защиты и/или защиты при повреждении изоляции

80. Защитное отключение в электроустановках напряжением до 1 кВ

Автоматическое отключение всех фаз (полюсов) участка сети, обеспечивающее безопасные для человека сочетания тока и времени его прохождения при замыканиях на корпус или снижении уровня изоляции ниже определенного значения

81. Устройство защитного отключения или УЗО-Д

Механическое выключающее устройство, предназначенное для включения, прохождения и отключения токов при нормальных условиях эксплуатации, и которое может обеспечивать автоматическое размыкание контактов, когда разностный ток достигает заданного значения при определенных условиях

82. Разностный (дифференциальный) ток (I?)

Векторная сумма токов, протекающих через дифференциальное токовое устройство, такое как УЗО-Д

83. Двойная изоляция электроприемника

Совокупность основной и дополнительной изоляции, при которой доступные прикосновению части электроприемника не приобретают опасного напряжения при повреждении только основной или только дополнительной изоляции (оборудование класса II)

84. Усиленная изоляция

Изоляция опасных токоведущих частей, которая обеспечивает степень защиты от электрического удара эквивалентную двойной изоляции

85. Электрическое разделение

Защитная мера, при которой опасная токоведущая часть отделяется от всех других цепей и частей, от земли, и защищается от возможности прямого прикосновения

86. Простое разделение

Разделение между цепями или цепью и землей посредством основной изоляции

87. Защитное разделение

Отделение одной электрической цепи от других посредством двойной изоляции, или - основной изоляции и защитного экранирования, или - усиленной изоляции

88. Система сверхнизкого безопасного напряжения (БСНН, ЗСНН, ФСНН)

Совокупность технических мер защиты от прямого и косвенного прикосновений, которые характеризуются применением сетей с напряжением, не превышающим 50 В переменного тока или 120 В постоянного тока, питаемых от источников питания, обеспечивающих степень безопасности, равноценную степени, обеспечиваемой безопасным разделяющим трансформатором, и устройством электрических цепей, обеспечивающих необходимую степень безопасности (оборудование класса III)

89. Безопасный разделяющий трансформатор

Трансформатор, предназначенный для отделения сети, питающей электроприемник, от первичной электрической сети, а также от сети заземления или зануления, с целью обеспечения электробезопасности

90. Ограждение

Часть, обеспечивающая защиту от прямого контакта со стороны обслуживания

91. Оболочка

Часть, окружающая наружные части оборудования с целью предотвращения доступа к опасным токоведущим частям со всех сторон

92. Экран

Проводящая часть, которая окружает или отделяет электрические цепи и/или проводники

93. Защитный экран

Экран, используемый для отделения электрической цепи и/или проводников от опасных токоведущих частей

94. Защитное экранирование

Отделение электрических цепей и/или проводников от опасных токоведущих частей защитным экраном, соединенным с системой уравнивания потенциалов, и предназначенное для обеспечения защиты от электрического удара

Для чего служит заземление? Определение, фото, видео

Автор Alexey На чтение 7 мин. Просмотров 50 Опубликовано Обновлено

Если обычного человека спросить, для чего нужно заземление, то ответ будет примерно таким: «Чтобы током не ударило». Приведённая формулировка правильно характеризирует предназначение данного устройства, но она является неполной.

Помимо обеспечения защиты человеческого организма от поражения электрическим током, у заземления есть и другие функции, о которых будет рассказано ниже. Для начала нужно понять значение данного термина, расшифровав определение, данное одной из важнейших книг в профессии электрика, которая называется «Правила Устройства Электроустановок», сокращённо ПУЭ:

Для простого обывателя данная сухая формулировка мало что значит, поэтому ниже будет поэтапно расписано значение каждого слова.

Расшифровка терминов

Многие люди представляют себе заземление в виде металлического штыря, закопанного в земле, с тянущимся от него проводом, идущим к электрощиту.

На самом деле, металлическая конструкция, закапываемая в грунт, является заземлителем, а совокупность заземлителя и подключенных к нему проводов называется заземляющим устройством (ЗУ).

на рисунке изображены составные части заземления

Как видно из определения ПУЭ, заземление – это, прежде всего процесс, выполнение которого должно обеспечивать электротехническую защиту людей и оборудования.

Говоря о заземляемом оборудовании, как о защите от поражения, подразумевают защитное заземление. Термин «электрическое соединение» означает подключение при помощи проводников.

Точкой сети может быть место соединения с ЗУ как токонесущего проводника, так и защитного провода, экрана или брони кабеля.

провод заземления или точка соединения ЗУ к контуру заземления

Электроустановкой называют совокупность аппаратов, машин, оборудования, конструкций, сооружений, помещений, предназначенных для генерации, трансформации, распределения и передачи электроэнергии, а также для преобразования в другие типы энергии.

Назначение заземления

Вышеописанная терминология пока не дает ответ на вопрос, зачем необходимо заземление, но приближает к пониманию сути вещей. Интуитивно понятно, что напряжение на заземлённых точках пребывающего в нормальном состоянии оборудования будет равным нулю.

Удельные сопротивления некоторых грунтов

Идеальное заземление должно обладать бесконечно малым сопротивлением ЗУ, чтобы обеспечивать падение напряжения до нуля при бесконечно больших значениях пропускаемых токов.

Иными словами, идеальное заземление обеспечивает зануление любых возникающих в заземлённой точке потенциалов. На практике сопротивление заземления (очень важная характеристика) – зависит от площади контакта заземлителя, характера окружающих его грунтов, их влажности, солёности, плотности.

Также немаловажную роль играет поперечное сечение заземляющих проводов, которое согласно ПУЭ не должно быть меньше 6мм². Падение напряжения на заземлённом металлическом корпусе электроприбора при замыкании на него фазного провода будет зависеть от сопротивления заземления и максимально возможного тока в цепи.

Таким образом, должно быть обеспечено снижение до безопасного для жизни и здоровья уровня разности потенциалов между заземляемым электрооборудованием и землёй.

Совокупная защита заземляющих устройств и предохранителей

Естественно, что одно только заземление не может обеспечить безопасную жизнедеятельность человека, даже, если бы оно было идеальным – ведь тогда в электрических цепях электрооборудования, при повреждении изоляции токонесущих проводов произойдёт короткое замыкание, которое неминуемо приведёт к возгоранию, если не принять дополнительные защитные меры в виде применения предохранителей и автоматических выключателей.

Поэтому, помимо снижения до безопасного значения разности потенциалов, заземление должно обеспечивать ток утечки, достаточный для того, чтобы сработали автоматы защиты и предохранители.

Поскольку нулевой провод электросети имеет достаточно малое сопротивление, и к тому же его заземляют как на трансформаторной подстанции, так и повторно по пути прохождения, то связка заземление плюс зануление корпусов оборудования даёт лучшие результаты, обеспечивая быстрое срабатывание защиты в случае пробоя изоляции.

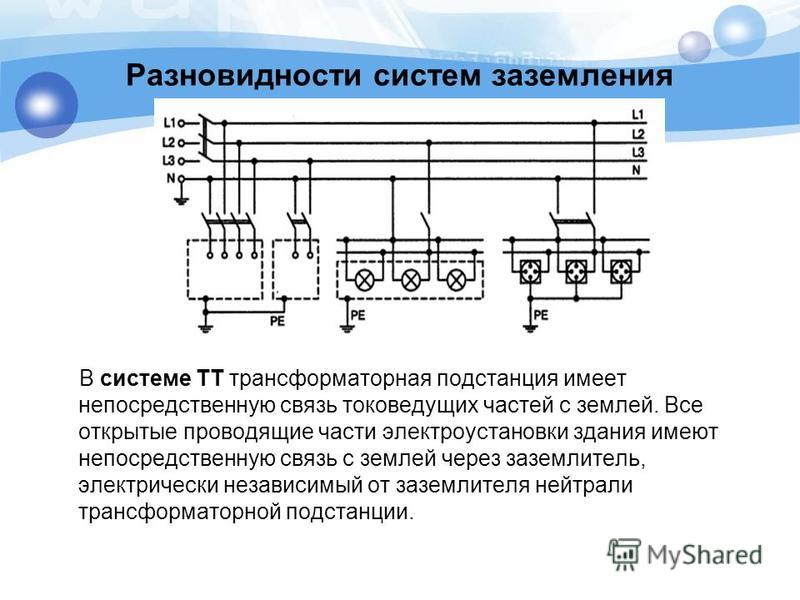

Система заземления tn-c-s

Если сопротивление заземления достаточно высокое, то защитный автомат может не сработать за короткий период времени. В этом случае необходимо применить устройство защитного отключения, моментально реагирующее на очень малые токи утечки.

Заземление и зануление в системах энергоснабжения

Заземлять каждый корпус электроприбора невыгодно, и нет возможности обеспечить надлежащее качество заземлителя в различных условиях.

Поэтому заземление электрооборудования и бытовой техники осуществляется при помощи линий электропередач, которые имеют, в зависимости от системы, защитный заземляющий провод PE (protect earth – защита землёй). Таких систем электроснабжения, имеющих провод заземления всего три:

  1. устаревшая TN-C, где PE и рабочий ноль N совмещены в одном проводе PEN;
  2. TN-S, где PE и N соединены только в контуре заземления трансформатора и больше нигде не контактируют;
  3. TN-C-S, PE и N совмещены до точки разделения, после которой больше не соединяются.

TN означает заземлённая нейтраль, S – разделённый, C – совмещённый. В системе TN-C защитные функции, которые должно выполнять заземление осуществляет зануление PEN проводом корпусов электроприборов.

Данная схема не является безопасной, поэтому была упразднена, а на смену ей пришли системы энергоснабжения TN-S и TN-C-S, обеспечивающие более безопасную электротехническую защиту при помощи дополнительного заземляющего провода PE.

Обозначение проводников

Заземление электросетей многоквартирного дома по данным схемам должны выполняться исключительно специалистами.

Собственноручно заземлённый защитный провод

Ответом на вопрос, как сделать заземление самостоятельно будет система ТТ, где не надо выполнять работ по разделению PEN, достаточно установить индивидуальное заземляющее устройство и соединить его с шиной PE.

Поскольку сопротивление кустарного заземлителя будет больше, чем заземление плюс зануление, то обязательным условием является применение УЗО, которое отреагирует на возникший ток утечки и отключит питание.

На неофициальном уровне можно договориться со службами энергоснабжения о самостоятельном разделении PEN провода на вводном распределительном устройстве частного дома.

В данном случае осуществляется заземление и зануление главной заземляющей шины, с последующим разделением PEN на рабочий N и защитный PE провод.

Осуществляя подобный электромонтаж, всегда нужно помнить важное правило – недопустимо использовать в качестве заземляющего устройства трубопроводы коммуникаций, это может быть смертельно опасным как для членов семьи, так и для соседей. Изготовляют заземлитель из металлопроката различной формы профиля, монтаж осуществляют электросваркой.

Плакат сечение проводников , материал заземления

Обязательно нужно проконсультироваться со специалистом, и попросить его потом измерить сопротивление получившегося заземлителя, которое не должно превышать 30 Ом.

Заземлённое неэлектрическое оборудование

Термин защитное заземление применяется не только по отношению к электрооборудованию. Очень часто заземляют металлические конструкции, которые в принципе не имеют ничего общего с электротехникой, и не соприкасаются с изоляцией кабелей, которая может повредиться.

Например, стальные поручни эстакад и галерей должны быть заземлены, также как и различные трубопроводы и даже металлическая ванна в санузле. Возникает резонный вопрос, зачем требуется заземление данных конструкций, если их функции далеки от использования электроэнергии?

Ответ заключён в том, что опасные потенциалы могут возникнуть не только при пробое изоляции. Очень большим электромагнитным воздействием обладает разряд молнии, происходящий на расстоянии сотен метров, при котором на металлических поверхностях индуцируется опасная разница потенциалов.

Принцип молниезащиты от вторичных проявлений молний (первичный – это прямое попадание) состоит в том, что при помощи системы уравнивания потенциалов (СУП), соединённой с заземлением, наведённые в проводниках токи стекают в землю. Также СУП, установленная в ванной, защищает от статического электричества, возникающего при трениях молекул воды в потоке.

Система уравнивания потенциалов



Наведённое молнией, также как и статическое перенапряжение может достигать нескольких киловольт, чего достаточно для возникновения искры, что является критически опасным для трубопроводов и объектов хранения жидких, газообразных, пылеобразных горючих, легко воспламеняемых, взрывоопасных веществ.

Поэтому нормативные требования по заземлению к таким объектам являются максимальными

Применение заземляющих устройств в радиоаппаратуре

В электронике заземление применяют для подавления влияния электромагнитных помех, защищая от них электронные цепи путём помещения их в заземлённый корпус, выполняющий роль экрана.

Подобное экранирование осуществляется и для чувствительных проводов при помощи оплётки кабеля. Но не стоит путать заземление с термином «земля», означающим условное принятие нуля потенциала в некотором узле цепи.

В радиопередающей технике заземление служит для улучшения эффективности излучения стационарной антенны, которое достигается увеличением емкости между излучателем и противовесом (землей).

Рабочее заземление

Согласно Правилам устройства электроустановок, рабочим (или функциональным/технологическим) заземлением называется заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки, но не в целях электробезопасности.

Подразумевается, что оборудование работает надежно, а если сопротивление функционального заземления ≤4 Ом, то проблемы электробезопасности вообще исключены.

Понятие функционального заземления (далее FE) для сетей питания информационного оборудования и систем связи описано в следующих нормативных документах:

  • ГОСТ Р 50571. 22-2000, п. 3.14 (707.2): «Функциональное заземление: заземление для обеспечения нормального функционирования аппарата, на корпусе которого по требованию разработчика не должен присутствовать даже малейший электрический потенциал (иногда для этого требуется наличие отдельного электрически независимого заземлителя)».
  • ГОСТ Р 50571.21-2000, п. 548.3.1: «Функциональное заземление может выполняться путем использования защитного проводника (РЕ-проводника) цепи питания оборудования информационных технологий в системе заземления TN-S.

Допускается функциональный заземляющий проводник (FE-проводник) и защитный проводник (РЕ-проводник) объединять в один специальный проводник и присоединять его главной заземляющей шине (ГЗШ)».

Для правильного понимания определений, данных выше, необходимо договорится о смысле некоторых слов:

  • «Как правило» подразумевает, что требование (условие, решение) является преобладающим. Его несоблюдение возможно, но требует весомых обоснований.
  • «Допускается» означает, что условие следует выполнять лишь как исключение в силу вынужденных обстоятельств.
  • «Рекомендуется» – решение является оптимальным, но его выполнение не обязательно.
  • «Может» символизирует правомерный вариант, один из нескольких.



Причины распространения функционального заземления

Первая причина
В 90-х гг. с увеличением распространения вычислительной техники, мощность которой постоянно увеличивалась, возникла необходимость обеспечить ее надежную работу в сетях типа ТN-C.

На рис. 1 показана схема рабочего заземления с использованием PEN-проводника (совмещенного нулевого рабочего N и нулевого защитного PE):

Информация передается по линии связи между 2-мя компьютерами. Возьмем за отправную точку корпусное заземление. Заземление, выполненное проводником РЕN, по которому текут рабочие токи, приводит к разнице потенциалов между корпусами приборов. Получается, что в линию связи вносится разница потенциалов, пульсации, гармоники и высокочастотные помехи при работе оборудования с большими реактивными токами.

Решением проблемы служило локальное применение отдельной системы рабочего заземления, которое обеспечивало устойчивую работу компьютеров. Стоит отметить, что стоимость перехода на «пятипроводную» систему типа TN-S была значительно выше.

Вторая причина
Распространению функционального заземления также способствовало плохое состояние защитного заземления в электроустановках. При поставках «чувствительной» электронной техники от заказчика требовалось создание отдельного заземления.

Третья причина
Возникновение специфических и строгих требований по защите информации, особых лабораторий и других аналогичных объектов также послужило распространению FE.



Основные схемы выполнения функционального заземления

Вариант «А» существует и даже исполняется, но является самым опасным из представленных с точки зрения электробезопасности и безопасности объекта в целом. Подробные объяснения приведены ниже.

Вариант «В» является формальным подходом, выполнение системы с его использованием полностью законно. Это качественное защитное заземление с радиальной схемой разводки, которое используется для вновь строящихся объектов.

Вариант «С» – удобная схема для реконструируемых объектов. С точки зрения воздействия помех на ответственное оборудование данный вариант значительно лучше, чем «В».

Недостатки варианта «А»:

1. Разрушается целостность основной системы уравнивания потенциалов, что приводит к появлению разности потенциалов на независимых системах заземления в процессе эксплуатации.

Причины появления разности потенциалов могут быть такими:

2. Крайне низкие токи короткого замыкания фаза-корпус относительно сетей типа TN-S со всеми вытекающими последствиями (см. рис. 3).

Рис. 3. Схема протекания тока замыкания на корпус аппарата при использовании независимого функционального заземления в сети типа TN

FE не имеет точки соединения с ГЗШ и с нейтралью, и токи короткого замыкания составят только десятки ампер. Ситуация ухудшается отсутствие в цепи устройства защитного отключения. Максимальный ток короткого замыкания составит 36,6 А:

Время отключения составит 30-120 сек, и все это время на корпусе будет присутствовать практически фазное напряжение по корпусным элементам, и протекать ток большой величины, что может привести к возгоранию. При наличии автоматов с номинальным рабочим током более 32 А цепь вообще не отключится.

Повторим: вариант «А» использовать для сетей типа TN-S крайне опасно.





Ф – сетевой фильтр, ФЗ – фильтр заземления.

Вариант «D» демонстрирует соединение FE и ГЗШ с использованием разрядника уравнивания потенциалов. Вариант имеет проблему: он сработает только в случае заноса потенциала при грозовых разрядах, когда разница в напряжении достаточна для срабатывания разрядника (600-900В). В остальных случаях целостность системы основного уравнивания потенциалов электроустановки остается нарушенной и электробезопасности при первичном пробое не обеспечивается.

Вариант «Е» разработан с учетом установки в разрыв проводника уравнивания потенциалов дроссельного фильтра заземления (например, «Квазар Ф-ХХХРЕ», изготовитель ГК «Полигон»).

Варианты «F», «G», «H» показывают построение FE с постепенным улучшением уровня защиты ответственного электрооборудования от помех без проблем с электробезопасностью.



Функциональное заземление в лечебно-профилактических учреждениях

Функциональное заземление относительно ЛПУ осуществляется для обеспечения нормальной стабильной работы высокочувствительной электроаппаратуры при питании от разделительного трансформатора или согласно техническим требованиям на некоторые виды оборудования.

В циркуляре №24/2009 написано, что при отсутствии особых требований изготовителей аппаратуры общее сопротивление растеканию тока заземляющего устройства не должно превышать 2 Ом.

Требование подключения к главной заземляющей шине: «…Устройство независимых заземлителей для защитного и/или функционального заземления медицинского оборудования, не подключенных к ГЗШ, в зданиях с медицинскими помещениями не допускается…».



Взаимное влияние разных систем заземления отдельных помещений при наличии связи через сторонние проводящие части

В качестве примера рассмотрим следующую ситуацию:

Есть 2 помещения с электрооборудованием, в каждом установлена дополнительная система уравнивания потенциалов. Помещение номер №1 подключено к системе защитного заземления (РЕ) и имеет помехообразующую нагрузку. В помещении №2 есть ответственное электрооборудование и организовано подключение к системе FE.

На рисунке видно, что между двумя системами заземления за счет сторонних проводящих частей (в данном случае система отопления) образуется «паразитная» связь с сопротивлением RСП.

В итоге по FE-проводникам протекает часть тока утечки IУ2. Вычислить величину этого тока достаточно сложно. С одной стороны, FE-проводники из медного провода с хорошей проводимостью и небольшим сопротивлением. С другой стороны, водопроводные трубы и прочие сторонние проводящие части в сумме могут обладать значительным сечением, что компенсирует плохую проводимость железа. Поэтому IУ2 = 0,5*IУ допустимое реальное соотношение.
Избавиться хотя бы от одного проводника «А», «В» или «С» невозможно по причине безопасности объекта и электробезопасности персонала.
Как вариант, можно сильно увеличить сечение проводника «D», что пропорционально уменьшит ток утечки IУ2. Но, как вы понимаете, это повлечет значительные затраты.

Заземление. Что это такое и как его сделать (часть 1) / Хабр

Мой рассказ будет состоять из трёх частей.

1 часть. Заземление

(общая информация, термины и определения)
2 часть. Традиционные способы строительства заземляющих устройств

(описание, расчёт, монтаж)
3 часть. Современные способы строительства заземляющих устройств

(описание, расчёт, монтаж)
В первой части (теория) я опишу терминологию, основные виды заземления (назначение) и предъявляемые к заземлению требования.
Во второй части (практика) будет рассказ про традиционные решения, применяемые при строительстве заземляющих устройств, с перечислением достоинств и недостатков этих решений.
Третья часть (практика) в некотором смысле продолжит вторую. В ней будет содержаться описание новых технологий, используемых при строительстве заземляющих устройств. Как и во второй части, с перечислением достоинств и недостатков этих технологий.

Если читатель обладает теоретическими знаниями и интересуется только практической реализацией — ему лучше пропустить первую часть и начать чтение со второй части.

Если читатель обладает необходимыми знаниями и хочет познакомиться только с новинками — лучше пропустить первые две части и сразу перейти к чтению третьей.

Мой взгляд на описанные методы и решения в какой-то степени однобокий. Прошу читателя понимать, что я не выдвигаю свой материал за всеобъемлющий объективный труд и выражаю в нём свою точку зрения, свой опыт.

Некоторая часть текста является компромиссом между точностью и желанием объяснить “человеческим языком”, поэтому допущены упрощения, могущие “резать слух” технически подкованного читателя.



1 часть. Заземление
В этой части я расскажу о терминологии, об основных видах заземления и о качественных характеристиках заземляющих устройств.
А. Термины и определения

Б. Назначение (виды) заземления
Б1. Рабочее (функциональное) заземление

Б2. Защитное заземление
Б2.1. Заземление в составе внешней молниезащиты

Б2.2. Заземление в составе системы защиты от перенапряжения (УЗИП)
Б2.3. Заземление в составе электросети
В. Качество заземления. Сопротивление заземления.
В1. Факторы, влияющие на качество заземления
В1.1. Площадь контакта заземлителя с грунтом

В1.2. Электрическое сопротивление грунта (удельное)
В2. Существующие нормы сопротивления заземления

В3. Расчёт сопротивления заземления
А. Термины и определения
Чтобы избежать путаницы и непонимания в дальнейшем рассказе — начну с этого пункта.
Я приведу установленные определения из действующего документа “Правила Устройства Электроустановок (ПУЭ)” в последней редакции (глава 1.7 в редакции седьмого издания).
И попытаюсь “перевести” эти определения на “простой” язык.

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством (ПУЭ 1.7.28).
Грунт является средой, имеющей свойство “впитывать” в себя электрический ток. Также он являться некоторой “общей” точкой в электросхеме, относительно которой воспринимается сигнал.

Заземляющее устройство — совокупность заземлителя/ заземлителей и заземляющих проводников (ПУЭ 1.7.19).
Это устройство/ схема, состоящее из заземлителя и заземляющего проводника, соединяющего этот заземлитель с заземляемой частью сети, электроустановки или оборудования. Может быть распределенным, т.е. состоять из нескольких взаимно удаленных заземлителей.

На рисунке оно показано толстыми красными линиями:


Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с грунтом (ПУЭ 1.7.15).

Проводящая часть — это металлический (токопроводящий) элемент/ электрод любого профиля и конструкции (штырь, труба, полоса, пластина, сетка, ведро 🙂 и т.п.), находящийся в грунте и через который в него “стекает” электрический ток от электроустановки.
Конфигурация заземлителя (количество, длина, расположение электродов) зависит от требований, предъявляемых к нему, и способности грунта “впитывать” в себя электрический ток идущий/ “стекающий” от электроустановки через эти электроды.

На рисунке он показан толстыми красными линиями:


Сопротивление заземления — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю (ПУЭ 1.7.26).

Сопротивление заземления — основной показатель заземляющего устройства, определяющий его способность выполнять свои функции и определяющий его качество в целом.
Сопротивление заземления зависит от площади электрического контакта заземлителя (заземляющих электродов) с грунтом (“стекание” тока) и удельного электрического сопротивления грунта, в котором смонтирован этот заземлитель (“впитывание” тока).

Заземляющий электрод (электрод заземлителя) — проводящая часть, находящаяся в электрическом контакте с локальной землей (ГОСТ Р 50571.21-2000 п. 3.21)

Повторюсь: в качестве проводящей части может выступать металлический (токопроводящий) элемент любого профиля и конструкции (штырь, труба, полоса, пластина, сетка, ведро 🙂 и т.п.), находящийся в грунте и через который в него “стекает” электрический ток от электроустановки.

На рисунке они показаны толстыми красными линиями:


Далее определения, не встречающиеся или не описанные достаточно точно в стандартах и нормах, поэтому имеющие только мое описание.

Контур заземления — “народное” название заземлителя или заземляющего устройства, состоящего из нескольких заземляющих электродов (группы электродов), соединенных друг с другом и смонтированных вокруг объекта по его периметру/ контуру.

На рисунке объект обозначен серым квадратом в центре,
а контур заземления — толстыми красными линиями:


Удельное электрическое сопротивление грунта — параметр, определяющий собой уровень «электропроводности» грунта как проводника, то есть как хорошо будет растекаться в такой среде электрический ток от заземляющего электрода.
Это измеряемая величина, зависящая от состава грунта, размеров и плотности
прилегания друг к другу его частиц, влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).
Б. Назначение (виды) заземления
Заземление делится на два основных вида по выполняемой роли — на рабочее (функциональное) и защитное. Также в различных источниках приводятся дополнительные виды, такие как: “инструментальное”, “измерительное”, “контрольное”, “радио”.
Б1. Рабочее (функциональное) заземление
Это заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности) (ПУЭ 1.7.30).

Рабочее заземление (электрический контакт с грунтом) используется для нормального функционирования электроустановки или оборудования, т.е. для их работы в ОБЫЧНОМ режиме.

Б2. Защитное заземление
Это заземление, выполняемое в целях электробезопасности (ПУЭ 1.7.29).

Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия опасных напряжений и токов, могущих возникнуть при поломках, неправильной эксплуатации техники (т.е. в АВАРИЙНОМ режиме) и при разрядах молний.
Также защитное заземление используется для защиты аппаратуры от помех при коммутациях в питающей сети и интерфейсных цепях, а также от электромагнитных помех, наведенных от работающего рядом оборудования.

Подробнее защитное назначение заземления можно рассмотреть на двух примерах:

  • в составе внешней молниезащитной системы в виде заземленного молниеприёмника
  • в составе системы защиты от импульсного перенапряжения
  • в составе электросети объекта
Б2.1. Заземление в составе молниезащиты
Молния — это разряд или другими словами «пробой», возникающий ОТ облака К земле, при накоплении в облаке заряда критической величины (относительно земли). Примерами этого явления в меньших масштабах является “пробой” (wiki) в конденсаторе и газовый разряд (wiki) в лампе.

Воздух — это среда с очень большим сопротивлением (диэлектрик), но разряд преодолевает его, т.к. обладает большой мощностью. Путь разряда проходит по участкам наименьшего сопротивления, таким как капли воды в воздухе и деревья. Этим объясняется корнеобразная структура молнии в воздухе и частое попадание молнии в деревья и здания (они имеют меньшее сопротивление, чем воздух в этом промежутке).
При попадании в крышу здания, молния продолжает свой путь к земле, также выбирая участки с наименьшим сопротивлением: мокрые стены, провода, трубы, электроприборы — таким образом представляя опасность для человека и оборудования, находящихся в этом здании.


Молниезащита предназначена для отвода разряда молнии от защищаемого здания/ объекта. Разряд молнии, идущий по пути наименьшего сопротивления попадает в металлический молниеприёмник над объектом, затем по металлическим молниеотводам, расположенным снаружи объекта (например, на стенах), спускается до грунта, где и расходится в нём (напоминаю: грунт является средой, имеющей свойство “впитывать” в себя электрический ток).

Для того, чтобы сделать молниезащиту «привлекательной» для молнии, а также для исключения распространения молниевых токов от деталей молниезащиты (приёмник и отводы) внутрь объекта, её соединение с грунтом производится через заземлитель, имеющий низкое сопротивление заземления.

Заземление в такой системе является обязательным элементом, т.к. именно оно обеспечивает полный и быстрый переход молниевых токов в грунт, не допуская их распространение по объекту.

Б2.2. Заземление в составе системы защиты от импульсного перенапряжения (УЗИП)
УЗИП предназначено для защиты электронного оборудования от заряда, накопленного на каком-либо участке линии/сети в результате воздействия электромагнитного поля (ЭМП), наведенного от рядом стоящей мощной электроустановки (или высоковольтной линии) или ЭМП, возникшего при близком (до сотен метров) разряде молнии.

Ярким примером этого явления является накопление заряда на медном кабеле домовой сети или на “пробросе” между зданиями во время грозы. В какой-то момент приборы, подключенные к этому кабелю (сетевая карта компьютера или порт коммутатора), не выдерживают «размера» накопившегося заряда и происходит электрический пробой внутри этого прибора, разрушающий его (упрощенно).
Для “стравливания” накопившегося заряда параллельно “нагрузке” на линию перед оборудованием ставит УЗИП.


Классический УЗИП представляет собой газовый разрядник (wiki), рассчитанный на определенный «порог» заряда, который меньше “запаса прочности” защищаемого оборудования. Один из электродов этого разрядника заземляется, а другой — подключается к одному из проводов линии/ кабеля.

При достижении этого порога внутри разрядника возникает разряд 🙂 между электродами. В результате чего накопленный заряд сбрасывается в грунт (через заземление).

Как и в молниезащите — заземление в такой системе является обязательным элементом, т.к. именно оно обеспечивает своевременное и гарантированное возникновение разряда в УЗИПе, не допуская превышение заряда на линии выше безопасного для защищаемого оборудования уровня.

Б2.3. Заземление в составе электросети
Третий пример защитной роли заземления — это обеспечение безопасности человека и электрооборудования при поломках/ авариях.

Проще всего такая поломка описывается замыканием фазного провода электросети на корпус прибора (замыкание в блоке питания или замыкание в водонагревателе через водную среду). Человек, коснувшийся такого прибора, создаст дополнительную электрическую цепь, через которую побежит ток, вызывающий в теле повреждения внутренних органов — прежде всего нервной системы и сердца.

Для устранения таких последствий используется соединение корпусов с заземлителем (для отвода аварийных токов в грунт) и защитные автоматические устройства, за доли секунды отключающие ток при аварийной ситуации.

Например, заземление всех корпусов, шкафов и стоек телекоммуникационного оборудования.

В. Качество заземления. Сопротивление заземления.
Для корректного выполнения заземлением своих функций оно должно иметь определенные параметры/ характеристики. Одним из главных свойств, определяющих качество заземления, является сопротивление растеканию тока (сопротивление заземления), определяющее способность заземлителя (заземляющих электродов) передавать токи, поступающие на него от оборудования в грунт.
Это сопротивление имеет конечные значения и в идеальном случае представляет собой нулевую величину, что означает отсутствие какого-либо сопротивления при пропускании «вредных» токов (это гарантирует их ПОЛНОЕ поглощение грунтом).
В1. Факторы, влияющие на качество заземления
Сопротивление в основном зависит от двух условий:
  • площадь ( S ) электрического контакта заземлителя с грунтом
  • электрическое сопротивление ( R ) самого грунта, в котором находятся электроды

В1.1. Площадь контакта заземлителя с грунтом.
Чем больше будет площадь соприкосновения заземлителя с грунтом, тем больше площадь для перехода тока от этого заземлителя в грунт (тем более благоприятные условия создаются для перехода тока в грунт). Это можно сравнить с поведением автомобильного колеса на повороте. Узкая покрышка имеет небольшую площадь контакта с асфальтом и легко может начать скользить по нему, “отправив” автомобиль в занос. Широкая покрышка, да еще и немного спущенная, имеет много бОльшую площадь контакта с асфальтом, обеспечивая надежное сцепление с ним и, следовательно, надежный контроль за движением.(Пример оказался неграмотным. Спасибо SVlad — комментарий: habrahabr.ru/post/144464/#comment_4854521)

Увеличить площадь контакта заземлителя с грунтом можно либо увеличив количество электродов, соединив их вместе (сложив площади нескольких электродов), либо увеличив размер электродов. При применении вертикальных заземляющих электродов последний способ очень эффективен, если глубинные слои грунта имеют более низкое электрическое сопротивление, чем верхние.

В1.2. Электрическое сопротивление грунта (удельное)
Напомню: это величина, определяющая — как хорошо грунт проводит ток через себя. Чем меньшее сопротивление будет иметь грунт, тем эффективнее/ легче он будет “впитывать” в себя ток от заземлителя.

Примерами грунтов, хорошо проводящих ток, является солончаки или сильно увлажненная глина. Идеальная природная среда для пропускания тока — морская вода.
Примером “плохого” для заземления грунта является сухой песок.

(Если интересно, можно посмотреть таблицу величин удельного сопротивления грунтов, используемых в расчётах заземляющих устройств).

Возвращаясь к первому фактору и способу уменьшения сопротивления заземления в виде увеличения глубины электрода можно сказать, что на практике более чем в 70% случаев грунт на глубине более 5 метров имеет в разы меньшее удельное электрическое сопротивление, чем у поверхности, за счет большей влажности и плотности. Часто встречаются грунтовые воды, которые обеспечивают грунту очень низкое сопротивление. Заземление в таких случаях получается очень качественным и надежным.
В2. Существующие нормы сопротивления заземления
Так как идеала (нулевого сопротивления растеканию) достигнуть невозможно, все электрооборудование и электронные устройства создаются исходя из некоторых нормированных величин сопротивления заземления, например 0.5, 2, 4, 8, 10, 30 и более Ом.

Для ориентирования приведу следующие значения:

  • для подстанции с напряжением 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1.7.90)
  • при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление не более 2 или 4 Ом
  • для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.
  • у источника тока (например, трансформаторной подстанции) сопротивление заземления должно быть не более 4 Ом при линейном напряжении 380 В источника трехфазного тока или 220 В источника однофазного тока (ПУЭ 1.7.101)
  • у заземления, использующегося для подключения молниеприёмников, сопротивление должно быть не более 10 Ом (РД 34.21.122-87, п. 8)
  • для частных домов, с подключением к электросети 220 Вольт / 380 Вольт:
    • при использовании системы TN-C-S необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом (ориентируюсь на ПУЭ 1.7.103)
    • при использовании системы TT (изолирование заземления от нейтрали источника тока) и применении устройства защитного отключения (УЗО) с током срабатывания 100 мА необходимо иметь локальное заземление с сопротивлением не более 500 Ом (ПУЭ 1.7.59)
В3. Расчёт сопротивления заземления
Для успешного проектирования заземляющего устройства, имеющего необходимое сопротивление заземления, применяются, как правило, типовые конфигурации заземлителя и базовые формулы для расчётов.

Конфигурация заземлителя обычно выбирается инженером на основании его опыта и возможности её (конфигурации) применения на конкретном объекте.

Выбор формул расчёта зависит от выбранной конфигурации заземлителя.
Сами формулы содержат в себе параметры этой конфигурации (например, количество заземляющих электродов, их длину, толщину) и параметры грунта конкретного объекта, где будет размещаться заземлитель. Например, для одиночного вертикального электрода эта формула будет такой:

Точность расчёта обычно невысока и зависит опять же от грунта — на практике расхождения практических результатов встречается в почти 100% случаев. Это происходит из-за его (грунта) большой неоднородности: он изменяется не только по глубине, но и по площади — образуя трёхмерную структуру. Имеющиеся формулы расчёта параметров заземления с трудом справляются с одномерной неоднородностью грунта, а расчёт в трёхмерной структуре сопряжен с огромными вычислительными мощностями и требует крайне высокую подготовку оператора.
Кроме того, для создания точной карты грунта необходимо произвести большой объем геологических работ (например, для площади 10*10 метров необходимо сделать и проанализировать около 100 шурфов длиной до 10 метров), что вызывает значительное увеличение стоимости проекта и чаще всего не возможно.

В свете вышесказанного почти всегда расчёт является обязательной, но ориентировочной мерой и обычно ведётся по принципу достижения сопротивления заземления “не более, чем”. В формулы подставляются усредненные значения удельного сопротивления грунта, либо их наибольшие величины. Это обеспечивает “запас прочности” и на практике выражается в заведомо более низких (ниже — значит лучше) значениях сопротивления заземления, чем ожидалось при проектировании.

Строительство заземлителей
При строительстве заземлителей чаще всего применяются вертикальные заземляющие электроды. Это связано с тем, что горизонтальные электроды трудно заглубить на большую глубину, а при малой глубине таких электродов — у них очень сильно увеличивается сопротивление заземления (ухудшение основной характеристики) в зимний период из-за замерзания верхнего слоя грунта, приводящее к большому увеличению его удельного электрического сопротивления.

В качества вертикальных электродов почти всегда выбирают стальные трубы, штыри/ стержни, уголки и т.п. стандартную прокатную продукцию, имеющую большую длину (более 1 метра) при сравнительно малых поперечных размерах. Этот выбор связан с возможностью легкого заглубления таких элементов в грунт в отличии, например, от плоского листа.

Подробнее о строительстве — в следующих частях.

Продолжение:


Алексей Рожанков, специалист технического центра "ZANDZ.ru"

При подготовке данной части использовались следующие материалы:

  • Публикации на сайте “Заземление на ZANDZ.ru”
  • Правила Устройства Электроустановок (ПУЭ), часть 1.7 в редакции седьмого издания (гуглить)
  • ГОСТ Р 50571.21-2000 (МЭК 60364-5-548-96)
    Заземляющие устройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информации (гуглить)
  • Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122-87 (гуглить)
  • Собственный опыт и знания

Определение мест заземления в электрических цепях

Страница 4 из 4

Замер сопротивления изоляции силовой цепи

Для определения сопротивления изоляции силовой цепи один из концов мегомметра прикладывают к наиболее доступной в проверяемой цепи детали, например к реверсору, а другой — к металлической части корпуса (при проверке цепи тепловоза мегомметром работы с электрооборудованием проводиться не должны, так как детали и узлы, входящие в цепь, будут под напряжением).

При прокручивании ручки мегомметра стрелка прибора покажет величину сопротивления. Предположим, что низкое сопротивление изоляции показала первая группа электродвигателей тепловоза ТЭ3, тогда надо определить, какой узел имеет низкое сопротивление, чтобы его заменить иа исправный. Для этого под контакты реверсора данной группы электродвигателей подкладывают изоляционные прокладки. В результате образуются два изолированных друг от друга участка: якоря и последовательно соединенные с ними добавочные полюсы — первый участок и главные полюсы — второй. Теперь проверим мегомметром каждый из участков. Предположим, что заземление произошло в цепи якорей и катушек добавочных полюсов, значит надо установить, где именно: в якоре или в катушке.
Подкладываем изоляционные подкладки под щетки, например первого электродвигателя. Проверяем вновь мегомметром отдельно якорь первого электродвигателя. Предположим, что он оказался исправным, а заземление во второй части. Точно также подкладываем изоляционные подкладки под щетки второго якоря и проверяем его. Если он оказался с недопустимо низким сопротивлением изоляции или пробоем, то тяговый электродвигатель выкатывают из-под тепловоза и заменяют исправным.
Если заземление оказалось в катушках полюсов, то разъединяют электродвигатели со стороны катушек. После определения катушек с недопустимо низким сопротивлением электродвигатель выкатывают из-под тепловоза для замены.

Проверка последовательности срабатывания аппаратов и правильности соединения тяговых электродвигателей

При выпуске из ремонта проверяют последовательность срабатывания аппаратов при остановленном дизеле и наличии воздуха в системе при включенных рубильниках аккумуляторной батареи.
Установив реверсивную рукоятку в положение «Вперед» или «Назад», переводят главную рукоятку контроллера на 1-ю позицию, а затем на последующие и на слух проверяют (а при необходимости осмотром) включение аппаратов. Нажатием на якоря пневматических аппаратов в доступных местах проверяют четкость срабатывания. При нажатии изолированным предметом на якорь реле проверяют срабатывание контакторов шунтировки поля; при возможности проверяют при ручном отключении или включении элементов схемы (срабатывание защиты и т. д.).
Очередность срабатывания аппаратов на ведомой секции проверяют с поста управления ведущей. При этом следует иметь в виду, что при положении реверсивной рукоятки контроллера на ведущей секции «Вперед» реверсор на данной секции должен установиться на передний ход, а на ведомой секции — на задний.
При работающем дизеле на 1-й позиции контроллера проверяют правильность соединения тяговых электродвигателей. При трогании тепловоза один из работников смотрит, как вращаются колесные пары и все ли они одновременно стронулись с места.
Если вращение одной из колесных пар отличается от других (проворачивается с большим шумом, чем другие, с перемежающимся замедлением), то это показывает на неправильное соединение обмоток электродвигателей. Чаще всего ошибки допускаются при соединении электродвигателей на тепловоз ТЭ3.
На рис. 96 показаны контроллер, реверсор, генератор, контактор и одна группа (2-й и 3-й) тяговые электродвигатели тепловоза ТЭ3. Реверсор (одна пара сегментов) показан при положении «Вперед» (прохождение тока цепи управления и силовой указано сплошными стрелками) и «Назад» (прохождение тока изображено пунктирными стрелками). Обратим внимание на соединение якорей.
В цепь якоря электродвигателя 2 ток идет пo кабелю Я2, а выходит по кабелю ЯЯ2, т. е. от начала к концу. В тяговом электродвигателе 3 ток входит по кабелю ЯЯ3, а выходит по кабелю Я3, т. е. от конца к началу.
Направление тока в катушках главных полюсов этих тяговых электродвигателей одинаковое: от К к КК при положении реверсора «Вперед» и от КК к К при положении реверсора «Назад», а направление тока в якорях (как было определено выше) различное. Следовательно, якоря этих электродвигателей вращаются в разные стороны. Если смотреть на коллектор, то один из них вращается по часовой, а другой против часовой стрелки.
Для какой цели соединяют между собой электродвигатели так, чтобы они вращались в разные стороны? Сделано это потому, что электродвигатели 2 и 3 расположены по отношению осей колесных пар с разных сторон. Вращаясь в разные стороны (если на каждый из них смотреть со стороны коллектора), они обеспечивают одинаковое направление движения тепловоза.
Из-за непонимания этого положения иногда допускают неправильное соединение электродвигателей между собой, а это приводит к выходу из строя того электродвигателя, который был подсоединен неправильно. При подсоединении электродвигателей необходимо строго руководствоваться схемой тепловоза. Проверки при передвижении тепловоза производят при непосредственном участии мастера. К перемещению тепловоза могут быть допущены только работники, имеющие право управления локомотивом.


Рис. 96. Схема реверсирования тяговых электродвигателей

Определение и значение заземления | Словарь английского языка Коллинза

Примеры "заземления" в предложении

заземление

Эти примеры были выбраны автоматически и могут содержать конфиденциальный контент.Подробнее… Он любит латынь, считает необходимым хорошее знание грамматики и хочет больше тестов.

Times, Sunday Times (2016)

Была ли импровизация хорошей подготовкой для молодого актера?

Солнце (2016)

Это было для меня очень хорошей подготовкой.

Times, Sunday Times (2010)

Моя степень в области бизнеса и управления дала мне хорошую основу.

Times, Sunday Times (2007)

Его родители заслуживают похвалы за то, что дали ему прочную основу, и его игра стала намного лучше.

Times, Sunday Times (2012)

Цвета также служат хорошей основой для того, что в противном случае могло бы быть чрезмерно белым и стеклянным пространством.

Times, Sunday Times (2014)

Без прочного текстового обоснования вы потеряетесь в предполагаемой релевантности.

Христианство сегодня (2000)

Но теперь люди видят в этом способ попасть в крупную организацию и получить очень хорошую базу в обучении и возможностях.

Times, Sunday Times (2010)

Это было хорошим основанием.

Times, Sunday Times (2006)

Его язык искусен, но ограничен, приправлен гимнастикой и обладает спортивным блеском на прочной основе современных техник.

Times, Sunday Times (2008)

Показать еще ...

Он даст тебе хорошую основу, любовь моя.

Дайана Винн Джонс ОЧАРОВАТЕЛЬНАЯ ЖИЗНЬ (1977)

У него хорошее образование, поскольку он родился в Индии и установил контакты в отрасли.

Times, Sunday Times (2009)

Решающий довод Варианты курса действительно гибкие, что означает, что вы получите хорошее знание предмета на получение степени.

Times, Sunday Times (2008)

Но она говорит, что предоставление студентам действительно хорошей базы по предмету и обучение их навыкам мышления «не исключают друг друга».

Times, Sunday Times (2010)

Я признаю, что степень MBA дает хорошую основу для бизнеса.

Times, Sunday Times (2010)

Раньше был еженедельный представитель, чтобы помочь вам получить заземление, но теперь вам приходится много работать на периферии, часто бесплатно.

Times, Sunday Times (2015)

Что такое земля? - Определение с сайта WhatIs.com

Заземление - это прямое электрическое соединение с землей, соединение с определенной точкой в ​​электрической или электронной цепи или непрямое соединение, которое работает в результате емкости между беспроводным оборудованием и землей или большая масса проводящего материала.

Электрическое заземление важно, поскольку оно обеспечивает опорный уровень напряжения (называемый нулевым потенциалом или потенциалом земли), относительно которого устанавливаются и измеряются все другие напряжения в системе. Эффективное электрическое заземление также минимизирует восприимчивость оборудования к помехам, снижает риск повреждения оборудования из-за молнии, устраняет накопление электростатического заряда, которое может повредить компоненты системы, и помогает защитить персонал, который обслуживает и ремонтирует электрические, электронные и компьютерные системы.Фактически, электрическое заземление отводит любое нежелательное накопление электрического заряда. Когда точка подключена к надежному заземлению, в этой точке обычно сохраняется постоянное напряжение, независимо от того, что происходит в другом месте цепи или системы. Земля, которая образует основную основу, обладает способностью поглощать или рассеивать неограниченное количество электрического заряда.

Заземление обычно состоит из стержня заземления (или набора стержней заземления), вбитого в почву. В море соленая вода образует хороший грунт, если с ней соприкасается коррозионно-стойкая металлическая пластина с большой площадью поверхности (например, корпус или киль).В автомобиле, грузовике, лодке в пресной воде, самолете или космическом корабле нет такой вещи, как истинная земля. Но если масса металла, из которого состоит транспортное средство, значительна, эта масса может достаточно хорошо имитировать землю. Заземление сводит к минимуму восприимчивость электронного оборудования к помехам от других устройств. В больших беспроводных установках базовых станций хорошее заземление также обеспечивает определенную защиту от разрушительного воздействия молнии.

Заземление шасси - это соединение с основным шасси электронного или электрического оборудования.В старых приборах и настольных компьютерах это металлическая пластина, обычно медная или алюминиевая. В некотором современном оборудовании это фольга на основной печатной плате, обычно идущая по периферии. Заземление корпуса иногда называют общим заземлением. Это обеспечивает точку, которая может считаться нулевым напряжением. Все другие напряжения цепи (положительные или отрицательные) измеряются или определяются относительно него. В идеале все заземления шасси должны вести к заземлению.

В беспроводных системах радиочастотное (РЧ) заземление может быть получено путем емкостной связи между устройствами и землей.В некоторых случаях для получения хорошего радиочастотного заземления необходимо несколько проводов, называемых радиальными, параллельно и вблизи поверхности земли. На более высоких частотах радиалы не всегда необходимы. Емкость между портативным радиоприемопередатчиком или сотовым телефоном и телом пользователя, а также емкость между телом пользователя и землей могут обеспечить достаточно хорошее РЧ заземление. Некоторые типы антенн могут эффективно работать без радиочастотного заземления.

Что такое заземление и почему мы заземляем систему и оборудование?

Что такое заземление?

Термин «заземление» обычно используется в электротехнической промышленности для обозначения «заземления оборудования» и «заземления системы».Заземление оборудования означает соединение заземления с нетоковедущими проводящими материалами, такими как кабелепровод, кабельные лотки, распределительные коробки, кожухи и корпуса двигателей.

Что такое заземление и почему мы заземляем систему и оборудование? (на фото: заземляющий электрод и проводник; кредит: nachi.org)

Заземление системы означает соединение заземления с нейтральными точками токопроводящих проводов , такими как нейтральная точка цепи, трансформатор, вращающееся оборудование или система, либо монолитная, либо с токоограничивающим устройством.

На рисунке 1 показаны два типа заземления.

Рисунок 1 - Система заземления (щелкните, чтобы развернуть диаграмму)

Что такое система с заземлением?

Это система, в которой по крайней мере один провод или точка (обычно средний провод или нейтральная точка обмоток трансформатора или генератора) намеренно заземлены либо жестко, либо через импеданс (стандарт IEEE 142-2007 1.2).

Типы системного заземления, обычно используемые в промышленных и коммерческих энергосистемах: твердое заземление , заземление с низким сопротивлением, заземление с высоким сопротивлением и незаземленное .


Какова цель заземления системы?

Заземление системы или преднамеренное соединение фазного или нейтрального проводника с землей предназначено для цели для управления напряжением относительно земли или земли в предсказуемых пределах. Он также обеспечивает протекание тока, что позволяет обнаружить нежелательное соединение между проводниками системы и землей [замыкание на землю].


Что такое замыкание на землю?

Замыкание на землю - это нежелательное соединение между проводниками системы и землей .Неисправности заземления часто остаются незамеченными и наносят ущерб производственным процессам растений. Выключение питания и повреждение оборудования, замыкания на землю нарушают поток продукции, что приводит к часам или даже дням потери производительности.

Необнаруженные замыкания на землю представляют потенциальную угрозу здоровью и безопасности персонала . Замыкания на землю могут привести к угрозам безопасности, таким как неисправности оборудования, пожар и поражение электрическим током.

Замыкания на землю вызывают серьезные повреждения оборудования и ваших процессов.В случае неисправности оборудование может быть повреждено, а процессы прекращены, что серьезно скажется на вашей прибыли.

Вопросы и ответы

ВОПРОС №1 - У меня есть максимальная токовая защита. Нужна ли мне дополнительная защита от замыкания на землю?

Защита от перегрузки по току будет действовать для прерывания цепи на токи, для которых она была разработана и настроена на работу. Однако некоторые замыкания на землю, особенно дуговые замыкания низкого уровня, приведут к значительным повреждениям и создадут источник возгорания, даже не достигнув уровня, необходимого для активации устройства защиты от сверхтока.

ВОПРОС № 2 - Есть ли опасность при эксплуатации незаземленной системы на 480 В на старом производственном предприятии? Следует ли заземлить систему?

Основная опасность при работе незаземленной системы 480 В заключается в том, что при замыкании на землю единственным индикатором, который у вас будет, являются три лампочки. Напряжение на незаземленных фазах увеличится до 480 В относительно земли, напряжение на заземленном проводе составит 0 В относительно земли .

В этой системе единственный способ указать на наличие замыкания на землю - это когда два индикатора имеют большую яркость, чем индикатор неисправной фазы. Чтобы определить место замыкания на землю, вы должны переключить каждый выключатель фидера, пока все три индикатора снова не загорятся с одинаковой яркостью.

Как только это будет сделано, вы продолжите работу по этому фидеру, пока не найдете неисправность . Звучит очень легко сделать, но в реальном мире оказывается очень сложно.

Установка обычно не заземляется, потому что она постоянно работает, и следует избегать изоляции из-за замыкания на землю ! К сожалению, это означает определение места замыкания на землю.Единственный способ локализовать замыкание на землю - это включить и выключить выключатели фидера.

Это то, чего вы пытаетесь избежать. Таким образом, в конечном итоге замыкание на землю остается в системе, потому что нет простого способа его локализовать. Это опасно, потому что любое техническое обслуживание системы в заземленном состоянии зависит от полного линейного потенциала относительно земли.

Хорошая новость в том, что решение есть! Незаземленные объекты можно легко преобразовать в объекты с заземлением с высоким сопротивлением, а обнаружение и определение места замыкания на землю может быть выполнено без прерывания подачи электроэнергии.

ВОПРОС № 3 - Какое воздействие, если таковое имеется, на движущееся оборудование, спроектированное для установки с плавающим заземлением или незаземленной вторичной обмоткой, оказывает на установку, имеющую полностью заземленную систему? Я думаю, это не должно иметь значения, но я могу ошибаться.

В вашем случае (от незаземленной системы к глухозаземленной) нет, не имеет значения. Однако, если вы пошли другим путем (от SG к системе UNG), то да, это имело бы значение. Во время нормальной работы это, скорее всего, не имеет значения.

Однако при замыкании на землю это произойдет. В незаземленной системе напряжение поврежденной фазы падает до потенциала земли (или ~ 0 В) , а неповрежденные фазы повышаются до межфазного напряжения относительно земли.

Например, система 480 В и будет иметь межфазное напряжение ~ 277 В во время нормальной работы, поэтому она должна работать надлежащим образом. Тем не менее, замыкание на землю на одной фазе приводит к повышению ее напряжения до 0 В , а на двух других фазах повышается с 277 В до 480 В, фаза-земля.

Так как этого не происходит в системе с глухим заземлением, все, что рассчитано только на 300 В между фазой и землей, взорвется , например TVSS, VFD, счетчики и т. Д. если вы подключили провода от L1, L2 или L3 к земле трехфазной системы питания переменного тока напряжением 460 В, подключенной по схеме Y?

Если система с Y-соединением надежно заземлена , вы увидите 266В между линией и землей . Если система с Y-соединением не заземлена или заземлена с высоким сопротивлением и в системе нет замыкания на землю, вы также читаете 266V.В случае неисправности одной фазы, неисправная фаза будет показывать низкое напряжение около 0, а две другие фазы будут показывать около 460 В.

Ссылка // Заземление с сопротивлением - вопросы и ответы отраслевых экспертов от iGard

10 способов заземления (и что это еще означает)

Изображение через @ polly.florence

Мы все слышали это слово раньше, но что на самом деле означает заземление?

Заземление - это практика энергетической связи с собой, своими ценностями и своим видением.Заземление в корне - это практика энергетического соединения с землей, как растение, растущее на стабильном и питательном участке земли. Когда вы заземлены, это позволяет вам присутствовать, организовывать свои мысли и расти в соответствии с вашим видением. Когда вы не заземлены, вы можете чувствовать себя безумным, напряженным, в хаосе, легко отвлекаетесь, бессильны, беспомощны и не связаны со своим телом и жизнью. Отсутствие заземления может заставить вас потерять контроль и вызвать беспокойство, потому что вы легко попадаете под влияние других людей и вашего окружения.У всех нас бывают безумные дни, когда кажется, что часов не хватает, или когда мы перегружены, люди угождают людям, пытаются оправдать ожидания других, мы чувствуем себя разбросанными или потерянными. Это моменты, когда действительно важно заново заземлить, вернуть вам свою энергию, снова наполнить чашу и приспособиться к тому, что для вас важно. Когда вы заземлены, вы становитесь своим собственным источником энергии, опираясь на прочные фундаментальные отношения внутри себя. Заземление позволяет вашему телу получить доступ к вашим талантам, вашей силе и питать ваши видения и цели, чтобы создать для вас лучшую жизнь.

Пути заземления

Найдите хобби или занятие по душе

Найти хобби, которое вы любите, имеет решающее значение для заземления, потому что оно гарантирует, что вы найдете время, чтобы сделать для себя что-то, что наполняет вас радостью. Все имеет значение, будь то хобби йога, рисование, занятия спортом, походы в спортзал или каллиграфия. Очень часто у нас есть длинные списки дел, работа и другие обязанности, и мы забываем дать себе время заняться тем, что нам нравится вне ответственности.

Выбирайтесь на улицу независимо от погоды (одевайтесь для этого)

Чем больше времени мы проводим на природе, тем больше мы помним, что мы природа. Выйти на улицу, чтобы подышать свежим воздухом - отличный и простой способ заземлить и восстановить связь с собой и своим окружением. Так легко извиняться за нежелание выходить на улицу из-за погодных условий, но, в конце концов, это именно такие отговорки. Выйдя на улицу, чтобы прогуляться, отправиться в поход, устроить пикник или просто посидеть и подышать, вы сможете лучше взглянуть на все остальное, что происходит в жизни.Присоединяйтесь к нашей семейной туристической группе Бала, если вам нужна мотивация и дружелюбные лица. Найдите удобную одежду, оденьтесь по погоде и постарайтесь проводить на улице хотя бы 10 минут каждый день.

Работа с дыханием; вдохни себя в свое тело

Мое любимое дыхательное упражнение для заземления и центрирования - это дыхание с паузой. Найдите высокое сиденье и медленно вдыхайте через нос в течение 4-6 секунд. В верхней части задержите дыхание на 4 секунды, затем выдохните через нос в течение 4-6 секунд, задерживаясь внизу.Это интересно и иронично, потому что наше дыхание считается нашей жизненной силой (праной), но именно моменты между дыханиями полностью возвращают нас в чувство и восстанавливают связь с самими собой. Естественно, когда вы задерживаетесь между вдохами, нервная система вашего тела успокаивается, и вы полностью осознаете и присутствуете внутри своего тела.

Двигайте телом, чтобы высвободить тревожную энергию и почувствовать себя хорошо.

Мы - энергичные существа по своей сути, и когда эта энергия накапливается, это может привести к тревоге, беспокойству и даже переутомлению.С помощью движения мы можем пройти через любую застойную или застрявшую энергию, воссоединяющуюся с нашими телами и облегчающую заземление. Перемещение через энергию может выглядеть как йога (ознакомьтесь с нашим расписанием занятий), танцы по квартире, бег или просто прогулка. Когда вы решили двигаться сознательно и органично, это самый быстрый путь к заземлению внутри вас. Когда вы собираетесь начать движение в течение дня, скажите себе: «Я делаю это для себя, я высвобождаю накопившуюся энергию, чтобы освободить больше места для земли внутри себя.”

Ешьте по сезону

Сезонное питание поможет вам не отставать от приливов и отливов времен года, которые вас окружают, что позволит вам больше подключиться к еде, которую вы едите, и очень заземляет. Чтобы узнать больше о сезонных блюдах в Сиэтле, ознакомьтесь с нашим сообщением в блоге здесь.

Создайте утренний распорядок

О, какое значение может иметь хороший и последовательный утренний распорядок для вашей жизни. Если начать свой день с намеренного распорядка, это задаст тон всему дню.Это не должно быть долгим, даже пятиминутная тренировка дыхания, когда вы просыпаетесь перед тем, как смотреть в свой телефон, - отличный способ найти заземление.

Журнал, чтобы начать день намеренно

Утреннее ведение дневника - это основа наиболее эффективных утренних распорядков и один из самых полезных советов, которые мы нашли для осознанного заземления и жизни. Когда вы просыпаетесь, прежде чем брать что-нибудь с телефона, телевизора или компьютера, сядьте и начните вести дневник. Ведение дневника - отличный способ систематизировать мысли и лучше понять, где вы находитесь в данный момент и чего хотите, чтобы вы могли соответствующим образом согласоваться и по-настоящему обосноваться.Вы можете даже попробовать установить будильник на 5–10 минут раньше, чтобы дать себе время сделать это. При этом ведение дневника в любое время дня - отличный способ закрепиться.

Медитация

Медитация - это действие, когда вы становитесь настолько присутствующим, что можете наблюдать за своими мыслями и, возможно, в конечном итоге отпустить любые мысли. Хорошая медитация, которую вы можете выполнять самостоятельно, - это пятиступенчатая медитация, специально предназначенная для заземления. Составьте в уме 5 вещей, которые вы можете видеть, 4 вещи, которые вы можете почувствовать, 3 вещи, которые вы можете услышать, 2 вещи, которые вы можете почувствовать, и 1 вещь, которую вы можете попробовать.Эта медитация создаст присутствие и заземление, когда вам это нужно. Чтобы узнать больше о том, как начать собственную практику медитации, ознакомьтесь с нашей предстоящей серией медитаций здесь.

Уберите беспорядок в своем пространстве и наполните его вещами, которые приносят вам пользу и делают вас счастливыми.

Избавление от ненужного в вашем пространстве похоже на избавление от ненужных вещей. Спросите себя: «Это приносит мне радость?» а если нет, отпустите. Трудно обосноваться в чрезмерно загроможденном месте морально и физически.

Спящий режим

Хороший ночной сон также важен для заземления. Ознакомьтесь с нашим сообщением в блоге здесь, чтобы узнать больше о том, как улучшить сон.

————————————-

Автор: Алекс Каллахан (@ alexcallahan4)

Обоснование значения на опыте: широкий взгляд на воплощенный язык

Основные моменты

Интернационализм утверждает, что значение слов и предложений зависит от опыта субъекта, а не от внешних сущностей.

Для воплощенного подхода к языку это означает, что основы формируют базовые сенсомоторные переживания.

Данные нейробиологии показывают, что сенсорные, моторные и эмоциональные системы играют причинную роль в приписывании значения словам.

Последние лингвистические теории утверждают, что языковые знаки (например, слова) указывают на экспериментальные кластеры.

В этой статье предлагается междисциплинарный взгляд на языковое воплощение и его более широкие последствия.

Реферат

В этой работе рассматриваются ключевые поведенческие, нейрофизиологические и нейровизуализационные данные о нейронных субстратах для обработки значения языкового материала и делается попытка сформулировать картину, возникающую из этих открытий, с понятием значения, вытекающим из конкретных подходов в философии языка («интерналистский» взгляд) и лингвистики (слова указывают на экспериментальные кластеры).

Рассмотренные результаты свидетельствуют в пользу причинной роли нейронных структур мозга, ответственных за сенсорные, двигательные и даже эмоциональные переживания, в приписывании значения словам, выражающим эти переживания, и, следовательно, оказывают существенную поддержку воплощенной и «интерналистской» концепции языковое значение.Основные доказательства касаются глаголов, существительных и прилагательных с конкретным содержанием, но также обсуждается проблема, которую абстрактные области создают для воплощенного подхода к языку. Эта работа, наконец, предполагает, что наиболее фундаментальная роль воплощения может заключаться в установлении общности между индивидуальным опытом разных членов лингвистического сообщества, и что этот опыт основывает общие языковые значения.

Ключевые слова

Embodiment

Интернализм

Философия языка

Сенсомоторные системы

Зеркальная нейронная система

Каноническая нейронная система

Семантика

Рекомендуемые статьи Цитирующие статьи (0)

ПросмотрВсе права защищены.

Рекомендуемые статьи

Цитирование статей

Заземленный Определенный - Заземленный детский Йога

Посредством наших программ мы стремимся «заземлить» детей, подростков и взрослых с помощью йоги, смеха и возвышения. Но что именно означает быть заземленным? По формальному определению любезно предоставлено онлайн-словарем Merriam-Webster….

заземленный [ˈgraʊndɪd]

adj

разумный и практичный; стоять на ногах: умственно и эмоционально устойчиво: восхитительно разумно, реалистично и неприхотливо

Наделяя детей и подростков положительными аспектами йоги (осознание разума и тела, поиск хорошего во всем, дыхание и т. д.) мы стремимся усилить или повысить их чувство того, кто они есть, чтобы они могли стать более стабильными физически, умственно и эмоционально.Когда мы заземлены, мы возвращаемся к сбалансированному рабочему режиму, таким, каким нас задумывала природа. Когда мы заземлены, мы знаем свое место в себе, на Земле и по отношению к другим. Мы предлагаем вам поддерживаемую возможность заземлить себя, чтобы вы могли научить других развивать это качество.

В зависимости от контекста, «обоснованный» стал означать разные вещи….

С архитектурной или строительной точки зрения заземление определяется как:

1. Укладывать, устанавливать или запускать на земле.

В строительстве дом настолько прочен, насколько прочен фундамент, на котором он построен. Выравнивание участка с последующей укладкой по земле деревянных опалубок, под которые можно укладывать бетонные фундаменты, - первые признаки того, что дом строится. Точно так же первый принцип всех наших программ заземления - заложить фундамент. Еще до того, как мы откроемся для Благодати, мы находим время, чтобы выровнять все части нашего тела, лежащие на земле. Соедините ноги, нервную систему с землей.Если мы этого не сделаем, у нас не будет корней и не будет стабильности, необходимой для истинного роста.

С философской точки зрения, обоснованный определяется как:

2. К основанию; фиксировать или устанавливать, как на основании, причине или принципе; предоставить землю для; зафиксировать прочно.

”…. что вы укоренены и основаны на любви. »- Ефесянам 3:17

Вот над чем мы работаем. Основывайтесь на любви. Приобретите определенный навык. Воплотите свои глубокие таланты.Удерживайте свою позицию в сложной ситуации. Когда вы ведете себя неуважительно, рассредоточенно и небрежно, вы не заземлены. Вы теряете центр, вылетаете из-под контроля, сбиваетесь с толку или мечтаете в фантастическом мире. Вашему вниманию чудеса. Вам нужно заземлиться, глубоко дышать и найти время, чтобы заглянуть внутрь себя. Чем более мы заземлены, тем больше мы реагируем на жизнь изнутри, а не на внешние события. Мы знаем, что являемся частью большого природного мира. Мы чувствуем свою связь с другими.

С точки зрения авиации, заземление определяется как:

3. Запретить или запретить (пилоту или самолету) полет.

We Наземите самолеты, чтобы защитить людей, летающих на борту, чтобы можно было проводить инспекции, чтобы было время для любого необходимого ремонта и поддержания самолетов в безопасном рабочем состоянии. То же самое мы делаем со своим телом и разумом.

И, наконец, с точки зрения электричества, заземление определяется как:

4. (Elec.) Для соединения с землей, чтобы сделать землю частью электрической цепи.

Как и любой приемник, нам необходимо подключить его, прежде чем мы сможем безопасно принимать различные частоты. Заземление - это процесс подключения к Земле и миру. Заземление детей и подростков похоже на заземление розеток. Если у вашей розетки нет трех таких выводов, значит, она не заземлена. Вашему ребенку необходимо соединить три «зубца»; его голос, его сердце и его ноги.

Хотя слово «заземленный» имеет несколько значений, все они так или иначе соответствуют целям нашей программы заземления.Земля дома. Это знакомо, безопасно и надежно. У него есть собственная сила. Как говорит Дороти в «Волшебнике страны Оз»: «Нет места лучше дома». Она была основана в своем стремлении вернуться в Канзас. Она спасает себя и своих товарищей, вместо того чтобы ждать принца. Так что щелкайте каблуками и заземляйтесь в любви и сострадании. Получение заземления - это путь к свободе. Посмотрите вниз, туда, где ваши ноги встречаются с вашим путем. Следуйте своей дорогой из желтого кирпича. И в своем путешествии всегда прижимайте лопатки к сердцу.

www.toothpastefordinner.com

Определение из словаря KJV

земля

ЗЕМЛЯ, н.

1. Поверхность земли или верхняя часть земли без привязки к материалам, из которых она состоит. Мы наносим землю на почву, песок или гравий безразлично, но никогда не применяем ее ко всей массе земли или земного шара, или к какой-либо ее части после удаления. Мы никогда не говорим «полная лопата» или «груз земли». Мы говорим под землей, но не под землей; и мы говорим о земном шаре, разделенном на землю и воду, а не на землю и воду.Однако земля, земля и земля часто используются как синонимы. Мы говорим о продуктах или плодах земли, земли или земли. Вода разливается по низине или низине.

Некому было возделывать землю. Быт.2.

Земля даст свои прибавки. Зеч.8.

Огонь пролегал по земле. Пример 9.

2. Регион; территория; как египетская земля; Британская земля; небесная земля.

3. Земля; имущество; владение.

Следующий твой замысел на территории твоего соседа.

4. Поверхность земли, пола или тротуара.

Дагон упал лицом на землю. 1 Сам.5.

5. Фундамент; то, что поддерживает любую вещь. Этот аргумент имеет веские основания. Следовательно,

6. Основная причина; основная причина или изначальный принцип. Он изложил основания своей жалобы.

Сделать счастье почвой своего несчастья.

7. Основные принципы; как основание религии.

8. В живописи - поверхность, на которой изображена фигура или предмет; та поверхность или вещество, которые сохраняют исходный цвет и на которые наносятся другие цвета для создания изображения; как малиновый на белом фоне.

9. В производстве - основной цвет, по отношению к которому другие считаются декоративными.

10. Основы во множественном числе, низ спиртных напитков; муть; осадок; кал; как кофейная гуща; основания крепкого пива.

11. Песня простая; мелодия, на которой звучат звуки.

На этой земле я построю святой дескант.

12. При травлении смолистая композиция распределяется по поверхности подвергаемого травлению металла, чтобы предотвратить разъедание азотной кислоты, за исключением случаев, когда земля вскрывается острием иглы.

13. Поле или место действия. Он сражался яростно и не собирался сдаваться.

14. В музыке - название композиции, в которой база, состоящая из нескольких тактов независимых нот, непрерывно повторяется в постоянно меняющуюся мелодию.

15. Фольга для защиты от предметов.

16. Раньше яма игрового домика.

Чтобы закрепиться, продвигаться; продвигаться вперед в конфликте; как армия в битве набирает силу. Следовательно, чтобы получить преимущество; иметь некоторый успех; по мере того как армия наступает на врага.Следовательно,

1. Для получения кредита; преобладать; стать более общим или обширным; по мере того, как мнение набирает силу.

Сдать позиции, уйти на пенсию; отступать; выйти из занятой позиции. Следовательно, потерять преимущество. Следовательно,

1. Потерять кредит; снижаться; стать менее сильным или размахом.

Дать землю, отступить; чтобы получить преимущество.

добывать землю и собирать землю используются редко.

ЗЕМЛЯ, в.т. Укладывать или ставить на землю.

1. Учредить; зафиксировать или установить, как на основании, причину, причину или принцип; как аргументы, основанные на разуме; вера, основанная на свидетельствах Священных Писаний.

2. Основываться на принципах; зафиксировать прочно.

Укореняться и укореняться в любви Еф.3.

ЗЕМЛЯ, в.и. Сесть на мель; ударить по дну и остаться на месте; как, корабль стоит на мели на глубине двух саженей.

ЗЕМЛЯ, прет. и стр. помола.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
