что это такое, сооружение на металлической балке и на центральном монокосоуре, расчет конструкции на одном элементе из металла и крепление ступеней

Красивый дом – это прежде всего правильно спроектированные детали. Уют и комфорт должны присутствовать в каждом уголке пространства, вот почему к созданию интерьера стоит подходить основательно, продумывая каждую мелочь.

Лестница должна не только соответствовать в таком доме требованиям строительных норм, но и быть привлекательной. Вот почему косоурам уделяется особое внимание в ее конструкции.

Из чего состоит сооружение?

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов. Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Деталь помогает создать особый стиль, наделить оригинальностью простую лестницу. Зачастую этот элемент используется в конструкции вместо тетивы, но выполняемая функция у них одна. Именно косоуры помогают визуально уменьшить лестницу, делают ее не такой крупногабаритной.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Отличие элемента от тетивы

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, как в косоуре, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

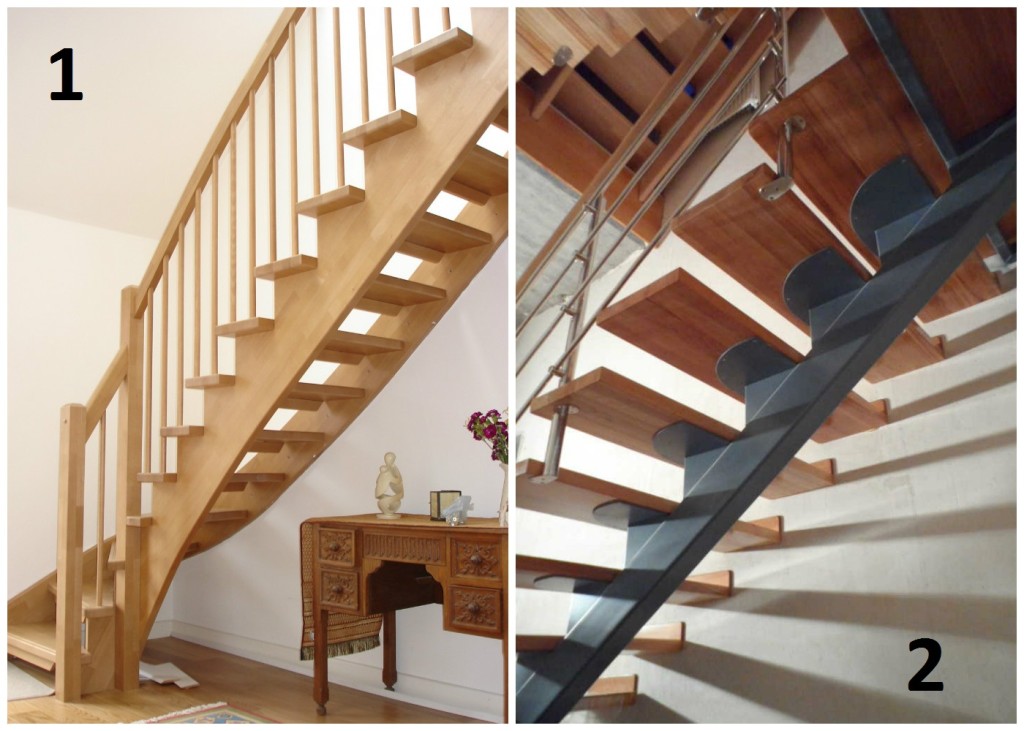

Классификация и виды

Играя роль опоры для лестницы, косоуры дублируют промежутки и шаг конструкции. Элементы располагаются параллельно или в соответствующих точках, их еще называют гнездами. Если рассматривать классификацию с конструктивной стороны, то они могут быть:

  • прямыми;
  • ломаными;
  • винтовыми.

У прямых есть накладки для ступеней, на ломаных поворот до 90 градусов и площадка, то есть между 1 и 2 этажами лестница имеет две разные половины.

Винтовые всегда имеют спиралеобразную форму, привязка осуществляется на центральной оси, в качестве которой нередко выступает столб. Если усиление хорошее, такая опорная ось является условной.

Площадка – это пространство между лестничными маршами, которая представляет собой горизонтальную поверхность, посредством которой происходит разграничение между первой и второй половиной конструкции. Она необходима, поскольку за счет нее второй лестничный марш может выйти на заданную по чертежу точку, при этом сохраняя не только угол наклона, но и пропорции. Нередко основа стоит на двух балках или имеет жесткую привязку к вертикали.

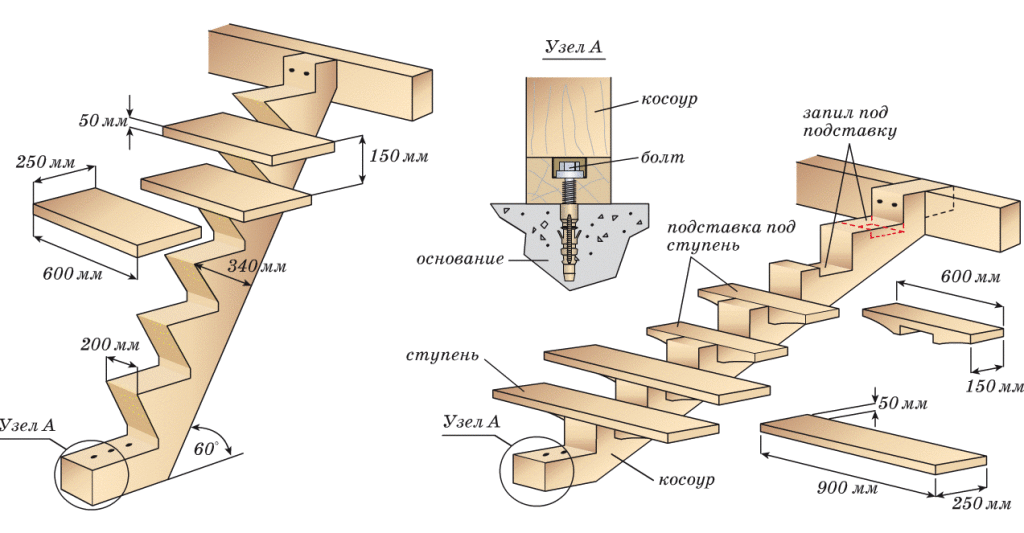

Монокосоур стоит на одной балке. Его допустимо устанавливать к центру или торцам проступей, но в этом случае обязательно дополнительно закреплять элемент к стене. Особые требования к балке, которая должна быть износостойкой, поэтому лучше использовать стальную трубу. Возводить такую лестницу можно только с разрешения надзора по строительству.

Косоуры можно поделить и на две большие группы: ступенчатые и с кобылками. Последние представляют собой треугольный элемент, прикрепляемый к балке. На них производится установка проступи. Конструкция считается сложной в исполнении, но наиболее надежной.

Деревянные косоуры имеют собственную классификацию:

  • прямые;
  • гребенка;
  • округлые.

Прямые используются в конструкции подобных маршей, при возведении накладных ступеней применяют гребенку, а округлые идеально подходят лестнице этой же формы.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

Металл

  • профилированная труба;
  • металлопрофиль;
  • двутавр.

Полимеры

  • пластик, в составе которого находится древесное волокно;
  • металлопластик.

Композитный материал

  • дерево-металл;
  • металл-полимер.

Железобетон

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности.

Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Массивные конструкции из железобетона формируются во время отделочных работ. Они обладают большим весом, поэтому основание под них необходимо рассчитать еще на этапе создания проекта. Впоследствии оно будет размещено параллельно тому, как закладывается фундамент.

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

  • высоту лестницы;
  • ширину и высоту проемов;
  • длину, сколько составляет проекция по полу;
  • высоту подступенков;
  • глубину, которую имеют проступи;
  • общее количество ступеней.

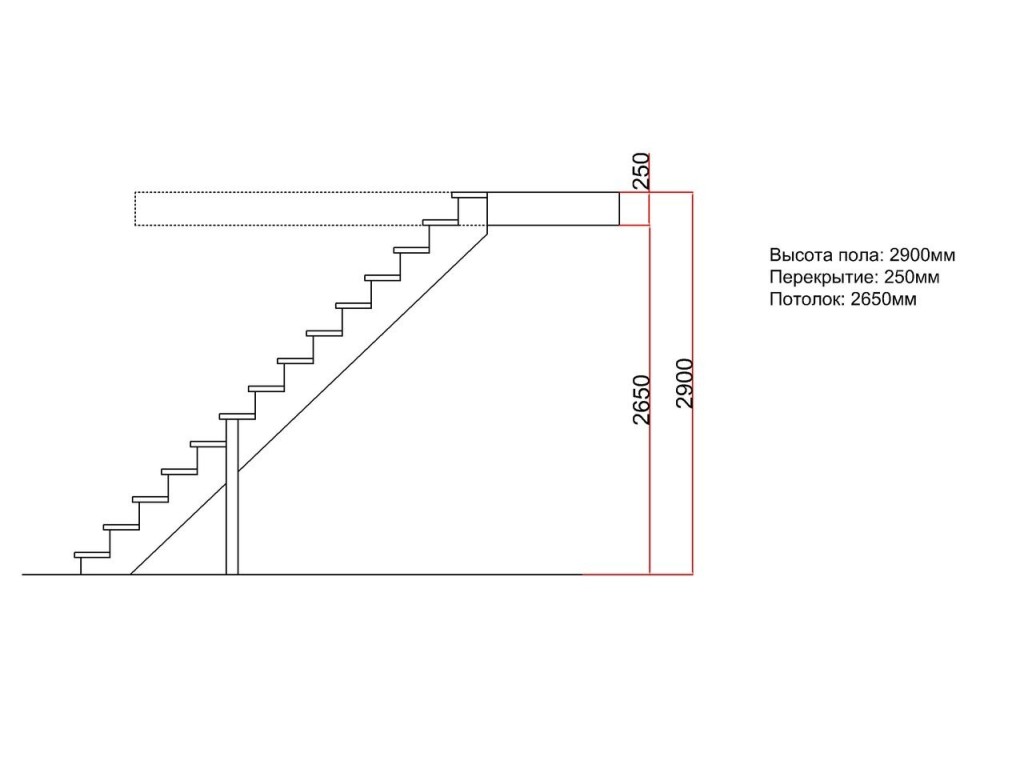

Общая высота определяется от пола первого этажа, до пола второго. Она не должна быть менее 2 метров.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка.

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

От высоты лестницы зависит толщина несущей балки. Здесь действует одно требование: чем выше, тем толще.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Если опора изготовлена из двух или трех балок, стоит обратить особое внимание на торцы несущего основания лестницы. Они должны не только крепиться к другим контактирующим элементам, но и между собой. Такое соединение создает особое усилие, благодаря которому в процессе эксплуатации нет разбалтывания отдельных частей.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

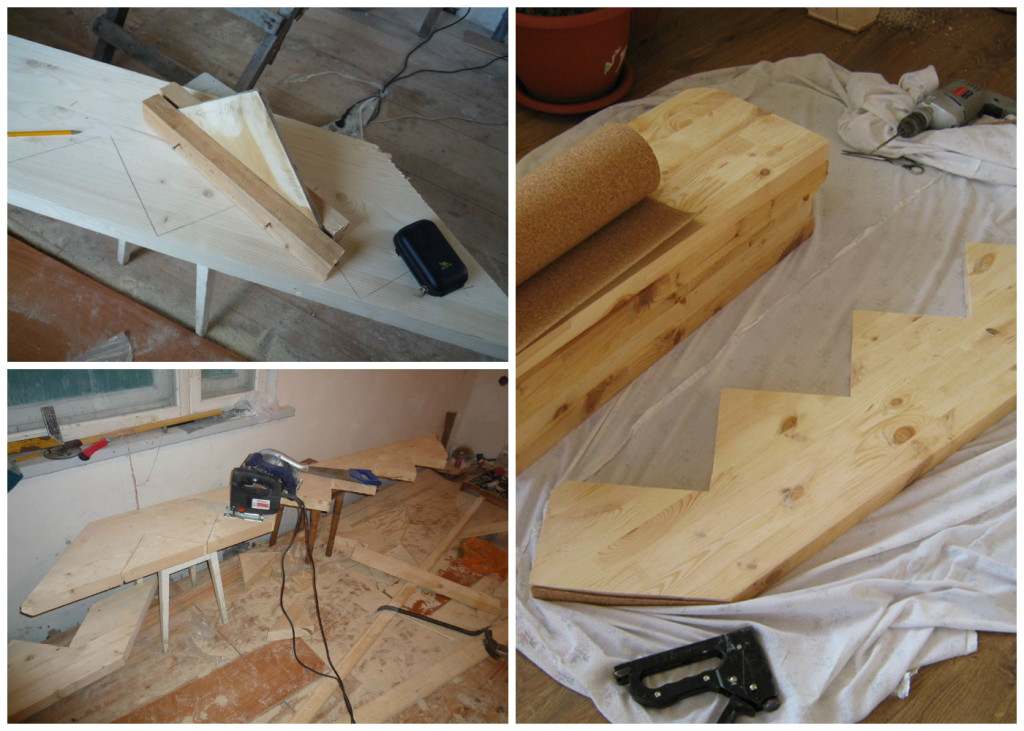

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Примеры дизайна

Лестница обязана вписываться в созданный интерьер в доме, поскольку она иногда выступает отдельным элементом, принимая все внимание на себя. Оформление ступеней, перил иногда более затратное дело, чем создание конструкции в целом.

  • В качестве основного примера можно вспомнить классику с многочисленными элементами декора. Это всегда сложные дизайнерские проекты, особенно если речь заходит о дереве. Резьба и фигурные элементы безупречно вписываются практически в любой интерьер, они нередко сами по себе оказываются главным украшением.
  • Для тех, кто предпочитает уют и простоту, стоит подумать над стилем кантри, в котором может быть изготовлена лестница. Ступени возможно сделать из керамики или натурального камня, очень хорошо смотрится искусственное состаривание. Как основное украшение, используют цветочные мотивы и предметы домашней утвари.
  • Если нравится современный минимализм в дизайне, тогда стиль хай-тек – это то, что вы искали. В нем преобладает много стекла, металла и самые простые формы, четкие прямые линии. Прекрасно смотрятся в этом исполнении винтовые и маршевые лестничные конструкции. Стекло можно использовать в перилах, ступенях или элементах оформления.

Выбор материала необходимо начать еще до того, как будут проводиться работы по возведению конструкции. Стоит учесть особенности, индивидуальные характеристики, назначение лестницы и возраст жильцов дома. Там, где есть дети, к конструкции предъявляются особые требования безопасности.

Сегодня нет предела человеческой фантазии, достаточно только понять, что именно хочется увидеть в конце. Необычная форма все больше привлекает, изысканность не теряет популярности, но деловой стиль завоевывает больше внимания.

Преимущество лестницы на косоуре в том, что она прекрасно просматривается. Кроме функциональной составляющей, такой элемент стал все больше нести декоративную нагрузку в общем интерьере. Стало популярно закреплять каждую ступень на отдельном элементе, который находится на опорной балке. В данном случае, если уложить два косоура, можно обойтись без подступенков. Крепление деревянной ступени происходит посредством саморезов, совсем незаметно и очень надежно. Если со временем появляется дефект, то замены требует только один элемент конструкции, реставрация становится менее затратной.

Металлические косоуры избавляют от скрипа при движении. Все потому, что каркас жесткий и прочный, в основе находится сварной стержень. Даже при повышенной влажности металл не деформируется, а каркас не расшатывается с годами.

Стоимость такой лестницы несильно отличается от деревянной, но можно добиться повешенной прочности. Можно использовать тонкие доски, поскольку ступени не испытывают несущей нагрузки, а поэтому прекрасно выдерживают необходимый вес.

О том, как построить лестницу для террасы на косоурах, смотрите в видео ниже.

Косоуры для лестниц, что это такое? (виды, расчеты, монтаж)

Строительство лестницы в частном доме является очень интересным процессом. При помощи лестницы можно задать тематику всего будущего интерьера в доме.

Внешний вид будущей лестницы зависит от множества факторов, в том числе от выбора несущего элемента конструкции. Одним из самых распространенных и универсальных вариантов является косоур. Чтобы понять, что такое косоур, советуем вам ознакомится с данной статьей.

Что такое косоур?

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Косоуры для лестниц могут различаться:

  • по форме конструкции;
  • количеству несущих элементов;
  • материалу изготовления.

   Разновидности конструкций косоуров

По форме косоуры подразделяются:

  • прямой;
  • поворотный;
  • винтовой.

Самыми распространенными являются прямые косоуры, которые используются для строительства простых лестниц.

прямой косоурпрямой косоур

Поворотные косоуры применяются в лестницах, состоящих из нескольких маршей.

поворотный косоурповоротный косоур

Для винтовых и закругленных лестниц применяется винтовой косоур.

косоур для винтовых лестницкосоур для винтовых лестниц

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

  • на 2 косоурах, боковые;

на двух косоурахна двух косоурах

  • на 1 косоуре, с центральным расположением.

на одном косоурена одном косоуре

В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

три и более косоуровтри и более косоуров

Параметры и размеры

Для того чтобы прямая лестница на косоурах была комфортной и безопасной, важно правильно рассчитать параметры несущего элемента.

Параметры, которые необходимо вычислить:

  • Длина косоура. Для расчета данного параметра нужно вспомнить школьную математику, а именно теорему Пифагора:
А222.

расчет длины косоурарасчет длины косоура

  • Размер ступеней. Данный параметр важен для определения размеров выпиливаемых частей.

размер ступенейразмер ступеней

  • Размер косоура. Здесь подразумевается размер доски, из которой будет изготавливаться косоур. Толщина доски должна быть не менее 8 мм, а ширина определяется в зависимости от размеров ступеней. Расчет происходит таким образом, чтобы пропил был не более половины всей ширины.

размер косоураразмер косоура

Косоур из дерева

Различают два варианта изготовления косоуров:

  • Зубчатый (ступенчатый) – изготавливается путем выпила участков под ступени из цельной доски.

ступенчатый косоурступенчатый косоур

Для правильной разметки, необходимо подготовить шаблон – на доске отмерить величину проступи и подступенка и прикрутить рейку под углом, равным углу наклона будущей лестницы.

Шаблон требуется подготовить, чтобы размер всех ступеней получился одинаковым, а лестницы на косоурах были удобны для эксплуатации.

  • Кобылки – монтаж немного сложнее по причине необходимости изготовления большего числа деталей одинакового размера.

косоур на кобылкахкосоур на кобылках

Косоур на кобылках — более сложная конструкция, однако она считается более надежной.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

  • Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

ленточный косоур из металлаленточный косоур из металла

  • Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

косоур из профильной трубыкосоур из профильной трубы

  • Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

косоур из металлических косыноккосоур из металлических косынок

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

наметаллических кобылкахнаметаллических кобылках

Видео, по монтажу металлического косоура:

Бетонный и железобетонный косоур

Бетонные лестницы являются самыми надежными и долговечными, не зря их широко используют при строительстве многоквартирных, промышленных и коммерческих объектов.

Бетонные косоуры также бывают разных видов:

  • Типовые – при помощи которых построены множество объектов, как частных, так и общественных.

Типовой железобетонный косоурТиповой железобетонный косоур

Изготовление такого рода косоура допустимо как своими руками, так и на специализированных заводах.

  • Индивидуальный – такой тип косоура изготавливается исходя из разработанного дизайн-проекта, изделие может иметь практически любую форму. Возможность изготовления будет зависеть только от навыков и опыта мастера, выполняющего работу.

индивидуальных бетонный косоуриндивидуальных бетонный косоур

индивидуальных бетонный косоуриндивидуальных бетонный косоур

Строительство бетонной лестницы, в том числе и на косоуре, осуществляется по типовому алгоритму:

  1. Подготовка фундамента.
  2. Сборка прочной опалубки.
  3. Вязка армированного каркаса.
  4. Заливка бетоном.
  5. Обработка и отделка после застывания конструкции.

Как сделать косоур для лестницы своими руками

Если вы затеяли установку лестницы своими руками, стоит разобраться подробнее, что же такое косоур и как его монтировать. Косоур (далее по тексту – опора) представляет собой балку, расположенную под углом к полу, и на которую крепятся ступени. Чтобы лестница была смонтирована правильно, нужно детально просчитать параметры опоры, выбрать подходящий материал, выполнить работу по правилам. Только в таком случае срок эксплуатации и надежность конструкции будут на высоте. Давайте же разберемся, как правильно сделать косоур для лестницы своими руками.

Преимущество косоура над тетивой

Еще одним видом несущей балки является тетива. При таком устройстве подъема ступени вставляются в пазы или углубления. Они могут быть как с одной стороны (в стене), так и с двух. Если смотреть на подъем сбоку, тетива будет закрывать ступени, и видно их не будет. Такая конструкция имеет преимущество в установке, поскольку времени этот процесс займет гораздо меньше. Крепление тетивой безопасно и долговечно.

косоур Косоур имеет ряд плюсов

Крепление косоуром чаще всего производится по центру конструкции, но бывают и боковые виды. В этом случае при виде сбоку ступени будут хорошо просматриваться. Положительными сторонами этого вида является: высокая способность выдерживать механические нагрузки, а также установка в сжатом пространстве.

Если перед вами стоит выбор между косоуром и тетивой, ориентируйтесь на исходные данные вашего дома. При наличии большого пространства остановите свой выбор на тетиве. Она прекрасно дополнит интерьер и займет не так много времени и труда. Наиболее практичным вариантом станет косоур.

Виды лестниц на косоурах

Изготовление некоторых видов косоуров для лестниц возможно своими руками. Их разделяют в зависимости от различных параметров.

В данном видео вы узнаете, как сделать косоур:

Материал для изготовления

В зависимости от того, из какого материала сделана конструкция, различают:

  1. Деревянную.
  2. Металлическую.
  3. Бетонную.

По форме

Форма ее может быть

  1. Прямая – простой тип конструкции, лестница в один пролет.
  2. Ломаная – содержит несколько пролетов, которые меняют свое направление по отношению друг к другу.
  3. Винтовая лестница – образует сплошной круг, каждая ступень меняет свое расположение по отношению к предыдущей.

По расположению

Располагаться конструкция может сбоку, опираясь с одной стороны на стену, или же по центру комнаты, придавая интерьеру более торжественный вид.

Как правильно рассчитать размер косоура

Построить лестницу на косоурах своими руками не так уж и сложно, важно выполнить точные расчеты и соответственно им работать. От этого зависит надежность и долговечность всей конструкции. Чем меньше маршей и различий у частей подъема, тем проще сделать расчет. Таким образом, одномаршевая конструкция является самой простой.

Важно! Каким бы ни был дизайн, каждый марш должен иметь одинаковый угол наклона.

Расчет лестницы на косоурах производится при наличии вычислений, выполненных на основании таких размеров:

  1. Высота будущей лестницы – это расстояние между полом первого и второго этажа.
  2. Длина марша. Можно вычислить, умножив количество ступеней на ширину проступи.
косоур_стеклоЧтобы рассчитать косоур – используйте формулу

Имея эти цифры, можно просчитать длину опоры, используя теорему Пифагора. Длина косоура2 = Высота2 + Длина марша2.

Для тех, кто не хочет заморачиваться с расчетами или боится сделать ошибку, существует более легкий способ. В интернете можно найти множество сайтов с онлайн-калькуляторами лестниц, которые произведут точнее расчеты за минимальное время. Вам не придется переживать, не была ли совершена ошибка, или вспоминать школьную программу по математике. Все, что нужно сделать, – это подставить данные в окошки, а вам предоставят готовые расчеты. Как правило, на подъем ставят 2 косоура. Если ширина конструкции больше, чем 0,15 метра, то желательно закрепить три. Одна опора ставится довольно редко, поскольку такая конструкция ненадежна и не сможет выдержать значительные нагрузки со 100% вероятностью. Чтобы нагрузка правильно распределялась, необходимо глубокое знание физики и точность всех просчетов.

Как сделать косоур своими руками: пошаговая инструкция

Выполнить своими руками установку косоуров не так сложно, как представляется, на первый взгляд. Ниже представлена пошаговая инструкция по монтажу опор из дерева, металла и бетона.

Из дерева

Для деревянного подъема зачастую устанавливаются два крепежных элемента. Первое, что нужно сделать в данной ситуации, – рассчитать толщину дерева. Это влияет на надежность конструкции, поскольку чем она больше, тем большую нагрузку должны выдерживать опоры. Если на подъеме не предусмотрена кобылка, выполняйте пошагово следующие этапы:

  1. Нужно пометить, где будут находиться вырезы.
  2. Далее электролобзиком аккуратно выпилите намеченные фрагменты дерева.
  3. Нужно решить, какого размера будут ваши ступени. В зависимости от этого числа, крепление может находиться как в глубине ступени, так и возле его края.

Из металла

Данный вариант является более долговечным, по сравнению с предыдущим. Для этого нам понадобится металлопрофиль или труба. Поскольку данный материал достаточно крепкий, одной опоры в центре будет более чем достаточно. Впрочем, не менее важной деталью является качество выполненных соединений деталей подъема. Произведите необходимые расчеты для определения количества материалов, которые следует приобрести. Самым простым и надежным вариантом металлической опоры, выполненной своими руками, является установка цельной трубы. При ее отсутствии можно для более надежной сцепки сварить несколько одинаковых частей металлического профиля. При таком соединении швы прочно заделываются, что никак не влияет на их внешний вид.

Изготовление бетонного косоура

Традиционно, бетонные опоры устанавливаются в многоэтажных многоквартирных домах при массовой застройке. В таких случаях ступени и косоуры представляют собой единую конструкцию. В последнее время бетонные опоры все чаще стали применяться в квартирах. Зачастую они все также неделимы со ступенями. Если же это две разные части, они представляют собой балку с ребристыми поверхностями. Она крепится на опоры с помощью железных штырей, заливается бетоном, и только после этого крепятся металлические ступени.

Лестница является одновременно и стильным, и практичным элементом декора. В маленьком пространстве она невозможна без установки косоура. Если вы решили выполнять все работы по его монтажу самостоятельно, не спешите, внимательно изучите все нюансы, выполните необходимые расчеты и принимайтесь за работу. Эта работа не так страшна, как может показаться, на первый взгляд.

в чем разница и что лучше?

Любой, даже самый простой загородный дом, не может обойтись без лестницы. Ее можно встретить на входе, на спуске в подпол. Если здание имеет несколько этажей, то для перехода с одного этажа на другой используют лестницу.

Существует множество вариантов исполнения данной конструкции, в состав каждого из которых входят свои узлы и детали. Так, основу конструкции маршевой лестницы составляют несущие балки. Деревянные лестницы изготавливают на косоурах или тетиве. Именно на них устанавливают ступени и подступенки, по которым и ходят жильцы дома.

Чем отличается косоур от тетивы? Различие между этими несущими балками заключается в том, что на косоурах ступени крепят поверх балок, а для их установки в тетиву необходимо проделать паз. Но это лишь поверхностные различия. Тетива и косоур — в чем их отличие? Давайте разбираться в этой статье.

схема лестниц на тетиве и косоурах

Конструкция лестницы на тетивах

Конструкция, основанная на тетивах, несколько отличается от той, что основывается на косоурах. Многое зависит от расстояния между этажами. Иногда возникает необходимость дополнительного укрепления ступеней крепежными деталями — например, клиньями, штырями, шурупами.

Лестница на тетивах по праву считается самой безопасной. Для ее изготовления применяют деревянный массив толщиной в 50 мм или металлический профиль. Еще одно отличие тетивы от косоура заключается в том, что косоур может быть использован один, а тетивы всегда используют в парах.

лестница на тетиве Рисунок 1. Лестница на тетиве.

Для их изготовления можно использовать разные способы.

На внутренней поверхности тетивы размечают и вырезают пазы, необходимые для установки ступеней и подступенек. Для того, чтобы конструкция не издавали лишнего шума (например, скрипов), торцы ступенек и подступенек смазывают клеевым составом.

Для закрепления ступенек с внутренней стороны используют специально набиваемые бруски из дерева или стальные уголки. На них и укладывают ступеньки. Для фиксации применяют различного вида крепеж. При выполнении окончательно отделки, головки крепежа закрывают специальными заглушками. При их отсутствии места крепления просто закрашивают.

Другой способ изготовления лестницы заключается в том, что на внутреннюю сторону тетивы устанавливают так называемые прибоины. Собственно, на них и будут устанавливаться ступени. Конструкция такого типа отличается следующими достоинствами:

  • Безопасность. Такая конструкция абсолютно безопасна для жильцов, в том числе и домашних животных.
  • Высокая грузоподъемность.
  • Простота в уборке.

Лестницы, собранные на тетиве, отличаются элегантным внешним видом и могут быть установлены в помещениях с любым интерьером. Тем не менее, присутствует и заметный недостаток — такая конструкция получается шире, чем та, которая изготовлена на косоуре.

Лестница на косоуре

Косоуром называют несущую балку, к которой крепят ступени.

лестница на косоурах Рисунок 2. Лестница на косоурах.

Как видно на рисунке 2, их ступени располагаются на гребенке. На рисунке 3 показан лестничный марш, обустроенный на одном косоуре.

лестница на одном косоуре Рисунок 3. Лестница на одном косоуре.

Лестницы этого вида наиболее просты в изготовлении. Для их сооружения необходим минимальный набор оборудования и потребуется минимальное количество технологических операций.

Существует конструкция, основанная на одном косоуре, размещенного по центру лестницы (рис. 3). Но, как показывает практика, при сооружении широких лестничных маршей, в пределах 2,5 м, целесообразно установить центральную балку.

Особенности изготовления

При изготовлении лестницы этого типа применяют два метода размещения ступеней на косоуре. В первом случае на теле балки выполняют вырезы треугольной формы. Во втором — на балке устанавливают дополнительные конструктивные элементы, которые называют кобылками. Ступени, в свою очередь, крепятся на них. Эти элементы имеют треугольную форму и монтируются непосредственно на верхнюю кромку.

Материалы для изготовления лестниц

В современном малоэтажном строительстве все чаще применяют именно металл. Лестницы, изготавливаемые из металла, чаще всего собирают с помощью сварки. То есть, если домовладелец решил самостоятельно изготовить такой лестничный марш, то он должен хорошо владеть сварным делом.

Если речь идет о возведении лестницы из древесины, то лучше всего использовать клееные доски, выполненные из твердых пород (дуб, бук). Цельный массив может с течением некоторого времени рассохнутся и дать трещины.

При сооружении лестницы подобного типа необходимо четко осознавать следующее – любая, пусть даже самая маленькая погрешность, может привести к разрушению конструкции в целом. Лучше использовать клееные доски из дуба, бука и других твердых пород. Сплошная доска может дать трещины в период эксплуатации.

Для того, что бы построить лестницу, потребуется соответствующий материал, а именно, доски, имеющие толщину, как минимум, 50 мм и рабочей шириной в 300 мм. Трафареты, на основании которых будет вырезаться профиль косоура. Кроме этого, необходимо иметь под руками дрель, пилу, плоскошлифовальную машину. Подробнее про строительство деревянной лестницы своими руками – в этой статье.

Так что же выбрать

Какая лестница лучше — на косоурах или тетивах? Однозначный ответ на этот вопрос вряд ли можно найти. Обе конструкции широко используют в строительстве. В чем разница между этими типами несущих балок, показана в следующей таблице:

Лестница на косоуреЛестница на тетиве
1Балка имеет сложную зубчатую форму.Балка этого типа имеет ровные контуры
2Балка находиться под ступенями.Ступени, своими торцами, входят в тело балки.
3Для создания лестницы может быть использовано любое количество косоуров, от одного и более.Балки этой конструкции могут быть использованы только в паре.
4Балясины закреплены непосредственно на ступенях.Балясины и другие вилы ограждений упираются непосредственно на балку.
5Лестница с балками этого типа имеет меньшие размеры.Конструкция занимает больше места.
6Конструкция с косоуром смотрится довольно просто.Лестница с такой балкой смотрится очень элегантно.

При одинаковой грузоподъемности можно назвать следующие кардинальные различия лестничных маршей, собранных на балках разного типа.

  1. Лестницы, собранные на косоуре, эффективнее использовать в помещениях с небольшой площадью. Дело в том, что минимальная ширина ступеньки колеблется в диапазоне от 0,8 до 1 метра. Ширина такой лестницы будет соответствовать ступени. Ширина же конструкции на тетиве будет шире на толщину двух несущих балок.
  2. За счет того, что лестница на косоуре может быть сооружена с применением одной балки, для ее строительства потребуется меньше материалов и, соответственно, трудозатрат. В то же время, изделие на тетиве может быть собрано только с двумя балками и требует больше временных затрат на изготовление пазов.

На основании этого можно сделать вывод, если речь идет о строительстве дома с небольшой площадью, то целесообразнее использовать балки типа косоур.


Как сделать деревянную лестницу на косоурах своими руками: расчет и конструкция

Любая деревянная лестница может быть устроена на тетивах либо косоурах. Это основные, несущие элементы лестничной конструкции, причём косоуры считаются лишь разновидностью тетив.

Выбор того или иного варианта основных несущих элементов зависит от места расположения, интенсивности использования, безопасности и дизайна лестничных конструкций.

Лестничные марши на косоурах получили широкое распространение именно за возможность придания им любой дизайнерской формы в соответствии с интерьером помещения.

косоурыДанные лестницы востребованы

Устройство лестниц на деревянные косоурах

Косоур лестницы представляет собой наклонно расположенную балку, выполняющую роль несущей опоры лестницы. Основное отличие от тетивы: проступи закрепляются не врезкой в боковую поверхность, а устанавливаются поверх опоры. Для этого в наклонной балке вырезаются зубцы под каждую ступень.

Форма и размеры несущих опор

Косоуры различаются по форме на прямые, ломаные либо винтовые. Наиболее распространено устройство лестниц с прямыми маршами, как наиболее доступными в исполнении, но не уступающими в дизайне другим конструктивным решениям.

Для изготовления косоуров возможно применение досок из различных пород древесины толщиной 40-70 мм. Минимальная ширина доски – 300 мм. Уменьшать ширину опорной доски нельзя, так как вырезы для установки ступеней значительно снижают прочность косоура.

В данном видео вы узнаете, как сделать лестницу на косоурах:

Подобрать доску шириной 30 см без сучков и с идеальной плоскостью крайне сложно. Для решения проблемы можно использовать клееные доски:

  • это снимает проблему сучков;
  • клееная доска не подвергается растрескиванию и скручиванию;
  • ширина клееной лестничной опоры может быть любой, достаточной для устройства вырезов под ступени.

Материал для изготовления

В качестве материала для изготовления деревянной лестницы можно использовать различные породы древесины:

  • наиболее долговечны изделия из твёрдых пород: дуб, кедр, лиственница;
  • хвойные породы ниже по характеристикам прочности, но значительно легче в обработке;
  • независимо от породы, влажность древесины должна быть примерно равна влажности помещения, где расположена лестница;
  • необходимо учитывать, что стоимость дуба и сосны различаются примерно в 3 раза, а цена красного дерева – в 6 раз выше, чем у изделий из хвойных пород древесины;
  • для ступеней необходимо использовать твёрдые породы либо наносить дополнительные лаковые покрытия на изделия из сосны и ели.

Конструкции деревянных лестниц на одном косоуре

Лестница может быть сооружена с использованием всего одной опоры, расположенной по центру:

  1. Как правило, ширина лестничного марша в таком варианте невелика, около 80 см.
  2. В плане дизайна это решение самое декоративное, лестничный марш выглядит лёгким, эффектным.
  3. С точки зрения безопасности: для изготовления такой опоры нужно продумать надёжные дополнительные крепления-проступи к косоуру с увеличением его толщины и ширины.
  4. При ширине марша более 80 см устройство лестницы на одной опоре не допускается, в отдельных случаях такое конструктивное решение требует согласования в органах стройнадзора.
  5. Если пропилы под ступени получаются излишне глубокими и ведут к снижению прочности конструкции, то целесообразно увеличить количество косоуров. Необходимость в увеличении опор возникает и при использовании для проступей досок менее 4 см толщиной.

Комбинированная деревянная лестница на косоурах, состоящая из двух элементов прямых лестничных маршей

Ломаная лестничная конструкция для частного дома предполагает обычно комбинированное устройство из двух прямых пролётов. Ширина пролёта в этом варианте не должна быть менее 1 м, что обеспечивает возможность подъёма мебели либо крупногабаритных вещей на верхний этаж.

косоуры_лестницаЕсть ряд требований к данной лестнице

Основные требования:

  1. Возводятся два одинаковых по конструкции лестничных марша с опорой в изломе на лестничную площадку.
  2. Площадка изготавливается в виде сплошного настила, крепится, независимо от маршей на опорах из дерева либо металла.
  3. Косоуры верхней части нижнего пролёта опираются на несущую балку площадки методом врезания либо с применением металлических крепёжных элементов.
  4. Пол площадки выполняется из материала, идентичного ступеням.
  5. Нижние торцы деревянных косоуров верхнего марша опираются на вторую независимую несущую балку площадки.
  6. Ограждения переходной площадки выполняются аналогично ограждающей системе перил и балясин всей конструкции.

Изготовление и крепление деревянных косоуров для лестниц своими руками

Строительство лестницы не является простым и лёгким делом, именно поэтому цена готовых изделий либо их изготовления профессионалами довольно велика. Но при обладании определёнными навыками столярного дела и наличии необходимого набора электрического и ручного инструмента самостоятельное изготовление лестничной конструкции вполне возможно.

Расчёт конструкции

Сначала конструкцию надо спроектировать, привязать к условиям места расположения, точно рассчитать размеры, исходя из следующих правил:

  1. Высота лестничной конструкции не может составлять менее 2-х метров, замеряется от пола нижнего этажа до верхнего пола.
  2. Размер отведённого под лестницу места диктует длину её проекции по полу.
  3. Параметры лестничного проёма определяются в соответствии с конструктивными особенностями перекрытия.
  4. Глубина проступи обычно соответствует эргономическим нормам в 25-30 см, возможны варианты на усмотрение хозяина.
  5. Подступенок не должен быть выше 22 см.


Пример расчёта размеров:

  • А – высота конструкции: 240 см;
  • Б – длина проекции: 380 см;
  • В – ширина ступени: 27 см;
  • Б : В = 380 : 27 = 14 ступеней;
  • А : 14 = 240 : 14 = 17,1 см – высота подступенка;
  • по теореме Пифагора находим длину косоура (К) : А2 + Б2 = К2, которая составит 45 см.

Изготовление и монтаж лестницы

Рассчитав размеры (к длине опорной балки можно добавить допуск +5-7 см), можно приступать к возведению простой прямой лестницы.

косоуры_лестница_монтажПридерживаемся инструкции создания лестницы

Примерный ход работ:

  1. Идеальный вариант: приобрести готовые элементы для самостоятельного монтажа. Косоуры в готовом исполнении подобрать сложно, вместо них приобретается тетива нужной длины. Ступени можно купить в виде досок нужной длины и толщины, для подступенков достаточно строганных досок около 20 мм в необходимом количестве.
  2. В случае приобретения простых пиломатериалов понадобится их доработка: нарезка, шлифование, обработка торцов. Особое внимание нужно уделить проверке качества досок: отсутствие сучков, трещин, дефектов геометрии.
  3. Снизу косоуры могут опираться на продольные лаги или балки перекрытия, соединённые между собой брусом.
  4. Верхняя часть опорных элементов конструкции чаще всего крепится методом запилов в балках перекрытия либо самих косоурах.
  5. Лучшим вариантом крепления можно считать применение различных специальных металлических крепежей. Это могут быть разного вида хомуты, болты, уголки, анкера.
  6. Врезки всегда приводят к снижению прочности лестницы в местах скрепления, а некачественно выполненные запилы и врезки могут привести к обрушению конструкции при эксплуатации.
  7. Треугольные пропилы делаются строго по единому для всех опор шаблону. Он размечается и вырезается из фанеры, затем переносится на косоур. Вырезать зубья нужно электроинструментом с фиксацией направления, для использования ручных пил требуется значительный опыт и использование специальных приспособлений. Твёрдые породы дерева очень тяжело поддаются ручной обработке.
  8. Существует иное практическое решение по устройству косоуров своими руками из дерева. Установка кобылок является действием, противоположным вырезанию зубьев. Обычно треугольные по форме кобылки устанавливаются на кромку косоура с закреплением деревянными шкантами. Это сложная форма крепежа для неспециалиста.
  9. Шпаклёвку, шлифование, пропитку лаком и окраску следует проводить после окончания всех подготовительных распиловочных работ, но до начала монтажа и сборки отдельных элементов.

Следует отметить, что ручная работа низкой квалификации и использование непрофессионального инструмента редко приводят к хорошему качеству выполняемых работ.


Поэтому приобретение деревянных заготовок тетив для изготовления косоуров и ступеней с раскроем в месте приобретения можно считать оптимальным вариантом. Необходим лишь точный расчёт конструкции, грамотное изготовление шаблонов.

виды, расчет, материалы и порядок монтажа

Лестница на косоурахЛестница на косоурах Главной деталью лестничных конструкций являются несущие элементы, к которым относится и косоур. Это наклонная балка, на которую крепятся ступени. Лестницы могут иметь один косоур, что придает всей конструкции невесомый вид, или же два, что сделает её более надежной. Косоурные лестницы самые популярные, так как позволяют придавать конструкции любую дизайнерскую форму и хорошо вписываются в любой интерьер помещения.

Классификация и виды косоуров

По форме косоуры могут быть:

  • прямыми;
  • ломаными;
  • винтовыми.

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно. Лестница на косоурахЛестница на косоурах Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу. Лестница на косоурахЛестница на косоурах Винтовые марши используются для закруглённых лестничных конструкций. Лестница на косоуреЛестница на косоуре По месторасположению косоура, конструкции можно разделить на:

  • боковые – применяются 2 косоура по бокам марша; Лестница на косоуреЛестница на косоуре
  • центральные – используется 1 центральный косоур. Лестница на косоуреЛестница на косоуре

Лестница на косоуреЛестница на косоуре Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам. Лестница на косоуреЛестница на косоуре

Важно! При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки. Именно второй вариант наиболее популярный и чаще применяемый на практике. Лестница на косоурахЛестница на косоурах

Параметры и размеры косоуров

Для расчета параметров лестницы, в первую очередь необходимо остановиться на основных величинах:

  • высота лестничной конструкции;
  • длина проекции по полу;
  • высота и ширина проема;
  • глубина проступей;
  • высота подступенка;
  • количество проступей.

При определении высоты всей конструкции нужно измерить расстояние от пола 1 этажа до пола 2 этажа. Общая высота лестничной конструкции не может быть ниже двух метров. Длина проекции по полу определяется исходя из размеров отведенного под лестницу места в помещении. Высота и ширина проема определяется опытным путем по месту установки. Глубина ступени выбирается из личных предпочтений, но должна соответствовать эргономическим требованиям. Наиболее часто применяют размер глубины в 250-300мм. Высота подступенка не должна превышать 220мм. Лестница на косоуреЛестница на косоуре Количество проступей определяется исходя из длины косоура и высоты подступенка. Предположим,

  • высота конструкции 2500мм;
  • длина 4000мм;
  • глубина проступи 280мм;

Длину лестницы делим на глубину ступени и получаем количество ступенек – 14 штук. Аналогично вычисляем высоту подступенка. Высоту делим на количество проступей и получаем 180мм. Длина несущего элемента определяется при помощи теоремы Пифагора: К квадрату длины прибавим квадрат высоты и получим длину косоура, то есть 4700м. Лестница на косоуреЛестница на косоуреЛестница на косоуреЛестница на косоуре

Деревянный косоур своими руками

Собрать деревянный косоур не так уж и сложно, как может показаться на первый взгляд. Чтобы сделать косоур своими руками, необходимо правильно подобрать толщину несущих балок.

Совет!Чтобы конструкция получилась более надёжной и долговечной, необходимо для несущих элементов выбирать твердые лиственные сорта деревьев, таких как дуб, клён или бук. Перед работой с деревянными заготовками, их необходимо зашкурить.

Чем выше планируется лестничная конструкция, тем прочнее и толще должна быть несущая балка. Косоуры могут быть двух типов:

  • ступенчатые
  • с кобылками.

Лестницы на косоурахЛестницы на косоурах Кобылки представляют собой треугольные элементы, которые крепятся шкантами к балке. Именно на кобылки устанавливаются проступи. Такую конструкцию собрать достаточно сложно. Но эта сборка считается наиболее надежной. Лестница на косоуреЛестница на косоуре Наиболее простой в сборке будет ступенчатый косоур. Для крепежа ступеней необходимо лишь выпилить треугольные вырезы. Получается лестничная проекция. Размеры катетов выпиливаемых треугольников определяются как глубина проступи и высота подступенка. Перед распилом необходимо тщательно разметить балку при помощи треугольной линейки с прямым углом. Затем, при помощи циркулярной пилы, срезать лишние углы по меткам. Следует помнить о правилах безопасности при работе с электропилой. Чаще всего используется два деревянных косоура по бокам для надежности и прочности конструкции. Минусом подобной конструкции является распил, который значительно уменьшает толщину балки и влияет на надежность всей конструкции. Создание лестницы на ступенчатом косоуре

Металлический косоур для лестницы можно достаточно просто сделать своими руками. Конструкция из металла более сложная в исполнении, но она и более надежная. В качестве несущих металлических элементов можно использовать П-образный профиль или трубу. Для изготовления косынок (аналог кобылок) можно использовать уголок. Металлический несущий элемент обычно расположен по центру. Различают два типа подобных лестниц:

  1. Ленточный – изготавливается из цельных листов металла. Листы распиливают на элементы, которые впоследствии сваривают в единое целое. После отшлифовки швов к несущей балке прикрепляются проступи. Обычно в таких лестничных маршах не используются подступенки. Лестница на косоурахЛестница на косоурах
  1. Сварные изготавливаются из металлического профиля или стали. Этот вид косоуров наиболее распространен. Лестница на косоурахЛестница на косоурах

Размер косынки определяется как высота шага и глубина проступи. Детали уголка привариваются друг к другу под углом 90 градусов. На профиль наносится разметка при помощи треугольника с отмеченными величинами. На эти метки затем привариваются косынки.

Важно! Рекомендуется тщательно производить сварку элементов косоура, ведь от её качества зависит и прочность всей лестничной конструкции.

Для придания конструкции дополнительной жёсткости, к косоуру в нескольких местах приваривается уголок, размер которого равен ширине проема. Затем привариваются кронштейны к косынке для крепления проступей. Создание лестницы на металлических косоурах

Косоуры из бетона и железобетона

Косоуры из этих материалов имеют одно существенное преимущество. Дело в том, что бетонный лестничный марш считается самым надежным и долговечным. Проекты таких конструкций можно разделить на:

  • типовые;
  • индивидуальные.

Типовые элементы чаще всего встречаются в типовых многоэтажных застройках и общественных зданиях. Подъездные лестничные марши отливаются на заводах. Такие конструкции являются монолитными. Лестница на косоурахЛестница на косоурах Также заводы железобетонных конструкций выпускают отдельно ступени и косоуры. К таким изделиям дополнительно понадобятся металлические крепежные элементы. Бетонные изделия могут выглядеть индивидуально, принимая интересные интерьерные формы, задуманные дизайнером. В таком случае красота будет стоить довольно дорого. Лестница на косоуреЛестница на косоуреЛестница на косоурахЛестница на косоурах При изготовлении бетонной конструкции своими руками необходимо:

  1. Соорудить водонепроницаемую опалубку, чтобы раствор удерживался внутри неё.
  2. Из арматуры необходимо предварительно сварить каркас лестничного марша и поместить его внутри опалубки.
  3. Заполнить пустоты бетоном, утрамбовывая по ходу заливки раствор.
  4. После полного застывания цементного раствора, можно приступать к облицовочным работам.

Крепление проступей

Способ монтажа проступей зависит от материала, из которого произведен косоур. К металлическим стойкам сначала крепятся косынки, а затем в потай монтируются деревянные ступени с помощью болтов или саморезов. Металлические проступи просто привариваются к косоуру. Лестница на косоурахЛестница на косоурах К деревянным косоурам ступеньки крепятся несколькими способами:

  • Вырубленные проступи – наиболее простой способ, так как в несущей балке выпиливаются углы по размерам ступеней и подступенков. Остается только качественно закрепить все элементы. Лестница на косоурахЛестница на косоурах
  • Деревянная кобылка – дополнительный элемент, который монтируется к балке при помощи шкантов. Затем поверх кобылки прикрепляется проступь. Такие лестницы могут быть открытого и закрытого типа (с применением подступенка).
  • Стальная опора – ступени крепятся к стальным косынкам, которые предварительно прикрепляются к балке.
  • Больца применяются для задних частей ступеней и крепится к косоуру при помощи дюбеля.

Лестница на косоурахЛестница на косоурах Косоурные лестницы часто возводятся в частных домах. Если вы решаетесь возводить такую конструкцию собственными руками, предварительно тщательно просчитайте размеры конструкции и подберите наиболее подходящие материалы. Правильно спроектированная конструкция прослужит не одно десятилетие.

Варианты лестниц на одном косоуре – конструкция, виды, отличия от аналогов

Лестницы – необходимые сооружения в многоэтажном строительстве. Они бывают различных форм, разных конструкций. Основное отличие заключается присутствием тех или иных конструктивных элементов, в частности это применение разных несущих балок. Сегодня в строительстве используется две технологии – тетива и косуор.

В чем разница лестниц

Косуор – это простое и популярное конструктивное решение, которое очень практично и элегантно в сравнение с другими более массивными аналогами. Разновидностей таких подъемных маршей существует достаточно много, потому прежде, чем приступить к монтажу следует рассмотреть все виды косоурных вариантов.

Разновидности и особенности конструкций косоуров

Что такое косоур и чем отличается он от тетивы? Хоть эти балки и несут одинаковую функциональную нагрузку, но отличаются внешним видом. Отличить их друг от друга элементарно, — если балка сверху выступает за уровень ступеней – это тетива. Также есть некоторые отличия по креплению лестницы к перекрытию.

Разновидностей косоуров немного, главным отличием выступает количество несущих балочных элементов. Бывают следующие конструкции:

  • Лестница на одном косоуре. Такие “невесомые” лестницы в частном домостроительстве встречаются часто, — монокосоур
Монокосоур
  • Двойные косоурные системы – наиболее распространенный вид лестницы. Они надёжны, просты в монтаже, чаще всего их изготавливают из дерева, хотя железные конструкции встречаются достаточно часто. Такие системы очень похожи на аналоги с тетивой, но технологически они более “гибкие”, поскольку предполагают более широкие возможности по монтажу, — если тетиву можно установить только по краям ступеней, то косоурные опоры можно смещать.
Классический
  • Тройные косоуры – технология, где боковые балочные элементы дополняются одним центральным. Применяется для повышения прочности и надёжности, в тех случаях, когда ширина ступеней превышает 2 м.

По сравнению с другими методами крепления маршей этот вариант самый прочный, поскольку исключается возможность деформации (прогиба).

Одинарный, двойной и тройной

Помимо главного отличия, существуют другие отличительные моменты, касающиеся метода изготовления балок.

  • Гребеночный способ. Это такой вариант, при котором несущее основание выполнено монолитно, т.е. конструируется из отдельных элементов опорного профиля (при изготовлении из металла) или посредством выпила в балке посадочных мест для ступеней, — так изготавливают косоуры для лестниц из дерева.
  • Метод оснащения балок кобылками. Это специальные элементы, которые используются для формирования на балке опорных мест для ступеней.
Способы крепления

В качестве материалов при строительстве лестниц на косоурах может использоваться как металл, так и дерево. Однако для вариантов с монокосоуре предпочтительно использовать железные материалы, поскольку они обладают повышенными несущими характеристиками. К тому же сборка и монтаж металлических систем менее трудоёмкий, где единственным затруднением может быть отсутствие навыка электросварки.

Схема лестницы с одним центральным косоуром

В последнее время к лестницам, помимо их функциональности, предъявляются эстетические требования. Однокосоурные марши отлично с этим справляются, — внешне они грациозны, и даже самые массивные их экземпляры выглядят “невесомыми”. Однако такие системы достаточно сложны в своем изготовлении, и требуют определенных навыков и знаний.

Особое внимание следует уделять прочности используемых материалов, поскольку в такой конструкции используется лишь одно опорное основание на потолке, — несущая балка должна выдерживать значительные нагрузки, в том числе торсионные. В таких системах лучше не мелочиться, и выбирать профиль побольше и потолще, а в некоторых случаях остановить свой выбор на монолитных стальных швеллерах.

Последний даст уверенность в надежности всей конструкции — он необычайно прочен и устойчив к кручению, а срок его службы чрезвычайно долог.

Лестница на швеллерном монокосоуре своими руками

Гребеночный способ хоть и встречается в таких конструкциях, однако использовать его крайне не рекомендуется, поскольку значительно ослабляет несущую балку. Более предпочтительный вариант – метод кобылок, где несущий швеллер оснащается специальным элементом из обрезка швеллера и металлической подставки под него. Последняя должна быть соразмерного размера по отношению к ступени. Для надежности соединения опорные узлы свариваются электросваркой.

Углы наклона и ступени

ГОСТы и СНиПы гласят, что наклон лестничных маршей должны укладываться в диапазон от 30° до 40°. Безусловно, что пологая лестница удобнее, однако в среднестатистических домах и квартирах площади это сделать без ощутимой потери полезной площади практически невозможно. Поэтому, выбирая тот или иной вариант, придется чем-то пожертвовать.

В идеале расчет косоура деревянной лестницы должен начинаться еще до начала строительства дома, чтобы можно было учесть все нюансы. Лишь в этом случае можно сразу выбрать нужные параметры для лестничной системы, а не довольствоваться допустимыми возможностями. К примеру, конструкция в 45°, которая способна поместиться в доме, неприемлема для пожилых собственников.

Углы и СНиПы

При расчетах следует помнить, что при изменении угла изменяется соотношение размеров проступи и подступенка. Если для молодого человека размеры подступенка (высоты) не критичны, то ширина ступени является важным показателем, который в первую очередь влияет на безопасность подъёма.

Для безопасного подъема по лестнице по нешироким ступеням в 20см. может каждый, то спуститься, в силу физиологии, будет проблематично, — при подъёме используется лишь передняя часть ступни, а при спуске нужна вся.

В таких случаях, для увеличения безопасности спуска, ступени наращивают, т.е. делают так, чтобы они нависали друг над другом. При этом существуют и дополнительные решения, которые увеличивают удобство пользования лестницей, например, ступени выполняют неправильной прямоугольной формы (Г-образной), чередующихся в шахматном порядке, где всегда используется только одна сторона.

Как рассчитать косоур для деревянных лестниц

Расчеты всех лестниц начинаются с определения размеров ступеней. Для этого необходим лишь один размер – межэтажная высота, исчисляемая с учетом финишного покрытия пола на обоих этажах.

Параметры

После определения параметров ступеней и их количества определяется длина балки под марш лестницы, её горизонтальная проекция и угол между ними. Проводиться проверка вычислений. При расчетах используется простые арифметические и некоторые тригонометрические формулы.

Расчет количества

Для того, что вычислить количество необходимых ступенек необходимо определиться с их размерами. Для подсчетов используют лишь целые числа, — дробные части округляют в большую сторону. Полученные погрешности в дальнейшем суммируются и распределяются между первой и последней ступенями.

Все размеры и их соотношения давно известны, выдумывать их нет необходимости. Деля межэтажную высоту на разные типовые размеры высот ступеней. Полученный результат будет равен количеству ступенек в будущей лестнице. Соответственно, при различных параметрах высоты будут отличные друг от друга результаты. Из них выбирается необходимый и более подходящий для конкретного случая.

В расчетах следует учитывать метод крепления балок основания, — будет ли выступать перекрытие второго этажа выступать в роли верхней степени или нет.

После выполненных арифметических действий приступают к определению параметров лестничной проступи, которая напрямую влияет на длину косуора.

Расчет длины косоура

Если посмотреть на прямую лестницу сбоку, то, проведя невидимый перпендикуляр от точки соприкосновения ее со вторым этажом, получится прямоугольный треугольник, в котором известна одна сторона: вертикальный катет. После определения количества ступеней, которые были вычислены выше, можно легко определить горизонтальную проекцию марша (гипотенузы) – второго катета треугольника.

Горизонтальный катет (проекция марша) будет состоять из суммы размеров лестничных проступей, количество, которых уже известно. А поскольку два катета прямоугольника известны, то можно найти и гипотенузу. Используя теорему Пифагора она легко вычисляется.

Если нужно узнать точное значение угла лестничного марша, то оно может быть вычислено с помощью тригонометрической формулы, и с помощью перевода арксинуса или арккосинуса в градусное измерение, определяется полученный наклон лестничного проекта.

Монтаж

Для тех, кто не хочет вспоминать курс школьной алгебры и геометрии, то можно воспользоваться бесплатными онлайн программами по вычислению необходимых величин. На просторах сети существует большое количество таких сервисов, стоит лишь набрать в поисковике: онлайн калькулятор лестниц.

Инструкция: как сделать косоур и установить лестницу

После определения всех размеров и составления проекта на бумажном носителе можно приступать к строительно-монтажным работам. Проекты лучше составлять на специальной бумаге – миллиметровка очень удобный и наглядный бумажный носитель, который поможет еще раз убедиться (проверить) правильность произведенных вычислений.

Этапы для самостоятельного монтажа:

  • Подготовка в соответствии с проектом стального профиля или швеллера (обычно выбирается двутавровый).

На этом этапе заготовка отрезается по необходимой длине, размечаются места крепления посадочных мест для ступеней, монтируются кобылки и посадочные места.

  • Установка косоура и закрепление его в межэтажном пространстве.
  • Посадка ступеней на кобылки с установленными на них площадками.

Полезные видео-советы: не все так просто:

Монтаж каркаса ступеней своими руками

Для этой процедуры необходимо правильно установить кобылки, — они должны быть установлены так, чтобы соответствовать углу наклона марша.

Как правило, кобылки изготавливают либо из нескольких профильных элементов (двух-трех) или обрезка швеллерного профиля. Внешние размеры должны соответствовать размерам проступи и подступенка.

При монтаже двукосоурной лестницы в роли площадки для ступени могут выступать металлический уголок, который приваривается к кобылкам сбоку. Для облегчения монтажа в этом случае эти фиксирующие элементы рекомендуется приваривать по месту, поскольку это облегчает монтаж и без того тяжелой конструкции, а также исключает перекосы при сваривании лестничного изделия.

Для однобалочной лестницы площадки для крепления ступеней необходимо приваривать, а при необходимости оснащать дополнительными распорками. Также в роли кобылок в таких конструкциях могут выступать отрезки профиля, которые привариваются к балке и непосредственно к металлическому каркасу ступени, — монтаж этой системы осуществляют по месту, чтобы избежать перекосов элементов и погрешностей в рабочих плоскостях.

Установка ступеней

Относительно ступеней все просто. Основной вопрос это, на что крепить и какие требования к крепежу?

Крепление на саморезы

В роли крепежа могут выступать как саморезные, так и болтовые соединения, — здесь все зависит от типа соединительных площадок. Так, если в последних предусмотрены крепежные отверстия, то логичнее будет воспользоваться болтами.

Что бы ни было использовано, нужно следовать некоторым общим правилам для каждого вида крепежа.

  • Если используется болты, то нужно использовать гроверные шайбы. Этот нехитрое приспособление позволит избежать самопроизвольного ослабления соединения.
  • При использовании саморезов, нужно использовать лишь специализированные их виды. Использование саморезов со сверлом не рекомендуется, особенно с тонким металлом. Длина крепежа должна быть достаточной, т.е. должна выступать не менее 1см. из металлической поверхности.
  • С лицевой стороны ступени необходимо делать внутреннюю фаску для головки крепежного соединения.

Установка ограждений

Завершающий этап черновых работ – установка ограждения. Здесь выбор настолько велик, что рекомендовать здесь проблематично. Однако следует упомянуть, что в настоящее время вариантов ограждений много, вот некоторые из них:

  • стеклянные;
  • металлические: алюминиевые, нержавеющие;
  • резные деревянные;
  • кованные металлические;
  • пластиковые.

Основное требование ко всем элементам – это, чтобы они были безопасные в использовании (прочны, надежны), а также, что самое главное, высота их должна быть не менее 0,9м.

Осталось только покрыть лаком

Небольшое заключение

На кажущуюся простоту, постройка лестницы – это процесс трудоемкий и достаточно сложный. Составить проект – это не просто чертеж на бумаге с проекциями и числами, а вдумчивое решение многих вопросов с учетом различных нюансов. Потому даже самый простой вариант требуется многократно проверять, — бумага вытерпит всё, в отличие от реального монтажа.

Видео: лестница деревянная на косоурах своими руками:

Вконтакте

Facebook

Twitter

Google+

Лестница на заказ, лестницы деревянные, металлические, лестницы комбинированные, расчет лестницы,

Лестницы разного вида, удобные конструкции, прочные, надежные и эстетичные.
Стильная и престижная лестница - визитная карточка современного заведения.

Лестница как необходимый и современный элемент дома, заведения.

Лестница в учреждении, доме, офисе, хозяйственное помещение является важным элементом конструкции.Лестница выполняет еще и декоративную функцию. Современная элитная лестница воплощает в себе самые невероятные фантазии хозяина и эксклюзивные решения конструктора-дизайнера. Лестница как украшение интерьера подчеркивает вкус и чувство стиля хозяев, лестница в результате совместного творчества дизайнера, дизайнера, слесаря ​​и состоит из декоративных и функциональных частей и элементов. Какой бы ни была лестница, это внешняя лестница, внутренняя лестница, выносная лестница, широкая лестница или узкая лестница, винтовая лестница или мартовская лестница, винтовая или прямая лестница, лестница с перилами и поручнями или без них - незаменимый атрибут дома, лестница. - важный элемент, являющийся связующим звеном между уровнями вашего дома.

Функция лестницы одно-единственная - помогать преодолевать нам пространства по вертикали, от уровня к уровню. Но человек не был бы сам по себе, если бы не привнес разнообразие, и эта деталь интерьера не обогатила фантазию строительства лестницы.
Разнообразие лестниц поражает даже взыскательного покупателя.

Лестница может быть линейной, криволинейной, ветряной. Складные лестницы, телескопические лестницы, модульные лестницы удобны при транспортировке и монтаже.Ведь доставка громоздкой лестницы доставит хозяину дополнительные хлопоты. Лестница вашего дома, внутриквартирная лестница должна служить не только мотором верхней части автомобиля, но и гармонировать с дизайном дома. Разнообразие типов внутренних (как и наружных) лестниц позволяет выбрать оптимальный вариант и установить легкую, удобную и практичную лестницу с учетом пожеланий заказчика. Мы познакомим вас с типами внутренних и наружных лестниц, типами конструкций лестниц.На нашем сайте вы всегда найдете полезную информацию о лестницах, например, какие лестницы могут быть многофункциональными, в каком месте должна быть проектируемая лестница, мы расскажем о комплектующих для лестниц и, наконец, большое количество картинок, эскизов , проекты лестниц помогут разобраться и не утонуть в безбрежном и увлекательном море лестниц. И вам не нужно долго и утомительно искать нужную модель лестницы, ведь у нас вы найдете самую элегантную и подходящую лестницу.А ваша старая лестница после обновления наши специалисты удивят вас новинкой и при этом прослужат долго. Не только карьерная лестница может быть престижной. Если в панельных домах эксклюзивная лестница, как часть интерьера, малоприменима, то в Вашем комфортном и неповторимом жилище это в разы. А в особняках, виллах, элитных жилых домах владелец и дизайнер, над чем поработать. Итак, как мы должны обустроить лестницу?

Главное о Лестнице

Важное требование при планировке лестницы - экономия места, эргономичность.Реализация самых невероятных проектов лестницы возможна благодаря разнообразию материалов, цветовой гамме и выбору поверхностей. Лестница из качественных современных материалов приобретает праздничный вид и украшает квартиру. Эксклюзивность и уникальность лестницы обеспечивается сочетанием материалов и элементов конструкций. Ограждения лестницы обезопасят вашу лестницу и украсят ее. Популярны кованые ограждения лестницы из нержавеющей стали, стеклянные ограждения лестницы.

Лестница, Киев, доставка по Украине и другим странам.

У нас вы можете заказать лестницы любого типа, лестницы для дома и (или) офиса.Лестницы самых сложных конструкций, лестницы винтовые, лестницы деревянные, лестницы металлические, лестницы комбинированные, лестницы с применением стекла, лестница для Вас! Бесплатные консультации, расчет лестницы, 3d дизайн лестницы. Наша лестница украсит Ваш дом! Цены договорные, качество достойное самого лучшего!

Удобная форма лестницы

Лестница - что это? Лестницы разные. Лестница должна быть красивой, удобной, престижной. Лестница должна быть удобной, легкой, легкой.Лестница должна быть надежной, недорогой, но элегантной. Потому что Stair сопровождает нас на работе и встречается с работы каждый день. Лестница - хранитель наших тайн, она рада вместе с нами, когда мы со смехом проносимся по ее ступеням, и грустно вместе с нами, когда мы медленно поднимаемся по ней. Лестница - надежный и давний друг, без которого никак не лечить!

Лестницы должны быть безопасными, удобными и прочными. Выбирая и проектируя тип лестницы, следует учитывать, что она играет большую роль в структуре и архитектурной композиции дома.На комфорт дома, интерьер основных комнат, фасадную часть будут влиять лестницы, в частности, их расположение, размеры, формы и декорации. Все эти соображения следует учитывать при проектировании лестницы. По форме лестница может быть прямой, изогнутой, винтовой, радиальной или поворотной.

Выбор типа лестницы

Расчет площади, которая понадобится под лестничную клетку, включает несколько этапов:

Исходя из ступенек определяется угол подъема;

Оценка разницы высот уровней;

Расчет количества лестниц путем деления разницы, полученной на лестнице;

Расчет длины лестницы;

Измерение количества лестничных маршей;

Расчет длины лестничной клетки.

Конструкция лестницы

Проектирование лестницы должно выполняться архитектором-проектировщиком и дизайнером, изготовление и монтаж должны производиться высококвалифицированным персоналом специализированной компании.

Домашняя лестница должна быть комфортной, удобной и эстетичной.

Универсальные винтовые лестницы имеют легкомонтируемую сборно-разборную конструкцию.Достоинства винтовой лестницы: экономия полезной площади, декоративность интерьера, простота сборки, возможность регулировать высоту ступеней. Если речь идет о современных лестничных конструкциях, нельзя обойти вниманием совместимые конструкции лестниц.

Винтовая лестница и ее детали.3d - это модель и эскиз конструкции Лестницы.

Совместимый подход подразумевает разработку определенной номенклатуры изделий, из которых можно собрать практически любой тип лестницы.
В настоящее время, благодаря применению новых материалов и развитию современных технологий, можно восстановить исторические прототипы лестниц, сохранить их декор и стилистику, создать современные конструкции лестниц, отвечающие духу XXI века.Современные лестницы достойно дополнят любой интерьер: классика, модерн, хай-тек, а здесь великолепно выполнят основные функции. Чтобы подобрать лестницу, необходимо иметь представление обо всех существующих типах лестниц.

Монтаж и настройка лестницы

Установка лестницы с балясиной из стекла Балясина Лестничная косоурс Лестница косоур с балясиной из стекла
Новая лестница со стеклянной балясиной Стеклянные балясины лестницы Балясина проема лестницы

Посмотреть стеклянные балясины >>

Типы лестниц

Лестницы можно классифицировать по разным критериям:

  • в зависимости от местоположения
  • - внутренний & внешняя лестница ;
  • по комплектации - марш & витков Лестница ;
  • по способу функционирования
  • - лестница стационарная , трансформируемая переносная лестница;
  • по материалу исполнения
  • - лестница из дерева , металлик из разных металлов , сталь комбинированная , кованые лестницы , лестница из камня , из стекла , из керамики и т. д .;
  • по способу крепления ступеней к фундаменту
  • - лестница на косоур и тетивы , лестница на болтах , лестницы на опорной колонне , монолитная лестница ;
  • по установленной форме
  • - прямая лестница , лестница с поворотом марша , криволинейная лестница , винтовая лестница , винтовая лестница и так далее;
Лестница с маршевым поворотом.Каркас из полированного черного металла с порошковым покрытием, наполнения ограждений и ступеньки из каленого стекла. Винтовая металлическая лестница удобна и практична в качестве межуровневой лестницы. Лестница металлическая косоур. Кованые балясины, дубовые ступени.
Лестница металлическая косоур с дубовыми ступенями Металлическая лестница на два косоура.Ступени из каленого стекла Лестница на болтах. Ступени из массива дуба, защита из нержавеющей стали.
Лестница металлическая винтовая на два косоура.Стеклянные разноцветные ступени. Лестница цельнометаллическая спиральная Металлический каркас криволинейной лестницы
Легкая ажурная Лестница в доме подчеркнет изысканный вкус хозяина. Металлический каркас Лестницы из полированного черного металла с порошковым покрытием. Лестница винтовая металлическая надежна и удобна в эксплуатации.
Винтовые металлические лестницы. Ступени из красного дерева. Металл Лестница на два косоура. Разноцветные сцены из раскаленного триплекса Изогнутая металлическая лестница. Перила и ступени из твердых пород дерева
Клиновидные ступени Лестницы из разноцветного раскаленного триплекса. Калейдоскоп разноцветных стеклянных ступеней Лестницы

Сейф Сейр.Балясина лестничного проема. Полированная нержавеющая сталь.

Изготовление лестницы Монтаж лестницы Лестница, нержавеющая сталь, стекло
Лестница, нержавеющая сталь, стекло Чердак Саир - это Лестничный аккордеон.Проект металлоконструкций Лестница зашитая (торец лестницы можно «зашить» разными материалами)

Закажите нам лестницу прямо сейчас!

Центр материаловедения, торговая марка HOUSE, производит Лестницы различных видов и конструкций: металлические, стеклянные, деревянные, сборные и элементы к ним, перила, ограждения, перегородки, поручни на заказ по индивидуальным проектам.Наши инженеры-конструкторы с выездом на место изучат все особенности проекта необходимой вам лестницы, выполнят необходимые замеры, учтут все Ваши пожелания по возможности, создадут эскизы, эскизы и 3d модели, согласовывают их с ты. По выполненным чертежам лестница будет изготовлена ​​высококвалифицированными специалистами компании с использованием комплекса необходимых методов проверки: испытания элементов конструкций , исследования свойств материалов , свидетельства на несущую способность конструкции в целом.

Помимо описанных конструкций лестниц мы предлагаем Вам широкий выбор других решений для Вашей лестницы. Палитра нашей продукции постоянно расширяется, и, если вам нужна шпиндельная лестница, подвесная лестница, рифленая лестница, комбинированная лестница, местосберегающая лестница, компактная лестница или другая необходимая вам лестница, мы всегда в вашем распоряжении. Строим конструкцию лестницы вместе!

3d - дизайн Балясин и балясин

Обычно этапу 3d проектирования лестницы предшествуют конструкции конструкции с привязкой к реальному месту установки.При проектировании лестницы, как правило, учитывают следующие основные условия и требования: какое движение должна обеспечивать лестница; разница уровней какая; какого размера и в каком виде пространство будет размещеналестница; какое технологическое решение приемлемо в этих условиях; какие нагрузки будет воспринимать лестница в процессе эксплуатации; а также то, каким эстетическим требованиям должна отвечать лестница, исходя из функций и окружающего интерьера. Это позволяет заказчику зрительно представить достоинства того или иного конструктивного решения.После согласования с заказчиком проект лестницы передается глубинным проектировщикам.
Соответственно стоимость прямой лестницы зависит от закупаемых материалов, конструктивных и технологических особенностей изготовления лестницы, пожеланий заказчика.

3d - модели лестниц

Межуровневая винтовая лестница Винтовая лестница на два косоура Лестница с коваными балясинами Лестница на два косоура
Лестница с подпорками Лестница с дубовыми ступенями и перилами Винтовая лестница зашита Лестница со стеклянными балясинами
Лестница в квартире Межуровневая лестница с дубовыми ступенями Зашитая маршевая лестница Деревянные ступени и перила лестницы
Металлоконструкция лестницы в порошковой покраске. Балясины лестницы и ступени из нержавеющей стали Балконная лестница Балясина Лестницы в порошковой покраске
Лестница косоур с деревянными элементами Лестница с дубовыми ступенями на одном косоуре Балясина проема Лестницы из нержавеющей стали Лестница с деревянными ступенями

Внешняя лестница

Вход наружу по лестнице Внешняя лестница Внешняя лестница, балясины из металла

Вместо эпилога

Почему к мужской лестнице? Риторический вопрос.Если бы у мужчины были крылья, то он отлично бы обошелся без лестницы. Поэтому лестница - это наши крылья, потому что по лестнице мы можем взлетать, взбираться на неизобразимую высоту и скользить по земле. Итак, лестница - это необходимый элемент интерьера / экстерьера нашей крепости, которую мы называем ДОМ.

.

3d модели: Лестница - Лестница

3d модели: Лестница - Лестница
                                                                                                            Ladder

условия покупки

Если 3d модель имеет PRO-статус
  • 1.Купить доступ PRO (можно купить минимум 2 PRO)
  • 2. Скачивайте любые 3d модели в PRO-статусе, когда вам удобно

Если значок БЕСПЛАТНЫЙ или ОМ и вам не хватает 3-х посещений в день
  • 1. Приобретите БЕСПЛАТНЫЙ расширенный доступ (от 1 до 12 месяцев)
  • 2.Скачать необходимые БЕСПЛАТНО модели в количестве до 30 моделей в день
Правила использования моделей .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
