из бревна и бруса, в лапу, в чашу, в охряп, методы сращивания, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Содержание статьи

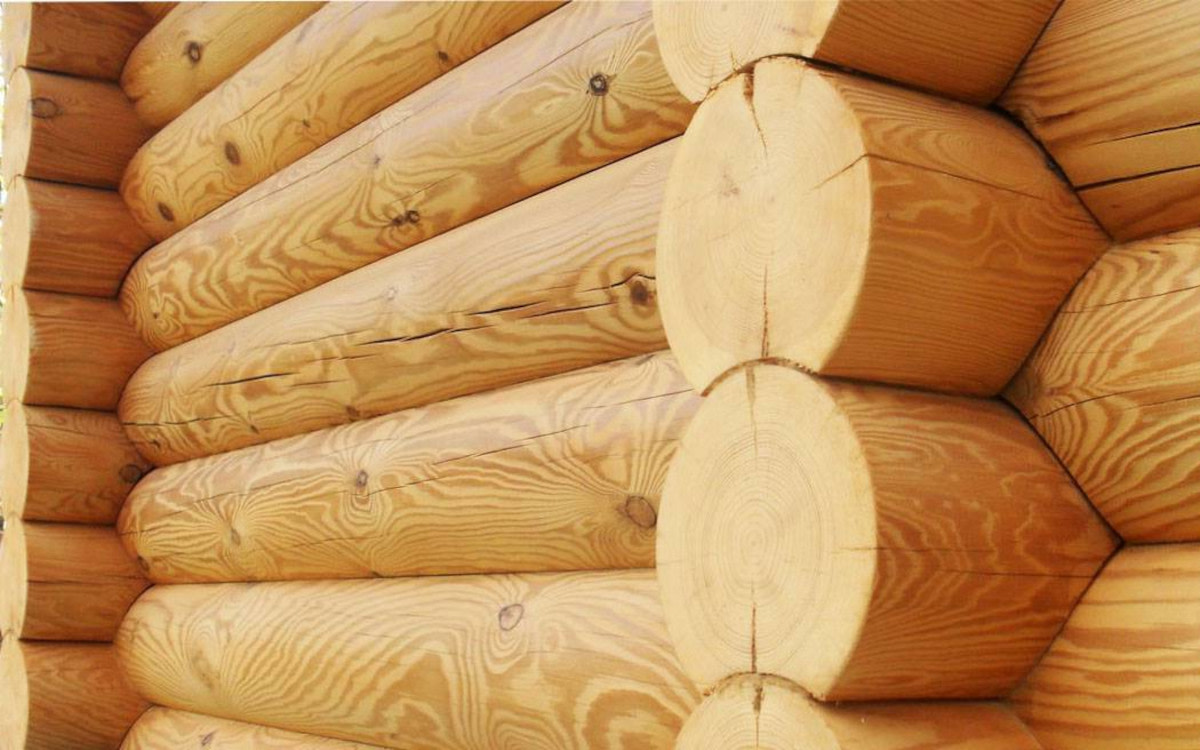

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

Скамейка из бревна своими руками. 700 фото, пошаговые инструкции

как сделать скамейку из бревна

Есть десятки, если не сотни, способов сделать скамейку из дерева. Здесь мы рассмотрим версии с использованием бревен и бруса. Если у вас есть бензопила, вы можете сделать скамейку из бревна своими руками в течении часа. Это экономичный проект, так как кроме бревен, понадобится совсем немного дополнительного материала. Зато вы получите уникальную мебель, которая будет великолепно выглядеть в любом месте -  в саду, на дачном участке или во дворе вашего дома.

Также вы узнаете, как сделать скамейку из бруса своими руками от сложной структуры и деталей до более органичного и простого стиля. Это конструкции, которые легко адаптируются к любому ландшафтному дизайну или домашнему интерьеру.

Содержание:

1. Скамейки из бревна

2. Скамейки из бруса

Как сделать скамейку из бревен

На иллюстрациях показано, как сделать деревенскую скамейку из бревен и оставшихся материалов после строительства бревенчатого домика.
Если вы недавно построили бревенчатый домик, у вас, наверняка, осталась куча бревен. Лишние части обычно остаются после изготовления оконных и дверных проемов. Не сжигайте эти бревна, сделайте из них уличную мебель!
Для скамейки и спинки вам понадобятся два бревна. Вы можете отрегулировать длину в соответствии с материалами, которые у вас есть.

Для основания скамейки необходимо четыре части (по две с каждой стороны) полных бревен длиной около 60 см. Если есть тонкие бревна, может потребоваться собрать более двух частей, чтобы поднять скамейку до нужной высоты.

Фото: Марк Р. Джонсон
Иллюстрации Джей Смит.
Источник фото cabinlife.com/articles/article/make-your-own-rustic-log-bench

Такой же вариант, только без спинки
Чтобы гарантировать длительный срок службы скамьи, используйте антисептики. Здесь скамейка покрыта льняным маслом,  чтобы добавить вкус к текстуре дерева

Источник фото dotolearn.wordpress.com/2011/08/11/creating-massive-log-bench/

Как сделать скамейку из бревен своими руками

Хороший пример, как сделать скамейку из бревен из остатков материалов после строительства бани. По утверждению автора, на изготовление этой лавочки не было потрачено ни копейки. Понадобится одно распиленное вдоль бревно диаметром приблизительно 15 см, это для сиденья и четыре обрубка для ножек. Ну и основное, определить размеры скамейки. Скамейка сделана  по высоте пластикового стула, приблизительно 45 см, вы, конечно, можете любую высоту, как вам удобней.

Если понравилось, пошаговые фото в вашем распоряжении. Чтобы узнать все нюансы, посетите сайт автора этого проекта, ссылка под фотографиями.

Автор: Илья
Источник фото mhobbi.ru/sdelay-sam/skameyka-iz-breven-svoimi-rukami.html

Простая скамейка из бревна

Для того, чтобы сделать такую лавку из бревна, инструкция вам не понадобится, особенно, если у вас есть строгальный и ленточно-шлифовальный станок. Но даже и без этих инструментов сделать скамейку будет не сложно, просто придется потратить немного больше времени.

Источник фото thechirpingfrog.blogspot. com/2015/01/log-bench-project.html#.WzEAb1Uzaih

Как сделать лавку из бревна

Посмотрите, как сделать из обычного бревна симпатичную скамейку для дачи, причем без шурупов, гвоздей и прочих металлических приспособлений. Из инструментов понадобится только топор и бензопила. Если что-то непонятно по изображениям на фото, можете прочитать небольшую инструкцию на сайте автора проекта.

Источник фото usamodelkina.ru/2601-ideya-dlya-dachi-ili-kak-sdelat-skameyku-iz-brevna-svoimi-rukami.html

Лавка у костра из бревен

Вам нужна лавочка вокруг очага костра на даче?  Лучший материал для изготовления такой скамейки, это бревна. Существует множество способов сделать лавки из бревен, этот вариант ничуть не хуже других.
Но для начала вам нужно найти подходящий материал. Если будете использовать свежеспиленное бревно, то изготовление скамейки займет некоторое время, потому что придется подождать, чтобы дерево высохло.
После этого бревна необходимо очистить. Это можно сделать вручную с помощью долота и молотка или с вращающимся молотком, снабженным плиточным долотом. Это очень быстрый и эффективный метод.
Чтобы отшлифовать поверхность, лучше всего использовать ленточную шлифовальную машинку, которая как раз и предназначена для того, чтобы избавиться от большого количества материала за короткий промежуток времени. Как только удалите волокнистый материал и другие обломки, продолжайте шлифование с помощью орбитальной шлифовальной машин.
Когда все готово, покройте поверхность двумя слоями уретанового лака.
Если не хотели устанавливать бревна на землю, можно выпилить небольшие чурки, или поступить как в этом случае – поставить на бетонные блоки.
Полный список материалов и инструментов можно найти на сайте

Источник фото www.motherdaughterprojects.com/blog/diy-wood-log-bench-for-fire-pit

Скамейка для дачи из бревна своими руками

Нужная симпатичная и крепкая лавочка? Сделайте скамейку из бревна своими руками, покройте наружным герметиком для защиты от погодных условий и она прослужит вам долгие годы.

Источник фото www.instructables.com/id/Log-Bench/

Садовая скамейка из бревна

В каждом саду можно найти место, чтобы установить скамейку. Конечно, хочется, чтобы это была красивая и оригинальная конструкция. Чтобы сделать расслабляющий уголок для отдыха, сделайте садовую скамейку из бревна. Не знаю, как на счет красоты, но это оригинальная, а главное прочная и надежная лавочка, которая прослужит очень долго.  Небольшая инструкция поможет вам легко справиться с этой задачей. Если все получится, вы также можете сделать небольшую скамейку, например, для детей.

Что вам нужно:

  • Для спинки: 2 стойки (длина в соответствии с желаемой высотой), 1 доска (приблизительно 120 см в длину)
  • Часть бревна, диаметр около 30 см
  • 2 обрезка для ног, длина и диаметр приблизительно 30 см
  • Бензопила
  • 12 винтов, приблизительно 150 мм
  • Сверло

Шаг 1.Зафиксируйте бревно деревянными клиньями. Сначала отметьте линию распила спереди, затем вдоль продольных сторон. Выпилите седло вертикальным разрезом до середины бревна. Переверните на 180 градусов и сделайте разрез с другой стороны.
Шаг 2. Сделайте ноги. Две короткие части бревна отрегулируйте под седло с V образной выемкой и прикрутите шурупами.
Шаг 3. Прикрутите перекладину спинки к скамейке и ножкам
Шаг 4. Прикрутите доску спинки к опорам на нужной высоте.

Источник фото unicommerce.si/novice_in_nasveti/nasveti/strokovno_znanje_za_vas_vrt/delo_z_motornimi_zagami_stihl/tako_izdelate_vrtno_klop/

Если уж будете делать скамейку из бревна и у вас останется достаточно материала, вы также можете изготовит вот такой цветник в бревне - особый шарм для каждого сада. Только не забывайте о мерах безопасности при работе с бензопилой. При работе необходимо носить индивидуальные защитные средства. Наденьте твердые перчатки, предпочтительно из хромовой кожи. Носите брюки с защитой ног и прочной обувью с грубой подошвой, которая имеет стальной колпачок и резиновую вставку. Но не забывайте: средства индивидуальной защиты и аксессуары не могут заменить осторожную и безопасную работу.

Поэтому:  сначала прочтите инструкцию по эксплуатации, а затем приступайте к работе!

Что вам нужно:

  • бревно диаметром 30-35 см
  • 2 небольших спила бревна длиной около 30 см, диаметром 20 см
  • 4 винта, приблизительно 150 мм
  • электропила STIHL
  • топор
  • дрель

Инструкцию можно прочитать на сайте, ниже пошаговые фото.

Источник фото unicommerce.si/novice_in_nasveti/nasveti/strokovno_znanje_za_vas_vrt/delo_z_motornimi_zagami_stihl/tako_izdelate_korito_za_cvetlice/

Лавка из бревна для дачи

Это, конечно, не самая привлекательная лавочка в эстетическом плане, но простая и надежная. Сделать ее очень просто.

  1. Расколоть бревно и зачистить поверхность не проблема. Самая сложная задача, правильно прикрепить ножки.
  2. Сначала нарисуйте несколько эскизов, чтобы лучше рассчитать, как прикрепить ноги к скамейке.
  3. Затем просверлите отверстия, где они будут установлены.
  4. Заполните отверстия клеем и вставьте ноги.
  5. Сделайте смесь из клея и опилок. Заполните этой смесью пустоту между ногами и скамейкой.
  6. Когда клей полностью застынет, ваша лавочка готова.

Источник фото www.instructables.com/id/LOG-BENCH-1/

Лавка из бревна своими руками

Такую скамейку из бревна можно поставить на улице, как часть наружной мебели или можно установить в доме для создания стильного дизайна в деревенском стиле.

Инструменты:

  • Защитные очки
  • Бензопила или другая пила, чтобы разрезать бревно вдоль
  • Зубило
  • Шлифовальная машинка
  • Дрель
  • Молоток
  • Ключ трубный ( по желанию)
  • Клей для дерева

Материалы:

  • Бревно длиной 1 м и с минимальным диаметром 20 см
  • 4 жерди диаметром 5 см для ног, 45 см в длину

Обязательно соблюдайте правила безопасности при использовании бензопилы, эта скамейка, хорошая штука, но она не должна стоить руки или ноги. Если нужна подробная инструкция, ссылка на сайт под фото.

Источник фото www.instructables.com/id/Natural-wood-log-bench/

Деревянная скамейка из бревна

Бензопила, долота и бревна - все, что нужно, чтобы сделать собственную деревянную скамейку. Это отличный весенний проект для тех, кто хорошо умеет пользоваться бензопилой.

Вам понадобятся

  • бревна
  • бензопила
  • шурупы (длиной, по крайней мере, 15 см)
  • дрель со сверлом 3/4 дюйма

Отпилите ножки высотой 50 см, хотя сделайте так, как вам нравится. Сначала разрезайте бревна по длине, а затем отпилите надвое. Предварительно просверлите два отверстия на каждой ноге, чтобы вкрутить шурупы. Все готово! Хороший герметик и лак защитят вашу скамейку от ненастной погоды.

Источник фото www.betterfarm.org/blog/2013/04/diy-rustic-log-benches.html

Скамейка на опорах

Две самодельные опоры из камней и цемента могут поддерживать бревно или деревянную доску, получится простая и дешевая скамейка для сада. Сделать опоры достаточно просто.

Выкапывая ямки, и заполните раствором. Постройте односкатную стенку примерно 30-40 см на каждой ямкой.

Если это распиленное бревно толщиной больше 10 см, сделайте столбик 35 см в высоту, если доска толщиной до 5-ти см, сложите столбик 40 см в высоту. Оставьте чашку в верхней части каждой «стены». Сделайте вершину двух стен как можно более ровной. Подождите пару дней, пока раствор не затвердеет.

Деревянная скамейка на опорах из камней дешевая и легко строится.

  1. Выровняйте доску над опорами и отметьте, где чашки соответствуют доске.
  2. Установите доску на ровной поверхности с плохой стороной вверх.
  3. Забейте несколько (3-5) больших гвоздей или, еще лучше, шурупов в древесину, где находятся чашки.
  4. Заполните чашки раствором и прижмите доску сверху, так чтобы гвозди находились в мокром растворе. У вас будет до пятнадцати минут (в зависимости от температуры и влажности), чтобы установить гвозди в раствор. Проверьте все, прежде чем установить доску!
  5. Вымойте камни, прежде чем наносить цемент.  Во время установки лучше, если камни будут влажные.

Если хотите, чтобы столбики выглядели красиво, смойте лишний бетон через несколько минут после заливки. В теплую погоду минуты. Зимой, час.

Источник фото www.laspilitas.com/garden/howto/Gardenbench.html

Стул и скамейка из бревен и досок

Солидная мебель для солидных людей. Посмотрите, как сделать конкретную скамейку и стул из бревен для дачи. Такой мебели вам хватит надолго.

Слева на фото инструменты, которые вам понадобятся.

А справа фотография с чертежом, размеры в дюймах, поэтому умножьте все цифры на 2,54, это будут размеры в сантиметрах.





Источник фото imgur.com/gallery/rQQcN

Столик из бревна

Найдите пень, и сделайте из него стол. Хотя статья о скамейках из бревен, но очень уж симпатично выглядит этот столик из бревна. Возможно, сделав скамейку, вам захочется сделать и столик, а тут сразу подходящая инструкция.

Материалы:

  • Бревно
  • Наждачная бумага (средняя и мелкая)
  • Полиуретан (глянцевый, полуглянцевый, атласный ... в зависимости от того, что вы хотите)
  • Кисть для рисования
  • Дрель, сверла и соответствующие биты

Вначале вам нужно найти бревно. Можно пойти на склад пиломатериалов, или поехать в лес… в общем, не важно где вы его достанете. Но это еще даже не начало, если бревно сырое, оно должно сохнуть как минимум месяц.

Теперь начинается работа.  Вы должны удалить кору. Иногда это легко, иногда не очень, зависит от дерева. Очистка ореха может стать настоящим кошмаром.

Когда бревно высохнет, оно может немного расколоться. Это нормально. Он добавляет характер. В общем, если беретесь за это дело, лучше перейдите по ссылке на сайт, автор написал хорошую инструкцию, узнаете много интересного о бревнах и столиках.

Источник фото www.theartofdoingstuff.com/stumped-how-to-make-a-tree-stump-table/

Скамейка верстак

Посмотрите, как сделать удобный верстак из бревна. Регулируемые штифты на средней секции дают вам варианты для разных размеров дерева. Просто передвиньте их, чтобы они соответствовали ширине вашей заготовки. Вырежьте несколько деревянных клиньев и закрепите шток между штифтами и торцевой стенкой. Вы также можете прокладывать куски между любой конфигурацией штифтов на рабочей поверхности.

Этот верстак будет отличным способом для изготовления различных деталей из дерева. Кроме того, теперь у вас есть еще одна плоская горизонтальная поверхность, которая всегда удобна в лагере во время ужина.

Автор Тодд Уокер
Источник фото survivalsherpa.wordpress.com/tag/wood-carving-bench/

Можно сделать еще такой верстак из бревна.

Удобно зажимать деревянные детали для обработки. Вообще это приспособление изобрели очень давно, еще до столярных тисков, потому что вместо них и применялась. Но как видите, успешно используется и по сей день. К примеру, на даче, или ещё где можно сделать из подручных материалов и т.д.  А применяться может очень для многого, у этого верстака существует сотни модификаций, если не тысячи, каждый делает под себя. В ней можно, к примеру, доски строгать, или небольшие дрова пилить, всё опять же зависит от целей и конструкции. Но основная функция, это зажать и удерживать деталь в нужном положении, работает как рычаг, внизу ногой нажимаете на «педаль», а вверху зажимается деталь.

Посмотрите на пошаговых фото, как это сделать. Приблизительно 15 часов работы. Стоимость: 0 денег. Это может сделать каждый, в хозяйстве пригодится.

Источник фото froeyo.wordpress.com/tag/old-time-woodworking/

Скамейки из бревен 200 фото

Скамейки из бруса

Скамейка из бруса своими руками

Посмотрите пример, как сделать простую скамейку из бруса для дачи.

Это не сложно, но небольшой чертеж пригодится. В общем, в первую очередь подумайте о дизайне. Если устраивает предложенный вариант, можете воспользоваться схемой автора проекта. Правда, это всего лишь черновик с набросками, но хоть что-то.

Чертеж вам нужен главным образом для того, чтобы определить толщину сиденья и угла ноги. Можете даже сделать небольшой макет из картона, чтобы было более наглядно.

Для сборки вам понадобится резьбовой стержень 3/8 дюйма, шайбы и гайки с фиксатором.

Кстати, эта скамейка стоит уже 4 года. Внешний вид, конечно, не как у только что сделаной, но по  утверждению автора, по-прежнему прочная как камень. Просто каждый год ее надо обновлять, хорошо помыть и нанести новый слой лака. Скамейка из бруса опять как новая.

Источник фото www.instructables.com/id/The-Reclaimed-Bench/

Скамейка для дачи из бруса

Очень простой дизайн позволяет сделать садовую скамейку из бруса в домашней мастерской. Ключом процесса сборки является идея создания коробки с продольными балками, чтобы ни один шуруп не был виден.

Инструкцию можно прочитать на сайте, просто некоторые нюансы.

Для отверстий используйте сверло с буровым долотом 3/8 ", которые установлены друг на друга, как показано на фото. Отверстия должны быть примерно на 2,5 см от низа с ограничителем глубины.

  1. Используйте кусок отсечки от верха доски в качестве шаблона, отметьте две точки, где должны быть шурупы.
  2. Найдите центральную линию срезанной детали, как показано на фото, и выровняйте со средней точкой опоры.
  3. Перенесите эти две точки крепления шурупа и сделайте две отметки.
  4. После завершения одна опорной детали, перенесите все маркировки на другую сторону.
  5. Завершая сборку, сначала сделайте верхнюю часть. Переверните скамейку и убедитесь, что все края совмещены друг с другом.
  6. Используйте прокладки, чтобы обеспечить равномерное расстояние между каждой деталью заготовки и закрепите все (5) штук вместе.
  7. Когда все готово, закрутите шурупы во все в предварительно просверленные отверстия, чтобы соединить опору с верхней частью. Будьте осторожны, не прокрутите шурупы через верх.
  8. Рассчитайте все заранее, тогда сборка не займет более часа.

Все этапы хорошо показаны на пошаговых фото, подробная инструкция есть на сайте автора.

Источник фото www.instructables.com/id/Easy-Ceder-Garden-Bench/

Садовая скамейка из бруса

Ищите инструкцию, как сделать скамейку из бруса своими руками? Как вам такой вариант? Низкая стоимость, стильный дизайн, прочная конструкция, минимальное техническое обслуживание и простота в изготовлении. Скамейка хоть и массивная, но имеет свой стиль, сделана из обработанного пиломатериала, устойчива к погодным условиям, поэтому вы сможете наслаждаться ею на протяжении десятилетий.

Если у вас есть опыт работы с электроинструментами, вы сможете сделать скамейку всего за полдня, хотя покраска может добавить еще пару часов. Собрать можно только лишь с помощью сверла, циркулярной пилы и обычных ручных инструментов, но дело пойдет быстрее, если у вас есть фрезер  и шлифовальная машинка.

Когда будете выбирать материалы, проверьте, чтобы все бруски были прямые. Они немного закрутятся через некоторое время после того, как вы сделаете скамейку,  но они должны быть красивыми и прямыми, когда разрезаете суставы и собираете конструкцию.

Эта скамейка сделана полностью из обработанных давлением пиломатериалов, а также оцинкованных шурупов и шайб. Добавьте черную краску и пропитку-антисептик, и у вас будет красивая скамейка с минимальной потребностью в обслуживании. Самая сложная часть проекта - это собрать кучу тяжелых брусков хорошего качества.

Отметьте длину деталей

Три из бруска будут перекладинами, обрежьте их на 245 см.

Отшлифуйте срезы

Удалите все следы наждачкой и шлифмашинкой.

Сделайте отметки

Столярные изделия, которые соединяют ноги с сидениями, выглядят сложными, но это очень просто. Наружные балки сиденья скамейки поддерживаются L-образными вырезами в ногах. U-образные надрезы также разрезаются на балки сидений. Все выемки выполнены одинаково с использованием круглой пилы и долота. Карандашом отметьте линии макета для сторон и днищ надрезов. Нарисуйте крестик, чтобы помнить, где вырезать.

Сделайте прорези

Удалите щепки

Зачистите края

Просверлите отверстия для винтов

Если вы планируете красить скамейку, сделайте это сейчас, до того, как собрали все детали. Возможно, придется немного высушить древесину перед покраской. Обязательно прочитайте указания на банке.

Покрасьте винты и шайбы

Соберите скамейку

После того, как они высохнут, закрутите винты в сквозные отверстия, которые вы просверлили. Если нет гайковерта, можете использовать храповик или гаечный ключ.

Источник фото www.familyhandyman.com/woodworking/projects/simple-timber-bench/view-all/

Как сделать скамейку из бруса

Сделайте современную скамейку из бруса, которая на самом деле обойдется вам очень дешево. Материалы, необходимые для этого проекта, довольно простые. Все, что вам нужно, чтобы сделать эту удивительную деревянную скамейку из бруса своими руками, это бруски 2x4 и много клея.

Вот что понадобится:

  • 6 брусков 2 x 4 длиной 2,5 м
  • Водостойкий древесный клей

Инструменты:

  • Торцовочная пила
  • Дрель
  • Хомуты
  • Шкурка
  • Пятновыводитель

Первым делом сделайте поверхности брусков совершенно плоскими, а края - квадратными. Лучше всего это сделать фуганком, если нет, то используйте настольную пилу.

Следуйте приведенной схеме. Начните со стороны A на стыке, затем на стороне B. Затем пропустите через строгальный станок стороной A вниз, чтобы выровнять сторону C. Наконец, обработайте все доски на строгальном станке со стороны B до уровня D.

В качестве альтернативы, если у вас нет строгального станка, используйте настольную пилу.

Когда все бруски будут ровными, обрежьте их по длине. Скамейка будет 48 дюймов в длину 122 см. Ширина на краю 7 брусков. Вот список распиловки:

  • 3 части по 122 см 48 "
  • 4 части 105 см  41-1 / 2 "(48" 122 минус 2 раза ширины досок)
  • 8 частей 14 "36 см
  • 6 частей 10-3 / 4 "25 см (14" минус ширина или ваши платы)

Когда все подготовите, склейте все части. Это самая сложная часть сборки. Начните с брусков 122 и 105 см. Используйте 14-дюймовую брусок 36 см, чтобы получить одинаковое расстояние на каждом конце. Продолжайте добавлять слои, делая скамейку шире. Уберите зажимы, установите доску и зажмите.

Совет: используйте валик, чтобы равномерно распределить клей по всей поверхности.

После того, как в течение ночи клей высохнет, удалите скребком. Используйте орбитальную шлифовальную машину, или, в идеале, ленточную шлифовальную машинку.

Установите резьбовые наконечники для ножек - это дешевый и простой способ предохранить скамейку от прямого контакта с землей. Предотвратит проникновение воды в древесину и сохранит ее в течение длительного времени. И потом, это удобно, можно будет отрегулировать высоту, если поверхность не совсем ровная. Просто просверлите отверстия в нижней части ног, а затем вкрутите наконечники. Это так просто!

Если на пошаговых фото не все понятно, на сайте автора можно просмотреть видео.

Источник фото www.instructables.com/id/Modern-Outdoor-Bench/

Как сделать лавку из бруса

Если вам нужна современная, недорогая, прочная и красивая скамейка на крыльцо, то вы нашли, что искали. Потому что эта скамейка из бруса, сделанная своими руками удовлетворяет всем этим требованиям и многое другое! Итак, вот как изготовить лавочку 40 см высотой, длиной метр и шириной сиденья 34 см. Но если что, вы всегда сможете изменить размер этой современной скамьи в соответствии с вашими желаемыми характеристиками.

Соберите эти материалы

  • Бруски 2 x 4s - сосновые, не обработанные давлением
  • Клей для дерева
  • Штанговые зажимы
  • Ручная шлифовальная машинка
  • Защита поверхности - картонная коробка, брезент и т. д.

Вы можете заметить, что измерения не совсем складываются - это потому, что концы были отшлифованы, чтобы получилась красивая форма. Под пошаговыми фото есть ссылка на сайт, где вы сможете прочитать подробную инструкцию.

Источник фото diycandy.com/modern-williams-sonoma-inspired-diy-outdoor-bench/

Стильная скамейка из бруса

Сделайте современную скамейку из бруса, используя великолепную конфигурацию корпуса. Для этого вам понадобятся бруски 2X4'S, масло темный орех, водонепроницаемый клей для дерева, регулируемые ножки.

  1. Вырежьте по размеру бруски.
  2. Используя водостойкий клей и 5-ти см гвозди для ног, соберите скамейку.
  3. После того, как клей высох, зажмите все части насколько возможно, чтобы уменьшить промежутки между досками.
  4. Заполните все оставшиеся зазоры смесью древесного клея и опилок.
  5. Используя ленточную шлифовальную машину отшлифуйте все поверхность.
  6. Нанесите на скамейку темное масло из грецкого ореха, чтобы защитить древесину.
  7. Вот и все!

Источник фото www.modernbuilds.com/diy-modern-outdoor-bench/

Садовая скамейка из бруса своими руками

Практичная и удобная лавочка из брусков и досок идеально подойдет для вашего сада.

Вот практически все, что вам понадобится. Помимо пошаговых фотографий, на сайте автора можно ознакомиться с детальной инструкцией по изготовлению этой симпатичной садовой скамейки из бруса.

Автор Кирстен Данн
Источник фото diy.dunnlumber.com/projects/1-year-old

Лавочка из бруса своими руками

Хотите сделать скамейку из брусков, как на фото? Это не сложно. Размер представленной лавочки: длина 104 см, ширина 30 см и высота 46 см. Если нужно, вы конечно, можете сделать свои размеры.

Что вам понадобится:

  • брус 10 x 10 см длиной 180 см (ножки)
  • брусок 5 x 10 см длиной 180 см (стороны)
  • доска 5 x 30 см длиной 120 см (верх)
  • шурупы, наждачная бумага.

Первый шаг - распилите все доски.

  • Брус 10 х 10 на 4 части по 40 см
  • Брусок 5 х 10 на 2 части по 80 см

Последовательность сборки смотрите на пошаговых фото, если нужна инструкция, ссылка под галереей.

Источник фото www.twofeetfirst.net/diy-wood-bench/

Скамейка для дачи из бруса

Материалы:

Примечание: размеры в дюймах, 1 фут = 30,48 см; 1 дюйм = 2,54 см

  • 5 брусков 2 x 4 длиной 8 футов (244 см)
  • Доска 1 х 4 длиной 4 фута(122 см)
  • Брус 4 x 4 длиной 8 футов (224 см)
  • 2 стержня с длиной резьбы 36 дюймов, диаметром 3/8 дюйма
  • 4 гайки диаметром 3/8 дюйма. Внешний объем 9/16 дюймов.
  • деревянный поршень 1 дюйм
  • комплект деревянных стоек 1 5/8 дюйма
  • полиуретановый клей
  • гвозди 1 1/2 дюйма

Шаг 1: С помощью циркулярной пилы с направляющей отпилите четыре ножки, девять сумочек и 12 прокладок. Отрежьте верхнюю часть каждой ноги в виде клина.

Шаг 2: После этого аккуратно удалите излишки с помощью долота.

Шаг 3: Квадратные кусочки толщиной ¾ дюйма и пластины 3½ дюймов шести досок для сидения (размеры 2 х 4 фута) будут служить в качестве распорок. Используя полиуретановый клей и гвозди, прикрепите распорки.

Шаг 4: При помощи шурупов прикрепите ножную штангу к концам крепежных пластин без прокладок. Отметьте центр на двух посадочных пластинах, где необходимо просверлить отверстия. Через них будет проходить и удерживать сиденья. В этих местах просверлите отверстие диаметром ¾ дюйма. В этих отверстиях будут деревянные карманы, которые скроют гайки, чтобы закрепить стержень.

Шаг 5: Тщательно сверлите отверстия для стержней.

Шаг 6: Выровняйте и зафиксируйте детали. Вставьте стержни через просверленные отверстия, если необходимо, медленно забивайте их молотком.

Шаг 7: Установите петли и гайки на концах и плотно затяните. Вставьте деревянные пробки в отверстия и обрежьте излишек.

Шаг 8: Отшлифуйте поверхности, очистите пыль тканью перед нанесением защитного лака на древесину. Зимой рекомендуется держать скамейку в помещении.

Источник фото www.visegradlive.com/drvena-klupa-za-dvoriste/

Скамейка для гостиной

Это оригинальная скамейка необычной конструкции сделана из отдельных брусков и досок, но выглядит как цельное обработанное бревно. Конечно, материалов понадобится много.

  • 1 брусок 2 x 4 длиной 8 '(244 см)
  • 3 бруска 2 x 4 длиной 10 '(348 см)
  • 1 доска 2 x 12 длиной 10 '(348 см)
  • 1 доска 2 x 12 длиной 12 "(365 см)

Необходимо будет сделать такую распиловку

В размерахИз брусков 2 x 4

  • 12 x 9 "(23 см)
  • 12 x 10"(25 см)
  • 4 x 13 " (33 см)
  • 4 x 17" (43 см)

Из досок 2 x 12 '

  • 1 x 31 " (78,7 см)
  • 1 x 32" ( 81,2 см)
  • 1 x 34 " (86,4 см)
  • 1 x 50" (127 см)
  • 2 x 54 " (137 см)

Поскольку надо будет ламинировать все эти части, вам нужна чистая, плоская поверхность.
Совет. Когда распилите все части, не обязательно склеивать их в тот же день, просто аккуратно сложите,  чтобы избежать купирования или наклона.

Сделать спинку немного сложно, вам нужно будет вырезать серию L-образных фигур из брусков. Чтобы сделать это, тщательно измерьте их, а затем, используя циркулярную пилу и «погружая» ее в дерево, распилите. Конечно, разрезы пойдут и на угол L фигуры, но это нормально, так как вы будете вырезать большую часть этого материала в любом случае.
НЕ вырезайте небольшую часть L,  ширина малой части L должна быть 13 см в ширину.
Если вы хотите узнать больше, полная инструкция с дополнительной информацией про инструменты и материалы есть на сайте автора этого проекта.

Источник фото www.instructables.com/id/Power-Carved-Lounge-Bench/

Скамейки из бруса своими руками чертежи

Для получения дополнительной информации о том, как сделать скамейку из бруса своими руками можете прочитать на сайте первоисточника.

Список материалов:

  • 2 бруса 4x4 длиной 8 футов (244 см)
  • 2 бруска 2x4 длиной 6 футов (183 см) или 12 футов(365 см)
  • 2 доски 2x8 длиной 6 футов (183 см) или 12 футов(365 см)
  • 1 доска 2x10 длиной 3 фута (91 см)

Инструменты:

Рулетка, карандаш, дрель, пила, электроинструмент

Распиловка размеры:

  • 2 бруса 4x4 длиной 13 1/2 "(34 см)
  • 4 бруса 4x4 длиной 13 1/4" (34,5 см)
  • 2 бруска 4x4 длиной 8 "(20 см)
  • 1 брусок 4x4 длиной 65 "(165 см)
  • 2 бруска 2x4 длиной 65" (165 см)
  • 2 доски 2x8 длиной 68 1/2 " (174 см)
  • 2 доски 2x10 длиной 14 1/2"(37 см)

Шаг 1. Соберите ножки, как показано на схеме.
Шаг 2. Прикрепите нижние подрамники.
Шаг 3.  Установите боковые бруски рамы сиденья.
Шаг 4. Соберите полностью верх и прикрепите к скамейке.

Источник фото www.ana-white.com/2013/10/plans/4x4-truss-benches

Скамейка для стола из бруса

Здесь показано, как сделать скамейку из бруса, но если вы хотите и стол такого же стиля, можете найти инструкцию здесь www.instructables.com/id/Rustic-Farmhouse-style-dining-table. Тогда у вас будет полный комплект, хотя эту скамейку можно использовать не только для обеденного стола, это прочная конструкция, вполне подойдет для веранды или патио.

Инструменты: митральная пила (от циркулярной отличается тем, что имеет подвижный режущий диск, удобно распиливать детали под необходимым углом) Kreg Jig, орбитальная шлифовальная машинка, дрель

Шаг 1: Распилите доски
Шаг 2: Соберите каркас. Чтобы соединить центральный брусок 4x4, можете закрепить его на высоте, чтобы он совпал с центром в боковых опорах. Для брусков 2x4s просто переверните основание и соедините доски.
Шаг 3: Соберите сиденье. Используйте крепление kreg, чтобы сделать отверстия для в нижней стороне верхней части. Как только это будет сделано, прикрутите боковые бруски.
Шаг 4: Добавьте поддержку
Шаг 5: Шлифовка и покраска. Нанесите грунтовку, когда высохнет, добавьте три слоя полиуретана.

Источник фото www.instructables.com/id/Benches-for-the-Farmhouse-table/

Как сделать скамейку и стол из бруса

Не скрывайте соединения деталей в мебели, сделайте их особенностью.

Приготовьте материалы:

  • 8 сосновых брусков 2400 x 200 x 75 мм
  • Доску 2400 x 90 x 22 мм
  • Дюбель для штифтов 3,6 м x 16 мм

Вам также понадобится

  • настольная пила;
  • зажимы;
  • ручная пила;
  • долото;
  • молоток;
  • клей;
  • сверло и 16 мм лопастной бит;
  • орбитальные и ленточные шлифовальные машины;
  • 50 мм оцинкованные болты.

Скамейка и стол изготавливаются одним способом, только размеры разные. Подробную инструкцию можно прочитать на сайте.

Источник фото www.bhg.com.au/how-to-create-an-outdoor-table-and-benches

Скамейка и стол из бруса своими руками

Посмотрите, как сделать прочную скамейку из бруса. Для этого проекта были выбраны дубовые балки, которые отличаются большой прочностью и надежностью. Ну и кроме того, мебель из дуба, это очень красиво, правда и стоит не дешево.

Но, как говорится, мы не такие богатые, чтобы покупать дешевые вещи – скамейка из дубового бруса, даже при минимальном уходе, прослужит вам долгие годы.

Итак, как сделать скамейку из бруса.

Для скамейки 1,8 м вам понадобятся:

  • Дубовые балки 8шт.  2400x100x100
  • Дубовые шпалы 6 шт. 2400x220x100

Если у вас есть возможность пойти и выбрать древесину самостоятельно.  Потому что чем лучше качество, тем меньше вам придется работать строгальным станком. Внимание, дуб тяжелый. Очень.  Одна дуговая балка 2400x100x100 весит приблизительно 30 кг.
Вам также нужны специальные шурупы. Два вида: 6.3. x 65 мм и 6.3. х 150 мм
Подробную инструкцию по изготовлению скамейки из дуба можно прочитать на сайте автора этого проекта.

Источник фото vkvasov.blogspot.com/2011/08/diy-project-oak-beam-garden-furniture.html

Если для своей скамейки вы захотите сделать стол из бруса, вам понадобятся пять 220x100x2400 новых необработанных дубовых шпал 220x100x2400 и брус 100x100x2400.

Изготовление стола, естественно, займет немного больше времени, чем скамейка. Хотя четыре дня должно быть более чем достаточно, чтобы сделать стол с нуля. Процесс сборки показан на пошаговых фото, инструкция есть на сайте. Когда стол собран, обработайте поверхность тунговым маслом, это лучше сделать, когда стол перевернут. Только будьте осторожны, стол весит приблизительно 240 кг. Можно перевернуть его самостоятельно, но небольшая помощь была бы полезной.

Сначала найдите два хороших рычага. Подложите что-то мягкое на другую сторону, чтобы ноги мягко приземлились. Немного поднимите и подставьте перекладину, вот здесь бы пригодился помощник. Затем надавите и мягко опустите на землю.

Тяжелая работа, нонет  ничего невозможного. Где-то, через неделю можно еще раз отшлифовать и нанести еще один слой масла.

Источник фото vkvasov.blogspot.com/2011/08/diy-project-oak-beam-garden-furniture_25.html

Скамейки из бруса 100 фото

какой тип и диаметр бревна выбрать?





Дома из бревна ручной рубки

При изготовлении используются неоцилиндрованные бревна ручной обработки. (под топор, под скобель, под рубанок и гидроокорка). При Изготовлении сруба применяется только ручная работа,  - точные замеры, тщательное отчерчивание чертой, выбор бревна подходящего именно в определенном соединении, кропотливая подгонка бревен, идеальная выборка паза и чаш, все производится вручную.

В качестве инструментов используются черта,Тесло, топор, рубанок, уровень, бензопила и проч. Невозможно найти две одинаковых первоначальных бревна-заготовки, и поэтому каждое изделие требует индивидуального подхода.

Среди плюсов ручной рубки следует отметить следующие факты:

  1. При обработке снимается только кора и луб, только при обработке рубанком незначительно затрагиваются ближайшие внешние годичные слои древесины . Внутреннее строение ствола не нарушается и сохраняет  природные геометрию ствола и свойства;
  2. При рубке теслом, топором происходит сминание верхнего слоя древесины, что снижает возможность проникновения влаги внутрь и уменьшает время высыхание. Постепенное уменьшение внутренней влаги обеспечивает равномерную осадку сруба;
  3. При подготовке не происходит повреждения внутренней структуры, и сохраняется первоначальная прочность. Сохранение структуры позволяет древесине быстрее и лучше приспособиться к различным нагрузкам;
  4. Снятие минимального слоя и ручная обработка помогает получить изделие более большего диаметра в сравнении с оцилиндрованным бревном, практически любого диаметра.
  5. Грубая обработка обладает своеобразной привлекательностью, подтверждая природную естественность древесины.

Но с другой стороны у ручной рубки присутствуют недостатками. Среди них хотелось бы выделить следующие факты:

  1. Для монтажа сруба из бревен ручной рубки необходима более высокая квалификация и опыт, что влияет на стоимость изготовления и монтажа дома.
  2. При возведении больших домов можно заметить сбежистость стволов. Это уменьшение диаметра от комля к вершине. Особенно это заметно при строительстве больших домов с длинными нестыкованными бревнами. Хотя для многих это наоборот плюс а не минус и подчеркивает естественность и уникальность дома из бревна ручной рубки.

Использование ручного труда влияет на стоимость здания. Готовый дом обойдется дороже, чем при использовании оцилиндрованного варианта.



Оцилиндрованные бревна

Изготовление происходит с помощью промышленных станков. При конечном варианте бревна имеют цилиндрическую форму с одинаковым диаметром по всей длине. Среди положительных факторов стоит отметить, что бревна получаются экологически чистыми и безопасными для здоровья. Строительство дома занимает мало времени. Использование бревен одного размера подчеркивают красоту здания. Одинаковый размер бревна и ровная поверхность подчеркивают декоративный внешний вид и не требуют дополнительной отделки.

Оцилиндрованные бревна обладают следующими минусами:

  1. При обработке на станках происходит удаление внешнего слоя древесины, что ведет к открытию пор и уменьшает прочность. После возведения здания необходима более серьёзная обработка защитными составами;
  2. Оцилиндрованный вариант, по сравнению с бревнами ручной рубки, больше подвержены растрескиванию и кручению вследствии ослабления внутренних напряжений в стволе дерева.
  3. Из-за риска появления щелей необходимо проводить более масштабную конопатку.

На что стоит обратить внимание при выборе диаметра бревна

При выборе бревна для сруба обратите внимание на климатические условия региона. В южных районах для возведения сезонного жилья если очень важно сэкономить можно использовать даже диаметр 20-22 см. Для дома с проживанием круглый год желательно использовать диаметр 24-26 см. Для северных широт диаметр рекомендуется  не менее 26 см, средний 28-30см.

Для возведения сруба для бани как минимальные подойдут бревна диаметром 22-24 см. Но все же мы рекомендуем взять как минимум 24 диаметр бревна, при этом средний будет в районе 26-28см. Это позволяет протопить помещение вне зависимости от внешней температуры и не даст промерзнуть помещению без прогрева.

Толщина наружных стен зависит от конструкции строения. Каркас здания должен выдерживать все нагрузки. Другой особенностью является теплопроводность внешних стен. При холодной погоде должен присутствовать экономический баланс по расходам на отопление. Чем больше диаметр внешних стен, тем меньше затрат на обогрев помещения.

видео-инструкция по монтажу своими руками, венцы, фото и цена

Все фото из статьи

Избы из брёвен возводились нашими предками ещё не одну сотню лет назад и при этом даже  сегодня не теряют своей актуальности. Конечно же, современные срубы выглядят несколько иначе, чем их дальние предки, но многие характерные черты остались прежними.

В данной статье мы рассмотрим все особенности столь интересных прошедших испытание веками строений.

Фото современной избы из брёвен

Характерные черты

Первым делом давайте ознакомимся со свойственными избам плюсами и минусами, чтобы понять секрет их популярности:

Достоинства

  1. Эстетичный внешний вид.

Здесь можно выделить сразу несколько моментов, радующих глаз:

  • Оригинальный узор поверхности.

Стена из брёвен обладает красивым узором и приятным цветом



  • Тёплые приятные глазу оттенки.
  • Ощущение близости с природой.
  • Дизайн в старинном стиле.

Внутренний интерьер под старину

  1. Экологическая чистота. Дерево в течение всей своей жизни поглощает из воздуха углекислый газ и выделяет кислород. Созданное из него бревно хоть и с меньшей интенсивностью, но всё же продолжает осуществлять функции природного фильтра, создавая внутри здания идеальный для человека микроклимат.

Совет: в особенности рекомендуется проживание в избе аллергикам. Окружение из натуральной древесины гарантирует отсутствие обострения аллергических реакций и способствует улучшению общего состояния здоровья.

  1. Понятная инструкция выполнения монтажных работ. Это, конечно, не означает, что возвести избу совсем уж легко, но сама технология вполне понятна и при наличии некоторой сноровки у вас вполне может всё получиться.

Строительство сруба своими руками

Совет: если вы всё-таки сомневаетесь в своих возможностях, то следует задуматься о возможности найма высококвалифицированных специалистов. Оплата их работы может выйти дешевле, чем совокупность потраченного времени и сил в случае самостоятельной реализации проекта без надлежащих навыков и опыта.

  1. Низкая теплоёмкость. Для нашего климатического пояса одно из самых главных качеств жилого строения – это способность сохранять внутри тепло. Толстые брёвна отлично справляются с этой задачей, зачастую абсолютно не нуждаясь в дополнительном утеплении.

Качественно возведённая изба отлично справляется с зимним холодом

  1. Высокие звукоизоляционные свойства. Деревянные стены правильно построенной избы превосходно препятствуют проникновению постороннего шума с улицы.
  2. Приемлемая цена.

Тут можно выделить целый набор возможностей сэкономить:

  • Отсутствие необходимости в дорогостоящей внутренней и внешней отделке, ведь как мы уже отметили, сруб и так достаточно эстетичен.
  • Отсутствие необходимости в закладке мощного фундамента, так как брёвна являются относительно лёгким материалом.
  • Отсутствие необходимости в дополнительном утеплении по причине низкой теплоизоляции самих брёвен.
  • Наличие сортов древесины различной ценовой категории, что позволяют в случае необходимости сократить затраты на приобретение строительных материалов.
  • Простая технология сборки, что позволяет в некоторых случаях обойтись собственными силами при возведении всего сруба или отдельных его узлов.
  1. Долговечность. С учётом соблюдения технологии постройки и грамотным выполнением последующего ухода деревянная изба может простоять до ста лет.

Недостатки

Но не всё так гладко со срубом, как хотелось бы.

Есть некоторые отрицательные черты, которые необходимо учитывать в процессе его возведения:

  1. Боязнь чрезмерной влажности. Это касается всех изделий и построек из дерева, которое являясь гигроскопичным материалом, очень активно впитывает в себя влагу. Оказавшись же внутри древесной структуры, вода начинает разрушать целлюлозу, что приводить к процессам гниения, а также способствует появлению и распространению плесени.

Пример того, что сырость делает с незащищённой избой

Совет: все использующиеся брёвна в обязательном порядке должны быть обработаны антисептиком ещё до начала стадии возведения сруба, а также и по её окончании. Это в достаточной мере защитит древесину от гниения и поражения плесенью.

  1. Усадка. После окончания сборки каркаса, дерево продолжает ещё «двигаться» какое-то время. Занимать усадочный процесс может от 6 месяцев до 4-х лет в зависимости от степени просушки древесины, её сорта и типа используемых брёвен.

Совет: не рекомендуется выполнять какие-либо дальнейшие работы до окончания процесса усадки основной конструкции, так как деформации древесины могут оказать на их результат существенное влияние, вплоть до того, что придётся всё переделывать.

  1. Горючесть. Деревянные поленья используются даже для растопки печи, так что если вдруг начнётся пожар, то огонь по сухой древесине распространится очень быстро.

Совет: помимо антисептика используйте для обработки брёвен антипирен, который в значительной мере снизит возможность возгорания дерева.

Антисептики, подходящие для защиты древесины от возгорания

Как видите, без отрицательных сторон, конечно же, тоже не обходится, но с ними вполне успешно можно бороться.

Конструкционные особенности

Первое, чем отличаются между собой избы, так это типом используемых для их постройки брёвен:

Виды брёвен

  1. Оцилиндрованное бревно.

Плюсы применения:

  • Относительно низкая стоимость.
  • Высокая скорость и лёгкость возведения.

Венцы из бревен для избы возводятся быстро, если используются оцилиндрованные изделия

  • Правильные геометрические формы.

Деревянные изделия ровной цилиндрической формы

Минусы:

  • Отсутствие защитного верхнего слоя, удаляемого в процессе фрезерной обработки.
  • Склонность к деформациям и растрескиванию.

Этапы изготовления:

Этап Описание
Подготовка Сортировка болванок в соответствии с длиной, удаление сучьев и торцевание их краёв
Оцилиндровка Фиксация изделий в специальном оборудовании с последующей фрезерной обработкой и созданием вспомогательных канавок, упрощающих в дальнейшем монтажные работы
Обрезка Порезка брёвен на образцы необходимой длины

Изготовление оцилиндрованного изделия из дерева

  1. Строганное бревно. В этом случае обработка болванок выполняется вручную электрорубанком, что позволяет сохранить большую часть защитного слоя.

Плюсы:

  • Высокие эксплуатационные качества.
  • Повышенные теплоизоляционные свойства.

Минусы:

  • Более высокая стоимость.
  • Длительные сроки изготовления.

Строганное бревно

  1. Лафет. Пришёл такой вид деревянного изделия из Скандинавии. Изготавливается он путём срезания у бревна двух противоположных сторон, благодаря чему частично приобретает свойства бруса. Отличительной стороной сруба из такого материала является наличие плоских стен, что выглядит достаточно привлекательно.

Образцы лафета

  1. Скоблёное бревно. Это наиболее долговечный и надёжный вариант, так как защитный древесный слой при его изготовлении остаётся максимально целым.

Процесс выполняется вручную следующим образом:

  • Первым делом выполняется окорка болванки.
  • Следующим шагом при помощи циклёвок удаляется луб.
  • Затем выполняется черновая шлифовка.
  • После монтажа сруба настаёт последний этап обработки – чистовая шлифовка.

Фасад стены из скоблёных брёвен

Методы соединения углов

Пример соединения брёвен «в охряп»

В чём наиболее важная отличительная черта технологии возведения избы от других вариантов постройки домов? В том, что в этом случае осуществляется монтаж венцов из горизонтально укладываемых брёвен. И вот метод соединения углов таких конструкций может использоваться различный. Давайте рассмотрим наиболее популярные:

Название Описание
«В чашу» Наиболее простой и распространённый способ, при котором в верхней части изделия вырезается своеобразная «чаша», в которую и вкладывается следующее бревно с аналогичным вырезом
«В охлоп» В этом варианте «чаша» вырубается не сверху, а снизу деревянного цилиндра, что даёт ему возможность как бы накрывать уложенное снизу изделие
«В охряп» Здесь же прямоугольный вырез осуществляется с обеих сторон на четверть диаметра бревна
«В лапу» Это тот же «в охряп» только без выступающего из стены остатка, что позволяет сэкономить на материале, зато вынуждает задуматься о дополнительном утеплении углов

Пример соединения «в охлоп»

Кровля

Отдельно стоит коснуться и кровельной конструкции избы, которая имеет следующее устройство:

Схема расположения основных элементов крыши избы

Обозначение на рисунке Название
1 Охлупень – бревно венчающее кровлю русской избы
2 Тесовая кровля – покрытие из строганных досок
3 Причелина – висячие доски, имеющие резной декоративный орнамент
4 Водотечник – бревно с вырезанным в нём желобом, служащее для отвода воды с крыши и опоры нижних краёв кровельных тесин
5 Полица – пологая нижняя часть кровельной системы для отвода атмосферных осадков

Хотя, конечно же, современные вариации крыш могут полностью и не придерживаться канонов русского зодчества и иметь несколько отличающееся устройство.

Заключение

Деревянная изба, возведённая с соблюдением всех технологических тонкостей, не только красиво выглядит, но также ещё прекрасно сохраняет тепло и создаёт внутри идеальный для проживания человека микроклимат. Примечательно, что постройка такого здания осуществляется без гвоздей путём монтажа венцов из предварительно обработанных брёвен, которые соединяются в углах в специальные «замки».

Готовый к эксплуатации сруб

Видео в этой статье ознакомит с дополнительными материалами.

Деревянные дома актуальны всегда.

%d0%b1%d1%80%d0%b5%d0%b2%d0%bd%d0%be PNG, векторы, PSD и пнг для бесплатной загрузки

  • Мемфис дизайн геометрические фигуры узоры мода 80 90 х годов

    4167*4167

  • поп арт 80 х патч стикер

    3508*2480

  • аудиокассета изолированные вектор старая музыка ретро плеер ретро музыка аудиокассета 80 х пустой микс

    5000*5000

  • green environmental protection pattern garbage can be recycled green clean

    2000*2000

  • поп арт 80 х патч стикер

    3508*2480

  • схема бд электронный компонент технологии принципиальная схема технологическая линия

    2000*2000

  • 80 основных форм силуэта

    5000*5000

  • 80 летний юбилей дизайн шаблона векторные иллюстрации

    4083*4083

  • Мемфис бесшовные модели 80 х 90 х стилей

    4167*4167

  • поп арт 80 х патч стикер

    3508*2480

  • диско дизайн в стиле ретро 80 х неон

    5556*5556

  • мемфис бесшовной схеме 80s 90 все стили

    4167*4167

  • поп арт 80 х патч стикер

    2292*2293

  • be careful to slip fall warning sign carefully

    2500*2775

  • поп арт 80 х патч стикер

    2292*2293

  • поп арт 80 х патч стикер

    3508*2480

  • blue series frame color can be changed text box streamer

    1024*1369

  • поп арт 80 х патч стикер

    3508*2480

  • поп арт 80 х патч стикер

    3508*2480

  • рисованной радио 80 х

    1200*1200

  • письмо логотип bd дизайн

    1200*1200

  • скейтборд в неоновых цветах 80 х

    1200*1200

  • Элементы рок н ролла 80 х

    1200*1200

  • Мемфис шаблон 80 х 90 х годов на белом фоне векторная иллюстрация

    4167*4167

  • милая ретро девушка 80 х 90 х годов

    800*800

  • горячая распродажа до 80 png дизайна с иллюстрацией

    2500*2500

  • 80 е брызги краски дизайн текста

    1200*1200

  • Мемфис бесшовные модели 80 х 90 х стилей

    4167*4167

  • поп арт 80 х патч стикер

    2292*2293

  • ТВ игра 80 х в стиле ретро

    1200*1200

  • поп арт 80 х патч стикер

    3508*2480

  • мемфис образца 80 s 90 стилей на белом фоневектор иллюстрация

    4167*4167

  • поп арт 80 х патч стикер

    3508*2480

  • поп арт 80 х патч стикер

    2292*2293

  • Ретро стиль 80 х годов вечеринка арт дизайн

    1200*1200

  • Мода стерео ретро эффект 80 х годов тема искусства слово

    1200*1200

  • облака комиксов

    5042*5042

  • три группы 3d реалистичное декоративное яйцо с золотым цветом на гнезде bd с золотым всплеском текстовый баннер

    5000*5000

  • мега распродажа 80

    1200*1200

  • Мода цвет 80 х годов ретро вечеринка слово искусства

    1200*1200

  • 80 летия векторный дизайн шаблона иллюстрация

    4083*4083

  • Ретро мода неоновый эффект 80 х тема художественное слово

    1200*1200

  • Персонаж из партии 80 х годов

    1200*1200

  • prohibited use mobile phone illustration can not be used

    2048*2048

  • bd письмо 3d круг логотип

    1200*1200

  • 80 летие векторный дизайн шаблона иллюстрация

    4167*4167

  • 80 х годов ретро слово градиент цвета искусства

    1200*1200

  • Тенденция персонажа мультфильма 80 х годов

    2000*2000

  • 80 летия золотой шар векторный дизайн шаблона иллюстрация

    4083*4083

  • в первоначальном письме bd шаблон векторный дизайн логотипа

    1200*1200

  • Дома из оцилиндрованного бревна в Москве под ключ, проекты с фото и цены на строительство бревенчатых домов

    Компания «Леспром-Строй» построит для вас высококачественный деревянный дом с любым дизайном. Мы предлагаем коттеджи из оцилиндрованного бруса «под ключ» и даем на них гарантию 20 лет. Услуги предоставляются в Москве и Московской области.

    Предложения компании:

    • недорогие бревенчатые — цена доступна благодаря клиентоориентированной политике продаж и собственным деревообрабатывающим линиям;
    • широкий выбор готовых проектов с современным и классическим дизайном, продуманными планировками, позволяющими создать нужный интерьер;
    • бесплатное индивидуальное проектирование при заказе строительства;
    • быстрое, профессиональное изготовление материалов, монтаж конструкций, отделка готовых коттеджей из оцилиндрованного бруса;
    • возможность оформить кредит;
    • страховка на год в составе услуг строительства «под ключ».

    Дома из оцилиндрованного бревна от производителя — гарантия долговечности и качества постройки

    Обращаясь в «Леспром-Строй», можно купить долговечный и теплый дом для сезонного или круглогодичного проживания. Компания предлагает заказчикам из Москвы и Московской области бревенчатые срубы, в которых собраны все достоинства деревянных построек. Они:

    • экологичны, благодаря строгому соблюдению технологий проектирования и строительства обеспечивают благоприятный микроклимат, комфортный уровень влажности, энергоэффективность;
    • по физическим характеристикам не уступают постройкам, изготовленным вручную;
    • имеют сравнительно невысокую стоимость, так как изготовление элементов перенесено на заводские линии;
    • выглядят эстетично и красиво — это можно заметить по фото проектов, а в реальности коттеджи из бревна смотрятся еще эффектнее и органично вписываются в загородный и городской пейзаж.

    Строительство начинается с подготовки плана в соответствии с проектом, пожеланиями относительно планировочного решения и интерьеров. Деревянные элементы изготавливаются на линиях производителя и доставляются на объект для сборки. После проектирования выполняются следующие этапы строительства срубов:

    • обустройство фундамента — ленточного, свайно-винтового или свайно-ростверкового, в зависимости от особенностей грунта и загородного здания;
    • комплектация коттеджа из оцилиндрованного бруса — возведение и утепление стен, монтаж угловых соединений, крепежа, перекрытий, компенсация усадки, огне- и биообработка деревянных элементов;
    • обустройство и антисептирование кровли;
    • уборка мусора после строительства.

    Делая заказ в «Леспром-Строй», покупатель получает гарантию качества, выгодной цены и прозрачности сотрудничества. Мы предоставим полный и актуальный прайс-лист, расскажем, сколько стоят услуги «под ключ». Чтобы сделать заказ или задать нам вопрос, заполните и форму обратной связи и пришлите ее нам.


    читать полностью

    НАШИ ПРЕИМУЩЕСТВА

    Гарантия до 20 лет Двойной каркас 300мм

    АКТИВНЫЕ СТРОЙКИ 2021 ГОДА

    загрузка карты...

    Плот из бревен, сделанный своими руками 9 фото

    Любой сможет придумать свою модель плота, сделав своими руками. Материалов для их постройки много, но обычно их делают из:

    • дерева;
    • бревен;
    • пластиковых бутылок и канистр;
    • бочек;
    • пенопласта;
    • камер;

    Каждый плот, особенный для конструктора. Модели плотов можно не придумывать, а взять чертежи из интернета, можно разве что добавить свои детали. В топ десять чертежей лучших моделей вошли как относительно простые, так и сложные модели плотов.

    Для постройки понадобятся: топор, нож.

    На безрыбье и камыш как древесина. Всё что понадобится: камыш, пара палок и верёвка, либо её заменитель.

    Чем не просто? Доски, бутылки и вперёд, на абордаж.

    Четыре бочки, разобранный местный пирс, верёвка – плот готов. До свидания Земля.

    Придётся приложить массу усилий, но за то какой результат!

    Профессиональные плоты спасателей МЧС.

    Такой плот выдержит до 5 человек, средней комплектности. Ну и пару ящиков 40 градусного топлива.

    Все люди, старше 30 лет слышали о Томе Сойере. Это тот самый плот.

    Парусный плот «Юкагир», чем не сказка?

    Плот, построенный на камерах. Такому «эсминцу» позавидовала бы «Черная Жемчужина».

    Читать полностью (ссылка)

    Качественный и сложнопотопляемый плот, можно сделать из канистр. Конечно, чем их больше, тем лучше, но 40 канистр вполне хватает, чтобы удержать на плаву двух людей. Для его постройки понадобятся доски 50х160 см, канистры, верёвка или скотч, энтузиазм.

    Для укрепления конструкции можно использовать металлическую ленту для упаковки и несколько досок размером 30х155 см., которые крепятся к готовой раме. Доски от деформации желательно покрыть краской или клеем.

    Плавающая дача.

    Бюджетный, относительно быстрый вариант. Разобрал соседский забор, взял верёвку с канистрами и дерзай.

    На этот плот нужно 28 канистр. Хоть море пересекай.

    Еще один бюджетный вариант, главное чтобы канистры были целыми, а там, глядишь не утопнет.

    Комбинированный вариант канистр с бутылками, которые объединили в блоки. Не хватает разве что навеса от солнца.

    На одного человека такого количества хватит точно. Главное всё сделать аккуратно и не задеть канистры.

    Комбинированный вариант, не бюджетно, но оно того стоит. Достроить стулья, навес, и можно начинать экскурсии.

    Читать полностью (ссылка)

    Основной материал при постройке плота – древесина.  Без неё невозможно было бы спустить на воду ни один плот. Плот из дерева, сделанный своими руками можно комбинировать с другими материалами: камерами, бутылками, пенопластом и пр. Выбирать дерево лучше без подгнивших частей, следов термитов. Если есть возможность для дополнительной защиты можно покрыть краской.

    Модель  продвинутого плота середины прошлого века.

    Подобные плоты использовались и в военных целях. Пара ящиков с патронами и 2-3 человека вместит без проблем.

    Простой вариант одноместного плота. Главное прочно прибить и связать материалы между собой.

    Бамбуковый плот из Таиланда. Очень лёгкий, манёвренный и прочный.

    У нас бамбук не растёт, но народных умельцев хватает.

    Сибирские реки проплыть – не вопрос.

    Ребята из Брянска готовятся к водному фестивалю.

    Наш отечественный линкор. На таком в кругосветку сходить не жалко.

    Хорошая компактная модель, вместит на себя двух взрослых людей.

    Далеко уплыть на таком не получится, но недалеко от берега поплавать можно.

    Островные плоты, пользуются популярностью среди туристов.

    Читать полностью (ссылка)

    При выборе материала для постройки плота, можно обратить внимание на пенопласт. Он легкий, прочный, недорогой, и главное доступный любому человеку. Количество материалов для постройки плота из пенопласта своими руками, ограничено только фантазией и временем.

    Одна из самых простых моделей. Блоки пенопласта скрепляются деревом. Можно сделать и без поперечных досок, но плот будет неустойчив.

    Практическая реализация финнами. На нём можно пожарить шашлык, поспать, половить рыбу.  Взять на борт можно 3-6 человек.

    А этот парень решил зайти в соц.сеть во время плавания, зачем неизвестно, но главное что его плот не пошел ко дну.

    Чем не каноэ? Только из пенопласта.

    Тут ребята решили не мелочиться. Строить плот, так строить надёжно.

    А вот парусник на все деньги. Время и на постройку нашел, и на парус.

    С таким линкором, хоть на крайний север. Главное в воду не падать.

    Основательно готовятся, нет, даже можно сказать – эпически.

    Читать полностью (ссылка)

    Остались автомобильные камеры? Не стоит их выбрасывать. На водном отдыхе они могут очень пригодиться, особенно если есть задумка построить плот самому.  Плот из автомобильных камер требует подготовки. Камеры нужно проверить на отсутствие трещин и дыр. Пойти ко дну после спуска на воду по такой причине, плохая перспектива, которая испортит настроение на весь период отдыха.

    Стандартный плот из камер. Немного усилий для постройки и можно кричать: поднять паруса.

    Всё просто. Доски, гвозди, верёвка – плот готов.

    Каркас плота. Подойдёт и для тропических стран.

    А вот как с помощью бамбука, рук и камер, китайские друзья плавают по рекам.

    Такой вариант уместит на себе 2-3 человека.

    Что может быть лучше семейного отдыха, да еще и на воде?

    Плот отечественного производства «Всё включено».

    Что же ты не смазал уключину маслом?

    Жители США тоже умеют строить плоты.

    Хорошая транспортная компания и обслуживание как для президента.

    Простой вариант с применением палок и верёвок. Не поплывёт, полетит.

    Читать полностью (ссылка)

    Обзор применения журналов изображений в структурном анализе и характеристике осадочных пород

    Журналы изображений предоставляют важную информацию о литологии, структурах осадочных пород, направлениях палеотока, трещинах и анализе напряжений на месте. Отсутствие критериев, используемых для создания фаций каротажных изображений, ограничивает возможности их применения при интерпретации осадочных коллекторов. Этот документ представляет собой тщательный обзор, в котором основное внимание уделяется недавнему применению каротажных диаграмм для седиментологического и структурного описания и интерпретации, и направлен на создание фаций каротажных изображений, которые могут предоставить руководящие принципы в интерпретации осадочных коллекторов.В этом документе сначала обобщаются принципы и основные характеристики различных инструментов регистрации изображений, а затем кратко описывается рабочий процесс предварительной обработки данных журнала изображений. Затем полученные изображения используются для сдвигов по глубине и ориентации керна путем калибровки отдельных осадочных и структурных особенностей. Описательные и краткие фации каротажных изображений устанавливаются на основе комбинаций текстур изображений, включая тип падения, рисунок падения и цветовую схему, а характеристики, а также физические критерии для каждой отдельной фации изображения суммируются.Затем полученные фации каротажа интерпретируются с точки зрения структурных и седиментологических особенностей, таких как литология, осадочные структуры, каверны, трещины и разломы. Затем фации каротажных диаграмм и их схемы наложения используются для интерпретации ассоциаций литофаций путем калибровки по кернам и обычным каротажам. Естественные трещины и индуцированные трещины распознаются по каротажным изображениям, а также рассматриваются принципы прорывов и трещин, вызванных бурением, для анализа напряжений на месте.Затем резюмируется применение журналов изображений в исследовании положения и состояний трещин, а также при вычислении параметров трещин. Обсуждаются процедуры оценки эффективности трещин с помощью журналов изображений. Наконец, рассматривается применение журналов изображений для анализа структурных падений, и журналы изображений используются для распознавания разломов, наборов трещин и положения пласта по шаблонам падения. Рассмотрены основные процедуры реконструкции палеотока, включающие выделение косых отложений, определение структурного падения и удаление структурного падения.Затем были реконструированы направления палеотока нижнемеловой формации Башиджикике в депрессии Кука, что могло помочь в дальнейшем понимании систем осадконакопления. Этот обзор поможет расширить возможности каротажных диаграмм для интерпретации осадочных и структурных особенностей от малых до крупномасштабных, а также восполнит пробелы между анализом каротажных диаграмм и интерпретацией осадочных и структурных отложений.

    Acronis True Image: поиск и анализ журналов

    Windows

    Метод 1.Просмотр журнала

    Используйте средство просмотра журнала, разработанное Acronis Forum MVP, чтобы быстро получить доступ к сведениям о последнем запуске резервного копирования, а также к другим журналам программы: https://kb.acronis.com/content/59335

    Метод 2. Найдите и откройте файлы журнала

    1. Перейдите к:
      Windows XP: C: \ Documents and Settings \ All Users \ Application Data \ Acronis \ TrueImageHome \ Logs
      Windows Vista / 7/8/10: C: \ ProgramData \ Acronis \ TrueImageHome \ Бревна
    2. Сортировать журналы по дате изменения (по убыванию).
    3. Выберите журнал для соответствующей операции на соответствующую дату:
      service_ [дата-время] .log - Операция резервного копирования / восстановления
      console- [GUID] .log - Операции в графическом интерфейсе пользователя
      afcdpsrv.log, NSB_ [дата-время] .log - Непрерывное резервное копирование
      tools_ [дата-время] .log - Инструменты и служебные программы
      MediaBuilder- [GUID] .log - Операции с Media Builder
      installer- [GUID] - Журнал установки MSI

    Mac

    Метод 1. Просмотр журналов резервного копирования через консольное приложение

    Использование консоли в качестве средства просмотра журналов удобно, поскольку оно обеспечивает быстрый доступ ко всем другим журналам, которые могут быть связаны и полезны при устранении неполадок: e.г. системные журналы.

    1. Запустите собственное приложение macOS для просмотра журналов системы и приложений. Вы можете найти его либо в Applications - Utilities , либо с помощью поиска Spotlight: щелкните увеличительное стекло в правом верхнем углу, введите Console, нажмите Return
    2. В приложении Console разверните раздел / Library / Logs . Не путайте с ~ / Library / Logs
    3. Перейдите к Acronis - ti_demon
    4. Элементы дерева с именами, начинающимися с ti_demon_, представляют историю выполнения резервного копирования (журналы резервного копирования)
    5. Имена файлов журналов также включают дату и время запуска задачи резервного копирования
    6. Просмотрите предлагаемый список или просмотрите только самые последние элементы ti_demon_, чтобы просмотреть историю резервного копирования или найти сведения об ошибке резервного копирования

    Метод 2.Поиск файлов журнала резервного копирования в Finder

    Файлы журнала резервного копирования

    записываются в виде простых текстовых файлов, которые можно просматривать в любом текстовом средстве просмотра или редакторе.

    1. Открыть окно Finder или выбрать Перейти - Перейти к папке ... в верхнем меню
    2. Перейдите к / Library / Logs / Acronis / ti_demon или вставьте путь в поле «Перейти к папке», щелкните Перейти , чтобы открыть папку
    3. Файлы с именами, начинающимися с ti_demon_, представляют историю выполнения резервного копирования (журналы резервного копирования)
    4. Имена файлов журналов также включают дату и время запуска задачи резервного копирования
    5. Сортировка файлов по дате или имени
    6. Просмотрите самые последние файлы, чтобы просмотреть историю резервного копирования или найти подробную информацию о сбое резервного копирования.Файлы журналов имеют простой текстовый формат и могут быть просмотрены в любом текстовом средстве просмотра или редакторе.

    Анализ журналов

    1. Журнал резервного копирования начинается с информации о продукте и задаче:

      task_name =" Test ">
    2. Далее перечислены операции:
      <уровень события = "2" модуль = "100" код = "2" время = "1412956537" сообщение = "Проверка работы запущена вручную." />
      " Описание операции: Описание этапа. " />
      "Операция: резервное копирование" />
    3. Затем идет служебная информация, просто игнорируйте ее:
    4. Найдите текстовое сообщение об ошибке
      "Ничего не нужно копировать". line_tag = "0xC4A6B3A72E37E56E">
    5. "Операция завершена с ошибками." line_tag = "0x9F2C53C72E8BCDDE">
    6. Интерпретируйте журнал, найдите в КБ сообщение об ошибке и тег строки.

    Дополнительная информация

    Сбор журналов SnapAPI
    Сбор журнала планировщика
    Сбор журнала MSI.Если стандартная процедура не удалась, проверьте папку% TEMP% на наличие AcronisTrueImage.msi.txt

    .

    Общие сведения о записи в формате журнала | B&H Explora

    Когда-то рекламируемая как хедлайнер только в цифровых видео / кинокамерах высшего класса, таких как линейка Sony CineAlta, логарифмическая запись стала основой более доступных профессиональных продуктов, таких как Canon EOS-C. серии, и более доступными через продукты широкого потребления, такие как беззеркальные камеры Sony α-серии.Одна из причин, по которой запись журналов стала настолько распространенной, заключается в том, что она часто ассоциируется с идеей лучшего качества изображения. Вкратце, запись с использованием профиля или кривой изображения журнала сохраняет большую часть динамического диапазона и тональности вашего изображения за счет перераспределения цифровых представлений значений экспозиции по всему набору значений с использованием предустановленной логарифмической функции. Если вы поняли это предложение и его значение, вам, вероятно, не нужно читать оставшуюся часть этой статьи. Итак, для остальных из нас, кто не так хорошо знаком с языком компьютерных фанатов, который я только что извергнул, что это означает на простом английском? Давайте посмотрим глубже.

    Основы

    «Проблема возникает из-за осознания того, что значения экспозиции, с которыми мы измеряем свет, не являются линейными».

    Чтобы понять запись журнала, мы должны наблюдать, как видеоинформация традиционно кодируется на большинстве распространенных видеокамер, зеркальных фотоаппаратов, беззеркальных фотоаппаратов и даже сотовых телефонов. Свет фокусируется объективом камеры на датчик изображения камеры. Затем датчик преобразует количество света, попадающего на каждый отдельный пиксель, в электрическое напряжение.Чем больше света, тем выше выходное напряжение датчика. Аналого-цифровые преобразователи камеры преобразуют эти напряжения в цифровые значения экспозиции, которые кодируются и сжимаются в видеофайл, который записывается в память камеры. Теперь вот где все может немного усложниться, так что потерпите меня. (Для простоты я не буду обсуждать здесь запись сырого видео и процесс дебайеринга, поскольку он имеет свои собственные логарифмические свойства.) Если ваше видео, как и большинство видео, не записывается с использованием профиля изображения журнала, скорее всего, экспозиция записывается линейно.Видео, записанное или закодированное таким образом, хорошо смотрится на обычном компьютерном мониторе / телевизоре и будет иметь хороший видимый контраст от черного к белому. Это означает, что при небольшой обработке или без обработки это видео будет выглядеть достаточно хорошо практически на любом устройстве отображения, при условии, что настройки экспозиции и баланса белого были правильными во время записи.

    Кто заботится о журнале?

    Итак, если ваше видео уже работает практически на любом экране без дополнительных усилий, кого волнует журнал? Что ж, запись видео с использованием линейного профиля изображения подходит для многих ситуаций; Однако он не лишен серьезных ограничений.Чтобы понять эти ограничения, давайте вернемся к процессу формирования изображения камеры, который я обсуждал выше, особенно к последнему пункту, касающемуся аналого-цифрового преобразования напряжения, поступающего от датчика. Именно на этом решающем этапе можно применить профиль изображения, также известный как кривая экспозиции. Линейная запись называется линейной, потому что кривая экспозиции не применяется вообще. Проблема возникает с осознанием того, что значения экспозиции, с которыми мы измеряем свет, не являются линейными. «Стоп» экспозиции представляет собой удвоение или уменьшение вдвое фактического уровня освещенности, а не увеличение на какое-то произвольное линейное значение на шкале.Фактически, вы могли бы сказать, что сами значения экспозиции являются логарифмическими!

    Еще более пристальный взгляд

    Если дихотомия еще не проявилась, давайте углубимся немного дальше. В 8-битном двоичном видеофайле, подобном тем, которые записываются большинством потребительских и профессиональных устройств, имеется 256 (2 8 ) возможных представлений экспозиции, доступных во всем спектре, начиная от абсолютно черного до супербелого. Абсолютно черным пикселям (без записанной экспозиции) присваивается наименьшее значение 0.Сверхбелым пикселям (представьте, что это засветы) дается максимальное значение 255. Все остальное занимает 254 промежуточных значения. Итак, работая в обратном направлении, используя пример камеры: при линейной записи напряжениям, исходящим от каждого пикселя сенсора камеры, назначается одно из этих 256 значений на основе уровня напряжения, который определяется фактическим уровнем экспозиции сфокусированного изображения. объективом. Теперь, поскольку значения экспозиции являются логарифмическими, уровни напряжения, выдаваемые датчиком на аналого-цифровой преобразователь, отражают это.И когда эти напряжения поступают на аналого-цифровой преобразователь, он записывает их с использованием линейной функции. Обратной стороной является то, что этот метод загружает 256 значений, и динамический диапазон не будет одинаково представлен в 8 битах. Это немного легче понять визуально, поэтому взгляните на график ниже.

    По оси X показан весь диапазон выдержки гипотетического изображения, разделенный на 8 значений. Для простоты назовем это изображение имеющим 8 ступеней динамического диапазона (независимо от динамического диапазона вашей камеры, этот принцип должен оставаться неизменным).Ось Y показывает назначенное значение данной яркости относительно каждого из 8 битов; следовательно, значения выражаются в виде двоичных показателей. При линейной записи точки, показывающие, где каждая из остановок представлена ​​на этой шкале, образуют прямую линию, идущую от 0 до 255. Но подождите. Посмотрите на числовую разницу между остановками 7 и 8. Эта одна остановка дает целые 128 битов представления, половину всей битовой глубины изображения! Остановка ниже - 64 бита, нижняя - только 32 бита и так далее.Это оставляет четыре нижних ступени (половину) диапазона экспозиции, где находится вся информация о тенях в ваших изображениях, с шестнадцатой полной битовой глубиной вашего изображения. Что, если вы хотите восстановить или усилить тени во время оценивания? Удачи. Это просто превратится в беспорядок. Проблема двоякая, потому что если вы переэкспонируете свое изображение, чтобы компенсировать эту верхнюю загрузку и получить детали в этих теневых областях, почти половина вашей битовой глубины будет посвящена бликам, которые становятся размытыми.Запись журнала направлена ​​на решение всего этого.

    Решение

    Запись журнала спешит на помощь! Теперь, когда мы понимаем стандартную линейную запись, будет легче понять, как работает запись журнала. Еще раз вернемся к аналого-цифровому преобразованию вашей камеры - вместо того, чтобы аналого-цифровой преобразователь линейно назначал значения, давая на предыдущем графике прямую линию, он применяет кривую к экспозиции до того, как изображение будет сжато и записано. Эта кривая сдвигает нижнюю и среднюю части динамического диапазона в верхнюю часть динамического диапазона, где выделяется большая часть битовой глубины.Если бы изображение журнала было нанесено на график, это выглядело бы примерно так.

    Этот сдвиг имеет очевидный побочный эффект размытия изображения при просмотре на обычном мониторе. Взгляните на эти захваты кадра ниже.

    Линейное нижнее изображение S-log2 изображение

    Оба эти кадра взяты из файлов, записанных моей Sony α7S. Оба снимка были сняты в одно и то же время суток с использованием объектива Zeiss Loxia 35mm f / 2, установленного на f / 22.Изображение слева было записано с линейным стилем изображения при ISO 400, а изображение справа было записано с использованием кривой экспозиции S-Log2, установленной на минимально возможное значение ISO, 3200. Я использовал зебры, чтобы убедиться, что изображения просто не хватало отсечения в основных моментах. Обратите внимание, насколько плоское изображение S-Log2. К сожалению, это был относительно ровный выходной день, поэтому эффект не настолько выражен, как мне бы хотелось. Тем не менее, линейное изображение почти не содержит теневой информации.Заглянув под колоду, линейная запись в основном черная, и вы едва можете разглядеть узор дерева и тачку. На записи S-Log2 четко определены рисунки древесины, а также тачка. Теперь, когда у вас есть эта деталь, с которой можно работать, вы можете создать изображение с превосходной градацией и детализацией в тенях, не обрезая блики. Но для этого вам нужно добавить дополнительный шаг цветокоррекции. Итак, я вошел в свой NLE и оценил файл S-Log2. Сравните изображения еще раз.На этот раз изображение справа представляет собой грубо оцененный S-Log2. Изображение слева идентично изображению слева вверху.

    Линейное нижнее изображение Градуированное изображение S-Log2

    Градуированное изображение S-Log2 имеет гораздо лучшие градации теней по сравнению с линейным изображением благодаря перераспределенным значениям экспозиции. Теперь для сортировки бревен требуется практика, и, хотя у меня есть некоторый опыт съемки в различных формах бревен, я ни в коем случае не профессиональный колорист.Тот, кто занимается цветокоррекцией и цветокоррекцией, действительно может взять закодированные в логарифмические изображения изображения и сотворить с ними серьезную магию. Возможно, по иронии судьбы, процесс, выполняемый при постобработке, на самом деле вырезает кривую в видеоматериале журнала, чтобы сделать его более линейным.

    Назад к реальности

    Хотя запись журнала обеспечивает большую гибкость, она не лишена недостатков. Да, запись в журнале может быть гибкой, но этот факт не дает вам свободы лениться и не проверять экспозицию.Напротив, вы должны быть еще более осторожны с экспозицией, особенно если вы проверяете ее на неисправленном мониторе. Некоторые мониторы могут использовать так называемые LUT (таблицы поиска), чтобы компенсировать логарифмическую кривую и представить линейное изображение, которое не размывается. Многие колористы также используют LUT в качестве отправной точки для оценки отснятого материала журнала. Монитор, поддерживающий LUT, такой как мониторы серий SmallHD 500 и 700, может оказаться неоценимым на съемочной площадке при съемке журналов. Это не только сохранит постоянство ваших экспозиций, но и не даст вашему клиенту задуматься, почему ваше изображение выглядит таким размытым.Мониторы с осциллографами, то есть осциллограммами и гистограммами, также удобны в этих ситуациях, позволяя точно оценить отсечение светлых участков и правильную экспозицию. Поскольку у каждого типа бревен своя кривая, для каждой марки бревен, с которых вы хотите снимать, требуются отдельные LUT.

    Хотя мы в определенной степени затронули эту тему, не помешает повторить, что все, что записано в журнале, потребует шага оценки, чтобы отснятый материал был презентабельным. Если вы хотите научиться оценивать отснятый материал журнала, попробуйте программное обеспечение DaVinci Resolve от Blackmagic Design (которое также является отличной системой редактирования).Стандартная версия, которая имеет большинство функций полной версии Resolve Studio, доступна бесплатно на веб-сайте Blackmagic Design. Это не намного лучше, но плагины цветокоррекции, такие как Magic Bullet Suite от Red Giant и FilmConvert (мой личный фаворит) - это другие варианты, которые работают в большинстве других NLE, таких как Adobe Premiere, Avid Media Composer, и Final Cut Pro X также набирают популярность. Они просты в использовании и позволяют достичь отличных результатов, не переключая отснятый материал на отдельные программы для оценки.В конце концов, решать только вам. Видеоматериал журнала является гибким, поэтому все зависит от того, как вы хотите его обрабатывать.

    Выбор вниз по линии

    Теперь вернемся домой. Легко понять, почему журнал изначально был реализован только на топовых камерах, таких как Sony F35 и ARRI ALEXA. Это профессиональный инструмент, который постепенно стал популярным среди потребителей. Это большое благо для нас, кинематографистов, потому что оно дает гибкость, необходимую нам, чтобы помещать в наши фильмы наилучшие возможные изображения.Даже при условии, что большинство наших камер записывают в сильно сжатые кодеки, такие как H.264, журнал помогает нам максимизировать записываемые данные. Конечно, это требует немного больше усилий во время производства и пост-обработки, но, эй, иногда немного дополнительных усилий приближает вас к тому виду искусства, которое вы практикуете, и делает его гораздо более индивидуальным. Журнал - это все, что вам нужно сделать, так что вперед, возьмите камеру и начните записывать журнал.

    Все они посмотрели на эту вирусную фотографию огромного дерева на лесовозе.И все они увидели нечто совершенно иное.

    ВИКТОРИЯ - Фотография, которую сделала Лорна Бикрофт, ошеломила ее и вызвала волну эмоций у других, кто это видел.

    Для нее изображение гигантского бревна - около трех метров в диаметре - на задней части лесовоза было трагедией, символом того, что промышленность берет слишком много, и эту точку зрения разделяли некоторые из тысяч, видевших его. Другие смотрели на то же изображение и видели чудо ресурсов Британской Колумбии.

    На одном снимке Большое Дерево запечатлело самую суть конфликта в Б.К. и экологическое движение: Когда и когда вообще можно рубить древние деревья?

    Двигаясь на север по бульвару Нанаймо на острове Ванкувер в прошлый вторник, Бикрофт увидел бревно, которое везли на кузове лесовоза. Но это было непохоже на то, что она когда-либо видела в районе, где лесозаготовка является обычным явлением. Он был огромным - достаточно большим, чтобы затмить четыре машины, проезжающие по нему. Скорее всего, он был живым, когда Леонардо да Винчи нарисовал Мону Лизу, и до того, как европейцы начали заселять Северную Америку.

    И вот он был на лесовозе, направлявшемся в какое-то неизвестное место, где его могли превратить в древесную стружку, мебель или гитары.

    Сердце Бикрофта упало. И она сделала снимок.

    «Мы уничтожаем легкие мира и ничего не получаем от этого», - сказала она. «Все, что мы можем сделать, чтобы поддержать тех, кто ведет блокаду, - они герои».

    Некоторые обстоятельства бревна неизвестны, в том числе было ли оно распилено или утилизировано. Люди, знакомые с ним, подтвердили, что его забрали с места, где он, вероятно, хранился более шести месяцев.

    Изображение, тем не менее, сделало ощутимым конфликт, который происходит прямо сейчас: когда снимался снимок, RCMP на острове Ванкувер снимал блокаду с района, где была разрешена вырубка некоторых старых деревьев, и экологические группы протестовали против Премьер-министр Джон Хорган за то, что они называют неспособностью защитить старовозрастные деревья, как обещало его правительство.

    Группа, которая называет себя Летучим Отрядом Тропических лесов, с прошлого лета установила блокады вокруг района, называемого водоразделом Фейри-Крик, в попытке помешать компании Teal Jones работать там. На некоторых участках есть старовозрастные деревья, то есть деревья, которые ранее не вырубались и не пересаживались. С тех пор, как Тил Джонс получил судебный запрет против блокаторов в прошлом месяце, более 100 человек были арестованы в этом районе.

    Экологические группы давно утверждали, что древние деревья вообще не должны вырубаться в B.C. из-за их важности для лесной среды обитания и чистого воздуха, а также из-за столетий, необходимых для их повторного роста. Но с фотографией Большого Дерева послание звучит иначе: редко можно увидеть бревно возрастом в сотни лет, которое вытаскивают под открытым небом. Это стало вирусным. Внезапно люди со всего мира представили себе, как бы выглядел этот древесный гигант, если бы он все еще находился в земле.

    Правительство также отреагировало, пообещав выяснить, откуда оно взялось, на случай, если дерево будет признано достаточно большим, чтобы его можно было защитить под B.C. Реестр больших деревьев, список деревьев настолько большого размера, что их нельзя вырубать.

    Некоторые люди видели на снимке то, что было у Бикрофта: трагическая потеря и преступление против природы. Другие видели в нем иначе: как величественное дерево, которое, возможно, нужно было спустить, или как драгоценный ресурс, от которого выигрывают все.

    Различия в этих точках зрения иллюстрируют сложные и эмоциональные разговоры, которые постоянно происходят в лесах Британской Колумбии и о них.

    Звезда говорила с некоторыми из тех, кто видел ее по-разному.

    Главный советник Роберт Дж. Деннис-старший - Первой нации Хуу-ай-ахт

    Главный советник Роберт Дж. Деннис-старший из Первой нации Хуу-ай-ахт сказал, что считает свою общину мировым лидером в ответственное лесное хозяйство.

    Сам бывший лесозаготовитель, как руководитель, сказал он, гордится тем, что Хуу-ай-ахт превысили собственные стандарты провинции в отношении лесного хозяйства (например, вырубка менее разрешенных 58000 кубометров в год), а также защита старых растений, позволив 40 000 гектаров земель страны стать частью национального парка Тихоокеанского побережья.

    Страна является совладельцем лицензии на выращивание деревьев и управляет лесами на своей территории в соответствии со своими договорами. По его словам, наличие огромных деревьев, подобных тому, что изображено на фотографии, является вопросом хорошего лесопользования.

    «Здесь не так много старых деревьев, как когда я был лесорубом», - сказал он. «Мы должны удивляться тому, что у нас до сих пор есть такие деревья».

    «Я смотрю на (это фото) положительно - на нашей территории все еще есть деревья такого размера», - сказал он.

    Он сказал, что одна из причин, по которой нация была вовлечена в лицензию на выращивание деревьев, в первую очередь, заключалась в том, чтобы убедиться, что ее ценности были выдвинуты, включая управление лесами, водосборными бассейнами и экосистемами как единое целое и балансирование экономических и культурных потребностей. с экологическими.

    «Экологическим группам я говорю: у нас одни и те же ценности и принципы. Но воюя друг с другом, мы не должны этого делать », - сказал он. «Мы делаем вещи, о которых люди не знают, и я очень надеюсь, что протестующие люди сначала придут к нам.”

    Гэри Геддес - поэт и протестующий

    Поэт Гэри Геддес был арестован примерно в 10 километрах от Фейри-Крик на прошлой неделе после обыска полиции, чтобы он мог пересечь их линию и быть арестованным. Он был освобожден без предъявления обвинений.

    Геддес сказал, что даже несмотря на то, что он знает, что собирают большие деревья, все равно «поразительно» видеть, как их утаскивают. Он добавил, что не думает, что имеет значение, как давно было собрано дерево.

    «Я разговаривал с несколькими старейшинами, которые проводили там акции протеста, и они просто опустошены, увидев, что такое происходит», - сказал он.«Есть что-то в том, чтобы быть старейшиной и видеть, как падают старые деревья. Вы надеетесь, что что-то переживет вас, и вот оно в кузове грузовика ».

    Геддес выразил надежду, что фотография получит более широкое распространение и заставит правительство провинции изменить свое мнение о том, «каковы его обязанности».

    Николь Ламминг - модератор группы лесорубов в Facebook

    Николь Ламминг занимается лесозаготовками всю свою жизнь - ее отец и дед были лесорубами, как и ее муж до их недавнего переезда из Доусон-Крик в Викторию, Б.C. после рождения первого ребенка.

    Теперь она помогает модерировать группу в Facebook для Британской Колумбии. регистраторы.

    Она вспоминает, как стояла с отцом возле глыбы деревьев, которые его отец вырубил за поколение до этого, любуясь деревьями, которые там отросли.

    «Я думаю, что существует неправильное представление о регистраторах и о том, что они хотят делать. Любой лесоруб, которого я встречала, большую часть времени проводит в лесу - работает и отдыхает », - сказала она. «Они здесь не для того, чтобы уничтожать лес».

    Ламминг сказал, что деревья, подобные тому, что изображено на фотографии, являются ценными, но наблюдатели ошиблись бы, сделав вывод о том, что бревно упало на заднюю часть грузовика из-за расточительной рубки.

    «Это большое дерево, вы действительно должны знать, откуда оно взялось», - сказала она. «В нем могли быть ошибки, он мог умирать. Насколько я знаю, большинство лесозаготовительных компаний, в которых я работал, довольно этичны ".

    Ира Сазерленд - из реестра Big Tree Registry

    Для председателя BC Big Tree Registry фотография заставляет задуматься о том, что требования, которые должна защищать провинция, слишком высоки.

    Деревья в реестре отслеживаются и проверяются на соответствие этим требованиям.Но, несмотря на размер массивного бревна, Айра Сазерленд сказал, что если бы оно было намного меньше, ель, скорее всего, не была бы защищена законами, принятыми после того, как ее вырубили.

    «Для мира это выглядит как удивительное дерево, для правительства Британской Колумбии. это выглядит как едва достаточно большое дерево », - сказал он. «Он достаточно велик, чтобы гарантировать защиту в глазах правительства».

    Порог для ели 2,83 метра в диаметре и 3,85 метра для красного кедра. Он сказал, что возраст ели не менее 600 лет, но может быть до 1200 лет в зависимости от условий ее выращивания.

    Сазерленд сообщил, что реестр ведет переговоры с провинцией об изменении правил размера для защиты гигантских деревьев. Сазерленд сказал, что они также хотят изменить правила, чтобы они были привязаны к географическому положению, поэтому защита будет предоставляться деревьям относительно того места, где они расположены, и другим деревьям вокруг них.

    К четвергу фотографией Бикрофта поделились на Facebook почти 20 000 раз, а изображения с нее ретвитнули более 3 000 раз.

    Многие, например Бикрофт, отмечали, что никогда раньше не видели такого большого дерева.

    По крайней мере, не на кузове лесовоза.

    Создание интерпретируемых изображений из журналов изображений

    DOI: 10.1306 / 13181277M923405

    Создание интерпретируемых изображений из журналов изображений

    Биргер Хансен,

    1 Януш Бучак 2

    1 Eriksfiord AS, Jumet, Бельгия
    2 Petris Technology, Mountcliff House, Hendon, London, United Kingdom

    БЛАГОДАРНОСТИ

    Эта рукопись была улучшена благодаря конструктивной критике со стороны Жан-Бернара Жубера (Total) и Кристиана Оттесена (Eriksfiord).

    РЕФЕРАТ

    Создание изображения ствола скважины на основе исходных измерений свойств породы включает в себя ряд шагов. Цель этой главы - систематически объяснить эти шаги. Для приборов визуализации на кабеле (WL) измерения могут производиться датчиками, размещенными на разных глубинах и с разной ориентацией на приборе для визуализации ствола скважины. При компоновке изображения положение каждого измерения в идеале должно быть рассчитано с размером пикселя, процедура включает использование скважинных акселерометров и магнитометров, которые также являются частью инструмента для построения изображения скважины.Для каротажа во время бурения формирование изображения основано на вращающемся датчике, который является частью буровой компоновки: измерения относятся к секторам, ориентированным по относительному пеленгу, и создание изображений намного проще. После того, как измерения были ориентированы в пространстве и помещены на прямоугольную сетку, их необходимо сопоставить с цветовой шкалой, чтобы стали видны геологические объекты. Различные фильтры могут применяться для удаления информации негеологического характера, а методы распознавания образов или определения пороговых значений могут использоваться для количественной оценки отображаемых свойств горных пород.Даны инструкции по исправлению ошибочных входных данных и обнаружению дефектной обработки. В контексте типичного рабочего процесса обработки и интерпретации изображений обсуждаются проверка данных, а также создание и обработка изображений. Также кратко рассматриваются аспекты интерпретации изображений, в частности, механика пикировки наклона.

    бесплатных картинок для журнала, Скачать бесплатные картинки для журнала png, бесплатные клипарты в библиотеке клипартов

    деревянный клипарт

    журнал клипарт милый

    журнал PNG

    Мультфильм

    черно-белое полое бревно клипарт

    бревна клипарт

    журнал клипарт без фона

    журнал картинки

    деревянный знак картинки черный и белый

    деревянный дом клипарт

    бревно клипарт черно-белое

    черно-белые упавшие бревна клипарт

    значок топора и бревна

    пустой деревянный знак png

    ствол дерева клипарт черно-белый

    карандаш бордюр клипарт черно-белый

    бревенчатый форт клипарт

    Журнал чтения

    картинок

    музей авиации

    книжный журнал клипарт

    клипарт черно-белая кабина

    лесозаготовка клипарт черно-белый

    костра картинки

    Дерево

    деревянные доски картинки

    журнал клип арт

    силуэт кабины картинки

    журнал клипарт

    бревна клипарт

    висит деревянный знак клипарт

    пень картинки

    мультфильм плот png

    дерева

    бревенчатый домик картинки черный и белый

    картинки

    мультяшный бревенчатый домик

    бесплатная прозрачная кнопка входа в систему

    три поросенка домик из палочек

    черно-белый клипарт палка

    Клипарт

    wood frog

    деревянный брус клипарт черно-белый

    клипарт вы знаете

    картинки черно-белое дерево

    бревенчатый грузовик картинки

    каюта клипарт

    журнал клипарт

    деревянный бревно клипарт

    бревна клипарт

    деревянный бревно клипарт

    бревно клипарт черно-белое

    Что нужно для превращения бревен в пиломатериалы? (с иллюстрациями)

    Срубленные деревья превращаются в бревна на том же месте, где они вырубаются, а затем используются пилы для разрезания бревен на полезные секции.Процесс распиловки срубленных деревьев на бревна известен как раскряжевка. После завершения раскряжевки бревна вывозятся на центральную площадку, называемую площадкой. Оттуда их транспортируют на лесопилку, чтобы превратить бревна в пиломатериалы. Иногда, когда владелец собственности хочет использовать свои собственные деревья для пиломатериалов, он покупает или арендует переносную лесопилку, чтобы превратить бревна в пиломатериалы в том же месте, где они были вырублены.

    Бревна сортируются по породам и классифицируются по качеству перед распиловкой на пиломатериалы.Устройство для масштабирования бревен определяет вид дерева, измеряет бревна и выявляет любые дефекты, такие как гниль, которые необходимо удалить. Целью масштабирования является определение типа и цены древесины. Перед транспортировкой на лесопилку масштабирование может производиться в том же помещении, что и лесопильный завод, или в другом месте. Бревна обычно доставляются на лесопилку по железной дороге или грузовиком или плавают там по водному пути.

    После сортировки, сортировки и определения цены бревна обычно отправляются через окорочную машину для удаления коры.Бревно вращается внутри окорочного станка, в то время как пилы удаляют кору. После окорки бревна обычно загружаются на тележку, платформу, которая перемещает бревна на головную пилу.

    На промышленной лесопилке головная пила обычно представляет собой циркулярную пилу, в то время как на большинстве портативных лесопилок используется ленточная пила.Каждый раз, когда тележка перемещает бревна мимо головной пилы, пила отрезает кусок бревна заданной ширины до тех пор, пока бревно не превратится в груду грубых досок. На следующем этапе превращения бревен в пиломатериалы грубые доски сортируются. Любые бракованные доски обычно загружаются в измельчитель, а подходящие для пиломатериалов доски пропускаются через обрезной станок.

    Кромкообрезной станок обрезает неровные края для создания прямых сторон на каждой доске.После завершения процесса обрезки края каждой доски обрезаются до нужной длины. Готовые доски снова сортируются, а затем они готовы к заключительному этапу превращения бревен в пиломатериалы: сушке. Доски сушат на открытом воздухе или в отапливаемых помещениях. Когда уровень влажности в плитах падает примерно до 15%, плиты подходят для использования в различных строительных проектах и ​​могут продаваться как пиломатериалы.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
