Как сделать паз в доске своими руками?

Выборка паза в доске

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость проделать паз в доске своими руками, запаситесь терпением и нужными инструментами:

1. Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
2. Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
3. Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

Производство паза дисковой пилой.

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

1. Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
2. Высота и длина паза должны соответствовать размерам планки.
3. Приготовьте карандаш и линейку для разметки.
4. Определитесь с координатами пропила и отметьте его.
5. Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
6. Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
7. Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание!
Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий.
При этом делается визуальная поправка на толщину полотна.

1. Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
2. Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
3. Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
4. Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
5. Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

На фото — выемка паза дрелью.

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Далее:

1. Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
2. Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
3. Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
4. Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
5. Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!
Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.
Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.
Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником.

Использование ножовки по дереву

Изготовление поперечного паза ножовкой.

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

1. Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон. Расстояние от верхней плоскости до них и будет глубиной.
2. Надежно зафиксируйте брусок и начинайте пропиливать.
3. Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
4. При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
5. При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
6. Все лишнее аккуратно убирается стамеской и зачищается.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ	ОЦЕНКА РЕЗУЛЬТАТА		СТОИМОСТЬ	ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск	Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок	Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$80-$250	Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск	Преимущества: простая и быстрая настройка; доступная цена	Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$50-$80	Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями	Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы	Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$10-$80	Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза	Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза	Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез	Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза	Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы	Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей	$10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками	Не предназначена для других операций

Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.

Как добиться хороших результатов с пильным станком

СОВЕТ 1: Настройте станок для чистого и аккуратного пиления.

Прежде чем начать работу с заготовками, убедитесь в правильности всех настроек вашего станка, чтобы распилы были чистыми и прямоугольными. Продольный упор и пазы для поперечного (углового) упора должны быть параллельны диску, а головка поперечного упора установлена точно под углом 90° к диску. Даже небольшие отклонения могут сказаться на качестве изготовления соединений и их последующей сборке.

СОВЕТ 2: Для получения лучших результатов выберите хороший пазовый диск.

Наборные пазовые диски обычно состоят из двух внешних дисков, нескольких центральных режущих элементов (чипперов)и металлических или пластиковых шайб-прокладок (вы можете сами изготовить прокладки из бумаги или картона). Определите требуемую ширину выборки, затем установите соответствующее число чипперов между внешними дисками (см. рисунок), наденьте всю стопку на шпиндель пильного станка и затяните гайку. Не беспокойтесь, если на шпинделе не хватит места для штатного фланца, просто отложите его в сторону. Гораздо важнее, чтобы гайка была навернута целиком.

СОВЕТ 3: Делайте пробные проходы, добиваясь аккуратности.

Выпиливайте пазы и шпунты на пробных обрезках и проверяйте правильность настроек. Для изменения ширины добавляйте или вынимайте шайбы-про- кладки и чипперы. Мы предпочитаем выпиливать шпунты и пазы чуть меньшей, чем требуется, ширины (буквально на несколько долей миллиметра), а затем шлифовать вставляемую деталь по толщине, чтобы она входила плотно. Не забывайте шлифовать всю деталь одними и теми же номерами абразива, чтобы при отделке изделия не выявились различия в гладкости поверхностей. И будьте осторожны, чтобы на верхних слоях фанерного шпона не появились протёртые насквозь участки.

СОВЕТ 4: Применяйте противосколь- ный вкладыш, чтобы края выборки не получились рваными.

Вы можете самостоятельно сделать противоскольный вкладыш для своего пильного станка. Настройте пазовый диск на требуемую ширину и опустите его ниже поверхности стола. Вставьте в проем стола остроганную и выпиленную по форме проёма деревянную пластину, которая должна располагаться вровень с поверхностью стола. Надёжно прижмите пластину сверху, расположив прижим вдоль неё и чуть в стороне от диска. Включив станок, медленно поднимайте диск до высоты, примерно соответствующей глубине выборки. Выключите станок и измерьте вылет диска, затем сделайте пробный проход на обрезке.

СОВЕТ 5: Точите весь комплект, а не отдельные диски.

Твердосплавные зубья со временем становятся тупыми и требуют заточки. Всегда точите каждый диск и каждый чиппер, даже если никогда ими не пользовались, чтобы все зубья имели одинаковую высоту. Если это правило не соблюдать, некоторые чипперы будут погружаться в материал глубже.

СОВЕТ 6: Наклейте скотч, чтобы избежать сколов тонкого шпона.

При пилении листовых материалов, облицованных шпоном, всегда есть риск образования сколов. Для сохранения целостности шпона наклейте полосу малярного скотча вдоль линии распила и на задний торец заготовки, чтобы обеспечить поддержку древесных волокон. Сначала сделайте проход минимальной глубины, чтобы только надрезать шпон, затем поднимите диск и сделайте второй проход до окончательной глубины, как показано на фото.

Первым проходом глубиной 1,5 мм чисто перерезан шпон (слева). После выборки паза требуемой глубины осторожно удалите скотч, чтобы избежать отрыва волокон шпона.

Уменьшайте подачу соответственно количеству удаляемого материала.

СОВЕТ 7: Пользуйтесь толкателем и подпорными досками

Левый паз в этой дубовой доске мы выпиливали, подпирая кромку заготовки обрезком, но не применяли его для правого паза. Подпорный обрезок помогает избежать сколов.

При поперечном пилении диск будет вырывать волокна в месте выхода из заготовки, если не предпринять некоторые меры. Закрепите на поперечном (угловом) упоре деревянную накладку, которая послужит подпорной доской, как показано в следующем совете, или вставляйте ненужный обрезок между заготовкой и головкой упора.

СОВЕТ 8: Продольный упор в роли ограничителя.

Делая паз или поперечный фальц, используйте продольный упор вместо ограничителя и деревянную накладку, чтобы уменьшить сколы. Наждачная бумага не дает заготовке скользить.

Для пазов и фальцев на конце заготовок используйте продольный и поперечный упоры одновременно, как показано на фото. Так как пропил не проходит заготовку насквозь, нет риска её защемления и обратного отскока. Добавьте высокую накладку для выпиливания фальцев, чтобы диск не касался продольного упора.

Для быстрого монтажа закрепите накладку на продольном упоре двухсторонним скотчем. Установите пазовый диск, толщина которого больше ширины фальца. Сделайте вырез для диска в накладке, как показано на рисунках. Затем с помощью продольного упора отрегулируйте ширину фальца и обработайте заготовку.

Универсальность фрезера позволяет добиться лучших результатов

Этот комплект позволяет делать фальцы разной ширины одной фрезой. Чем меньше подшипник, тем шире фальц, и наоборот.

Ничто не сравнится с фрезером, делающим прямоугольные и чистые пазы, шпунты и фальцы с плоским дном, в аккуратности изготовления соединений, которые будут видны в готовом изделии. Управляя фрезером с помощью рук или закрепив его в стол, вы в любом случае получите отличный результат. Фрезер особенно незаменим при выборке глухих пазов, шпунтов и фальцев (не выходящих за один или оба края детали). При работе с фрезером вы можете видеть метки начала и конца выборки, а также саму фрезу, в отличие от пильного станка, где диск закрыт сверху заготовкой, что затрудняет работу по меткам.

Фрезерование аккуратных фальцев вручную или на фрезерном столе

Для выборки фальцев почти с одинаковым успехом можно использовать фальцевую, прямую или спиральную фрезы. Фальцевые фрезы продаются по отдельности или в наборе с подшипниками разного диаметра для получения фальцев разной ширины. Держа фрезер в руках, перемещайте его вдоль внешних кромок заготовки в направлении против часовой стрелки. Для лучшей устойчивости одну из ручек фрезера следует располагать над заготовкой. Чтобы при обработке поперёк волокон древесины избежать сколов на углах, применяйте подпорную доску или остановите операцию, не доходя до угла, а затем осторожно фрезеруйте в обратном направлении, начав с угла (такой метод называется попутным фрезерованием).

При обработке листовых материалов фальцевая фреза часто оставляет рваные волокна в виде ворса на краях лицевого шпона, а не срезает их чисто. Чтобы это исправить, сначала отфрезеруйте фальц требуемой глубины и ширины, а затем удалите ворс с помощью прямоугольной шлифовальной колодки, направляя её вдоль волокон в сторону фальца. Фальцевые фрезы также отлично подходят для фрезерного стола, имеющего много преимуществ перед фрезером, который управляется вручную. Вам не нужно менять подшипники для изменения ширины фальца. Можно установить продольный упор вровень с передней стороной подшипника, чтобы выбирать фальц максимальной ширины, или сдвинуть упор вперед для выборки более узкого фальца. Когда ширина фальца контролируется только с помощью подшипника, фреза точно повторяет контуры кромки (в том числе и дефекты), и они будут копироваться в соединении.

Фальцевые фрезы часто оставляют край шпона ворсистым, а не срезают его чисто, поэтому приходится применять шлифовальную колодку для удаления торчащих волокон. Если отдельные ворсинки согнутся внутрь фальца, аккуратно отшлифуйте вертикальную грань, стараясь не скруглить острое ребро.

Если у вас нет фальцевой фрезы, вы можете с успехом выбирать фальцы прямыми или спиральными фрезами. Используйте их в фрезерном столе или в сочетании с боковым упором при фрезеровании вручную. Избегайте тупых фрез, оставляющих прижоги или мшистые поверхности вместо гладких и чистых.

Реальную толщину листов не указывают на ярлыках

Листовые и плитные материалы, такие как фанера или МДФ, обычно имеют меньшую толщину, чем она обозначена на кромке или наклейках. Например 19-миллиметровая фанера часто бывает толщиной чуть более 18 мм. Что из этого следует? Если вы планируете делать пазы, шпунты или фальцы в этих материалах, прежде всего необходимо их тщательно измерить. Толщина может быть разной даже у листов из одной стопки. Всегда делайте пробные образцы из обрезков и проверяйте плотность соединений. Для таких случаев выпускаются специальные фрезы с уменьшенным диаметром.

Чтобы получить по-настоящему хороший результат, применяйте прямую или спиральную фрезу, диаметр которой меньше толщины фанеры, и делайте выборки за два прохода с помощью самодельных или фабричных приспособлений.

Если вы, подобно нам, предпочитаете не фрезер, а пильный станок с наборным диском, используйте такой метод: прежде всего пометьте все шайбы-прокладки литерами (А, В, С и т. д.) с помощью несмываемого маркера или гравировки. Затем точно настройте ширину, установив соответствующие диски, чипперы и прокладки. Снимая набор со шпинделя, запишите в блокнот, какие чипперы и прокладки были установлены. В следующий раз, когда будете работать с фанерой аналогичной толщины, вы сможете собрать диск в такой же комбинации, ориентируясь на свои записи. Однако не нужно полностью им доверять. Всегда делайте для проверки пробные проходы.

Фрезы для зачистки пазов уберут огрехи пильного станка

Название этих фрез точно соответствует их назначению: они срезают неровности на дне, делая шпунт или паз идеально ровным и прямоугольным.

Вот как они применяются: сначала выпилите паз нужной ширины с помощью пильного станка, оставив припуск около 1 мм по глубине. Сделайте такие выборки на всех деталях. Теперь установите в цангу фрезу для зачистки пазов и настройте фрезер на окончательную глубину. Проведите фрезу вдоль выборки, прижимая подшипник сначала к одной стенке, а затем к другой.

Не путайте эти фрезы с похожими фрезами для гнезд, имеющими более длинную режущую часть (10-13 мм высотой), из-за которой подшипник будет расположен выше стенки 10-миллиметрового паза, и это потребует применения направляющей.

Внешние зубья наборных пазовых дисков оставляют в углах треугольные бороздки, избавиться от которых поможет фреза для зачистки пазов.

Фреза удаляет со дна слой толщиной чуть больше миллиметра, делая поверхности выборки чистыми и ровными.

Этим фрезам постоянно находится применение в нашей мастерской. Они работают чисто и подходят для шпунтов шириной 10 мм.

Используйте преимущества фрезерного стола для выборки пазов, шпунтов и фальцев

Для фрезерования этих элементов соединений мы в большинстве случаев предпочитаем использовать фрезерный стол, более безопасный по сравнению с ручным фрезером и обеспечивающий лучший контроль благодаря продольному упору, прижимам-гребёнкам, поперечному упору и системе пылеудаления.

Чтобы добиться лучших результатов, следует учитывать возможности и ограничения вашего фрезера и самих фрез. Выборка шпунта сечением 19×10 мм в дубовой доске приводит к перегрузке электродвигателя и быстрому затуплению фрезы, поэтому такую операцию следует выполнять за два прохода, каждый раз погружая фрезу на половину требуемой глубины.

Фрезы с нисходящей спиралью режут чисто, но направляют стружку вниз, а не выталкивают её. Удалите мусор с помощью компрессора и сделайте ещё один проход.

Иногда стружки и пыль скапливаются в глубине выборки или под доской, слегка приподнимая её, в результате чего на дне образуются неровности. Выполнив все проходы до окончательной глубины, удалите стружки и пыль со стола и заготовки и сделайте ещё один проход для зачистки стенок и дна выборки, не меняя настройки. Фреза с нисходящей спиралью может приподнимать заготовку при выборке шпунта или паза на фрезерном столе. Эти твердосплавные фрезы лучше всего работают при фрезеровании материала насквозь, когда стружки проваливаются в образующийся просвет.

Фрезы с восходящей спиралью, наоборот, хорошо удаляют стружки из глубины шпунта, но могут отрывать края лицевого шпона на фанере. Наш совет: применяйте фрезу с восходящей спиралью везде, где можно использовать прямую фрезу, а фрезу с нисходящей спиралью оставьте для тех случаев, когда выборка имеет открытый край или когда фреза прорезает материал насквозь.

Фрезеруя пазы и шпунты вручную, применяйте направляющие

Если шпунт или паз нужно выбрать так далеко от кромки, что это нельзя сделать на фрезерном столе с продольным упором, приходится прибегать к фрезерованию в ручном режиме. При этом у вас есть выбор между тремя вариантами: можно перемещать фрезер, прижимая край его подошвы к направляющей, или использовать копирующую фрезу и направляющую, или установить на фрезер боковой упор.

Для первого варианта закрепите в цангу прямую фрезу или фрезу с восходящей спиралью и настройте глубину фрезерования. Измерьте расстояние от края подошвы фрезера до лезвий фрезы. Зафиксируйте направляющую на таком же расстоянии от линий разметки, стараясь выровнять её как можно точнее. Включив фрезер, передвигайте его вдоль направляющей, чтобы выбрать шпунт или паз.

Чтобы шпунт или паз получились прямыми, подошва фрезера должна перемещаться вдоль направляющей, касаясь её одной и той же точкой.

Так как режущая часть фрезы и подшипник имеют одинаковый диаметр, вам нужно только выровнять направляющую с линией разметки, не прибегая к измерениям.

Второй вариант (с копирующей фрезой) избавляет вас от ошибки, связанной с измерением и установкой расстояния, так как подшипник фрезы, расположенный над режущей частью, движется по кромке направляющей. Вам нужно только закрепить направляющую точно по линии разметки.

Если заготовка слишком большая и её неудобно обрабатывать на фрезерном столе, используйте боковой упор, который поможет сделать паз или шпунт параллельно краю заготовки на расстоянии, обычно не превышающем 200 мм. Для этой операции лучше установить в цангу прямую фрезу или фрезу с восходящей спиралью.

Источник: http://stroyboks.ru/cvoimi-rukami/sovetyi-masteram/vyibor-faltsev-pazov-i-shpuntov.html

Основные приемы столярных работ

Освоив навыки столярных работ, как приятно продемонстрировать семье и друзьям мебель, сделанную своими руками. Что может быть приятнее, чем потрогать отточенное до бритвенной остроты лезвие, вдохнуть запах дерева, пощупать его текстуру, а затем сделать чистый свежий распил!

В этой статье рассказано об основных приемах столярных работ. Как использовать столярные инструменты, чтобы получить различные формы, соединения и текстуры древесины. Если вы не уверены в каком-то приеме или в сорте древесины, стоит поэкспериментировать с обрезками дерева. Наведите в мастерской порядок и поддерживайте его. Некоторые мастера перед началом нового проекта затачивают ручной инструмент, наводят чистоту в мастерской и чистят все свои инструменты и машины.



Подготовка древесины и разметка

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину.

Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.



Криволинейные распилы

Криволинейный распил можно сделать электроножовкой, электролобзиком или ленточной пилой. Ножовка хороша для распилов большого радиуса и толстой древесины, когда линия распила идет вдали от кромок.

Криволинейный распил

Ножовки снабжены поворотными основаниями, которые меняют угол распила, а в зависимости от типа и толщины материала следует использовать разные пильные полотна. Для криволинейных распилов небольшого радиуса и при толщине древесины менее 50 мм используйте лобзиковый станок или электролобзик.

Лобзиковый станок

Установите новую пилку и натяните ее так, чтобы она звенела, если щелкнуть по ней пальцем. Если надо вырезать проем, можно поступить двояко: либо начните распил с кромки, либо, если вам не нужно затрагивать кромку, сначала высверлите в удаляемой части отверстие, потом высвободите один конец пилки, пропустите ее сквозь проделанное отверстие и снова зажмите и затяните.



Сверление отверстий

Для точного и аккуратного высверливания больших отверстий пользуйтесь сверлильным станком и сверлами Форстнера. Отметьте центр отверстия, закрепите соответствующее сверло и установите ограничитель глубины. Затем прижмите заготовку струбцинами к рабочему столу (это займет некоторое время, но полностью себя оправдает). Если отверстие глубокое, при работе несколько раз поднимайте сверло, чтобы удалить отходы и свести перегрев к минимуму. Если предстоит высверлить много отверстий в одинаковых деталях, полезно из обрезков древесины изготовить шаблон, который крепится струбцинами к рабочему столу станка.

Сверление отверстий

Для высверливания отверстий под шурупы и установочных отверстий для гвоздей стоит применять дрель, причем удобнее пользоваться аккумуляторной дрелью. Если надо ввернуть много шурупов, установите в патрон дрели прилагаемую к этому инструменту отвертку.

Вворачивание шурупов дрелью



Строгание вручную

Строгать рубанком очень увлекательно, когда лезвие острое и достаточно времени. Фуганок идеально подходит для строгания вдоль волокон. Не забудьте укрепить заготовку на верстаке. Сделайте пробный проход, убедитесь, что лезвие установлено на нужную глубину, а потом приступайте к работе.

Строгание фуганком

Торцовый рубанок хорош для обработки острых кромок и для зачистки торцов. Устанавливайте лезвие так, чтобы оно срезало тончайшую стружку. Обрабатывая торцевые участки, старайтесь не сбиваться в сторону и не допускать сколов.

Строгание торцовым рубанком



Выбирание пазов вручную

Разметьте паз с помощью карандаша, линейки, угольника и, возможно, острия ножа, перенесите заготовку на рабочий стол сверлильного станка и сверлом подходящего размера высверлите основную часть ненужной древесины.

Высверливание паза

Удалите стружку, зажмите заготовку в тисках и выберите остатки ненужной древесины стамеской, удерживая инструмент вертикально. Кстати, есть отличная статья по выбору стамесок.

Выбирание паза стамеской



Выбирание пазов фрезером

Паз можно выбрать фрезой, при этом техника работы зависит от размеров и местоположения паза. Фрезер можно держать в руках и вести по заготовке, при выбирании же открытого паза прикрепите его к рабочему столу и передвигайте заготовку. В этом случае точность работы будет зависеть от положения направляющей планки (упора) и высоты фрезы. Всегда делайте пробный проход, используя обрезок древесины. Лучше всего выбирать паз поэтапно и делать несколько проходов. После каждого прохода удаляйте опилки, чтобы не перегреть фрезу.

Выбирание пазов фрезером



Вырезание шипа вручную

Разметьте линии заплечиков (длину шипа) угольником и ножом, затем рейсмусом отметьте высоту и ширину шипа. Удалите ненужную древесину шипорезной пилой. Сначала сделайте пропилы вдоль волокон до линии заплечиков со всех четырех сторон шипа. Затем обрежьте шип по линии заплечиков поперек волокон. Зачистите шип стамеской.



Вырезание шипа фрезером

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером





Выбирание продольного паза фрезером

Чтобы выбрать паз шириной 6 мм и глубиной 4 мм на расстоянии 10 мм от кромки доски, поступите так. Прикрепите фрезер к рабочему столу и установите 6-миллиметровую фрезу. Установите направляющую планку на 10 мм. Отрегулируйте высоту фрезы, чтобы она возвышалась на 2 мм над столом. Сделайте проход вдоль направляющей, чтобы получить паз глубиной 2 мм. Выключите фрезер, поднимите фрезу еще на 2 мм и повторите проход. Получится паз глубиной 4 мм.

Выбирание продольного паза фрезером



Выбирание фальца на кромке доски

Чтобы выбрать фальц шириной 10 мм и глубиной 4 мм, поступите следующим образом. Вам понадобится прямозубая цилиндрическая фреза меньшего размера, чем ширина фальца (например, диаметром 5 мм). Установите ограничитель на расстоянии 5 мм от задней кромки фрезы, а фрезу — на высоту 2 мм. Уприте доску в ограничитель и выберите фальц шириной 5 мм. Повторите проход, по-прежнему упирая доску в ограничитель, чтобы получить фальц шириной 10 мм. Выключите фрезер, установите фрезу на высоту 4 мм и повторите процедуры, чтобы завершить фальц.

Выбирание фальца на кромке доски



Выбирание паза ручным фрезером

Прижмите заготовку струбцинами к верстаку. Выберите фрезу по ширине паза или меньшего размера и установите ограничитель глубины. Прижмите струбцинами к заготовке параллельно пазу деревянную планку, которая послужит направляющей. Опустите фрезер, прижмите его основание к направляющей, включите, подождите, пока фреза не наберет полных оборотов, и сделайте проход. Если фреза уже паза, передвиньте направляющую и повторяйте процедуру, пока не получите требуемую ширину и глубину паза.

Выбирание паза ручным фрезером

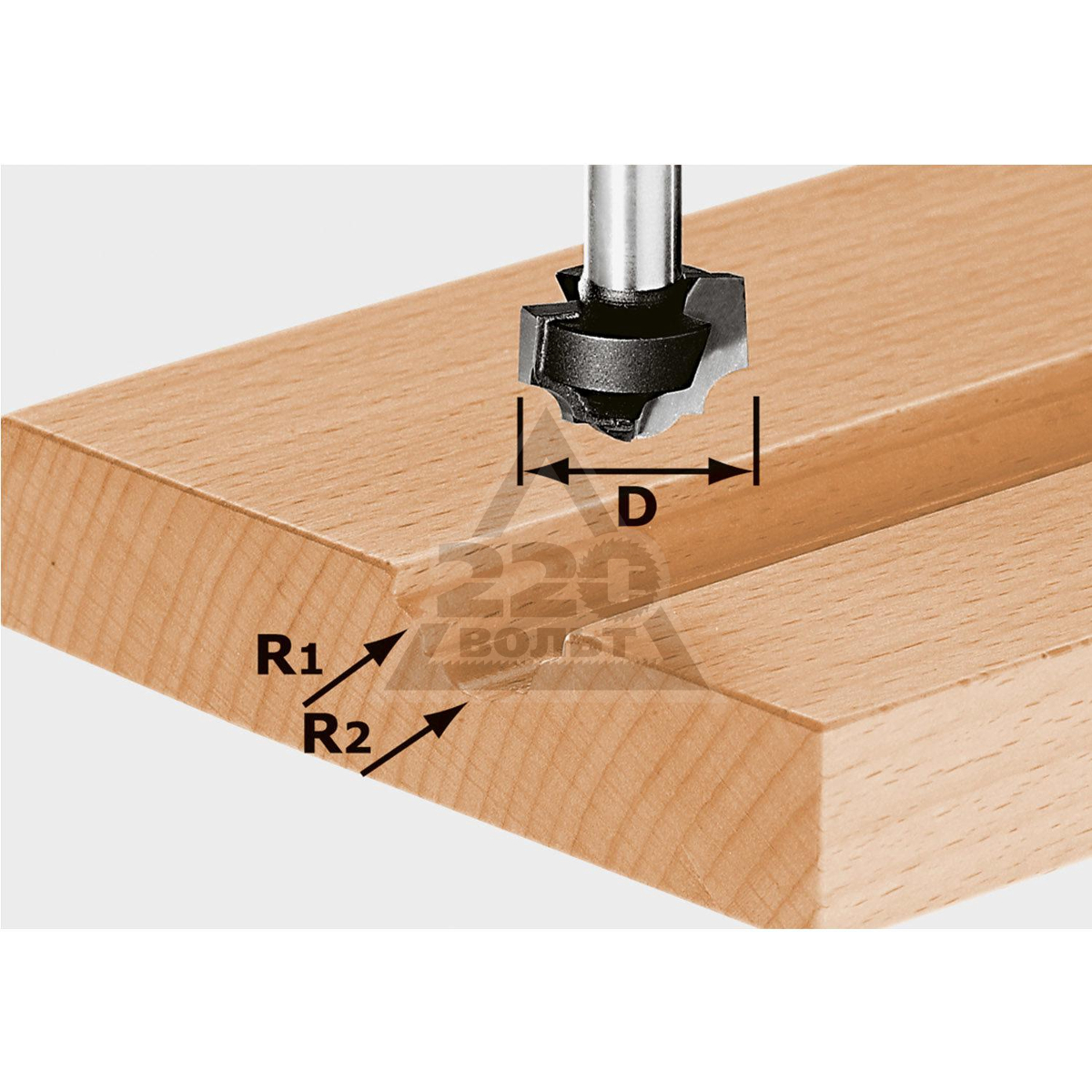

Фрезерование фасонных кромок

Вырезать фрезером фасонные кромки очень просто. Прикрепите фрезер к его столу и вставьте выбранную вами фрезу — выкружную, радиусную или фасонную. Используйте фрезу с опорным роликом.

Фрезерование фасонных кромок выкружной фрезой

Отодвиньте упор, чтобы он не мешал. Прижмите заготовку к столу и сделайте несколько проходов фрезой слева направо. Продолжайте фрезеровать до тех пор, пока заготовка не станет прижиматься к опорному ролику — при этом фреза перестает резать. Если фасонная кромка выглядит обожженной, значит, либо затупилась фреза, либо вы протягивали заготовку слишком медленно.

Фрезерование фасонных кромок радиусной фрезой



Фрезерование по шаблону

Применяйте шаблон, если вам нужно изготовить несколько деталей с одинаковыми кромками. Сначала вырежьте пилой заготовки приблизительной формы, оставляя не более 4-5 мм излишней древесины на подлежащих фрезерованию кромках. Установите на основании фрезера направляющий ролик. Вырежьте из фанеры шаблон с припуском на закраины и прибейте его прямо к поверхности заготовки. Включите фрезер и ведите его по кромке шаблона.

В качестве шаблона можно взять уже изготовленную деталь и использовать прямозубую цилиндрическую фрезу с опорным роликом (он может быть сверху или снизу фрезы).



Косоугольное распиливание с помощью рамной лучковой пилы

Такая пила позволяет легко делать распилы под любым углом. Установите режущее полотно на раме под необходимым углом (90, 45, 36, 22,5 или 15°) и зафиксируйте его. Поставьте ограничитель глубины на нужную отметку. Положите заготовку на стол пилы, прижмите к ограничителю, а затем плавными движениями вперед и назад сделайте распил.

Косоугольное распиливание с помощью рамной лучковой пилы



Вбивание гвоздей

Осмотрите заготовку и решите, где именно нужно вбить гвоздь. Если это место находится вблизи кромки и существует опасность расколоть дерево, электродрелью высверлите сначала установочное отверстие, используя сверло, диаметр которого меньше диаметра гвоздя. Затем ударами молотка подходящего размера вбейте гвоздь. Если гвоздь пошел криво, вытащите его гвоздодером или плоскогубцами. Если вы забиваете очень мелкие гвозди, которые трудно удерживать пальцами, удерживайте их круглогубцами.

Вбивание гвоздей



Вворачивание шурупов

У вас есть выбор между шурупами из мягкой стали, нержавеющей стали, латунными или алюминиевыми шурупами с прямыми или крестовидными шлицами и потайными или полукруглыми головками. Полукруглые головки четко выделяются на поверхности дерева, потайные головки либо находятся заподлицо с поверхностью, либо окаймлены латунными шайбами, либо скрыты деревянными заглушками. Шурупы ввертывают ручной отверткой, дрелью с соответствующей насадкой или шуруповертом.

Вворачивание шурупов дрелью или шуруповертом

При пользовании дрелью установите блокирующий механизм, чтобы шуруп был ввернут на требуемую глубину. Если древесина мягкая, установочное отверстие можно проделать шилом, если твердая — высверлить сверлом меньшего диаметра.

Установочное отверстие можно проделать шилом

Чтобы можно было скрыть шурупы под деревянными заглушками, вам придется высверлить зенковочным сверлом отверстие под заглушку и соответствующим резцом — пробку. Не используйте стальные шурупы для дуба — они вступают в реакцию с древесиной и влагой, и появляются пятна. Вместо них берите шурупы из плакированной стали, латуни или нержавеющей стали.



Токарная обработка древесины

Если вы хотите изготавливать детали круглого сечения (ножки стульев, миски, тарелки), вам не обойтись без токарного станка. Приобретайте самый мощный и тяжелый станок, какой только позволяет ваш бюджет, — с регулируемым зажимным патроном и набором планшайб. Веретенообразные и цилиндрические детали вытачивают, закрепляя заготовку между передним и задним центрами станка, миски или тарелки — на наружной стороне шпинделя.

Токарная обработка древесины

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.



Вырезание ножом

Чтобы вырезать дверную ручку или защелку, вам не потребуется ничего, кроме хорошего острого ножа (не из нержавеющей стали). В одной руке держите заготовку, в другой нож и режьте дерево, нажимая на спинку лезвия большим пальцем. Остальное — дело навыка. Для практики сначала поэкспериментируйте, например, с мягкой древесиной липы.

Вырезание ножом



Установка петель

Два самых распространенных типа петель — декоративные накладные петли из латуни (крепятся шурупами с потайными головками, ввинчиваемыми заподлицо с поверхностью) и стальные врезные петли (крепятся в гнездах стальными шурупами с потайными головками). В последнем случае обведите створку петли острием ножа, прорежьте контур стамеской, а затем выберите древесину стамеской на нужную глубину. Створка должна плотно сидеть в гнезде. Всегда вместе с петлями покупайте подходящие шурупы.



Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой



Естественная отделка древесины

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.



Покраска древесины

У вас есть выбор между масляной краской на основе уайт-спирита и водорастворимой акриловой краской. Оба вида краски наносят кистью. Визуальное различие между поверхностями, выкрашенными той или иной краской, очень невелико, однако после работы с масляной краской кисти следует вымыть уайт-спиритом, а после акриловой краски — проточной водой.

Покраска древесины

Пары масляной краски могут вызывать головокружение и тошноту, а акриловой краски — сухость в горле. Независимо от типа используемой вами краски надевайте респиратор и, по возможности, работайте на открытом воздухе.



Особые виды отделки древесины

Работая с американским дубом, можно получить интересную текстуру, если обработать древесину проволочной щеткой. Такая текстура приятна на ощупь, а получающаяся в результате шероховатая поверхность позволит вам не беспокоиться о том, что ее повредят когти домашних животных.

Обработка древесины проволочной щеткой

Щеткой водят вдоль волокон, пока на поверхности не останется необработанных мест, после чего ее натирают маслом.

Отделка древесины свечным пламенем

Отделка свечным пламенем помогает скрыть пороки низкокачественной древесины. На окрашенную поверхность кистью наносят масляный лак. Через некоторое время он подсыхает и становится липким, и тогда под поверхностью водят горящей свечой. Обязательно дождитесь, чтобы поверхность стала липкой (на ней должны оставаться отпечатки пальцев), и держите банку с лаком и кисть подальше от свечи. Этой работой лучше заниматься вдвоем где-нибудь подальше от мастерской. Попрактикуйтесь на обрезках, прежде чем приступать к серьезной работе.









Что бы еще почитать?

Как вырезать паз в доске

Освоив навыки столярных работ, как приятно продемонстрировать семье и друзьям мебель, сделанную своими руками. Что может быть приятнее, чем потрогать отточенное до бритвенной остроты лезвие, вдохнуть запах дерева, пощупать его текстуру, а затем сделать чистый свежий распил!

В этой статье рассказано об основных приемах столярных работ. Как использовать столярные инструменты, чтобы получить различные формы, соединения и текстуры древесины. Если вы не уверены в каком-то приеме или в сорте древесины, стоит поэкспериментировать с обрезками дерева. Наведите в мастерской порядок и поддерживайте его. Некоторые мастера перед началом нового проекта затачивают ручной инструмент, наводят чистоту в мастерской и чистят все свои инструменты и машины.

Подготовка древесины и разметка

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину.

Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.

Криволинейные распилы

Криволинейный распил можно сделать электроножовкой, электролобзиком или ленточной пилой. Ножовка хороша для распилов большого радиуса и толстой древесины, когда линия распила идет вдали от кромок.

Ножовки снабжены поворотными основаниями, которые меняют угол распила, а в зависимости от типа и толщины материала следует использовать разные пильные полотна. Для криволинейных распилов небольшого радиуса и при толщине древесины менее 50 мм используйте лобзиковый станок или электролобзик.

Установите новую пилку и натяните ее так, чтобы она звенела, если щелкнуть по ней пальцем. Если надо вырезать проем, можно поступить двояко: либо начните распил с кромки, либо, если вам не нужно затрагивать кромку, сначала высверлите в удаляемой части отверстие, потом высвободите один конец пилки, пропустите ее сквозь проделанное отверстие и снова зажмите и затяните.

Сверление отверстий

Для точного и аккуратного высверливания больших отверстий пользуйтесь сверлильным станком и сверлами Форстнера. Отметьте центр отверстия, закрепите соответствующее сверло и установите ограничитель глубины. Затем прижмите заготовку струбцинами к рабочему столу (это займет некоторое время, но полностью себя оправдает). Если отверстие глубокое, при работе несколько раз поднимайте сверло, чтобы удалить отходы и свести перегрев к минимуму. Если предстоит высверлить много отверстий в одинаковых деталях, полезно из обрезков древесины изготовить шаблон, который крепится струбцинами к рабочему столу станка.

Для высверливания отверстий под шурупы и установочных отверстий для гвоздей стоит применять дрель, причем удобнее пользоваться аккумуляторной дрелью. Если надо ввернуть много шурупов, установите в патрон дрели прилагаемую к этому инструменту отвертку.

Вворачивание шурупов дрелью

Строгание вручную

Строгать рубанком очень увлекательно, когда лезвие острое и достаточно времени. Фуганок идеально подходит для строгания вдоль волокон. Не забудьте укрепить заготовку на верстаке. Сделайте пробный проход, убедитесь, что лезвие установлено на нужную глубину, а потом приступайте к работе.

Торцовый рубанок хорош для обработки острых кромок и для зачистки торцов. Устанавливайте лезвие так, чтобы оно срезало тончайшую стружку. Обрабатывая торцевые участки, старайтесь не сбиваться в сторону и не допускать сколов.

Строгание торцовым рубанком

Выбирание пазов вручную

Разметьте паз с помощью карандаша, линейки, угольника и, возможно, острия ножа, перенесите заготовку на рабочий стол сверлильного станка и сверлом подходящего размера высверлите основную часть ненужной древесины.

Удалите стружку, зажмите заготовку в тисках и выберите остатки ненужной древесины стамеской, удерживая инструмент вертикально. Кстати, есть отличная статья по выбору стамесок.

Выбирание паза стамеской

Выбирание пазов фрезером

Выбирание пазов фрезером

Вырезание шипа вручную

Разметьте линии заплечиков (длину шипа) угольником и ножом, затем рейсмусом отметьте высоту и ширину шипа. Удалите ненужную древесину шипорезной пилой. Сначала сделайте пропилы вдоль волокон до линии заплечиков со всех четырех сторон шипа. Затем обрежьте шип по линии заплечиков поперек волокон. Зачистите шип стамеской.

Вырезание шипа фрезером

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером

Выбирание продольного паза фрезером

Чтобы выбрать паз шириной 6 мм и глубиной 4 мм на расстоянии 10 мм от кромки доски, поступите так. Прикрепите фрезер к рабочему столу и установите 6-миллиметровую фрезу. Установите направляющую планку на 10 мм. Отрегулируйте высоту фрезы, чтобы она возвышалась на 2 мм над столом. Сделайте проход вдоль направляющей, чтобы получить паз глубиной 2 мм. Выключите фрезер, поднимите фрезу еще на 2 мм и повторите проход. Получится паз глубиной 4 мм.

Выбирание продольного паза фрезером

Выбирание фальца на кромке доски

Чтобы выбрать фальц шириной 10 мм и глубиной 4 мм, поступите следующим образом. Вам понадобится прямозубая цилиндрическая фреза меньшего размера, чем ширина фальца (например, диаметром 5 мм). Установите ограничитель на расстоянии 5 мм от задней кромки фрезы, а фрезу — на высоту 2 мм. Уприте доску в ограничитель и выберите фальц шириной 5 мм. Повторите проход, по-прежнему упирая доску в ограничитель, чтобы получить фальц шириной 10 мм. Выключите фрезер, установите фрезу на высоту 4 мм и повторите процедуры, чтобы завершить фальц.

Выбирание фальца на кромке доски

Выбирание паза ручным фрезером

Прижмите заготовку струбцинами к верстаку. Выберите фрезу по ширине паза или меньшего размера и установите ограничитель глубины. Прижмите струбцинами к заготовке параллельно пазу деревянную планку, которая послужит направляющей. Опустите фрезер, прижмите его основание к направляющей, включите, подождите, пока фреза не наберет полных оборотов, и сделайте проход. Если фреза уже паза, передвиньте направляющую и повторяйте процедуру, пока не получите требуемую ширину и глубину паза.

Выбирание паза ручным фрезером

Фрезерование фасонных кромок

Вырезать фрезером фасонные кромки очень просто. Прикрепите фрезер к его столу и вставьте выбранную вами фрезу — выкружную, радиусную или фасонную. Используйте фрезу с опорным роликом.

Фрезерование фасонных кромок выкружной фрезой

Отодвиньте упор, чтобы он не мешал. Прижмите заготовку к столу и сделайте несколько проходов фрезой слева направо. Продолжайте фрезеровать до тех пор, пока заготовка не станет прижиматься к опорному ролику — при этом фреза перестает резать. Если фасонная кромка выглядит обожженной, значит, либо затупилась фреза, либо вы протягивали заготовку слишком медленно.

Фрезерование фасонных кромок радиусной фрезой

Фрезерование по шаблону

Применяйте шаблон, если вам нужно изготовить несколько деталей с одинаковыми кромками. Сначала вырежьте пилой заготовки приблизительной формы, оставляя не более 4-5 мм излишней древесины на подлежащих фрезерованию кромках. Установите на основании фрезера направляющий ролик. Вырежьте из фанеры шаблон с припуском на закраины и прибейте его прямо к поверхности заготовки. Включите фрезер и ведите его по кромке шаблона.

В качестве шаблона можно взять уже изготовленную деталь и использовать прямозубую цилиндрическую фрезу с опорным роликом (он может быть сверху или снизу фрезы).

Косоугольное распиливание с помощью рамной лучковой пилы

Такая пила позволяет легко делать распилы под любым углом. Установите режущее полотно на раме под необходимым углом (90, 45, 36, 22,5 или 15°) и зафиксируйте его. Поставьте ограничитель глубины на нужную отметку. Положите заготовку на стол пилы, прижмите к ограничителю, а затем плавными движениями вперед и назад сделайте распил.

Косоугольное распиливание с помощью рамной лучковой пилы

Вбивание гвоздей

Осмотрите заготовку и решите, где именно нужно вбить гвоздь. Если это место находится вблизи кромки и существует опасность расколоть дерево, электродрелью высверлите сначала установочное отверстие, используя сверло, диаметр которого меньше диаметра гвоздя. Затем ударами молотка подходящего размера вбейте гвоздь. Если гвоздь пошел криво, вытащите его гвоздодером или плоскогубцами. Если вы забиваете очень мелкие гвозди, которые трудно удерживать пальцами, удерживайте их круглогубцами.

Вворачивание шурупов

У вас есть выбор между шурупами из мягкой стали, нержавеющей стали, латунными или алюминиевыми шурупами с прямыми или крестовидными шлицами и потайными или полукруглыми головками. Полукруглые головки четко выделяются на поверхности дерева, потайные головки либо находятся заподлицо с поверхностью, либо окаймлены латунными шайбами, либо скрыты деревянными заглушками. Шурупы ввертывают ручной отверткой, дрелью с соответствующей насадкой или шуруповертом.

Вворачивание шурупов дрелью или шуруповертом

При пользовании дрелью установите блокирующий механизм, чтобы шуруп был ввернут на требуемую глубину. Если древесина мягкая, установочное отверстие можно проделать шилом, если твердая — высверлить сверлом меньшего диаметра.

Установочное отверстие можно проделать шилом

Чтобы можно было скрыть шурупы под деревянными заглушками, вам придется высверлить зенковочным сверлом отверстие под заглушку и соответствующим резцом — пробку. Не используйте стальные шурупы для дуба — они вступают в реакцию с древесиной и влагой, и появляются пятна. Вместо них берите шурупы из плакированной стали, латуни или нержавеющей стали.

Токарная обработка древесины

Токарная обработка древесины

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.

Вырезание ножом

Чтобы вырезать дверную ручку или защелку, вам не потребуется ничего, кроме хорошего острого ножа (не из нержавеющей стали). В одной руке держите заготовку, в другой нож и режьте дерево, нажимая на спинку лезвия большим пальцем. Остальное — дело навыка. Для практики сначала поэкспериментируйте, например, с мягкой древесиной липы.

Установка петель

Два самых распространенных типа петель — декоративные накладные петли из латуни (крепятся шурупами с потайными головками, ввинчиваемыми заподлицо с поверхностью) и стальные врезные петли (крепятся в гнездах стальными шурупами с потайными головками). В последнем случае обведите створку петли острием ножа, прорежьте контур стамеской, а затем выберите древесину стамеской на нужную глубину. Створка должна плотно сидеть в гнезде. Всегда вместе с петлями покупайте подходящие шурупы.

Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой

Естественная отделка древесины

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.

Покраска древесины

У вас есть выбор между масляной краской на основе уайт-спирита и водорастворимой акриловой краской. Оба вида краски наносят кистью. Визуальное различие между поверхностями, выкрашенными той или иной краской, очень невелико, однако после работы с масляной краской кисти следует вымыть уайт-спиритом, а после акриловой краски — проточной водой.

Пары масляной краски могут вызывать головокружение и тошноту, а акриловой краски — сухость в горле. Независимо от типа используемой вами краски надевайте респиратор и, по возможности, работайте на открытом воздухе.

Особые виды отделки древесины

Работая с американским дубом, можно получить интересную текстуру, если обработать древесину проволочной щеткой. Такая текстура приятна на ощупь, а получающаяся в результате шероховатая поверхность позволит вам не беспокоиться о том, что ее повредят когти домашних животных.

Обработка древесины проволочной щеткой

Щеткой водят вдоль волокон, пока на поверхности не останется необработанных мест, после чего ее натирают маслом.

Отделка древесины свечным пламенем

Отделка свечным пламенем помогает скрыть пороки низкокачественной древесины. На окрашенную поверхность кистью наносят масляный лак. Через некоторое время он подсыхает и становится липким, и тогда под поверхностью водят горящей свечой. Обязательно дождитесь, чтобы поверхность стала липкой (на ней должны оставаться отпечатки пальцев), и держите банку с лаком и кисть подальше от свечи. Этой работой лучше заниматься вдвоем где-нибудь подальше от мастерской. Попрактикуйтесь на обрезках, прежде чем приступать к серьезной работе.

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Установка задних стенок в шкафчики или комоды и донышек в выдвижные ящики дополнительно усиливает всю конструкцию. Наконец, паз облегчает сборку, определяя положение частей и удерживая их от проскальзывания.

Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

Рис. 1. Основное соединение в паз.
Рис. 2. Модифицированное соединение паз/шип.

Если такие «проходные» углы не годятся или неприглядны, используйте модифицированное соединение (рис. 2), которое называется паз/шип.

Выдвижные ящики — тоже коробки. Их легко сделать с использованием основного соединения в паз и соединения паз/шип (рис. 3). Пример ЗА — самое прочное из них, в примерах ЗВ и ЗС можно ослабить переднюю стенку. Если вы хотите скрыть торцы боковых стенок выдвижного ящика, представленного на ЗА, закройте их фальшивой передней стенкой или используйте соединение в четверть, как показано на 30, усиленное гвоздями или шкантами.

Рис. 3. Пазы в выдвижных ящиках.

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

Рис. 4. Вставка для фрезера.

Во-вторых, толщина обрабатываемой детали практически никогда не соответствует фрезе, чтобы гарантировать получение плотно подогнанного соединения. Можно прострогать или зачистить части из цельного дерева, но детали из фанеры подрезать трудно. Выпиливание паза для подгонки более понятно. Но для этого требуются два прохода фрезером — по одному на каждый заплечик.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Приспособление состоит из двух линеек (по одной для каждого заплечика паза) и двух планок, которые опираются на кромки обрабатываемой детали. Одна линейка и одна планка Т-образно скреплены под прямым углом. Зазоры вдоль другой планки и линейки позволяют установить доски шириной до 300 мм и выбирать пазы шириной до 38 мм. Две струбцины в регулируемой планке опираются в обрабатываемую деталь и фиксируют приспособление на месте.

Для работы необходим комплект направляющих втулок для фрезера. С втулками линейки должны быть немного смещены в сторону относительно ширины самого паза.

Приспособление сделано из тополя, но подойдёт и фанера из карельской березы или МДФ. Т-образные гайки и винты Мб утоплены, поэтому фрезер может скользить по линейкам беспрепятственно.

Закончив изготовление, нужно сделать вставки для установки линеек. Кусок обрезка доски длиной приблизительно 450 мм, шириной 150 мм и толщиной 20 мм прострогайте до одинаковой толщины по всей длине.Все зависит от размера втулки и фрезы. Оставьте приспособление на месте, пока делаете и подгоняете четыре вставки, каждая длиной приблизительно по 50 мм, шириной около 25 мм и толщиной, равной толщине зазоров. В идеале толщина вставок должна равняться половине разницы диаметров фрезы и втулки.

Точная подгонка вставок выполняется при использовании их с установленными линейками при фрезеровании на коротком обрезке, который был отпилен раньше. Ослабьте регулируемую линейку, положите обрезок между линейками и две вставки на каждую сторону.

Затяните винты. Удалите вставки и обрезок и отфрезеруйте паз. Если обрезок не входит в паз, отрегулируйте толщину вставок.

РАБОТА С ПРИСПОСОБЛЕНИЕМ

Разметка пазов — очень простая. Определите линию заплечиков для каждого паза, сделав карандашом отметку на лицевой стороне обрабатываемой детали. Можно положить две боковые стенки вместе и разметить все пазы сразу или разметить вторую боковую стенку после фрезерования первой.

Когда приспособление выставлено и запилы размечены, совместите неподвижную линейку с отметкой (фото С), слегка затяните струбцины и сделайте проход фрезером, затем передвиньте приспособление к следующей отметке. Хорошо выбранный паз должен подходить к шипу без зазоров и люфтов (фото D).

СОЕДИНЕНИЕ ПАЗ/ШИП

Подобно основному пазу, соединение паз/шип (рис. 5) можно сделать несколькими способами: на циркулярке и фрезерованием. Независимо от способа, пропорции соединения такие: шип около 1/4-1/3 толщины детали, на которой он выпиливается, и приблизительно 1/4-1/3 толщины детали с пазом. Для гарантии плотного и хорошего соединения необходимо выпиливать пазы немного глубже длины шипов.

ВЫПИЛИВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП НА ЦИРКУЛЯРКЕ

Так как это очень несложное соединение, проще и быстрее сочетать разметку и установку. Проверьте установки на обрезках досок (рис. 6 и 7).

Легче подогнать шип к пазу, поэтому сначала сделайте паз. Установите глубину запила замером или на глаз, прижав диск к детали, в которой будет паз. Затем установите линейку для выпиливания внутреннего заплечика паза (рис. 6, шаг 2), сделайте запил во всех деталях с пазами, переставьте линейку и выпилите вторые заплечики.

Узкие детали, например, боковые стенки книжных шкафов, можно запилить с помощью делительной головки, удерживая торец обрабатываемой детали в контакте с линейкой во время работы. Также перед диском можно прикрепить ограничитель к линейке, чтобы торец детали упёрся в него.

Наиболее точный способ выбрать паз на циркулярке — положить обрабатываемую деталь на стол и, прижав её к линейке, выпилить заплечик. Затем поставить деталь на торец и выпилить толщину шипа. Этот способ позволяет точно контролировать толщину шипа, но он неудобен для длинных деталей или тех, которые запиливаются поперек. Шипы на этих деталях лучше выполнять несколькими горизонтальными запилами. Выпилив заплечик, прижмите деталь к линейке и с помощью делительной головки несколькими проходами выпилите лишнюю древесину. В отличие от первого способа, здесь толщина шипа зависит от толщины обрабатываемой детали.

Независимо от аккуратности выполнения шипов, обычно обнаруживается некоторое изменение в их размерах, особенно при выпиливании в цельной древесине. Здесь можно посоветовать выпиливать шипы немного толще, а затем при подгонке подрезать их рубанком для заплечиков. Лезвие рубанка для заплечиков проходит поперёк всей его узкой подошвы, поэтому можно резать прямо в угол заплечика шипа.

ФРЕЗЕРОВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП

Для больших и широких частей корпусов или длинных и узких деталей фрезерование пазов относительно просто и безопасно. Выберите фрезу правильного диаметра, прикрепите линейку к основанию фрезера и делайте им проходы, перемещая линейку вдоль торца детали
(рис. 8). Многие фрезеры продаются с линейкой, но для повышения качества работы её надо прижать к основанию струбциной или шурупами.

Наиболее точный способ отфрезеровать шип — чётко задать его толщину между линейкой и фрезой (рис. 9). Чтобы поддержать основание фрезера, струбциной прижмите обрезок толстой доски заподлицо с концом обрабатываемой детали.

САМОДЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Хотя приспособление и выглядит сложным, его достаточно легко сделать (рис. 10). Выпилите заготовки в размер, а затем аккуратно прострогайте плоскости и кромки. Потом в неподвижной планке для неподвижной линейки несколькими запилами на циркулярке выберите паз. Затем, чтобы обеспечить плотную подгонку и прямоугольные края, острой стамеской подрежьте его заплечики. Соединение вполдерева на регулируемой линейке сделано так, чтобы её верхняя поверхность была в одной плоскости с неподвижной линейкой.

Все щели в планках и линейках отфрезеруйте с помощью линейки, прижатой к основанию фрезера (рис. 8). Сначала, выпуская фрезу приблизительно на 3 мм в каждом проходе, за несколько проходов отфрезеруйте узкие сквозные щели. Затем отфрезеруйте карманы для головок винтов и Т-образных гаек.

В качестве струбцин использованы маленькие прижимы. Прижимной подушкой служит Т-образная гайка на конце винта. Контргайка не даёт подушке ослабнуть, когда она прижимает обрабатываемую деталь. В регулируемой планке пазы выберите так, чтобы прижимы могли спрятаться за её ребро.
Рис. 10. Приспособление для выборки пазов.

Домашнему мастеру легко разобраться в том, как сделать шип паз ручными фрезерами. Используемые инструменты, подробная инструкция, как выбрать паз фрезером.

Использование соединений типа шип-паз в домашних условиях позволит самостоятельно создавать красивую мебель, которая так же отличается надёжностью. Даже каркасы малоэтажных домов соединяются при помощи данной схемы, особенно когда речь идёт о серьёзных нагрузках во время эксплуатации. Потому будет полезно разобраться в том, как сделать шип паз ручным фрезерами.

Используемые инструменты

Выборка материала в данном случае проводится на поверхности брусьев и досок сбоку. Главное, чтобы у предполагаемого соединения выдерживались размеры с точки зрения геометрии.

Чтобы закончить процесс при помощи фрезера, допускается применять инструменты, снабжённые хвостовиками с диаметром 8, либо 12 миллиметров. Так называемая пазовая фреза станет универсальным вариантом при выполнении работ любого вида. Устройство снабжается режущей частью, у которой основной принцип работы описывается таким образом:

1. Поверхность сбоку участвует в формировании сторон сбоку у шипа, стеновой части пазов.
2. Сторона с торцевой частью применяется при обработке дна. После этого необходимый слой материала снимается с основания шипа.

Результат – одновременное формирование на поверхности по бокам и шипов, и пазов. Для размеров допускается индивидуальная регулировка, и у владельца достаточно широкие возможности в этом смысле.

Иногда для пазов и шипов выбирают не форму прямоугольника, а вид так называемого «ласточкиного хвоста». Этот вариант актуален, если к надёжности соединения предъявляются повышенные требования. Соответственно, используемая фреза тоже называется «ласточкин хвост» в этом случае. Такая работа без проблем выполняется ручными инструментами, если возникает необходимость.

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.

Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

• Несколько направляющих, которые остаются неподвижными. Они должны быть боковыми и верхними или нижними.
• Длина у выборки регулируется за счёт использования соответствующей подвижной планки.

Для изготовления применяется следующая последовательность действий:

1. Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
2. Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
3. Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
4. Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Существует несколько моментов при изготовлении, требующих отдельного учёта:

• Верхние направляющие имеют высоту, соответствующую сумме толщины для детали под обработкой и небольшого зазора, на котором устанавливают клин, участвующий в фиксации.
• Формирующийся шип обладает определённой длиной, которая учитывается при определении толщины вырезов у боковых элементов по вертикали.

Когда используются подобные приспособлении – работа проводится с участием ручных фрезеров любой современной модели.

Следующим образом изготавливаются приспособления, если требуется использовать соединения типа «ласточкин хвост».

1. Внутри листа фанеры с несколькими слоями создаётся отверстие. Часть для резания у самой фрезы выступает из этой детали.
2. Заранее готовится фанерный лист, на нижней части которого фиксируют сам ручной фрезер. Хомуты и саморезы отлично подойдут при выполнении работы, как и крепления других видов.
3. Доска толщиной на 2,5 сантиметра крепится к фанерному листу, который в дальнейшем участвует при передвижении заготовленной детали. Функция направляющих перенимается конструкцией. Доски относятся к расходным материалам с одноразовым применением.

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

• Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
• Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
• Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
• Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
• Соединение ручного фрезера с верхними направляющими.
• При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
• Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

1. Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
2. Измерение толщины детали.
3. Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Фреза по дереву «Ласточкин Хвост»

У пазов и шипов при подобных обстоятельствах: только половина от обычной ширины. Это объясняется особенностями, которыми обладают соединения данной разновидности.

Главное – правильно настроить приспособление, зафиксировать его в подходящем положении.

Соединение в шип паз должно в результате иметь некоторый зазор. Он необходим, чтобы потом можно было удобно воспользоваться клеевым составом.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

• Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
• Точность определяется высотой фрезы, местом расположения планки.
• Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
• Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Заключение

Лучше всего для тренировок использовать остатки от деревянных брусков. Если отверстия и соединения идеально совпадают, можно переходить непосредственно к реальному строительному материалу.

Если же присутствуют какие-либо погрешности, рекомендуется ещё раз проверить, правильно ли нанесена предварительная разметка. После этого проводится повторная тренировка. Только когда всё будет правильно – начинается непосредственная реализация основной работы.

Как сделать паз в брусе



    Иногда в жизни сельских жителей встречаются ситуации, когда необходимо в доске, бревне или брусе сделать паз. Например, чтобы выполнить окосячку окон или дверей. Конечно, существуют мастера, которые за определённое вознаграждение сделают вам паз где угодно, огородив вас от этих проблем, но и в тоже время облегчив ваш кошелёк на некоторую сумму. А на самом деле выбрать выемку в брусе не так уж сложно. Как сделать паз в брусе своими руками, вы узнаете из этой статьи.

   Итак, у нас есть брус размером 10 на 15 см, в середине которого надо выбрать 5-тисантиметровую выемку. Первым делом сделаем разметку. На дереве желательно рисовать маркером или строительным карандашом, линии будут виднее.

   Также нам понадобится ручная циркулярная пила. На ней выставим глубину реза, нужную нам, в данном случае 5 см. Выставив, выполним пропил на каком-нибудь куске дерева, замерив его глубину. Это необходимо сделать, чтобы не ошибиться с глубиной реза и не испортить обрабатываемую древесину.

   Убедившись, что глубина выреза составляет 5 см, приступаем к выборке паза. На циркулярную пилу установим специальный упор и отрегулируем его так, чтобы диск был напротив нарисованной линии. Этот ограничитель будет упираться в грань бруса и рез получится идеально ровным. Настроив, можно начинать резать паз.

  Сделав один вырез, передвигаем ограничитель на 5 мм в сторону выемки и делаем ещё один рез. Чем больше вырезов сделаете, тем легче будет выбирать древесину из паза. Для 5-тисантиметровой выемки в нашем случае мы сделали 11 пропилов. В результате получится что-то типа гребёнки, внутри бруса будет несколько тонких полосок.

   Теперь перевернём брус пазом вниз и вытряхнем из него опилки. Возьмём стамеску с широким полотном и начнём вычищать деревянные пластинки. Ломаются они легко, слегка похрустывая. В завершении стамеской нужно подчистить дно паза, сделав его поверхность ровной и гладкой.

  Вот таким нехитрым образом можно быстро и легко выбрать паз в брусе, бревне или доске своими руками, не привлекая к этой работе высокооплачиваемых специалистов. Если статья понравилась, поделитесь ей в соцсетях.

ВИДЕО



видео-инструкция по монтажу своими руками, особенности пазогребневого материала, как выпилить, вырезать, цена, фото

Все фото из статьи

Иногда при проведении работ возникает потребность сделать в брусе паз, например, при установке внутренних перегородок или при установке дверных и оконных блоков в проемах, это необходимо для более качественного соединения элементов и улучшения внешнего вида конструкции. Также иногда бывает ситуация, когда брус с пазами нужно состыковать с обычным вариантом, в этом случае нужна продольная выборка углубления, ее мы также рассмотрим в данном обзоре.

На фото: выборка паза в брусе требует точности, любые ошибки и просчеты недопустимы

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

Фрезер	Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте. Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования
Паркетная пила	В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров
Бензопила или электропила	Подходит для выборки пазов под внутренние перегородки, с ее помощью можно быстро сделать надрез нужной глубины, после чего необходима доработка с помощью стамески и молотка. Тут важно хорошо управляться с бензопилой, так как без наличия определенного навыка сделать ровный надрез не получится
Молоток и стамеска	Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Специалисты используют специальные станки для продольного профилирования бруса

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Использование ручного фрезера

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

• Приспособление очень простое и удобное в использовании и может быть применено даже теми, кто никогда не выполнял подобных работ. Главное, чтобы в комплекте присутствовала инструкция, из нее вы узнаете, как подготовить оборудование к работе и как правильно использовать его для достижения нужного результата;
• Вы можете сделать паз самой разной формы, главное – приобрести фрезу нужной конфигурации. Что немаловажно, работы производятся в один проход, дополнительная доработка как в других случаях не требуется, при этом качество паза получается очень высоким;

Правильно подобранная фреза поможет без труда достичь нужного результата

• В комплекте всегда идет упор, это избавит вас от вопроса, как выпилить паз в брусе ровно, инструмент будет идти на одинаковом расстоянии от края, а значит, вырез будет ровным. Самое главное – правильно настроить приспособление перед работой, дальше можно уже не отвлекаться на это.

Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Ручные дисковые пилы

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

• Мобильность оборудования – паркетки весят немного и имеют компактные габариты, благодаря чему их можно легко переносить в нужное место и проводить резку даже в условиях ограниченного пространства;

Мобильность – вот главное достоинство данного варианта

Совет!
Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

• Рабочий процесс прост – вы размечаете будущие пазы, после чего производите резку по линиям. Глубина ограничена выносом диска, помните об этом факторе;
• После того, как вы сделали надпилы, необходимо с помощью молотка и стамески снять лишнее и выровнять вырез, это очень важно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса, поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

• В первую очередь нужно провести разметку будущего паза, причем удобнее работать на элементах, которые лежат на горизонтальной поверхности на высоте около 1 метра. Если работа производится таким образом, то отмечайте и глубину, чтобы не пропилить слишком много;

Важно резать брус на нужную глубину

• Некоторые проводят работу полностью бензопилой, а некоторые предпочитают удалять вырезанный фрагмент стамеской для дерева;
• Если надо вырезать паз под перегородку на уже установленной стене, то необходимо провести линии, которые будут главными ориентирами и проводить резку по ним. Действуйте аккуратно, старайтесь соблюдать одинаковую глубину по всей длине, в крайнем случае, после можно подрезать отдельные участки.

Вывод

Важно вырезать пазы правильно, чтобы все соединения были максимально надежными. Выбор инструмента зависит от особенностей работ и наличия того или иного инструмента. Видео в этой статье расскажет особенности работы с некоторыми видами инструмента.

Выборка пазов » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Установка задних стенок в шкафчики или комоды и донышек в выдвижные ящики дополнительно усиливает всю конструкцию. Наконец, паз облегчает сборку, определяя положение частей и удерживая их от проскальзывания.

Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

Рис. 1. Основное соединение в паз.
Рис. 2. Модифицированное соединение паз/шип.

Если такие «проходные» углы не годятся или неприглядны, используйте модифицированное соединение (рис. 2), которое называется паз/шип.

Выдвижные ящики — тоже коробки. Их легко сделать с использованием основного соединения в паз и соединения паз/шип (рис. 3). Пример ЗА — самое прочное из них, в примерах ЗВ и ЗС можно ослабить переднюю стенку. Если вы хотите скрыть торцы боковых стенок выдвижного ящика, представленного на ЗА, закройте их фальшивой передней стенкой или используйте соединение в четверть, как показано на 30, усиленное гвоздями или шкантами.

Рис. 3. Пазы в выдвижных ящиках.

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

Рис. 4. Вставка для фрезера.

Во-вторых, толщина обрабатываемой детали практически никогда не соответствует фрезе, чтобы гарантировать получение плотно подогнанного соединения. Можно прострогать или зачистить части из цельного дерева, но детали из фанеры подрезать трудно. Выпиливание паза для подгонки более понятно. Но для этого требуются два прохода фрезером — по одному на каждый заплечик.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Приспособление состоит из двух линеек (по одной для каждого заплечика паза) и двух планок, которые опираются на кромки обрабатываемой детали. Одна линейка и одна планка Т-образно скреплены под прямым углом. Зазоры вдоль другой планки и линейки позволяют установить доски шириной до 300 мм и выбирать пазы шириной до 38 мм. Две струбцины в регулируемой планке опираются в обрабатываемую деталь и фиксируют приспособление на месте.

Для работы необходим комплект направляющих втулок для фрезера. С втулками линейки должны быть немного смещены в сторону относительно ширины самого паза.

Приспособление сделано из тополя, но подойдёт и фанера из карельской березы или МДФ. Т-образные гайки и винты Мб утоплены, поэтому фрезер может скользить по линейкам беспрепятственно.

Закончив изготовление, нужно сделать вставки для установки линеек. Кусок обрезка доски длиной приблизительно 450 мм, шириной 150 мм и толщиной 20 мм прострогайте до одинаковой толщины по всей длине.Все зависит от размера втулки и фрезы. Оставьте приспособление на месте, пока делаете и подгоняете четыре вставки, каждая длиной приблизительно по 50 мм, шириной около 25 мм и толщиной, равной толщине зазоров. В идеале толщина вставок должна равняться половине разницы диаметров фрезы и втулки.

Точная подгонка вставок выполняется при использовании их с установленными линейками при фрезеровании на коротком обрезке, который был отпилен раньше. Ослабьте регулируемую линейку, положите обрезок между линейками и две вставки на каждую сторону.

Затяните винты. Удалите вставки и обрезок и отфрезеруйте паз. Если обрезок не входит в паз, отрегулируйте толщину вставок.

РАБОТА С ПРИСПОСОБЛЕНИЕМ

Разметка пазов — очень простая. Определите линию заплечиков для каждого паза, сделав карандашом отметку на лицевой стороне обрабатываемой детали. Можно положить две боковые стенки вместе и разметить все пазы сразу или разметить вторую боковую стенку после фрезерования первой.

Когда приспособление выставлено и запилы размечены, совместите неподвижную линейку с отметкой (фото С), слегка затяните струбцины и сделайте проход фрезером, затем передвиньте приспособление к следующей отметке. Хорошо выбранный паз должен подходить к шипу без зазоров и люфтов (фото D).

СОЕДИНЕНИЕ ПАЗ/ШИП

Подобно основному пазу, соединение паз/шип (рис. 5) можно сделать несколькими способами: на циркулярке и фрезерованием. Независимо от способа, пропорции соединения такие: шип около 1/4-1/3 толщины детали, на которой он выпиливается, и приблизительно 1/4-1/3 толщины детали с пазом. Для гарантии плотного и хорошего соединения необходимо выпиливать пазы немного глубже длины шипов.

ВЫПИЛИВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП НА ЦИРКУЛЯРКЕ

Так как это очень несложное соединение, проще и быстрее сочетать разметку и установку. Проверьте установки на обрезках досок (рис. 6 и 7).

Легче подогнать шип к пазу, поэтому сначала сделайте паз. Установите глубину запила замером или на глаз, прижав диск к детали, в которой будет паз. Затем установите линейку для выпиливания внутреннего заплечика паза (рис. 6, шаг 2), сделайте запил во всех деталях с пазами, переставьте линейку и выпилите вторые заплечики.

Узкие детали, например, боковые стенки книжных шкафов, можно запилить с помощью делительной головки, удерживая торец обрабатываемой детали в контакте с линейкой во время работы. Также перед диском можно прикрепить ограничитель к линейке, чтобы торец детали упёрся в него.

Наиболее точный способ выбрать паз на циркулярке — положить обрабатываемую деталь на стол и, прижав её к линейке, выпилить заплечик. Затем поставить деталь на торец и выпилить толщину шипа. Этот способ позволяет точно контролировать толщину шипа, но он неудобен для длинных деталей или тех, которые запиливаются поперек. Шипы на этих деталях лучше выполнять несколькими горизонтальными запилами. Выпилив заплечик, прижмите деталь к линейке и с помощью делительной головки несколькими проходами выпилите лишнюю древесину. В отличие от первого способа, здесь толщина шипа зависит от толщины обрабатываемой детали.

Независимо от аккуратности выполнения шипов, обычно обнаруживается некоторое изменение в их размерах, особенно при выпиливании в цельной древесине. Здесь можно посоветовать выпиливать шипы немного толще, а затем при подгонке подрезать их рубанком для заплечиков. Лезвие рубанка для заплечиков проходит поперёк всей его узкой подошвы, поэтому можно резать прямо в угол заплечика шипа.

ФРЕЗЕРОВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП

Для больших и широких частей корпусов или длинных и узких деталей фрезерование пазов относительно просто и безопасно. Выберите фрезу правильного диаметра, прикрепите линейку к основанию фрезера и делайте им проходы, перемещая линейку вдоль торца детали
(рис. 8). Многие фрезеры продаются с линейкой, но для повышения качества работы её надо прижать к основанию струбциной или шурупами.

Наиболее точный способ отфрезеровать шип — чётко задать его толщину между линейкой и фрезой (рис. 9). Чтобы поддержать основание фрезера, струбциной прижмите обрезок толстой доски заподлицо с концом обрабатываемой детали.

САМОДЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Хотя приспособление и выглядит сложным, его достаточно легко сделать (рис. 10). Выпилите заготовки в размер, а затем аккуратно прострогайте плоскости и кромки. Потом в неподвижной планке для неподвижной линейки несколькими запилами на циркулярке выберите паз. Затем, чтобы обеспечить плотную подгонку и прямоугольные края, острой стамеской подрежьте его заплечики. Соединение вполдерева на регулируемой линейке сделано так, чтобы её верхняя поверхность была в одной плоскости с неподвижной линейкой.

Все щели в планках и линейках отфрезеруйте с помощью линейки, прижатой к основанию фрезера (рис. 8). Сначала, выпуская фрезу приблизительно на 3 мм в каждом проходе, за несколько проходов отфрезеруйте узкие сквозные щели. Затем отфрезеруйте карманы для головок винтов и Т-образных гаек.

В качестве струбцин использованы маленькие прижимы. Прижимной подушкой служит Т-образная гайка на конце винта. Контргайка не даёт подушке ослабнуть, когда она прижимает обрабатываемую деталь. В регулируемой планке пазы выберите так, чтобы прижимы могли спрятаться за её ребро.
Рис. 10. Приспособление для выборки пазов.

(рисунок кликабельный)

Как и чем выбрать паз в доске. Выбор фальцев, пазов и шпунтов. Выбирание пазов фрезером

Все фото из статьи

Тип соединения, основанный на вхождение шипа в паз, появился в Европе практически одновременно с половой доской и вагонкой. Отделочный материал прост и удобен в монтаже и имеет массу достоинств. Правда, по стоимости он дороже обычных досок и планок, зато стыки получаются намного аккуратнее, да и срок службы на порядок выше.

Пазовое соединение увеличивает прочность покрытия.

Разновидности пазовых досок

Симметричный паз.

Многие пользователи не представляют, как выбрать паз в доске, полагая, что в магазине им предложат только один вариант соединения и материала.

Это далеко не так, там вас встретит большой ассортимент:

1. Симметричный паз. Это наиболее простой тип. В нем длины верхней и нижней полок одинаковы, они и выступают на одно расстояние.

Асимметричное соединение.

1. Ассиметричный паз. Здесь верхние полки длиннее нижних.
2. Блок хаус, используемый в основном для отделки стен и потолков. Планки часто имитируют рельеф бруса и имеют полукруглый или фасонный профиль на лицевой стороне.
3. Евро вагонка также как и блок хаус, часто снабжается рельефным рисунком.
4. Террасная доска, изготовленная из дерева и полимера, тоже имеет шипы и пазы, упрощающие установку.

Обратите внимание!Если запланировано крепление без пазовой доски стен не выровненных, с выступами и вмятинами, не ждите хорошего качества от результата.Облицовка не ляжет ровно, перепад высот и щели неизбежны.

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость проделать паз в доске своими руками, запаситесь терпением и нужными инструментами:

1. Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
2. Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
3. Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

Производство паза дисковой пилой.

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

1. Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
2. Высота и длина паза должны соответствовать размерам планки.
3. Приготовьте карандаш и линейку для разметки.
4. Определитесь с координатами пропила и отметьте его.
5. Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
6. Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
7. Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание!Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий.При этом делается визуальная поправка на толщину полотна.

1. Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
2. Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
3. Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
4. Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
5. Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

На фото — выемка паза дрелью.

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

1. Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
2. Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
3. Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
4. Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
5. Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником.

Использование ножовки по дереву

Изготовление поперечного паза ножовкой.

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

1. Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон. Расстояние от верхней плоскости до них и будет глубиной.
2. Надежно зафиксируйте брусок и начинайте пропиливать.
3. Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
4. При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
5. При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
6. Все лишнее аккуратно убирается стамеской и зачищается.

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Подробно и доходчиво процесс опишет видео в этой статье, где мастера раскроют маленькие хитрости столярной науки. Если вам что-либо не понято, вы можете задать вопросы в комментариях.

rubankom.com

Основные приемы столярных работ

Освоив навыки столярных работ, как приятно продемонстрировать семье и друзьям мебель, сделанную своими руками. Что может быть приятнее, чем потрогать отточенное до бритвенной остроты лезвие, вдохнуть запах дерева, пощупать его текстуру, а затем сделать чистый свежий распил!

В этой статье рассказано об основных приемах столярных работ. Как использовать столярные инструменты, чтобы получить различные формы, соединения и текстуры древесины. Если вы не уверены в каком-то приеме или в сорте древесины, стоит поэкспериментировать с обрезками дерева. Наведите в мастерской порядок и поддерживайте его. Некоторые мастера перед началом нового проекта затачивают ручной инструмент, наводят чистоту в мастерской и чистят все свои инструменты и машины.

Подготовка древесины и разметка

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину.

Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.

Криволинейные распилы

Криволинейный распил можно сделать электроножовкой, электролобзиком или ленточной пилой. Ножовка хороша для распилов большого радиуса и толстой древесины, когда линия распила идет вдали от кромок.

Криволинейный распил

Ножовки снабжены поворотными основаниями, которые меняют угол распила, а в зависимости от типа и толщины материала следует использовать разные пильные полотна. Для криволинейных распилов небольшого радиуса и при толщине древесины менее 50 мм используйте лобзиковый станок или электролобзик.

Лобзиковый станок

Установите новую пилку и натяните ее так, чтобы она звенела, если щелкнуть по ней пальцем. Если надо вырезать проем, можно поступить двояко: либо начните распил с кромки, либо, если вам не нужно затрагивать кромку, сначала высверлите в удаляемой части отверстие, потом высвободите один конец пилки, пропустите ее сквозь проделанное отверстие и снова зажмите и затяните.

Сверление отверстий

Для точного и аккуратного высверливания больших отверстий пользуйтесь сверлильным станком и сверлами Форстнера. Отметьте центр отверстия, закрепите соответствующее сверло и установите ограничитель глубины. Затем прижмите заготовку струбцинами к рабочему столу (это займет некоторое время, но полностью себя оправдает). Если отверстие глубокое, при работе несколько раз поднимайте сверло, чтобы удалить отходы и свести перегрев к минимуму. Если предстоит высверлить много отверстий в одинаковых деталях, полезно из обрезков древесины изготовить шаблон, который крепится струбцинами к рабочему столу станка.

Сверление отверстий

Для высверливания отверстий под шурупы и установочных отверстий для гвоздей стоит применять дрель, причем удобнее пользоваться аккумуляторной дрелью. Если надо ввернуть много шурупов, установите в патрон дрели прилагаемую к этому инструменту отвертку.

Вворачивание шурупов дрелью

Строгание вручную

Строгать рубанком очень увлекательно, когда лезвие острое и достаточно времени. Фуганок идеально подходит для строгания вдоль волокон. Не забудьте укрепить заготовку на верстаке. Сделайте пробный проход, убедитесь, что лезвие установлено на нужную глубину, а потом приступайте к работе.

Строгание фуганком

Торцовый рубанок хорош для обработки острых кромок и для зачистки торцов. Устанавливайте лезвие так, чтобы оно срезало тончайшую стружку. Обрабатывая торцевые участки, старайтесь не сбиваться в сторону и не допускать сколов.

Строгание торцовым рубанком

Выбирание пазов вручную

Разметьте паз с помощью карандаша, линейки, угольника и, возможно, острия ножа, перенесите заготовку на рабочий стол сверлильного станка и сверлом подходящего размера высверлите основную часть ненужной древесины.

Высверливание паза

Удалите стружку, зажмите заготовку в тисках и выберите остатки ненужной древесины стамеской, удерживая инструмент вертикально. Кстати, есть отличная статья по выбору стамесок.

Выбирание паза стамеской

Выбирание пазов фрезером

Паз можно выбрать фрезой, при этом техника работы зависит от размеров и местоположения паза. Фрезер можно держать в руках и вести по заготовке, при выбирании же открытого паза прикрепите его к рабочему столу и передвигайте заготовку. В этом случае точность работы будет зависеть от положения направляющей планки (упора) и высоты фрезы. Всегда делайте пробный проход, используя обрезок древесины. Лучше всего выбирать паз поэтапно и делать несколько проходов. После каждого прохода удаляйте опилки, чтобы не перегреть фрезу.

Выбирание пазов фрезером

Вырезание шипа вручную

Разметьте линии заплечиков (длину шипа) угольником и ножом, затем рейсмусом отметьте высоту и ширину шипа. Удалите ненужную древесину шипорезной пилой. Сначала сделайте пропилы вдоль волокон до линии заплечиков со всех четырех сторон шипа. Затем обрежьте шип по линии заплечиков поперек волокон. Зачистите шип стамеской.

Вырезание шипа фрезером

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером

Чтобы выбрать паз шириной 6 мм и глубиной 4 мм на расстоянии 10 мм от кромки доски, поступите так. Прикрепите фрезер к рабочему столу и установите 6-миллиметровую фрезу. Установите направляющую планку на 10 мм. Отрегулируйте высоту фрезы, чтобы она возвышалась на 2 мм над столом. Сделайте проход вдоль направляющей, чтобы получить паз глубиной 2 мм. Выключите фрезер, поднимите фрезу еще на 2 мм и повторите проход. Получится паз глубиной 4 мм.

Выбирание продольного паза фрезером

Чтобы выбрать фальц шириной 10 мм и глубиной 4 мм, поступите следующим образом. Вам понадобится прямозубая цилиндрическая фреза меньшего размера, чем ширина фальца (например, диаметром 5 мм). Установите ограничитель на расстоянии 5 мм от задней кромки фрезы, а фрезу — на высоту 2 мм. Уприте доску в ограничитель и выберите фальц шириной 5 мм. Повторите проход, по-прежнему упирая доску в ограничитель, чтобы получить фальц шириной 10 мм. Выключите фрезер, установите фрезу на высоту 4 мм и повторите процедуры, чтобы завершить фальц.

Выбирание фальца на кромке доски

Прижмите заготовку струбцинами к верстаку. Выберите фрезу по ширине паза или меньшего размера и установите ограничитель глубины. Прижмите струбцинами к заготовке параллельно пазу деревянную планку, которая послужит направляющей. Опустите фрезер, прижмите его основание к направляющей, включите, подождите, пока фреза не наберет полных оборотов, и сделайте проход. Если фреза уже паза, передвиньте направляющую и повторяйте процедуру, пока не получите требуемую ширину и глубину паза.

Выбирание паза ручным фрезером

Фрезерование фасонных кромок

Вырезать фрезером фасонные кромки очень просто. Прикрепите фрезер к его столу и вставьте выбранную вами фрезу — выкружную, радиусную или фасонную. Используйте фрезу с опорным роликом.

Фрезерование фасонных кромок выкружной фрезой

Отодвиньте упор, чтобы он не мешал. Прижмите заготовку к столу и сделайте несколько проходов фрезой слева направо. Продолжайте фрезеровать до тех пор, пока заготовка не станет прижиматься к опорному ролику — при этом фреза перестает резать. Если фасонная кромка выглядит обожженной, значит, либо затупилась фреза, либо вы протягивали заготовку слишком медленно.

Фрезерование фасонных кромок радиусной фрезой

Фрезерование по шаблону

Применяйте шаблон, если вам нужно изготовить несколько деталей с одинаковыми кромками. Сначала вырежьте пилой заготовки приблизительной формы, оставляя не более 4-5 мм излишней древесины на подлежащих фрезерованию кромках. Установите на основании фрезера направляющий ролик. Вырежьте из фанеры шаблон с припуском на закраины и прибейте его прямо к поверхности заготовки. Включите фрезер и ведите его по кромке шаблона.

В качестве шаблона можно взять уже изготовленную деталь и использовать прямозубую цилиндрическую фрезу с опорным роликом (он может быть сверху или снизу фрезы).

Такая пила позволяет легко делать распилы под любым углом. Установите режущее полотно на раме под необходимым углом (90, 45, 36, 22,5 или 15°) и зафиксируйте его. Поставьте ограничитель глубины на нужную отметку. Положите заготовку на стол пилы, прижмите к ограничителю, а затем плавными движениями вперед и назад сделайте распил.

Косоугольное распиливание с помощью рамной лучковой пилы

Вбивание гвоздей

Осмотрите заготовку и решите, где именно нужно вбить гвоздь. Если это место находится вблизи кромки и существует опасность расколоть дерево, электродрелью высверлите сначала установочное отверстие, используя сверло, диаметр которого меньше диаметра гвоздя. Затем ударами молотка подходящего размера вбейте гвоздь. Если гвоздь пошел криво, вытащите его гвоздодером или плоскогубцами. Если вы забиваете очень мелкие гвозди, которые трудно удерживать пальцами, удерживайте их круглогубцами.

Вбивание гвоздей

Вворачивание шурупов

У вас есть выбор между шурупами из мягкой стали, нержавеющей стали, латунными или алюминиевыми шурупами с прямыми или крестовидными шлицами и потайными или полукруглыми головками. Полукруглые головки четко выделяются на поверхности дерева, потайные головки либо находятся заподлицо с поверхностью, либо окаймлены латунными шайбами, либо скрыты деревянными заглушками. Шурупы ввертывают ручной отверткой, дрелью с соответствующей насадкой или шуруповертом.

Вворачивание шурупов дрелью или шуруповертом

При пользовании дрелью установите блокирующий механизм, чтобы шуруп был ввернут на требуемую глубину. Если древесина мягкая, установочное отверстие можно проделать шилом, если твердая — высверлить сверлом меньшего диаметра.

Установочное отверстие можно проделать шилом

Чтобы можно было скрыть шурупы под деревянными заглушками, вам придется высверлить зенковочным сверлом отверстие под заглушку и соответствующим резцом — пробку. Не используйте стальные шурупы для дуба — они вступают в реакцию с древесиной и влагой, и появляются пятна. Вместо них берите шурупы из плакированной стали, латуни или нержавеющей стали.

Токарная обработка древесины

Если вы хотите изготавливать детали круглого сечения (ножки стульев, миски, тарелки), вам не обойтись без токарного станка. Приобретайте самый мощный и тяжелый станок, какой только позволяет ваш бюджет, — с регулируемым зажимным патроном и набором планшайб. Веретенообразные и цилиндрические детали вытачивают, закрепляя заготовку между передним и задним центрами станка, миски или тарелки — на наружной стороне шпинделя.

Токарная обработка древесины

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.

Вырезание ножом

Чтобы вырезать дверную ручку или защелку, вам не потребуется ничего, кроме хорошего острого ножа (не из нержавеющей стали). В одной руке держите заготовку, в другой нож и режьте дерево, нажимая на спинку лезвия большим пальцем. Остальное — дело навыка. Для практики сначала поэкспериментируйте, например, с мягкой древесиной липы.

Вырезание ножом

Установка петель

Два самых распространенных типа петель — декоративные накладные петли из латуни (крепятся шурупами с потайными головками, ввинчиваемыми заподлицо с поверхностью) и стальные врезные петли (крепятся в гнездах стальными шурупами с потайными головками). В последнем случае обведите створку петли острием ножа, прорежьте контур стамеской, а затем выберите древесину стамеской на нужную глубину. Створка должна плотно сидеть в гнезде. Всегда вместе с петлями покупайте подходящие шурупы.

Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой

Естественная отделка древесины

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.

Покраска древесины

У вас есть выбор между масляной краской на основе уайт-спирита и водорастворимой акриловой краской. Оба вида краски наносят кистью. Визуальное различие между поверхностями, выкрашенными той или иной краской, очень невелико, однако после работы с масляной краской кисти следует вымыть уайт-спиритом, а после акриловой краски — проточной водой.

Покраска древесины

Пары масляной краски могут вызывать головокружение и тошноту, а акриловой краски — сухость в горле. Независимо от типа используемой вами краски надевайте респиратор и, по возможности, работайте на открытом воздухе.

Особые виды отделки древесины

Работая с американским дубом, можно получить интересную текстуру, если обработать древесину проволочной щеткой. Такая текстура приятна на ощупь, а получающаяся в результате шероховатая поверхность позволит вам не беспокоиться о том, что ее повредят когти домашних животных.

Обработка древесины проволочной щеткой

Щеткой водят вдоль волокон, пока на поверхности не останется необработанных мест, после чего ее натирают маслом.

Отделка древесины свечным пламенем

Отделка свечным пламенем помогает скрыть пороки низкокачественной древесины. На окрашенную поверхность кистью наносят масляный лак. Через некоторое время он подсыхает и становится липким, и тогда под поверхностью водят горящей свечой. Обязательно дождитесь, чтобы поверхность стала липкой (на ней должны оставаться отпечатки пальцев), и держите банку с лаком и кисть подальше от свечи. Этой работой лучше заниматься вдвоем где-нибудь подальше от мастерской. Попрактикуйтесь на обрезках, прежде чем приступать к серьезной работе.

remstd.ru

Как сделать паз в брусе

Иногда в жизни сельских жителей встречаются ситуации, когда необходимо в доске, бревне или брусе сделать паз. Например, чтобы выполнить окосячку окон или дверей. Конечно, существуют мастера, которые за определённое вознаграждение сделают вам паз где угодно, огородив вас от этих проблем, но и в тоже время облегчив ваш кошелёк на некоторую сумму. А на самом деле выбрать выемку в брусе не так уж сложно. Как сделать паз в брусе своими руками, вы узнаете из этой статьи.

Итак, у нас есть брус размером 10 на 15 см, в середине которого надо выбрать 5-тисантиметровую выемку. Первым делом сделаем разметку. На дереве желательно рисовать маркером или строительным карандашом, линии будут виднее.

Также нам понадобится ручная циркулярная пила. На ней выставим глубину реза, нужную нам, в данном случае 5 см. Выставив, выполним пропил на каком-нибудь куске дерева, замерив его глубину. Это необходимо сделать, чтобы не ошибиться с глубиной реза и не испортить обрабатываемую древесину.

Убедившись, что глубина выреза составляет 5 см, приступаем к выборке паза. На циркулярную пилу установим специальный упор и отрегулируем его так, чтобы диск был напротив нарисованной линии. Этот ограничитель будет упираться в грань бруса и рез получится идеально ровным. Настроив, можно начинать резать паз.

Сделав один вырез, передвигаем ограничитель на 5 мм в сторону выемки и делаем ещё один рез. Чем больше вырезов сделаете, тем легче будет выбирать древесину из паза. Для 5-тисантиметровой выемки в нашем случае мы сделали 11 пропилов. В результате получится что-то типа гребёнки, внутри бруса будет несколько тонких полосок.

Теперь перевернём брус пазом вниз и вытряхнем из него опилки. Возьмём стамеску с широким полотном и начнём вычищать деревянные пластинки. Ломаются они легко, слегка похрустывая. В завершении стамеской нужно подчистить дно паза, сделав его поверхность ровной и гладкой.

Вот таким нехитрым образом можно быстро и легко выбрать паз в брусе, бревне или доске своими руками, не привлекая к этой работе высокооплачиваемых специалистов.

ВИДЕО

stroimzanovo.ru

видео-инструкция по монтажу своими руками, особенности пазогребневого материала, как выпилить, вырезать, цена, фото

Все фото из статьи

Фрезер
Паркетная пила	В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров
Бензопила или электропила
Молоток и стамеска	Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Особенности проведения работ

Использование ручного фрезера

• Вы можете сделать паз самой разной формы, главное – приобрести фрезу нужной конфигурации. Что немаловажно, работы производятся в один проход, дополнительная доработка как в других случаях не требуется, при этом качество паза получается очень высоким;

• В комплекте всегда идет упор, это избавит вас от вопроса, как выпилить паз в брусе ровно, инструмент будет идти на одинаковом расстоянии от края, а значит, вырез будет ровным. Самое главное – правильно настроить приспособление перед работой, дальше можно уже не отвлекаться на это.

Ручные дисковые пилы

• Мобильность оборудования – паркетки весят немного и имеют компактные габариты, благодаря чему их можно легко переносить в нужное место и проводить резку даже в условиях ограниченного пространства;

• После того, как вы сделали надпилы, необходимо с помощью молотка и стамески снять лишнее и выровнять вырез, это очень важно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса, поэтому его можно использовать и для наших целей.

• В первую очередь нужно провести разметку будущего паза, причем удобнее работать на элементах, которые лежат на горизонтальной поверхности на высоте около 1 метра. Если работа производится таким образом, то отмечайте и глубину, чтобы не пропилить слишком много;

• Некоторые проводят работу полностью бензопилой, а некоторые предпочитают удалять вырезанный фрагмент стамеской для дерева;

Вывод

Важно вырезать пазы правильно, чтобы все соединения были максимально надежными. Выбор инструмента зависит от особенностей работ и наличия того или иного инструмента. Видео в этой статье расскажет особенности работы с некоторыми видами инструмента.

rubankom.com

Экономия в строительстве: вагонка из необрезной доски

В этой статье я решил дать подробнейшие инструкции по производству вагонки из необрезной доски. Для тех, у кого денег мало, а времени завались, эта вагонка просто реальная находка, поскольку она получается толстая, миллиметров 20 толщиной, а значит прочная, и достаточно красивая, я бы ей поставил твердую тройку даже с плюсом. Главное, конечно, это экономия, поскольку от необрезной доски в итоге не остается даже приличных дров, не то, что отходов, а разница в цене между вагонкой и необрезной доской известна. Короче говоря, отделать сарай или гараж можно вполне.

От себя добавлю, что дело это трудоемкое и довольно нудное. Так что перед тем, как браться за дело, взвесьте свои силы.

Определимся с инструментом

Первым делом определитесь, каким станком вы будете пользоваться. Станок должен быть мощный и большой. Удобнее всего, работать на двух станках, взять у соседа, например. Станки, даже мощные, сильно нагреваются и через некоторое время работы им полезно отдохнуть и остыть. Так получается значительный перерыв в работе, а человеческий организм, и это проверено практикой, значительно выносливее двигателей и не перегревается. При работе на двух станках можно переключаться между ними без риска спалить мотор. Станки мощностью менее 1 киловатта не подходят для описываемого дела. Вот перед вами мой станок мощностью 1,1 кв, который окупился уже, наверное, с десяток раз.

Учитесь на моих ошибках!

Не покупайте дешевых станков! Купите хороший, тысяч за 15. Он очень быстро у вас окупится. Обращайте внимание на систему охлаждения двигателя, наличие люфтов во всех регулирующихся деталях. Фуговальный вал не должен быть слишком широким. Широкий не нужен абсолютно. Сантиметров 15-20 достаточно. Обратите внимание на качество исполнения линеек. И последнее. Хороший станок не должен быть слишком уж универсальный. Максимум — пилить и фуговать. Больше ничего от него не требуется. И он должен быть по возможности массивным.

Универсальный деревообрабатывающий станок

Кстати о станках

Если будете покупать станок, не советую покупать станок с алюминиевым столом или линейкой. Я не знаю, какой умник это все выдумал, но на дереве остаются черные полосы от алюминия. Полосы остаются даже от основания лобзиковой пилы. Но у пилы есть специальный кожух, который можно одеть на основание для обеспечения чистоты работы, а на станок или линейку такой кожух не оденешь. Если вы посмотрите внимательно, то увидите, что мне пришлось прикрепить на стол станка кусок органического стекла, а линейку вообще выбросить и пользоваться обычным металлическим углом со стороной 40 мм.

Длина вагонки

Для того, чтобы показать, как делать вагонку, я подобрал не слишком длинный кусок необрезной доски. Я нашел его в горе мусора, предназначенного на дрова. В реальных условиях длину вагонки следует определять исходя из того, какой длины доски есть в наличии и от того, какие они в принципе нужны. Опыт показывает, что вагонка длиннее 2-х метров уже не слишком выгодна, поскольку такие длинные доски тяжелее обрабатывать.

Из личного опыта

Я в своей жизни делал вагонку разной длины. Наиболее удачным я считаю опыт создания не вагонки, а паркета. Другими словами, я сделал паркет по той же самой технологии, по которой предлагаю сейчас делать вагонку. Я сделал его реально из мусора. Досочки были еще короче, чем вот эта доска для примера. Но получилось замечательно. Я до сих пор хожу по этому паркету и удивляюсь, как хорошо получилось. Вот посчитайте теперь, сколько я сэкономил, настелив всего лишь черный пол из безобразных по качеству досок и покрыв его самодельным паркетом!

Ширина будущей вагонки

Следует определиться и с шириной будущей вагонки. Если у вас узкие доски, делаем широкую вагонку из расчета одну вагонку из одной доски. Если вагонка широкая, стараемся делать две узкие вагонки из одной доски. Опыт показывает, что удобнее использовать узкие доски для вагонки средней ширины (7-10 см). Помните, что вся вагонка в одном помещении должна иметь одну ширину.

Опиливаем одну сторону доски

Следующим этапом отчеркиваем прямую линию, по которой будем отрезать боковину доски. При этом лучше использовать цветной (синий или зеленый) цанговый карандаш. У меня цанговый, но не цветной. Такую линию видно плоховато, особенно если доска сыроватая или начала синеть.В качестве линейки используем что-нибудь длинное и ровное. Я использовал вагонку фабричного изготовления. Для определения качества линейки можно «стрельнуть» вдоль линейки глазом.

Начинаем пилить. Кто никогда этого не делал, делайте, как я. Кладем доску на стол станка. Нацеливаем ее таким образом, чтобы пилить ровно по линии. Упираемся в конец доски туловищем на уровне пояса и толкаете доску вперед на пилу туловищем, а не руками. Думаю на практике вы почувствуете, как получается ровнее. Воэможно вы будете просто наклонять туловище вперед, а возможно будете двигать доску поясом. В любом случае не нужно спешить и нужно видеть линию. Для того, чтобы легче было опиливать доски нужно иметь пильный круг по-больше диаметром. Следите, чтобы доска не зажимала круг. Не забывайте о технике безопасности. Одежда ваша должна не иметь развивающихся частей, вы должны носить очки, а пила должна быть защищена кожухом с расклинивателем. Мой кожух с расклинивателем сломался. В отличие от других приспособлений, обеспечивающих безопасность, кожух с расклинивателем дает дополнительное удобство при пилении, так что не упускайте случай его использовать.

Отпиливаем по одной стороне довольно много досок. Чем больше — тем лучше. Но следим за тем, чтобы мотор не перегрелся. Чем больше досок, тем эффективнее работа, поскольку не надо перенастраивать станок. Но и тут есть оборотная сторона. Делая однотипную работу велика возможность что-нибудь себе отпилить, попав под действие гипноза от монотонности труда. Вот, кстати, что получилось.

Вторую сторону опиливаем по линейке

Поскольку я делаю только одну вагонку, я сразу приступаю к перенастройке станка и устанавливаю линейку на нужную ширину для опиливания второй боковины доски. Кстати, у моего станка в свое время была линейка фирменная, но ыяснилось, что кусок угла на двух струбцинах куда удобнее.

Вторую сторону доски опиливаем по линейке. Бережем руки. Я один раз подпилил себе палец, так даже боли не почувствовал, зато крови был целый фонтан и заживало очень долго.

Отпиленная боковина обычно получается шире, чем та, которую мы опиливали без линейки. Ее мы отбрасываем в отдельную кучу. Из нее мы будем пилить рейки.

А вот хороший вопрос

Как мы будем делать вагонку такой же ширины на следующий день? очень просто. Мы просто оставим небольшой кусок готовой вагонки и используем его для установки линейки. Микроны мы в нашем деле не ловим. это вам любой плотник скажет!

Фугование досок

Опять перенастраиваем станок. На этот раз для фугования. Строгаем, естественно, только одну сторону. Если доска свернута пропеллером, выбрасываем ее. Ничего хорошего из нее не получится. Считаем, сколько раз мы провели доску по столу и стараемся все доски проводить по столу одинаковое количество раз и с одинаковым усилием. Так они будут примерно равными друг другу по толщине. С другой стороны, небольшую разницу по толщине никто, кроме вас, не заметит. Да и вы вряд ли заметите.

Вот, что получилось.

Делаем в доске пазы

Нам осталось проделать последнюю операцию, а именно проделать в доске пазы. Для этого можно использовать вот такую фрезу. Можно обойтись и без фрезы. Можно взять маленький пильный круг и установить его с перекосом. Получится так называемая «пьяная» пила. Если кого интересует, что это такое, напишите мне письмо, я объясню. Я пользуюсь фрезой во-первых, потому, что она у меня есть, а во-вторых, потому, что пьяная пила сложнее в настройке.

Нам осталось установить линейку, установить нужную глубину паза (у меня это делается путем поднимания или опускания стола), и проделать пазы с обеих боковин нашей доски. Заметьте, я слежу за тем, чтобы строганная сторона доски все время касалась линейки. Это нужно для того, чтобы пазы у нас были на одинаковом расстоянии от строганной стороны. Причем совершенно необязательно делать паз строго по середине доски. Лично мне нравится когда паз чуть ближе к поверхности. Тогда уже в собранном виде создается впечатление, что вагонка тоньше, чем она есть на самом деле.

Готово! получилась вот такая вагонка. Вид с торца.

Пилим рейки для сплачивания вагонки при сборке

Теперь расскажу, что осталось сделать и что можно сделать еще. Осталось взять отходы и напилить реек. Причем рейки необязательно делать такими же длинными, как и вагонки. Другими словами, доски сами по себе, рейки сами по себе. Места стыков реек никто не заметит. Рейки следует пилить тоньше, чем наши пазы. Рейки все равно будут прекрасно держаться в пазах за счет своей естественной кривизны. И, конечно, рейки просто пилятся. Их не надо строгать, тем более, что это крайне опасная затея. При использовании хорошей пилы рейка и так будет достаточно гладкой.

Получившуюся вагонку можно улучшить, сняв, например маленькие фаски по обеим сторонам. Вагонка будет приятнее на вид, но и времени на ее изготовление уйдет значительно больше.

Эпилог

Вот так выглядит потолок погреба, отделанный такой вагонкой. Предполагается потолок покрасить, поскольку доски поражены синевой. Замечу, что синева никак не влияет на качество дерева. Портится только внешний вид.

А вот торцы досок, которыми отделан тот же самый потолок. Прекрасно видны рейки.

Материалы по этой же теме

Делайте вагонку по моим инструкциям! Улучшайте процесс, подгоняя его под свой характер и инструмент!Успехов!Дмитрий Белкин.

Статья создана 11.12.2005

Статья отредактирована 19.06.2012

Похожие материалы — отбираем по ключевым словам

belkin-labs.ru

Выбор фальцев, пазов и шпунтов

Эти простые с виду элементы соединений нередко оказываются сложными в изготовлении. Неплотная подгонка, неровные края и сколы указывают на небрежность и ошибки в работе. Все, что требуется для хорошего результата, наверняка есть в вашей мастерской.

Без пазов, фальцев и шпунтов трудно представить многие столярные конструкции, начиная от простой рамки для фото до большого шкафа. Они с древнейших времен считаются фундаментом столярно-плотницкого ремесла и до сих не потеряли своего значения как стандартные элементы деталей корпусной мебели и других проектов, в которых есть полки, ящики или перегородки. Мы познакомим со всеми этапами их изготовления, что позволит вам создавать проекты с безупречными соединениями.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ	ОЦЕНКА РЕЗУЛЬТАТА		СТОИМОСТЬ	ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск	Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок	Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$80-$250	Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск	Преимущества: простая и быстрая настройка; доступная цена	Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$50-$80	Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями	Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы	Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$10-$80	Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза	Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза	Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез	Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза	Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы	Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей	$10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками	Не предназначена для других операций

Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.

Как добиться хороших результатов с пильным станком

СОВЕТ 1: Настройте станок для чистого и аккуратного пиления.

Прежде чем начать работу с заготовками, убедитесь в правильности всех настроек вашего станка, чтобы распилы были чистыми и прямоугольными. Продольный упор и пазы для поперечного (углового) упора должны быть параллельны диску, а головка поперечного упора установлена точно под углом 90° к диску. Даже небольшие отклонения могут сказаться на качестве изготовления соединений и их последующей сборке.

СОВЕТ 2: Для получения лучших результатов выберите хороший пазовый диск.

Наборные пазовые диски обычно состоят из двух внешних дисков, нескольких центральных режущих элементов (чипперов)и металлических или пластиковых шайб-прокладок (вы можете сами изготовить прокладки из бумаги или картона). Определите требуемую ширину выборки, затем установите соответствующее число чипперов между внешними дисками (см. рисунок), наденьте всю стопку на шпиндель пильного станка и затяните гайку. Не беспокойтесь, если на шпинделе не хватит места для штатного фланца, просто отложите его в сторону. Гораздо важнее, чтобы гайка была навернута целиком.

СОВЕТ 3: Делайте пробные проходы, добиваясь аккуратности.

Выпиливайте пазы и шпунты на пробных обрезках и проверяйте правильность настроек. Для изменения ширины добавляйте или вынимайте шайбы-про- кладки и чипперы. Мы предпочитаем выпиливать шпунты и пазы чуть меньшей, чем требуется, ширины (буквально на несколько долей миллиметра), а затем шлифовать вставляемую деталь по толщине, чтобы она входила плотно. Не забывайте шлифовать всю деталь одними и теми же номерами абразива, чтобы при отделке изделия не выявились различия в гладкости поверхностей. И будьте осторожны, чтобы на верхних слоях фанерного шпона не появились протёртые насквозь участки.

СОВЕТ 4: Применяйте противосколь- ный вкладыш, чтобы края выборки не получились рваными.

Вы можете самостоятельно сделать противоскольный вкладыш для своего пильного станка. Настройте пазовый диск на требуемую ширину и опустите его ниже поверхности стола. Вставьте в проем стола остроганную и выпиленную по форме проёма деревянную пластину, которая должна располагаться вровень с поверхностью стола. Надёжно прижмите пластину сверху, расположив прижим вдоль неё и чуть в стороне от диска. Включив станок, медленно поднимайте диск до высоты, примерно соответствующей глубине выборки. Выключите станок и измерьте вылет диска, затем сделайте пробный проход на обрезке.

СОВЕТ 5: Точите весь комплект, а не отдельные диски.

Твердосплавные зубья со временем становятся тупыми и требуют заточки. Всегда точите каждый диск и каждый чиппер, даже если никогда ими не пользовались, чтобы все зубья имели одинаковую высоту. Если это правило не соблюдать, некоторые чипперы будут погружаться в материал глубже.

СОВЕТ 6: Наклейте скотч, чтобы избежать сколов тонкого шпона.

При пилении листовых материалов, облицованных шпоном, всегда есть риск образования сколов. Для сохранения целостности шпона наклейте полосу малярного скотча вдоль линии распила и на задний торец заготовки, чтобы обеспечить поддержку древесных волокон. Сначала сделайте проход минимальной глубины, чтобы только надрезать шпон, затем поднимите диск и сделайте второй проход до окончательной глубины, как показано на фото.

Первым проходом глубиной 1,5 мм чисто перерезан шпон (слева). После выборки паза требуемой глубины осторожно удалите скотч, чтобы избежать отрыва волокон шпона.

Уменьшайте подачу соответственно количеству удаляемого материала.

СОВЕТ 7: Пользуйтесь толкателем и подпорными досками

Левый паз в этой дубовой доске мы выпиливали, подпирая кромку заготовки обрезком, но не применяли его для правого паза. Подпорный обрезок помогает избежать сколов.

При поперечном пилении диск будет вырывать волокна в месте выхода из заготовки, если не предпринять некоторые меры. Закрепите на поперечном (угловом) упоре деревянную накладку, которая послужит подпорной доской, как показано в следующем совете, или вставляйте ненужный обрезок между заготовкой и головкой упора.

СОВЕТ 8: Продольный упор в роли ограничителя.

Делая паз или поперечный фальц, используйте продольный упор вместо ограничителя и деревянную накладку, чтобы уменьшить сколы. Наждачная бумага не дает заготовке скользить.

Для пазов и фальцев на конце заготовок используйте продольный и поперечный упоры одновременно, как показано на фото. Так как пропил не проходит заготовку насквозь, нет риска её защемления и обратного отскока. Добавьте высокую накладку для выпиливания фальцев, чтобы диск не касался продольного упора.

Для быстрого монтажа закрепите накладку на продольном упоре двухсторонним скотчем. Установите пазовый диск, толщина которого больше ширины фальца. Сделайте вырез для диска в накладке, как показано на рисунках. Затем с помощью продольного упора отрегулируйте ширину фальца и обработайте заготовку.

Универсальность фрезера позволяет добиться лучших результатов

Этот комплект позволяет делать фальцы разной ширины одной фрезой. Чем меньше подшипник, тем шире фальц, и наоборот.

Ничто не сравнится с фрезером, делающим прямоугольные и чистые пазы, шпунты и фальцы с плоским дном, в аккуратности изготовления соединений, которые будут видны в готовом изделии. Управляя фрезером с помощью рук или закрепив его в стол, вы в любом случае получите отличный результат. Фрезер особенно незаменим при выборке глухих пазов, шпунтов и фальцев (не выходящих за один или оба края детали). При работе с фрезером вы можете видеть метки начала и конца выборки, а также саму фрезу, в отличие от пильного станка, где диск закрыт сверху заготовкой, что затрудняет работу по меткам.

Фрезерование аккуратных фальцев вручную или на фрезерном столе

Для выборки фальцев почти с одинаковым успехом можно использовать фальцевую, прямую или спиральную фрезы. Фальцевые фрезы продаются по отдельности или в наборе с подшипниками разного диаметра для получения фальцев разной ширины. Держа фрезер в руках, перемещайте его вдоль внешних кромок заготовки в направлении против часовой стрелки. Для лучшей устойчивости одну из ручек фрезера следует располагать над заготовкой. Чтобы при обработке поперёк волокон древесины избежать сколов на углах, применяйте подпорную доску или остановите операцию, не доходя до угла, а затем осторожно фрезеруйте в обратном направлении, начав с угла (такой метод называется попутным фрезерованием).

При обработке листовых материалов фальцевая фреза часто оставляет рваные волокна в виде ворса на краях лицевого шпона, а не срезает их чисто. Чтобы это исправить, сначала отфрезеруйте фальц требуемой глубины и ширины, а затем удалите ворс с помощью прямоугольной шлифовальной колодки, направляя её вдоль волокон в сторону фальца. Фальцевые фрезы также отлично подходят для фрезерного стола, имеющего много преимуществ перед фрезером, который управляется вручную. Вам не нужно менять подшипники для изменения ширины фальца. Можно установить продольный упор вровень с передней стороной подшипника, чтобы выбирать фальц максимальной ширины, или сдвинуть упор вперед для выборки более узкого фальца. Когда ширина фальца контролируется только с помощью подшипника, фреза точно повторяет контуры кромки (в том числе и дефекты), и они будут копироваться в соединении.

Фальцевые фрезы часто оставляют край шпона ворсистым, а не срезают его чисто, поэтому приходится применять шлифовальную колодку для удаления торчащих волокон. Если отдельные ворсинки согнутся внутрь фальца, аккуратно отшлифуйте вертикальную грань, стараясь не скруглить острое ребро.

Если у вас нет фальцевой фрезы, вы можете с успехом выбирать фальцы прямыми или спиральными фрезами. Используйте их в фрезерном столе или в сочетании с боковым упором при фрезеровании вручную. Избегайте тупых фрез, оставляющих прижоги или мшистые поверхности вместо гладких и чистых.

Реальную толщину листов не указывают на ярлыках

Листовые и плитные материалы, такие как фанера или МДФ, обычно имеют меньшую толщину, чем она обозначена на кромке или наклейках. Например 19-миллиметровая фанера часто бывает толщиной чуть более 18 мм. Что из этого следует? Если вы планируете делать пазы, шпунты или фальцы в этих материалах, прежде всего необходимо их тщательно измерить. Толщина может быть разной даже у листов из одной стопки. Всегда делайте пробные образцы из обрезков и проверяйте плотность соединений. Для таких случаев выпускаются специальные фрезы с уменьшенным диаметром.

Чтобы получить по-настоящему хороший результат, применяйте прямую или спиральную фрезу, диаметр которой меньше толщины фанеры, и делайте выборки за два прохода с помощью самодельных или фабричных приспособлений.

Если вы, подобно нам, предпочитаете не фрезер, а пильный станок с наборным диском, используйте такой метод: прежде всего пометьте все шайбы-прокладки литерами (А, В, С и т. д.) с помощью несмываемого маркера или гравировки. Затем точно настройте ширину, установив соответствующие диски, чипперы и прокладки. Снимая набор со шпинделя, запишите в блокнот, какие чипперы и прокладки были установлены. В следующий раз, когда будете работать с фанерой аналогичной толщины, вы сможете собрать диск в такой же комбинации, ориентируясь на свои записи. Однако не нужно полностью им доверять. Всегда делайте для проверки пробные проходы.

Фрезы для зачистки пазов уберут огрехи пильного станка

Название этих фрез точно соответствует их назначению: они срезают неровности на дне, делая шпунт или паз идеально ровным и прямоугольным.

Вот как они применяются: сначала выпилите паз нужной ширины с помощью пильного станка, оставив припуск около 1 мм по глубине. Сделайте такие выборки на всех деталях. Теперь установите в цангу фрезу для зачистки пазов и настройте фрезер на окончательную глубину. Проведите фрезу вдоль выборки, прижимая подшипник сначала к одной стенке, а затем к другой.

Не путайте эти фрезы с похожими фрезами для гнезд, имеющими более длинную режущую часть (10-13 мм высотой), из-за которой подшипник будет расположен выше стенки 10-миллиметрового паза, и это потребует применения направляющей.

Внешние зубья наборных пазовых дисков оставляют в углах треугольные бороздки, избавиться от которых поможет фреза для зачистки пазов.

Фреза удаляет со дна слой толщиной чуть больше миллиметра, делая поверхности выборки чистыми и ровными.

Этим фрезам постоянно находится применение в нашей мастерской. Они работают чисто и подходят для шпунтов шириной 10 мм.

Используйте преимущества фрезерного стола для выборки пазов, шпунтов и фальцев

Для фрезерования этих элементов соединений мы в большинстве случаев предпочитаем использовать фрезерный стол, более безопасный по сравнению с ручным фрезером и обеспечивающий лучший контроль благодаря продольному упору, прижимам-гребёнкам, поперечному упору и системе пылеудаления.

Чтобы добиться лучших результатов, следует учитывать возможности и ограничения вашего фрезера и самих фрез. Выборка шпунта сечением 19×10 мм в дубовой доске приводит к перегрузке электродвигателя и быстрому затуплению фрезы, поэтому такую операцию следует выполнять за два прохода, каждый раз погружая фрезу на половину требуемой глубины.

Фрезы с нисходящей спиралью режут чисто, но направляют стружку вниз, а не выталкивают её. Удалите мусор с помощью компрессора и сделайте ещё один проход.

Иногда стружки и пыль скапливаются в глубине выборки или под доской, слегка приподнимая её, в результате чего на дне образуются неровности. Выполнив все проходы до окончательной глубины, удалите стружки и пыль со стола и заготовки и сделайте ещё один проход для зачистки стенок и дна выборки, не меняя настройки. Фреза с нисходящей спиралью может приподнимать заготовку при выборке шпунта или паза на фрезерном столе. Эти твердосплавные фрезы лучше всего работают при фрезеровании материала насквозь, когда стружки проваливаются в образующийся просвет.

Фрезы с восходящей спиралью, наоборот, хорошо удаляют стружки из глубины шпунта, но могут отрывать края лицевого шпона на фанере. Наш совет: применяйте фрезу с восходящей спиралью везде, где можно использовать прямую фрезу, а фрезу с нисходящей спиралью оставьте для тех случаев, когда выборка имеет открытый край или когда фреза прорезает материал насквозь.

Фрезеруя пазы и шпунты вручную, применяйте направляющие

Если шпунт или паз нужно выбрать так далеко от кромки, что это нельзя сделать на фрезерном столе с продольным упором, приходится прибегать к фрезерованию в ручном режиме. При этом у вас есть выбор между тремя вариантами: можно перемещать фрезер, прижимая край его подошвы к направляющей, или использовать копирующую фрезу и направляющую, или установить на фрезер боковой упор.

Для первого варианта закрепите в цангу прямую фрезу или фрезу с восходящей спиралью и настройте глубину фрезерования. Измерьте расстояние от края подошвы фрезера до лезвий фрезы. Зафиксируйте направляющую на таком же расстоянии от линий разметки, стараясь выровнять её как можно точнее. Включив фрезер, передвигайте его вдоль направляющей, чтобы выбрать шпунт или паз.

Чтобы шпунт или паз получились прямыми, подошва фрезера должна перемещаться вдоль направляющей, касаясь её одной и той же точкой.

Так как режущая часть фрезы и подшипник имеют одинаковый диаметр, вам нужно только выровнять направляющую с линией разметки, не прибегая к измерениям.

Второй вариант (с копирующей фрезой) избавляет вас от ошибки, связанной с измерением и установкой расстояния, так как подшипник фрезы, расположенный над режущей частью, движется по кромке направляющей. Вам нужно только закрепить направляющую точно по линии разметки.

Если заготовка слишком большая и её неудобно обрабатывать на фрезерном столе, используйте боковой упор, который поможет сделать паз или шпунт параллельно краю заготовки на расстоянии, обычно не превышающем 200 мм. Для этой операции лучше установить в цангу прямую фрезу или фрезу с восходящей спиралью.

Возможно, Вас заинтересует:

stroyboks.ru

Как сделать паз в брусе: -инструкция по монтажу своими руками, особенности пазогребневого материала, как выпилить, вырезать, цена, фото

Как сделать паз в брусе с использованием фрезера, ручной дисковой пилы и бензопилы

Иногда при проведении работ возникает потребность сделать в брусе паз, например, при установке внутренних перегородок или при установке дверных и оконных блоков в проемах, это необходимо для более качественного соединения элементов и улучшения внешнего вида конструкции. Также иногда бывает ситуация, когда брус с пазами нужно состыковать с обычным вариантом, в этом случае нужна продольная выборка углубления, ее мы также рассмотрим в данном обзоре.

На фото: выборка паза в брусе требует точности, любые ошибки и просчеты недопустимы

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте.

Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования

В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров

Бензопила или электропила

Подходит для выборки пазов под внутренние перегородки, с ее помощью можно быстро сделать надрез нужной глубины, после чего необходима доработка с помощью стамески и молотка.

Тут важно хорошо управляться с бензопилой, так как без наличия определенного навыка сделать ровный надрез не получится

Молоток и стамеска

Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Специалисты используют специальные станки для продольного профилирования бруса

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Использование ручного фрезера

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

• Приспособление очень простое и удобное в использовании и может быть применено даже теми, кто никогда не выполнял подобных работ. Главное, чтобы в комплекте присутствовала инструкция, из нее вы узнаете, как подготовить оборудование к работе и как правильно использовать его для достижения нужного результата;
• Вы можете сделать паз самой разной формы. главное – приобрести фрезу нужной конфигурации. Что немаловажно, работы производятся в один проход, дополнительная доработка как в других случаях не требуется, при этом качество паза получается очень высоким;

Правильно подобранная фреза поможет без труда достичь нужного результата

• В комплекте всегда идет упор. это избавит вас от вопроса, как выпилить паз в брусе ровно, инструмент будет идти на одинаковом расстоянии от края, а значит, вырез будет ровным. Самое главное – правильно настроить приспособление перед работой, дальше можно уже не отвлекаться на это.

Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Ручные дисковые пилы

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

• Мобильность оборудования – паркетки весят немного и имеют компактные габариты. благодаря чему их можно легко переносить в нужное место и проводить резку даже в условиях ограниченного пространства;

Мобильность – вот главное достоинство данного варианта

Совет!Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

• Рабочий процесс прост – вы размечаете будущие пазы, после чего производите резку по линиям. Глубина ограничена выносом диска, помните об этом факторе;
• После того, как вы сделали надпилы, необходимо с помощью молотка и стамески снять лишнее и выровнять вырез. это очень важно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса. поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

• В первую очередь нужно провести разметку будущего паза. причем удобнее работать на элементах, которые лежат на горизонтальной поверхности на высоте около 1 метра. Если работа производится таким образом, то отмечайте и глубину, чтобы не пропилить слишком много;

Важно резать брус на нужную глубину

• Некоторые проводят работу полностью бензопилой. а некоторые предпочитают удалять вырезанный фрагмент стамеской для дерева;
• Если надо вырезать паз под перегородку на уже установленной стене, то необходимо провести линии, которые будут главными ориентирами и проводить резку по ним. Действуйте аккуратно, старайтесь соблюдать одинаковую глубину по всей длине, в крайнем случае, после можно подрезать отдельные участки.

Вывод

Важно вырезать пазы правильно, чтобы все соединения были максимально надежными. Выбор инструмента зависит от особенностей работ и наличия того или иного инструмента. в этой статье расскажет особенности работы с некоторыми видами инструмента.

Инструменты

Ручная циркулярная пила, стала довольно универсальным инструментом. Её используют как циркулярный станок, соответственно при помощи её можно вырезать шип на торце заготовки.

Но оказывается при помощи небольших приспособлений, ручной циркуляркой можно сделать и паз, для «Т» образного соединения, в середине доски, который обычно делают при помощи фрезера. Достаточно ограничить передвижение ручной циркулярной пилы, на ширину паза.

Для этого изготавливаем два угольника, с прямыми углами с длинной прилегающего по длине доски бруска на размер реза циркулярной пилы. Расстояние от края подошвы, до линии реза. Один справа, другой слева, по подошве циркулярной пилы. Затем при их помощи устанавливаем ширину паза. Глубину выбираемого паза выставляем при помощи высоты погружения пилы.

Вначале делаем пропилы по толщине размера вставляемой доски или щипа. А затем проходим по середине паза несколько раз, (поперёк доски) на расстоянии пропила 2-3 мм. Образовавшиеся тонкие надрезы можно удалить при помощи молотка. Затем проходим пилой, которая ограничена приспособлением, в размере паза, вдоль доски, вычищая остатки надрезов.
Автор РВТ

Как сделать паз в брусе с использованием фрезера, ручной дисковой пилы и бензопилы

Иногда при проведении работ возникает потребность сделать в брусе паз, например, при установке внутренних перегородок или при установке дверных и оконных блоков в проемах, это необходимо для более качественного соединения элементов и улучшения внешнего вида конструкции. Также иногда бывает ситуация, когда брус с пазами нужно состыковать с обычным вариантом, в этом случае нужна продольная выборка углубления, ее мы также рассмотрим в данном обзоре.

На фото: выборка паза в брусе требует точности, любые ошибки и просчеты недопустимы

Инструмент, который может быть использован

Рассмотрим, какие приспособления могут помочь вам при проведении работ:

Тут может быть два варианта – либо полноценный станок, который может выполнять любые работы, либо ручной фрезер, с помощью которого можно быстро выполнять некоторые операции прямо на строительном объекте.

Первое решение используют профессионалы, так как цена станка велика, второй вид инструмента подойдет и для домашнего использования

В простонародье ее называют паркетка или ручная циркулярка, это очень удобное приспособление, с помощью которого можно делать вертикальные надрезы определенной глубины, паз после этого выбирается стамеской и молотком, оборудование многоцелевое, поэтому есть в наличии у многих домашних мастеров

Бензопила или электропила

Подходит для выборки пазов под внутренние перегородки, с ее помощью можно быстро сделать надрез нужной глубины, после чего необходима доработка с помощью стамески и молотка.

Тут важно хорошо управляться с бензопилой, так как без наличия определенного навыка сделать ровный надрез не получится

Молоток и стамеска

Раньше с помощью этих приспособлений выполнялись все работы с деревом, но в наше время их используют как вспомогательные элементы, так как ручной труд очень медленный и трудоемкий. Но если объем работы невелик и под рукой нет никакого электроинструмента, то можно обойтись и этими простыми орудиями

Специалисты используют специальные станки для продольного профилирования бруса

Особенности проведения работ

Так как самостоятельные работы по вырезанию продольных пазов нецелесообразны (гораздо проще приобрести пазогребневый брус, так вы сэкономите очень много времени и сил), то мы рассмотрим, как делать прорези под перегородки, рамы и т.д. Вариантов несколько, выбирайте тот, который удобнее для вас.

Брус шип-паз-шип – один из самых популярных и востребованных среди застройщиков вариантов

Использование ручного фрезера

Этот инструмент очень хорошо подходит для проведения работ своими руками по следующим причинам:

• Приспособление очень простое и удобное в использовании и может быть применено даже теми, кто никогда не выполнял подобных работ. Главное, чтобы в комплекте присутствовала инструкция, из нее вы узнаете, как подготовить оборудование к работе и как правильно использовать его для достижения нужного результата;
• Вы можете сделать паз самой разной формы. главное – приобрести фрезу нужной конфигурации. Что немаловажно, работы производятся в один проход, дополнительная доработка как в других случаях не требуется, при этом качество паза получается очень высоким;

Правильно подобранная фреза поможет без труда достичь нужного результата

• В комплекте всегда идет упор. это избавит вас от вопроса, как выпилить паз в брусе ровно, инструмент будет идти на одинаковом расстоянии от края, а значит, вырез будет ровным. Самое главное – правильно настроить приспособление перед работой, дальше можно уже не отвлекаться на это.

Прежде чем выбрать паз в брусе, отведите упор на нужное расстояние

Ручные дисковые пилы

Очень мобильное оборудование, которое может использоваться для резки элементов небольшой толщины, также ее часто используют и для целей, рассматриваемых в нашей статье, это обусловлено следующими факторами:

• Мобильность оборудования – паркетки весят немного и имеют компактные габариты. благодаря чему их можно легко переносить в нужное место и проводить резку даже в условиях ограниченного пространства;

Мобильность – вот главное достоинство данного варианта

Совет!
Такой пилой очень удобно делать пазы в оконных и дверных проемах, где места мало и расположиться с бензопилой или фрезером сложно.

• Рабочий процесс прост – вы размечаете будущие пазы, после чего производите резку по линиям. Глубина ограничена выносом диска, помните об этом факторе;
• После того, как вы сделали надпилы, необходимо с помощью молотка и стамески снять лишнее и выровнять вырез. это очень важно.

Работа с бензопилой

Этот вид инструмента есть на всех площадках, где возводятся конструкции из деревянного бруса. поэтому его можно использовать и для наших целей.

Рассмотрим, как вырезать паз в брусе данным инструментом:

• В первую очередь нужно провести разметку будущего паза. причем удобнее работать на элементах, которые лежат на горизонтальной поверхности на высоте около 1 метра. Если работа производится таким образом, то отмечайте и глубину, чтобы не пропилить слишком много;

Важно резать брус на нужную глубину

• Некоторые проводят работу полностью бензопилой. а некоторые предпочитают удалять вырезанный фрагмент стамеской для дерева;
• Если надо вырезать паз под перегородку на уже установленной стене, то необходимо провести линии, которые будут главными ориентирами и проводить резку по ним. Действуйте аккуратно, старайтесь соблюдать одинаковую глубину по всей длине, в крайнем случае, после можно подрезать отдельные участки.

Вывод

Важно вырезать пазы правильно, чтобы все соединения были максимально надежными. Выбор инструмента зависит от особенностей работ и наличия того или иного инструмента. в этой статье расскажет особенности работы с некоторыми видами инструмента.

http://rubankom.com

Использование соединений типа шип-паз в домашних условиях позволит самостоятельно создавать красивую мебель, которая так же отличается надёжностью. Даже каркасы малоэтажных домов соединяются при помощи данной схемы, особенно когда речь идёт о серьёзных нагрузках во время эксплуатации. Потому будет полезно разобраться в том, как сделать шип паз ручным фрезерами.

Используемые инструменты

Выборка материала в данном случае проводится на поверхности брусьев и досок сбоку. Главное, чтобы у предполагаемого соединения выдерживались размеры с точки зрения геометрии.

Чтобы закончить процесс при помощи фрезера, допускается применять инструменты, снабжённые хвостовиками с диаметром 8, либо 12 миллиметров. Так называемая пазовая фреза станет универсальным вариантом при выполнении работ любого вида. Устройство снабжается режущей частью, у которой основной принцип работы описывается таким образом:

1. Поверхность сбоку участвует в формировании сторон сбоку у шипа, стеновой части пазов.
2. Сторона с торцевой частью применяется при обработке дна. После этого необходимый слой материала снимается с основания шипа.

Результат – одновременное формирование на поверхности по бокам и шипов, и пазов. Для размеров допускается индивидуальная регулировка, и у владельца достаточно широкие возможности в этом смысле.

Иногда для пазов и шипов выбирают не форму прямоугольника, а вид так называемого «ласточкиного хвоста». Этот вариант актуален, если к надёжности соединения предъявляются повышенные требования. Соответственно, используемая фреза тоже называется «ласточкин хвост» в этом случае. Такая работа без проблем выполняется ручными инструментами, если возникает необходимость.

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.

Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

• Несколько направляющих, которые остаются неподвижными. Они должны быть боковыми и верхними или нижними.
• Длина у выборки регулируется за счёт использования соответствующей подвижной планки.

Для изготовления применяется следующая последовательность действий:

1. Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
2. Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
3. Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
4. Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Существует несколько моментов при изготовлении, требующих отдельного учёта:

• Верхние направляющие имеют высоту, соответствующую сумме толщины для детали под обработкой и небольшого зазора, на котором устанавливают клин, участвующий в фиксации.
• Формирующийся шип обладает определённой длиной, которая учитывается при определении толщины вырезов у боковых элементов по вертикали.

Когда используются подобные приспособлении – работа проводится с участием ручных фрезеров любой современной модели.

Следующим образом изготавливаются приспособления, если требуется использовать соединения типа «ласточкин хвост».

1. Внутри листа фанеры с несколькими слоями создаётся отверстие. Часть для резания у самой фрезы выступает из этой детали.
2. Заранее готовится фанерный лист, на нижней части которого фиксируют сам ручной фрезер. Хомуты и саморезы отлично подойдут при выполнении работы, как и крепления других видов.
3. Доска толщиной на 2,5 сантиметра крепится к фанерному листу, который в дальнейшем участвует при передвижении заготовленной детали. Функция направляющих перенимается конструкцией. Доски относятся к расходным материалам с одноразовым применением.

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

• Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
• Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
• Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
• Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
• Соединение ручного фрезера с верхними направляющими.
• При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
• Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

1. Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
2. Измерение толщины детали.
3. Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Фреза по дереву «Ласточкин Хвост»

У пазов и шипов при подобных обстоятельствах: только половина от обычной ширины. Это объясняется особенностями, которыми обладают соединения данной разновидности.

Главное – правильно настроить приспособление, зафиксировать его в подходящем положении.

Соединение в шип паз должно в результате иметь некоторый зазор. Он необходим, чтобы потом можно было удобно воспользоваться клеевым составом.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

• Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
• Точность определяется высотой фрезы, местом расположения планки.
• Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
• Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Как вырезать паз в раме вручную и без плуга

У меня есть почти каждый ручной инструмент, каждый изобретенный. Мой наставник, покойный Морис Фрейзер, говорил, что раньше можно было что-нибудь позаимствовать у следующей скамьи, но сегодня большинство плотников работают сами по себе. Если у них нет инструмента, они не смогут выполнять операцию.

В этой философии есть доля правды, но для новичков идея о том, что вам нужно сначала приобрести в магазине инструменты, прежде чем вы сможете что-либо сделать, вводит в заблуждение и обескураживает.

Когда мне нужно прорезать канавку, я беру один из моих многочисленных плугов (на самом деле Stanley 45 — не нужно затачивать какие-либо другие). Но меня научили совершенно хорошему методу, который все еще очень применим для остановленных канавок и довольно быстро для всех, кто не собирает инструменты, как я.

Наиболее распространенное использование канавки, которое я могу придумать, — это удерживание панели в раме и панельной конструкции. Дно канавки никто не видит, что облегчает задачу. Пока глубина канавки не меньше, чем необходимо для удержания панели, отделка дна не имеет решающего значения.С другой стороны, обычно рядом с панелью будет виден хотя бы один край канавки, и, если он не будет чистым, он действительно будет выглядеть ужасно.

Как сделать паз без рубанка? Первый шаг — установить мой паз / комбинированный калибр немного больше, чем долото, которым я планирую вырезать канавку. Он просто должен быть немного больше, а поскольку панели обычно расположены под углом, у вас есть большая свобода действий с шириной. Я хочу немного увеличить ширину, чтобы можно было обрезать чистую линию (как я сделал на моем пазу).С помощью набора комбинированных шаблонов разметьте паз по длине рамы. В этом случае я отцентрировал канавку и остановил оба конца. Благодаря этому методу остановка выполняется легко, и вам не нужно беспокоиться о неприглядном зазоре или пробке на конце детали. Я также провела карандашом линии разметки, чтобы видеть, что я делаю.

Вкратце, вот как сделать канавку: Используя обычное долото 1/4 дюйма, я собираюсь сделать серию долот, не особенно глубоких, каждый поднимая кусок дерева.Затем, выполняя несколько проходов, я могу легко очистить поднятые мною фишки, а затем повторить процедуру, чтобы углубиться. У меня есть склонность выполнять работу по частям по мере того, как я постоянно продвигаюсь по доске.

Я обнаружил, что периодическое переворачивание долота и измельчение частично удаленных долот помогает убрать отходы, равно как и использование долота параллельно канавке для дробления и удаления стружки. У меня появилась привычка использовать другие узкие или даже немного более широкие долота (долото параллельно канавкам) для измельчения отходов.Я делаю это в первую очередь потому, что обычно мне нужно сделать две направляющие и две стойки, чтобы закончить раму, и это снижает износ основного долота, который мне нужен. Мне не нужно останавливаться и точить.

Когда я закончу до глубины, я беру обрезное долото — самое широкое, что у меня есть — и разрезаю по линиям разметки, чтобы получить законченный чистый край.

Ваша первая реакция на этот метод может заключаться в том, что это действительно медленный способ. Абсолютно по сравнению с плугом.Этот стиль занял у меня около 20 минут. Я мог бы пойти быстрее, если бы не пытался фотографировать, но не намного. Если вы делаете такой паз с остановкой, и у вас есть рубанок, возможно, имеет смысл использовать этот метод для первого дюйма или около того на каждом конце паза, а затем пахать остальную часть. Если у вас нет стола для фрезерования, для одной маленькой коробки с дном может быть быстрее и безопаснее делать стружку вручную, чем пытаться закрепить фрезер для канавок.

Как вырезать канавку в дереве сверлом

• Facebook
• Twitter
• Pinterest

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Технический термин для вырезания канавки в древесине — «фрезерование». Маршрутизаторы — это инструменты, разработанные специально для этой цели, но они есть не у всех, и они не подходят для каждого помещения. Ручные дрели обеспечивают большую гибкость, чем фрезерные станки, и в сочетании с этим руководством их можно использовать для вырезания канавок в дереве.

Вырезание канавки в дереве сверлом

Может быть, вам нужно создать только один небольшой канал, и вы не хотите вкладывать средства в новый инструмент. Или, возможно, вам нужен паз в ограниченном пространстве, например в шкафу.Какой бы ни была причина использования сверла для вырезания канавок в дереве, для достижения наилучших результатов выполните следующие действия.

Метод первый: наклонить сверло

1. Отметить линию проточки . Для наиболее точного результата выберите металлическую линейку вместо запасного куска пиломатериала.
2. При работе с сыпучей древесиной надежно прикрепите доску к рабочей поверхности с помощью зажимов или тисков. Наденьте средства защиты.
3. Прикрепите спиральное сверло к патрону сверла .Сделанная вами канавка будет такого же размера, как диаметр сверла. Например, если вам нужна канавка ½ дюйма, выберите сверло ½ дюйма.
4. Возьмитесь за сверло доминирующей рукой . На средней или высокой скорости начните прорезание канавки, вонзив сверло в поверхность дерева под углом 90 градусов.
5. Во время сверления медленно наклоняйте сверло. Постепенно увеличивайте наклон, пока долото не станет горизонтальным. Продвигайте сверло по дереву, пока желобок не станет желаемой длины.
6. Осмотрите канавку. Наждачная бумага может использоваться для удаления заноз и сглаживания краев канавки.

Метод второй: канавки от руки

1. Выберите спиральное сверло. Для этого метода более длинные биты лучше, чем короткие. Диаметр сверла должен соответствовать диаметру канавки, которую вы пытаетесь проделать.
2. Измерьте сверло от наконечника до сверлильного патрона. Вычтите глубину канавки. В результате получается, какое количество сверла необходимо, чтобы не допустить попадания в древесину.
3. Импровизированный ограничитель глубины не позволит сверлу слишком глубоко проникнуть в древесину. Найдите или отрежьте брусок подходящего размера. Просверлите деревянный брусок и просверлите его сквозь него. Должен быть открыт только кончик насадки.
4. Дважды проверьте свой ограничитель глубины, измерив оголенный конец сверла. Он должен быть точно такого же размера, как и предполагаемый вами канал.
5. Прикрепите доску к рабочей поверхности и отметьте путь канала или канавки. Используйте карандаш и металлическую линейку.Наденьте очки и респиратор.
6. На средней или высокой скорости вонзите сверло в дерево до тех пор, пока деревянный ограничитель глубины не коснется рабочей поверхности.
7. Слегка надавливая и удерживая сверло полностью вставленным, медленно направляет сверло в сторону . Хотя сверла предназначены для вертикального нарезания, резьба также может нарезаться горизонтально.
8. Проведите импровизированным фрезером по отметке , чтобы создать желобок от руки. Не ждите идеально прямого, ровного и гладкого среза.Когда желоб достигнет желаемой длины, очистите его и обработайте наждачной бумагой.

Распространенные типы канавок в древесине

Изучение различий между типами канавок для дерева поможет вам спланировать резку и выбрать, какой метод использовать.

Шпилька

Канавка — это вырез на конце дерева. Его можно резать как с волокнами, так и против них. Стороны выемки образуют угол в 90 градусов. Шпунты всегда размещаются на концах досок и используются в столярном деле для соединения двух деревянных кусков.

Дадо

Дадо — это прорезь или траншея, проходящая через структуру дерева. По форме он бывает квадратным или прямоугольным. Дадо часто используют для поддержки стеллажей. Чаще всего их режут лезвием дадо на настольной пиле.

Столярная канавка

Хотя «канавка» может использоваться для описания любой траншеи, щели или выемки, вырезанной в древесине, она имеет дополнительное особое значение в контексте столярных изделий. Канавки проходят вдоль волокон древесины, а не поперек нее, как дадо.Вы можете использовать хороший фрезерный станок для различных столярных пазов.

Узнайте, как использовать фрезерный станок в качестве фуговального станка для деревообрабатывающих проектов.

Сверло — лучший инструмент для вырезания канавок в дереве?

Хотя в крайнем случае для создания канавки можно использовать сверло, оно не предназначено для этой цели. У других инструментов есть особенности, которые делают их более подходящими для резки определенных типов канавок.

Маршрутизатор

Если вам нужно проделать много канавок, стоит вложить деньги в фрезерный станок.Маршрутизаторы могут иметь фиксированное основание, врезное основание или и то, и другое. Выберите модель с обоими вариантами для максимального удобства использования.

Прочтите наш обзор лучшего фрезерного станка здесь.

Поворотный инструмент

Ручной ротационный инструмент с насадкой для фрезерования dremel идеально подходит для изготовления коротких каналов. Если необходимы длинные прямые бороздки, выберите другой вариант.

Настольная пила

Если вам нужно проделать длинный, идеально прямой паз с плоским дном, настольная пила — лучший инструмент для этой работы.Пазы выдвижных ящиков часто делают с помощью настольных пил.

Существует множество вариантов настольных пил — вот наше руководство, которое поможет вам выбрать.

Циркулярная пила

С точки зрения безопасности, дисковые пилы меньшего размера не подходят для выполнения канавок в древесине. Они предназначены для разрезов, которые начинаются с края доски. Хотя можно вырезать канавку в дереве с помощью циркулярной пилы, очень сложно контролировать глубину и длину.

Это правильный инструмент, только если он единственный, который у вас есть под рукой.

Погружная пила

Пила этого типа предназначена для пропила в любом месте дерева и является лучшим выбором для выполнения канавок, чем циркулярная пила. Направляющие или направляющие можно использовать для выполнения прямых и ровных канавок.

Могу ли я просверлить канавку в дереве с помощью фрезы?

Нельзя использовать фрезу для сверления канавки в дереве. Вы никогда не захотите использовать фрезу с дрелью.

Между фрезерными станками и дрелями есть несколько важных отличий.Сверло прикладывает вертикальное напряжение к дереву при более низких оборотах, в то время как фрезер прикладывает горизонтальное напряжение при более высоких оборотах. Если вы используете фрезу с дрелью, она может сломаться и стать опасным снарядом.

Заключение

Есть два простых метода, которые можно использовать для вырезания канавки в дереве с помощью сверла. Другие инструменты могут лучше подходить для этой задачи, особенно когда важны длинные, прямые и ровные канавки. Никогда не используйте фрезу с ручной дрелью.

Как вырезать канавку в дереве: 6 лучших способов

Handyman’s World является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com.

Прорезание канавок в дереве может использоваться как в декоративных, так и в функциональных целях. Они могут похвастаться красивым дизайном на полках и шкафах, а с другой стороны, они могут поддержать деревянные ручки.

Из этой статьи вы узнаете все, что вам нужно знать о вырезании канавок в древесине с помощью различных инструментов, а также шаги, которые необходимо предпринять, чтобы сделать это с помощью нескольких специальных инструментов. Также в конце будет несколько советов и хитростей.

6 лучших способов вырезать канавки в древесине

Давайте начнем с рассмотрения различных методов, которые вы можете использовать для этой задачи.

# 1 Использование маршрутизатора

Маршрутизатор — самый популярный способ вырезать канавки в дереве, так как у них есть две ручки, чтобы обеспечить надлежащий контроль и хороший захват. Также имеется гладкая опорная пластина, которая позволяет легко скользить по дереву, в котором вы режете.

Несмотря на свою популярность, многие маршрутизаторы не смогут непрерывно резать, как более тяжелое оборудование. Вы не можете произвести глубокие пропилы за один проход с помощью фрезы, поэтому на выполнение более сложных канавок может потребоваться некоторое время и усилия.

# 2 Использование настольной пилы

Другим вариантом вырезания канавок в древесине является настольная пила. Настольная пила позволяет точно и быстро прорезать множество канавок. Кроме того, настольные пилы мощные и могут резать более толстую древесину.

Однако при использовании настольных пил существует гораздо большая опасность. Вам придется довести работу до лезвия, и это может поставить под угрозу руки новичков. Кроме того, настольные пилы дороги, и их следует использовать только тем, кто занимается резкой древесины.

# 3 Использование Dremel

Этот менее известный метод отлично подходит для вырезания небольших канавок в древесине. Вы можете использовать вращающуюся коронку для небольших разрезов, и в большинстве случаев она будет работать достаточно хорошо.

Маленькие надрезы — вот и все, для чего этот инструмент подходит с точки зрения создания канавок. Длинные стрижки потребуют очень много времени, и сделать чистую стрижку таким способом практически невозможно. Таким образом, Dremels следует использовать только для канавок меньшего размера, хотя такие обстоятельства возникают довольно часто.

# 4 Использование сверла

Сверла — один из наиболее универсальных методов, которые вы можете использовать для вырезания канавок в дереве, и некоторые мастера по дереву даже предпочитают этот метод использованию фрезы. На самом деле все зависит от того, какое сверло вы используете, потому что именно так вы выбираете толщину канавки.

При этом это также главный недостаток использования дрели. Если у вас нет опыта или знаний в области нарезания канавок с помощью сверла, использование различных сверл может быть связано с большим количеством проб и ошибок, что может привести к потере большого количества древесины.

# 5 Использование долота

Зубила обычно используются для окончательной обработки канавок в древесине, но сами они могут использоваться и для основной задачи. Конечно, это ручные инструменты, поэтому единственная возможность для ошибки — это человеческий фактор, и твердые руки могут сделать несколько красивых замысловатых канавок.

Однако это, пожалуй, самый громоздкий и трудоемкий метод из всех на сегодняшний день. Нарезание канавок на более крупные куски дерева без помощи какого-либо оборудования займет много времени и будет очень сложной задачей для ваших рук.

# 6 Использование вращающегося инструмента

Эти инструменты ручные и имеют головку, которая может удерживать различные насадки, включая насадку для нарезания канавок. Использование этого метода, безусловно, может улучшить использование вашего инструмента, и, если у вас уже есть роторный инструмент, вам не понадобится совершенно новый фрезерный станок для резки канавок.

Это, конечно, альтернативный метод, который следует использовать только в том случае, если нет других доступных вариантов. Вращающиеся инструменты полезны, но на самом деле они не предназначены для выполнения канавок, так как они могут быть громоздкими и неудобными в обращении при выполнении таких разрезов.

Как вырезать канавку в древесине с помощью фрезы

Фрезеры — это самый простой способ прорезания канавок в древесине. Инструмент оснащен мощным двигателем, который предназначен для вырезания канавок в древесине и является подходящим инструментом для этой конкретной задачи. Теперь давайте рассмотрим шаг за шагом, как вырезать канавку в древесине с помощью фрезы.

Шаг 1. Отметьте вашу заготовку

Как и многие другие задачи по резке, первый шаг при вырезании канавок в древесине с помощью вашего фрезерного станка — это решить, где именно вам нужно вырезать.

Измерьте точную область, в которой вы хотите работать, и острым карандашом сделайте отметки на дереве с того места, где вы начнете. При необходимости можно также утолщить эту область острым ножом.

Шаг 2: Выберите подходящую модель и насадку

Ваш выбор насадки будет зависеть от того, какой длины или глубины необходимо прорезать канавку. Существует множество различных насадок на выбор, поэтому обязательно проведите небольшое исследование и выберите правильную насадку для маршрутизатора для работы.

Также убедитесь, что у вас правильная модель для работы. Маршрутизаторы бывают разных видов, и вы должны выбрать тот, который вам наиболее удобен и подходит для той работы, которую вы пытаетесь выполнить.

Шаг 3: Начало прорезания канавки

Теперь, когда все шаги по подготовке фрезы выполнены, установите инструмент в отмеченную область и начните резать древесину до тех пор, пока не начнет формироваться канавка.

Продолжайте осторожно повторять эти движения, пока не добьетесь желаемой глубины и длины канавки.

Как вырезать канавку в дереве с помощью настольной пилы

Теперь давайте посмотрим, как использовать настольную пилу для этой задачи.

Шаг 1. Установите высоту полотна

Установите высоту полотна настольной пилы на необходимую глубину канавки. Под настольной пилой будет рычаг или ручка, которая поднимает или понижает высоту полотна, чтобы вы могли отрегулировать его до нужной глубины канавки.

Затем зафиксируйте эту высоту, чтобы лезвие не соскользнуло и не упало во время прорезания канавок.В зависимости от ширины разреза, который вы хотите сделать, вы можете использовать лезвие дадо.

Шаг 2. Отметьте пятна на дереве

Теперь, когда вы подготовили пилу, пора подготовить древесину.

Положите деревянную доску на бок и с помощью линейки или линейки наметьте на стороне доски линию такой же длины, какой должна быть ваша канавка. Затем отметьте другой конец дерева, чтобы точно выровнять срез.

Шаг 3: Совместите древесину с лезвием

Прижмите древесину к упору настольной пилы так, чтобы она плотно прилегала к нему.Затем ослабьте упор, чтобы можно было отрегулировать его так, чтобы он располагался дальше или ближе от полотна пилы.

Продолжайте регулировку упора до тех пор, пока ваша отметка на доске не совпадет с лезвием пилы, и, наконец, затяните упор настольной пилы, чтобы он не сдвинулся и не упал во время прорезания канавки.

Шаг 4: Начало прорезания канавки

Теперь начните вдавливать древесину в лезвие и начните прорезать канавку. Используйте толкатель для дерева или аналогичный инструмент, чтобы медленно протолкнуть древесину и, при необходимости, переверните древесину и вырежьте канавку с другой стороны, чтобы завершить задачу.

Убедитесь, что лезвие работает на полной скорости, когда вы начинаете резку, и что вы полностью выключили его, когда закончите проект.

Как вырезать канавку в дереве с помощью сверла

Наконец, давайте подробно рассмотрим, как выполнить эту задачу с помощью сверла.

Шаг 1. Получите правильное сверло

Большинство плотников будут использовать сверло 1/2 дюйма, но убедитесь, что вы выбрали правильное сверло для той работы, которую пытаетесь выполнить. Когда у вас будет подходящая насадка, вставьте ее в сверло и затяните.Для более крупных проектов потребуются сверла большего размера, но для большинства небольших задач вполне подойдет обычный 1/2 дюйма.

Шаг 2: Просверливание крошечной выемки в древесине

Нажмите на спусковой крючок сверла с небольшим усилием, чтобы образовалась небольшая выемка в том месте, где вы хотите начать рез. Это похоже на отметку карандашом места, где вы хотите начать разрез, как в предыдущих методах выше, но вы можете использовать сам инструмент, чтобы сделать отметку.

Шаг 3. Наклоните сеялку

Медленно наклоните сеялку вниз, продолжая при этом работать.В конце концов, вы должны полностью наклонить сверло так, чтобы его сторона вращалась относительно дерева. Здесь вы начинаете видеть, как в древесине прорезается канавка.

Шаг 4. Вставьте сверло в горизонтальное положение

Добавьте немного давления на сверло в горизонтальном направлении, пока оно лежит на деревянной доске. Спиральные надрезы на сверле врезаются в древесину и образуют канавку, длина которой равна длине сверла.

Полудюймовые биты сделают канавку длиной примерно 6 дюймов, поэтому еще раз убедитесь, что у вас есть сверло подходящего размера, или будьте готовы сделать несколько разрезов, если канавка недостаточно длинна.

Шаг 5: Добавьте глубину

Теперь канавка в основном закончена, и все, что вам нужно сделать, это протолкнуть сверло настолько, насколько это необходимо, чтобы получить желаемую глубину резания. Это хорошая вещь в использовании дрели, так как вы можете контролировать глубину прорезания канавки, не беспокоясь о том, что дерево перевернется.

Ошибки, которых следует избегать, советы и хитрости

Для вырезания канавок в древесине часто требуется использование некоторых электроинструментов, поэтому в первую очередь всегда читайте руководства пользователя и убедитесь, что используете эти инструменты с максимальной безопасностью.

Одна классическая ошибка, с которой сталкиваются многие новички при использовании фрезерного инструмента, заключается в том, что они неправильно собирают насадку или просто используют неправильную насадку вместе. Большинство маршрутизаторов будут поставляться с несколькими различными насадками, которые они могут использовать, поэтому, прежде чем вы начнете резать куски дерева, обязательно проведите небольшое исследование и посмотрите, какие насадки используются для различных типов канавок, которые они могут сделать.

Что касается использования настольных пил для резки канавок, полезным советом является то, что вы можете прикрепить любое пильное полотно, которое используется для резки дерева, чтобы сделать канавки.Однако имейте в виду, что пильные полотна с плоской кромкой имеют плоское дно, а пильные полотна под углом — закругленные.

Кроме того, в «Шаге 3» использования настольной пилы упоминаются заборы для плотного удержания вашей древесины. Некоторые настольные пилы не имеют этого ограждения, но вместо этого вы можете использовать прямой кусок обрезков древесины в качестве ограждения в этом случае.

Наконец, и это касается любого проекта по рубке леса, не забудьте надеть защитные очки, чтобы защитить глаза от опилок и случайных обломков дерева.Также неплохо надеть маску, чтобы защитить легкие от вдыхания этих опилок.

Резюме

Надеюсь, теперь у вас есть все знания, необходимые для того, чтобы начать вырезать канавки в древесине наиболее подходящими для вас методами. Будь то обычный фрезерный инструмент или более узкие методы с использованием дрели или настольной пилы, теперь вы можете в идеале использовать любой из трех.

Обязательно как можно точнее следуйте инструкциям по использованию каждого из этих инструментов и всегда соблюдайте все меры безопасности, связанные с использованием любого вида электроинструментов.

Наконец, помните об ошибках, которых следует избегать, советах и ​​уловках, когда дело доходит до вырезания канавок в дереве, и вы сразу же станете профессиональным мастером!

Варианты разделочной доски

Желобки для сока Канавки

для сока — это углубления на 1/2 дюйма или 5/8 дюйма, которые следуют за внешним краем разделочной доски. Мы также предлагаем колодцы для сока, где сок в канавке объединяется в колодец для сока. Juice Groove служит местом для любых соков, масел, других жидкостей или отдельных кусочков пищи, которые нарезаются и собираются вместе, чтобы они не мешали разрезаемой пище.Groove также уменьшает количество проливов при резке, сохраняя кухню пользователя намного более чистой, чем без нее. Juice Grooves незаменимы для поваров и тех, кто часто готовит. Канавки для сока создаются с помощью фрезы с желаемым размером бит, чтобы вырезать линию, следующую за внешним краем доски, с инкрустацией на 1/2 дюйма или 5/8 дюйма. Глубина канавок для сока и радиус сока варьируются в зависимости от размера доски.

Желоб для сока Стандартный отсек Угловой отсек

Захваты для пальцев / захваты для рук Захваты для пальцев и ручки

— это углубления фрезера по бокам и сквозь разделочные доски, которые служат для удержания доски во время использования или для транспортировки.Захваты необходимы для переноски разделочных досок по кухне или от столешницы к столешнице. Finger Grips, как и Juice Grooves, создаются с использованием маршрутизатора с заданным битовым размером. Маршрутизатор вырезает отверстие и соответственно расширяет его. Глубина и размер этих захватов различаются в зависимости от размера доски, но ширина одинакова для всех размеров доски.

Паз для пальца

Паз для пальца

Ручки из нержавеющей стали с отверстием для пальца

Ноги Ножки для разделочной доски

доступны в двух вариантах: деревянные ножки для булочек, которые доступны из всех пород дерева, и силиконовые ножки, которые доступны в черном или прозрачном цвете.Деревянные ножки для булочек — это маленькие закругленные ножки с резьбовыми болтами, которые используются для установки. Точно так же силиконовые ножки представляют собой небольшие округлые силиконовые детали с металлической резьбой для установки. Деревянные ножки для булочек имеют диаметр 1-3 / 4 дюйма и высоту 7/8 дюйма. Силиконовые ножки имеют диаметр 1-1 / 4 дюйма и высоту 3/8 дюйма.

Силиконовые ножки для деревянных булочек

Как сделать соединения языка и паза

Пазогребневое соединение добавляет прочности и точного совмещения.

Шип-пазовые соединения на самом деле представляют собой паз-шиповые соединения — просто очень-очень длинные — с разными названиями компонентов, которые более точно описывают их внешний вид и характер. Шпунт аналогичен шипу, и его размер точно соответствует соответствующему открытому пазу — пазу. Однако там, где для придания прочности и жесткости заготовкам, обычно соединяемым под прямым углом, используется паз-шип, хорошее соединение паз и паз обеспечивает соединение параллельных заготовок.Таким образом, это соединение выбора при склеивании приклеиваемого материала кромка к краю для создания более крупных панелей. Шип-паз прочнее простых стыковых соединений из-за увеличенной поверхности склеивания и механического сцепления двух сопрягаемых деталей. В качестве бонуса язычок также служит для идеального выравнивания заготовок во время склеивания для получения гладкой поверхности. Паз-паз — одно из самых основных и полезных сочленений; Каждый плотник должен уметь распиливать их на настольной пиле.

ШАГ 1: Надрезы, сделанные при создании двух сопрягаемых деталей пазогребневого соединения, являются непроходными, что означает, что пильный диск никогда не проходит через всю древесину.Из-за этого это один из редких случаев, когда вам придется снимать защитный кожух с настольной пилы. К счастью, древесина сама по себе покрывает лезвие почти всегда во время резки. Как и его двоюродный брат — паз и шип, хорошее пазогребневое соединение имеет аналогичный размер, при этом шпунт составляет примерно 1/3 толщины соединяемого материала. Таким образом, для типичной панели 3/4 дюйма подойдет шпунт и соответствующая канавка 1/4 дюйма. Чтобы сделать эти разрезы, я установлю одно из внешних лезвий моего набора дадо, толщиной 1/4 дюйма, в пилу.

ШАГ 2: Поднимите лезвие на 1/4 дюйма и заблокируйте его. Теперь ослабьте параллельный упор и, прижав заготовку к нему, отрегулируйте его так, чтобы лезвие попадало в центр дерева, как на фото 2. Здесь нет необходимости измерять: просто смотрите на него, пока он не будет находиться в центре, и зафиксируйте упор. место. Дело в том, что даже при тщательном измерении невероятно сложно точно центрировать этот разрез, поэтому мы воспользуемся уловкой старого краснодеревщика.

Шаг 3: Включите пилу и пропустите заготовку, чтобы создать канавку.На фото 3 я использую магнитную перину, чтобы плотно прижимать заготовку к параллельному упору. Теперь давайте настроим эту канавку, чтобы точно отцентрировать ее. Оставив забор и перину на месте, переверните доску противоположной стороной к забору и пропустите через нее второй раз. Двойные проходы создают идеально отцентрованную канавку.

ШАГ 4: Теперь займемся вырезом язычка в сопрягаемой заготовке. Поскольку мы дважды пропустили первую заготовку, эта канавка, вероятно, всего лишь на волосок больше 1/4 дюйма.Нет проблем, просто отодвиньте упор и положите первую заготовку на лезвие, как на Фото 4. Разблокируйте и отрегулируйте высоту лезвия, если необходимо, так, чтобы верхняя точка зуба доходила только до края этой канавки и фиксировалась опять таки. Что бы вы ни делали, не поднимайте лезвие слишком высоко, иначе у вас будет слишком узкий язык. Если вы не уверены, ошибитесь; если полученный язык получился слишком толстым, всегда можно сделать его тоньше.

ШАГ 5: Чтобы подготовиться к распилу, снова не будем замерить.Вместо этого установите жертвенное лицо сбоку от вашего параллельного забора. Обратите внимание на фото 5, что я поместил заготовку напротив упора, чтобы точно установить зажимы. С прикрепленным жертвенным лицом сдвиньте направляющую планку, пока она не поцелует лезвие. Не туго, не свободно — вы просто хотите, чтобы дерево жертвенного лица едва соприкасалось, а затем закрепите его. Это лезвие размером 1/4 дюйма прорежет шпунт высотой ровно 1/4 дюйма, что соответствует глубине ранее нарезанной канавки.

ШАГ 6: Включите пилу и пропустите заготовку, чтобы прорезать первую поверхность, образуя канавку вниз по краю, чтобы сформировать половину язычка.Завершив разрез, переверните заготовку встык и повторите разрез на том же крае противоположной грани, образуя готовый язычок.

ШАГ 7: Проверьте посадку полученного соединения, вставив одну заготовку в другую, как на фото 7. Если вы допустили ошибку на нижней стороне и язычок не вошел, слегка приподнимите лезвие и повторите оба разреза. Старайтесь регулировать лезвие только по волосу за раз; легко зайти слишком далеко и получить язычок, который не входит в канавку плотно.

ШАГ 8: Чтобы собрать панель, нанесите клей на стыковые кромки стыка и плотно вставьте шпунт в паз. Теперь просто закрепите сборку и дайте высохнуть, как на фото 8. На этой последней фотографии нужно отметить два важных момента. Во-первых, посмотрите, как я установил зажимы на противоположных сторонах панели? Это помогает равномерно распределить усилие зажима. Если вы поместите все зажимы на одну сторону, края панели будут вытягиваться в этом направлении, что приведет к образованию чашеобразной формы после затвердевания клея.Перестановка зажимов с одной стороны на другую помогает предотвратить это. Вы также можете видеть, что я не пытался выровнять концы деталей; на самом деле одна заготовка немного длиннее другой, потому что именно так я обрезал рабочий припуск. При изготовлении панелей всегда лучше использовать детали, которые несколько превышают размер, а затем обрезать всю панель до нужного размера. Это создает очень гладкий конец панели без каких-либо различий в стыке между двумя заготовками.

Как вырезать канавку в древесине без фрезера

Итак, ищете решение без фрезерования для прорезания этих канавок? Что ж, это возможно! Мы поможем вам и позаботимся о том, чтобы задача была выполнена.Даже настройка набора дадо отнимает много времени, особенно когда ваш проект должен быть реализован в короткие сроки. Так что давайте найдем выход!

Как вырезать канавку в дереве без фрезы

Для этой задачи мы будем использовать настольную пилу. По завершении работы вы сможете легко выполнить эти мелкие канавки и фрезерные соединения без использования фрезерного станка по дереву. Этот трюк может работать даже с деревом нестандартного размера с помощью лезвия, присутствующего в пиле.

Шаги, которые необходимо выполнить для выполнения пропила без фрезерования по дереву, приведены ниже:

1. Первым делом здесь сделаем распорку.Для этого возьмите один кусок дерева, который вы хотите вставить в паз. Затем вырежьте древесину толщиной с лезвие, соблюдая глубину 1 дюйм прямо здесь. Следовательно, разрез должен быть всего на 1 дюйм над поверхностью.
2. Во-вторых, вы должны сделать отметку вдоль разреза, сделанного на первом этапе. Воспользуйтесь ножом или острым карандашом и сделайте отметку. Глубина лезвия должна соответствовать глубине канавки. Это не должно быть более 1/3 всего запаса. Это важно, если вы хотите сделать паз без использования Wood Router.
3. Теперь на сцену выходит пила. Вам необходимо отрегулировать ограждение так, чтобы лезвие правильно выровнялось с отмеченной канавкой. После этого зафиксируйте в нужном месте. Прокладку следует установить вне зоны забора и с помощью зажима заблокировать весь комплект. Наконец, сделайте разрез.
4. Следующий шаг — сделать второй надрез. Для этого снимите распорку и установите упор на упор. После этого непрерывно выполняйте аналогичные разрезы, чтобы получить гладкую поверхность.Это позволит полировать поверхности.
5. Когда все сделано с канавкой, вы можете использовать стамеску или наждачную бумагу для удаления выступов на нижней стороне.
6. Вы можете попробовать тот же процесс приготовления кроликов. Шпунты представляют собой односторонние канавки.

Узнайте больше: 10 лучших обзоров фрезерных станков по дереву за 2018 год — НЕ покупайте перед прочтением этого

Таким образом, вы можете вырезать канавки без использования фрезерного станка по дереву.Рекомендуется использовать Rip blade вместо комбинированного лезвия. Перед покупкой любого маршрутизатора необходимо прочитать обзоры маршрутизаторов Wood Router, чтобы лучше понять ситуацию. Потому что последний оставляет на поверхности гребни, которые могут привести к неправильному клеевому соединению.

Есть ли еще какая-нибудь крутая идея получить Grooves в отсутствие Wood Router? Поделитесь с нами своими советами и предложениями, комментируя этот пост ниже. Чтобы узнать больше о похожих статьях, посетите HomeFrik! Следите за обновлениями.

Столярные изделия для языка и пазов | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки.Однако это не влияет на наши рекомендации.

Есть много способов разрезать этот популярный стык «край к краю».

Билла Хилтона
из апрельского номера 2005 г.

При настройке настольной пилы на разрезание стыка просто проверьте положение направляющей планки для паза. Наведите взгляд на конец ложи и совместите проведенную на нем осевую линию с центром резака. Двухпроходная процедура центрирует канавку и устраняет необходимость в пробных надрезах.При выполнении соединения (справа) ваша цель — плотная прессовая посадка. Это первая попытка — честно!

Пазогребневое соединение — это краевое соединение с механической блокировкой. Кромка одной доски имеет бороздку. Соответствующий язычок формируется на краю ответной платы. Шпунт входит в паз, и доски стыкуются.

Вероятно, вы больше всего знакомы с многочисленными применениями швов в строительстве, например, для настила полов и панелей. В мебельном производстве шип и паз отлично подходят для приклеивания кромок.При точном разрезе стык гарантирует, что грани прилегающих досок легко сходятся заподлицо и что они не могут выскользнуть из выравнивания при установке и затягивании зажимов. Когда зажимы оторвутся, достаточно немного поскрести и отшлифовать вручную, прежде чем двигаться дальше.

Обрезка стыка
Обдумайте конструкцию стыка, прежде чем настраивать его на резку. Хорошие пропорции необходимы для создания прочного сустава, но также важна его цель. Общее правило гласит, что у вас должен быть квадратный язычок, который составляет примерно одну треть толщины приклада и центрируется на краю.Работает с прикладом 3⁄4 дюйма, который заменяется на шпунт толщиной 1⁄4 дюйма на длину 1⁄4 дюйма и соответствующей канавкой.

Более длинный язык (например, 1⁄2 дюйма) может сломаться в плече. Также стенки глубокого паза могут потрескаться. Но гребень и паз для склейки панели — просто для совмещения и выравнивания граней — требует только небольшого язычка. Все, что требуется, — это 1⁄8 дюйма.

Соединение должно быть плотно прилегающим: если вам нужно сбить части вместе, а затем изо всех сил пытаться их разделить, соединение слишком тугое.Язычок, который на волосок слишком толстый для канавки, может на самом деле сесть, но он вызовет нагрузку на боковые стенки канавки и может со временем вызвать их раскол. С другой стороны, вы не хотите, чтобы шпунт дребезжал в канавке, особенно там, где соединение предназначено для совмещения и выравнивания поверхностей во время сборки.

Вы можете разрезать пазогребневые соединения настольной пилой, фрезером или фрезером, как ручным, так и настольным. Я собираюсь сосредоточиться на настольной пиле и фрезере.

Нет четкого правила, какую половину сустава вы разрезаете в первую очередь.Я предпочитаю сначала сделать канавку, потому что считаю, что под нее легче вставить шпунт, чем наоборот.

На настольной пиле
Чтобы сделать паз и паз на настольной пиле, используйте резак dado, а не обычное лезвие (если только ваш приклад не имеет толщины 3⁄8 дюйма или меньше). Я использую две наружные фрезы для получения ширины реза 1⁄4 дюйма при работе с прикладом 3⁄4 дюйма. Более толстая ложа требует более широкой канавки.

Жертвенная облицовка параллельного упора сохраняет режущий инструмент дадо и упор, но позволяет регулировать ширину реза с помощью положения упора.Это больше, чем просто облицовка, мина огибает забор; один фиксирующий зажим обездвиживает его.

Установите следующую высоту фрезы — от 1⁄4 ″ до 3⁄8 ″ оптимально для соединения, которое должно быть собрано без клея. Если вы делаете клеевой шов, неглубокая канавка в 1⁄8 дюйма — это все, что вам нужно.

Установите параллельный упор в нужное положение, стараясь расположить его по центру канавки на заготовке. Сделайте пробный надрез и измерьте выступы канавок штангенциркулем. Отрегулируйте установку упора, чтобы отцентрировать пропил как можно ближе, затем отцентрируйте его, сделав два прохода на каждой доске.Когда вы будете довольны образцами, сделайте канавку на каждой заготовке.

Используйте деталь с канавками, чтобы установить ограничитель для прорезей под шпунт. Совместите крайний внешний зуб фрезы с внутренней стенкой канавки. На этом этапе может потребоваться пробный разрез и некоторая тонкая настройка, чтобы правильно подогнать соединение.

Для перехода на язычкообразную установку высота фрезы не меняется. Используйте канавку для образца, чтобы установить упор, совместив внешний край фрезы с кромкой канавки для образца, как показано ниже.Возможно, вам понадобится жертвенная облицовка на вашем заборе, как показано на фотографиях.

Шпунт, вырезанный на каждом краю доски, образует язычок. Разумно вырезать образец и проверить его соответствие, прежде чем вырезать всю свою работу.

Вырежьте образец шпунта и вставьте его в канавку. Проведите работу вдоль ограждения, отрезая одно плечо, затем поверните работу и повторите разрез, чтобы сформировать второе плечо, как показано ниже. При необходимости отрегулируйте положение упора, чтобы оно хорошо прилегало.

С маршрутизатором
Использование маршрутизатора дает вам больше возможностей с точки зрения подхода и резаков.Вы можете работать на столе маршрутизатора или вы можете перемещать портативный маршрутизатор через доски с растениями.
Если вы собираетесь использовать первый подход, вы можете разрезать пазогребневые соединения с помощью прямой насадки, пазового фрезы или специального узла или набора пазогребневых фрез. Если вы хотите использовать портативный маршрутизатор, я бы порекомендовал использовать пазорез.

Когда вы используете прямую коронку, изменение положения упора для режущих языков может стать проблемой с оптической точки зрения. Наведитесь поперек долота на рифленый образец, чтобы выполнить начальную настройку.Отрежьте образец язычка и при необходимости отрегулируйте положение упора на основе испытательного фитинга.

Использование прямой биты: с другой стороны, вы используете обычную биту, которая имеет множество применений. С другой стороны, в зависимости от твердости вашей ложи вам может потребоваться сделать более одного прохода за один проход, чтобы достичь полной глубины. Это может вызвать проблемы с последовательностью работы, особенно при работе с большим количеством деталей. В частности, вы должны сделать проход на каждой заготовке, отрегулировать глубину резания, а затем сделать второй проход на каждой заготовке.

Использование прямой насадки для прорезания пазогребневого соединения на портативном фрезере требует балансировки инструмента на узких краях, что является сложной задачей. Разрезание стыка на фрезерном столе с помощью прямой фрезы имитирует использование фрезы dado на настольной пиле.

Элементы управления резанием следующие: выступ сверла над столешницей определяет длину гребня / глубину канавки. Положение ограждения контролирует поперечное размещение разреза. Вы режете оба элемента, работая по краю, лицом к забору.

Два прохода формируют язык. Обратите внимание, что разрез находится на стороне ограждения работы. Кроме того, стол настроен таким образом, чтобы не допустить остановки резки. Хотя это и не нулевой зазор, проем в столешнице сведен к минимуму, а облицовка ограждения бесшовная.

Последовательность установки и режим резки также имитируют подход настольной пилы:
• Установите сверло и отрегулируйте его удлинение.
• Установите упор для канавок. Закрепив один конец упора, поверните свободный конец, чтобы совместить осевую линию образца заготовки с центром сверла.Вспомогательные покрытия на упоре и столешнице уменьшают размер или устраняют отверстие для долота, чтобы предотвратить зависание заготовки.
• Обработайте канавки, легко центрируя их, сделав два прохода.
• Переставьте ограждение для язычков.
• Обработайте язычки, выполнив два прохода по каждой заготовке.

Использование пазореза. Альтернативой, которая одинаково хорошо работает как с настольными, так и с портативными маршрутизаторами, является пазорез. С другой стороны, он легко прорежет канавку на всю глубину.Это хороший выбор для тонких материалов, поскольку доступны различные щели шириной менее 1⁄4 дюйма. Однако не существует отдельных фрез шириной более 1⁄4 дюйма. Для получения канавки шириной более 1⁄4 дюйма требуется сборка с двумя или более фрезами на оправке.

Пазогребневое соединение требует точности посадки, а не точности размеров. Как и в случае с другими установками, я слежу за высотой паза по отношению к центральной линии, отмеченной на рабочем образце. Канавка центрируется с использованием двухпроходной рабочей последовательности, и точная ширина канавки имеет незначительное значение.

При резке долбежным станком длина гребня / глубина канавки контролируется направляющим подшипником или упором, а положение надрезов на краю заготовки регулируется регулировкой удлинения долота. Все разрезы выполняются плоской работой на столешнице или фрезером на лицевой стороне доски.

Начните с прорезания канавки. Положите приклад ровно на столешницу рядом с ножом и поднимите или опустите нож, пока его кончик не окажется по центру края ложи. Отрегулируйте упор на желаемую глубину пропила.Протяните приклад через столешницу, плотно прилегая к упору, чтобы сделать разрез.

С пазовым резаком работа ложится на поверхность стола на всем протяжении резки. Точно отцентрируйте пропил обычным способом: выполняйте проходы по обеим сторонам. Второй проход, вероятно, немного расширит канавку, но обеспечит ее центрирование.

Как и в случае с прямым сверлом, вы можете использовать двухходовой подход для центрирования канавки. Сделайте один проход лицом к столешнице, второй — спиной к столешнице.Канавка будет, скорее всего, немного шире 1⁄4 дюйма, но по центру. Затем вставьте язычок в эту канавку.
Когда вы переключаете настройку для резки язычков, оставьте настройку упора в покое. Положите образец с канавкой рядом с битой и опускайте его до тех пор, пока режущий наконечник не совместится со стенкой канавки, которая находится ближе всего к столешнице. (Вы же не хотите застревать в ловушке.) Отрежьте тестовый язычок и при необходимости отрегулируйте настройку, чтобы он соответствовал канавкам.

Всегда делайте язычковые пропилы, когда резак опущен на стол, а не зажимайте работу между ним и столом.Как и в случае с другими наборами инструментов, для начальной настройки вы используете образец с канавками. (У этого фрезерного стола есть верхний регулятор.)

Специальные пазогребневые фрезы: большинство производителей долот продают отдельные долота или наборы долот, разработанные специально для обработки пазогребневых соединений. Большинство дает вам две отдельные насадки, одна для прорезания канавок, а другая для шпунта. Преимущества:
• Вам не нужно «подогнать» шпунт к канавке. Сразу после установки фрезы произведут оптимально подогнанный стык.При условии, что биты имеют достаточную емкость для обработки заготовки толщиной более 3⁄4 дюйма, и если вы помечаете ориентир — и обращаете внимание на метки во время работы — смещение канавки и шпунта не должно быть проблемой.
