КАК СДЕЛАТЬ САМОДЕЛЬНУЮ АНТЕННУ СВОИМИ РУКАМИ

КАК СДЕЛАТЬ ТЕЛЕВИЗИОННУЮ АНТЕННУ САМОМУ СВОИМИ РУКАМИ

Доброе время суток, уважаемый читатель!

Сегодня мы рассмотрим как самостоятельно в домашних условиях сделать ТВ-антенну своими руками. Естественно, изготовление более сложных в техническом плане антенн, принимающих сигнал со спутников, требует достаточно серьезной технической эрудиции, ну и, конечно, оборудования (как минимум, декодера для расшифровки сигнала). Поэтому мы оставим вопрос изготовления подобных антенн профессионалам, а мы же рассмотрим как сделать простую самодельную антенну в домашних условиях из подручных средств.

На самом деле, самую примитивную антенну можно изготовить из простого куска медной проволоки: взяли, отрезали от нее кусок размером 50-60 см., и вот вам уже простая антенна, способная принимать сигнал. Однако функциональность подобной антенны, как вы понимаете, весьма ограничена. Для более устойчивого приема телевизионного сигнала необходимо сделать немного более сложную конструкцию. Причем из материала, который доступен абсолютно всем – из пивных банок. На первый взгляд может показаться, и не без доли правды, что идея изготовления антенны из пивных банок могла прийти в ум только стабильно выпивающего русского инженера на закате лет, сидящего в кресле и попивающего этот славный напиток… И вдруг футбольный матч «Реал» – «Барселона», прерывается из-за плохого сигнала. Возможно, так оно и было… История создания первой ТВ-антенны из пивных банок, увы, уходит в коллективное инженерное бессознательное, однако свою эффективность данная конструкция показала весьма поразительную. Естественно, конкуренцию со спутниковыми антеннами данная конструкция не выдержит, и канал ВВС вы смотреть не сможете. Но смотреть большинство российских каналов, не требующих декодера, вполне очень даже. А сделать такую антенну из банок проще простого: купите для начала 2 банки пива, кальмарчиков, семечек и … посмотрите на рисунок, который приведен ниже.

Да, и еще вам понадобиться коаксиальный кабель, найти который весьма просто в любом магазине электроники. Вся «соль» изготовления такой антенны в строгом совпадении объема тары с волновым сопротивлением кабеля 75 Ом. Соедините данную антенну с телевизором, и наслаждайтесь.


Однако для более тонких любителей телевизора такая конструкция, конечно, покажется не достаточной. Ну что же… если есть терпение, немного времени и желание его использовать, можно сделать своими руками и более сложную антенну. Посмотрите на ниже приведенный рисунок. Изготовление подобной антенны действительно не займет слишком много времени. Конструкция, безусловно, более сложная по сравнению с антенной из пивных банок. Однако не настолько, чтобы ее не смог сделать любой начинающий радиолюбитель.

Итак, как же сделать такую антенну? Наружное кольцо антенны (3) необходимо сделать из алюминиевой или медной трубки (диаметром 15 – 18 мм.). Также изготавливаются из меди или алюминия две скобы толщиной 5 мм (1).

Нужно сделать также небольшую площадку из текстолита толщиной 10 мм (2). Затем нужно закрепить с помощью болтов площадку(2) к скобам (1). Далее привариваются медные или алюминиевые трубки (4) диаметром не более 5-8 мм. с шагом 36 градусов. В общей сложности, таких трубок должно быть 10 штук. Данные трубки затем соединяются между собой трансформаторным проводом, строго выдерживая диаметр 1200, 1000, 800, 600, 400, 200. Места соединения данных трубок хорошо привариваются или припаиваются. А затем наматывается антенный провод к болтам на скобах. Все – антенна готова! Чем выше будет располагаться такая антенна, тем качественнее будет звук и изображение. Желательно разметить ее на вращающейся мачте, чтобы иметь возможность регулировать сигнал. Надо сказать, что такая антенна неплохо показала себя при работе с нашими телевизорами. Но нужно понимать, что ее работа во многом зависит от состояния атмосферы, а именно когда электромагнитное излучение имеет наименьшее поглощение. Поэтому естественные погодные пертурбации будут имеет определенное влияния на функционирование такой антенны.

По сути, изготовление такой антенны напоминает плетение своеобразной паутины, в которую затем мы будем ловить сигнальных «мух» и преобразовывать их в звук и изображение. Поэтому телелюбителям-паукам желаю успехов в плетении своих узоров и удачной охоты!



Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля


Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны


Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы



Смотрите видео инструкцию изготовления антенны


Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Как сделать телевизионную комнатную антенну для приема цифрового сигнала

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790–МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату


петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

Как сделать антенну для телевизора своими руками

Как сделать антенну для телевизора своими руками из подручных материалов

Одним из самых популярных материалов для изготовления антенны являются обычные банки из-под пива, спрайта, или колы. Такое устройство можно легко сделать, даже находясь на пикнике и потратив на весь процесс не более 10 минут.

Что нужно:

Совет! Вместо палки можно использовать и обычную вешалку для одежды, которую будет удобнее вешать.

Чтобы создать такое устройство, нужно прикрепить с помощью изоляционной ленты банки к доске на расстоянии, примерно, 7 см. Затем вкрутить в банки саморезы и прикрепить к ним кабель антенны (если остались колечки для открытия банки — прикрутить можно к ним).

Для обеспечения стойкости приемника, необходимо надежно привязать/приклеить кабель к бруску.

Если антенна будет находиться на улице, то соединение следует хорошо защитить от непогоды с помощью большой пластиковой бутылки, предварительно отрезав у нее дно и горлышко. Далее нужно протянуть кабель через проделанное отверстие в бутылке и вылить кипяток на этот участок, чтобы обеспечить расплавленным пластиком полную герметизацию.

Теперь остается только подключить антенну к телевизору и ловить сигнал. Для его усиления можно задействовать не 2, а 4 или даже 6 банок.

Вот что должно получиться в итоге:

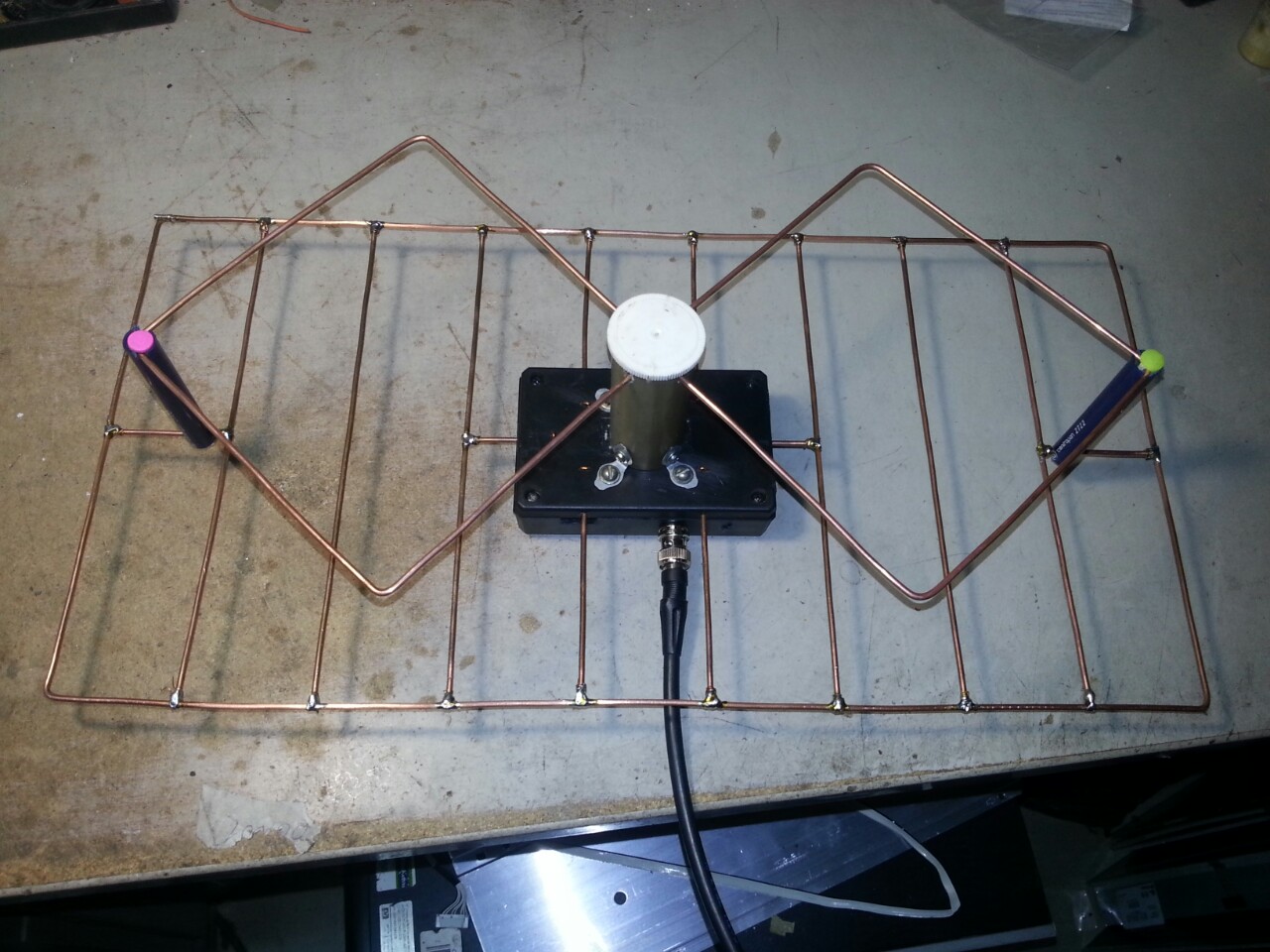

Антенна с более мощным сигналом

Для обеспечения стабильного сигнала, нужна более совершенная конструкция, которую также можно попробовать сделать своими руками.

Для этого нужно изготовить металлический контур и соединить с ним с помощью пайки изолированный кабель. Чтобы обеспечить надежное соединение, необходимо предварительно зачистить жилы кабеля и скрутить их в кольца и закрепить на контуре.

Эта конструкция устанавливается на деревянное или пластиковое основание и выносится, к примеру, на балкон.

Совет! Чтобы увеличить мощность сигнала, можно воспользоваться электронным усилителем.

Элементарные способы

Кроме уже перечисленных, существуют также и другие, более простые, способы, позволяющие быстро сделать антенну.

Для воплощения одной из таких идей в жизнь, понадобится проволока (ни в коем случае не алюминиевая) из меди или латуни. Проволоку нужно зачистить и один из ее концов прикрепить к трубе или батарее, а второй вставить в разъем телевизора. С помощью этого способа можно обеспечить стабильные по своей мощности 5 каналов. В данном случае труба является хорошим усилителем нужных частот.

Второй способ подойдет тем, у кого есть балкон. Понадобится проволока, которую нужно будет соединить с бельевыми струнами на балконе, второй — с разъемом телевизора. С помощью этого метода можно увеличить количество каналов и качество показа.

Как сделать спутниковую антенну

Этот вариант подойдет для тех, кто живет в удаленных от мегаполисов населенных пунктах и не имеет возможности приобрести дорогую спутниковую антенну. Однако ее также можно изготовить своими руками. Особенно будет на руку, если неподалеку находится телевышка или высокое здание, что позволит усилить сигнал.

Для создания данной конструкции понадобится:

Для начала нужно измерить расстояние между спицами, а также высоту каждого сегмента и угол. Полученные замеры следует нанести на фольгу и вырезать нужно количество треугольных деталей.

Готовые элементы пришиваются к зонту с помощью капроновой нити. В конечном итоге должен получиться зонт, полностью обшитый изнутри фольгой. Затем нужно разместить в центре зонта усилитель, а блок питания установить рядом с телевизором.

Инфо! Усилитель можно сделать и своими руками. Для этого нужно из пивной банки вырезать овал и проделать в нем отверстие. В это отверстие продевается и припаивается жила кабеля антенны. В месте соединения следует прилепить кусочек пластилина, чтобы металл не окислялся и подвергался коррозии.

Готовая антенна крепится на телевизионную вышку и поворачивается в стороны для настройки нужного количества и качества показа каналов.

Все эти способы не требуют особых навыков, временных затрат и средств. Зато эффект получается практически точно такой же, как и в случае с настоящей антенной, купленной в магазине.

Как сделать антенну для телевизора своими руками: видео

Больше информации

Задать вопрос

линейная антенна, как сделать антенну для музыкального центра

В некоторых случаях единственным способом поймать сигнал становится антенна для радио, сделанная своими руками. Самодельное устройство практически не имеет недостатков и изготавливается для решения конкретной определённой проблемы. В сегодняшней публикации редакция Homius расскажет, как, не переплачивая, в домашних условиях сделать антенну для разных целей.

Ошибки в конструкции антенны приведут к тому, что сигнал будет постоянно прерываться
ФОТО: 4. bp.blogspot.com

Содержание статьи

Антенны для радиостанции: общие принципы изготовления и инструкции

Если приёмник не работает в полной мере на имеющейся встроенной антенне, то выходом может стать самодельная комнатная антенна для радио, которая усиливает сигнал. Устройство ставят на максимальную высоту, чтобы избежать возможных помех в работе.

Перед тем, как своими руками будет сделана антенна для автомагнитолы или другого оборудования, нужно учесть важный факт: для приёма радиоволны важна её поляризация. Устройства для FM-сигналов должны располагаться вертикально, по типу самой волны.

Антенна для FM-радио своими руками делается быстро и просто, если заранее подготовить все необходимые инструменты и детали. Самый простой вариант – штыревая. Для этого берётся любой материал, проводящий ток, и устанавливается вертикально. Нижнюю часть соединяют с приёмником.

Усилитель позволяет принимать даже самый слабый сигнал
ФОТО: 4.bp.blogspot.comСоздавая антенну, нужно стремиться обеспечить бесшумность работы
ФОТО: radioskot. ru

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Антенна для приёмника: какие материалы потребуются для работы

Чтобы сделать хороший приёмник FM, нужно заранее продумать, из чего он будет сделан.

Автомобильная антенна для радио своими руками собирается из следующих составляющих:

  • трубка с функцией термоусадки;
  • высоковольтный провод;
  • клей ПВА;
  • линейка;
  • циркуль;
  • провод для отмотки – ПЭВ.

Сборку антенны нужно осуществлять строго по инструкции для того, чтобы она хорошо ловила сигнал.

Для изготовления антенны используются простые, доступные материалы
ФОТО: m0ukd.comРекомендуется выбирать кронштейн из алюминия
ФОТО: vashtehnik.ru

Антенный усилитель FM

FM-антенна для музыкального центра своими руками делается за несколько часов, если заранее подобраны подходящие детали. Кроме того, обязательно стоит разобраться в принципах работы оборудования, только тогда конструкция окажется рабочей.

За городом связь намного хуже, чем в черте населённого пункта, но можно улучшить её качество, установив антенну для УКВ-радиоприёмника своими руками.

Чтобы компенсировать потери при получении сигнала, нужно поднять устройство как можно выше. Антенный усилитель чаще всего срабатывает даже в самых безнадёжных случаях. Сигналы ниже 60 Гц отсеиваются и принимаются только высокие.

Чтобы сделать такой усилитель, необходимо использовать две катушки. Они приматываются с помощью ПЭЛ-провода к антенне. Для обеспечения работы устройства необходимо подключить ток не менее 12 А. Все соединения закрепляются с помощью экранированного кабеля.

Если после установки антенны сигнал на устройстве очень слабый, можно поднять усилитель повыше
ФОТО: avatars.mds.yandex.netНеобходимо обеспечить усиление на УКВ-диапазоне
ФОТО: vrtp.ru

Комнатная антенна FM: линейная

Для получения хорошего сигнала нужна антенна для FM-радио, купить которую не всегда легко. Если нужной модели нет в продаже или не хочется тратить лишние деньги из семейного бюджета, можно сделать приспособление для принятия сигнала самостоятельно из подручных материалов.

Телевизионный кабель можно приобрести в любом радиомагазине. Если нужна антенна телескопическая для радиоприёмника, купить её также не всегда возможно, поэтому лучше воспользоваться инструкцией для самостоятельного изготовления устройства.

Антенна для радио в авто

Простой антенный усилитель УКВ для автомобиля можно сделать за десять минут. Телескопическая гибкая антенна делается из специальных материалов и радиодеталей. Самодельные устройства могут сломаться так же быстро, как и магазинные, поэтому, прежде чем будет установлена антенна в машину для радио, нужно выбрать подходящее для неё место.

Также возможно изготовление твёрдой антенны, для которой потребуется: медный провод, кабель, металлический штырь для монтажа конструкции, инструменты для работы с металлом, паяльник и изоляторы.

Выбирая металлический штырь, нужно обратить внимание на резьбу – она должна подходить по размеру к кронштейну. Лучше всего использовать готовые анкерные болты, на которых хорошо закрепляются любые конструкции.

Следующий шаг – подготовка места в салоне автомобиля. Снимается обшивка там, где будет установлена антенна, затем прокладывается и закрепляется кабель. Действовать нужно осторожно, чтобы не сломать держатели и клипсы.

Если размеры головного устройства и антенны не совпали, рекомендуется перепаять разъём, но можно воспользоваться переходником. Осуществляется проверка работы ресивера, после которой можно собирать конструкцию и закрывать панель. Если самодельная антенна собрана правильно, то она будет работать хорошо, независимо от внешних обстоятельств.

Антенна с медной проволоки

Чтобы подключить ТВ или радио, нужно добиться того, чтобы частота волн была достаточной. Для этого используются как покупные, так и самодельные антенны. Один из вариантов – устройство, собранное из медной проволоки. Чтобы его сделать, нужно действовать по инструкции.

ИллюстрацияОписание действия
Для работы берём небольшой моток медной проволоки, кусачки, штекер от обычной телевизионной антенны, ножницы и кабель
Выпрямляем и разглаживаем кусок медной проволоки так, чтобы не осталось лишних сгибов
Закругляем проволоку так, чтобы получился идеальный, ровный круг
Берём паяльник и припаиваем один отрезок кабеля к другому
Другой конец проволоки припаиваем ко второму отрезку кабеля так, чтобы форма круга будущей антенны сохранялась
Чтобы запаянные участки не оторвались, закрываем их изолентой. Один конец провода пригибаем, после чего вся зона с оголёнными проводами заматывается
Подсоединяем штекер ко второму концу телевизионного кабеля
Оплётку хорошо прижимаем кусачками, чтобы она не соскакивала
Антенну выбрасываем за форточку, а штекер подсоединяем к телевизору, после чего пытаемся включить цифровые каналы

Сделать антенну для цифрового телевидения из медной проволоки очень просто, но нужно убедиться в том, что правильно соблюдены все указанные шаги. Если устройство не работает, то, возможно, оно собрано неправильно, или его просто нужно поднять выше.

Антенна для радио FM своими руками

Все необходимые детали для того, чтобы сделать устройство, можно приобрести в обычном хозяйственном магазине. Антенна своими руками для FM-приёмника может работать не хуже покупной, и принимать сигналы в мГц.

Для работы потребуется паяльник, штекер для подсоединения к устройству, керамические изоляторы, роликовые блоки, с помощью которых антенна будет зафиксирована в определённом положении, проволока из стали, рубильник и медная проволока.

Основные части будущего устройства для усиления сигнала соединяются друг с другом: провода, штекер и ролики. Всю конструкцию нужно хорошо запаять. Стыки рекомендуется замотать изолентой для сохранения целостности.

Чтобы антенна красиво смотрелась в интерьере квартиры, её можно установить на декоративную деревянную подставку. Такое устройство будет принимать большой диапазон сигналов, но чтобы найти подходящее место, нужно походить по комнате с самоделкой в руках и поймать максимальный сигнал.

FM-антенна своими руками для музыкального центра

Чтобы сделать FM-антенну самостоятельно, нужно использовать плоскогубцы, медный провод и нож. Проволоку предварительно очищают от изоляции для того, чтобы улучшить приём сигнала.

Инструкция по изготовлению устройства:

  • отрезается небольшой кусок проволоки, который можно намотать на основную деталь;
  • по всей поверхности снимается изоляция;
  • провод приматывается к уже имеющейся антенне или пластиковой заготовке;
  • после того, как сигнал будет пойман, приспособление нужно зафиксировать в одном положении.

Лучший способ – вывести основную часть конструкции в окно, подключив один конец к музыкальному центру. Часто этого оказывается достаточно для получения хорошего сигнала.

Как усилить радиосигнал FM в домашних условиях

Существует несколько способов, которые помогут улучшить автомобильный или домашний FM-сигнал:

  • удлинить провода и вывести антенну в окно;
  • прикрепить к конструкции металлические детали, можно попробовать навесить несколько тяжёлых скрепок;
  • приобрести блок питания минимум на 12 В;
  • путём проб найти место, куда попадает прямая волна от радиостанции. Для этого нужно походить по комнате с антенной и определить точку с лучшим сигналом.

Самая распространённая ошибка – изготовление антенны с закрытой проволокой. Чтобы устройство лучше ловило сигнал, провод нужно оголить, оставив только металлическую оболочку.

Антенна на рацию

Чтобы улучшить дальность передачи сигнала, не обязательно покупать новую мощную рацию. Иногда достаточно соорудить небольшую антенну своими руками.

Для увеличения возможного расстояния приёма и передачи необходимо направить всю мощность устройства на вертикальную поляризацию, поскольку именно в такой форме поступают сигналы от других раций. Старую антенну снимают и выпаивают – она используется в качестве хомута для нового самодельного устройства. Пространство заполняется медью и закрывается. Важно использовать специальный наконечник – колпак, который замедлит процесс окисления меди.

Лучший вариант – копирование имеющейся заводской конструкции и замена сломанных деталей на новые, работающие.

Радиоантенна своими руками

Многих беспокоит вопрос: какая автомобильная антенна для радио лучше, как подобрать подходящую модель. Однако можно не тратить деньги, соорудив хороший усилитель сигнала своими руками.

Перед тем, как усилить сигнал радиоприёмника в домашних условиях, нужно убедиться в том, что старое устройство действительно не работает, и попытаться найти причину поломки. Возможно, достаточно лишь добавить одну-две детали, и электроника заработает.

Также можно соорудить новую антенну с нуля своими руками. Основой такой конструкции является медная проволока, которую очищают, закругляют и соединяют с другими деталями.

Как сделать из активной антенны пассивную

Процесс перевода активной антенны в пассивное состояние происходит в следующем порядке:

  • сначала с конструкции снимаются «усы». Также необходимо удалить вибраторы метрового диапазона;
  • удаляется провод усилителя;
  • с помощью провода соединяются две монтажные платы;
  • коаксиальные петли и кабели прикручиваются к конструкции с помощью шайб;
  • снимается большая часть директоров. Рекомендуется оставить 3-4 рабочих детали.

Если антенна слабо ловила сигнал, то после всех описанных выше манипуляций она начинает работать лучше, а качество передаваемого изображения сильно возрастает.

В заключение

Создание самодельной антенны для любого радиоустройства – не сложная задача. Чтобы не ошибиться, нужно действовать по инструкции. Потребуется минимум инструментов для изготовления работающей конструкции, но чтобы устройство начало качественно функционировать, необходимо хорошо пропаять все соединения.

А вы пытались сделать антенну своими руками? С какими проблемами столкнулись при подключении?

Предыдущая

DIY HomiusТоп-7 неожиданных дизайнерских находок для дома

Следующая

DIY HomiusКак сэкономить на покупке постельного белья: выбирайте комплекты из ткани полисатин

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

ТВ-антенна, которую можно сделать из уже имеющихся дома

Интернет

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно. Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна со скрепкой

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны может быть очень интересным в изготовлении и использовании. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем районе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

Как сделать самодельную телевизионную антенну (DIY для бесплатных телеканалов OTA)


Построить самодельную телевизионную антенну можно в крайнем случае, когда нет купленного в магазине устройства.

Хотя покупка телевизионной антенны обычно является лучшим вариантом, эфирные телевизионные сигналы могут быть значительно улучшены с помощью устройства DIY.

Существует множество способов построения телевизионной антенны, простой вариант ниже.

предметов, необходимых для изготовления самодельной телевизионной антенны

  • Пластиковая вешалка для одежды
  • 2 алюминиевых банки
  • Коаксиальный кабель
  • Лента

Потребуется несколько предметов, включая две алюминиевые банки, скотч, пластиковую вешалку для одежды и коаксиальный кабель для подключения к телевизору.

Как сделать самодельную телевизионную антенну

  1. Приклейте одну из банок к нижней части вешалки.Направьте отверстие для банки на середину вешалки.
  2. Приклейте вторую банку к другой стороне вешалки так, чтобы отверстие для банки было направлено внутрь.
  3. Зачистите провод коаксиального кабеля.
  4. Подсоедините средний коаксиальный провод к одному из выступов банки.
  5. Подключите внешний коаксиальный провод заземления к выступу на другой емкости.
  6. Прикрепите коаксиальный кабель к подвеске, чтобы он не сорвался.
  7. Повесьте антенну рядом с телевизором и подсоедините к ней коаксиальный кабель.
  8. Зайдите в настройки ТВ и найдите телеканалы.

Резюме
Вышеупомянутая самодельная антенна должна помочь улучшить бесплатные эфирные телевизионные сигналы.

Для наилучшего приема необходимо переместить устройство.

Часто, когда антенна перемещается, телевизор необходимо повторно сканировать, чтобы увидеть, какие каналы могут быть захвачены.

Количество принимаемых телеканалов зависит от местности и расстояния до вышек телевещания.

Например, если большие холмы или деревья блокируют линию перехода к опорам передачи, это не может улучшить качество.

Если у вас есть прямая видимость башен, должно быть улучшение, на которое можно настроить, перемещая их.

У вас есть хорошая сборка для телевизионной антенны? Дайте нам знать в комментариях ниже.




5 способов получить больше каналов с помощью самодельной антенны

Каждый из нас хоть раз пытался починить или улучшить телевизионную антенну, но безуспешно.

Каждый раз, когда неисправность повторяется, вы будете недовольны поставщиками, их постоянно растущими ценами и так далее.

Вы постоянно недовольны плохими антеннами? Возможно, тогда лучшее решение — сделать это самому. Не тратьте деньги на разные альтернативы, лучше сосредоточьтесь на сборе информации о том, как это сделать самостоятельно, и на том, чтобы использовать большинство каналов.

Как сделать самому?

Антенны

существуют уже много лет, но, наконец, никогда не было так просто сделать одну современную антенну HDTV, и все, что вам нужно, это картон и алюминиевая фольга.В этом случае не потребуются специальные навыки, например, в области электроники. Это руководство очень простое, и вы убедитесь в этом сами.

Как мы уже говорили, все, что вам понадобится из материала, это картон, алюминиевая фольга, клей, инструменты и коаксиальный кабель.

Шаг 1: В самом начале вам нужно разобраться с настройкой, и для этого вы будете использовать вырезанный картон соответствующих размеров, который вы приклеите к обратной стороне алюминиевой фольги. Делайте это очень осторожно, потому что вы все еще работаете с клеем, а самое главное — достаточно расплющить фольгу. Мы советуем украсить переднюю часть интересными наклейками, маркерами или чем угодно. После этого дайте картону высохнуть.

Шаг 2: Вырежьте кусочки картона для антенны. Как только вы это сделаете, у вас должны получиться две копии картона с определенным видом. Используя резак для картона, у вас получится выкройка, имеющая основную более длинную часть и, в конце концов, прикрепленные к ней два крылышка. Кроме того, сделайте два паза в качестве монтажных скоб.

Повторите это с фольгой, но используйте ножницы вместо резака, потому что фольга более чувствительна и склонна к разрыву.

Шаг 3: Придайте форму «крыльям». Сделайте прорези в каждом крыле, чтобы можно было загнуть их концы внутрь и придать им такую ​​форму. Чтобы еще больше укрепить их, вы можете добавить немного клея в том месте, где часть крыла изгибается, будьте осторожны, потому что угол стороны крыла должен быть около 90 градусов. Дайте ему высохнуть.

Источник: Xtronic.org

Шаг 4: Накройте фигурные крылья фольгой. Будьте так же осторожны, как и раньше, потому что вы по-прежнему работаете с фольгой, которая легко ломается. К задней части крыла аккуратно приклейте фольгу, расплющите, чтобы она была гладкой.Не используйте много клея и дайте ему высохнуть в конце.

Шаг 5: Установите кронштейны. Пришло время установить кронштейны. Для начала убедитесь, что ваш проект или его основная часть хорошо просохла. Определите, где будут стоять кронштейны, сделайте прорези квадратной формы, а затем вставьте кронштейны в получившиеся небольшие отверстия.

Прикрепите его клеем и дайте высохнуть.

Шаг 6: Когда вы закончите с основными деталями, соедините их с крыльями с помощью скоб. Добавьте немного клея, чтобы хорошо прикрепилось, а после того, как клей высохнет, просто добавьте проводку.

Поздравляем! Вам удалось сделать свою антенну. Не позволяйте вашим усилиям быть напрасными, а внешним воздействиям испортить ваш шедевр. Несмотря на то, что он работает и вы нашли все нужные каналы, кошке достаточно пройтись рядом с антенной или, из-за погоды, мешать просмотру ваших любимых каналов.

способов получить больше каналов с помощью самодельной антенны:

1. Найдите радиовещательные вышки в вашем районе

Источник: RF Engineering

Наш совет — сделать это до того, как вы начнете делать антенну.Таким образом, вы сможете заранее определить потенциал своей антенны и, таким образом, лучше организовать ее при определении ее положения.

Сегодня, благодаря современным технологиям, найти такие места совсем несложно, многочисленные приложения предлагают вам множество возможностей. Таким образом, с помощью определенной информации, например вашей улицы, вы можете определить необходимое расстояние.

2. Поместите рядом с окном

Источник: Andys Aerials Andys Aerials

Вы осознали, насколько важно, чтобы ваша антенна находилась рядом с телебашней.Это означает, что окно также должно выглядеть именно так, потому что антенна должна находиться рядом с ним именно по этой причине. Сами стены являются достаточным препятствием для достижения наилучших результатов вещания канала, поэтому найдите максимально возможную видимость, доступную для антенны.

Конечно, желательно, чтобы перед окном было чисто или чтобы не было деревьев, заборов или любых других препятствий, которые могли бы способствовать помехам.

3. Поместите как можно выше

Источник: Medium

Если вы используете вышеупомянутые приложения, которые запрашивают ваши данные для оценки расстояния, знайте, что вам также будет предложено ввести высоту, на которой расположена антенна.Это означает, что это очень важно для приема — чем он выше, тем лучше прием. По этой причине каждый специалист посоветует вам держать антенну снаружи, а мы советуем делать это на максимально возможной высоте.

4. Не позволяйте металлу мешать сигналу

Источник: Pinterest

Металл — один из самых больших врагов приема. Он будет всячески блокировать прием, вызывая постоянные помехи. Поэтому избегайте позиций, близких к любым металлическим предметам или технике, чтобы избежать проблем.Также убедитесь, что ваша система видеонаблюдения не мешает работе антенны.

Если вы заметили проблемы, позвоните профессионалам, например mikeharrisaerialands satellite. co.uk, чтобы решить эту проблему, потому что вы не можете сделать это самостоятельно.

5. Проверить разные позиции

Источник: ConsumerExpert.org

Мы уверены, что вам не терпится наконец опробовать свою антенну, настроиться и посмотреть свои любимые каналы на удобном диване. К сожалению, нам придется вас на мгновение разочаровать и сказать, что вам придется отложить это, но на очень короткое время.

Прежде чем вы сможете окончательно расположить антенну, вам нужно будет изменить несколько углов, прежде чем выбрать один для лучшего приема. Для этого вы будете листать каналы в каждой позиции или проверять их прием и выяснять, какой из них дает наилучшие результаты.

Вывод:

Мы надеемся, что с помощью этих советов вы сможете создать свою идеальную антенну, для которой вы найдете наилучшее возможное положение и, таким образом, доставите себе максимальное удовольствие.Наберитесь терпения во время настройки, исследования, и мы уверены, что у вас все получится.

2 самодельных способа усиления сигнала телевизионной антенны

Антенны могут быть непредсказуемыми. Иногда получение антенного сигнала — это слишком много, чтобы о нем просить. Вы крутите, поворачиваете и меняете положение антенны — и все это даром! Если вы столкнулись с этой проблемой, не волнуйтесь!

Вам не придется отказываться от телевизора просто потому, что вы не можете позволить себе получить сложный антенный сигнал для увеличения количества каналов на вашем телевизоре.Мы провели исследование, чтобы найти другие способы увеличения телевизионного сигнала без покупки усилителя сигнала антенны.

Сигнал телевизионной антенны — важное устройство, которое должен иметь каждый домовладелец. Когда у вас нет спутникового телевидения, сигнал антенны может значительно улучшить качество просмотра телевидения.

Если у вас нет денег на расходы, попробуйте эти простые самодельные методы усиления сигналов телевизионных антенн. Для этого вам понадобится какое-то оборудование.

Идея состоит в том, чтобы максимально сократить расходы. Большую часть необходимого оборудования можно получить за небольшую сумму, остальное у вас уже есть. Некоторые из них включают:

  • Телевидение и пульт (да!)
  • Коаксиальный кабель
  • Изолента
  • Алюминиевая фольга
  • Изолента

После того, как вы получите все это оборудование, выполните следующие простые шаги, чтобы сделать лучшую самодельную антенну для усиления телевидения сигнал.

Заявление об ограничении ответственности: Будьте очень осторожны с электрическими компонентами. Вы можете получить серьезные травмы или умереть. Если вы новичок, проконсультируйтесь со специалистом.

1. Сделайте самодельную антенну

Первый шаг


Разрежьте кабель
Возьмите кабель и разрежьте его пополам; это позволит вам сделать две антенны одной линией. Будьте осторожны, чтобы не порезать руки или не вырезать металлический экран при обрезке кабеля.

Снимите внутреннюю изоляцию. Поверните металлический экран, чтобы получился провод. Оберните изоляцию вокруг медного провода и скрутите его. Как только это будет сделано, снимите белую изоляцию.

Шаг второй

Сделайте антенну

Это часть, которая требует большого творчества.

У вас есть возможность сделать антенну двумя разными способами. Первый требует, чтобы конец антенны был подключен, а второй требует, чтобы конец был открыт.

В зависимости от того, какой из них, по вашему мнению, вам подходит, эти два прекрасных способа усилить телевизионные сигналы. Однако было множество отзывов о том, что последняя форма антенны, которая требует, чтобы конец антенны был открыт, может найти больше каналов.

Шаг третий

Соедините алюминиевую фольгу

Убедитесь, что фольга правильно подсоединена к кабелю. Кроме того, вы должны следить за тем, чтобы фольга стыковалась с кабелем. Это необходимо для того, чтобы они не развалились во время использования. Как только это будет сделано, приклейте лентой кабель и фольгу к стене.

Шаг четвертый

Подключаем к ТВ

Для подключения самодельной антенны к телевизору понадобится токар. Интересно, что большинство телевизоров нового поколения имеют встроенный токарь, поэтому вам не нужно беспокоиться о том, современный ли ваш телевизор. Включите телевизор и подсоедините неразрезанный конец кабеля передачи. Из представленного списка опций выберите модель телевизора.

После этого нажмите кнопку «Меню» на пульте дистанционного управления, найдите значок «Настройки» на экране телевизора, нажмите его. Из параметров, доступных в настройках, найдите CH Search или EZ Setup. Поскольку вы подсоединили кабель, он принимает сигнал с воздуха.

На этом этапе вы должны разрешить телевизору искать каналы. Это может занять несколько минут, не спешите, что вы нарушите процесс. Когда процесс будет завершен, вы получите лучшие каналы с надежными сигналами.

С этим вы можете продолжать получать больше каналов с лучшим сигналом. Если в вашем телевизоре есть опция настройки сигнала, вы можете определить, правильно ли расположена антенна для получения качественного сигнала.

2. Усильте сигнал телевизионной антенны с помощью металлической подвески

Еще один способ усилить ТВ-сигнал — использовать металлическую вешалку.

Это непрерывный процесс. Для этого вам понадобится следующее оборудование:

  • Металлическая подвеска
  • Провод динамика
  • Лента

Вы будете использовать металлическую подвеску в качестве внешней антенны для установки снаружи.Одно из предназначений провода динамика — использовать его как удлинитель для антенны. Соедините провод и комнатную антенну вместе, скрепите вместе провод и подвеску, чтобы она не упала.

Как только это будет сделано, поместите металлическую вешалку в высокое положение, используйте ленту, чтобы приклеить ее к месту. После этого включите телевизор и попробуйте получить больше каналов. Если вы все сделали правильно, у вас должен быть качественный сигнал и больше телеканалов.

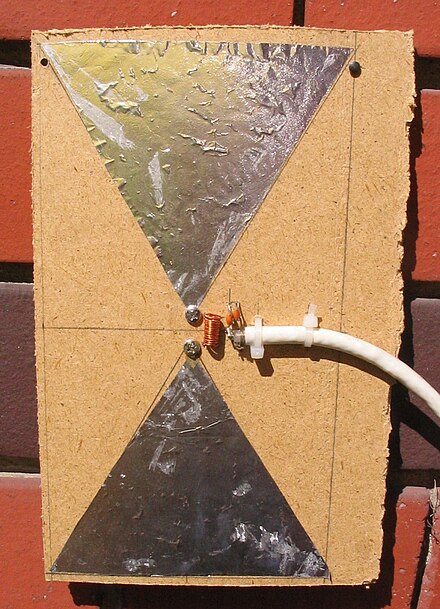

Самодельная антенна HDTV DIY (для бесплатного ТВ)

Самодельная конструкция антенны hdtv работает так же, если не лучше, чем большинство комнатных антенн, которые можно найти в Интернете и в универмагах.Для этой DIY HDTV антенны вам понадобится несколько предметов домашнего обихода.

Элементы, необходимые для изготовления самодельной антенны HDTV

  • Алюминиевая фольга
  • Ножницы или резак для коробок
  • 2 палочки для мороженого
  • 1 пенопласт или плотная бумага для придания прочности ( вы также можете использовать простой лист копировальной или полосатой бумаги )
  • клей ( любой клей подойдет )
  • 1 ВЧ трансформатор (если у вас его нет, просто разделите коаксиальный кабель и установите его прямо на плату)
  • 2 маленьких винта для крепления ВЧ трансформатора к палочкам для мороженого ( также горячий клей работает )
  • Коаксиальный шнур

Изготовление самодельной антенны HDTV

Пенопласт будет использоваться в качестве опоры для алюминиевой фольги.

Сначала возьмите строительную бумагу или пенопласт и вырежьте кусок размером 7 × 7 дюймов.Помните, что для лучшего приема вы можете поэкспериментировать с разными размерами.


антенные посты / ответвления

Возьмите алюминиевую фольгу и создайте макет, как показано выше. Почта или стволы будут нашей отправной точкой для наших филиалов. Сделайте их на 1 дюйм короче пенопласта или монтажной поверхности. Следите за тем, чтобы столб НЕ ПРИКАСАЕМСЯ друг к другу.


антенных ответвлений

Приложите ветви на расстоянии не более 1 дюйма и шириной 1/2 дюйма. Для более гладкой сборки наносите клей на монтажную поверхность, а не на алюминий.Дайте клею высохнуть. Я рекомендую вам иметь как минимум 4 набора веток.


ВЧ трансформатор установлен на поверхности

Закрепите ВЧ трансформатор на монтажной поверхности с помощью 2 винтов. Пенопласт должен удерживать винты на месте. Если вы используете плотную или обычную бумагу, используйте 2 палочки для мороженого. Один спереди и один сзади. Проденьте винт через стержни для плотного соединения.


Подключите коаксиальный кабель

Подключите коаксиальный кабель, проверьте его и обязательно сообщите мне, как он работает.Благодаря этому дизайну я смог получить на 10% больше каналов.

Нравится:

Нравится Загрузка …

Связанные

Сообщение навигации

Как собрать базовую антенну

Мы используем беспроводные устройства для отправки и получения информации, не беспокоясь о физических препятствиях. Раньше большинство беспроводных устройств потребительского уровня, таких как мобильные телефоны, маршрутизаторы и контроллеры RC, поставлялись с большими антеннами.Сегодня некоторые производители решили использовать внутренние или встроенные антенны. Это не всегда выгодно потребителю. Например, если у вас слабый сигнал в области, было бы трудно изменить положение антенны, потому что; вы не знаете, где оно находится в корпусе, и вы не сможете разместить устройство в нужном положении. Решение — добавить внешнюю антенну.

Это очень специализированная область инженерии и физики. На самом деле, я не думаю, что я достаточно квалифицирован или образован, чтобы вдаваться в подробности теории антенн.Скорее всего, здесь все подробности выложил опытный инженер. Если вам нужна обширная информация о том, как работают антенны, это лучшее место для начала.

Для создания самодельной антенны нам понадобится лишь несколько деталей из основ физики. Это потому, что я познакомлю вас с базовой конструкцией антенны.

Все типы радиооборудования содержат подробную информацию о конкретных частотах, на которых передаются данные. Мы можем использовать эту информацию для создания штыревой антенны (однопроволочная).Длина самой антенны («оголенный провод») зависит от частоты устройства. Чтобы вычислить длину, мы берем скорость c, с которой волна распространяется (движется), и делим ее на номинальную частоту конкретного устройства.

Формула для длины (на самом деле это длина волны): l = c / f, и поскольку большинство волн распространяется со скоростью, близкой к скорости света в вакууме, мы можем предположить, что c = 2,998 x 10 8 м / с. Теперь, когда мы знаем две неизвестные (частота взята из опубликованной документации устройства), мы можем рассчитать необходимую длину.Например, если бы я построил внешнюю антенну для своего контроллера домашней автоматизации Vera с f = 908 МГц, мне пришлось бы построить антенну длиной около 33,02 см. Но обычно мы не строим на полной длине волны. Вместо этого в большинстве антенн используется 1/2 или 1/4 длины волны. Пока длина антенны находится в пределах этих множителей, она будет работать нормально.

Разница в длине антенны из-за разницы в длине волны между 2,4 ГГц и 900 МГц

Если вы ненавидите вычисления, поищите онлайн-калькулятор.Убедитесь, что вы используете правильный калькулятор, потому что в зависимости от типа антенны информация может быть разной.

После того, как вы рассчитали необходимую длину, вы можете использовать кусок коаксиального кабеля (с медным сердечником) для сборки антенны. Зачистите внешний кабель (заземляющую пластину), чтобы обнажить медный провод с внутренней жилой. Длина открытой жилы должна быть точно такой же, как и длина, которую мы рассчитали для длины нашей антенны. Допустим, нам нужна антенна на 908 МГц. Тогда жила провода должна быть выставлена ​​ровно 33.02 см или близко к этому. Длина остального кабеля не повлияет на ваши беспроводные сигналы. Но чем длиннее кабель, тем выше импеданс, следовательно, сигнал может даже ослабиться.

Существует несколько вариантов подключения другого конца к печатной плате устройства. Я не рекомендую пайку непосредственно на печатную плату. Вместо этого используйте соединитель для кабеля или провод. Некоторые печатные платы поставляются со съемными антенными проводами («зажимами»). Обычно это разъемы U.fl. Да, вы можете купить их в Интернете (дешево) со всеми подключенными разъемами и проводами.Если на вашей плате нет съемных разъемов, вы можете припаять провод между платой и разъемом для пигтейла. Сохраняя антенный провод отдельно от печатной платы, вы получаете большую гибкость в будущих модификациях.

Если у вас есть съемные соединения между платой и антенным проводом, то, скорее всего, это разъем типа U.fl. Подробнее о других типах разъемов читайте здесь.

Если вы собираете антенну GSM (~ 900 МГц), закажите что-нибудь вроде SMA female прямо в U.fl / IPX Пигтейл-кабель. Другой вариант — взять разъем для печатной платы от старого маршрутизатора (независимо от частоты Wi-Fi) и использовать антенну с разъемом RP-SMA. Обратите внимание, что RP-SMA — это тип, который входит в 99% всех маршрутизаторов WiFi с внешними антеннами. Однако для большинства антенн на базе GSM, таких как ~ 900 МГц, требуется гнездовой разъем SMA.

Большинство потребительских товаров с антеннами не имеют хорошего заземления. Вы можете подключить провод между антенным выводом и любой из панелей розеток (пример панели розеток выделен буквой B на следующем изображении) для хорошего заземления.Перед подключением заземляющего провода убедитесь, что вы очистили пластины розеток. Внутренний вид коммутатора D-Link LAN.

Специальное примечание: если вы энтузиаст электроники в Калгари, попробуйте MRO для расходных материалов. Я , я не связан с ними и не продвигаю их. Тем не менее, я смог найти там большинство электронных компонентов, таких как микросхемы, резисторы, транзисторы, детали антенн и т. Д.

Также ознакомьтесь с этими статьями

Как сделать самодельную антенну CB? A DIY Guide

У вас проблемы с трансмиссией CB? Ваше радио слишком часто теряет сигнал в вашей машине? Тогда вам, возможно, придется приобрести новую антенну для вашего CB-радио.Важно иметь антенну для сильного сигнала на вашем радио.

Но не всегда нужно идти на рынок, чтобы купить его. Вы можете сделать свою собственную CB-антенну, не выходя из дома.

Как, спросите вы? Что ж, вот для чего мы здесь. В этой статье мы расскажем вам обо всем, что вам нужно, и всех этапах создания CB-антенны.

Обратите внимание. Это не только более дешевый вариант, но и довольно интересное занятие.

Изготовление CB-антенны

Имея под рукой всего несколько материалов и инструментов, вы станете владельцем совершенно новой антенны для вашего CB-радио.И это тоже без похода в магазин. Самодельная CB-антенна будет работать как любая купленная в магазине антенна.

Вы можете отрегулировать высоту в соответствии с вашими потребностями и контролировать ее из любой точки вашего автомобиля. Антенна будет работать лучше всего, если вы можете настроить ее в соответствии с вашими потребностями и типом автомобиля, в который вы ее будете ставить.

CB Power

Даже лучшая радиостанция CB на рынке работает с мощностью 4 Вт. . Благодаря этой мощности вы сможете отправлять и получать сообщения с расстояния не более нескольких миль.

Если вы хотите улучшить мощность сигнала, вы должны увеличить расстояние, на которое вы отправляете и принимаете сообщения. Вам нужно будет помнить о таких вещах, как высота антенны, а также о том, где и как она установлена ​​на вашем автомобиле.

Если вы можете установить свою CB-антенну в нужном месте, вы можете проехать до 20-25 миль. Выгодная сделка по сравнению с теми 1-2 милями, которые вы сейчас получаете.

CB Антенна

Прежде чем вы сможете сделать антенну, вы должны понять, как она работает.Радиостанции CB используют полосу частот 27 МГц. И длина волны этого диапазона составляет чуть более 17 футов или 204 дюйма.

Что вам нужно сделать, так это взять две половины этой длины волны, то есть два 102 дюйма медного провода. Затем вам нужно изолировать и заземлить эти два отрезка проводов, подключить их к радиостанции CB и, наконец, установить их в самой высокой точке вашего автомобиля.

Требования

Ниже мы составили список всех материалов, инструментов и инструкций, которые вам понадобятся для вашей самодельной радиостанции CB.

Материалы

Материалы, необходимые для изготовления самодельной CB-антенны, следующие:

Один непроводящий стержень 55-58 дюймов

Он может быть изготовлен из дерева, алюминия или ПВХ. Что бы вы ни выбрали, убедитесь, что он достаточно прочный, чтобы выдерживать сильный ветер. Мы рекомендуем вам использовать опору из стекловолокна в четверть дюйма, но на самом деле подойдет любой из них.

Два медных провода по 110 дюймов каждый

Для правильной передачи.Обратите внимание, что вам действительно нужно 102 дюйма, чтобы соответствовать длине волны, а дополнительные 8 дюймов будут использованы для прикрепления медного провода.

Изолента

Чтобы обернуть готовую антенну.

Два изоляционных яйца

Для изоляции концов медных проводов.

Один коаксиальный кабель RG-8 CB

Для подключения антенны к радиомодулю CB вам понадобится этот кабель, поэтому он должен быть достаточно длинным, чтобы простираться от места установки антенны до места в помещении. автомобиль, где находится ваше радио.

Один разъем RP-SMA, розетка

Для подключения антенны коаксиальным кабелем RG-8.

Инструменты
  • Паяльник
  • Плоскогубцы
  • Двусторонняя лента
  • Набор зажимов
  • Кусачки
  • Отвертка
  • Гаечный ключ
  • CB Микрофон

Сборка антенны

Выполните следующие простые шаги осторожно, чтобы построить антенну для вашего радио CB.

Шаг первый: Возьмите изоляционные яйца и оберните 4 дюйма каждого конца двух медных проводов вокруг обручей изоляционных яиц. Вы должны убедиться, что на концах нет острых концов и что они имеют сильную механическую и электрическую перекрутку на концах. Затем спаяйте скрутки вместе.

Шаг второй: Закройте стержень антенны двусторонней лентой сверху вниз.

Шаг третий : Начните наматывать два медных провода вокруг стержня.Убедитесь, что провода не касаются друг друга. Провода поднимутся параллельно, и как только вы закончите, это будет выглядеть так, как будто вы обмотали стержень четырьмя проводами.

Шаг четвертый : Закройте весь стержень изолентой. Вы можете обернуть его по спирали или по длине, в зависимости от того, что вам удобнее, но убедитесь, что покрыта вся штанга, за исключением четырех или пяти дюймов для крепления.

Шаг пятый: Отрежьте один конец кабеля RG-8 и с помощью паяльника припаяйте центральный провод кабеля к одному концу изоляционного яйца.Это ваше передающее соединение.

Шаг шестой : Возьмите часть коаксиального кабеля RG-8 с серебряной оплеткой и припаяйте ее другим концом изоляционного яйца. Это твоя земля.

Шаг седьмой : Подключите разъем RP-SMA-Female на другом конце коаксиального кабеля RG-8 и подключите его к радиомодулю CB. Вот и все! Вы только что сделали самодельную CB-антенну.

Монтаж

Теперь, когда вы сделали свою антенну, очень важно установить ее где-нибудь в автомобиле, где вы получите максимальный сигнал. Антенны можно устанавливать в различных местах, например, на крыше, багажнике, бампере, капоте или даже на зеркальных стержнях.

Это некоторые важные моменты, о которых следует помнить при установке антенны.

  • Чем выше антенна, тем лучше сигнал и, следовательно, лучше производительность.
  • Катушка антенны из медного провода должна находиться над крышей автомобиля.
  • Для получения наилучших результатов, по крайней мере, половина антенны должна быть над крышей.

Скорее всего, вы получите лучший сигнал в автомобиле, если сможете установить его в середине автомобиля.

Настройка

Хотя настройка не является частью создания физической антенны, без настройки антенны вы не получите хорошего сигнала на своем радио.

Вы сможете добиться лучших результатов настройки на открытом пространстве. Используйте КСВ-метр, чтобы получить два показания как можно ближе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
