Для чего нужна струбцина

Струбцины столярные являются вспомогательными элементами, которые способствуют фиксации деталей при выполнении деревообрабатывающих операций. В основном в них входит подвижный механизм с наличием подвижного механизма и рамы. Перемещение механизма способствует изменению расстояния между элементами. Регулировка силы фиксации и сжатия производится при помощи рычага или винта. Современные и практичные инструменты для дома нуждаются в особых требованиях. Как правило, учитываются критерии в виде конструкции, силы зажима и надежности.

Где применяют струбцины и на какие виды разделяются

Для каких же случаев необходимы струбцины? Ответов на данный вопрос много. К примеру, для склейки элементов из дерева. Процесс склеивания подразумевает под собой плотное соприкосновение поверхностей, которое длится до 24 часов, что сделать собственноручно невозможно. Покупка столярной струбцины станет удобным решением данной задачи и облегчит процесс.

Столярная струбцина также используется как деталь, прижимающая элементы или приборы к поверхностям. Например, крепление тисков или мясорубки производится при помощи струбцин. Также данная деталь способствует долговечной фиксации настольной лампы, которая прикрепляется на поверхность. Но это никаким образом не подразумевает под собой работы столярного типа. Если интересуетесь ценой и ассортиментом можно ознакомиться по ссылке.

Виды столярных струбцин:

  • f-образная представляет из себя металлическую шину с установленной подвижной и неподвижной губкой. Первый вариант губки включает в себя поджимной винт с наличием рукояти из дерева, пластика или металла;
  • g-образное изделие является единой цельнолитой конструкцией с шиной, верхней и нижней губкой. Нижняя имеет поджимной винт. К главному достоинству относится отсутствие люфтов губок;
  • струбцина углового типа дает возможность фиксировать элементы под прямым углом. Включает в себя прочный корпус с одним или двумя винтовыми зажимами, на которых устанавливаются поджимные пятки;
  • торцевая дает возможность прижимать материалы к торцу элементов. По конструкционным особенностям схожа с g-образной, однако предусматривает двое дополнительных поджимных винтов;
  • ленточные зажимы предусматривают наличие металлической или синтетической ленты с поджимным винтом.

Как правильно выбрать струбцины

Если вы знакомы с типами струбцин, это значительно облегчит выбор. Еще несколько советов, которые помогут выбрать необходимые струбцины:

  1. при выборе необходимо обратить внимание на резьбу зажимного винта и цену изделия. Отдавать предпочтение стоит крупной резьбе: упорной или трапециевидной. Данный вид резьбы способствует большему усилию сжатия в отличие от мелко-метрической;
  2. в наконечнике прижимного винта должна быть плоская и плотная площадка;
  3. область прижимной площадки не должна быть широкой и сливаться с корпусом. Это может быть причиной перекосов;
  4. ручка может быть эргономичной формы, а также деревянной или прорезиненной.

Из чего изготавливают

На сегодняшний день такие инструменты могут производиться из материалов разного типа. Струбцины, которые предусматриваются для работ слесарного и сварочного типа, изготовляются полностью из металлических материалов. Изделия для работы столярного типа могут быть металлическими, деревянными или пластиковыми. Некоторые крепления нестандартного типа называются струбцины, однако, это не так. Подобная фиксация свойственна мясорубкам, настольным лампам и т.д. Основным отличием данных деталей является то, что их установка дает возможность производить работы двумя руками. Однако на данный момент присутствуют модели, которые дают возможность работать одной рукой.

что это такое, описание и применение F- и G-образных, ленточных и трубных струбцин

У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

Столярные струбцины – общее описание

Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

Виды слесарных и столярных струбцин

Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

  • угловая;
  • монтажная;
  • винтовая;
  • ручная;
  • быстрозажимная.

При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

Разновидности струбцин

Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

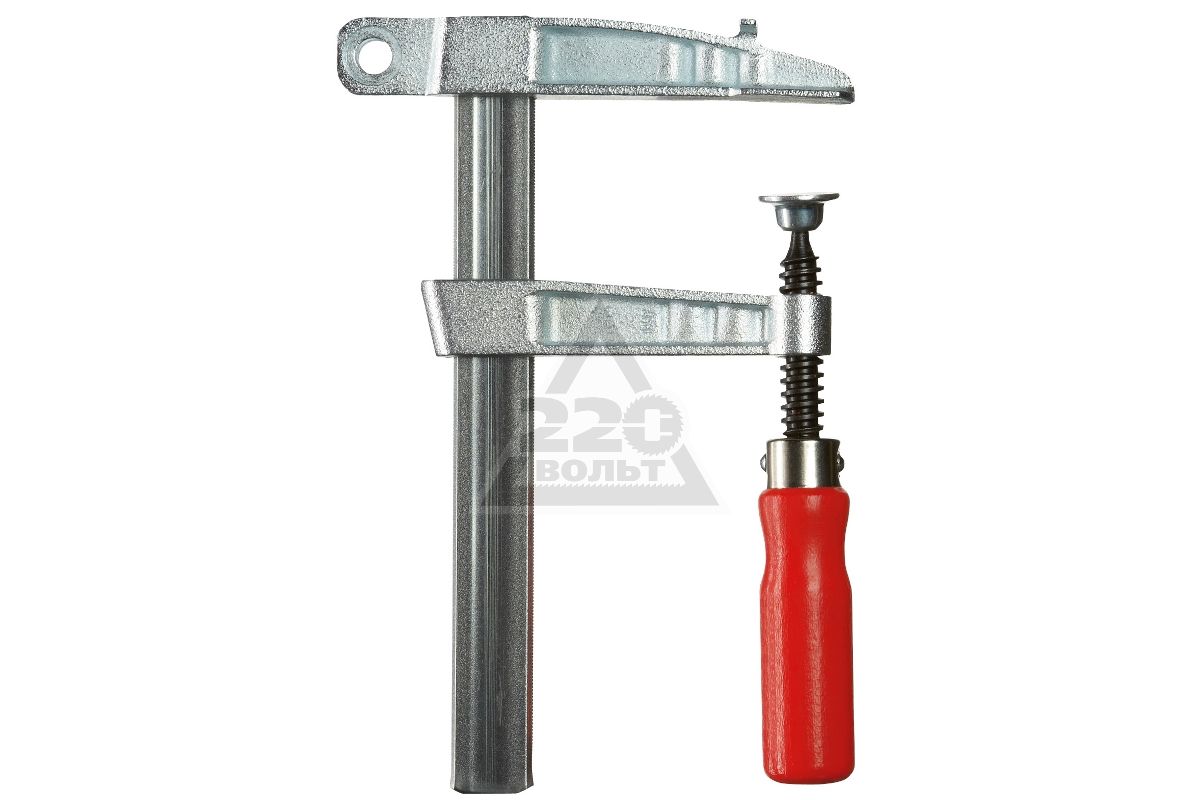

F-образные струбцины

Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев, который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

Зажимы разделяются на два типа:

  1. Light duty (для легкого использования). Такие
    достаточно тонкие и узкие приспособления
    не очень много весят и не занимают много места.
  2. Heavy duty (для более тяжелых работ).

F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно, так как приходиться держать их двумя руками и потом закручивать.

Ленточные струбцины

Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

Длина ленты в ременных зажимах такова, что

ей можно обмотать корпус любой многогабаритной конструкции, затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки, которые значительно расширят функционал зажима.

Трубные струбцины

Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам, которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

G-образные струбцины

Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

G-образные струбцины должны быть обязательно хорошего качества, так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

Разделяются приспособления и по виду материала изготовления:

  1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
  2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов, не забывая при этом правильно за ними ухаживать.

Оцените статью: Поделитесь с друзьями!

Для чего нужна струбцина | Великая Эпоха

В наборе инструментов ручного предназначения обязательным является приспособления в виде струбцин столярных. Данные изделия способствуют фиксации и удержанию различного рода элементов в процессе их обработки. При их помощи также можно справляться и с другими задачами. Струбцины столярные помогут плотно прижать мелкие заготовки друг другу в процессе склеивания деталей.

Если говорить о конструкционных особенностях струбцин, то в их основу входит подвижной элемент с наличием зажима и неподвижная рама. Для того чтобы изменить дистанцию между губками, необходимо переместить подвижной элемент, для которого свойственна фиксация при помощи винта или рычага. Столярная струбцина часто используется в качестве регулировки силы натяжения. Например, здесь представлен неплохой каталог струбцин.

Разновидности струбцин:

  • струбцина F-образного типа подразумевает под собой металлическую шину, в которой предусматривается наличие губок (подвижная, неподвижная). Для первого варианта свойственно наличие поджимного винта с рукоятью из деревянных, пластиковых или металлических материалов;
  • под G-образным изделием подразумевается единая цельнолитая конструкция с наличием шины и обеих губок (верхняя и нижняя). В нижней губке предусматривается поджимной винт. В данном варианте в губках не предусматриваются люфты, что является значительным преимуществом;
  • благодаря угловой струбцине можно производить фиксацию элементом под прямым углом. Предусматривается наличие прочного корпуса, в который входит один или два винтовых зажима, где устанавливаются подвижные пятки;
  • для ленточной разновидности зажимов характерно наличие металлических или синтетических лент с поджимными винтами;
  • при помощи торцевого элемента можно выполнять прижимание материалов к торцам деталей. Если говорить о конструкционных особенностях, то присутствует схожесть с G-образными вариантами.

Используемые материалы для производства струбцин

На сегодня при производстве данных инструментов задействуют различные долговечные материалы. Изделия, которые используются для слесарных и сварочных работ, производятся только из металла.

Для выполнения столярных работ используются элементы из таких материалов как: металл, древесина, пластик. Многие нестандартные крепления называют струбцинами, но это не так. Подобный вид фиксации характерен для мясорубок, настольных ламп и прочих товарных продуктов. Данные изделия отличаются тем, что выполнять работу с их участием можно только обеими руками. Однако можно найти варианты, работу с которыми можно проводить одной рукой.

Выбор струбцин

Для более легкого выбора струбцины необходимо ознакомиться с типами изделий и учитывать следующие рекомендации:

  • резьба зажимного винта. Наилучшим вариантом станут модели с наличием крупной резьбы. Это может быть опорная или трапециевидная резьба. Данные модели позволяют производить большую силу сжатия, по сравнению с мелко-металлическими видами соединений;
  • наконечник должен обладать плоской и плотной площадкой;
  • цена изделий;
  • для того чтобы не столкнуться с вопросом перекоса, необходимо обратить внимание на прижимную площадь. Ее зона не должна сливаться с корпусной частью и являться широкой;
  • ручка должна быть удобной, передавать эргономичную форму и производится из деревянных или прорезиненных материалов.

Область использования

Столярные струбцины обладают широкой сферой использования. При их помощи можно склеивать деревянные элементы. Под этим понятием подразумевается плотное соприкосновение оснований, на протяжении суток. Также при помощи данных изделий удобно прижимать элементы и приборы к основаниям.

что это такое? Винтовые и другие виды. Для чего используют? Как выбрать струбцину для металла и труб? Кованые мебельные, пластиковые, металлические и другие разновидности

Что это такое – струбцины, для чего их используют и как выбрать для металла, труб – с этими вопросами регулярно сталкиваются люди, начинающие заниматься слесарным или столярным делом. Разнообразие этих инструментов действительно поражает несведущего человека: кованые мебельные, деревянные, пластиковые, металлические винтовые и другие разновидности широко представлены на рынке. О том, что стоит учесть при их подборе и какие есть секреты работы со струбцинами, стоит поговорить более подробно.

Что такое струбцина?

Для фиксации детали в определенном положении во время выполнения столярных, слесарных работ нужен держатель, способный осуществить захват с заданным усилием. Именно эту задачу выполняет струбцина – приспособление, позволяющее мастеру освободить руки для других манипуляций. Струбцины используются для выполнения крепежных функций, когда нужно зафиксировать деталь или изделие в заданном положении, позволяют обеспечивать плотное сжатие при склеивании поверхностей, заменяют пассатижи и клещи.

Свое название инструмент получил от немецкого schraubzwinge, также его именуют просто зажимом.

Выглядит струбцина как вертикально расположенное винтовое или гладкое основание, зафиксированное на рамке с ответной площадкой. Регулируя положение подвижного элемента, можно усиливать или ослаблять давление на зажимаемый предмет. Основным материалом для их изготовления служит металл, но встречаются и деревянные, пластиковые варианты. Струбцинами именуются и элементы бытовых или слесарных приборов, используемые для их крепления к поверхности рабочего стола. Такие детали есть у тисков, механических мясорубок, старых настольных ламп.

Устройство

Струбцина имеет простую и надежную конструкцию. Она практически никогда не ломается, имеет длительный срок эксплуатации. Состоит инструмент из следующих деталей.

  • Рамного крепления. Оно служит ответным элементом, к которому прижимается фиксируемая деталь. Может иметь G-образную, C-образную или S-образную форму.
  • Подвижного элемента с «пяткой». Он как штатив может увеличивать или уменьшать расстояние от рабочей площадки до рамы.
  • Винта или рычага. Он отвечает за фиксацию струбцины в заданном положении, позволяет регулировать силу сжатия. Рычажные модели имеют более быструю фиксацию, при меньшем приложении усилий сжатие получается достаточно интенсивным. Рукоять зажима перемещается в 1 касание.
  • Пружины. Они есть в «прищепках» – клещеобразных струбцинах с 2 рукоятками, работающих по принципу секатора.

Конструкция струбцины остается неизменной на протяжении длительного времени. Она достаточно эффективна даже без внесения каких-либо изменений.

Для чего используются?

Назначение струбцин достаточно разнообразно. Это слесарное и столярное приспособление вполне успешно используется и в строительной сфере.

Существуют стационарные модели с креплением для верстака или для стола в мастерской, а также мобильные приспособления.

Их применяют в самых разных сферах и видах деятельности.

  • Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве
  • Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.
  • Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.
  • Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.
  • Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.
  • Для опалубки. Здесь зажим выступает в роли несущего элемента.
  • Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.
  • Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.
  • Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.
  • Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.
  • Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.
  • Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.
  • Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Виды

Классификация зажимных механизмов довольно обширна. Здесь можно встретить мебельные струбцины-ваймы и «пистолеты», клещи и двухсторонние модели. Все они заслуживают самого пристального внимания. Стоит рассмотреть классификацию и виды струбцин более подробно.

По размерам

В зависимости от назначения струбцины могут быть маленькими и большими, длинными и короткими. Мини-версии обычно используются в ювелирном деле и при других мелких работах. Усредненные параметры будут такими:

  • длина – от 150 до 900 мм;
  • ширина – 120-350 мм;
  • размер рабочей области (при максимальном раскрытии) – 10-600 мм.

Самый маленький захват имеют угловые зажимы – не более 10-100 мм, поскольку соприкосновение происходит под углом 90 градусов.

Среди типовых струбцин самый большой рабочий диапазон у F-образных моделей – от 15 до 350 мм при длине инструмента до 400 мм. G-образные зажимы считаются средними. Их захват достигает 70-170 мм, что вполне достаточно для выполнения большинства видов работ.

По материалу изготовления

Имеет значение и основание, из которого изготавливается инструмент. В основном в качестве материала для изготовления зажимных механизмов выступают черные и цветные металлы, но встречаются и деревянные или пластиковые элементы. Стоит рассмотреть все варианты более подробно.

  • Кованые. Самые прочные и долговечные, считаются наиболее надежными. Из ковкого чугуна изготавливают классические F-образные струбцины с винтовым зажимом. Скобы в подобном исполнении обеспечивают максимальную устойчивость.
  • Пластиковые. Применяются преимущественно при монтаже натяжных потолков. Изготавливаются из полимеров, устойчивых к эксплуатационным нагрузкам.
  • Металлические штампованные. В этой категории представлены стальные изделия категории масс-маркет и мощные промышленные изделия. Для монтажа металлокаркасов и несущих конструкций используют струбцины с антикоррозионным оцинкованным или гальваническим покрытием. Кованые стальные струбцины надежнее, но стоят дороже.
  • Деревянные. Предназначены для склеивания деталей из мягких и хрупких материалов. Изготавливаются из твердых пород древесины.
  • Литые алюминиевые. Легкие, обладающие устойчивостью к коррозии, но не предназначенные для интенсивных нагрузок.

Это основные материалы, представленные на рынке.

Ради экономии китайские производители могут использовать более хрупкие сплавы металлов. Именно поэтому лучше не выбирать продукцию неизвестных брендов.

По принципу действия

По принципу действия все струбцины довольно легко классифицируются на обычные механические – с ручным управлением, и усовершенствованные. Самая простая – винтовая, оснащенная пятаком на конце нарезного элемента и ручкой. Имеет корпус и подвижную часть. Это универсальная модель, удобная в быту и работе столяра, слесаря. Усовершенствованная эксцентриковая модель проще в обращении.

Магнитные струбцины применяются электросварщиками для фиксации соединяемых заготовок. Чаще всего их используют в угловых соединениях. Выглядит такая деталь как многогранник или равнобедренный треугольник с прямыми углами. Магнитные вставки расположены на гранях, контактирующих с металлом.

Автоматическая или быстрозажимная (пистолетная) струбцина также известна как триггерная, реечная. Ее конструкция F-образная, 1 губка зафиксирована на планке неподвижно, вторая перемещается в режиме свободного хода или блокируется в заданном положении.

Гидравлическая и пневматическая силовая струбцина – устройства с подачей усилия на рабочую поверхность при помощи элемента, напоминающего домкрат. Вакуумные модели используются при работе со стеклом, искусственным камнем, керамикой. Они оснащены рамой с вакуумными присосками и ручными насосами для нагнетания нужного усилия.

Пружинная по своей конструкции напоминает секатор или клещи, имеет 2 ручки и смыкающиеся губки. Зажимное и разжимное усилие придается механически. Распорная используется для монтажа ламината и наборных полов. Универсальная шлейфовая применяется при монтаже оптоволоконного кабеля к несущим конструкциям.

По форме

Довольно разнообразны и формы струбцин. Среди наиболее часто встречающихся вариантов можно выделить такие.

  • С-образные. Простые струбцины, также известные как торцевой зажим. Удобны в настольном использовании.
  • F-образные. К ним относятся все быстрозажимные модели и другие виды с длинной планкой. Круглый «пятак» закреплен в горизонтальной плоскости.
  • G-образные. Простые и надежные, корпусные, подходят для работы с металлом. Шарнирная поворотная модель легче в управлении, чем регулируемая винтом
  • T-образные. С оригинальным направляющим профилем. Используются в мебельном производстве и при монтаже окон.
  • Клещеобразные. Могут быть с трещоткой или пружиной. Также именуются «прищепками» за внешнее сходство и плоские губки.
  • Корпусные. Для зажима деталей в параллельной или косой плоскости. Поворотная корпусная струбцина может выступать как двухсторонняя раздвижная распорка.
  • Струбцины-пистолеты. Автоматизированные рамочные модели.
  • Кромочные. Используются для крепления материалов по канту.
  • Угловые. Бывают магнитные и винтовые. Применяются для соединения деталей под прямым углом.
  • Ленточные. С ременным натяжением. Используется в столярном деле.

Это лишь самые часто встречающиеся виды столярных и слесарных струбцин.

При узкоспециализированном применении их конфигурации гораздо более разнообразны.

Рейтинг брендов

На российском рынке можно найти струбцины европейских, азиатских, американских производителей. Большинство из них хорошо известны мастерам-любителям и профессионалам. О лучших компаниях, которым можно доверять, стоит узнать более подробно. В рейтинг популярности среди брендов – производителей струбцин, вошли следующие марки.

  • Stanley. Американская компания, существующая более 175 лет. Инструменты бренда настолько надежны, что их используют даже во время космических экспедиций. В ассортименте можно найти ременные, угловые. F-образные, G-образные, триггерные струбцины, изготовленные из высококачественной стали и алюминия. Большую часть своей продукции для российского рынка фирма производит в Китае.
  • Bessey. Немецкий бренд, специализирующийся на изготовлении струбцин для частного и профессионального применения. В ассортименте есть чугунные, стальные, алюминиевые модели, рычажные и высокоэффективные приспособления. Компания выпускает струбцины всех типов, в том числе с редукторами и манипуляторами, по праву считается одним из лидеров мирового рынка.
  • Wilton. Индустриальная компания из Чикаго, более 70 лет выпускающая инструменты для профессионального и любительского применения. Бренд неоднократно патентовал свои изобретения, изначально специализировался на выпуске тисков. Зажимы бренда и сегодня широко используются мастерами по всему миру. Основная специализация компании – F-образные и C-образные модели струбцин.
  • Matrix. Немецкий бренд, более 10 лет представленный в России. Компания производит разнообразный столярный и слесарный инструмент. Особый интерес представляют F-образные, клещеобразные и быстрозажимные струбцины. Бренд выделяется лояльной ценовой политикой, продуманной эргономикой своих изделий.
  • Gross. Компания из Германии, выпускающая продукцию профессионального уровня. Бренд уверенно занимает ведущие позиции по продажам в странах ЕС. Среди ассортимента продукции особенно отмечаются клещеобразные и реечные струбцины, заметно облегчающие ручной труд мастера.

Этим перечень производителей не исчерпывается, но выбирая изделия от проверенных фирм, можно не сомневаться в том, что приобретенный инструмент оправдает возлагаемые на него надежды.

Советы по выбору

О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены. Достаточно лишь обратить внимание на следующие моменты.

  1. Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
  2. Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
  3. Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
  4. Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
  5. Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
  6. Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
  7. Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.

Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.

Как пользоваться?

Применение струбцин не вызывает особенных вопросов. Вне зависимости от типа конструкции они используются для зажимания деталей или предметов, материалов в заданном положении. Достаточно поместить объект между губками, а затем зафиксировать его.

В классических винтовых изделиях для этого используется вращающийся элемент, затягивать который приходится 2 руками.

Быстрозажимные струбцины по принципу своего действия похожи на пистолет со спусковым крючком. Достаточно задействовать рычаг, и губки сомкнутся с нужным усилием. Их удобство состоит в том, что можно выполнять все работы одной рукой. Клещеобразные струбцины имеют тот же рычажный принцип, но сила сжатия регулируется пружинным элементом. Работа с ними напоминает использование секатора – это не самый легкий и комфортный инструмент.

Торцевые струбцины отличаются тем, что распорка у них не только по бокам, но и по центру, прижимное усилие создается в 3 точках. Сначала нужно зажать сам материал между губками, а затем уже задействовать третью площадку. В основном этот инструмент задействован в приклеивании декоративных торцевых кромок.

Для хранения струбцин в мастерской опытные столяры и слесари рекомендуют использовать специальные системы или полки с гребенчатым передним краем. В этом случае инструменты легко будет выстроить по размеру – от малого к большему.

      В следующем видео вы узнаете правила выбора и применения струбцин.

      Столярные струбцины. Для чего нужны и какие бывают

      Струбцины столярные – это вспомогательный инструмент, благодаря которому можно зафиксировать детали в процессе работ по деревообработке. Обычно конструкция инструмента стандартная: подвижный зажимающий механизм и рамы. Когда зажим перемещается, меняется расстояние между рамами. Можно отрегулировать силу зажима, для этого используется винт или рычаг. Современные инструменты должны быть выполнены особым образом, ведь требования к ним довольно высокие. Они должны быть долговечными, удобными и надежными.

      Сфера применения

      Струбцины используют для различных видов работ. Например, для того чтобы склеить между собой две деревянные детали. Согласно требованиям методики склеивания, максимальное соприкосновение деталей между собой должно быть от 10 до 24 часов. Руками выполнять зажим такой длительности невозможно. Поэтому можно воспользоваться струбцинами и выполнить задачу с минимальными силовыми затратами.

      Также струбцину применяют, когда нужно прижать инструмент или прибор к поверхности. Тиски, мясорубки и другие устройства крепятся к основе с помощью данного инструмента. Настольная лампа фиксируется к столу именно с помощью струбцины. Поэтому можно смело заявить, что струбцины полезный, практичный инструмент, который помогает не только в столярном деле, но и в быту.

      Разновидности:

      • F-образной формы. Конструкция представлена из шины из металла, где закреплены статичные и не статичные губки. На статичной есть винт для поджима, который имеет деревянную, пластиковую или металлическую рукоять.
      • G-образные. Шина и обе губки это единая конструкция, на нижней части которой есть винт для поджима. Благодаря монолитности инструмент не дает люфтов, которые мешают в работе.
      • Угловые струбцины. Используют, когда необходимо зажать деталь под прямым углом. Угловые струбцины имеют такую конструкцию: корпус, один или два винта для поджима, где есть специальные пятки для поджима.
      • Торцевые струбцины. Используют для фиксации кромок. Модель похожа с G – образной, отличием является наличие двух винтов для поджима, благодаря которым фиксация осуществляется по большей площади, с меньшими усилиями.
      • Ленточные. Металлическая или синтетическая лента и винт для поджима, с помощью которого и выполняется натяжка ленты.

      Особенности выбора струбцин

      Когда вы уже узнали разновидности струбцин, можете смело утверждать, что вы знаете о них все. Но для того, чтобы при выборе данного вида зажима точно не ошибиться, нужно узнать еще несколько полезных советов и секретов о них.

      При покупке смотрите не только на цену и тип, но и на другие детали:

      • Внимательно посмотрите на резьбу винта для зажима. В идеале, если она будет крупной, трапециевидной или упорной. Так инструмент поможет выполнить максимальный зажим.
      • Наконечник винта для прижима должен быть плоским и плотным.
      • Площадка прижима не должна сливаться с корпусом, должна быть широкой, чтобы не было перекосов во время крепления.
      • Рукоятки бывают прорезиненными, деревянными и эргономичными.

      Из чего изготавливают

      На сегодняшний день струбцины изготавливают из разных видов материалов. Для слесарей и сварщиков они выполнены из металла. Для столяров могут быть пластиковыми, металлическими и даже деревянными.

      Иногда детали креплений, которые по конструкции напоминают струбцины, относят к их разновидностям. Например, на лампе или на мясорубке. Но это не так. Столярная струбцина отличается тем, что после ее установки на поверхности можно выполнять работу двумя руками сразу. Есть конструкции, когда выполнять работу можно одной рукой.

      Если вы заметили ошибку на этой странице, выделите ее и нажмите Ctrl + Enter

      Струбцина угловая – чем она отличается от остальных конструкций? + видео

      Струбцина угловая и другие модели этого приспособления относятся к инструментам-помощникам, которые необходимы для фиксаций деталей во время их обработки или для плотного сжатия деталей между собой, например, в процессе склеивания.

      Струбцины столярные как пример принципа работы инструмента

      Изготавливают столярные струбцины из металла и дерева. Некоторые элементы для нестационарных креплений тоже могут называть струбцинами, но это неверно. Подобное фиксирование имеют мясорубки, настольные лампы, тиски и тому подобное. Главное отличие струбцины в том, что, установив ее на поверхности, работать можно обеими руками, хотя в последнее время появились модели, которые позволяют пользоваться только одной рукой.

      Есть тип данных приспособлений, которые называют рычажными. Они отличаются тем, что основаны не только на системе осей, но и рычагов. Часто их называют прижимами или зажимами, а также быстрозажимными устройствами, системами для быстрой фиксации. Надо всего лишь немного приложить усилий, и моментально создается приличная зажимная сила. Для того чтобы быстро зафиксировать деталь, нужно будет только выполнить одно движение – переместить зажимную рукоятку. Состоит простейшая ручная струбцина из основной рамы или скобы и подвижных элементов с зажимами, это может быть либо винт, либо рычаг. Его цель – не только фиксация подвижной части, но и регулировка силы сжатия.

      Главное отличие различных моделей струбцин заключается в их механизме. Поэтому часто выделяют такие классы:

      • винтовая;
      • монтажная;
      • угловая;
      • быстрозажимная;
      • ручная.

      Выбирая данный инструмент, надо обращать внимание на рабочий ход, а также на расстояние, на которое могут раздвигаться элементы-фиксаторы. Самыми практичными являются те приспособления, которые имеют наибольшие перечисленные показатели. С большими параметрами можно использовать в работе более крупные детали, размеры могут варьироваться в разных моделях от 20 до 350 мм. Теперь скажем несколько слов о каждой разновидности струбцин.

      Струбцина угловая и другие конструкции – краткая характеристика

      Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

      Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

      Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

      С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

      Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

      Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

      Как сделать струбцину – создаем инструмент сами

      Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

      Как сделать струбцину своими руками - пошаговая схема

      Шаг 1: Подбираем детали

      Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

      Шаг 2: Собираем основание

      Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления зажима к верстаку. На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

      Шаг 3: Делаем зажим

      Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.

      Оцените статью: Поделитесь с друзьями!

      Струбцины для мебели, дерева, угловые, быстрозажимные

      Что представляют собой деревянные струбцины? Для чего они нужны, как ими пользоваться и какие лучше? На эти и множество других вопросов мы ответим в данной статье.

      Струбцина мебельная

      Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.

      Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:

      • винтовая – имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой
      • монтажная – используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту
      • угловая – удерживает при склеивании или сварке части рам, уголков
      • струбцина столярная быстрозажимная – устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение
      • ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

      Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.

      F-образные струбцины

      Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:

      • Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места
      • Heavy duty. Эти устройства применяются в тяжелых работах.

      F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.

      Ленточные струбцины

      Основа этого устройства - капроновый или кожаный ремень, который передает прижимное усилие на сопряженные детали. Ленточные зажимы обеспечивают плавное прижатие и надежную фиксацию любым предметам. Они могут применяться для создания или ремонтных работ рам, стульев из дерева, столешниц, аквариумов и многих других предметов. При помощи этого универсального устройства можно соединить, сверлить и склеить под конкретным углом зафиксированные детали конструкции.

      Лента имеет такую длину, что ею можно обмотать корпус любой многогабаритной конструкции, закрепив при этом все вместе соединения. Отметим, что отсутствует риск повреждения стягиваемых деталей, потому что металлические части ленточной струбцины к ним не прикасаются. Тем не менее, в ряде случаев такие устройства не очень удобны. Происходит это по причине того, что во время установки уголка с одной стороны, с другой он падает. Помимо этого, нет возможности сделать сильнее или слабее давление на одну конкретную плоскость или ось. В ходе применения ленты без уголков повреждается край кромки детали. Именно поэтому к ленточной струбцине стоит купить особые уголки, существенно расширяющие функционал зажима.

      Трубные струбцины

      Создают такие устройства из водопроводных труб в ½ или ¾ дюйма, на которые навинчивают недвижимый упор и подвижную губку. Создать такое устройство можно создать любой длины, нарезав с одного конца трубы резьбу и завинтив на нее упор. При необходимости зажим можно переставить на другую трубу или просто демонтировать.

      Стоит отметить, что подвижная губка зажима отлично скользит по черным трубам, которые отличаются бюджетной стоимостью. Гальваническое покрытие защищает трубы от коррозии. Помимо этого, контактируя с клеем, в отличие от обычных труб, части с этим покрытием не оставят на заготовке темных пятен. Чтобы защитить выступающую резьбу стоит использовать специальные съемные колпачки. В том случае, когда мастер склеивает большую конструкцию, но не имеет зажима требуемой длины, он использует два более коротких приспособления. Их необходимо лишь соединить муфтой.

      G-образные струбцины

      Эти устройства применяются для реализации большинства работ, следовательно, покупать их нужно побольше. Они производятся различного размера, однако наиболее популярными являются инструменты, имеющие ширин захвата в 100 и 150 мм. G-образные струбцины стоит приобретать только высококачественные, потому что скобы недорогих вариантов часто прогибаются и работать с ними довольно сложно.

      В магазинах можно найти специализированные G-образные зажимы с увеличенной глубиной захвата. Они помогают дотянуться в недоступные простым струбцинам места. Чтобы зафиксировать накладок есть специальные кромочные зажимы, которые могут прижать деталь одновременно в двух направлениях. При выборе G-образной струбцины стоит убедиться в том, что винты крупные, поверхность плоская, а вороток толстый со скругленным концом.

      Струбцина столярная своими руками

      Струбцины для дерева можно сделать и самостоятельно. Угловая струбцина используется для фиксации двух заготовок, даже разного размера, под углом 90 градусов, чтобы соединить их между собой любым способом. Наиболее часто такое устройство применяется как кондуктор для сварки металлических деталей под прямым углом.

      Чтобы создать такое устройство самостоятельно нужно приобрести:

      • стальной уголок 40 мм, толщина которого составляет от 3 до 4 мм
      • стальные пластины, ширина которые составляет от 40 до 50 мм
      • шпильки, имеющие резьбу, лучше прошедшие закалку
      • прутки для воротков
      • гайки, чтобы создать червячный механизм
      • сварочный аппарат
      • дрель, метчики.

      Уголки нужно приварить к стальным пластинам четко под прямым углом. С каждой стороны прикрепить с помощью сварочного аппарата червячную конструкцию, которая представляет собой аналогичный уголок с наваренной упорной гайкой или утолщением. В этом утолщении необходимо нарезать резьбу, согласно размерам шпильки-воротка. Ширину рабочего зазора подобрать под потенциальные заготовки. Учтите, что в том случае, если диапазон габаритов обрабатываемых деталей достаточно обширен, то стоит позаботиться об изготовлении нескольких струбцин. Большой ход воротка является причиной непрочной фиксации.

      Далее в рабочую гайку необходимо вкрутить шпильку-вороток, после чего на ее конце собирать упор. Зачастую, он представляет собой конструкцию из двух металлических шайб различного калибра. Упор должен легко прокручиваться на шпильке. С обратной стороны воротка нужно просверлить отверстие, в которое вставится металлический прут, выполняющий роль рычага. Грамотно созданная струбцина из металла дает возможность надежно закреплять стальные детали в ходе сварочных работ, а также деревянные в ходе столярных.

      Простейшую струбцину из древесины, которая используется в столярном деле, можно создать из таких компонентов:

      • пара деревянных брусков из нетвердого, но прочного материала, к примеру, сосны. Очень твердые сорта оставят вмятины на заготовке при сильной фиксации
      • мебельные гайки с фиксатором для дерева
      • металлические шпильки, причем не обязательно из дорогостоящей закаленной стали
      • гайки — барашки, имеющие резьбу, соответствующую шпилькам
      • шайбы упорные, тоже можно купить недорогие.

      Выпилите рабочие клещи из подготовленных брусков. Строго под углом 90 градусов засверлите отверстия под шпильки, с незначительным люфтом. Шпильки нужно вкрутить в мебельные гайки. Прилегание будет обеспечено барашками, или простыми гайками с рожковым ключом, в том случае, когда нужен очень прочный захват.

      Чтобы быстро зафиксировать небольшие детали стоит использовать струбцину в виде штангенциркуля.

      Такое устройство можно сделать из брусков и тонкой фанеры. Червячная система стандартная – гайки для мебели и шпилька-вороток. Недвижимый упор надежно крепится с одной стороны направляющей рейки. На рейке необходимо вырезать углубления для крепления подвижного механизма.

      После передвижения кронштейна на требуемое расстояние нужно лишь повернуть на несколько витков вороток, и деталь зафиксирована. Когда упорный механизм отпущен – каретка легко двигается, освобождая заготовку.

      Часто возникает необходимость просто прижать материал к столу для работы. С этой целью можно сделать самозажимную струбцину. На фото видно, как создать металлический или деревянный кронштейн.

      Суть работы этого устройства проста – нужен рычаг, имеющий эксцентрик на поворотном конце. Сделав поворот на определенный угол, получится автоматический быстрый зажим. Общая высота изменяется при помощи регулировки шпилькой, которая закреплена на верстаке.

      Если закрепить две струбцины такого типа на передвижном шаблоне, то можно осуществлять массовое фрезерование одинаковых заготовок.

      Определение зажима по Merriam-Webster

      \ ˈKlamp \

      1 : Устройство, предназначенное для связывания, сжатия или сжатия двух или более частей вместе с целью их прочного удержания.

      2 : любой из различных инструментов или приспособлений, у которых части собраны вместе для удержания или сжатия чего-либо.

      зажимается; зажимной; зажимы

      переходный глагол

      1 : для крепления с помощью или как бы с помощью хомута скрепите две доски вместе

      : разместить постановлением : ввести - часто используется с на , введенном в комендантский час после беспорядков.

      б : крепко держать

      Что такое токоизмерительные клещи?

      Токоизмерительные клещи - это электрический испытательный инструмент, который объединяет базовый цифровой мультиметр с датчиком тока.

      Клещи для измерения тока. Зонды измеряют напряжение. Наличие шарнирной губки, интегрированной в электрический счетчик, позволяет техническим специалистам зажимать губки вокруг провода, кабеля или другого проводника в любой точке электрической системы, а затем измерять ток в этой цепи, не отключая / не отключая ее.

      Жесткие губки, расположенные под пластиковыми деталями, состоят из ферритного железа и предназначены для обнаружения, концентрации и измерения магнитного поля, создаваемого током, протекающим через проводник.

      1. Токоизмерительные клещи.
      2. Тактильный барьер (для защиты пальцев от ударов).
      3. Кнопка «Удерживать»: фиксирует показание дисплея. Чтение прекращается при повторном нажатии кнопки.
      4. Циферблат (он же поворотный переключатель).
      5. Дисплей.
      6. Кнопка подсветки.
      7. Кнопка «Мин. Макс.»: При первом нажатии на дисплее отображается максимальный ввод. При последующих нажатиях отображаются минимальные и средние значения. Работает в режимах тока, напряжения и частоты.
      8. Кнопка пускового тока.
      9. Кнопка нуля (желтая): удаляет смещение постоянного тока из измерений постоянного тока. Также служит кнопкой переключения диска для выбора желтых функций, разбросанных по циферблату.
      10. Рычаг освобождения кулачков.
      11. Метки совмещения: для соответствия требованиям точности провод должен быть совмещен с этими метками.
      12. Общий входной разъем.
      13. Входной разъем вольт / Ом.
      14. Вход для гибкого токового пробника.

      Изначально созданные как одноцелевой измерительный прибор, современные токоизмерительные клещи предлагают больше функций измерения, большую точность и в некоторых случаях специализированные измерительные функции.Современные токоизмерительные клещи включают в себя большинство основных функций цифрового мультиметра (DMM), таких как возможность измерения напряжения, целостности цепи и сопротивления.

      Токоизмерительные клещи стали популярными инструментами в основном по двум причинам:

      • Безопасность. Токоизмерительные клещи позволяют электрикам обойти старый метод разрезания провода и вставки измерительных проводов измерителя в цепь для измерения тока в линии. Зажимы токоизмерительных клещей не должны касаться проводника во время измерения.
      • Удобство. Во время измерения нет необходимости отключать цепь, по которой проходит ток, что значительно повышает эффективность.

      Токоизмерительные клещи предпочтительнее для измерения высоких уровней тока. Цифровые мультиметры не могут измерять ток 10 А в течение более 30 секунд без риска повреждения измерителя.

      Токоизмерительные клещи предлагают минимальный диапазон тока от 0 A до 100 A. Многие модели имеют диапазон до 600 A. Другие - до 999 A или 1400 A, а некоторые съемные аксессуары для зажимов, такие как iFlex®, могут измерять до 2500 А.

      Токоизмерительные клещи используются в промышленном оборудовании, промышленных системах управления, бытовых / коммерческих / промышленных электрических системах и коммерческих / промышленных HVAC. В основном они используются для:

      • Обслуживание: Для ремонта существующих систем по мере необходимости.
      • Установка: Для устранения проблем с установкой, выполнения заключительных испытаний цепи и наблюдения за электриками-учениками при установке электрического оборудования.
      • Техническое обслуживание: Для выполнения планового и профилактического обслуживания, а также поиска неисправностей в системе.

      Существуют три типа токоизмерительных клещей:

      • Токоизмерительные клещи с трансформатором тока: измеряют только переменный ток (ac).
      • Токоизмерительные клещи на эффекте Холла: измеряют как переменный, так и постоянный ток (переменный и постоянный).
      • Гибкие клещи: используют пояс Роговского; измерять только переменный ток; подходит для измерения в ограниченном пространстве.
      Найдите подходящие клещи

      определение клещей в The Free Dictionary

      Я полагаю, что это был железный зажим или опора на пьедестале, прикрепленная, чтобы удерживать жалкое изображение в вертикальном положении, когда оно начало раскачиваться.Этот старый джентльмен, внимательно осмотрев искалеченный стул, обнаружил, что его сломанная ножка может быть зажата железом и сделана столь же пригодной к эксплуатации, как и всегда. время, в зажатом растворе железной души Ахава. Железные зажимы и балки, огнеупорные сверху донизу; механические подъемники для горничных со всеми их щетками и метлами; все, что только может пожелать сердце. губы ваших товарищей, в моем правительстве Шотландии и Ирландии, у меня есть семьсот сорок один деревянный подвес из крепкого дуба, скрепленный железом и каждую неделю свеже смазанный.С его губ всегда срываются теплые слова и сердечные приветствия, но они стихают в неслышном шепоте за стальными зажимами. Его сердце болит за усталого брата, но его сочувствие тупо. Дверь не только заперта, но и он сразу увидел, что замок современный, а сама дверь заперта тяжелыми железными зажимами. Он вернулся в гостиную. «Кроме этого», - сказал я, пиная огромный дубовый ящик с помощью железных лент и зажимов, и обшивку из сукна, быстро исчезающую под тяжелыми пакетами в форме урн и канделябров.Брюки к его уличному костюму были помещены между досками и доски были скреплены тяжелыми винтами. Мы выбили голову из пустой бочки и подняли эту бочку на плоскую крышу часовни, где быстро зажали, залили. в порохе, пока он не лежал на дне свободно на дюйм глубиной, затем мы поставили ракеты в бочку настолько толстой, насколько они могли свободно стоять, все разные виды ракет существуют; и они сделали большой и внушительный сноп, я могу вам сказать.Обнаружение того, что это был манекен, и что кровать была прикреплена к полу, сразу же породило подозрение, что веревка служила мостом для чего-то, проходящего через отверстие и идущего к кровати. на вертикальном мольберте стоял портрет в полный рост молодого человека необычайной красоты, а перед ним, на небольшом расстоянии, сидел сам художник, Бэзил Холлуорд, чье внезапное исчезновение несколько лет назад вызвало: В то время такой общественный ажиотаж и породил столько странных домыслов.

      Что такое ... толщина зажима?

      Что такое толщина зажима и как она рассчитывается для саморезов?

      Короче говоря, толщина зажима - это площадь самосверлящего винта, который может использоваться для соединения двух компонентов. Таким образом, это область винта, которая может воспринимать и выдерживать нагрузку.

      Как рассчитывается толщина зажима?

      Если вы подойдете к предмету с некоторой подозрительностью, вы можете прийти к выводу, что толщину зажима самосверлящего винта довольно легко определить по длине винта.Следовательно, толщина зажима - это длина резьбовой части винта за вычетом длины острия сверла, верно?

      Неправильно! Особенно в отношении толщины зажима самосверлящих винтов следует отметить несколько важных моментов:

      1. Толщина зажима и витки резьбы:

      Если вы присмотритесь, относительно легко понять, что первая резьба поворот самосверлящего винта подходит только для ограниченного зажима. Однако гораздо более важным является второй пункт, который особенно актуален для самосверлящих винтов для участков, подверженных воздействию погодных условий (JT3).

      2. Закаленные острия сверла: Винты

      из нержавеющей стали JT3 имеют острие сверла из стали - поэтому из соображений прочности они называются «винтами с двумя метками»! Но в местах, подверженных воздействию погодных условий, для зажима можно использовать только часть винта из нержавеющей стали. По этой причине необходимо учитывать указанную толщину зажима, особенно при использовании саморезов из нержавеющей стали!

      Какая ошибка может быть сделана при обработке относительно толщины зажима?

      Что касается толщины зажима, вы действительно не ошибетесь.Важно соблюдать значения толщины зажима, указанные в каталоге EJOT. Толщина зажима была тщательно рассчитана специалистами по применению EJOT на основании одобрения. Интернет-магазин EJOT также четко отображает толщину зажима. Здесь вы можете дополнительно найти диапазон толщины зажима при выборе самосверлящего винта. Токоизмерительные клещи

      | PCE Instruments

      Токоизмерительные клещи идеально подходят для измерения переменного или постоянного напряжения. Этот прибор незаменим для инспекционных работ и технического обслуживания в различных промышленных приложениях, в исследованиях и разработках, в жилых помещениях и на многих малых предприятиях или в домашних условиях.Линия токоизмерительных клещей PCE изготовлена ​​в соответствии с высочайшими отраслевыми стандартами и очень важна: PCE предлагает инструменты, которые можно использовать во всех рабочих местах (оснащенных очень маленькими или даже очень большими губками), результаты надежны, а зажимы просты в использовании. . Каждый токоизмерительный прибор откалиброван производителем и может быть сертифицирован по ISO или NIST - держите токоизмерительные клещи PCE в руках, и вы сразу почувствуете качество.

      PCE предлагает множество моделей: детектор напряжения, детектор утечки напряжения, детектор мощности напряжения, метрический детектор и детектор тока.Кроме того, многие токоизмерительные клещи могут измерять другие параметры, такие как емкость, сопротивление и мощность - мощность через клещи напрямую или с помощью портативных цифровых приборов с внешними зажимами (с диапазоном одного или трех каскадов). Очень часто токоизмерительные клещи являются настоящим мультиметром, поэтому они становятся универсальным инструментом для электрических измерений.

      Каждый токоизмерительный прибор легко транспортировать и поставляется с легко читаемым руководством, некоторые модели с программным обеспечением, которое можно интегрировать в современные измерительные системы, другие оснащены регистраторами данных (записывающими клещами) для хранения большого количества измеренных данных.Токоизмерительные клещи, как и большинство наших измерительных приборов, соответствуют стандартам ISO. Приборы когда-либо делятся на категории (электробезопасность CATI-IV), поэтому вы можете увидеть, какой тип токоизмерительных клещей лучше всего подходит для вашего применения или потребностей. Используя токоизмерительные клещи PCE, вы поймете, почему профессиональные пользователи предпочитают наши токоизмерительные клещи.

      В качестве образца вы можете посмотреть видео об использовании токоизмерительных клещей PCE PCE-DC 3. Это инструмент для основного использования в жилых помещениях или для просмотра видео для тестирования авто / автомобильной электрики в гаражах.

      Как использовать зажим для лечения недержания

      Эта информация поможет вам научиться пользоваться зажимом при недержании, в том числе найти правильный размер, как его применять и как чистить.

      Зажим при недержании - это устройство, которое помогает контролировать утечку мочи, возникающую при натуживании, кашле или поднятии предметов. Это называется стрессовым недержанием. Он также может помочь контролировать подтекание и подтекание, связанные с другими проблемами с мочеиспусканием, такими как рак простаты.

      Зажим работает, оказывая легкое давление на уретру (трубку, по которой моча выводится из вашего тела) на нижней стороне полового члена.

      Вернуться наверх

      Выбор зажима подходящего размера

      Зажимы для недержания мочи бывают 3-х размеров: большие, обычные и ювенильные. Чтобы подобрать размер, который вам подходит, вам нужно измерить вокруг стержня пениса, слегка сжимая его.

      Для этого осторожно сожмите середину стержня большим и указательным пальцами.Слегка надавите, как будто остановите отток мочи (мочиться). Затем измерьте вокруг голени с помощью рулетки.

      • Если длина вала 3 дюйма (7,6 см), вам понадобится большой зажим .
      • Если ваш вал составляет 2 дюйма (5 сантиметров), вам понадобится обычный зажим .
      • Если длина вашего стержня 1½ дюйма (3,8 см), вам понадобится зажим juvenile .
      Вернуться наверх

      Применение зажима

      Перед тем, как наложить зажим на пенис, потренируйтесь использовать его на пальце.

      1. Мойте руки не менее 20 секунд. Вытрите их чистой тканью или бумажным полотенцем.
      2. Поместите пенис между 2 подушечками из поролона на зажиме. Зажим должен находиться на полпути вниз по стержню вашего полового члена (см. Рисунок 1).

        Рисунок 1: Зажим при недержании полового члена

      3. Затяните зажим, чтобы сжать уретру. Убедитесь, что зажим не затянут слишком сильно и не препятствует циркуляции крови.
        • Большой и обычный зажимы имеют 5 настроек, которые регулируют давление на уретру.
        • Используйте храповой фиксатор для регулировки давления (см. Рисунок 1). Чтобы снять фиксатор, сдвиньте петли пружинной проволоки вместе.
        • Зажим для несовершеннолетних не регулируется.
      4. Сформируйте верхнюю подушечку из пеноматериала пальцами, чтобы она лучше сидела и чувствовала себя более комфортно.
      Вернуться наверх

      Рекомендации по использованию зажима

      При использовании зажима соблюдайте следующие инструкции:

      • Снимайте зажим каждые 1-2 часа, чтобы моча вышла.Это важно, чтобы избежать инфекций мочевыводящих путей (ИМП).
      • Если у вас возникли проблемы с снятием зажима, позвоните своему врачу.
      • Каждые 2 часа перемещайте зажим вверх или вниз по валу. Не держите его зажатым более 2 часов в одном и том же месте.
      • Не используйте зажим, если у вас артрит или проблемы с руками.
      • Не используйте зажим ночью, пока спите. Используйте мочевые прокладки для взрослых при протекании.
      • Убедитесь, что зажим не слишком плотно прилегает к пенису. Это может помешать циркуляции крови и вызвать раздражение кожи. Важно, чтобы вы чувствовали себя половым членом, чтобы вы могли чувствовать все, что вызывает боль или раздражение.
      • После некоторого использования зажима проверьте, нет ли признаков износа или повреждения (например, трещин, обесцвечивания или отслоения пены). Ваш зажим следует заменять каждые 3 месяца или чаще, если пена изнашивается.

      Мочеиспускание зажимом

      Когда вам нужно помочиться, освободите зажим, сдвинув вместе петли из пружинной проволоки. После того, как вы закончите мочеиспускание, снова наденьте зажим, чтобы предотвратить подтекание. Если возможно, поместите зажим на немного другую часть вала.

      Очистка зажима

      Чтобы очистить зажим, выполните следующие действия. Обязательно очищайте зажим после каждого использования.

      1. Вымойте зажим в раковине с мягким мылом и теплой водой.Не используйте для чистки зажима отбеливатель, моющее средство или горячую воду.
      2. Тщательно промойте зажим в чистой прохладной воде.
      3. Осторожно отожмите пену, чтобы избавиться от лишней воды.
      4. Дайте зажиму высохнуть в прохладном месте, вдали от источников тепла и прямых солнечных лучей. Не кладите зажим в стиральную или сушильную машину и не используйте для этого фен.

      Заказ новых хомутов

      Чтобы заказать новые хомуты, позвоните в компанию, которая их производит. Вот некоторые компании, у которых вы можете заказать:

      Вы также можете позвонить в любую другую крупную медицинскую компанию, занимающуюся распространением урологических материалов.

      После того, как вы разместите заказ, компания-поставщик свяжется с вашим поставщиком медицинских услуг для получения разрешения. Как только компания-поставщик получит разрешение от вашего врача, ваши зажимы будут отправлены вам по почте в течение 1-2 дней.

      Вернуться наверх

      Когда звонить своему поставщику медицинских услуг

      Позвоните своему врачу, если у вас есть:

      • Неисправность снятия хомута
      • Отек, изменение цвета или выделения из полового члена
      • Раздражение кожи вокруг полового члена
      • Потеря чувствительности полового члена
      • Боль или раздражение на половом члене
      • Любые другие необычные симптомы
      Вернуться наверх

      П-образные зажимы для крепления проводов, кабелей, шлангов, труб

      Хомут с храповым механизмом упростит укладку кабелей

      Металлические и пластиковые р-хомуты эволюционировали.Взгляните на Хомут с трещоткой!

      В HellermannTyton мы стремимся к принятию установленных дизайнерских соглашений для крепления деталей и их усовершенствованию. Поэтому, когда мы получили запрос на более универсальный способ крепления и зажима кабелей и шлангов на строительной технике, мы приняли вызов. Мы применили наше обширное ноу-хау в области проектирования кабельных стяжек, чтобы устранить все механические ограничения обычного p-образного зажима , о которых нам рассказывали наши клиенты.

      Результатом является Хомут с храповым механизмом . Это самые удобные в использовании , универсальные и прочные P-Clamp для крепления и фиксации кабелей, проводов, труб и шлангов на рынке.

      Специально для работ по техобслуживанию , Ratchet P-Clamp является идеальным решением: кабели и провода можно легко заменить, а без необходимости отвинчивать изделие . Все, что вам нужно, это отвертка, чтобы снова открыть крышку. Это означает, что зажим с храповым механизмом можно повторно использовать сотни раз.

      Обзор продукции

      Хомуты с храповым механизмом

      П-образные зажимы с храповым механизмом на линии

      Пластиковые хомуты

      Хомуты Alu-P для использования вне помещений

      Дизайн имеет значение: преимущества нашего зажима P-Clamp с трещоткой

      Мы сопоставили характеристики зажима Ratchet P-Clamp со следующими требованиями к удобству использования :

      • Свобода выбора: отдельные этапы предварительной и окончательной сборки.
      • Простая установка: закрыть одной рукой.
      • Устранение защемления: нарезы центрируют пучок автоматически.
      • Повторное открытие, повторное использование: легко снимается с помощью отвертки с плоским шлицем.
      • Уменьшение запаса деталей: четыре гибких размера (диаметр от 6,2 мм до 51 мм).
      • Гибкая конфигурация: доступны монтажные панели разных размеров.
      • Максимальный срок службы: упрочненный, устойчивый к ультрафиолетовому излучению PA66 и нержавеющая сталь.
      • Дополнительные опции: мягкие вставки и натяжной язычок для повторяемости.

      Преимущества


      Преимущество 1: вы можете предварительно установить p-образный зажим, прежде чем закрывать его

      С помощью зажима Ratchet P-Clamp теперь вы можете определить желаемый маршрут для ваших кабелей, шлангов или труб еще до того, как кабели, трубы или шланги будут доставлены!

      Эта двухэтапная операция также дает вам возможность разделить крепление и задачу крепления по времени или между разными установщиками или подрядчиками.Вы даже можете прикрепить зажимы к обвязке до ее установки.

      П-образный зажим с храповым механизмом можно легко закрыть одной рукой до оптимального диаметра . Слышимый щелчок храповика гарантирует пользователю, что зажим надежно закрыт. Посмотрите, как легко с ним работать, в нашем видеоролике.

      Зажим с храповым механизмом также отвечает требованиям инженеров-технологов по обеспечению качества. Дополнительный язычок натяжения и пистолет для кабельных стяжек HellermannTyton серии EVO позволяют установщикам каждый раз закрывать р-хомут с одинаковым натяжением.

      Преимущество 2: вы можете снова открыть зажим в любое время для обслуживания

      В отличие от пластиковых омега-защелок, вставных зажимов или двухкомпонентных фиксирующих зажимов, мы разработали P-образный зажим с храповым механизмом таким образом, чтобы его можно было просто открыть повторно, без необходимости демонтировать связку из точек крепления.

      Это огромное преимущество для инженеров по техническому обслуживанию, особенно, когда жгуты проводов необходимо адаптировать или модифицировать для соответствия новым точкам подключения.

      Просто вставьте отвертку с плоским шлицем в прорезь и вытащите защелку с храповым механизмом. Пластиковый материал особенно упрочнен, поэтому вы можете снова и снова открывать и использовать зажим.

      Преимущество 3: уменьшите количество зажимов и зажимов в вашем инвентаре

      Хомут с храповым механизмом доступен в четырех размерах , каждый из которых регулируется.

      Запасы деталей могут быть значительно сокращены , и установщикам больше не нужно носить с собой широкий ассортимент зажимов различных фиксированных диаметров.

      Всего с четырьмя P-образными зажимами с трещоткой и опциональными мягкими вставками вы можете обойтись без десятков алюминиевых зажимов и металлических или пластиковых p-образных зажимов.

      Конфигурации

      Все четыре P-образных зажима с храповым механизмом (для пучков диаметром от 6,2 мм до 51 мм ) легко комбинируются в одной точке крепления .

      Оцинкованные монтажные пластины из нержавеющей стали доступны разной длины и с четырьмя различными размерами монтажных отверстий (M6, M8, M10 и M12).

      Прочные монтажные пластины из нержавеющей стали также поставляются с четырьмя разными углами (со смещением 180 ° и 90 ° или поднятым на 30 ° и 15 °). Это дает возможность объединить несколько зажимов в одной точке крепления путем штабелирования монтажных пластин. Простота установки кабельного зажима не может быть проще.

      Разнообразие углов, длин и размеров монтажных пластин P-Clamp с храповым механизмом делает возможным бесконечное количество регулировок и конфигураций.Вот некоторые из самых популярных конфигураций , которые используют наши клиенты:


      Два зажима, закрепленных лицом к лицу в одной точке крепления, и два зажима с подкладкой на одной точке крепления.


      Различные углы для обхода препятствий и двух зажимов, установленных на одном болте с помощью проставки.

      Мягкие силиконовые вставки также доступны для дополнительной защиты чувствительной изоляции кабеля. Просто вставьте их в стенки зажима перед закрытием. Мягкие вставки накладываются намного проще, чем резиновые втулки на алюминиевые хомуты.

      Наши дизайнеры тоже придумали что-то поверх, то есть буквально на высоте!
      Седло в верхней части p-образного зажима позволяет легко прикрепить шланги или провода с помощью обычных кабельных стяжек. Таким образом, прокладывать несколько пучков кабелей параллельно или рядом с трубами и шлангами теперь просто.

      Вы можете увидеть эту интересную функцию в этом вводном видео:

      Где используются Хомуты с храповым механизмом?

      НОВИНКА: Версия P-Clamp с храповым механизмом, изготовленная из полиамида PA66V0, доступна для наших заказчиков, строящих рельсовый транспорт.Этот материал соответствует требованиям пожарной безопасности Европейского железнодорожного стандарта EN 45545-2. Монтажная пластина из нержавеющей стали устойчива к коррозии. Пожалуйста, свяжитесь с нами для получения дополнительной информации

      Возобновляемые источники энергии, цифровые информационные системы и лежащая в их основе электроника продолжают развиваться во всех аспектах нашей жизни. Как следствие, возрастает сложность схем подключения.

      P-Clamp с храповым механизмом используется нашими клиентами в фотоэлектрических установках и башнях ветряных турбин, в поездах, на кораблях и на всех типах тяжелых транспортных средств, таких как мобильные краны или сельскохозяйственная техника.
      Ознакомьтесь с нашей историей в блоге , чтобы узнать больше о , как клиенты используют храповой зажим в своих установках.

      Зажим прочный, многоразовый и не подведет - даже в самых сложных условиях или при температурах в диапазоне от -40 ° C до +105 ° C.


      Руководство по выбору

      Как выбрать правильный Хомут с трещоткой для вашей установки

      С храповым зажимом P-Clamp HellermannTyton дает вам максимальную свободу в настройке прокладки кабелей и шлангов так, как вам нужно.Нет необходимости идти на компромисс.
      Вот руководство, которое поможет вам выбрать правильный храповой зажим для вашего приложения.

      1: Какой у вас диаметр пучка?


      Вы можете выбрать четыре размера: от маленького (A) до большого (D):

      2. Какие углы нужно обходить?


      Хомуты с трещоткой HellermannTyton доступны в вариантах с прямым углом 180 °, 15 °, 30 ° или 90 °.

      3. Какая длина монтажной пластины вам подходит?


      На выбор короткие, средние или длинные монтажные пластины из нержавеющей стали.
      Обратите внимание, что отверстия всегда находятся на одинаковом расстоянии от центра зажима, но некоторые варианты углов доступны не для всех трех длин.

      4. Какой размер отверстия вам нужен для точки крепления?

      Поскольку P-образные зажимы с храповым механизмом разработаны для тяжелых условий эксплуатации, мы предлагаем четыре различных размера отверстий для использования со стандартными размерами болтов.Вы можете выбирать между:

      • M6 (6 мм)
      • M8 (8 мм)
      • M10 (10 мм)
      • M12 (12 мм)

      Все наши клипы

      Полный ассортимент кабельных зажимов и зажимов

      Кабельные зажимы - недорогое средство для крепления пучков кабелей - часто параллельно шлангам или трубам. Обычные р-хомуты представляют собой цельные зажимы из металла или пластика , которые механически закрепляют электрические кабели, гидравлические шланги или трубы вдоль их пути.

      Независимо от того, изготовлен ли он из стали, алюминия или нейлона (полиамид 6.6), все эти монтажные зажимы имеют одну общую черту: они выглядят как буква «P» со стороны в закрытом состоянии, так они и получили свое название. .

      Что такое р-хомут или р-хомут? Как это работает?

      P-образные зажимы фиксируют кабели и шланги на месте и помогают обеспечить бесперебойную работу машин, транспортных средств и оборудования. Они скрепляют вместе провода, кабели или шланги механически и надежно прикрепляются к анкерной точке - обычно с помощью винта или болта.

      Инженеры по продукции HellermannTyton решили, что пришло время усовершенствовать конструкцию p-образного зажима - особенно для клиентов с тяжелыми условиями эксплуатации. Неотъемлемые конструктивные ограничения традиционного p-образного зажима включают следующее:

      • Зажим закрыт ненадежно, пока не затянут фиксирующий винт или болт.
      • Диаметр зажима P-образного типа
      • негибкий, поэтому вам придется носить с собой множество размеров.
      • Повреждение проводов может быть вызвано неправильной установкой или перекосом зажимов.
      • Традиционные р-образные зажимы можно открыть повторно, только разобрав весь узел.

      Наше решение для требований промышленных заказчиков к прочному зажиму , который адаптируется к разным диаметрам пучка, - это P-зажим с храповым механизмом.

      Традиционные р-образные хомуты по-прежнему востребованы

      Мы понимаем, что когда дело доходит до выбора зажимов и зажимов, это часто похоже на выбор между простым шнурком или сложной пряжкой на лыжных ботинках.Оба отлично справляются со своим предназначением.

      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
