Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Читайте так же:

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов ⏳ 08-28-2018 06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет.

Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

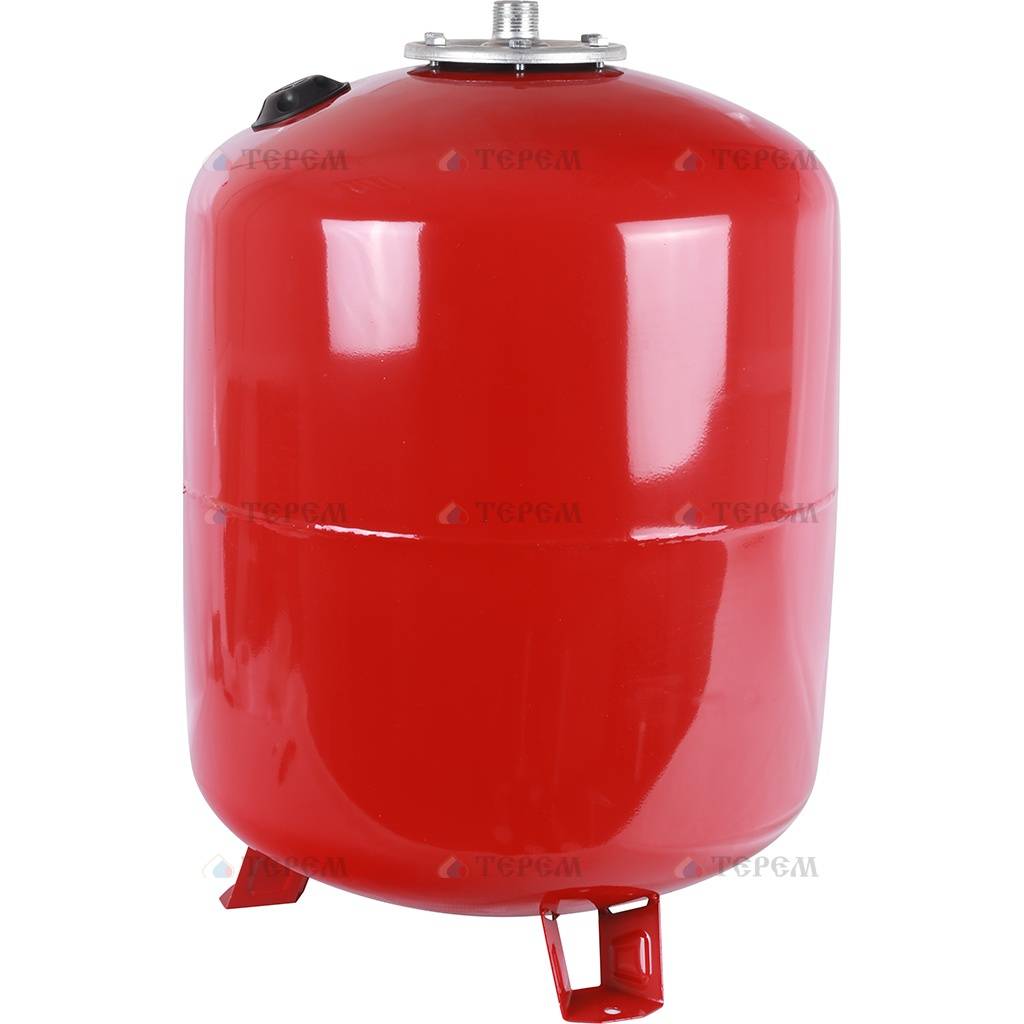

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе.

Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

**Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.**
Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см², максимальное давление — 3 кгс/см². Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Источники:

Расчет мембранных расширительных баков Reflex — www.climatik.su

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014

Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении — уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.

Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.

В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап — Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.
Vполный 65,2 х 1,25 = 81,5 литра.
Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков.

Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?
Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?
Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.

Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?
При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.

Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле).

Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Принцип работы расширительного бака
Разновидности расширительных емкостей для отопления
Расчет расширительного бака для отопления
Установка расширительного бака для отопления открытого типа
Установка закрытого расширительного бака
Советы и правила установки расширительного бака
Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

открытые,
закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

расширительные емкости сменного типа,
расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

балонной,
плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

тип системы;
вместительность системы;
максимально допустимое давление;
место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

расширительный,
сигнальный,
циркуляционный,
переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

минимальные теплопотери;
не нуждаются в изоляции;
работа при высоких скачках напора;
установка в любом месте, без привязки к наивысшей точке;
устройства закрытого типа более компактны и легче устанавливаются;
отсутствие образования ржавчины на внутренних стенках системы отопления;
легкость в обслуживании.

Инструменты для работы:

разводной ключ;
ключ для установки пластиковых труб;
ступенчатый ключ.

Подготовительный этап включает:

отключение котла от электричества, газоснабжения или водообеспечения;
перекрытие крана, отвечающего за циркуляцию теплоносителя;
слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

отсоединить расширительную емкость от системы;
сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
снимите фланец, расположенный в месте подсоединения бак к системе;
снимите мембрану и спустите излишки воды;
вставьте мембрану и установите фланец;
прикрепите бак, предварительно установив нужное давление.

Бак расширительный мембранный. Устройство, монтаж, нормы

Расширительный бак предназначен для компенсации колебаний объёма воды образующихся при изменении её температуры в замкнутом контуре системы отопления. Вода — несжимаемая жидкость и при нагреве увеличивает свой удельный объём. В замкнутом контуре системы отопления нагрев воды и последующий за ним прирост объёма, повлечёт за собой существенное повышение давления способное разрушить элементы системы отопления. При разогреве системы отопления избыточный объём воды поступает в расширительный бак растягивая мембрану и сжимая воздух, а в момент охлаждения дефицитный объём вытесняется из бака сжатым воздухом. Незначительные утечки теплоносителя в системе отопления, также компенсируются водой вытесняемой из расширительного бака, если резервный объём предусмотрен при его расчёте.

Сфера применения:
Расширительные баки устанавливают в системах отопления и водоснабжения, на котельных и просто в замкнутых контурах с подводом тепла к воде.В системах отопления мембранные расширительные баки устанавливают при тепловой мощности менее 6МВт, так как в системах большей мощности, как правило, постоянные утечки воды требуют круглосуточной работы подпиточных насосов.

Достоинства :
— Возможность установки в любой точке системы отопления.
— Вода не контактирует с воздухом и не насыщается кислородом способствующим коррозии элементов системы отопления.

Недостатки:
— Высокая цена по сравнению с баками открытого типа.
— Больший объём по сравнению с открытыми расширительными баками.
— Давление в системе отопления колеблется в зависимости от температуры теплоносителя (при максимальной температуре — максимальное давление).

Устройство и конструкция расширительного бака

Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления. В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене. Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии. Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью. EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются. Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.

Достоинства мембранных расширительных баков:
— Исключает поглощение водой воздуха
— Устанавливается в любом месте системы отопления
— Неприхотлив к монтажу и имеет массу различных конструкций
— Широкий диапазон допустимых давлений в системе отопления

Недостатки мембранных расширительных баков:
— Возможен разрыв мембраны
— Необходим предохранительный клапан
— Давление в системе отопления изменяется в зависимости от температуры воды
— Цена мембранных расширительных баков больше чем у открытых емкостей

Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.

Достоинства безнапорных расширительных баков
— Простая конструкция
— Выполняет функцию воздухосборника и воздухоотводчика
— Низкая цена — по сравнению с мембранным расширительным баком

Недостатки открытых расширительных баков
— Обязательная тепловая изоляция
— Монтаж в верхней точке системы отопления
— Соединение тремя трубами с тепловым пунктом
— Насыщение воды кислородом и как следствие высокая коррозионная активность

Принцип работы расширительного бака

   Принцип работы расширительного бака — рассмотрен на примере напорного мембранного бака подключённого к замкнутому контуру системы отопления. Вода при нагреве увеличивает свой удельный объём. Так, например, при температуре в 20°C один килограмм воды занимает объём в 1,002 дм3 (литра), а при температуре в 90°C увеличивается в объёме до 1,036 дм? (литра). То есть, каждый килограмм воды при нагреве от комнатной температуры 20°C, до максимальной для системы отопления температуры 90°C, увеличил свой объём на 3,4%. Вода — несжимаемая жидкость, поэтому даже незначительный прирост объёма в замкнутом контуре системы отопления станет причиной существенного роста давления способного разрушить её элементы. Функция расширительного бака в системе отопления заключается в поглощении избыточного объёма воды в момент разогрева и вытеснении дефицитного объёма в момент охлаждения.
   Давление в холодной системе отопления, равно давлению в расширительном баке и равно начальному эксплуатационному давлению. В этот момент, большая часть бака заполнена газом. При нагреве в замкнутом контуре вода расширяется и давление в системе отопления увеличивается, прирост объёма попадает в бак, мембрана растягивается и уменьшает долю воздушного пространства подобно поршню (воздух сжимается). В это время давление в расширительном баке, а соответственно и в системе отопления — увеличивается. При достижении температурой воды максимального значения, давление в системе отопления и в расширительном баке поднимается до максимального допустимого значения.
   С понижением температуры объём воды в системе отопления уменьшается, а давление снижается и ранее принятая вода выталкивается из бака сжатым воздухом. Доля воздушного пространства в объёме расширительного бака увеличивается — воздух выталкивает воду. В случае незначительных утечек воды — давление в системе, а соответственно и в расширительном баке — снижается и сжатый воздух выталкивает резервный объём воды, тем самым осуществляя подпитку системы отопления. Следует отметить, что эффективная работа расширительного бака в системе отопления, может быть обеспечена лишь при правильном его расчёте и квалифицированной настройке.

Технические характеристики расширительных баков

Начальное давление газового пространства — избыточное давление в газовой полости расширительного бака в момент его поставки. В зависимости от условий эксплуатации давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.

Максимальное давление — максимальное избыточное давление в расширительном баке, при котором гарантирована длительная безаварийная работа. Давление срабатывания предохранительного клапана установленного возле расширительного бака должно быть меньше, либо равно максимальному давлению.

Объём расширительного бака — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Объём воды запасённой в баке всегда меньше объёма бака, так как, одна полость всегда заполнена газом.

DN — номинальный диаметр присоединительного патрубка.

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления. Методика расчёта расширительных баков непроста, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:
— Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
— Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
— Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
— Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.
Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

   Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.
   Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного — нет.
   Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.
При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.
Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Схема подключения расширительного бака

Схема подключения расширительного бака в систему отопления должна включать:
— Отключающий запорный кран — для дренажа бака и проверки начального давления газового пространства.
— Дренажный кран — для спуска воды из бака.
— Манометр для контроля давления в месте подключения расширительного бака
— Предохранительный клапан — для защиты системы отопления и от аварийного превышения давления.

Расширительные баки для системы отопления применяют в зданиях с автономными источниками тепла и зданиях подключённых к тепловой сети по независимой схеме.
Подключают расширительный бак, перед всасывающим патрубком циркуляционного насоса, при этом на участке между местом подключения бака и насосом не должно быть элементов вносящих существенное гидравлическое сопротивление. Такая схема подключения обеспечивает стабильное избыточное давление в системе отопления независимо от теплового и гидравлическогое режима. Подключение выполняют с использованием разборных свинчиваемых соединений, так как в процессе эксплуатации может потребоваться отключение бака для проведения ремонта.
Ещё одна особенность мембранных расширительных баков это рост давления в системе отопления с ростом температуры воды. Поэтому бак должен быть рассчитан таким образом, чтобы при максимальной температуре воды давление не превысило максимально допустимого, а при минимальной — не стало меньше давления необходимого для заполнения системы отопления. Исключить колебания давления в системе отопления с изменением температуры, можно установив расширительный бак, давление в газовой полости которого поддерживается компрессором.
Расширительный бак для котла необходим только в том случае, если котёл присоединён к замкнутому контуру, не сообщающемуся с атмосферой, он защищает котёл и подключённую к нему систему отопления или горячего водоснабжения от превышения давления выше максимально допустимого значения. Котлы малой мощности (до 30 кВт), как правило, серийно комплектуются расширительными баками, а вот для котлов большей мощности их необходимо подбирать отдельно.

Настройка давления в расширительном баке

Настройку давления в расширительном баке следует выполнять в такой последовательности.
1. Заполните форму приведенную в разделе Расчёт расширительного бака и в результате расчёта вы получите все параметры необходимые для настройки бака с перечнем емкостей удовлетворяющих заданным условиям.
2. Расширительные баки поставляются предварительно заполненные газом. Перед подключением бака к системе отопления установите в нём начальное давление газового пространства в соответствии со значением приведенным в результатах расчёта. Для этого может понадобиться либо сбросить давление, спустив газ через ниппель, либо с помощью компрессора, через тот же ниппель накачать его.
3. Подключите бак к системе отопления и медленно заполните её водой, до тех пор пока давление в системе не сравняется с давлением газового пространства расширительного бака.
4. Включите циркуляционный насос и продолжайте заполнять систему водой до тех пор, пока в месте подключения расширительного бака не установится — начальное эксплуатационное давление. В это время в бак попадёт резервный эксплуатационный объём воды.
5. После включения источника тепла и выхода в режим работы с максимальной температурой, каждый килограмм теплоносителя увеличится в объёме на величину удельного приращения объёма, приведенную в результатах расчёта, а в расширительный бак попадёт теплоноситель в объёме равном полезной ёмкости бака. В это время, давление в баке повысится до максимального рабочего давления приятого при его расчёте.

Установка и монтаж расширительного бака

Установка расширительного бака должна выполняться квалифицированными специалистами в соответствии с проектом и инструкцией производителя. Ниже приведены общие рекомендации касающиеся монтажа расширительных баков закрытого типа (мембранных).
Требования к монтажу:
— Для проведения технического обслуживания на подводящем трубопроводе должна быть установлена запорная арматура защищённая от случайного закрытия.
— На участке между запорной арматурой и присоединительным патрубком расширительного бака следует установить дренажный кран, для спуска воды из бака и проверки начального давления газового пространства.
— Подключение бака к трубопроводу рекомендуется выполнять через свинчиваемое или фланцевое соединение, так как в процессе эксплуатации может потребоваться отключение бака от системы для проведения ремонта.
— Вблизи места подключения расширительного бака должен быть установлен манометр и предохранительный клапан.
— На ответвлении, которое соединяет расширительный бак с системой отопления, не допускается установка фильтров и обратных клапанов.
— Элементы бака не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
— Параметры рабочей среды в месте установки бака не должны выходить за пределы параметров установленных изготовителем.
— Перед подключением к системе отопления, в расширительном баке следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, <Расчёт расширительного бака>.

Требования к установке:

— Не допускаются изменения в конструкции бака.
— Не допускается монтаж расширительного бака с внешними повреждениями.
— Площадка предусмотренная для установки расширительного бака должна выдерживать вес бака заполненного на 100% водой.
— В помещении следует предусмотреть возможность слива воды из бака, при необходимости.
— Помещение в котором предусматривается установка расширительного бака должно быть отапливаемым. Замерзание воды недопустимо.
— Масса и габариты расширительных баков объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.
— Предусмотреть защиту ёмкости от воздействия влаги и механических повреждений.

Обслуживание расширительного бака

— Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
— Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
— Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяемая).
— При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного — пробита мембрана.

Ремонт расширительного бака

Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.
Порядок замены мембраны :
— Отсоедините расширительный бак от системы отопления и дренируйте его.
— Сбросьте давление газовой полости через ниппель в верхней части бака.
— Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
— Извлеките мембрану из отверстия в нижней части корпуса.
— Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
— Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
— Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). — Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
— Смонтируйте на корпус фланец мембраны.
— Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Замена частей допускается лишь оригинальными запчастями от производителя бака.
Заполнять воздушную камеру лучше всего инертным газом, например азотом.
Прежде чем удалить газ из воздушной камеры следует слить из бака воду.
Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Требования норм, касающиеся расширительных баков

Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации расширительных баков. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Расширительным бакам применяемым в промышленности и технологических установках.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6.8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3. 36 — Глава 3 Отопление

Прокладка транзитных трубопроводов систем отопления не допускается через помещения убежищ, электротехнические помещения и пешеходные тоннели.
На чердаках допускается установка расширительных баков систем отопления с тепловой изоляцией из негорючих материалов.

Пункт 3.43 — Глава 3 Отопление

Удаление воздуха из систем отопления при теплоносителе воде и из конденсатопроводов, заполненных водой, следует предусматривать в верхних точках, при теплоносителе паре — в нижних точках конденсационного самотечного трубопровода.
В системах водяного отопления следует предусматривать, как правило, проточные воздухосборники или краны. Непроточные воздухосборники допускается предусматривать при скорости движения воды в трубопроводе меньше 0,1 м/с.
Воздух следует удалять, как правило, через автоматические воздухоотводчики.
Системы водяного отопления с автономными теплогенераторами и системы, присоединенные к тепловой сети по независимой схеме, должны быть оборудованы устройствами для компенсации температурного расширения воды открытого или закрытого типа. При оборудовании системы компенсирующей емкостью закрытого типа необходимо утанавливать на трубопроводе системы предохранительный клапан.

Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Мембранные баки

Серия WDV

Баки применяют в магистралях горячего водоснабжения для компенсации температурного расширения воды и в гелиосистемах для компенсации температурного расширения воды. Материал корпуса- сталь; материал мембраны — EPDM; максимальное рабочее давление – 12 бар, диапазон рабочих температур +1…+ 110°С.

Развернуть

Модель	Объем, л	Макс. давление, бар	Давление воздушной полости, бар	Диаметр, мм	Высота, мм	Масса, кг	Диаметр штуцера
WDV 8	8	12	1,5	200	311	1,65	3/4″
WDV 12	12	12	1,5	280	307	2,20	3/4″
WDV 18	18	12	1,5	280	402	2,95	3/4″
WDV 24	24	12	1,5	280	504	4,45	3/4″
WDV 35	35	12	1,5	365	453	6,25	3/4″

Серия WRV

Баки предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Материал корпуса- сталь; материал мембраны — EPDM; максимальное рабочее давление – 10 бар, диапазон рабочих температур -10…+ 100°С.

Развернуть

Модель	Объем, л	Макс. давление, бар	Давление воздушной полости, бар	Диаметр, мм	Высота, мм	Масса, кг	Диаметр штуцера
WRV 8	8	5	1,5	200	311	1,55	3/4″
WRV 12	12	5	1,5	280	307	2,10	3/4″
WRV 18	18	5	1,5	280	402	2,80	3/4″
WRV 24	24	5	1,5	280	504	4,25	3/4″
WRV 35	35	5	1,5	365	453	5,95	3/4″

WRV 50	50	5	1,5	365	555	7,75	3/4″
WRV 80	80	5	1,5	410	690	11,15	3/4″
WRV 100	100	5	1,5	495	680	13,25	1″
WRV 150	150	5	1,5	495	960	17,20	1″



WRV 200 (top)	200	10	1,5	585	1037	32,4	1¹/₄«
WRV 300 (top)	300	10	1,5	660	1179	40,3	1¹/₄«
WRV 500 (top)	500	10	1,5	780	1399	55,5	1¹/₄«


WRV 750	750	10	4	780	1880	86,0	1 1/4″
WRV 1000	1000	10	4	780	2280	104,0	1 1/4″
WRV 1500	1500	10	4	960	2380	240,0	2″
WRV 2000	2000	10	4	1100	2520	375,0	2¹/₄«
WRV 3000	3000	10	4	1200	2800	550,0	3″
WRV 4000	4000	10	4	1450	3100	655,0	3″
WRV 5000	5000	10	4	1450	3720	830,0	3″
WRV 10000	10000	10	4	1600	5750	1920,0	DN 100

Серия WAV

Гидроаккумуляторы предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений- выключений насоса и компенсации температурного расширения воды в системе ГВС.
Материал корпуса- сталь; материал мембраны- EPDM; максимальное рабочее давление – 10 бар, диапазон рабочих температур +1…+ 100°С.

Развернуть

Модель	Объем, л	Макс. давление, бар	Давление воздушной полости, бар	Диаметр, мм	Высота, мм	Масса, кг	Диаметр штуцера
WAV 8	8	10	1,5	200	311	1,55	3/4″
WAV 12	12	10	1,5	280	307	2,10	3/4″
WAV 18	18	10	1,5	280	402	2,80	3/4″
WAV 24	24	10	1,5	280	504	4,25	3/4″
WAV 35	35	10	1,5	365	453	5,95	3/4″

WAV 50	50	10	1,5	365	691	9. 20	3/4″
WAV 80	80	10	1,5	410	807	11.60	3/4″
WAV 100	100	10	1,5	495	787	15.10	1″
WAV 150	150	10	1,5	495	1059	18.40	1″



WAV 200 (top)	200	10	1,5	580	1120	32,4	1¹/₄«
WAV 300 (top)	300	10	1,5	660	1170	40,3	1¹/₄«
WAV 500 (top)	500	10	1,5	780	1390	55,5	1¹/₄«


WAV 750	750	10	4	780	1880	86,0	1 1/4″
WAV 1000	1000	10	4	780	2280	104,0	1 1/4″
WAV 1500	1500	10	4	960	2350	240,0	2″
WAV 2000	2000	10	4	1100	2450	375,0	2¹/₄«
WAV 3000	3000	10	4	1250	2700	550,0	3″
WAV 4000	4000	10	4	1450	3100	655,0	3″
WAV 5000	5000	10	4	1450	3720	830,0	3″
WAV 10000	10000	10	4	1600	5750	1920,0	DN 100

Серия WAO

Развернуть

Модель	Объем, л	Макс. давление, бар	Давление воздушной полости, бар	Диаметр, мм	Высота, мм	Длина, мм	Масса, кг	Диаметр штуцера
WAO 24	24	10	1,5	280	300	507	5,60	1″
WAO 50	50	10	1,5	365	374	572	9,40	1″
WAO 80	80	10	1,5	410	427	704	13,20	1″
WAO 100	100	10	1,5	495	517	730	16,30	1″
WAO 150	150	10	1,5	945	517	1000	21,5	1″

САУН-24

Система автоматического управления насосом САУН-24л предназначена для автоматического управления жидкостными электронасосами, контроля и поддержания заданного давления в системе водоснабжения. Автоматическое включение электронасосов для водоснабжения при открытии и закрытии крана. Снабжена 24 литровым мембранным баком.

Развернуть

1. Мембранный расширительный бак для водоснабжения 24 л.

2. Реле давления

3. Манометр

4. Присоединение к насосу

Модель	САУН — 24л
Присоединение к насосу	3/8″ наружная цилиндрическая резьба
Рабочий диапазон регулирования давления, бар	1,0-5,6
Ток, А	10
Напряжение, В/Гц	220/50
Рабочая среда	Вода
Максимальная температура жидкости, °С	40
Заводская настройка
Нижний предел включения, бар	1,4
Верхний предел включения, бар	2,8
Класс защиты	IP54
Минимальный перепад давления, бар	1
Объем бака, л	24
Максимальное рабочее давление, бар	6
Предварительное давление в воздушной полости, атм	1,5

Группа подключения мембранного бака

Универсальная настенная консоль для надежного крепления мембранного расширительного бака объемом до 50 литров предназначенная для защиты отопительной системы с теплопроизводительностью котла до 50 кВт от превышения максимально допустимого рабочего давления

Развернуть

В состав группы подключения мембранного бака входят:

1. консоль

2. быстроразхемного соединение (для автоматического запирания при отсоединении мембранного бака)

3. манометр

4. отсекающий клапан

5 предохранительный клапан на 3 бара

6. переходник

7. автоматический воздухоудалитель

8. отсекающий клапан

Комплект крепления для мембранных баков 8-35

Комплект крепления для мембранных баков предназначен для настенного крепления баков Wester объемом до 35 л.

Развернуть

Максимально допустимый вес бака — 40 кг.

Максимально допустимый диаметр бака — 365 мм.

В состав комплекта входят:

— кронштейн;

— стальная лента со стягивающим механизмом;

— дюбель — 2 шт.;

— саморез — 2 шт.

Монтаж и обслуживание расширительных баков отопления и водоснабжения/ КИТ г. Домодедово

Мембранные баки (расширительные баки, гидробаки). Что это? Для чего они необходимы?

Назначение

Прежде всего, необходимо разобраться в назначении мембранных баков, по сути у гидробаков две основные задачи:

регулирование давления;
компенсации объема в закрытых системах отопления, солнечных батарей и охлаждения воды.
компенсации объема и гидравлических ударов для систем водоснабжения;
для накопления воды или использования в качестве регулирующей ёмкости систем водоснабжения.

Устройство расширительных баков

Мембрана разделяет бак на камеру для воды и камеру для газа с воздушной подушкой.

Виды мембранных баков

Мембранные расширительные баки доступны в различных диапазонах рабочего давления и номинального объема, плоские или цилиндрические, напольного и подвесного исполнения в зависимости от назначения, а также могут быть снабжены не заменяемой мембраной или заменяемой грушей (незаменяемые мембраны предусмотрены для систем отопления).

Основное деление мембранных баков по их назначению:

— Мембранные расширительные баки – для систем теплоснабжения (отопления) и холодоснабжения.

— Мембранные расширительные баки — для систем питьевого и технического водоснабжения (все водоносные части защищены от коррозии, а вода хранится в резиновых грушах).

При этом производители допускают применение мембранных баков систем отопления только в системах с закрытой атмосферой и с некоррозионной и химически не агрессивной, а также не содержащей ядовитые вещества водой. При это в технической документации рекомендуется свести к минимуму доступ кислорода из воздуха, обусловленный пермеацией (взаимной проницаемостью), добавлением воды и т. д. При этом при использовании в качестве теплоносителей гликолей рекомендуется использовать ёмкости с полной мембраной.

Производители

Основными производителями мембранных баков представленных на российском рынке являются компании Reflex (Германия), Cimm (Италия), Flamco (Голландия). Данные компании предлагают широкую номенклатуру высококачественных мембранных баков и по праву считаются лидерами рынка.

Монтаж

Основные правила интуитивно понятные большинству:

установка должна производиться в отапливаемом помещении;
должна быть возможность осмотра со всех сторон, газовый зарядный клапан, запорная и сливная арматура с защитой со стороны подачи воды оставались в свободном доступе, а заводская табличка была хорошо видна;
безмоментный, безвибрационный монтаж (без напряжения), недопустимо воздействие дополнительной нагрузки, идущей от трубопроводов или оборудования;
для ряда моделей баков необходимо настенное крепление (в основном это баки 8-25 л).

Также настоятельно рекомендуется при монтажа бака установить защищённую запорной арматуры со сливной арматурой (DIN EN 12828) для возможности проведения работ по техническому обслуживанию. В случае использования установок большого размера возможна установка сливной и запорной арматуры по отдельности. Подключение сервисного крана позволяет владельцу самостоятельно, либо силами сервисной компании осуществлять регулярное плановое обслуживание мембранного бака.

Рекомендуется подключение мембранного бака на стороне всасывания циркуляционного насоса в обратном трубопроводе к отопительному котлу, солнечному коллектору или к холодильной машине.

Давление в мембранном баке

Давление в мембранном баке определяется в упрощенном варианте для:

мембранного бака системы отопления, как статическое давление системы + 0,2бар;
для расширительного бака системы ГВС, как выходное давление редуктора — 0,3бар;
для расширительного бака системы ХВС, как 0,9 от давления включения реле давления скважинного (колодезного) насоса.

Соответственно требуется произвести либо подкачку давления, либо спустить излишнее давление в баке.

Техническое обслуживание расширительного бака

Для правильной работы систем отопления, ГВС, ХВС и продолжительного срока службы расширительного бака требуется ежегодное техническое обслуживание мембранных баков включающее в себя проверку герметичности бака, проверку мембраны, проверку давления в пустом баке и подкачка требуемого давления (в случае необходимости).

При наличии сервисного крана выполнение данной процедуры требует мало времени, при отсутствии сервисного крана требуется разбор места подключения бака, слив с бака, слив всего участка трубопровода до ближайшего места перекрытия системы.

В случае если мембрана пропускает воду (не держит давления) требуется замена расширительного бака.

Выход расширительного бака из строя является аварийной ситуацией требующей срочного устранения.

Опыт обслуживания котельных и систем водоснабжения показал, что большинство мембранных баков установленных в частных домах либо являются не рабочими, либо давление в них не соответствует необходимому. В конечном счете это приводит к выходу из строя скважинных (колодезных) насосов, не корректной и не эффективной работе систем отопления и ГВС, разрушению трубопроводов и элементов котельных в следствии гидравлических ударов.

Специалисты нашей компании в обязательном порядке осуществляют проверку состояния расширительных баков в рамках обслуживания системы водоснабжения и обслуживания котельного оборудования.

На все работы предоставляется гарантия.

С компанией КИТ надежно и удобно!

Полное руководство по расширительным баллонам / мембранным бакам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор. Мочевой пузырь расширительный бак — это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения.Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха. Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны — это сосуды для воды, которые подвергаются высокому давлению. Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой — диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

● Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак. Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар.Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму. Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь.Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к увеличению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом. Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы.Это может продлить срок службы насоса и повысить его долговечность.

~~Предлагаемые расширительные бачки Белл и Госсетт~~

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях. Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 — 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле, соответствующем нормам Калифорнии, и в корпусе высокого давления. также доступны модели до 250 фунтов на квадратный дюйм. Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости — сейсмические ограничения.

~~2. Расширительные баки Bell & Gossett серии D~~

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в использование. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии. Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали.Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и отопления.

~~3. Расширительные баки Bell & Gossett Series B-LA~~

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и другие серии, сейсмический Ограничители и смотровое стекло с кодом Калифорнии также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и поддерживают его качественный.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять из Расширительные баки Bell & Gossett стр. подробнее Информация.

~~23 августа 2017 Дженнифер~~

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — резервуары HVAC

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля резервуара есть модели, которые имеют кодировку ASME или Non-ASME.Размеры цистерн варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки. Резервуары по индивидуальному заказу производятся в соответствии с техническими требованиями заказчика для высоких давлений и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки требуются в замкнутой системе отопления или вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения.Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления. В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она содержится в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания.Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы. Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является самым старым типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

~~Узнать больше~~

~~Разделитель~~

Съемные расширительные баки баллона предназначены для использования в системах отопления / охлаждения Hydronic для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

~~Узнать больше~~

~~Разделитель~~

Мембранный бак был разработан для отделения воздушной подушки системы от системной воды. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

~~Узнать больше~~

Руководство по проектированию расширительного бака
, Определение размера и выбор расширительного бака для системы охлажденной воды
Раздел 4.0: Определение размеров расширительного бака
После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.
4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ
Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе охлажденной воды.

Низкая температура: Низкая температура — это просто температура подаваемой охлажденной воды.Диапазон температур подаваемой охлажденной воды ограничен следующими двумя требованиями. Температура подаваемой охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы холодильная машина могла замерзнуть. Ниже показаны типичные температуры охлажденной воды.
Подача охлажденной воды: от 42 до 48 F / от 5,56 до 7,78 ° C
Возврат охлажденной воды: от 52 до 58 F / от 5,56 до 7,78 ° C
Если система охлажденной воды представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной выше. Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за ее более низкой точки замерзания.
Высокая температура: значение высокой температуры обычно является температурой, которая возникает, когда чиллер и насос (ы) охлажденной воды выключены. Когда система охлажденной воды отключена, охлажденная вода может достигать температуры окружающей среды. В здании без кондиционера температура может находиться в диапазоне от 80 до 90 F. Если трубопровод охлажденной воды расположен на открытом воздухе, температура охлажденной воды может превышать 100 F, в зависимости от местоположения.
4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА
Значения удельного объема определяются на основе данных о свойствах жидкости. Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.
4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ
Рис. 4. Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ
Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих двух ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.
(1) Ограничение по высоте: низкое давление или давление заполнения — это давление, необходимое в точке заполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления вы должны предположить, что насос (ы) выключен, а температура жидкости самая высокая. Точка заполнения обычно используется потому, что расширительный бак расположен в точке заполнения и имеет примерно одинаковое давление. Если расширительный бак расположен вдали от точки наполнения, вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.
Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно быть 70.7 фунтов на кв. Дюйм. Этот пример проиллюстрирован на первом следующем рисунке.
(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор на всасывании.
Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки заполнения, то давление на всасывании насоса охлажденной воды будет только 14,3 фунта на квадратный дюйм. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.
Рис. 5: Минимальное давление / давление наполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым цветом. Затем определяются давления на более низких отметках путем преобразования футового напора в фунты на кв. Дюйм. Это приводит к давлению наполнения 70,7 фунтов на квадратный дюйм и давлению всасывания в насосе охлажденной воды 66.4 фунта на кв. Дюйм. Вы также должны дважды проверить, что чистый положительный напор на всасывании, необходимый для насоса охлажденной воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.
Рис. 6. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании насоса охлажденной воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ
Значение высокого давления — это самое высокое давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления.Первый сценарий, который необходимо проверить, — это когда насос включен и охлажденная вода имеет самую высокую температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на квадратный дюйм, а охладитель имеет максимальное давление 125 фунтов на квадратный дюйм. Вы начинаете с чиллера с давлением 125 фунтов на квадратный дюйм, а затем всасывание насоса будет 85 фунтов на квадратный дюйм. Предположим, что есть потери в трубопроводе от расширительного бака до насоса 4.3 фунта на кв. Дюйм. Тогда в расширительном баке будет высокое давление 80,7 фунтов на квадратный дюйм.
Рис. 7: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и определения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в холодильной машине с включенным насосом.Это приводит к максимальному давлению в расширительном баке 89,3 фунта на квадратный дюйм.
Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако, как только насос будет включен, вы превысите требование 125 фунтов на кв. Дюйм для чиллера.
Рис. 8. Если предполагается, что максимальное давление в точке заполнения составляет 125 фунтов на кв. Дюйм, то давление в насосе охлажденной воды и охладителе будет 120,7 фунтов на квадратный дюйм. Это соответствует требованиям к давлению 125 фунтов на квадратный дюйм для насоса охлажденной воды и чиллера. Однако это верно только при выключенном насосе.
Рисунок 9: Как только насос будет включен, давление на выходе насоса охлажденной воды будет 160.7 фунтов на кв. Дюйм. Поскольку насос охлажденной воды по-прежнему обеспечивает давление 40 фунтов на квадратный дюйм, как показано в предыдущих примерах. Давление 160,7 фунтов на кв. Дюйм превышает максимальное давление в охладителе, равное 125 фунтам на квадратный дюйм. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на квадратный дюйм до 89,3 фунтов на квадратный дюйм, как показано на предыдущем рисунке.
5.3.3 ТОЧКА БЕЗ ИЗМЕНЕНИЯ ДАВЛЕНИЯ
Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не изменяется.Это правда, но предполагается, что температура не меняется. Так что не путайте предыдущее обсуждение максимального и минимального давления с тем фактом, что давление в расширительном баке не меняется при включении или выключении насоса. Фактически, вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9.
5,4 Линейный коэффициент теплового расширения
Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения.Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас несколько типов труб, следует использовать более низкий коэффициент теплового расширения. Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода.Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.
Расширительные баки HVAC: простая сталь против баллонного типа
Прежде чем мы перейдем к общим проблемам, связанным с расширительными баками из простой стали и старыми системами Air Control , позвольте мне сначала описать расширительный бак, который является неотъемлемой частью любой стратегии Air Control или Air Elimination.
Расширительный бак — это сосуд высокого давления, предназначенный для приема дополнительного объема жидкости, создаваемого в результате нагрева воды в системе.
Другими словами, при нагревании вода расширяется. И поскольку вода практически несжимаема, этот дополнительный объем необходимо куда-то направить, иначе вы быстро обнаружите, что ваши предохранительные клапаны сбрасывают избыточное давление, или вы можете обнаружить самое слабое место в вашей трубопроводной системе!
Большинство используемых сегодня расширительных баков — это баллон , диафрагма или , тип .По сути, они включают в себя резиновый баллон, который заполняет расширенный объем и постоянно отделяет воду от воздуха в резервуаре, действуя как подушка.
Расширительные баки старого образца обычно назывались «простая сталь» и не имели баллона — они были просто пустым баком. Они включали в себя клапан заправки воздуха, сливной клапан и часто мерное стекло (или «смотровое стекло»), чтобы визуально видеть уровень воды внутри. Идея заключалась в том, чтобы заправить резервуар воздухом под достаточным давлением, чтобы при температуре окружающей среды объем резервуара был наполовину воздухом и наполовину водой, как показывало смотровое окошко.Его также следует установить как можно выше. Во время нормальной работы расширенный объем воды системы поступает в резервуар, сжимая воздух; в то время как воздушный сепаратор выпускал воздух в резервуар, чтобы гарантировать, что воздушная подушка всегда присутствует.
Четыре причины, по которым владельцы и инженеры-конструкторы отказались от использования расширительных баков из обычной стали
Хотя мы по-прежнему продаем несколько штук каждый год, большинство владельцев и инженеров-проектировщиков отказались от расширительных баков из простой стали по следующим причинам:
Удаление воздуха vs.контроль воздуха: Воздух остается в прямом контакте с системной водой в простом стальном резервуаре. Следовательно, воздушный баллон никогда не удаляется из системы . исключены из системы .
Утечки: Смотровое стекло или узел измерительного стекла является слабым местом. Уплотнения внутри клапанов на этих узлах имеют тенденцию высыхать и сжиматься, позволяя выйти необходимой воздушной подушке. Вы можете увидеть, как в системе срабатывают предохранительные клапаны.
Ограничения при установке: Простые стальные резервуары должны устанавливаться горизонтально в самой высокой точке системы, чтобы пузырьки воздуха проходили в них ВВЕРХ. Значит, они подвешены высоко в потолок — сложны в установке и в обслуживании. Он намного менее гибкий, чем баллон или мембранный резервуар, который можно устанавливать вертикально или горизонтально, в воздухе или на полу.
«Незаметное» стекло: В большинстве существующих установок вы не можете увидеть смотровое стекло .Либо он находится высоко над резервуаром, где его не видно, либо стекло затуманилось изнутри. Как узнать, есть ли в баллоне воздух, если вы не видите манометр?
Вероятно, есть и другие причины, по которым люди отошли от простых стальных резервуаров, но эти четыре являются наиболее распространенными. Итак, если это старая технология, зачем писать этот блог?
Некоторые конструкторы до сих пор используют простые стальные резервуары. Возможно, у них был неудачный опыт работы с баком-дозатором, а может быть, они просто не задумывались о плюсах и минусах управления воздухом с помощью простых стальных баков по сравнению с системами удаления воздуха с баками-дозаторами.
Очень много старых систем с простыми стальными резервуарами. Многие владельцы и их обслуживающий персонал могут не знать, что у них есть. И, если они сталкиваются с проблемами давления (лопание предохранительных клапанов) или проблемами с воздухом (проблемы с потоком приводят к воздушным пробкам, коррозии и т. Д.), Это вполне может быть связано со старым расширительным баком из простой стали.
Возможно, пришло время преобразовать вашу старую систему контроля воздуха в систему удаления воздуха. Чтобы получить помощь в определении размеров и выборе оборудования для новой гидронной системы, обратитесь к инженеру в представительстве вашего местного производителя для консультации с экспертом.
Изображения в блоге любезно предоставлены Taco® Comfort Solutions ™
Определение размеров расширительных баков для горячей воды
Расширительные баки необходимы в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.
Взрывная сила перегретой воды
1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов _фут (2700000 Дж)
1 фунт (0.45 кг) воды, превратившейся в пар> 750 000 фут-фунтов _f (100 000 Дж)
Расширительные баки обычно имеют конструкцию
открытых баков
закрытых компрессионных баков
мембранных баков
Чистый объем расширения воды при нагревании можно выразить как
V _net = (v ₁ / v ₀) — 1 (1)
V _net = объем расширения воды ( футов ³, м ³ )
v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)
Открытые расширительные баки
Требуемый объем открытого расширительного бачка можно выразить как
V _et = k V _w [(v ₁ / v ₀) — 1] (2)
V _et = необходимый объем расширительного бака (галлон, литр)
k = коэффициент безопасности (обычно примерно 2)
V _w = объем воды в системе (галлон, литр)
v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)
Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию к коррозии системы.Открытые расширительные баки также должны быть расположены над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.
Закрытые компрессионные расширительные баки
Закрытые компрессионные баки могут быть спроектированы как
регулируемые расширительные баки — воздух откачивается или нагнетается в баки с помощью автоматических клапанов для регулирования давления в системе при повышении или понижении температуры и расширения воды
амортизирующие резервуары с насосом под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объема системы
Требуемый объем в закрытом расширительном баке
V _et = k V _w [(v ₁ / v ₀) — 1] / [(p _a / p ₀) — (p _a / p ₁)] (3)
где 9 0005
p _a = атмосферное давление — 14.7 (psia)
p ₀ = начальное давление системы — холодное давление (psia)
p ₁ = рабочее давление системы — горячее давление (psia)
начальная температура 50 ^o F
начальное давление 10 фунтов на кв. Дюйм
максимальное рабочее давление 30 фунтов на кв. w [(v ₁ / v ₀) — 1] / [1 — (p ₀ / p ₁)] (4)
начальная температура 50 ^o F
начальное давление 10 psig
максимальное рабочее давление 30 psig
коэффициент безопасности прибл. 2
коэффициент приемлемости прибл. 0,5
Пример — Объем в открытом расширительном баке
Система с 1000 галлонов воды нагревается от 68 ^o F до 176 ^o F .
Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как
V _et = 2 (1000 галлонов) [((0,01651 фут ³ / фунт) / (0,01605 футов) ³ / фунт)) — 1]
= 57 (галлонов)
Бойлер 101: расширительный бак
Котлы значительно продвинулись вперед за более чем столетие, когда они отапливали предприятия и дома.Немногие котлы больше используют пар для передачи тепла по трубам, а чугунные радиаторы прошлого постепенно уступили место эффективным обогревателям для плинтусов. Еще один способ, которым котлы сделали технологический скачок, — это изобретение расширительного бака, который заменил примитивные методы регулирования давления воды внутри котла, чтобы защитить его от «гидроудара».
Мы внимательно рассмотрим этот важный компонент работы вашего котла в Вест-Честере, штат Огайо.Если у вас возникнут проблемы с расширительным баком или другими частями котла, позвоните в круглосуточную службу экстренной помощи Bartels Heating & Cooling.
Что делает расширительный бачок
Если вы посмотрите на верхнюю часть резервуара для воды вашего бойлера, вы заметите то, что похоже на резервуар для воды меньшего размера, прикрепленный к трубе. Это расширительный бачок. Хотя из названия может показаться, что это резервуар для лишней воды, бойлеры работают по-другому. (В них уже есть определенное количество воды, и большее количество воды не улучшит их работу.Расширительный бак выполняет работу по поддержанию равномерного давления внутри котла, давая воде место для расширения и подушку для поглощения давления, а затем регулируя его.
Внутри расширительного бачка диафрагма разделяет камеру на две части. С одной стороны по трубе поступает вода из бака котла; с другой стороны — воздух, управляемый клапаном. Когда давление в котле увеличивается, вода в расширительном баке давит на диафрагму и воздух с другой стороны, что снижает давление.Затем воздушный клапан отталкивается от воды, пока клапан не зарегистрирует, что давление снова достигло нормы.
Эта система предотвращает попадание воздуха в воду. У старых котлов просто было открытое пространство в верхней части основного резервуара для поглощения давления от гидроудара (скачок давления от движения воды при закрытии клапана), но введение воздуха в резервуар способствовало бы коррозии. Расширительный клапан разделяет воздух и воду.
Поддерживать расширительный бачок в рабочем состоянии
Расширительные баки могут быть повреждены и потерять герметичность от воды или начать терять воздух.Когда это происходит, вам необходимо вызвать ремонт, прежде чем давление в вашем котле повысится и начнет вызывать утечки. Обратитесь за ремонтом вашего котла в Вест-Честер, Огайо, в Bartels Heating & Cooling. Мы также предлагаем программу технического обслуживания, которая гарантирует, что расширительный клапан всегда находится в наилучшем состоянии. Позвоните нам, чтобы зарегистрироваться сегодня.
Теги: Котел, Расширительный бак, West Chester
Среда, 12 марта 2014 г., 16:18 | Категории: Отопление |
Расширительный бак котла и системы водяного отопления
Вы когда-нибудь беспокоились о состоянии вашего водонагревателя? Может быть, вы слышите громкий шум, когда выключаете душ.Возможно, ваш специалист по HVAC сказал вам, что пришло время заменить расширительный бак котла, но вы понятия не имеете, что это за бак и для чего он нужен. Без проблем. Расширительный бак бойлера является ключевым элементом системы водяного или водяного отопления в вашем доме. В этой статье мы делимся важной информацией о расширительных баках котла.
Ознакомьтесь с нашими услугами по ремонту котлов Позвоните, чтобы назначить бесплатную смету на дому
Что такое расширительный бак котла?
Ваш водогрейный котел имеет основной резервуар для воды, а наверху этого основного резервуара для воды находится расширительный резервуар, который представляет собой просто область, через которую вода выходит, когда вода в вашем бойлере нагревается и расширяется.Резервуар сброса давления котла имеет диафрагму посередине, которая разделяет резервуар на две отдельные секции — одна, куда может выходить расширяющаяся вода, и одна, которая обеспечивает воздушную подушку, которая может помочь регулировать давление, которое создается, когда вода в системе нагревается.
Было время, когда расширительные баки были бачками с единым блоком, улучшенная версия сконструирована с двумя отдельными секциями в баке; предотвращение попадания воздуха в котел, что приводит к проблемам с коррозией.Расширительный бак помогает как нагревать, так и охлаждать воду. Они также могут сыграть ключевую роль в устранении некоторых распространенных причин гидравлических ударов или гидравлических ударов. Продолжайте читать, чтобы узнать больше о гидравлических ударах, а также о симптомах, которые вы можете заметить.
Что такое гидроудар?
Термин гидравлический удар, также известный как гидравлический удар, — это довольно распространенное явление, которое может привести к дополнительному износу вашей системы водяного отопления. Вы когда-нибудь выключали ванну или кран и слышали громкий хлопок? Этот шум вызван потоком воды, который внезапно меняет направление и излучает ударные волны.Это может привести к более быстрому износу системы отопления и труб, а также к возникновению очень раздражающего звука. Чтобы защитить вашу систему отопления и избежать повреждений от гидроудара, можно установить расширительный бак котла.
Звоните сегодня: (860) 399-6218

Расширительный бак котла типов
Существует два варианта расширительных баков котла: стальной и баллонный. Мы рассмотрим каждого поближе.
Стальной расширительный бак
Стальной расширительный бак используется в течение многих десятилетий и обычно встречается в старых домах.Этот тип резервуара не имеет диафрагмы, поэтому вода и воздух не контактируют друг с другом. Отсюда причина использования стального резервуара, чтобы максимально избежать коррозии. Этот тип резервуара также должен иметь окно или смотровое окно, обеспечивающее легкий обзор, чтобы можно было контролировать соотношение воздуха и воды.
Подходящее соотношение воздуха и воды будет зависеть от множества факторов. Это может включать в себя, сделаны ли конвекторы из железа или меди, а также размер резервуара и другие факторы.Стальной резервуар может иметь такие проблемы, как коррозия из-за смешивания воды и воздуха. Другие проблемы могут включать неисправную прокладку или затопление бака. Профессионал сможет определить оптимальный размер и тип расширительного бачка для вашего водонагревателя или бойлера.
Расширительный бак мочевого пузыря
Основное различие между стальным резервуаром и резервуаром-дозатором заключается в том, что расширительный резервуар-баллон имеет диафрагму, предназначенную для разделения воздуха и воды в резервуаре. Это может обеспечить более длительный срок службы, но не устраняет полностью проблему воздуха внутри системы.В баллонном резервуаре воздух отделяется от воды, что приводит к необходимости удаления воздуха. Необходимо подать в суд на профессионала, чтобы убедиться, что в системе имеется нужное давление. Специалист по HVAC может дать квалифицированный совет относительно размера расширительного бачка, который подходит для вашего котла.
Позвоните, чтобы назначить бесплатную консультацию

У вас есть резервуар для сброса давления котла, который работает нормально?
Вы беспокоились о том, работает ли ваш расширительный бачок должным образом? Очень частая причина неисправности — когда давление в камерах резервуара не на должном уровне.Стальной расширительный бак разработан с предохранительным клапаном, который может выпускать горячую воду, когда давление становится слишком высоким, что ясно указывает на проблему с давлением в баке. Проверка уровня воды через смотровое стекло может помочь вам определить, упало ли давление. Что касается резервуара-дозатора, вы можете проверить воздушную сторону диафрагмы, чтобы увидеть, не слишком ли высокое давление и не требуется ли слив воды из линии, чтобы баллон мог наполняться воздухом для обеспечения нужного давления.
Узнайте больше о наших услугах по ремонту котлов Позвоните, чтобы назначить встречу
Заключение
Система отопления может иметь один или несколько расширительных баков котла.Но мало кто понимает истинное назначение этих танков. Эти удобные резервуары или резервуары помогают регулировать давление в вашей системе отопления, поскольку вода нагревается в резервуаре бойлера системы. Это помогает предотвратить проблемы с баком бойлера, такие как избыточное давление и гидравлический удар. Эти резервуары также могут помочь защитить вашу систему отопления, увеличив ее срок службы. Позвоните в Wilcox Energy сегодня и получите бесплатное предложение по установке.
Позвоните в Wilcox Energy по вопросам ОВК

Wilcox Energy предлагает исключительные услуги HVAC на южном побережье Коннектикута.Наши сертифицированные технические специалисты являются лучшими в отрасли и обучены обеспечивать исключительную установку, замену, ремонт и настройку систем отопления, вентиляции и кондиционирования воздуха. Все наши технические специалисты обладают опытом и знаниями для оказания качественных услуг.
Wilcox Energy гарантирует наиболее конкурентоспособные затраты на отопление и охлаждение в данной области. Мы предлагаем услуги по техническому обслуживанию для повышения домашнего комфорта, а также повышения энергоэффективности для снижения счетов за охлаждение дома. Если вам потребуется замена или ремонт систем отопления, вентиляции и кондиционирования воздуха, мы предоставим вам профессиональное мнение о том, какой вариант лучше всего соответствует вашим потребностям и бюджету.Вся работа сопровождается гарантией удовлетворения. Позвоните в Wilcox Energy и запишитесь на прием сегодня же. Мы всегда бесплатно предоставляем смету на дому.
Wilcox Energy также предлагает первоклассный сервис и конкурентоспособные цены на поставку мазута и установку резервуаров для нефти.
No related posts.

~~Последнее изменение: 15.11.2021~~

Растениеводство в ЗАО «Бирюли» | Бирюли РТ — современное хозяйство

Установка расширительного бака. На подачу или обратку?

Подключение расширительного бака на подачу

Монтаж расширительного бака в системе на обратку

Что следует помнить при монтаже расширительного бака

Выводы и советы по установке расширительного бака

Расширительный бак: расчёт, выбор, установка

Мембранный расширительный бак (экспанзомат)

Расчёт расширительного бака для отопления

Где и как установить расширительный бак

Для чего нужен мембранный расширительные бак в системе отопления?

Установка расширительного бака | Строительный портал

Оглавление:

Принцип работы расширительного бака

Разновидности расширительных емкостей для отопления

Расчет расширительного бака для отопления

Установка расширительного бака для отопления открытого типа

Установка закрытого расширительного бака

Советы и правила установки расширительного бака

Обслуживание расширительного бака для отопления

Бак расширительный мембранный. Устройство, монтаж, нормы

Мембранные баки

Серия WDV

Серия WRV

Серия WAV

Серия WAO

САУН-24

Группа подключения мембранного бака

Комплект крепления для мембранных баков 8-35

Монтаж и обслуживание расширительных баков отопления и водоснабжения/ КИТ г. Домодедово

Давление в мембранном баке

Техническое обслуживание расширительного бака

С компанией КИТ надежно и удобно!

Полное руководство по расширительным баллонам / мембранным бакам

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — резервуары HVAC

Что такое расширительные баки?

, Определение размера и выбор расширительного бака для системы охлажденной воды

Раздел 4.0: Определение размеров расширительного бака

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

4.3.1 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

5.3.3 ТОЧКА БЕЗ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

5,4 Линейный коэффициент теплового расширения

Расширительные баки HVAC: простая сталь против баллонного типа

Четыре причины, по которым владельцы и инженеры-конструкторы отказались от использования расширительных баков из обычной стали

Определение размеров расширительных баков для горячей воды

Взрывная сила перегретой воды

Открытые расширительные баки

Закрытые компрессионные расширительные баки

Пример — Объем в открытом расширительном баке

Бойлер 101: расширительный бак

Что делает расширительный бачок

Поддерживать расширительный бачок в рабочем состоянии

Расширительный бак котла и системы водяного отопления

Что такое расширительный бак котла?

Что такое гидроудар?

Расширительный бак котла типов

Стальной расширительный бак

Расширительный бак мочевого пузыря

У вас есть резервуар для сброса давления котла, который работает нормально?

Заключение

Позвоните в Wilcox Energy по вопросам ОВК

Об авторе: alexxlab

Добавить комментарий Отменить ответ

Рубрики
