Проводка на даче своими руками: как составить схему и провести своими руками

Руками

Содержание

как составить схему и провести своими руками

Как дача отличается от городской квартиры, так и монтаж электропроводки на даче имеет свои особенности. В сельской местности электроэнергия подается по воздушным линиям. Участившиеся бури приводят к обрывам проводов. Это в свою очередь вызывает броски напряжения, которые требуют дополнительных мер защиты от поражения электрическим током.

Иногда дачи находятся «на отшибе», на удалении от линий 220-380 В. Но поблизости может оказаться высоковольтная сельская линия электропередач напряжением 6(10) кВ. Они обычно идут вдоль дорог от села к селу. Тогда для устройства электропроводки требуется понижающий трансформатор.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

В качестве заземления на даче лучше всего использовать заводские модульно-штыревые системы. Они компактны, надежны, могут устанавливаться на любом грунте.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Расчет нагрузки

Чтобы сделать электропроводку на даче, сначала нужно определиться с нагрузками в каждом помещении. Для этого надо:

  • начертить поэтажный план дачи с указанием мест расположения всех электроприборов постоянно или временно подключаемых к электросети;
  • выбрать оптимальную точку ввода кабеля на дачу;
  • выбрать место расположения главного электрощита (на большой даче иногда устанавливают отдельные электрощиты на каждый этаж;
  • после этого считается мощность нагрузки по комнатам и типам приборов.

Для определения токов, протекающих по электропроводке необходимо мощность разделить на напряжение сети 220 В. Для удобства и минимизации расходов на провода и сопутствующие материалы необходимо разбить все электроприборы на группы по типам и расположению.

Обычно выделяется пара осветительных групп, две-три розеточных. Для гаража, бани, санузла выделяют отдельную группу.

Розетки в помещениях с повышенной влажностью подключаются через маломощный разделительный трансформатор.

Электропроводку желательно делать в двойной изоляции. Это необходимо для дополнительной защиты от поражения электрическим током.

На основании плана и расчетов будет составлена схема проводки, которой надо строго придерживаться.

Безопасность

При вводе кабеля по воздуху необходимо предусмотреть надежное крепление для крюков с изоляторами. Ветровые и снеговые нагрузки на даче бывают значительными, это необходимо учесть для надежной работы электропроводки.

Кабель должен проходить вдали от ветвей деревьев. Сильно натягивать его нельзя. В случае большого расстояния дачи от линии электропередач может потребоваться установка дополнительного столба.

Заземление

Так как сельские электросети подвержены частым обрывам, то при обрыве нулевого провода на электроустановках может появиться опасное для жизни напряжение.

Это происходит потому, что используется четырехпроводная система электроснабжения с совмещенным нулевым и заземляющим проводом. Поэтому в случае попадания фазы на корпус бойлера, например, на нем окажется напряжение 220 В. При этом автомат защиты не сработает, так как проходящие через него токи будут находиться в пределах нормы.

При прикосновении к корпусу, человек будет поражен электротоком. Чтобы этого не происходило нужно вместе с электропроводкой установить на даче заземление и устройство защитного отключения, которое реагирует на токи утечки (разность токов по фазному и нулевому проводам).

УЗО

Для защиты от пожара на вводе необходимо поставить селективное (противопожарное) УЗО, которое защитит дачу от пожара вследствие повреждения изоляции электропроводки.

В дачном доме это весьма вероятно. Значение отключающего тока должно быть в три раза больше всех токов утечки электропроводки и подключенных приборов на даче.

Это же соотношение должно соблюдаться при установке УЗО на отдельные группы или несколько групп. Для правильного подключения производитель дает пошаговые инструкции и наносит схему с главными параметрами.

Автоматы защиты

После разбивки электропроводки на группы, необходимо на каждую из них установить автомат защиты от короткого замыкания и перегрузок. На осветительные группы обычно устанавливаются автоматы на 10-16 А, на розеточные 16-25 А.

На дачу затруднительно получить разрешение на потребление электричества более 5 кВт, этот предел был установлен с давних времен для сельских домов и поселковые сети были на них рассчитаны.

Поэтому будем исходить из этих же допусков. При такой нагрузке для электропроводки розеточных групп и прокладки кабеля между щитом и распределительными коробками достаточно медного провода сечением 2,5 мм

2. Для групп освещения подойдет кабель сечением 1,5 мм2.

Прокладка проводов

Для наружной электропроводки предусмотрены специальные выключатели, розетки и распределительные коробки. Используйте на даче именно их.

В случае скрытой электропроводки рекомендуется кабель прокладывать в гофрированной пластиковой трубе. В дальнейшем это позволит без ущерба для интерьера заменить поврежденный провод.

В распределительных коробках соединения проводов надо делать через клеммную колодку, если позволяет размер, или в скрутку с использованием СИЗ.

Все контакты должны быть тщательно заизолированы. Если есть возможность можно и пропаять. Заземляющий провод необходимо подключать через болтовое соединение.

Автоматы защиты от перегрузок, как и выключатели освещения, устанавливаются на фазный провод. При подключении розеток нужно проверить правильность подсоединения нулевого и заземляющего провода.

Проводка на даче своими руками тоже должна проводится с соблюдением всех правил устройства электроустановок и строительных норм. Кабель должен пролегать горизонтально или вертикально.

Подводка к выключателям производится сверху, к розеткам снизу. При прокладке сквозь стены дачи кабель электропроводки должен проходить через защитную трубу.

После окончания монтажа вся электропроводка проверяется на отсутствие короткого замыкания, с помощью мегометра определяется сопротивление изоляции.

Все работы по прокладке электропроводки не требуют высокой квалификации. Наиболее ответственные моменты, такие как прозвонка, можно поручить электрику.

Схема электропроводки должна быть изготовлена в нескольких экземплярах с указанием расстояний от пола, проемов, потолка и храниться с документами на дом и участок.

Проводка на даче своими руками схема для чайников


Электрика дачного домика своими руками.

 Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу,  как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

 И так, первое с чего начнём практиковаться - это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.

                                                                                                    Глава первая.  Да будет свет!

 Попробую наглядно показать, как провести проводку для освещения  четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя.   На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

                                      Нарисуем электрическую схему соединений.

  Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

 Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.
Электрическая схема.
  Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная  коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

 Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом,  устанавливаем крепёж для трубок.

Три коричневых фазных провода  соединяются вместе. Три нулевых провода синего цвета

 соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку. От лампы вернётся коричневый провод и соединится с синим.
Соединение обматывается  изоляционной лентой.
 Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать.  Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.
На ленту желательно одеть  термоусадочную трубку.
  Надёжное соединение – скрутка с последующей пайкой. Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку.                                     Сделать паяное соединение просто.
Это почти картина.
Провода соединяются в одной плоскости и скручиваются.

 Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.
  Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки - можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.
Монтажная схема проводки освещения с использованием разъёмов.
Автоматический выключатель разрывает коричневый фазный провод.
 Да будет свет! Здесь надо включить автоматический выключатель.

 Нет ничего сложного, когда всё делаешь сам!

   И только теперь займемся расчетом.

 Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода  в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся. Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

 Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель.                                                     Продолжение следует.

dedclub.blogspot.ru

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

  1. Размещение в тех местах, в которых существуют старые ЛЭП.
  2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

  • места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
  • общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой - для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

  • материал, из которого сделан дачный дом;
  • способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится. Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

  1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
  2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
  3. Перфоратора с бурами для кирпича.
  4. Набора отверток и гаечных ключей.
  5. Монтажного ножа.
  6. Бокорезов.
  7. Пассатижей.
  8. Индикаторов фазного провода и для определения целостности цепи.
  9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

  1. Электропроводами.
  2. Монтажными и распределительными коробками.
  3. Изолентой.
  4. Клеммниками
  5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
  6. Розетками.
  7. Выключателями.
Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:
всего оценок:4, средняя: 3,25 из 5) Загрузка... Применение металлических кабель-каналов в доме, офисе и на производстве Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа Что нужно знать, чтобы осуществить правильный выбор кабеля, который будет использоваться для проводки в доме? Правила осуществления замены проводки в квартире в панельном доме

electricadom.com

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

  • Автор: Михаил Малофеев
  • Распечатать

remoskop.ru

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

  • Открытая – располагается на поверхности стены.
  • Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

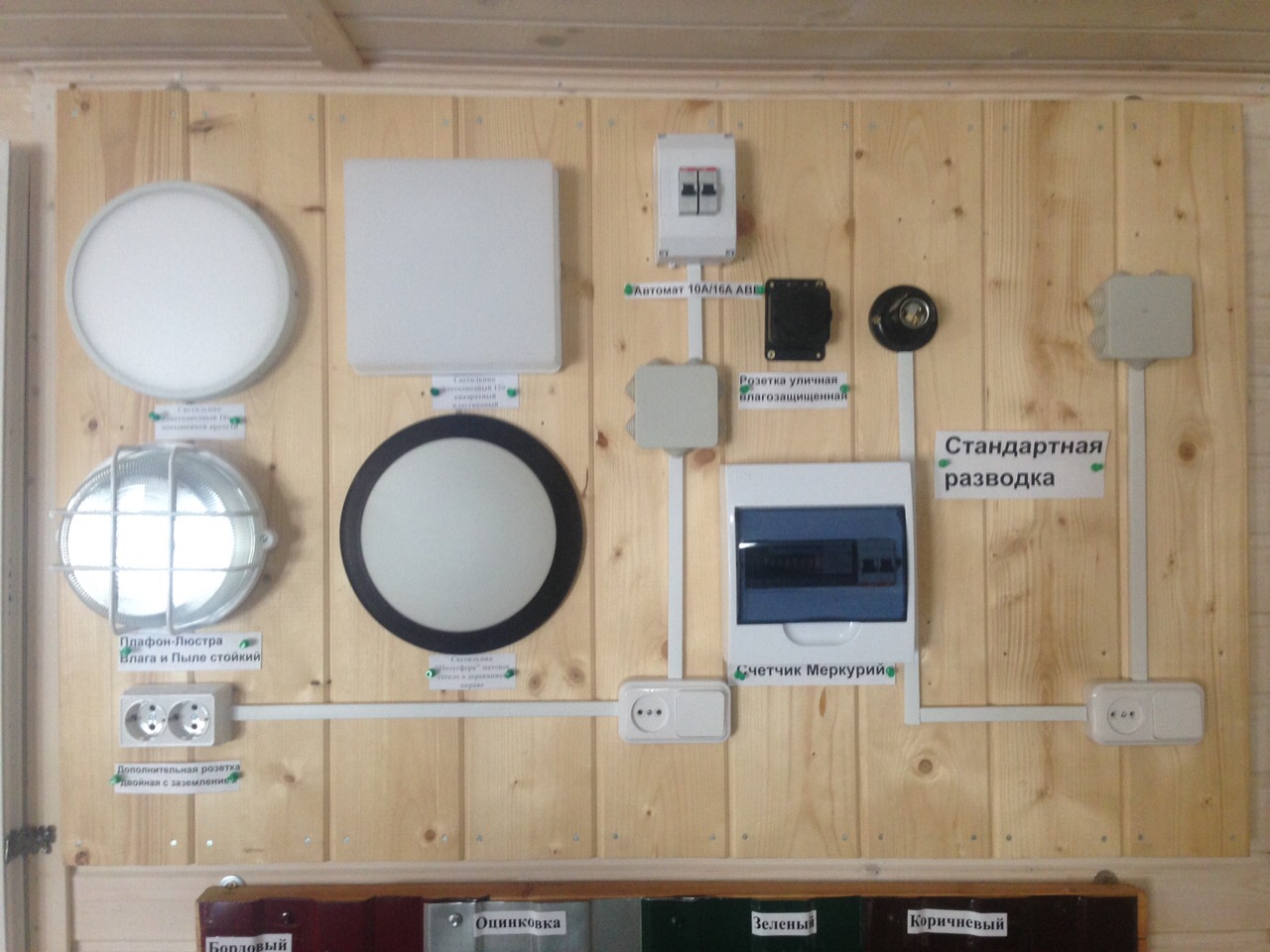

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание! В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

  • В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
  • Затем выполняется схема разводки.
  • После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

  • В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
  • Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
  • В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет! Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

  • В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
  • Затем выполняется разводка – провода протягиваются сквозь трубы.
  • Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
  • После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет! Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь. И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.

Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

  • Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
  • Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
  • Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

  • Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
  • Для кухни может быть предусмотрено 2-3 точечных светильника;
  • Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
  • Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.
Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

  • От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
  • От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
  • По установленным коробам прокладывается электропроводка к распределительным узлам;
  • Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
  • Проверяется работоспособность схемы;
  • Провода окончательно крепятся и закрываются заглушками наружные короба.
Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.
Сборка всей схемы на распределительном щите проводится в следующем порядке:

  • Устанавливаются монтажные планки;
  • Устанавливаются автоматические выключатели;
  • Устанавливается электрический счетчик;
  • Монтируется трансформатор для питания освещения в ванной и подвале;
  • Подключаются проводники к монтажным планкам и выключателям;
  • Собранная схема соединяется с защитным заземлением;
  • Выводится провода на общий рубильник и подключаются к счетчику.
Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.



Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Оцените статью: Поделитесь с друзьями!

Электропроводка на даче своими руками: монтаж электропроводки • Energy-Systems

Электропроводка в дачном доме

В наше время практически невозможно обойтись без электричества, которое необходимо дома, в офисе, на складе и в квартире. Подводку электричества к дачному дому производят компании, поставляющие электроэнергию потребителям, а вот внутренняя разводка – дело отдельное. Обычно монтаж электропроводки на даче может выполнить любой желающий.

Итак, электропроводка выполняется двумя методами:

   • закрытым;

   • открытым.

В первом варианте провода убираются под стеновые покрытия (штукатурка, гипсокартон). Этот метод наиболее часто применяется, но у него есть несколько недостатков:

  1. Этот вариант более трудоемкий.
  2. При возникновении потребности в переносе выключателей или розетки требуется демонтаж стеновых покрытий.

Электромонтаж на даче лучше производить открытым способом – это существенно упрощает работы и дает возможность установить в процессе использования электрические точки, помимо имеющихся.

Такой способ прокладки электропроводки в загородном доме реализуется в основном с применением пластиковых коробов. Можно использовать всю электрическую фурнитуру одного производителя или разных фирм. При использовании фурнитуры разных производителей можно немного сэкономить, но с эстетической точки зрения лучше покупать все детали одного производителя.

Первое, с чего начинаются электромонтажные работы на даче, – это разработка проекта. Здесь нужно будет определить: где и сколько розеток и выключателей устанавливать, каково количество осветительных приборов, а также рассчитать мощность. На основе плана рассчитывается количество необходимых материалов и делается предварительная разметка мест, в которых будет проложена электропроводка в дачном доме.



При расчете количества комплектующих важно учесть места разветвлений и количество проводов, закладываемых в каждом направлении, дабы правильно подобрать размеры коробов. Стоит отметить, что при открытой электропроводке все выключатели и розетки должны быть накладного типа.

Следующий этап – монтаж электропроводки.

Он производится в следующей последовательности:

  • Закрепление розеток, выключателей и распределительных коробок.
  • Прокладка и соединение кабелей.
  • Подключение и проверка смонтированной электропроводки.

Кабели лучше использовать медные с двойной изоляцией и сечением от 2,5 мм. Использование двужильных или трехжильных проводов зависит от наличия заземления. Осветительные приборы лучше подключать медным витым проводом с сечением от 1 мм.

При разработке схемы, по которой будет проложена электропроводка на даче, и выборе материалов важно учитывать материалы, использованные при строительстве. Если дача построена из дерева, то электромонтаж нужно проводить с учетом повышенной пожароопасности здания. В таком случае нужно придерживаться следующих правил:

  • В монтаже необходимо использовать провода с хорошей изоляцией не распространяющих горение.
  • Скрытую проводку нужно проводить по металлической электроканализации (медные трубы, стальные короба).
  • Распределительные коробки должны быть металлическими.
  • Все соединения должны быть герметичны.
  • Дерево, использованное при строительстве, должно быть сухим.

Электропроводка на даче своими руками может также быть выполнена в стиле ретро. Для этого используются фарфоровые изоляторы и открытая проводка. Это довольно простой способ, проблема может возникнуть только с поиском необходимых материалов. Нужно помнить, что электроснабжение склада, квартиры, дачи или большого офиса в первую очередь должно быть безопасным и надежным.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования

Электропроводка на даче | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 78 Опубликовано Обновлено

У большинства из нас имеется небольшой загородный дом или дача. Именно туда мы стремимся после тяжёлой трудовой недели в городе. Но… Дача является не только прекрасным местом отдыха, она являётся ещё и местом повышенной пожароопасности.

В большинстве случаев дачи горят от короткого замыкания в старой или не правильно сделанной электропроводке.

Если вы собираетесь делать монтаж электропроводки на даче своими руками, то я вам постараюсь несколько полезных советов, которые обязательно вам помогут и пригодятся.

1. Первым делом необходимо прикинуть, сколько и какие электроприборы будут использоваться вами на даче. Особое внимание нужно обратить на самые мощные из них — электроплита, электрообогреватель, электрочайник и т.д. Это нужно для того, чтобы точно определить сечение провода, которым будет выполнена электропроводка на даче. Ведь если потребляемая мощность бытовых электроприборов превысит номинальное значение провода, то изоляция на нём поплавится, а это приведёт к короткому замыканию и возгоранию провода и т.д. Совет: сечение медного провода освещения -1,5 мм.кв; сечения медного провода линии розеток — 2,5 мм.кв. Тоже самое касается и выбора автоматических выключателей.

2. С сечением провод определились, теперь необходимо решить, каким способом мы его будем вести. Так как дача или загородный дом — это деревянное строение, то электропроводку нужно делать открытую (по стене). Для открытой проводки нам подойдёт несколько вариантов — прокладка провода в кабель-каналах, пластмассовых трубках или открытая прокладка провода в двойной изоляции. Последний вариант я не рекомендую делать, всё таки провод должен быть чем-то закрыт от механических повреждений. Пластмассовые трубы и кабель-каналы должны быть изготовлены из негорючих материалов, перед их покупкой проконсультируйтесь с продавцом.


3. Если в ваши планы входит сделать электропроводку на даче по всем правилам, то без заземляющего провода и заземления вам никак не обойтись. Узнать о самом заземлении и о его монтаже можно в разделе «Заземление«, там всё описано подробно и понятно. Устройство защитного заземления предохранит вас от поражения электрическим током и защитит ваше имущество от пожара.

4. Вот мы потихоньку добрались и до электрощита на даче (распределительный, вводной щит). В электрощите, располагаем электрический счетчик энергии и автоматические выключатели — общий (вводной) и несколько на отдельные линии (линия розеток, линия освещения и т.д.).

Выбор и установку электрического счётчика на даче можно прочесть в моей статье «Электросчётчик — выбор и установка«.

Выбор и установка автоматических выключателей — это тема особая и для отдельной статьи, которая, как вы догадываетесь, уже есть. Это статья называется — «Выбор автоматического выключателя«.

Помимо автоматов на даче желательно установить и устройство защитного отключения (УЗО), для обеспечения безопасности своей жизни от поражения электрическим током. И такая статья уже есть — «УЗО — установка и характеристика«.

5. Теперь о бане, если таковая имеется у вас на даче (в большинстве случаев — да). Электропроводка в бане заслуживает особого внимания — помещение с повышенной влажностью!

В конце своей статьи хотелось бы сказать: — Помните, сделав качественную и правильную электропроводку на своей даче, вы обеспечите безопасность своей жизни и сохранность своего имущества!

Электропроводка на даче - способы монтажа

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Дача, для одних - это место где можно отдохнуть и почувствовать единение с природой, для других место физического труда.

Но, если на дачном участке есть домик, в любом случае электрифицировать его будет очень даже неплохо. В зависимости от назначения дачи используют различные способы монтажа электропроводки.

Дача – рабочее место.

В этом случае эстетической стороне электропроводки уделяется минимум внимания. Для прокладки проводки в дачном домике можно использовать:

  • обычный кабель ВВГ;
  • огнестойкий ВВГ ls.

При использовании осветительной сети с небольшим количеством бытовых приборов сечение провода выбирают небольшое, 2х2,5 или 2х1,5 .

При более высокой мощности или применении различных станков (сварочных аппаратов), следует задуматься о подключении трехфазной сети 380 В, здесь целесообразно применить кабель ВВГ ls 4х2,5.

Для монтажа электрической сети открытым способом на первом этапе размечаются на стенах места установки розеток (выключателей), светильников. Затем чертят маршруты прокладки кабеля, основная магистраль должна проходить параллельно полу, а спуски выполняют под углом в 90 градусов.

По трассе кабеля, на расстоянии до 30 см друг от друга сверлятся отверстия диаметром 6мм2, позже в эти отверстия вставляются специальные кабельные стяжки с дюбелем.

Производится крепление розеток (выключателей), предназначенных для открытой проводки. Затем прокладывается кабель, который крепится на заранее установленные стяжки.

Прокладка электропроводки непосредственно по сгораемым поверхностям недопустима.

Дача – место отдыха.

Иногда дача становится вторым домом, в этом случае эстетическая обстановка очень важна, и портить её открытой проводкой не совсем кстати. В таком случае можно сделать скрытую электропроводку или разместить ее в декоративных коробах.

Скрытая проводка свойственна жилым помещениям, её монтаж также начинается с разметки стен, но на следующем этапе режется штроба для укладки кабеля. Для выполнения штробы можно воспользоваться зубилом и молотком, а те, кто не боится пыли, могут взять «болгарку».

Далее, с помощью специальной насадки на дрель (перфоратор), в стене высверливаются отверстия под розетки и выключатели. В качестве силовых для скрытой проводки, используются провода вышеуказанных марок.

После прокладки провода, штробу заделывают с помощью гипсовых штукатурных смесей и резинового шпателя, во избежании повреждения изоляции на последнем этапе монтажа.

Выполнение электропроводки в монтажных коробах мало чем отличается от установки наружной проводки, только в этом случае перед прокладкой кабеля на стену крепятся специальные короба, изготовленные из огнестойких пластмасс.

В короб укладывается кабель ВВГ или ШВВП, крепится внутри, подключается к розеткам и выключателям, после чего короб закрывается и выглядит довольно эстетично.

При монтаже электропроводки своими руками, в независимости от выбранного способа, рекомендуется использовать надежные и безопасные способы соединения проводов, в качестве защитного отключающего устройства использовать УЗО с максимальным током утечки 5 мА.

Не лишним будет позаботиться на даче о защитном контуре заземления, к нему подключается третий провод в сети 220 В или четвёртый при сети 380 В. Места соединения и разводки провода лучше помещать в специальную коробку, а для изоляции использовать виниловую изоленту или термоусадку.

Электромонтажные работы очень ответственное занятие, при его выполнении стоит тщательно придерживаться правил техники безопасности и быть крайне внимательным на каждой стадии.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как установить солнечную электрическую систему Campervan

Когда мы впервые начали думать о нашей электрической системе vanlife и покупать наши компоненты, у нас было много вопросов. Мы проводили исследования в Интернете, читали другие блоги по сборке фургонов и сообщения на форумах, а также смотрели видео на Youtube. Некоторые из них были очень полезны, но многие оставили нам еще больше вопросов.

Мы много узнавали о схемах и электрических системах, но мы также были поражены всеми новыми знаниями, которые приходили к нам со всех сторон.Электрооборудование - жизненно важная часть любого фургона, и мы хотели сделать это правильно.

Нам очень хотелось найти ресурс, который говорит нам: «Купите это». Подключите вот так. Вот диаграмма.

Этот пост - попытка сделать такой ресурс.

В этом посте мы подробно рассмотрим, что мы купили, как именно мы все подключили, и у нас даже есть изображения и схемы (ура)!

Для тех из вас, кто заинтересован в дальнейшем чтении, мы также включаем ссылки на сообщения в блогах и другие ресурсы, которые помогли нам на этом пути.

Мы хотим, чтобы этот пост был максимально точным и полезным, поэтому, если мы ошибаемся или вы хотите, чтобы мы что-то прояснили, дайте нам знать в комментариях!

Обязательный отказ от ответственности: В этом сообщении описывается, что мы сделали с нашей собственной системой на основе нашего собственного исследования, и мы надеемся, что вы найдете его полезным. При этом мы НЕ ЭЛЕКТРИКИ. Работа с электричеством в любом виде может быть опасной. Перед выполнением любых электромонтажных работ рекомендуется прочитать руководства для всех ваших компонентов и проконсультироваться с лицензированным электриком.

Считаете ли вы наш сайт полезным?

Мегаперечень всего, что мы использовали в нашей электрической установке

Все наши компоненты выложены. Контроллер заряда Renogy выглядит немного иначе, чем текущая модель, но функции и установка такие же.

Основные компоненты

Выбор обновления

Батарея Battle Born 100Ah LiFePO4 12V

Литий-железо-фосфатные батареи (LiFePO4) - лучший выбор для современных автофургонов.Они служат намного дольше, заряжаются быстрее и могут полностью разряжаться без повреждений. Батареи Battle Born производятся в США и разработаны специально для мобильных и автономных жилых домов.

Наш рекомендуемый аккумулятор №1.

Купить на Amazon

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

Освещение, диммеры и розетки

Электропроводка и разъемы

Предохранители и выключатели

Если вы покупаете комплект солнечных батарей премиум-класса от Renogy, он должен поставляться с двумя предохранителями / держателями ANL 30A / 40A, а также встроенным предохранителем / держателем MC4.Вам все равно могут потребоваться дополнительные предохранители ANL для компонентов, для которых требуется предохранитель большего размера, например для инвертора или изолятора батареи.

Основные инструменты

Как заряжать аккумуляторы во время вождения

Есть еще один компонент, который, как мы обнаружили, жизненно необходимо иметь в дороге: интеллектуальный изолятор батареи .

У нас есть интеллектуальный изолятор Keyline Chargers на 140 А в нашем фургоне, и он отлично зарекомендовал себя.

Примечание: Если у вас новый автомобиль или вы пытаетесь зарядить аккумуляторную батарею LiFePO4, вам понадобится зарядное устройство DC-DC , подобное этому от Renogy ( обязательно используйте код купона GnomadHome на скидка 10% на покупку ).

Интеллектуальный изолятор аккумуляторной батареи позволяет заряжать вспомогательные аккумуляторные батареи от генератора автомобиля во время движения. Это отличное дополнение к солнечным батареям, особенно если вы проводите время в пасмурной или сильно засаженной деревьями среде, где на вас не так много солнца.

Бюджетная записка

Если у вас есть всего несколько сотен долларов, которые можно потратить на электрическую систему, мы рекомендуем начать с хорошей батареи, интеллектуального изолятора и инвертора. Вы всегда можете добавить солнечную батарею позже.

Прочтите этот подробный пост для получения дополнительной информации об изоляторах аккумуляторных батарей, о том, какие типы батарей можно получить и как их установить.

Для чего нужны все эти штуки?

Это довольно насыщенный список. Но не волнуйтесь, на самом деле все не так уж и сложно. Давайте разберемся с этим с высоты птичьего полета.

Солнце
Все начинается с солнца. Солнце не только дает нам жизнь, но и постоянно излучает нам энергию здесь, на Земле. Используя науку, мы можем преобразовать эту энергию в электричество для питания нашей жизни!

Панели солнечных батарей
Панели солнечных батарей поглощают солнечный свет, преобразуют его в электричество и отправляют на контроллер заряда.

Контроллер заряда
Контроллер заряда регулирует поток электричества от солнечных панелей и использует его для зарядки ваших батарей.

Батареи
Батареи, которые мы используем, накапливают электроэнергию при 12 В постоянного тока (постоянный ток), которая может питать ваши огни, вытяжной вентилятор, холодильник, розетки USB / прикуривателя и все остальное, что работает от постоянного тока. В нашей системе электричество возвращается от батарей к контроллеру заряда, который затем распределяет его наружу.

Инвертор
Если вы хотите запитать что-то вроде компьютера или другой сложной электроники, для которой требуется трехконтактная настенная розетка, вам также понадобится инвертор, который преобразует 12 В постоянного тока в 110 В переменного тока (переменный ток). ). Это связано напрямую с аккумулятором.

Это в основном то, что происходит в 12-вольтовой солнечной электрической системе фургона. Все остальное просто соединяет точки.

Сколько вам нужно электричества?

Хорошая идея - подумать о том, сколько электроэнергии вы будете использовать, когда решите, сколько солнечных панелей вам нужно и какого размера должны быть ваши батареи.Это может быть немного сложнее, особенно потому, что вы многого не знаете о том, как вы его использовали, если никогда раньше не жили в фургоне.

Но, если вы хотите быть уверенным, что у вас достаточно электроэнергии для ежедневного использования, и при этом не платить больше, чем вам нужно, то лучше всего выполнить определение размера вашей системы.

Как определить размер вашей системы за 3 простых шага

Шаг 1. Рассчитайте количество электроэнергии, которое вы планируете использовать в , в ватт-часах (Втч).

Звучит немного пугающе, но на самом деле это довольно просто.

Во-первых, перечислите все устройства / устройства / компоненты, которые вы планируете использовать, а также количество ватт, потребляемых каждым из них (эта информация должна быть легко доступна в руководстве по эксплуатации компонента или в Интернете).

Затем подсчитайте, сколько часов вы планируете использовать каждый компонент. Умножьте ватт на часы, и вы получите ватт-часы!

Вт x Часы = Втч

Итак, если ваши фонари потребляют 5 Вт и вы включаете их на 5 часов каждый день, их потребляемая мощность составляет 25 Втч в день (5 Вт x 5 часов = 25 Втч).

Шаг 2. Определите необходимую емкость аккумулятора.

Для этого примера представим, что все ваши электрические компоненты используют 1200 Втч каждый день.

Емкость аккумулятора измеряется в ампер-часах (а / ч), поэтому, чтобы определить, насколько большой должна быть ваша батарея, преобразуйте потребляемую мощность 1200 Вт · ч в а · ч, разделив на напряжение системы (12 В).

1200 Втч / 12В = 100ач.

Исходя из этого расчета, вам потребуется 100 Ач батареи. Но это также зависит от типа батареи .

Видите ли, большинство типов аккумуляторов не должно разряжаться ниже 50% (это касается обычных свинцово-кислотных, AGM-аккумуляторов и гелевых аккумуляторов). Если эти батареи ниже примерно 50%, вы рискуете сократить срок их службы и / или повредить их. Таким образом, на самом деле полезная емкость этих типов батарей составляет примерно половину (т.е. 100 Ач батареи = 50 Ач полезной емкости).

Исключение составляют батареи LiFePO4 (литий-фосфат железа). Эти батареи дороже обычных, но вы можете разрядить их на 100% (они также легче, безопаснее и служат дольше, чем обычные батареи).

Итак, какой емкости батареи вам нужно, чтобы обеспечить 100ач использования в день?

  • Обычные батареи (FLA, AGM или Gel): Емкость батареи 200 Ач покрывает 100 Ач использования, так как вы никогда не захотите разряжать эти батареи ниже 50%.
  • Батареи LiFePO4 (литий-фосфат железа): Емкость батареи 100 Ач покрывает 100 Ач использования, так как эти батареи могут быть разряжены на 100%.

Конечно, эти цифры предполагают, что вы имеете дело с идеальными условиями зарядки и никогда не превышаете 100 Ач.Реальность всегда оказывается немного иной, поэтому, если у вас есть бюджет, неплохо было бы добавить немного подушки.

Шаг 3. Подсчитайте, сколько солнечных панелей вам нужно для полной зарядки батарей каждый день.

Солнечные панели измеряются в ваттах, поэтому мы снова будем использовать наши 1200 Вт потребляемой мощности. Разделим это на среднее количество полного солнечного света в день (скажем, 5 часов), чтобы получить необходимое нам количество солнечных панелей.

1200 Втч / 5 часов = 240 Вт. Итак, 240 Вт солнечных панелей теоретически должны полностью заряжать ваши батареи каждый день и соответствовать вашему энергопотреблению.

За исключением того, что так никогда не работает. Есть тень и облака, и меньше солнца зимой, и дни, когда вы потребляете больше энергии, чем другие. Что-то вроде трех 100-ваттных панелей было бы намного безопаснее.

Расчет бюджетной системы

Подобрать правильную конфигурацию вашей системы может быть непросто, особенно если вы никогда раньше не жили в фургоне. Вы просто многого не будете знать о своем реальном использовании, и многое не сможете предвидеть, прежде чем отправиться в путь.

Другой метод - использовать бюджетный подход к вашей электрической системе и добавлять мощность по мере необходимости.

Если у вас ограниченный бюджет, вам не понадобится огромная и дорогая солнечная установка. Но если вы можете себе это позволить, наличие большой системы облегчит вашу жизнь и приведет к меньшим компромиссам в использовании электроэнергии.

Вот основные компоненты, которые мы рекомендуем для разных уровней бюджета:

Бюджет Barebones

Если у вас ограниченный бюджет, начните с хорошего инвертора, аккумулятора и изолятора аккумулятора, чтобы удовлетворить самые простые электрические потребности (зарядка телефонов / компьютеров, некоторые источники света).Вы всегда можете добавить солнечные батареи позже, если вам нужно.

Среднечастотный бюджет

С этой среднечастотной установкой вы начнете с правильного пути благодаря большей емкости аккумулятора и 200 Вт солнечной энергии. Эта установка полностью расширяема, поэтому вы можете добавить больше панелей позже, если вам нужно.

Более высокий бюджет

Если ваш бюджет позволяет, система такого размера должна покрыть большинство электрических потребностей (если вы не пытаетесь использовать переменный ток или электрический обогреватель). Емкость аккумулятора более 300 Ач, зарядное устройство DC-DC, инвертор 2000 Вт и 400 Вт солнечной энергии означают, что вам никогда не придется беспокоиться о подключении к сети!

Максимальный бюджет

Лучшие в линейке (и более производительные) LiFePO4 аккумуляторы добавляют здесь серьезное обновление, а инверторное зарядное устройство мощностью 2000 Вт позволяет подключать их по мере необходимости (что может пригодиться в крайнем случае).

Выбор солнечных батарей и батарей

Теперь, когда вы знаете, какой размер системы вам нужен, пора выбрать фактические компоненты.

Что мы сделали

Мы решили использовать 400-ваттный комплект Renogy для солнечных батарей с контроллером заряда MPPT на 40 А и соединили его с двумя батареями VMAX 155 Ач (на 310 Ач общей емкости).

[fl_builder_insert_layout id = ”3006013 ″]

Поскольку мы не знали достаточно о том, какие потребности в электроэнергии нам потребуются, нам было сложно рассчитать точный размер нашей системы.Из просмотра видео на Youtube и чтения блогов казалось, что многие вандвеллеры едва обходятся стороной с двумя 100-ваттными солнечными батареями, поэтому мы решили использовать самую большую систему, которую мы могли себе позволить.

Нам удалось установить только три панели на крыше нашего фургона, но четвертую припрятали под кроватью.

Мы сделали складную раму из ПВХ для этой «дополнительной» панели, чтобы мы могли подпереть ее и подключить при необходимости. Это позволяет нам парковаться в тени в очень жаркие дни, продолжая заряжать батареи от солнца.

Наша система слишком велика? Мы так не думаем.

Наличие такого количества солнечной энергии позволяет нам быть на 100% отключенными от сети, и нам редко приходится слишком сильно беспокоиться о нашем энергопотреблении. Мы встречали в дороге людей с небольшими системами, которые регулярно беспокоились о том, чтобы у них было достаточно сока для работы холодильника.

И даже с такой большой системой в некоторых сценариях у нас заканчивается запас энергии. Если мы находимся в пасмурном климате или в сильно засаженных деревьями районах (или и там, и там) более пяти дней или около того, и если мы остаемся в одном месте и мало водим, то наши батареи начинают разряжаться до 12.Диапазон 0V-12,2V по утрам. Но из-за размера нашей системы мы можем дольше оставаться в одном месте, при любой погоде и окружающей среде, и при этом делать все, что нам нужно.

Можете ли вы обойтись меньшими затратами? Абсолютно.

Если у вас мало средств, 200-ваттный комплект Renogy в сочетании с интеллектуальным изолятором батареи - отличное место для начала. Вы всегда можете добавить больше панелей позже.

Что бы вы ни выбрали, мы рекомендуем приобрести контроллер заряда MPPT вместо контроллера PWM.Контроллеры MPPT могут повысить эффективность ваших солнечных панелей. Предполагается, что они на 25-30% эффективнее ШИМ-контроллеров. Контроллеры MPPT стоят дороже, но они позволят вам значительно расширить вашу систему.

Базовая схема: что нужно знать

Слишком глубокое погружение в базовую электронику выходит за рамки этой статьи, но это определенно помогает визуализировать, как выглядит простая схема при проектировании вашей системы.

Вот схема основной цепи постоянного тока:

Замыкание переключателя замыкает цепь и позволяет электричеству течь между батареей и лампами.Здесь часто используется аналогия с водопроводной трубой. Если в трубе есть разрыв, вода не сможет течь.

А предохранитель - намеренно слабое место в цепи. Это для безопасности. Если через цепь протекает слишком большой ток, предохранитель «перегорает» и разрывает цепь.

«Заземление» в электросети фургона Life - это соединение с шасси автомобиля. Это тоже для безопасности. В нашей установке мы заземлили аккумулятор и инвертор.

Проектирование нашей системы (с потрясающей электрической схемой!)

При разработке нашей системы мы в значительной степени опирались на электрические схемы, которые мы нашли в Интернете, особенно на ту, что в этом посте Ван Дога Путешественника (в его электронной книге есть еще более подробные схемы).

Но все диаграммы, которые мы нашли, дали нам много частичной информации или только наполовину применительно к нашей системе, и привели к некоторой путанице с нашей стороны.

После всех наших исследований мы не смогли найти всеобъемлющую диаграмму, которая точно показывала бы, как все в нашей системе сочетается друг с другом. Итак, мы сделали один.

Мы настоятельно рекомендуем изобразить вашу систему, чтобы вы точно знали, как все должно подключаться. Простое рисование действительно помогает вам обдумать это и прямо в голове.

Убедитесь, что у вас есть провода и предохранители подходящего размера

Это может немного сбить с толку, если вы новичок в электромонтажных работах. Но важно сделать все правильно, если вы не хотите решать какие-либо проблемы с электричеством или безопасностью в будущем.

Ниже мы подробно расскажем, как рассчитать нужные сечения проводов, и дадим вам несколько советов по выбору правильных предохранителей для ваших цепей.

Выбор правильного сечения провода

Выбор правильного сечения проводов - важный шаг при любом электрическом монтаже.Если ваши провода слишком тонкие, это может быть серьезной угрозой безопасности. Если ваши провода слишком толстые, вы потратите больше, чем нужно, и с проводкой будет труднее работать.

Примечание: В США размер провода измеряется в американских калибрах проводов (или AWG). Калибры AWG могут отличаться от калибра проводов, используемых в других странах. Поскольку мы находимся в США, для нашей электрической установки мы использовали провода сечением AWG.

Размер провода, который вы выбираете, должен основываться на величине тока, проходящего через провод и на длине участка провода.Вы хотите использовать провод достаточно толстого размера, чтобы безопасно пропускать электрический ток, не испытывая слишком большого падения напряжения.

Как определить максимальный ток, который будет проходить через ваши провода?

Максимальный ток ваших осветительных приборов, приборов и другой электроники должен указываться в технических характеристиках.

Для приборов постоянного тока это должно быть указано в амперах (максимальная сила тока). Если в характеристиках вашего компонента указано это в ваттах, разделите это число на напряжение системы (так разделите на 12 для системы 12 В постоянного тока).

Как определить длину участка провода?

Во-первых, вам нужно измерить расстояние, на которое будет проходить проводка. Затем удвойте.

Что ?! Удвоить это ?! Ага. При расчете размеров провода для систем постоянного тока длина провода соответствует общей длине как положительного, так и отрицательного провода.

Итак, если вы подключаете розетку на расстоянии 5 футов от блока предохранителей, длина вашего провода фактически составляет 10 футов - 5 для положительного провода и еще 5 для отрицательного провода, чтобы замкнуть цепь.

Хорошо, теперь, когда я знаю свой максимальный ток и длину провода, как мне определить, какой размер провода мне нужен? На веб-сайте компании

Blue Sea Systems есть замечательный калькулятор «Мастер цепей», который может помочь вам определить правильный размер провода для того, что вам нужно.

Просто введите напряжение системы, максимальный ток и общую длину провода. Калькулятор выдаст вам рекомендуемый сечение провода:

Blue Sea Systems Circuit Wizard калькулятор размеров проводов

Мы также нашли полезный калькулятор размеров автомобильных проводов от Wire Barn, который показывает вам более подробную информацию о том, какие датчики будут или не работать, а также другую информацию, например, падение напряжения для каждого из них.

Вот пример выбора правильного размера провода при использовании светодиодных ламп Acegoo 12 В

У нас есть электрическая система на 12 В, поэтому мы будем использовать ее в качестве напряжения нашей системы.

Напряжение системы = 12В

Согласно техническим характеристикам наших встраиваемых светодиодных фонарей Acegoo 12 В, их максимальный ток составляет 3 Вт на лампу. Чтобы преобразовать это значение в силу тока, мы разделим его на объем системы (3 Вт / 12 В = 0,25 А).

Каждый светильник отдельно подключается к переключателю, поэтому нам нужен провод, который может обрабатывать 0.25А тока.

Макс.ток = 0,25 А

Мы планировали установить каждый фонарь на расстоянии не более 6-10 футов от выключателя (мы предполагаем, что 10 футов будут безопасными). Чтобы получить общую длину провода, умножим 10 футов на 2, чтобы учесть как положительный, так и отрицательный провод.

Длина провода = 20 футов

Если вставить все эти числа в программу Circuit Wizard, то рекомендуемая толщина провода составляет 22 AWG. (В итоге мы использовали 18 AWG для большей безопасности).

Но это еще не все. Нам также нужно подключить диммер к блоку предохранителей. Поскольку у нас есть светодиодные фонари, подключенные к одному диммеру, нам нужно умножить световой ток на 6, чтобы получить максимальный ток:

Макс. Ток = 1,5 А

Расстояние между диммером и блоком предохранителей составляет около 4 футов. Удвойте это, чтобы получить общую длину провода:

Длина провода = 8 футов

Вставив эти числа в мастер цепей, мы получим рекомендуемый калибр провода 18 AWG. (Мы закончили использовать здесь 14 AWG, опять же, чтобы быть в безопасности, и поэтому мы могли использовать ту же проводку для наших диммерных переключателей и розеток).

Вам нужно выполнить тот же расчет, чтобы получить правильные размеры проводов для всех ваших компонентов. В общем, проводка для таких вещей, как освещение, розетки, вентилятор, холодильник и другие компоненты постоянного тока, вероятно, будет между 12 AWG и 18 AWG.

Вам понадобится более толстая проводка для батарей, инвертора и заземляющих кабелей. Опять же, вам нужно рассчитать это самостоятельно, основываясь на максимальном токе, длине и рекомендациях производителя.Мы использовали в основном аккумуляторный кабель 4 AWG для аккумуляторов и более толстый кабель 2 AWG для подключения инвертора и заземления.

Выбор предохранителя правильного размера

Выбор предохранителей правильного размера для ваших цепей очень важен для безопасности. Предохранитель - это намеренно слабое место в цепи. Если ток в цепи когда-либо станет опасно высоким, предохранитель «перегорит», разорвав цепь и избавив вас от некоторых серьезных электрических проблем.

Для электрических нагрузок (лампы, розетки, вентилятор, холодильник и т. Д.), мы рекомендуем подключить все провода к автомобильному блоку плавких предохранителей и подобрать набор плавких предохранителей.

Как правило, выбирайте предохранители, которые на выше максимального тока нагрузки вашей цепи, но на ниже номинального тока вашей проводки.

Возвращаясь к нашему примеру со светодиодной лампой - общий максимальный ток нашей световой цепи составляет 1,5 А. Итак, мы переплавили эту цепь предохранителем на 2А. Это выше максимального тока наших фонарей, но намного ниже номинальной силы тока проводки 14 AWG, которую мы использовали.

Для более крупных предметов, таких как батареи и инвертор, вам понадобится предохранитель другого типа. Мы использовали держатели предохранителей ANL с соответствующими предохранителями для наших батарей и инвертора, а также встроенный патрон предохранителя MC4 для предохранения наших солнечных панелей.

Обязательно сверьтесь с руководствами для контроллера заряда солнечной батареи, инвертора и батарей на предмет рекомендуемых производителем размеров предохранителей.

Примечание. В комплекты премиум-класса Renogy для солнечных батарей входят предохранители / держатели ANL, а также встроенный держатель предохранителей MC4.Тогда вам просто понадобятся предохранители ANL большего размера для вашего инвертора. И, если вы используете код купона GnomadHome при оформлении заказа, вы получите 10% скидку на покупку !

Для резки и обжима проволоки

Как все эти провода соединяются друг с другом и с вашими компонентами? С обжимными коннекторами!

Мы использовали три вида обжимных соединителей для более тонкой проводки (22-10 AWG) в нашей конструкции фургона: кольцевые клеммы, быстроразъемные соединения с внутренней резьбой 1/4 дюйма и соединители для стыкового сращивания.

Возьмите в руки универсальный инструмент для электриков, и вы сможете обжимать провода в кратчайшие сроки. Если вы хотите стать немного более серьезным, вы можете выбрать обжимной инструмент с храповым механизмом для серьезных обжимов, которые, как вы знаете, сильны.

Подробнее: Ознакомьтесь с этой статьей, чтобы ознакомиться с руководством по обжиму проводов.

Обжим кабеля аккумулятора

Обжим клемм на кабеле аккумулятора (8 AWG и толще) немного сложнее и требует специальных обжимных инструментов.

Самый простой тип обжима кабеля аккумулятора - это обжимной инструмент в виде молотка (мы использовали один из них для нашей сборки). Этот тип обжима недорогой, портативный и довольно простой в использовании, но его также легче обжать неправильно. Существуют также механические обжимные инструменты и гидравлические обжимные инструменты. Гидравлические обжимные инструменты должны дать вам наилучшие результаты, но они также громоздки и дороги, а это означает, что это может не иметь смысла, если вы используете его только для одной сборки.

Если вы не хотите возиться с обжимом собственного кабеля аккумулятора, вы можете купить готовые кабели аккумулятора различных размеров с уже прикрепленными кольцевыми клеммами.Обратной стороной является то, что вы потеряете некоторую гибкость в размещении электрических компонентов, и стоимость может быстро возрасти. Еще один вариант - заказать кабели нестандартной длины.

Соединяя точки: пошаговая установка нашей электрической системы

Вот часть, в которой мы рассмотрим, как мы устанавливали все части нашей электрической системы. Между отрезанием и обжимом проводов, компоновкой и упорядочиванием компонентов, ошибками и выяснением ситуации по ходу весь этот процесс занял у нас несколько дней.

Монтаж и подключение солнечных батарей

Важно: НЕ подключайте солнечные панели к контроллеру заряда до тех пор, пока не будут подключены батареи.

Первое, что мы сделали, - это установили наши солнечные панели на крышу нашего фургона и соединили их параллельно, используя соединитель для разветвления Y-образной проводки Signstek.

При параллельном подключении все положительные провода соединяются вместе, а все отрицательные провода соединяются.

Мы решили подключить наши панели параллельно по нескольким причинам:

  • Parallel позволяет нам соединить три панели на нашей крыше и подключить нашу четвертую панель, когда мы захотим.
  • При последовательном соединении панелей, если на одной из панелей попадет тень, это повлияет на электрическую мощность всей системы. Если панели соединены параллельно, оттенок будет влиять только на эту панель.

Параллельное и последовательное подключение имеют свои преимущества и недостатки. У Renogy есть отличное руководство по различиям.

После того, как мы установили наши панели, мы пропустили провода внутри фургона и пропустили их через какой-то кабелепровод к тому месту, где мы планировали разместить все наши электрические компоненты.

Установите контроллер заряда

Затем мы прикрепили наш контроллер заряда к стене внутри нашего фургона. Renogy рекомендует оставлять вокруг несколько дюймов свободного пространства для вентиляции.

Соедините батареи параллельно

Если у вас более одной аккумуляторной батареи на 12 В, их параллельная проводка - лучший вариант для автомобильной системы. Для этого соедините положительные клеммы вместе, а затем подключите отрицательные клеммы. Для этого мы использовали аккумуляторный кабель 4-го калибра.

Заземлите аккумуляторные батареи к шасси

Затем мы заземлили наши батареи на шасси автомобиля. Мы использовали провод 2-го калибра для заземления . Мы прикрутили кольцевой зажим непосредственно к раме автомобиля с помощью саморезов диаметром 1 ”и стопорных шайб, устойчивых к сотрясениям. Связь как скала.

Как правильно подключить батареи


Когда вы подключаете все к батареям, убедитесь, что вы делаете это на противоположных сторонах батарейного блока.Что это означает?

Присоедините все положительные провода к положительной клемме одной батареи, а все отрицательные провода - к отрицательной клемме другой батареи. Это позволяет вашим батареям заряжаться и разряжаться с одинаковой скоростью и помогает поддерживать их здоровье.

Ознакомьтесь с полезными схемами, показывающими, как соединить вместе блоки батарей разного размера как параллельно, так и последовательно.

Провод контроллера заряда к аккумуляторам

Для этого шага мы использовали оставшийся провод 8 AWG, который поставлялся с комплектом Renogy, при необходимости обжимая кольцевые клеммы.Сначала мы проложили провод 8 AWG от положительной клеммы аккумулятора на контроллере заряда к одной стороне переключателя включения / выключения для тяжелых условий эксплуатации. Это позволит нам отключить соединение с батареей, если нам когда-нибудь понадобится.

Примечание: НЕ отсоединяйте аккумулятор, пока солнечные панели подключены к контроллеру заряда. Всякий раз, когда нам нужно отключить питание для работы системы, мы всегда сначала отключаем наши солнечные панели. Фактически, было бы неплохо установить второй выключатель для солнечных батарей.

Затем мы проложили еще один провод 8 AWG с другой стороны переключателя и подключили его к одной стороне встроенного держателя предохранителя. Предохранитель должен соответствовать номинальному току контроллера заряда (например, предохранитель на 20 А для контроллера заряда на 20 А. Мы использовали предохранитель на 30 А). Затем мы протянули провод 8 AWG от другой стороны держателя предохранителя к положительной клемме на нашей батарее.

Теперь, когда у нас был подключен положительный полюс, мы протянули провод от отрицательного полюса батареи и подключили его к отрицательной клемме батареи на контроллере заряда.

Как только мы сделали подключение, контроллер заряда включился. Захватывающий!

Обязательно предохраните свои солнечные панели

Renogy рекомендует установить предохранитель между солнечными панелями и контроллером заряда. Самый простой способ сделать это - использовать встроенный предохранитель / держатель Renogy MC4, но любой тип встроенного предохранителя на 40 А также должен работать.

Примечание. В комплекты премиум-класса Renogy для солнечных батарей входят все предохранители, необходимые для подключения солнечной батареи, в том числе встроенный предохранитель / держатель MC4 и два предохранителя / держателя ANL.

Используйте код купона GnomadHome при оформлении заказа, чтобы получить 10% скидку на комплекты для солнечных батарей и многое другое на Renogy.com!

Подключение солнечных панелей к контроллеру заряда

Это было достаточно просто. Мы вставили положительный провод от солнечных панелей в положительный вывод солнечной батареи на контроллере заряда, затем проделали то же самое с отрицательным проводом. Теперь солнечные батареи заряжали батареи!

Подключите клеммы нагрузки к контроллеру заряда

Мы протянули провод 8 AWG от положительной клеммы нагрузки на контроллере заряда к положительной клемме на нашем блоке плавких предохранителей.

Затем мы протянули еще один провод 8 AWG от отрицательной клеммы нагрузки на контроллере заряда и подключили ее к отрицательной клемме на нашем блоке предохранителей.,

Чтобы получить провод 8 AWG, вы можете использовать оставшуюся проводку от солнечных панелей и обжать кольцевую клемму на одном конце.

Установка розеток была намного проще.

Сначала мы просверлили отверстия и установили их на место.

Затем мы наложили быстроразъемные соединения на красный и черный провода и подключили их к задней части розеток.

Другой конец положительного провода мы прикрепили к блоку плавких предохранителей с помощью устройства быстрого отключения, а отрицательный провод прикрепили к отрицательной шине с помощью кольцевого зажима.

Вентилятор был самым простым.

С помощью стыковых соединителей обжали дополнительный провод на плюсовой / минусовой проводах, идущих к вентилятору. Затем мы подключили положительный провод к блоку предохранителей с помощью устройства быстрого отключения, а отрицательный провод подключили к общей шине с помощью кольцевого зажима.

Проволочные светильники, диммерные переключатели и вентилятор

Затем мы подключили к системе наши светодиодные потолочные светильники, вентиляционный вентилятор и розетки. Мы использовали провод 18 AWG для светодиодных фонарей и провод 14 AWG для розеток и вентилятора.

Перед тем, как повесить потолок, мы прикрепили провода к лампам и вентиляторам с помощью скрученных соединителей и обмотали их изолентой, чтобы соединение не ослабло.

Затем мы промаркировали провода и пропустили их через кабелепровод в электрическую зону.Итак, все, что нам нужно было сделать сейчас, это соединить все воедино.

Мы подключили свет к переключателям яркости.

Мы установили один диммер спереди, управляющий набором из шести ламп, и еще один диммер в «спальне», управляющий двумя лампами.

У замечательного переключателя яркости, который мы использовали, есть три провода: положительный, отрицательный и заземляющий.

Используя скрученный соединитель, мы скрутили вместе провода положительного света, положительный провод от переключателя и еще один провод, идущий к блоку плавких предохранителей.

Затем мы скрутили вместе отрицательный световой провод и отрицательный провод выключателя.

Мы соединили «заземляющий» провод от переключателя с отдельным проводом, который подключается к отрицательной шине.

Вставьте плавкие предохранители в блок предохранителей

Добавление предохранителей в блок предохранителей замыкает цепь и обеспечивает защиту вашей системы. При проектировании системы вы должны основывать размеры предохранителей на максимальной силе тока цепи.

Например, если ваша цепь вентилятора потребляет 3А, вам нужно использовать предохранитель, максимально приближенный к 3А, но не допускающий попадания под него.

Нажмите на переключатель Aaaaannnndd ……

Вот тогда все должно включиться. Но для нас ничего не произошло. Пробовали включить вентилятор, включить свет - ничего.

Оказалось, что наш контроллер заряда отключал питание нагрузки. Если вы дойдете до этого момента и ничего не включится, проверьте настройки контроллера заряда!

После того, как мы установили правильные настройки, все заработало прекрасно. Свет включался и выключался, вентилятор включался, розетки заряжали наши телефоны.

Подключение инвертора к батарее

Мы установили наш инвертор снаружи перегородки, которая отделяет электрический шкаф от области хранения под скамейкой.

Инвертор подключается напрямую к батарее.

Сначала мы проложили провод от положительного полюса аккумуляторной батареи к выключателю, работающему в тяжелых условиях, чтобы при необходимости можно было отключить питание инвертора.

Затем мы проложили провод от переключателя к встроенному держателю предохранителя с предохранителем на 100 А.Мы использовали один из держателей предохранителей ANL от Renogy и заменили предохранитель на 30 А. Оттуда мы подключили провод от держателя предохранителя к положительной клемме на задней панели инвертора.

Отрицательный провод идет прямо от отрицательного вывода аккумуляторной батареи к отрицательному выводу на задней панели инвертора.

Наконец, мы заземлили инвертор на шасси фургона с помощью саморезов и стопорных шайб, устойчивых к сотрясениям.

Инвертор имеет обычные трехконтактные розетки на передней панели.Вы можете подключить свои устройства переменного тока непосредственно к этим розеткам или подключить удлинитель к удлинителю или розетке переменного тока в другом месте.

Если вы предпочитаете розеток , вы можете отрезать один конец удлинителя и подключить его к стандартной настенной розетке (положительной, отрицательной и заземленной), которую затем можно установить в розетке и прикрепить в любом месте. ты хочешь. Неповрежденный конец удлинителя подключается к инвертору для подачи питания.

Pro Совет: держите вещи в порядке!

Поверьте, ваша жизнь станет намного проще (и безопаснее), если не будет путаницы проводов под напряжением, разбросанных по всему полу вашего фургона.

Мы спрятали все наши электрические компоненты в отсеке под сиденьем нашей скамейки с откидной крышкой.

Мы использовали ½-дюймовые металлические стяжки (обернутые изолентой) от Home Depot, чтобы упорядочить толстые кабели аккумулятора, а также зажимы и стяжки меньшего размера для закрепления меньших проводов.

Это предохраняет провода от препятствий, а также снимает напряжение с электрических соединений, поэтому они с меньшей вероятностью расшатываются во время движения.

Замечательные ресурсы для дальнейшего чтения

Заключение

Это почти все, что мы сделали для установки электрооборудования.Мы постарались ответить на все вопросы, которые у нас возникли, когда мы только начали, и некоторые вопросы, которые у нас были до установки. Если есть что-то, что мы не осветили, или у вас есть вопрос, или мы ошиблись, сообщите нам об этом в комментариях!

Мы невероятно взволнованы, чтобы в нашем фургоне появилась мощность - это определенно облегчает сборку фургонов поздно ночью!

Следите за обновлениями, когда мы приступим к созданию нашей потрясающей мебели. И не забудьте подписаться на нас в Instagram @gnomad_home и на Facebook в Gnomad Home.

Законность выполнения электромонтажных и сантехнических работ своими руками

Последнее обновление : четверг, 13 декабря 2114 г., Дата создания : четверг, 13 декабря 2114 г.

НОВАЯ КОНСТРУКЦИЯ

В интересах здоровья и безопасности ряд сделок регулируется законом, в частности сантехника и электричество . Степень, в которой фактически регулируются сантехнические и электрические работы, варьируется от юрисдикции к юрисдикции.Например, почти все работы, выполняемые в новом строительстве, должны выполняться лицензированными сантехниками и лицензированными электриками, и то есть прямо по всей стране. В разных регионах есть некоторые исключения из этого общего правила, позволяющие выполнять некоторые работы, выполняемые в домах, построенных собственником, собственником при условии, что они проверяются муниципалитетом.

ИСКЛЮЧЕНИЕ ВЛАДЕЛЬЦА-СОБСТВЕННИКА

В области ремонта большинство юрисдикций требует, чтобы любая работа, которую нанимали наемные работники, выполнялись лицензированными профессионалами, но когда работа выполняется арендатором / владельцем (как арендатором, так и владельцем, а не владельцами или арендаторами арендуемой собственности), существует множество исключений.Это исключение часто ограничивается только техническим обслуживанием, заменяя то же самое на то же самое. Любые дополнения или перемещения в области электричества и сантехники по-прежнему требуют наличия лицензированных специалистов или, по крайней мере, муниципальных разрешений. Кроме того, большинство ремонтников общего профиля будут выполнять мелкие работы с электричеством или сантехникой самостоятельно, хотя технически они должны нанимать для этих работ лицензированного специалиста. Некоторые более крупные ремонтные компании фактически имеют лицензированный персонал для своей внутренней команды.

МУНИЦИПАЛЬНЫЕ ВАРИАНТЫ

Ванкувер находится на одном краю, где владельцы / жители могут пройти курс по таким вещам, как мелкие электромонтажные работы, получить разрешения и сделать это сами.В Онтарио разрешены мелкие работы, такие как замена розеток и выключателей, без какой-либо подготовки при условии, что владелец / житель получит разрешение. Квебек постановил, что замена лампочки - это как можно ближе к любым электрическим проводам. Это техническая сторона закона, и каждая юрисдикция, похоже, пришла к своему конкретному типу регулирования через очень разные размышления.

Ванкувер признает, что люди в любом случае будут выполнять электромонтажные работы своими руками, поэтому они верят, что активный подход приведет к тому, что в реальных домах будет лучше работать.Однако курсы проходят гораздо меньше людей, чем покупают электрические приборы и проводку в центрах ремонта, поэтому неизвестно, насколько эффективен этот подход.

Онтарио считает, что требование разрешения позволит проводить техническое обслуживание электрооборудования своими руками, не открывая дверь слишком широко. Но когда разрешения стоят дороже, чем выключатели света, и нет проверок, общее мнение таково, что это всего лишь захват государственных денег, и очень немногие люди получают разрешения, в то время как в Онтарио продается много выключателей.

По всей видимости, абсолютный запрет Квебека на прикосновение к электрическим проводам был введен в действие страховой отраслью, пытающейся уменьшить количество пожаров в домах, вызванных электрическими установками. В какой-то момент они пытались запретить продажу всех электрических проводов и оборудования в торговых точках, ограничив доступ для лицензированных профессионалов, но суды постановили, что свобода торговли преобладает, и розничные магазины могут на законных основаниях продавать все, что вам нужно для строительства дома. конечно при условии, что вы купили его, чтобы передать электрику для установки.Учитывая объем продаж электротехники в торговых точках, эта политика оказалась печальным провалом, в результате чего владелец / житель не может даже проверить и обезопасить свою самодельную установку, потому что он изначально не должен был это делать. Чтобы добавить полной непоследовательности к ситуации в Квебеке, Hydro Quebec рекламирует и субсидирует розничную продажу понижающих термостатов на 240 В напрямую домовладельцам - со всеми из которых опасно работать без знания и ни один из которых не является законным для домовладельца.Эти термостаты на 240 В довольно легко заставить работать, но знаете ли вы, что у вас слишком много или слишком длинных проводов, зажатых в эту электрическую коробку, что нарушает положения электротехнического кодекса по пожарной безопасности? Этот исправный блок может перегреться и стать причиной пожара! Безопасное подключение - это нечто большее, чем просто включение и выключение чего-либо.

КНИГИ И ЗАКОН своими руками

Книг «сделай сам» о том, как сделать всю сантехнику и электричество, предостаточно. Книги являются законными, действия, которые они объясняют, незаконны для нелицензированных в некоторых юрисдикциях при определенных обстоятельствах - и это обычно отмечается мелким шрифтом где-нибудь в книге.Как коммуникатор своими руками должен ли я последовать примеру Квебека, когда я сунул голову в песок, отказываясь давать какие-либо советы по безопасности людям, которые все равно собираются заниматься этим? Или я преподаю передовой опыт, но говорю людям в определенных юрисдикциях не слушать?

СТРАХОВЫЕ КОМПАНИИ ПРИНИМАЮТ СОБСТВЕННЫЕ ЗАКОНЫ

Конечно, вы должны соблюдать закон в том месте, где вы живете, в первую очередь потому, что у вас потенциально могут возникнуть проблемы со страховкой, если дом горит или затопляет, и доказано, что вы выполняли незаконные работы своими руками.Но даже там, где это законно, страховые компании часто пытаются опереться на НОВЫЕ строительные законы, чтобы отказаться от любых платежей. Если работа, которую вы проделали, была законной, страховые компании не могут отказать в оплате, если они не прописали такие ограничения в вашем полисе. Страховой полис - это двухсторонний договор, и в него может быть включено что угодно, независимо от того, подтверждено ли оно законом или нет. Например, большинство страховых компаний сегодня не страхуют резервуар с горячей водой старше 10 лет.Нигде нет закона, который требует, чтобы вы меняли резервуар для горячей воды каждые 10 лет. Таким образом, страховые компании принимают неконтролируемые законы де-факто, поскольку немногие из нас хотят жить без страховки. На самом деле производители резервуаров для горячей воды отказываются от производства качественных резервуаров, которые могли бы прослужить намного дольше - зачем беспокоиться, если ваша страховая компания не слушает, - поэтому резервуары сегодня имеют половину толщины стали, которая была 20 лет назад.

Вы действительно прочитали свой страховой полис, напечатанный мелким шрифтом, перед тем, как пойти в хозяйственный магазин? Вам следует.Если в вашем страховом полисе ничего не говорится о домашних работах, вам необходимо уточнить в своем муниципалитете, что вам разрешено делать в качестве собственника. Если то, что вы сделали, было законно в вашей юрисдикции, не позволяйте страховой компании запугивать вас. Они часто заявляют о законных правах, что им не нужно отпугивать платежи.

МОИ РЕКОМЕНДАЦИИ

Мой лучший совет - изучите то, чем вы хотите заниматься. Если вы не совсем уверены в том, что вы делаете, будь то водопровод или электричество (или структура дома, если на то пошло), обратитесь к профессионалу, даже если законы вашего региона позволяют вам продолжать работу. собственный.Законы непоследовательны, по большей части игнорируются даже теми, кто должен поддерживать или обеспечивать их соблюдение, и в действительности вы или кто-то до вас, вероятно, уже сделал много самодельной сантехники и электричества в вашем доме. Узнайте, безопасно ли оно и полезно для здоровья, или попросите профессионала проверить и исправить это за вас.

иен


Ключевые слова: Радиаторы, Освещение, Схема, Провод, Электропроводка, Излучатель, Термостаты, Стиральная машина, Подрядчики, Кухня, Ремонт, Бак для воды, Общие вопросы, Опасно, Встраиваемые светильники, Горшечные светильники, Защита от перенапряжения, Коды, Пожар, Розетки, Земля, Насос, Ремонт, Плита, Защита, Трансформатор, Лампочки, Авария, Выключатели, Генераторы, Подвал, Осмотр, Обзор, Ванная комната, Техническое обслуживание, Сушилки для одежды, Безопасность, Предохранитель, Безопасность, Сантехника, Здоровье, Электрика, Бак с горячей водой

Статья 2171.

Как заменить проводку в старом доме | Руководства по дому

Чарльз В.Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки - это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также от допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить проводку самостоятельно, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела.Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена. Возможно, вы захотите нанять электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом в замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля.Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, скорее всего, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения - сверху.Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Ремонт розетки

Чтобы заменить проводку, питающую розетку, необходимо удалить старую розетку. Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергопотребления современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната. Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей. Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом.Эту работу лучше оставить профессиональному электрику.

Как установить светильник (Руководство для DIYer's)

Фото: Kit Stansley

Поскольку моя нынешняя резиденция только наполовину закончена, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь об инструменты посреди ночи чаще, чем я могу признаться.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате удара током от перерезанной телефонной линии в детстве (или, возможно, врожденного страха внезапной смерти от электрического тока).Но для простых электромонтажных работ по дому, небольшие знания и подходящие инструменты могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Думаете, вам нужен электрик?

Найдите квалифицированных, проверенных профессионалов в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.

+

Перед началом работы

Вот несколько вещей, которые вы должны знать об электричестве и проводке в жилых домах, прежде чем начать.

  • Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
  • Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
  • Если смотреть на провода, черный или красный означает ток, белый - нейтраль, а зеленый или медь - заземление.
  • Не вставляйте заколку в электрическую розетку, даже если ваш двоюродный брат посмеет.
Инструменты и материалы

Как установить осветительную арматуру

Шаг 1: Отключите питание

Для некоторых светильников вы можете просто отключить питание с помощью переключателя, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут маркированы. Если нет, то это своего рода игра в угадывание: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связаны.)

Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одного цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но у вас также может быть только один винт непосредственно на монтажной пластине. Как только приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Некоторые работы лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как подключить и установить электрическую розетку | HowToSpecialist

В этой статье рассказывается о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка - это так называемая розетка Schuko, а в Северной Америке стандартная розетка - NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте, сделанном своими руками.

Для установки розетки Schuko вам потребуется следующее:

Материалы:

инструментов:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • выключить питание всех цепей в доме
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
  • установка розетки - непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая является заземленной розеткой.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка - это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не нужно оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию - это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы «Г» (или в форме буквы «С», если розетка имеет другую систему фиксации), как показано на изображении.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод - фаза, синий провод - нейтраль, а зелено-желтый провод - заземление. Код цвета для электрики отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввинчивая винт.

Фазный провод должен быть подключен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью - оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Ремонт дома: почему никогда не стоит делать дома своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов.55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти учебные пособия и телешоу могут сделать проекты проще, чем они есть на самом деле. Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле.Другие факторы, которые они могут не учитывать, - это меры предосторожности, строительные нормы и правила, а также материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, переноса электропроводки в доме. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны оставить ремонт электропроводки профессионалам

Электрическая неисправность указана буквой U.С. Пожарная администрация как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свое имущество.

Завершение электромонтажных работ - дело опасное. При выполнении переустановки электрических проводов возможно поражение электрическим током и возгорание.Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может привести к возгоранию дома. Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти. Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ. Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски - это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человек должен пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей.Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта - это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знания электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки электрической проблемы включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляются какие-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией.Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормативам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного специалиста. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственность за любые неудачи.

Эти законы применимы также к другим видам торговли. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками - это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, также необходимо, чтобы лицензированный электротехнический инспектор проверил работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасна. Если вы завершите электромонтажные работы, не пройдя техосмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время проверки торговой точки, проведенной городской инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не выдает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и согласно требованиям.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность. Это может подтолкнуть покупателя вашего дома к рассмотрению судебного иска против вас за то, что вы не проинформировали его об отсутствии разрешений и неисправных электромонтажных работах.Особенно, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получаете надлежащих разрешений и не получаете лицензированного инспектора по электрике для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом - это ваша ответственность. Некоторые другие вовлеченные лица могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, - это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии - это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

При необходимости замены электрических проводов обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

Руководство по проектам DIY с участием электриков

Чтобы разместить на своем веб-сайте инфографику «Электрика своими руками: советы и инструменты», просто скопируйте и вставьте код для встраивания ниже:

В попытке экономьте деньги и время, нанимая торговца, и на фоне опасений, что мошенники воспользуются преимуществом, все больше и больше домовладельцев решают взять дело в свои руки.Liverpool Victoria Insurance утверждает, что 29% британцев каждый год экспериментируют со своей электрикой. Это 18 850 000 миллионов человек, которые ежегодно рискуют своей жизнью и жизнью своей семьи в Великобритании.

Электрооборудование, сделанное своими руками, может включать в себя все, что угодно, от замены крышек розеток до установки нового светильника, расширения цепи и даже ремонта дома. Однако только 5% опрошенных заявляют, что попытаются полностью перенастроить сеть.

В отсутствие реальных правил, запрещающих домовладельцам выполнять небольшие электромонтажные работы в собственном доме, они продолжают это делать.Почти шесть из десяти проектов «сделай сам» относительно безопасны и успешны, даже если домовладельцам не хватает необходимых навыков для выполнения некоторых работ. Почти четверть домашних работ пошли не так, что пришлось вызвать специалиста, чтобы исправить это.

По иронии судьбы, выполнение электромонтажных работ своими руками в вашем доме мотивирует сэкономить деньги, но в конечном итоге на устранение этих неисправностей, связанных с самодельной работой, ежегодно обходится ошеломляющая сумма в 67 миллионов фунтов стерлингов. НАПИТ сообщил, что треть зарегистрированных электриков тратят около четверти своего рабочего времени на исправление неудачных домашних работ.

Люди признались, что перерезали силовые провода, пытались отремонтировать электрические устройства, которые все еще были включены, и даже сверлили проводку, проложенную в стенах. Важно помнить, что некоторые виды работ вам не следует выполнять из-за того, что работы требуют проверки на безопасность, предварительного одобрения заявки на строительство и сертификата электрического соответствия.

Что вы действительно знаете о DIY? У вас есть навыки для выполнения работ, которые соответствуют нормам и безопасны? Или вы не в своем уме и вам нужна профессиональная помощь?

Мы знаем, что как бы правительство и компании ни подчеркивали необходимость наличия дипломированного электрика, все равно найдутся те, кто сделает это самостоятельно.Мы обращаемся к вам с посланием: если вы собираетесь самостоятельно выполнять электромонтажные работы в собственном доме, будьте осторожны.

Как и работа с газом, электромонтажные работы сопряжены с катастрофическими рисками, такими как смерть, пожар, поражение электрическим током и серьезные травмы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
