Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа.

Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

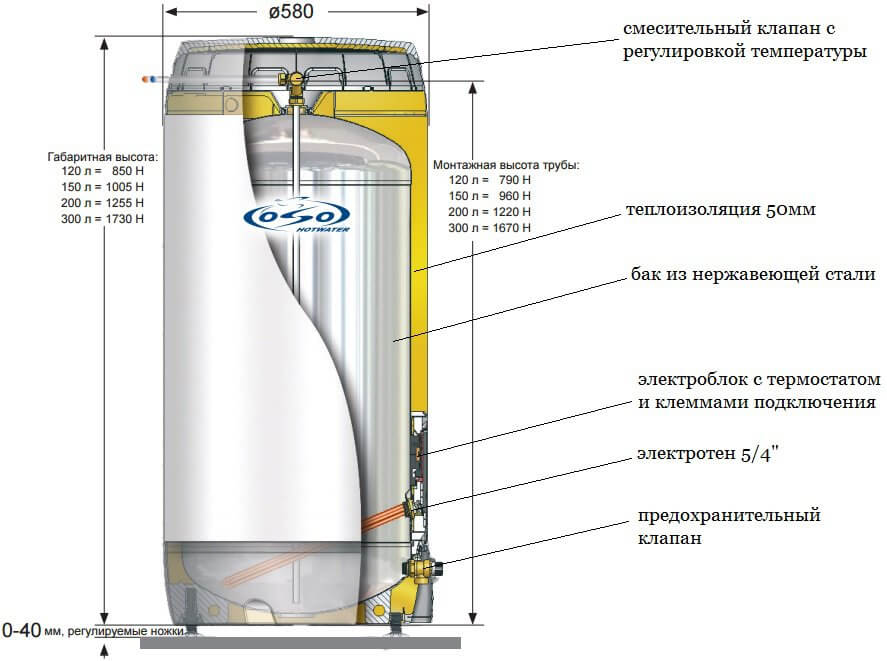

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

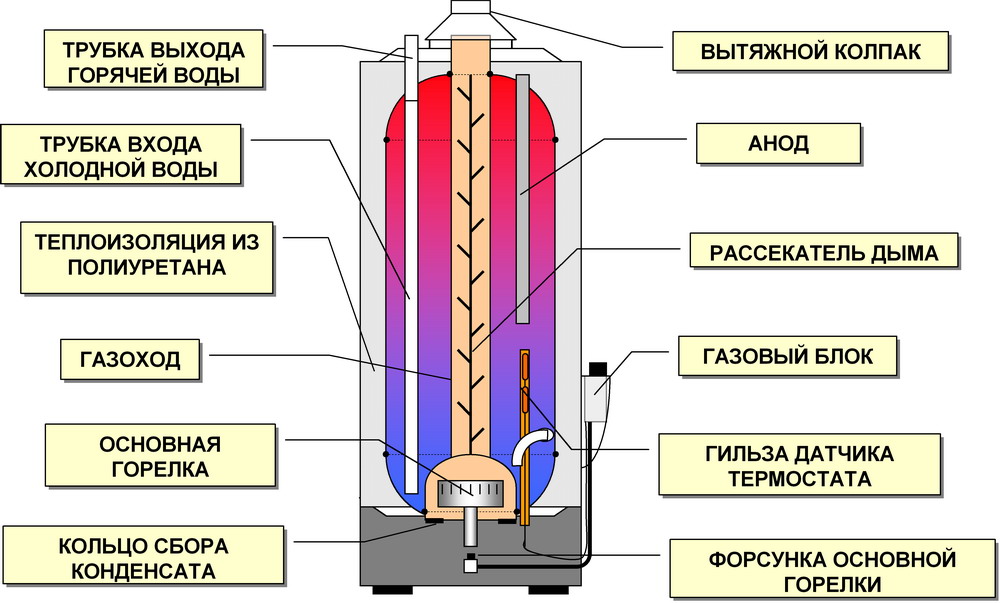

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями.

Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

Важно!

Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.


Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

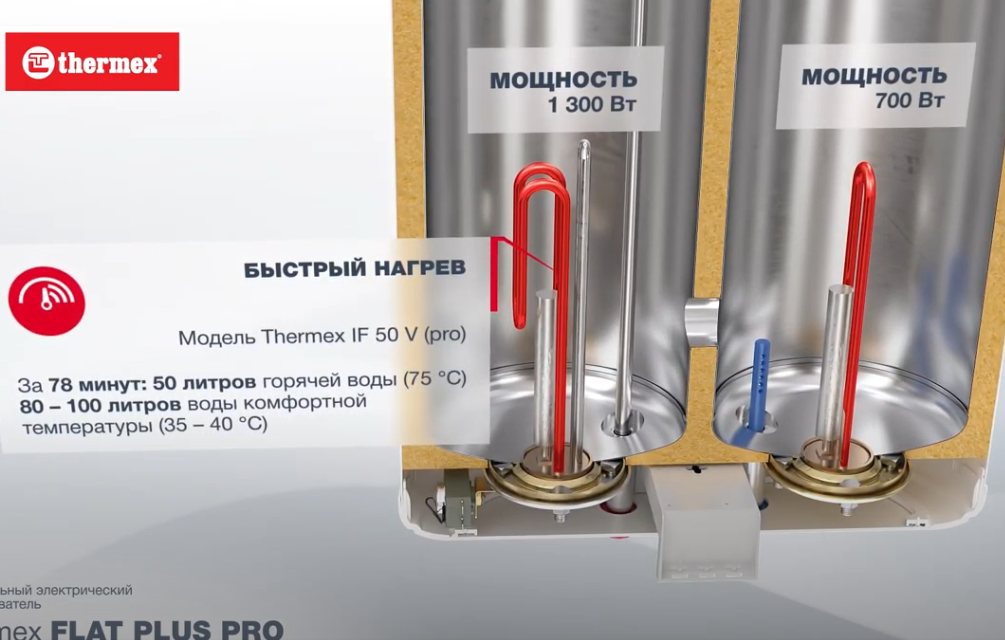

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.

Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи.
    Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

Как подключить к водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.

Особенности монтажа проточного водонагревателя

Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

Горизонтальные водонагреватели — преимущества и недостатки

Горизонтальный водонагреватель отличаются компактностью и монтируются в помещениях с ограниченным вертикальным пространством. Эта конструктивная особенность предопределяет простоту монтажа и ускоряет время нагрева воды.

Конструктивные особенности горизонтальных водонагревателей

 Накопительные горизонтальные бытовые бойлеры выпускаются с объёмом бака 30 – 100 литров. Внутренний бак делается  из стабилизированной стали, его поверхность покрывается биостеклофарфором, благодаря чему качество воды идентично жидкости, находящейся в фарфоровом сосуде. Конструкция оснащается экологически чистой теплоизоляцией в виде мощного пенополиуретанового слоя, предотвращающего тепловые потери, снижая тем самым затраты на электроэнергию.

Внешняя оболочка накопительной стальной ёмкости покрывается порошковой эмалью, сохраняющей его внешние характеристики много лет.  В конструкции устройства присутствуют выходные нержавеющие трубки холодной и горячей воды. Горизонтальный водонагреватель оснащается встраиваемыми тэнами мощностью 0,7 – 2кВт, наличие большого магниевого анода с большой концентрацией магния значительно продлевает эксплуатационный срок оборудования.

Рис 1. Конструкция горизонтального нагревателя

К корпусу устройства болтами прикреплён стальной фланец, обеспечивающий простоту монтажа. На него прикрепляют нагревательные элементы с анодом и термостатом, обладающим двойной защитой и обеспечивающим регулировку температурного режима, также отключая агрегат в случае перегрева.

Недостатки горизонтальных бойлеров

Горизонтальный водонагреватель эффективен, только  при наличии в конструкции теплообменника, так как это обеспечивает  мгновенный нагрев воды до максимальных температур, что обеспечивается прогревом всего объёма резервуара.

Горизонтальные системы обладают существенным конструктивным недостатком усложняющим эксплуатацию. Это выражается в смешивании тёплой и холодной воды, из-за слишком близкого нахождения друг к другу верхнего патрубка, сбрасывающего тёплую воду и нижнего патрубка, подающего в бак холодную воду. В итоге в процессе эксплуатации горячая и холодная вода перемешиваются в баке, хотя предусмотрено их смешивание в смесителе. Это приводит к моментальному падению температуры воды, подаваемой из горячего крана. В результате открыв горячий кран на протяжении нескольких секунд, можно пользоваться горячей водой, а затем, она сменяется холодной водой и без корректировки настроек системы проблема не устранится.

Рис 2. Горизонтальный водонагреватель в разрезе

Время нагрева воды определяется тем, какой модели горизонтальный водонагреватель, а точнее его конструктивными особенностями. Если в структуре нагревателя есть теплообменник, то вода будет нагреваться на 25% быстрее, нежели в устройствах с вертикальным исполнением. Однако если ТЭН горизонтального водонагревателя располагается сбоку, это напротив существенно замедлит процесс нагрева. Вместе с этим весьма ограничен объём нагреваемой воды, а без поддержания бесперебойного давления в сетевом водопроводе с холодной водой и электричества, работа нагревателя вовсе невозможна.

Рис 3. Горизонтальный водонагреватель

Преимущества горизонтальных бойлеров

Горизонтальный водонагреватель, обладает преимуществами, из них можно выделить удобство монтажа, они с лёгкостью устанавливаются в нишах. Использование нержавеющей стали обеспечивает устойчивость к воздействию коррозии. Очень оперативно прогревается теплоноситель, а наличие индикатора нагрева позволяет информировать пользователя о готовности к работе. Использование качественной теплоизоляции позволяет длительное время сохранять нужный температурный режим теплоносителя.

Водонагреватели накопительные электрические. Подключение и виды

Автор Alexey На чтение 8 мин. Просмотров 611 Опубликовано Обновлено

Теплая вода в ванной и на кухне является обязательным атрибутом современной жизни, делая её лучше во всех отношениях. Но централизованное водоснабжение, обеспечивающее подачу горячей воды в большинство жилых домов, далеко не всегда соответствует критериям качественного сервиса. А в сельской местности или в дачных поселках единственным способом принять горячий душ – это нагреть воду самому.

Удобство и незаменимость электрических водонагревателей

Самый очевидный способ нагрева воды – это открытый огонь или архаическая печь. Еще до недавних пор в сельской местности был популярен дровяной котел, прозванный в народе титаном.

Титан на дровах

Но растопка печи или котла титана – дело трудоемкое, к тому же требует наличия топлива и затрат времени, а какой современный человек будет обременять себя трудностями, если он привык получать теплую воду просто открывая кран?

Удобство пользования горячей водой

Поэтому, электрические водонагреватели являются практически незаменимыми источниками горячей воды в негазифицированных регионах, не обладающих запасами легкодоступного топлива.

Также их устанавливают и жители городских домов, отказываясь от нестабильного централизованного теплоснабжения, что намного лучше, чем зависеть от ненадежного поставщика тепловой энергии.

Водонагреватель в городской квартире

К тому же, электрические водонагреватели намного проще в обращении, обслуживании и подключении, чем газовый котел, требующий надежного дымохода для своей работы.

Разновидности конструкций электрических водонагревателей

Водонагреватели, или как их называют в народе – бойлеры, различаются по двум конструктивным принципам, определяющие их размеры и энергопотребление:

Вода в бойлере за несколько часов прогревается до необходимой температуры и расходуется по надобности.

Существует несколько способов нагрева воды, разрабатываемых и внедряемых в массовое производство такими «титанами» индустрии водонагревателей как «Ariston», «Bosch», «Electrolux», «Thermex», «AEG», «Drazice», «Thermex», «Титан».



Но в отличие от «экзотических» способов – микроволнового и нагревания воды напрямую электрическим током, «классический» нагрев при помощи раскаленной спирали остается самым востребованным.

Нагрев воды при помощи ТЭНа

При протекании электрического тока по проводнику, имеющему увеличенное сопротивление (по сравнению с медью, алюминием или железом), согласно  известному закону Джоуля-Ленца, выделяется значительно больше тепла, чем в проводах электропроводки.

Закон Джоуля — Ленца

Данная физическая закономерность позволила создавать нагревательные элементы на основе сплавов никеля и хрома, обладающих высокой температурой плавления.

Вода ни в коем случае не должна контактировать с поверхностью нагреваемой спирали – тепловые электрохимические процессы очень быстро разрушат материал спирали.

К тому же, прямой электрический контакт с водой поверхностей под напряжением будет небезопасен для пользователей, эксплуатирующих водонагреватель.

Опасное напряжение на поверхности водопроводного крана

Поэтому спираль нагревательного элемента изолируют от водяных масс, заключая ее в герметичную, водонепроницаемую конструкцию, обладающей хорошими диэлектрическими свойствами и приемлемой теплопроводностью.

Причины популярности емкостных водонагревателей

Конструктивные решения водонагревателей во многом определяют тип используемых в них нагревательных элементов. Например, в проточных бойлерах спирали нагревателей и труб, по которых циркулирует вода, образуют сложную систему, трудную в ремонте.

Устройство проточного водонагревателя

Но следует заметить, что проточные водонагреватели не расходуют электроэнергию на нагрев резервного объема воды.



Более просто осуществляется нагрев воды в накопительных бойлерах – ТЭН устанавливается внизу емкости, и может быть легко заменяемым самим владельцем водонагревателя, без привлечения мастера. Свободный доступ к ТЭНу накопительного водонагревателя

Поскольку проточные бойлеры для быстрого нагрева потока воды требуют достаточно большой мощности электропроводки, то такие водонагреватели для дачи или обычной квартиры не лучший выбор, учитывая, какой бывает сеть в дачных поселках или проводка в многоквартирных домах.



Поэтому своеобразным «титаном» доминирующим на рынке бойлеров, является накопительный (емкостный) водонагреватель, который по праву считается пользователями лучшим приобретением для возможности постоянно использовать горячую воду. Большой ассортимент накопительных бойлеров

Каким бы ни был тип нагревательного элемента, он должен быть электрически безопасным, ведь вода является отличным проводником тока. Поэтому производители ТЭНов стараются как можно лучше оградить токопроводящую спирать от воды.

Внешний вид трубчатого ТЭНа для водонагревателя

Для этого спираль нагревателя вместе с теплопроводящими изоляторами заключается в герметичную металлическую трубку, передающей тепло воде.

Электрическое подключение ТЭНа осуществляется в недоступной для воды части нагревательного элемента на контактных клеммах, электрически соединенных со спиралью.

Различные конструкции ТЭНов водонагревателей

Коррозия накопительных емкостей

Одной из самых больших проблем, возникающих в процессе эксплуатации накопительного водонагревателя, является коррозия внутренних поверхностей бака.

Коррозия возникает вследствие наличия растворенного кислорода в воде и её повышенной температуры. В воде возникают токи, имеющие электрохимическую природу.

Внутрення поверхность бака нагревателя покрыта коррозией

Известно, что положительные ионы, отрываясь от поверхности металла, буквально уменьшают количество молекул, что и сказывается на физической и химической стойкости материала.

Чтобы этого не происходило, внутреннюю поверхность бака водонагревателя покрывают эмалью, защищая поверхность металла от контакта с водой.

Другим способом антикоррозийной защиты является использование более активного металла (магния) в качестве анода, который будет реагировать на возникающие разности потенциалов, отдавая свои ионы в реакцию вместо стали.

ТЭН с изношенным магниевым анодом

Современные водонагреватели оборудованы программным обеспечением, отслеживающим электрическую активность воды, и в них используется активный анод из титана.

Принципы реализации защиты от коррозии при помощи анодов

Поскольку титан является очень стойким химическим элементом, то он не отдает ионы в реакцию, вместо этого к нему прикладывается постоянное электрическое напряжение.

Уровень напряжения на электроде из титана определяется программным алгоритмом водонагревателя, который на время отключает напряжение и измеряет текущую разность потенциалов в воде.

Панель управления современного водонагревателя с программным управлением

Подключение и настройка работы данного электрода осуществляется на заводе, и, как правило, в отличие от магниевого стержня, который нужно менять раз в год, замена анода из титана не требуется в процессе всей эксплуатации водонагревателя.

Типы и устройство ТЭНов водонагревателей

Еще одна проблема, из-за которой электрические водонагреватели выходят из строя – это коррозия и разрушение самого ТЭНа вследствие накопления накипи на его поверхности.

Известковая накипь ухудшает теплоотдачу ТЭНа, вследствие чего металлическая трубка перегревается и прогорает. В данном месте через смоченную водой накипь возникает утечка тока.

Пробой и разрушение ТЭНа водонагревателя

С каждым включением ТЭНа электрический пробой увеличивается в размерах, а его сопротивление уменьшается, пока не происходит короткого замыкания на корпус через воду.

Утечка тока через воду может создать угрозу здоровью и жизни человека, поэтому производители бойлеров стали выпускать водонагреватели с сухим тэном.

Сухой ТЭН водонагревателя

Данный ТЭН имеет несколько иную конструкцию, в которой тепло передается через воздушные промежутки в керамических изоляторах. Теплопроводность и водонепроницаемость ТЭНа обеспечивается стальной колбой, контактирующей с водой.

Конструкция водонагревателя с сухим ТЭНом

Независимо от того, каким теном оборудован водонагреватель, при его подключении обязательно нужно использовать УЗО для защиты от возможных утечек, которые могут привести к поражению электрическим током.

Подключение электрических водонагревателей

Для самостоятельного монтажа и введения в эксплуатацию электрического водонагревателя необходимо минимально владеть навыками электрика и сантехника.

В инструкции водонагревателя должен быть четко описан весь процесс подключения. Если у пользователя недостаточно опыта работы с сантехническим оборудованием, то данный фронт работ лучше делегировать соответствующему специалисту.

Подключение водопроводной арматуры к водонагревателю

Как уже упоминалось, водонагреватели, которые, как правило, устанавливаются в ванной комнате, должны подключаться в электрическую сеть при помощи УЗО в обязательном порядке, согласно нормативу ПУЭ.

Пункт 7.1.48 ПУЭ

Электропроводка должна быть рассчитана на мощность и ток, потребляемые водонагревателем. Учитывая, что бойлеры потребляют значительный ток, для их питания лучше использовать отдельную линию электропроводки, защищенной отдельным автоматическим выключателем.

Большинство водонагревателей подключаются в обычную розетку с заземляющим контактом. В данном случае розетка должна обладать повышенной степенью электротехнической защиты – IP4, и иметь откидную водозащитную крышку.

Розетка с защитной откидной крышкой IP44

Некоторые водонагреватели большой мощности могут подключаться к электрической сети при помощи клемм подключения. Схема подключения и расположение клемм указываются на корпусе бойлера и в руководстве пользователя.


Как самостоятельно установить накопительный водонагреватель?

Установить бойлер самому или позвать специалиста? Многие считают, что без профессионала в этом деле не обойтись. Однако это далеко не так. Мы расскажем вам, как выполнить монтаж собственными силами.

Куда крепить?

Место крепления бойлера должно отвечать определенным требованиям:

  • максимально открытый доступ к водонагревателю, чтобы не затруднить техническое обслуживание прибора;
  • прочность стены, на которой будет располагаться оборудование. Перегородка должна выдерживать нагрузку в 2 раза превышающую вес водонагревателя с учётом воды;
  • надёжность электропроводки. Линия должна быть готова к планируемым нагрузкам, желательно с «запасом»;
  • идеальное состояние труб и стояков. Это обеспечит возможность без проблем «врезать» тройники.

Что может потребоваться?

Установка бойлера

I этап. Монтаж на стену

  1. Замеряем рулеткой расстояние между элементами крепления водонагревателя, переносим на стену.
  2. Делаем два отверстия на стене с помощью перфоратора (в зависимости от модели бойлера может понадобиться и 4 отверстия).
  3. В отверстия вставляем пластмассовые дюбеля, при необходимости — вбиваем.
  4. Вкручиваем металлические анкеры до тех пор, пока они не перестанут проворачиваться.
  5. Фиксируем бойлер на стене, зацепив крюки анкеров за крепёжную планку.
Обычно металлические анкеры идут в комплекте к бойлеру. Но в некоторых случаях их необходимо докупать. Для 80-,100- и 120-литровых устройств используются анкеры Г-образной формы с плоскими крюками диаметром 14 мм, для бойлеров меньшего объёма — 10 мм.

II этап. Подключение к водопроводу

Подключение бойлера к системе водоснабжения осуществляется разными способами и зависит от того, выведены ли элементы соединения труб с водонагревателем.

Если место подключения готово:

  • внизу бойлера расположены трубки. Первая с кольцом синего цвета предназначена для впуска холодной воды, вторая с красным — для выпуска;
  • в месте подачи холодной воды устанавливаем предохранительный клапан (А), заранее уплотнив резьбу лентой ФУМ или сантехническим льном. К сливному отверстию предохранительного клапана крепим дренажную трубку (С), которую необходимо вывести в канализацию;
  • на предохранительный клапан (А) снизу прикручиваем один конец гибкого шланга. Уплотнять не требуется, гайка шланга оснащена резиновой прокладкой. Второй конец шланга соединяем с водопроводной трубой, по которой поступает холодная вода;
  • на местах соединений труб и шлангов (D) ставим запорную арматуру (кран или вентиль). Таким образом, в случае замены или обслуживания бойлера у вас будет возможность перекрыть подачу воды;
  • трубку выхода горячей воды соединяем с трубой, ведущей к смесителю;

Если место подключения не подготовлено:

Если выводов нет, необходимо их сделать. Врезка в пластиковые трубы соединительных элементов занимает около 20 минут.

  1. перекрываем воду на входе в систему;
  2. размечаем участки разреза по размерам тройников, вырезаем фрагмент трубы в нужном месте;
  3. закрепляем тройники с помощью нагрева обжимным паяльником;
  4. устанавливаем вентили и действуем по схеме, описанной выше.

При наличии металлических труб понадобится плашка (или лерка). Её размер должен совпадать с диаметром трубы.

  1. отключаем подачу воды;
  2. в месте крепления тройника обрезаем трубы;
  3. с помощью плашки нарезаем резьбу;
  4. обматываем резьбу паклей;
  5. тройники (или переходники) соединяем с трубой;
  6. монтируем краны и действуем по схеме, описанной выше.
После подключения к водопроводу необходимо стравить воздух из бойлера. Для этого откройте краны и дождитесь пока потечёт вода. Осмотрите все соединения на наличие протечек. После стравливания подключите бойлер к электросети.

III этап. Подключение к электросети

Самый простой способ — это подключение бойлера к трёхполюсной розетке. Водонагреватель необходимо заземлить. При установке оборудования в ванной или на кухне — розетка должна быть еще и влагостойкой.

ВНИМАНИЕ!
Схема подключения с помощью розетки может использоваться только для водонагревателей небольшой мощности. В противном случае возможно возгорание или поломка оборудования.
Лучшее решение — перенос всех соединений из комнат с высокой влажностью. Для этого можно провести кабель из электрощитка напрямую к бойлеру без использования розетки. Функция отключения прибора будет переадресована автомату, который убережёт водонагреватель от скачков тока в сети.

ВНИМАНИЕ!
При выборе автомата обязательно учитывайте, что он не должен обладать излишней чувствительностью. Иначе будет отключаться постоянно.

Установка бойлера даёт массу преимуществ. Одно из них полная независимость от централизованного водоснабжения. Чтобы вы смогли продлить радость пользования водонагревателем, отнеситесь к его установке с особой ответственностью. Если не уверены в своих силах, можете заказать услугу профессионального монтажа от «Бауцентра» по телефонам:


Как разобрать водонагреватель: составляющие бойлера и очистка

Многие слышали про водонагреватели Термекс. Они доступны по цене и приближены к российским реалиям, потому что изготавливаются отечественным производителем. Конструкция большинства из них несколько специфична, вот сегодня мы и поговорим, про то, как разобрать водонагреватель Термекс. Для этого нам понадобятся отвертка, торцовый или обычный ключ на 10, ножик, мужские руки, потому что негоже женщине заниматься такой работой. Разборка водонагревателя Термекс ведется по одной и той же схеме вне зависимости от модели. Отличается лишь конструкция корпуса, ТЭНов, их расположение. В остальном ремонт водонагревателя Термекс 80 литров емкостью ничем не отличается от обслуживания любого другого.

Разборка водонагревателей Термекс

Мы поведем речь об электрических приборах, попытку разобрать газовый водонагреватель осуществляйте на свой страх и риск. Этим должны заниматься специалисты. Как и водонагреватели прочих фирм, изделия Термекс снабжаются снизу щитком, за которым прячется электроника, а также встроенные ТЭНы числом от одного и выше. Первое замечание касательно разборки заключается в том, что нужно слить воду. Многие смотрят на это сквозь пальцы, и это не есть хороший стиль ремонта водонагревателя. Когда вода заливает микросхемы, ничего хорошего из этого не получается. Даже простейший водонагреватель, в котором и имеются всего только ТЭН и термостат, не любит небрежного отношения. Минимальные последствия – при снятии нагревателя он вылетит под давлением, результат представляйте в своем воображении самостоятельно. (См. также: Ремонт водонагревателей Термекс своими руками)

У некоторых обогревателей Термекс ТЭН крепится через резиновую кольцевую прокладку на шесть гаек к корпусу кольцом с соответствующим числом отверстий. Основание его круглое, имеется анод из магния или серебра. Это совершенно типичный ТЭН. Болты встроенные, вроде бы снимать их нет надобности. Тем осторожнее нужно с водой, чтобы резьбу не повредить. Имеется множество способов слить воду, мы предлагаем самый простой:

  • наливной вход водонагревателя оборудуйте тройником;
  • в ответвление поставьте кран, который должен быть все время закрыт;
  • за тройником поставьте обратный клапан, который помешает содержимому бака уйти в трубу, если воду отключили;
  • перекройте холодный стояк в квартире вентилем, чтобы блокировать заполнение бака;
  • отключите электрическое питание водонагревателя, выдернув вилку из розетки;
  • при сервисном обслуживании слейте воду через врезанный в тройник кран;
  • для этого используйте резиновый шланг или простое ведро;
  • жидкость можно использовать и в хозяйстве, если есть необходимость.

Сливать через смеситель водонагреватель бесполезно. Только верхняя часть бака доступна для забора воды. Нам же надо опорожнить резервуар полностью перед тем, как разобрать водонагреватель. Перед ремонтом допускается снять прибор со стены, многие осуществляют все операции без этого шага. Запаситесь отверткой и прочим инструментом и снимайте крышку водонагревателя. Под ней будут находиться ТЭНы, в которые опциально встраиваются термостаты, а также электронная плата управления (при наличии). Необходимо аккуратно отсоединить проводку, но до того следует оценить безопасность прибора. Средний контакт обычно является заземлением, можно тут же проверить его работоспособность, произведя замер мультиметром относительно корпуса. (См. также: Как чистить бойлер)

Большинство водонагревателей относится к классу электробезопасности I, следовательно, имеют вилку, на которой есть лепесток. Между ним и средним контактом ТЭНа не должно быть большого сопротивления. Отдельные мастера просто прозванивают, но мы рекомендуем измерить именно конкретное значение. Если оно больше 10 Ом, то следует отдельно что-то предпринять по этому поводу, потому что 10 Ом – максимально допустимое сопротивление всего заземлительного контура до стальной рамы, вкопанной где-то рядом с домом. После этого снимайте контакты. Обычно они крепятся гайками или съемными клеммами. В любом случае это не должно поставить нас в затруднение.

Настал черед термостата, если таковой имеется. Его тоже нужно отсоединить и аккуратно вытащить из ТЭНа. Если бы мы увидели водонагреватель в разрезе, то рядом со спиралями под слоем накипи заметили бы металлические трубки, зажатые на конце. Это щупы для датчиков температуры. Количество их может быть различным, например, один или два. Кроме того и ТЭНов бывает несколько. С каждым поступаем указанным способом. Сопротивление терморезистора обычно составляет десятки Ом, можно попробовать измерить его мультиметром. Не факт, что там будет именно это значение, потому что некоторые термостаты уже полностью зашиты рядом с ТЭНом, а это уже реле, сопротивление которого в любом состоянии явно на 20 Ом.

Ключом на 10 откручиваем шесть гаек по периметру ТЭНа, снимаем кольцо. Аккуратно раскачивая из стороны в сторону, вытаскиваем нагреватель из установочного отверстия. Это может быть достаточно длительный и сложный процесс в зависимости от того, как давно проводилась последняя ревизия прибора. На ТЭНе Термекс можно под накипью заметить следующие составные части: (См. также: Установка бойлера своими руками)

  1. Нагревательная (ые) спираль (и).
  2. Магниевый анод или его останки.
  3. Щупы для датчиков температуры.

Последнюю составляющую мы уже упоминали выше. Что касается магниевого анода, то он иногда собирается на стальном стержне или даже без него. Поэтому можно лицезреть один из следующих вариантов в зависимости от конструкции и даты последней ревизии:

  1. Просто ничего нет. Только ушко для крепления анода.
  2. Стержень из стали, вкрученный в резьбовое отверстие.
  3. Сильно изъеденные останки магниевого анода, сплошь покрытые накипью.

В любом из этих случаев деталь подлежит замене. Стальной стержень выкручивается гаечным ключом и плоскогубцами, либо останки стержня снимаются с «ушка». Вариант зависит от конструкции. Многие спрашивают, зачем вообще нужен магниевый анод, если все так зарастает накипью. Без него было бы еще хуже. Перед установкой нового магниевого анода необходимо вычистить ТЭН вместе с щупами и прочими деталями.

Как почистить ТЭН водонагревателя

Если разборка водонагревателя выявила необходимость чистки ТЭНа, то не стоит откладывать дело в долгий ящик. У Термекс чаще бывает двойная спираль, у каждой из составных частей мощность разная. Например, 700 и 1300 Вт, но это не догма. Встречаются и модели, где ТЭНов два. Чистить в любом случае придется все. Обратите внимание на уплотнительное кольцо. У Термекс оно обычно достаточно легко снимается. Что и следует сделать в первую очередь. Учтите, что любая резина не терпит кислот, которые мы собрались применять для чистки. Если имеется желание окунуть ТЭН целиком, то понадобится специальное чистящее средство Descalerдля посудомоечных или стиральных машин. (См. также: Как очистить бойлер от накипи)

Мы полагаем, что у большинства таких не имеется, поэтому берегите резиновые прокладки ТЭНов водонагревателя. Кстати, допускается использовать и унифицированные моющие средства, а также Descalerдля утюгов, электрочайников, микроволновок. Из того, что имеется в быту подходят кислоты лимонная и уксусная, а также жидкость из аккумулятора (там вроде бы имеется соляная кислота). Последний способ не очень хорош, потому что необходимо очень тщательно вымыть ТЭН после чистки до того, как ставить его обратно в водонагреватель. Что касается концентрации, то:

  1. 9%-ный уксус мешается с водой в соотношении 1 к 3 или 1 к 2.
  2. Лимонной кислоты на полуторалитровый бутыль нужно два пакетика.
  3. Жидкость из аккумулятора заливается доверху.
  4. Чистящее средство дозируется по его инструкции.

ТЭН помещается спиралью вниз. От бутылки пластиковой для этого отрезается горлышко. Раствор наливается так, чтобы не доставал до резиновых деталей, если таковые имеются. Вода должна быть теплой, время очисти составляет порядка суток. Что касается размера спирали, то у Термекс водонагреватель 100 литровый и водонагреватель 30 литров в этом плане не слишком отличаются от прочих. Чаще всего даже мощность та же у всех собратьев по линейке. Перед замачиванием можно аккуратно счистить крупные хлопья накипи. Если требуется очистить и бак, то следует не только разобрать электрический водонагреватель, но и снять его. Перевернув вверх дном, поставьте резервуар на деревянную решетку в ванну. Промывка ведется все тем же раствором, вот только делать это нужно вручную. Следует залить внутрь порядка 5 литров чистящей жидкости из тех, что мы рассмотрели выше, выждать пару часов, после чего положить бак на бок. Раз в два часа необходимо перекатывать резервуар. За сутки он должен совершить оборот на 360 градусов и вернуться в прежнюю точку. Жидкость затем нужно слить, а бак промыть. Водонагреватель 120 литров емкостью будет сложно так катать, но надо!

У некоторых моделей придется демонтировать электронную плату управления, ей явно не место в ванне. Не забудьте просушить водонагреватель до ввода в эксплуатацию. Магниевые аноды ставятся на места после окончания процедуры. ТЭНы должны выглядеть заметно лучше, чем было до чистки. После этого любой водонагреватель Термекс 50л емкостью будет работать почти как новый. При необходимости следует заменить спирали, о том, как понять, нужно ли это, мы уже рассказывали в своих обзорах. (См. также: Карта сайта 2)

Газовый водонагреватель, Аристон 200 литров например, требует несколько другого ухода. В этом смысле оборудование, работающее на голубом топливе, менее удобно, нежели электрическое. Разобрать проточный водонагреватель подчас и вовсе невозможно. Это касается моделей, которые устанавливаются вместо смесителя над раковиной. Прочие в основном также относятся к газовым. Теплообменник у них стремительно зарастает, но это уже совсем другая история.

Схема в разрезе и устройство водонагревателей Термекс на 50 литров вертикальных и горизонтальных — Офремонт

2017-02-19

Рассмотрим стандартное устройство бойлера Термекс у которой объем 50 литров и основные отличия все зависит от модели.

Как и все водонагреватели косвенного нагрева, он состоит из таких базовых компонентов:

  1. Корпус . Производится из стали покрытой эмалью, нержавейки или очень прочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водогреях серии Flat. В срезе стоит снимающаяся пластиковая крышка, которая снимается во время ремонтных работ поломок или техобслуживания аппарата.
  2. Бак , сделанный из брендовой нержавейки с добавкой титана ASTN+, или стали покрытой внутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких электрических водонагревателях установлено два цилиндрических бака, которые соединены между собой по технологии Double Tank.
  3. Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, отрезок трубы от нее обозначен на корпусе синим пластиковым кольцом.

Вторая длинная, заканчивающаяся вверху бака, для того, чтобы текла, в первую очередь, максимально нагретая жидкость. Отрезок трубы от нее помечен синей пластиковой накладкой на крышке.

  • Тепловая изоляция из искусственного латекса. Находится под оболочкой. Служит для продолжительного сохранения температуры воды в режиме ожидания. В разрезе достигает толщины 10 см.
  • Элемент нагрева . Находится снизу, закреплен фланцем с шестью гайками. Соприкасается с водой или сухого типа, покрыт дополнительно оболочкой. Не во всех устройствах установлено два Трубчатого нагревателя, которые как правило будут работать как отдельно один от одного, так и вместе.

    • В середине медной оболочки нихромовая спираль, которая и видоизменяет электроэнергию в тепло. Рядом вкручен магниевый анод, который оберегает все детали водонагревателя от ржавчины. Он также фиксируется на фланец.

  • Терморегулятор и термостат , которые выключают Трубчатые нагреватели при достижении водой нужной температуры. Терморегулятор также стоит во фланце.
  • Панель управления . На ней находятся кнопки включения и управления мощностью ТЕНОВ и водной температурой. Также в каждом водонагревателе стоит монитор, который показывает температуру жидкости или механический указатель.

    Панель управления водонагревателя Термекс

  • Электрошнур . Может в себя включать устройство защитного выключения для защиты пользователей от ударов током.
  • Сзади установлено две рейки для крепежа на поверхность стены. В комплекте с прибором идет 4-ре анкера.

    • На вводе холодной воды ставится клапан обратный GP, который тоже комплектуется. Сборочная схема для каждой модели может минимально отличаться. Она напечатана в инструкции по эксплуатированию.

    Характерности отдельных 50 литровых моделей

    Пятидесятилитровые водонагреватели косвенного нагрева Термекс выпускаются с горизонтальным и вертикальным вариантом установки. Отличие горизонтальных моделей в том, что Трубчатый нагреватель размещён с правой стороны, а отрезки трубы ввода и вывода находятся внизу. Это подобные модели, как: Thermex Flat Plus IF 50H, Champion Silverheat ESS 50H, Slim ES 50 H.

    Мощность аппаратов у которой объем 50 литров может меняться от 1,2 кВт (GP 50S) до 2,5 кВт (Sprint EQ 50V). Сухим Нагревательным элементом трубчатого типа оснащен накопительный электрический водонагреватель ERD 50V. Корпус может быть типовым цилиндрическим, достаточно тонким серии Ultra Slim и вертикальным плоским, как в серии Flat.

    Бойлер Thermex Flat Plus IF 50 V накопительный

    Электронной панелью управления с LCD экраном оснащены модели Smart Energy FSS 50 V, Diamond RZB 50-L, Touch 50V. Накопительный электрический водонагреватель Thermex Elite оснащен компьютерной системой управления и поставляется с пультом ДУ.

    Нагреватели Sprint имеют два Трубчатого нагревателя и выделяются функцией очень быстрого нагрева, время которого меньше практически вдвое обыкновенного.

    Применение и ключевые поломки

    Пятидесятилитровые модели в большинстве случаев используют в быту в квартирах. Такого объема хватит для постоянного пользования 2-ух человек. Если монтаж выполнен правильно, то легко разобраться, как пользоваться таким водогреем.

    Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем необходимую температуру. Приблизительно через полтора часа вода нагреется. Если вы на какое-то время уезжаете, воду сливать не надо, просто закрываем все вентили и обесточиваем аппарат.

    Очень часто ломаются два элемента – это Трубчатый нагреватель и бак. Трубчатый нагреватель может изменить свои формы или проржаветь. Чтобы этого не случилось раз в году необходимо делать чистку от накипи. Бак подвержен ржавчине, так как регулярно находится в контакте с водой. Для увеличения служебного срока в середине на фланце ставят магниевые аноды. Их меняют раз в полгода.

    Трубчатый нагреватель бойлера

    Также иногда сливается вода с клапана предохранительного для того, чтобы проверить его трудоспособность и слить осадок. Делать это важно раз на протяжении трех месяцев. Если своевременно проводить техобслуживание водонагревателя, он прослужит подольше.

    Как работает накопительный водонагреватель


    Традиционный резервуарный водонагреватель нагревает и накапливает воду для бытовых приборов и арматуры.

    По сути, водонагреватель — это прибор, который преобразует энергию в тепло и передает это тепло воде. Он подсоединен к трубопроводу подачи холодной воды и имеет выходящий трубопровод горячей воды — или систему труб, — по которым нагретая вода подается к кранам и приборам.

    Большинство водонагревателей работают на природном газе, хотя водонагреватели, работающие на пропане, и электрические водонагреватели не являются чем-то необычным.Там, где есть природный газ, это гораздо менее дорогой источник энергии, чем электричество. Схемы электрических и газовых водонагревателей

    © Дон Вандерворт, HomeTips

    Накопительный водонагреватель, работающий на газе, нагревает воду с помощью горелки под баком. Природный газ (или в некоторых случаях пропан или керосин) подводится к газовой арматуре. В зависимости от возраста водонагревателя, он может обслуживаться парой различных типов клапанов, как довольно опытно объясняется в следующем видео.


    Термостат, который определяет температуру воды в баке, регулирует подачу топлива к горелке, которая зажигается от контрольной лампы или искрового зажигания.Вентиляционное отверстие собирает токсичные выбросы из горелки и направляет их вверх через резервуар, вверх и, как правило, вверх через крышу. Некоторые новые высокоэффективные водонагреватели имеют вентиляционные отверстия, которые можно выводить через стену.

    Вот потрясающее видео, на котором показаны все части газового водонагревателя. Он даже включает в себя то, что вы бы увидели, если бы отключили водонагреватель и заглянули внутрь. Если не более того, это даст вам более четкое представление о том, почему рекомендуется сливать немного тяжелой минеральной воды из резервуара один или два раза в год (см. Как промыть или слить воду из водонагревателя).


    Поскольку бак находится под давлением, горячая вода выходит через выпускное отверстие для горячей воды вверху. Когда горячая вода выходит, холодная вода поступает через погружную трубку диффузора, которая проходит внутрь резервуара. Труба холодной воды обычно имеет запорный клапан. В магниевом или алюминиевом анодном стержне используется принцип ионизации для минимизации коррозионных элементов воды, что может значительно сократить срок службы резервуара. Чем больше анод, тем дольше прослужит резервуар.

    Сливной кран в основании водонагревателя используется для слива воды из бака или смыва из него осадка.Этот важный этап технического обслуживания следует выполнять один или два раза в год в соответствии с рекомендациями производителя.

    Предохранительный клапан температуры и давления (TP) рядом или наверху резервуара открывается автоматически, если температура или давление превышает безопасный уровень. Этот клапан следует испытать одновременно с опорожнением бака в соответствии с инструкциями производителя.

    В электрическом водонагревателе тяжелый электрический кабель передает энергию нагревательным элементам. Электрический водонагреватель не выделяет дымовых газов, поэтому вентиляция не требуется.Обычно он имеет один элемент мощностью 5500 Вт или, для более быстрого нагрева, два элемента мощностью 4500 Вт. Отдельные термостаты управляют каждым элементом, циклически включаются и выключаются по мере необходимости.

    Вот очень полезное видео, которое показывает, как работает электрический водонагреватель. Включает советы по уходу и использованию.


    Рекомендуемый ресурс: Найдите местный водонагреватель Pro с предварительной сортировкой

    СЛЕДУЮЩИЙ СМОТРЕТЬ:
    • Обзор водонагревателей
    • Руководство по покупке водонагревателя
    • Устранение неисправностей и ремонт водонагревателей
    • Как установить водонагреватель
    •     Покупка диспенсеров для горячей воды

    Позвоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт разработал его опыт более 30 лет, он работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

    Американские водонагреватели | Media Bank

    Стандартный атмосферный газовый обогреватель — изображение в разрезе .JPG .PNG
    Стандартный атмосферный воздухонагреватель — Изображение в разрезе 2 .JPG .PNG
    PDVG62-40S40-NV — 40 галлонов, 40 000 БТЕ PowerFlex® Power, газовый водонагреватель с прямым сбросом — 6 лет гарантии.JPG .PNG
    PVG62-50T45-NV — 50 галлонов 45000 БТЕ PowerFlex® Power Direct Vent водонагреватель природного газа — гарантия 6 лет .JPG .PNG
    PDVG62-50T62-NV — 50 галлонов 62000 БТЕ PowerFlex® Power Direct Vent водонагреватель природного газа — гарантия 6 лет .JPG .PNG
    PDVG62-75T72-NV — 75 галлонов, 72000 БТЕ PowerFlex® Power, газовый водонагреватель с прямым отводом — гарантия 6 лет.JPG .PNG
    VG6275T100NV — Высокоэффективный водонагреватель, работающий на природном газе с прямым сбросом, высотой 75 галлонов — гарантия 6 лет .JPG .PNG
    VG6250T100NV — Высокоэффективный водонагреватель, работающий на природном газе с прямым сбросом, высотой 50 галлонов — Гарантия 6 лет .JPG .PNG
    PVG62-40S40-NVS — 40 галлонов 40000 БТЕ PowerFlex® Power Vent Короткий водонагреватель, работающий на природном газе — гарантия 6 лет.JPG .PNG
    PVG62-40T50-NVS — 40 галлонов 50 000 БТЕ водонагреватель, работающий на природном газе с вентиляционным отверстием, — гарантия 6 лет .JPG .PNG
    PVG62-50S40-NVS — 40 галлонов 40000 БТЕ PowerFlex® Power Vent Короткий водонагреватель, работающий на природном газе — Гарантия 6 лет .JPG .PNG
    PVG62-50T50-NVS -50 галлонов 50 000 БТЕ водонагреватель с вытяжкой, нагнетаемый на природный газ — гарантия 6 лет.JPG .PNG
    PVG62-50S62-NVS -50 галлонов 62,000 BTU Водонагреватель, работающий на природном газе, с коротким вентилем — гарантия 6 лет .JPG .PNG
    PVG62-75T72-NVS — 75 галлонов 72000 BTU Водонагреватель, работающий на природном газе, с вытяжной вентиляцией, — гарантия 6 лет .JPG .PNG
    VG6250T76NV — Высокоэффективный водонагреватель, работающий на природном газе, с вытяжной вентиляцией, высотой 50 галлонов — гарантия 6 лет.JPG .PNG
    DVG62-40S38-NOV — Водонагреватель, работающий на природном газе с прямым сбросом, 40 галлонов — Гарантия 6 лет .JPG .PNG
    DVG62-50T40-NOV — Водонагреватель на природном пропане с прямым сбросом на 40 галлонов — Гарантия 6 лет .JPG .PNG
    DVG62-50T47-NOV — Водонагреватель, работающий на природном газе с прямым сбросом, 50 галлонов — Гарантия 6 лет.JPG .PNG
    FDG62 40T40 3NVR — Высокопроизводительный водонагреватель, работающий на природном газе, высотой 40 галлонов — Гарантия 6 лет .JPG .PNG
    FDG62 50T40 3NVR — Высокопроизводительный водонагреватель, работающий на природном газе, высотой 50 галлонов — Гарантия 6 лет .JPG .PNG
    FDG62 40S40 3NVR — Короткий высокоэффективный водонагреватель, работающий на природном газе, 40 галлонов — Гарантия 6 лет.JPG .PNG
    FDG62 50S40 3 ноября — Короткий высокоэффективный водонагреватель, работающий на природном газе, на 50 галлонов — Гарантия 6 лет .JPG .PNG
    GB61-30T35 — Водонагреватель на природном газе с атмосферным вентилем на 30 галлонов — Гарантия 6 лет .JPG .PNG
    G62-30T30 — Водонагреватель на природном газе с атмосферным вентилем на 30 галлонов — Гарантия 6 лет.JPG .PNG
    G62-40T34 — Водонагреватель на природном газе с атмосферным вентилем на 40 галлонов — Гарантия 6 лет .JPG .PNG
    GB61-40T40 — Водонагреватель на природном газе с атмосферным вентилем на 40 галлонов — Гарантия 6 лет .JPG .PNG
    G62-40T40 — Водонагреватель на природном газе с атмосферным вентилем на 40 галлонов — Гарантия 6 лет.JPG .PNG
    G61-50T40 — Водонагреватель на природном газе с атмосферным вентилем на 50 галлонов — Гарантия 6 лет .JPG .PNG
    G62-50T40 — Водонагреватель на природном газе с атмосферным вентилем на 50 галлонов — Гарантия 6 лет .JPG .PNG
    G62-50T50 — Водонагреватель на природном газе с атмосферным вентилем на 50 галлонов — Гарантия 6 лет.JPG .PNG
    G62-50T60 — Водонагреватель на природном газе с атмосферным вентилем на 50 галлонов — Гарантия 6 лет .JPG .PNG
    GB61-30S35 — Водонагреватель на природном газе с атмосферным вентилем на 30 галлонов — Гарантия 6 лет .JPG .PNG
    G62-30S30 — Водонагреватель на природном газе с атмосферным вентилем на 30 галлонов — Гарантия 6 лет.JPG .PNG
    GB61-40S40 — Водонагреватель на природном газе с атмосферным вентилем на 40 галлонов — Гарантия 6 лет .JPG .PNG
    G62-40S40 — Водонагреватель на природном газе с атмосферным вентилем на 40 галлонов — Гарантия 6 лет .JPG .PNG
    G62-50S40 — Водонагреватель на природном газе с атмосферным вентилем на 50 галлонов — Гарантия 6 лет.JPG .PNG
    G62-75T75-4NOV — Водонагреватель, работающий на природном газе с высокой степенью рекуперации, 74 галлона — гарантия 6 лет .JPG .PNG
    G62-100T77-4NOV — Водонагреватель на природном газе с высокой степенью рекуперации 98 галлонов — Гарантия 6 лет .JPG .PNG
    MHG62-30T30 — Водонагреватель на природном газе с атмосферным вентилем для мобильных домов объемом 30 галлонов — гарантия 6 лет.JPG .PNG
    MHG62-40T40 — Водонагреватель, работающий на природном газе, передвижной дом объемом 40 галлонов с атмосферным вентилем — гарантия 6 лет .JPG .PNG
    MHDV-62-30T30-3NV — Водонагреватель на природном газе для мобильных домов объемом 30 галлонов с прямой вентиляцией — гарантия 6 лет .JPG .PNG
    MHDV-62-40T32-3NV — Водонагреватель на природном газе для мобильных домов объемом 40 галлонов с прямой вентиляцией — гарантия 6 лет.JPG .PNG
    MHDV-62-50T40-3NV — Водонагреватель на природном газе для мобильных домов объемом 50 галлонов с прямой вентиляцией — Гарантия 6 лет .JPG .PNG
    GU61-30T30 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 30 галлонов — Гарантия 6 лет .JPG .PNG
    GU62-30T30 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 30 галлонов — Гарантия 6 лет.JPG .PNG
    GU61-40T40 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 40 галлонов — Гарантия 6 лет .JPG .PNG
    GU62-40T40 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 40 галлонов — Гарантия 6 лет .JPG .PNG
    GU61-50T40 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 50 галлонов — Гарантия 6 лет.JPG .PNG
    GU62-50T40 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 50 галлонов — Гарантия 6 лет .JPG .PNG
    GU62-50T50 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 50 галлонов — Гарантия 6 лет .JPG .PNG
    GU62-40S40 — Водонагреватель на природном газе со сверхнизкими выбросами NOx на 40 галлонов — Гарантия 6 лет.JPG .PNG
    PVUG62-40T42-NV — 40 галлонов 42000 БТЕ Водонагреватель для природного газа со сверхнизким выбросом NOx — 6 лет гарантии .JPG .PNG
    PVUG62-50T42-NV — 50 галлонов 42000 БТЕ Водонагреватель для природного газа со сверхнизким выбросом NOx — 6 лет гарантии .JPG .PNG
    DVUG62-40S36-NV — Водонагреватель природного газа со сверхнизкими выбросами NOx 40 галлонов с прямым сбросом — гарантия 6 лет.JPG .PNG
    DVUG62-50T38-NV — Водонагреватель природного газа со сверхнизким выбросом NOx на 50 галлонов с прямым сбросом — гарантия 6 лет .JPG .PNG
    UG62-75T75-4NV — Водонагреватель на природном газе со сверхнизкими выбросами NOx и высокой степенью рекуперации — 74 галлона — гарантия 6 лет .JPG .PNG
    UG62-100T75-4NV — Водонагреватель природного газа со сверхнизкими выбросами NOx и высокой степенью рекуперации — 98 галлонов — гарантия 6 лет.JPG .PNG
    PG10-34-100-2NV — 34 галлона 100000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет .JPG .PNG
    PG10 34-130-2NV — 34 галлона 130000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет .JPG .PNG
    PG10 34-150-2NV — 34 галлона 150 000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет.JPG .PNG
    PG10 50-130-2NV — 50 галлонов 130000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет .JPG .PNG
    PG10 50-150-2NV — 50 галлонов 150 000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет .JPG .PNG
    PG10 50-175-3NV — 50 галлонов 175000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет.JPG .PNG
    PG10 50-199-3NV — 50 галлонов 199000 БТЕ Высокоэффективный водонагреватель на природном газе Polaris — гарантия 10 лет .JPG .PNG

    Электрические водонагреватели для вашего дома

    Электрические водонагреватели для вашего дома — Rheem Manufacturing Company

    Ближний Восток, Азия и Океания

    Выберите страну

    Соединенные Штаты Америки Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

    Закрыть
