10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные
  • саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель
  • алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.



При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.



Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.



Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.



Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.



Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Подготовка скважины и водопровода к зиме. Греющий кабель для обогрева труб

Планируя проживание в загородном доме в холодное время года, следует сразу предусмотреть утепление и подготовку скважины на воду к зиме и системы автономного водоснабжения в целом. Ремонт дорогостоящего скважинного насоса или вовсе замена, из-за промерзания трубопровода, может обойтись владельцу намного дороже, чем установка кессона, своевременное утепление скважины и труб греющим кабелем на зиму.

Если Вы не можете самостоятельно утеплить скважину для зимнего использования, обращайтесь в нашу компанию ООО БК «Водоподъём». При общении по телефонам 8(495)723-14-04, 8(985)916-20-90 или при осмотре, инженер подскажет, как правильно утеплить скважину наилучшим образом от промерзаний зимой.

Как правильно утеплить скважину на зиму?

Вода при замерзании переходит в твёрдое состояние и расширяется, поэтому греющий кабель нужно обязательно устанавливать, иначе не защищённый трубопровод просто разорвёт при наступлении морозов.

  • При зимнем обустройстве с кессоном или адаптером, по правилам монтажа в Московской области, трубопровод без кабеля обогрева прокладывается на глубину не менее 1,5 метров.
  • Если дом, баня установлены на сваях или на низко заглубленном ленточном фундаменте, необходимо установить специальный саморегулирующий греющий электрокабель.
  • С глубины траншеи на подъем к строению, в пространстве между землей и полом, с заходом в дом, тоже следует установить также нужный отрезок греющего кабеля.

Саморегулирующие греющие кабели делятся на два типа и имеют разную мощность:

  1. Для внутренней установки. Внутренний кабель устанавливается в том случае, если водяной трубопровод уже проложен и невозможно его переложить повторно. Внутренний греющий кабель дороже, чем наружный и для его установки требуется специальная зажимная муфта.
  2. Для наружной установки. Если есть возможность поставить кабель снаружи трубы при прокладке труб к постройкам, лучше установить его.

Для водяного трубопровода используют кабель от 10 до 20 ватт, а более мощный греющий кабель - для кровли, водосточных систем и иных нужд.

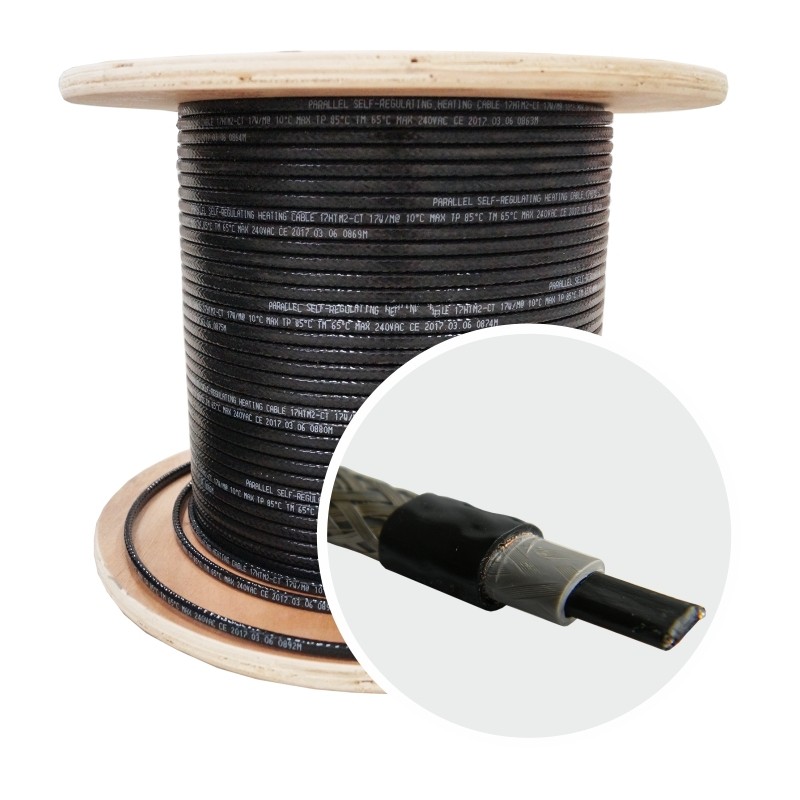

Строение греющего кабеля:

  1. Металлические, никелированные проводники;
  2. Полупроводниковая, умная греющая матрица;
  3. Луженая медная оплетка;
  4. Многослойная изоляция.

Строение греющего кабеля для обогрева водопроводных труб

Основным материалом в кабеле является умная греющая матрица, которая отвечает за саморегулирующие свойства кабеля для подогрева.

Как правильно уложить и подключить греющий кабель для водопровода?

  1. Кабель для подогрева крепится к трубе прямолинейно или витками. Прямолинейно - непосредственно вдоль трубы на нужную длину. Витками - через 30-35 сантиметров на один виток, также на всю длину, требующую обогрева;
  2. Для крепления наружного греющего кабеля к трубе применяется клейкая лента;
  3. Кабель поддается небольшому сгибанию, поэтому можно укладывать его с оборотами, спирально и зигзагами;
  4. Для изготовления нужного отрезка греющего кабеля, используются термоусадочные муфты (концевая и проходная). Муфты не дают проникнуть влаге под изоляцию кабеля;
  5. Кабель разрешается нарезать любыми отрезками по длине. Это делает монтаж более простым и дает больше возможностей при проектировании системы автономного водоснабжения. Также в строительных магазинах продаются готовые комплекты греющих саморегулирующихся кабелей для обогрева труб разных по длине от разных производителей.

На даче трубы лежат на поверхности. Но мы пользуемся водопроводом круглый год. Как нам это удалось? | Посад

Добрый день, дорогие друзья!

Как известно: «без воды – и ни туды, и ни сюды!». Когда мы купили дом, а точнее избу, никакого водопровода там, естественно, не было. Но зато недалеко от дома был колодец.

И мы, не долго думая, провели из этого колодца летний вариант водопровода, не особенно рассчитывая на зимние посещения нашей будущей прекрасной дачи.

Он состоял из насосной станции, которая находилась в подполе и труб ПНД. В колодце к трубе был присоединён обратный клапан.

Но как известно, аппетит приходит во время еды. И приехав раз, другой зимой в деревню, мы поняли, что зимой в деревне ничуть не хуже, чем летом. А может, даже и лучше.

А для детей – так и вообще сплошное развлечение: снеговики, горки, лыжи! Много вы видели в городе детей на лыжах? Только на уроках физкультуры: бредут по кругу неуклюжие «пингвины». А наши целыми днями круги нарезали. Так и научились кататься!

С отоплением мы вопрос решили довольно быстро. Как? Смотрите ссылку внизу статьи. Я писала на эту тему довольно подробно, повторяться не буду.

А вот с водой были проблемы. Летний, слегка прикопанный вариант из труб ПНД естественно не работал. Приходилось носить воду вёдрами из колодца. Ни помыться после лыжной прогулки по лесу, ни посуду помыть как следует. День-другой так перебиться, конечно, можно. Но вкус к зимнему отдыху теряется.

Мы нашли выход. Это греющий кабель. Вещь, как оказалось, незаменимая. Особенно для тех, кто не живёт на даче постоянно, а бывает наездами.

Так выглядит греющий кабель, который помещается внутрь трубы. Статья НЕ рекламная. Я намерено не фотографирую коробку с названием фирмы-производителя.

Так выглядит греющий кабель, который помещается внутрь трубы. Статья НЕ рекламная. Я намерено не фотографирую коробку с названием фирмы-производителя.

Кабель бывает двух видов: оплетает трубу снаружи или вставляется внутрь трубы. У каждого варианта есть как плюсы, так и минусы.

Наружный кабель. Может повредиться в самых слабых местах (ввод в дом и ввод в колодец) из-за подвижек грунта. Вездесущие грызуны могут банально погрызть кабель.

Конец кабеля надёжно заизолирован.

Конец кабеля надёжно заизолирован.

И вы в любой момент рискуете остаться без воды. К тому же нам показалось, что работа внешнего кабеля менее эффективна. Такие минусы обнаружили мы, но может, на деле не всё так страшно. Нам такой вариант не понравился. Но не упомянуть о нём я не могу.

Внутренний кабель. Рабочая (греющая) часть кабеля помещается внутрь трубы. В наборе для установки кабеля есть специальная муфта. В нужном месте трубы врезается тройник. В него вкручивается эта муфта, через которую проходит кабель. У нас муфта довольно быстро потекла. Пришлось загерметизировать место перехода холодной сваркой.

Так выглядит ввод кабеля в трубу. Манжета плохо "держала", пришлось залить холодной сваркой.

Так выглядит ввод кабеля в трубу. Манжета плохо "держала", пришлось залить холодной сваркой.

Это и есть основной минус данного вида – нарушение целостности трубы. Других проблем за 10 лет эксплуатации мы не нашли. Как вы поняли, мы выбрали второй вариант.

Кабель при необходимости включается в розетку. Через 20 минут водой можно пользоваться. Но лучше греть постоянно, чтобы в трубе не образовывались ледышки.

Когда вопрос с водопроводом был решён, назрел не менее насущный: канализация. У нас она состояла из каскада колец и тоже была рассчитана только на летний период.

Место перехода. Слева греющая часть, справа обычная.

Место перехода. Слева греющая часть, справа обычная.

Второй греющий кабель решил эту проблему. Кабель имеет специальную антикоррозионную оплётку, которая позволяет использовать его в агрессивной среде. Нашему «канализационному» кабелю уже 10 лет и время показало, что оплётка кабеля действительно устойчива к какашечной агрессии. Наши «удобства» заработали в полную силу!

Таким образом два греющих кабеля решили вопрос круглогодичного отдыха на даче. На самом деле было куплено 3 кабеля. Но первый оказался коротким (не учли, что лёд быстрее всего образуется в колене).

Когда пол тёплый, и лютый мороз не страшен.

Когда пол тёплый, и лютый мороз не страшен.

Ему мы тоже нашли применение. Он грел маму со щенками, которые народились у неё в конце ноября. И тоже успешно. Можно использовать кабель для подогрева воды у домашних животных и птицы в зимний период (чтобы не замерзала).

Делаем тёплый пол в собачьей конуре.

Делаем тёплый пол в собачьей конуре.

Чем обогреть дачу зимой, если нет газа, читайте здесь.

Инфракрасные обогреватели: все плюсы и минусы, выявленные за 10 лет эксплуатации здесь.

Удачи! До встречи на нашем канале!

Отогрев канализации: греющий кабель для труб

Работоспособность канализационной системы в зимнее время года полностью зависит от соблюдения рекомендаций относительно заглубления коллектора на глубину ниже отметки промерзания грунта. Однако не всегда удается придерживаться таких рекомендаций на этапе монтажа в силу особенностей почвы на участке или других условий. Частыми причинами являются:

  • Заболоченная местность, которая не позволяет опускать трубы ниже отметки уровня грунтовых вод;
  • Часть наружного коллектора, которая отвечает за соединение системы с септиком;
  • Трубы на выходе из дома;
  • Трубопровод, идущий от фильтров к дренажным полям и пр.

В этом случае подогреть коллектор поможет кабель для канализации.

Важно знать, что средняя величина глубины залегания канализационного коллектора колеблется между отметками 1-1,4 м. Трубопровод, проложенный выше, склонен к замерзанию. А это значит, что внутри трубы будут образовываться своеобразные наросты-сосульки, которые впоследствии будут понемногу собирать на себя стоки, образуя тем самым большую ледяную пробку изнутри в системе отвода стоков. В результате канализация просто выйдет из строя.

Важно: обогреватель в виде специального кабеля позволит предотвратить возможное замерзание трубопровода канализационной системы.

Способы обогрева канализации

Обогрев канализационных труб можно проводить и обустраивать еще на этапе монтажа коллектора двумя способами:

  • Путем применения специальных труб с подогревом, которые имеют структуру сендвича и оснащены внутри специальным нагревательным элементом. Такой коллектор производят из пластика. Поверх пластикового коллектора располагают греющий элемент, а уже сверху трубы оборачивают специальным теплоизоляционным материалом. Стоимость такого канализационного коллектора будет в разы выше стандартного.
  • А можно подогреть канализационный трубопровод с помощью специального тепло-шнура. Подобное приспособление представляет собой герметичный и гидроизолированный ТЭН, который в большинстве случаев располагают снаружи трубопровода. Изнутри монтировать подобный электрокабель не рекомендуется. Существует всего несколько ситуаций, когда кабель для подогрева монтируют внутри. Одной из них является недостаточное сечение коллектора.

Преимущества использования кабеля

Применяя специальный кабель для отогрева канализационного коллектора своими руками, мастер получает массу преимуществ от такого решения:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Рекомендуем к прочтению:

  • Так, канализационный коллектор находится в рабочем состоянии постоянно, независимо от температуры за окном и интенсивности использования системы канализации.
  • Скорость транспортировки стоков от дома к септику (яме) повышается в разы, что предотвращает застойные явления в трубах.
  • Технологическая консистенция агрессивной среды остается в первозданном состоянии, что ускоряет бактериологическую обработку стоков в септике в зимнее время.
  • Кроме того, на поверхности коллектора будет отсутствовать конденсат, а это значит, что риск появления коррозии внутри коллектора сведен к минимуму.

Виды обогревающего кабеля

Использовать для создания подогрева труб своими руками можно три вида кабеля. Каждый из них имеет свои преимущества и недостатки.

  • Резистивный ТЭН (кабель нагревательный). Этот тип устройства работает по принципу постоянного подогрева в независимости от температуры на улице. То есть установленный температурный режим является постоянным, а значит, потребление тока, также будет неизменным. ТЭН резистивного типа нуждается в постоянном наблюдении.
  • Зональный кабель. Этот тип ТЭНа идентичен принципу работы резистивного. Но при этом имеет существенное отличие — нагревающий элемент работает зонами, а не по всей своей длине. Чаще всего такой провод для подогрева системы используется на отдельных участках канализационной сети.
  • Самонагревающийся кабель. Это тип ТЭНа для отогрева канализационного коллектора отличается большей продуктивностью и экономичностью. Провод способен регулировать температуру подогрева коллектора в зависимости от окружающей температуры. В основе работы такого провода лежит полупроводниковая матрица, которая и регулирует количество тепла. Саморегулирующий кабель потребляет всего 33 Вт электроэнергии на один метр погонный. При этом монтаж провода упрощен за счет наличия клейкой алюминиевой стороны на нём. Удобство применения такого элемента обусловлено тем, что его можно запросто резать на куски и при этом он не потеряет своих рабочих свойств. А кабель, длина которого 80 м, можно напрямую включать в розетку. Также самонагревающий кабель можно регулировать по температурным параметрам на любом желаемом участке трубопровода. То есть, там, где коллектор будет расположен выше к поверхности земли, температуру можно сделать больше и наоборот.

Важно: при первичном подключении системы подогрева может наблюдаться разовый расход электроэнергии, превышающий номинальный. Но уже в течение 1-2 минут система обогрева выравнивает токопотребление и переходит в нормальный рабочий режим.

Монтаж кабеля для подогрева своими руками

Стоит помнить, что установку нагревающего элемента внутри системы проводить не рекомендуется. Если же есть острая необходимость монтировать ТЖН внутри коллектора, то лучше доя этого пригласить специалистов. Снаружи де системы вполне можно смонтировать провод своими руками.

Правила проведения работ

Если вы решили монтировать систему подогрева своими руками, то стоит придерживаться таких важных правил:

  • Запрещено крепить ТЭН на любые острые и режущие поверхности;
  • Перед проведением работ стоит осмотреть коллектор на предмет герметичности и обнаружения возможных протечек;
  • Запрещено подключать к электричеству кабель, смотанный в клубок;
  • Готовую систему подогрева необходимо обернуть гидро- и теплоизоляционными материалами;
  • Если коллектор выполнен из пластика, то его рекомендуют сначала обернуть фольгированным материалом для повышения теплопроводности коллектора;
  • При укладке кабеля подогрева необходимо сделать на протяжении всего трубопровода 3-4 петли длиной 1,4 м (в зависимости от длины коллектора) на случай аварийного разъединения трубопровода. Петли крепят к вентилям или аккуратно укладывают вдоль коллектора;
  • В зависимости от диаметра кабеля можно усиливать систему обогрева путем намотки ТЭНа снаружи коллектора спиралью в два шага в противоположных направлениях относительно друг друга.
  • Монтаж системы обогрева труб канализации можно проводить и параллельно друг другу по прямой. Но в любом из случаев необходимо использовать дополнительные хомуты, которые не позволят проводу в будущем отдалиться от коллектора.
  • Чтобы избежать возможного повреждения ТЭНа, снаружи трубопровода устанавливают отметку о том, что коллектор оснащен электронной системой подогрева.

Важно: накладку слоя на слой или пересечение кабеля резистивного типа на этапе монтажа недопустимы, поскольку кабель может сгореть. Провод же саморегулирующийся переплетать при монтаже можно.

Выполнение монтажных работ

Если вы приобрели кабель в катушке и собрались монтировать его своими руками, то придётся сделать вилку к проводу. Для этого необходимо выполнить такие этапы работ:

Рекомендуем к прочтению:

  • Отмерить от конца кабеля 10 см и снимаем на этом участке провода внешнюю оболочку. Для этого используем канцелярский или любой другой нож.
  • Теперь аккуратно расплетаем оплетку с помощью шила и скручиваем её в жгут. В дальнейшем этот жгут соединим с проводом заземления.
  • Снова снимаем наружный слой термозащиты на такую же длину. Под ней окажется проводящая матрица. Чтобы её легко снять, нужно нагреть материал при помощи фена до состояния пластичности. Когда матрица станет податливой, снимаем её.
  • У нас в руках окажутся два медных проводника тока, которые и нужно соединить с проводами подготовленной вилки.
  • Все контакты греющего кабеля надёжно изолируем после соединения.

Важно: если заземляющего барьера в схеме вилки нет, то можно оставшийся жгут оплетки просто обрезать.

Подготовленный кабель монтируем на трубопровод в задуманном положении и утепляем трубы.

Выбор кабеля

Для того чтобы правильно подобрать обогревающую систему, необходимо обращать внимание не только на тип самого провода (резистентный, саморегулирующий), но и на мощность провода. Поскольку не всегда более мощный элемент необходим в конкретном случае. Скорее всего, придётся просто переплачивать за электроэнергию.

  • Так, для водопроводных труб диаметром от 22 до 36 мм подойдёт кабель мощностью 16 Вт на один погонный метр.
  • Если же водопроводная труба или канализационный коллектор имеет диаметр от 50 до 110 мм, то подойдёт провод мощностью 24 Вт/погонный метр.
  • Для труб большего диаметр понадобится электрический кабель мощностью 33 Вт на метр погонный и выше.

Отогрев любой водоподающей или водоотводящей системы с использованием греющего кабеля получится в этом случае более эффективным, чем при использовании стандартных утепляющих материалов.

Греющий кабель для канализационных труб: выбор и монтаж

Греющий кабель для канализационных труб используют в тех случаях, когда магистраль невозможно опустить ниже точки промерзания грунта или это связано с большими материальными затратами. Применение этого электрического устройства требует финансовых вложений, но они сопоставимы с расходами на прокладку глубокой и длиной траншеи. Если уложить греющий кабель для канализации внутри трубы, то ее можно прокладывать по поверхности без проведения заглубления. Рассмотрим правила выбора и монтажа данных приспособлений.

Греющий кабель для труб

Как работает кабель

Технология прогрева системы отвода стоков основана на сопротивлении некоторых материалов при прохождении через них электрического тока. Чем выше этот показатель, тем больше выделяется тепла. Подобный принцип применяется в изготовлении радиаторов отопления и электрических ламп накаливания. Нагревательный кабель имеет сложное устройство, благодаря чему тепло распространяется равномерно по всей магистрали. При этом изделие полностью безопасное благодаря наличию надежной изоляции.

Производители изготавливают данные приспособления с разными возможностями регулировки и параметрами мощности.

Кабель для обогрева канализационной трубы выпускаются в нескольких модификациях.

Резистивный — представляет собой нагревательный элемент (провод), заключенный внутри материалов, защищающих его от влаги и механических повреждений. Особенностью изделия является постепенное снижение температуры провода по мере удаления от источника питания (розетки). Резистивные кабели имеют постоянные параметры мощности и не реагируют на изменение температуры окружающей среды. Для предотвращения их перегрева необходимо устанавливать терморегуляторы и датчики.

Состоят изделия резистивного типа из таких элементов:

  • нагревательный провод;
  • внутренняя полимерная изоляция, хорошо проводящая тепло;
  • защитный экран из медной фольги;
  • внешняя изоляция из гибкого пластика;
  • вилка и кабель для подключения к сети 220 В.

Резистивные обогреватели имеют доступную стоимость. Их приобретают и устанавливают там, где есть возможность отключения подогрева при изменении погодных условий.

Саморегулирующийся — его особенностью является способность изменять мощность при повышении или снижении температуры внешней среды. Это происходит благодаря размещению внутри изделия саморегулирующей матрицы из полупроводниковых материалов.

Устройство саморегулирующегося прибора:

  • греющая пара проводов;
  • матрица из полупроводников;
  • внутренняя изоляция;
  • армирующая оплетка;
  • внешняя полимерная изоляция.

Разновидностью этого кабеля является зональная модель. Его можно настраивать на работу только в тех зонах, которые нуждаются в защите от холода. Куски провода можно чередовать с силовым кабелем в соответствии с особенностями трубопровода.

Какой выбрать и как рассчитать

В зависимости от конструкции канализации нагревательные элементы размещают снаружи или укладывают внутрь. Выбор делается исходя из типа грунта, глубины прохождения магистрали и температуры окружающей среды. Рассмотрим, на что обратить внимание при планировании системы обогрева сточного трубопровода.

Внешняя прокладка — данный метод используется на этапе монтажа трассы большой протяженности с запорными устройствами и ревизионными колодцами. Поверх укладывается утеплитель для предотвращения потерь тепла трубами.

Используются такие способы размещения нагревательных элементов:

  1. Одна линия, проложенная снизу магистрали. Выбираются изделия, обладающие мощностью от 20 Вт на 1 м и больше.
  2. Насколько линий, расположенных на одинаковом расстоянии друг от друга. Подобная конструкция позволяет поддерживать одинаковую температуру на всей площади трубы.
  3. Спираль. Является оптимальной альтернативой параллельной прокладке. Быстро монтируется и обеспечивает равномерный прогрев.
  4. Волнистая линия. Устанавливается в нижней части системы стоков или сверху и снизу. Предотвращает застывание стекающей жидкости и замерзание конденсата.

Краны и вентили оборачиваются так, чтобы обеспечивался их прогрев по всему объему.

Внутренний обогрев канализационных труб кабелем используется в системах небольшой протяженности с диаметром не меньше 63 мм. Такой вариант позволяет передать тепло непосредственно на стоки, сокращая до минимума потери. Подобное решение применяется в тех случаях, когда необходимо обогреть систему стоков без проведения земляных работ и демонтажа магистрали.

Перед помещением нагревателя в канал проводится затягивание в него вытяжного троса и врезка переходника. Фиксация кабеля осуществляется с помощью специальной муфты. Эта деталь прочно зажимает провод и предотвращает просачивание из канализации неприятного запаха. При выборе внутреннего обогрева следует учесть, что из-за этого снижается пропускная способность канала, возрастает риск возникновения засоров.

При проведении расчетов для закупки материала следует руководствоваться такими критериями относительно температурного режима его эксплуатации:

  • до -10ºС — 8-12 Вт/м;
  • до -30ºС — 13-25 Вт/м;
  • -50ºС и ниже — 26-60 Вт/м.

Независимо от способа укладки следует приобретать материал в количестве на 10% больше от расчетного. На каждый запорный прибор требуется отдельное измерение. Его результат добавляется к общей длине магистрали.

Как провести монтажные работы

Для того чтобы провести обустройство электрического обогрева канализационной системы своими руками, потребуются такие инструменты и приспособления:

  • греющий кабель для труб водоснабжения и канализации;
  • рулетка;
  • щипцы;
  • канцелярский нож;
  • маркер;
  • ножницы;
  • двухсторонний скотч на основе алюминиевой фольги.

Работа проводится в такой последовательности:

  1. Оборачивание трубы специальным скотчем.
  2. Нанесение разметки. Проводятся линии прокладки провода, отмечаются места его крепления.
  3. Наложение нагревателя на магистраль в соответствии с разметкой.
  4. Фиксация устройства лентами из алюминиевой фольги.
  5. Оборачивание магистрали изоляционным материалом.

Если прокладывается греющий кабель в канализационной трубе, то необходима предварительная установка тройника. Уже в нем закрепляется зажимная муфта. При прокладке на прямых участках допускается проталкивание провода без дополнительных приспособлений. Его срез должен быть хорошо заизолирован.

В случае возникновения затруднений используется трос или телескопическая рукоятка. С их помощью устройство затягивается в трубу с той стороны, где это сделать удобнее. Можно привязать к нагревателю теннисный мячик и смыть его сильным напором воды. При прокладке кабеля не допускается его перекручивание и изгибание больше минимального радиуса, указанного производителем.

Защита труб от замерзания. Самодельный греющий кабель — У КОСТЕРКА

 Замерзший водопровод в частном доме или на даче приносит много хлопот и потерь. Одним из способов борьбы с замерзанием является обогрев труб специальным электрическим греющим кабелем. Но такой кабель весьма не дешев, а реальная отдача то него — только в сильные продолжительные морозы, которые в средней полосе бывают теперь не каждый год.

А нельзя ли найти некоторую замену дорогому фирменному кабелю? Задавшись этим вопросом, я провел эксперименты с проводом телефонной полевой связи П-274М (полевка). Провод сравнительно тонкий, жесткий, прочный, в хорошей прочной изоляции, допускается использование в воде.

Изготовил «макет куска водопровода» из полудюймового сгона, и герметичный ввод кабеля в трубопровод. Заполнил макет водой, вставил кабель внутрь, закрутил накидную гайку, подключил электропитание от трансформатора, и поместил макет в морозилку бытового холодильника (температура = -18 градусов).

:

Для имитации теплоизоляции обернул трубу газетой (16 слоев бумаги), подал ток 9 А. Через 7 часов проверил: вода не замерзла, температура воды = +14 градусов.

Убрал часть «теплоизоляции», оставил 8 слоев бумаги. Уменьшил ток до 7 А. Через 13 часов проверил: не замерзло, температура воды = +4 градуса.

Уменьшил ток до 3,5 А. Проверил через 10 часов: вода замерзла.

Увеличил ток до 9 А. Проверил через 4 часа: растаяло полностью, температура воды = +4,7 градуса.

Водопровод на даче, зачастую, организуют с использованием поливочного шланга. Провел опыты и с ним. Теплоизоляцию не делал; просто голый пластиковый шланг.

Подал ток 9 А. Через 20 часов проверил: вода не замерзла, температура воды в верхнем отрытом конце шланга = +2, в средней части шланга +4, в «нижнем» заглушенном конце 0 градусов (туда кабель не достает). Слово «нижнем» взято в кавычки, потому, что шланг лежит горизонтально, и только открытый конец немного приподнят, чтобы вода не вытекала. Следует заметить, что термометр, лежащий в 2 сантиметрах от шланга, показывал не -18, а -16 градусов, видимо из-за обогрева шлангом.

Отключил ток, чтобы дать воде замерзнуть. Через час проверил – замерзло, выждал для верности еще 3 часа. Включил ток 9 А, через 4 часа проверил: не вся вода растаяла, а только немного вокруг кабеля; по стенкам шланга лед. (Если прокачивать водой из скважины – растопит оставшийся лед; главное получить возможность для прокачки.)

Переход воды из одного агрегатного состояния в другое сопровождается дополнительным потреблением энергии (оттаивание льда), или, соответственно, выделением энергии (замерзание льда). Поэтому лучше не дать воде замерзнуть.

Добавил ток до 12 А, через час оттаяло полностью.

Вывод: возможно использование вместо фирменного греющего кабеля – обычного, в частности, «полевки». Разумеется, с потерей некоторых полезных качеств (саморегулирование, специальная «пищевая» изоляция). Если располагать кабель не внутри, а снаружи трубы, то «пищевая» изоляция не нужна.

Теперь некоторые технические подробности.

Чтобы не обнажать жилы кабеля, лучше расплести полевку на два одинарных провода, отмерить с запасом, согнуть провод вдвое, заново свить, вывести концы наружу герметичного ввода.

Герметичный ввод можно сделать из фланца гибкой подводки. Накидная гайка позволяет затянуть соединение без прокручивания кабеля.

:

Освободить штуцер можно, пропилив завальцовку турбинкой или напильником.

Зашерховать штуцер внутри поперечными бороздками при помощи надфиля. Приплюснуть конец штуцера, чтобы эпоксидное заполнение не выдавило водой. Здесь не помешает простая приспособа, имитирующая проходящие сквозь штуцер провода. Из стальной проволоки диаметром 2 -2,5мм и длиной сантиметров 20 согнуть U-образную вилку «камертон», надеть на нее штуцер. Нагреть штуцер на газовой горелке и быстро приплюснуть плоскогубцами или тисками. Проволочная приспособа не позволит лишнего приплюснуть.

Зашерховать поперечными бороздками или насечками провода, нанести на них двухкомпонентный эпоксидный клей из разряда «холодная сварка», вставить в штуцер, заполнить штуцер клеем (полагаю излишним напоминать про обезжиривание склеиваемых поверхностей).

:

Затолкать кабель в водопровод можно через тройник или разобранный фильтр.

:

В длинный шланг кабель можно затолкать так: свесить шланг в лестничный проем (в правильный проем должен проходить даже пожарный шланг), шланг предварительно согреть, чтобы ровнее был, на толстой капроновой нитке опустить в шланг груз, а потом, привязав за нитку, протащить сверху вниз кабель.

Если есть возможность, то кабель лучше располагать не внутри, а снаружи трубы. В этом случае не надо расплетать двойной провод, а после укладки соединить провода на дальнем конце.

Кабель примотать к трубе, а поверх защитить от холода теплоизоляцией. Так можно обеспечить обогрев труб не только водопроводных, но и, например, канализационных.

Для полевки допустимый ток не более 9А. Поясню почему.

Рабочую температуру в длительном режиме производитель указывает от -50 до +65 градусов. Воды в шланге или трубе может не оказаться по какой-либо причине. Испытания показали, что в шланге без воды при комнатной температуре поверхность провода нагревается до 62 градусов при токе 9А, и остается такой длительное время. На холоде так, скорее всего, не нагреется, но лучше уменьшить риск перегрева.

При токе 9А мощность выделяемая сдвоенным проводом получается около 10 Ватт на метр.

Питающее напряжение на кабель надо выбирать из расчета около 1,2 В на метр сдвоенного провода.

Например, чтобы обеспечить ток 9А в сдвоенном проводе длиной 2 метра (обогреть изнутри 2 метра трубы) требуется с трансформатора подать 2,4 В.

Для 5 метров 6В. Для 10 метров 12 В.

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O.E.M. Обогреватели: что это такое, как пользоваться, для чего пригодится и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые вопросы, которые могут у вас возникнуть, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте - и ваш вопрос может даже стать темой нашей следующей статьи.


Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель - это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие аналогичные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх
Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий - и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» - между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента
, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент с очень высокой температурой, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Слегка закругленная, напоминающая кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в полевых условиях. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх
Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?

Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу и до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для снеготаяния SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace - эти кабели представляют собой прочные изделия профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше - довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов.В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.

Вернуться наверх
Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, отрезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх
Означает ли "саморегулирование" мне не нужен термостат?

Полная статья: Что на самом деле означает "саморегулирование"

К сожалению, нет. «Саморегулирующийся» - это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Более точный термин, который нам нравится использовать, - «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх
Какой длины или короткого кабеля я могу проложить?
Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи - например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти числа для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Здесь сказано, что:

  • Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
  • Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но, по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.

Вернуться наверх

Тепловая лента против нагревательного кабеля

В чем разница и какая мне нужна?

(часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Мы все время разговариваем с людьми, которые просят нас «тепловую ленту», хотя на самом деле они ищут кабель для обогрева , который также известен как нагревательный кабель, кабель для обогрева или кабель для обогрева.Путаница понятна: многие хозяйственные магазины продают комплекты для защиты от обледенения крыш, которые включают нагревательный кабель, но называют это «тепловой лентой». (Если это то, что вы ищете, вы попали в нужное место; вы можете найти эти комплекты кабелей для обогрева крыши здесь.) Но, несмотря на сходство названий, есть разница! Есть несколько промышленных и научных приложений, в которых вы можете использовать одно из них, но большинство приложений явно требуют того или другого. На этой странице будут обсуждаться различия между нагревательной лентой и нагревательным кабелем, а также некоторые области применения, в которых следует использовать тот или иной вариант, и вы найдете ссылки на страницы, где вы можете приобрести наши тепловые ленты и кабели с тепловым кабелем.У нас также есть информация об аналогичном, менее известном, но очень полезном продукте - нагревательных шнурах .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем приложении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните контактную форму, и мы будем рады вам помочь.

Быстрое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор
Нагревательный кабель Нагревательная лента Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент с очень высокой температурой, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Слегка закругленная, напоминающая кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в полевых условиях. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Нагревательный кабель

Нагревательный кабель больше похож на стандартный двухжильный кабель для домашней электропроводки (тип NM или Romex ™) и не так гибок, как тепловая лента - большинство разновидностей гибки примерно так же, как садовый шланг.Жесткость связана с одним из основных различий между ними и тепловыми лентами: нагревательные кабели заключены в корпус, который защищает нагревательные элементы и означает, что вы можете использовать нагреватель в более широком диапазоне условий окружающей среды. Нагревательный кабель также может быть отрезан по длине и заделан электрическими соединениями, и фактически мы продаем его пешком. Существует два основных типа нагревательного кабеля:

.

Саморегулирующийся или самоограничивающийся нагревательный кабель изготовлен таким образом, чтобы он не превышал определенную температуру.(Это не означает, что он будет поддерживать нужную температуру без контроля температуры, только то, что он не перегреется и не сгорит. Название вводит в заблуждение многих людей - поэтому мы написали статью о том, что «саморегулирующийся» на самом деле означает. Мы рекомендуем по крайней мере базовый термостат.) Они находятся на нижнем конце диапазона температур, со стилями, подходящими для приложений от до 250 ° F. Доступны версии на 120 и 240 В; последний также может работать при 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

Нагревательный кабель постоянной мощности, , напротив, не контролирует собственную температуру, поэтому для него требуется контроллер.Он доступен для более высоких температур, со стилями до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он выпускается в нескольких вариантах, каждая из которых имеет свои преимущества. Чтобы упростить выбор, воспользуйтесь этой таблицей:

Общего назначения Суровые условия
высокотемпературный
Стекловолокно
высокотемпературный
Полиимид
высокотемпературный
Максимум
температура экспозиции.
400 ° F
204 ° С
500 ° F
260 ° С
500 ° F
260 ° С
500 ° F
260 ° С
В наличии
мощность
3, 5, 8, 12 Вт / фут
10, 16, 26, 29 Вт / м
4, 8, 12 Вт / фут
13, 26, 39 Вт / м
4, 8, 12 Вт / фут
13, 26, 39 Вт / м
4, 8, 12, 18 Вт / фут
13, 26, 39, 59 Вт / м
Сопротивление
до влажности
Отлично Отлично Хорошо Хорошо
Сопротивление
к химикатам
Отлично Отлично Хорошо Хорошо
Сопротивление
к пламени
Отлично Отлично Отлично Отлично
Сопротивление
к излучению
От удовлетворительного к хорошему От удовлетворительного к хорошему Хорошо Отлично
(гибкая после экспонирования
на номер 10 9 рад)
Образец
заявки
  • Средняя химическая переработка
  • Пищевая промышленность
  • Водопровод
  • Мазут
  • Возврат конденсата
  • Управление высокотемпературным процессом
  • Асфальтовые заводы
  • НПЗ
  • Взрывоопасные и агрессивные среды
  • Сильный холод
  • Контроль вязкости
  • Управление высокотемпературным процессом
  • Электростанции
  • НПЗ
  • Взрывоопасная среда
  • Ядерная среда
  • Трубопроводы тяжелой нефти
  • Запрещенные галогены
  • Линии с продувкой паром высокого давления

Тепловая лента

Тепловая лента - это продукт, который можно использовать в тех случаях, когда небольшие цилиндрические секции требуют высокой плотности мощности (что обычно также указывает на высокие температуры).Большинство тепловых лент доступно для версий на 120 и 240 В с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт / дюйм², составляет от 4,3 Вт / дюйм² до 13,1 Вт / дюйм² для высоких частот. -температурные версии. Тепловая лента - это продукт с постоянной мощностью, в отличие от саморегулирующихся продуктов, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ней какой-либо терморегулятор.

Что касается размеров , одно из самых больших различий между тепловой лентой и нагревательным кабелем заключается в том, что тепловая лента продается фиксированной длины - наша длина составляет от 2 до 20 футов, в зависимости от стиля.Вы не можете обрезать тепловую ленту по длине, за исключением тепловой ленты, нарезанной по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше).

У нас есть несколько различных разновидностей тепловых лент для широкого спектра применений:

  • Тепловые ленты из силиконовой резины являются хорошей тепловой лентой для приложений, работающих при температуре до 450 ° F, и обладают химической и влагостойкостью. (Обратите внимание, это не означает, что они химически и влагостойкие; их нельзя погружать! ) Они также доступны
  • Тепловые ленты с изоляцией из стекловолокна поставляются без элементов управления - без встроенного термостата.Они доступны в нескольких различных конфигурациях:
  • Термоленты, изготовленные из Samox ™, высокотемпературного тканого материала, доступны для применения при температуре до 1400 ° F и представлены в двух вариантах:

Нагревательные шнуры

Нагревательные шнуры очень похожи на нагревательные ленты, но имеют округлое поперечное сечение. Это уменьшает открытую поверхность и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо менее прост, если его неточно обернуть.Нагревательные ленты Ленты необходимо наматывать очень осторожно, чтобы обеспечить постоянный контакт всей плоской ширины ленты с нагреваемой поверхностью. Если нагревательная лента включена, когда часть ее подвергается воздействию воздуха с обеих сторон - будь то из-за того, что она перекрывает угол или из-за того, что она была изогнута во время упаковки, - эта часть не сможет передать свое тепло другому объекту, и все это тепло накапливается в ленте и перегревает ее. Греющий шнур круглый, не перекручивается и не имеет плоских сторон.(Тем не менее, вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым объектом, иначе существует вероятность перегрева.)

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами для уточнения цены), и у нас есть в наличии нагревательные шнуры, которые доступны в двух стилях:

Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип обогревателя лучше всего подходит для вашего применения - или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип - вы всегда можете войти свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу info @ oemheaters.com. Будем рады помочь.

Как эффективно и безопасно использовать тепловые кабели

Тепловые кабели

находили множество применений на протяжении многих лет, и чтобы дать краткое представление об универсальности этого продукта, мы можем привести еще несколько ярких примеров. В сантехнической промышленности эта технология используется для обогрева трубопроводов во избежание замерзания с помощью всего лишь одного кабеля. Множественные или спиральные кабели вокруг труб используются для нагрева содержимого, чтобы его можно было перекачивать с места на место.Это хорошо подходит для масел, жиров, маргарина и даже таких продуктов, как мед, плавно течет при нагревании.

Другое коммерческое использование - полы с подогревом. Возможно, вы даже сами сталкивались с ними, если останавливались в отеле с красивым теплым полом в ванной комнате. Они также широко используются, как внутри, так и снаружи, в секторе садоводства, нагревая почву и нагревая грядки для гидропоники для ускорения роста растений. Это то, что делает его интересным в нашем хобби.

Хотя нагревательные кабели используются не так широко, как следовало бы, они по-прежнему находят широкое применение как для водных животных, так и для хобби рептилий.Это верно, более чем когда-либо, поскольку оба хобби переходят к более естественным установкам, а также к более традиционным приложениям, с которыми большинство людей ассоциирует тепловые кабели. Ассортимент Reptile Systems представлен в трех популярных размерах: нагревательный кабель мощностью 15 Вт общей длиной 3,3 м, нагревательный кабель 50 Вт длиной 6,0 м и нагревательный кабель мощностью 100 Вт длиной 10,0 м.

Наши нагревательные кабели полностью водонепроницаемы, и их можно оставлять постоянно погруженными в воду. Одно из их применений, традиционно в водном хобби, - это аквариумы с растениями, в которых кабель прокладывается под субстратом.Это выполняет две функции; он согревает корни растений, способствуя здоровому росту растений, но также нагревает и аквариум. Он будет очень эффективно обеспечивать хороший равномерный нагрев по всей длине кабеля.

Тепловые кабели очень хорошо работают в ситуациях, когда вы обычно используете традиционный аквариумный обогреватель, например, палудариум, который стал очень популярным в последние годы. Его можно разместить полностью вне поля зрения, оставив красоту декорации, которой не препятствует традиционное оборудование.Просто используя прилагаемые зажимы, прикрепите кабель прямо к стеклянному дну в основании вашей водяной секции. Это также идеальное время, чтобы разместить датчик термостата, прежде чем накрыть его выбранным вами подсостоянием. Reptile Systems включает в себя бесплатные зажимы в коробке вместе с буклетом с инструкциями.

Прежде чем перейти к использованию в большей степени, связанном с рептилиями, у них также есть термокабель, который постоянно используется в их испытательном центре в Великобритании. Он нагревает почву в своей сеялке для выращивания растений, где они тестируют различные источники света над разными типами растений.Они вырастили от семени до полного цветка многочисленные растения, включая бархатцы и алоэ, результаты которых можно увидеть в их каналах в социальных сетях.

Теперь мы подошли к теме, которая у большинства людей ассоциируется с тепловыми кабелями; стеллажи для рептилий или стеллажи с кабелем на одном крае для обогрева нескольких небольших контейнеров. Это невероятно эффективный и экономичный способ выращивания детенышей рептилий, прежде чем перемещать их в более крупные вольеры по мере их роста. Тепловые кабели Reptile Systems - лучший выбор для этого применения, их диаметр составляет всего 5 мм, а размер конечного узла - всего 6.5 мм упрощает установку. Он также невероятно гибкий, поэтому идеально подходит, если вы заменяете элемент более низкого качества в коммерческой стеллажной системе.

Горячие камни или полки для купания для более крупных животных можно легко сделать, если у вас есть базовые наборы навыков для самостоятельного изготовления или ремесла. Они могут быть прикреплены к более крупным пластиковым или металлическим решеткам в виде решетки, что делает их идеальными местами для купания или материнства для крупных рептилий. Как и в случае с водными и полуводными видами применения, при небольшом понимании их можно сделать практически невидимыми с эстетической точки зрения.Мы будем добавлять сборки, охватывающие все эти приложения, на различных платформах социальных сетей.

Часто задаваемые вопросы:

Безопасны ли тепловые кабели?

Да, если использовать правильно. Тепловой кабель европейского производства Reptile Systems имеет двойную изоляцию, обеспечивающую дополнительные уровни защиты до такой степени, что его можно оставить постоянно погруженным в воду, имея рейтинг IPX8 и действующий сертификат безопасности CE. Он также имеет двухлетнюю гарантию, чтобы вы могли быть спокойны.Все нагревательные изделия, если не указано иное, следует использовать с подходящим термостатом.

Какой тип термостата мне следует использовать?

Нагревательные кабели

Reptile Systems подходят для использования с термостатами включения / выключения, регулирования яркости и пропорциональными импульсами. Мы рекомендуем использовать надежную модель, такую ​​как термостат включения / выключения Reptile Systems.

Все ли кабели нагреты?

Нет, первый метр каждого кабеля Reptile Systems не нагревается, это будет обозначено красной меткой. Это позволяет подключить его к подходящему термостату или модулю управления.Поэтому мы рекомендуем закапывать или погружать тепловой кабель только на максимальную глубину 0,8 метра.

Оригинальное содержание статьи предоставлено Reptile Systems

Что такое погружной нагреватель?

Что такое погружной нагреватель?
Опубликовано 22 августа 2018 г.

Погружной нагреватель - это устройство, которое устанавливается в резервуар или контейнер для нагрева жидкости. Монтаж может быть боковым, фланцевым или резьбовым.

Боковые погружные нагреватели

Боковые погружные нагреватели предназначены для сосудов, где боковые погружные нагреватели не могут быть удобно установлены. Эти нагреватели устанавливаются через верхнюю часть резервуара, при этом нагретая часть агрегата располагается сбоку или внизу резервуара. Естественная циркуляция жидкости внутри емкости обеспечивает равномерное распределение. Для подключения питания предусмотрены клеммные колодки или подводящие провода.

Эти промышленные обогреватели доступны с нагревательными элементами из меди, стали, нержавеющей стали, чугуна, инколоя, титана и с покрытием PFA.Доступен широкий выбор номиналов в киловаттах, форм и способов монтажа, подходящих для самых разных применений.

Большой выбор материалов нагревательных элементов и форм боковых погружных нагревателей предлагает широкий выбор в применении этих устройств. Вода, масла, растворитель, гальванические ванны, соли и кислоты - вот некоторые из многих жидкостей и вязких материалов, обычно нагреваемых погружными нагревателями. Внешние типы обеспечивают портативность, легкое снятие для очистки резервуаров и нагревателей, а также большую рабочую зону внутри резервуара при установке.

Фланцевые погружные нагреватели

Фланцевые погружные нагреватели состоят из изогнутых трубчатых элементов, приваренных или припаянных к фланцу, и снабжены монтажными коробками для электрических соединений. Фланцевые нагреватели устанавливаются болтами к соответствующему фланцу, приваренному к стенке резервуара или патрубку. Широкий выбор размеров фланцев, номинальной мощности, напряжения, клеммных корпусов и материалов оболочки делает эти нагреватели идеальными для всех типов систем отопления.

Фланцевые погружные нагреватели - один из наиболее широко используемых методов нагрева жидкостей (таких как вода, масло, теплоноситель и коррозионные растворы).Разработанные для использования в резервуарах и сосудах под давлением, они просты в установке и обслуживании, обеспечивая тепло для многих процессов. Метод прямого погружения энергоэффективен, его легко контролировать и контролировать.

В этих боковых погружных нагревателях используются стандартные трубные фланцы диаметром от 3 до 14 дюймов для поддержки высокого давления в резервуаре с жидкостями. Они устанавливаются через соответствующий сопутствующий фланец, который можно приобрести в местных промышленных предприятиях снабжения, к стенке резервуара. Благодаря широкому выбору удельной мощности, мощности нагрева, размеров и номиналов фланцев этот нагреватель отлично подходит для всех резервуаров, чанов или сосудов неправильной формы.

Погружные нагреватели с резьбой или резьбовой пробкой

Погружные нагреватели с резьбовыми пробками состоят из изогнутых трубчатых элементов, спаянных или приваренных к резьбовой пробке, и снабжены монтажными коробками для электрических соединений. Погружные нагреватели с резьбовой пробкой ввинчиваются непосредственно через резьбовое отверстие в стенке резервуара или через соответствующую трубную муфту, полумуфту или приварной фланец. Нагреватели с резьбовыми пробками доступны с трубной резьбой ½ ", ¾", 1 ", 1¼", 2 "и 2½". Широкий выбор размеров резьбовых пробок, номинальных значений киловатт, напряжений, материалов оболочки, клеммных корпусов и термостатов делает эти компактные нагреватели идеальными для всех типов применений.

Погружные нагреватели с резьбовыми пробками используются для нагрева жидкостей в различных процессах. Эти водонагреватели идеально подходят для нагрева технологической воды и защиты от замерзания. С помощью этих компактных и легко управляемых устройств можно нагревать все типы масел и теплоносителей. Метод прямого погружения энергоэффективен и хорошо подходит для многих приложений.

Выберите подходящий погружной нагреватель для вашего применения

Погружные нагреватели с резьбовыми пробками
Погружные нагреватели с резьбовыми пробками можно применять в различных областях применения с чистой водой и маслом.Уникальная универсальность этой конструкции позволяет регулировать номинальные характеристики в полевых условиях путем простого подключения шести элементов нагревателя. Это упрощает выбор и запасные части, поскольку каждый нагреватель можно использовать в нескольких различных системах отопления.

Учить больше

Погружные нагреватели с резьбовой пробкой и однонаправленной трубной конструкцией
Погружные нагреватели с резьбовой пробкой и однонаправленной трубной конструкцией представляют собой компактное устройство с оболочкой из нержавеющей стали 316 SS диаметром 5/8 ", ¾" или 1¼ ".Погружные нагреватели имеют мощность от 400 до 1000 Вт. Погружные нагреватели с резьбовыми пробками могут применяться в различных системах с чистой водой и маслом.

Учить больше

Фланцевые погружные нагреватели
Фланцевые погружные нагреватели имеют прочную конструкцию. Прочные перемычки и клеммные детали обеспечивают постоянную герметичность соединений. Внешняя оболочка обеспечивает преимущества прочности и долговечности с элементами длительного срока службы.

Учить больше

Боковые погружные нагреватели
Серия PTH состоит из сверхмощных нагревателей общего назначения для гальванических емкостей, промывочных емкостей и других емкостей, содержащих водные растворы. Оболочка из нержавеющей стали 316 пассивирована, что обеспечивает устойчивость к коррозии. Эти нагреватели оснащены паронепроницаемой клеммной коробкой и гибким кабелепроводом с виниловым покрытием длиной 3 фута, содержащим 2 провода питания и провод заземления. Монтажный кронштейн из нержавеющей стали может скользить по элементу, что упрощает установку.погружные нагреватели с резьбовой пробкой.

Учить больше

Переносные нагреватели баков
Нагреватели CH-OTS - это простые в использовании и простые в установке переносные нагреватели баков. Нагреватель состоит из никелированных элементов с медной оболочкой, удельной мощностью от 40 до 50 Вт / дюйм2, номинальной мощностью 4 и 6 кВт для 208 и 240 вольт. Основными особенностями нагревателя являются 26-дюймовый стояк (неотапливаемая секция) и встроенный регулятор температуры в диапазоне от 60 до 250F.

Учить больше

Часто задаваемые вопросы

Термостаты или контроль температуры
Многие нагреватели с резьбовыми пробками и фланцевыми соединениями доступны со встроенными термостатическими регуляторами. В некоторых установках, где в баке находится более одного нагревателя, вы можете рассмотреть один нагреватель со встроенным элементом управления, который будет управлять другими нагревателями, подключив термостат к цепи удерживающей катушки магнитного контактора. Если термостат отделен от нагревателя, чувствительный элемент термостата должен быть расположен примерно на 4-6 дюймов выше нагревателя.Другие типы управления доступны там, где требуется высокая степень точности или более универсальная схема управления. Электронное управление и комплектные панели управления легко устанавливаются.

Техническое обучение Заявление Просмотреть эту страницу на другом языке или в другом регионе

саморегулирующиеся кабели | Кабели электрообогрева

Саморегулирующиеся греющие кабели - Eltherm

Eltherm саморегулирующийся кабель обогрева может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на емкостях, трубах, резервуарах, сосудах, бункерах и клапанах - при необходимости нагревательные кабели можно погружать в воду, свяжитесь с T&D для получения технической поддержки и совета по выбору подходящего нагревательного кабеля для вашего приложения.

Саморегулирующийся кабель S

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинопроводов, встроенных в сетевой пластиковый нагревательный элемент с окружающими частицами углерода. Если температура увеличивается во время работы, пластик расширяется, и расстояние между частицами углерода увеличивается, сопротивление увеличивается, а мощность падает. Когда температура окружающей среды падает, этот процесс меняется на противоположный, и тепловая мощность увеличивается - это принцип саморегулирования.

Саморегулирующиеся кабели интеллектуально регулируют тепловую мощность в соответствии с температурой окружающей среды или воздуха - всякий раз, когда тепловые потери изолированной трубы, резервуара или процесса нагрева возрастают (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.

Типичные области применения саморегулирующихся кабелей Eltherm включают технологический нагрев в химической и нефтехимической промышленности, обеспечивая теплом поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и в опасных зонах.

Саморегулирующиеся нагревательные кабели

Коммерческое применение: защита трубопроводов от замерзания, поддержание температуры технологических трубопроводов, обогрев резервуаров и барабанов, таяние снега на крышах / водосточных желобах, очистка от снега и льда для обогрева рампы .

Варианты применения саморегулирующегося кабеля с обогревателем Eltherm

Варианты применения саморегулирующегося кабеля обогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубах и резервуарах. Кроме того, доступен ряд низкотемпературных вариантов.Обычные установки и системы отопления включают поддержание температуры в нефтегазовых трубах на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб водопровода.

Саморегулирующийся нагревательный кабель Eltherm

высокотемпературная оконечная муфта ELSR-H-BOT (электрический обогреватель)

Саморегулирующийся нагревательный кабель Eltherm

Технические характеристики изделия

Саморегулирующийся кабель обогрева Eltherm

приложений и отраслей

Саморегулирующийся обогреватель для опасных зон

Обогрев опасных зон обеспечивает взрывозащищенный и искробезопасный обогрев на опасных рабочих местах Зоны 1 и Зоны 2.Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.

При использовании саморегулирующегося электронагревателя во взрывоопасных зонах, условиях и в таких отраслях, как нефтегазовая или нефтехимическая, оболочка кабеля защищается специальной химической стойкой внешней оболочкой (фторполимер), опция Eltherm «BOT».

Обогрев опасных зон

Ассортимент продукции Eltherm, подходящей для использования во взрывоопасных зонах, включает:

  • Нагревательные кабели для опасных зон (ELSR-N, ELSR-LS, ELSR-H)
  • Нагревательные кабели постоянной мощности
  • Измерение и управление - Контроллер температуры Ex-box
  • Датчики температуры - ELTF-PTEx
  • Распределительные коробки - Ex-it-R (или ELAK-Ex-…)
  • Комплекты концевой заделки
  • - EL-EC… ex
  • Изоляционные втулки - ELISD
  • Механические застежки
  • Фитинги для монтажа на трубе
  • Предупреждающие знаки

Система обогрева Eltherm для опасных зон

Саморегулирующийся греющий кабель Eltherm ELSR-N до 80 ° C - Техническая информация

Наружная оболочка Автобусный провод Макс.температура экспозиции (при выключенном питании) Макс.температура экспозиции (при включении) Номинальное напряжение Радиус изгиба, не менее Температура установки, не менее Система классификации опасных зон Кабель для классификации опасных зон Сертификаты опасных зон
TPE-O Никелированная медь 80 ° С 65 ° С 230 В 25 мм - 45 ° С IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D 12ATEX1431U IECEx EPS 12.0006U
Ассортимент продукции Eltherm Heat Tracing
    • Система обогрева трубопроводов для защиты от замерзания
    • Поддержание температуры горячего водоснабжения
    • Рампа Обогрева
    • Отопление кровли и водостока
    • Система электрообогрева для пожарных лестниц
    • Электрические нагревательные кабели для опасных зон

➡ Полную спецификацию, технические данные и дополнительную информацию о саморегулирующихся нагревательных кабелях Eltherm см. На страницах с описанием продукции ниже.

Типовые листы

Защита труб от замерзания - Кабель с обогревом

Саморегулирующийся, нарезанный по длине кабель с обогревом.

Если вы ищете «тепловую ленту» для защиты труб, вы можете постоянно встречать не тот продукт для защиты от замерзания.Правильный термин - кабель с обогревом, но мы знаем, что вы ищете, когда обращались к нам за помощью.

Кабель обогрева

выпускается в двух разных стилях; постоянная мощность и саморегулирование. Вам нужен саморегулирующийся тепловой след, и он поставляется в виде предварительно нарезанных кабелей с концевой заглушкой или отрезанных по длине, что требует подключения к источнику питания и комплекта торцевых уплотнений. Если вы не уверены, позвоните нам, чтобы мы помогли выбрать правильную систему обогрева для вашего приложения.

Наши саморегулирующиеся кабели обогрева защищены луженой медной оплеткой и внешней оболочкой из полиолефина для заземления и дополнительной механической защиты кабеля.Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита окружающей среды.

Электрообогрев , нагревательная лента или поверхностное отопление , это система, используемая для поддержания или повышения температуры труб и сосудов. Электронагреватель представляет собой электрический нагревательный элемент, физически контактирующий по длине трубы. Затем труба должна быть покрыта теплоизоляцией, чтобы удерживать тепловые потери из трубы.

Технические характеристики
  • Температура непрерывного поддержания: 150 ° F (66 ° C) максимум
  • Температура кратковременного воздействия: максимум 185 ° F (85 ° C); -20 ° F (-29 ° C) минимум
  • 3, 5, 8 или 10 Вт / фут (10, 16, 26 или 33 Вт / м)
  • Напряжение питания: 110 - 120 В переменного тока или 208 - 277 В переменного тока
  • Влагостойкость, химическая и огнестойкость
  • Провода шины 16AWG
  • Сопротивление оплетки:
    • Медь луженая: 0.003 Ом / фут (0,009 Ом / м)
    • Нержавеющая сталь: 0,125 Ом / фут (0,410 Ом / м)
  • Рейтинг Т **
    • -T6: 3, 5 и 8 Вт / фут (10, 16 и 26 Вт / м)
    • -T5: 10 Вт / фут (33 Вт / м)

** Коды T-рейтинга электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется в опасных (классифицированных) областях.

Параметры внешнего слоя
Тип продукта Описание Размеры Транспортный вес на катушку длиной 500 футов (152 м) Назначение
SLCAB-B Металлическая оплетка из луженой меди 0.2 ″ x 0,4 ″
(6 мм x 11 мм)
40 фунтов (18 кг) Обычные заявки
SLCAB-BP Луженая медная металлическая оплетка с верхней оболочкой из термопластичного эластомера 0,3 ″ x 0,6 ″
(7 мм x 15 мм)
48 фунтов (22 кг) Для использования в слабых химических средах (например, слабых кислотах)
SLCAB-BF Луженая медная металлическая оплетка с фторполимерной внешней оболочкой 0.3 ″ x 0,6 ″
(7 мм x 15 мм)
48 фунтов (22 кг) Для использования в сильных химических средах (например, сильных кислотах)
SLCAB-SS Металлическая оплетка из нержавеющей стали 0,2 ″ x 0,4 ″
(6 мм x 11 мм)
40 фунтов (18 кг) Более устойчив к ржавчине и коррозии, чем SL-B
Максимальная длина цепи в футах на размер автоматического выключателя
Тип теплового кабеля Типоразмер автоматического выключателя Температура запуска
50oF (10oC) 0oF (-20oC) -20oF (-29oC)
SLCAB3120 15 А
20 А
30 А
300
-
-
200
270
330
180
230
330
SLCAB3240 15 А
20 А
30 А
660
-
-
410
560
660
360
480
660
SLCAB5120 15 А
20 А
30 А
230
270
-
150
200
270
130
175
260
SLCAB5240 15 А
20 А
30 А
460
540
-
300
400
540
260
345
520
SLCAB8120 15 А
20 А
30 А
40 А
150
200
210
-
95
125
190
210
85
100
170
210
SLCAB8240 15 А
20 А
30 А
40 А
295
390
420
-
195
250
375
420
170
225
340
420
SLCAB10120 15 А
20 А
30 А
40 А
115
150
180
-
70
95
145
180
60
85
120
165
SLCAB10240 15 А
20 А
30 А
40 А
230
305
360
-
150
200
300
360
130
175
260
360

Примечание. Следует обратить особое внимание на автоматический выключатель из-за высоких начальных пусковых токов.

Лучший погружной водонагреватель на 2021 год

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Всем нравится принимать теплый или горячий душ, чтобы начать свой день или завершить его.

Теплая ванна полезна, поскольку она дает вам ощущение свежести и энергии в начале дня, а вечером помогает быстро уснуть.

В приведенном выше описании о преимуществах теплого душа можно продолжать и продолжать, но посмотрите ниже на устройства, которые позволяют вам принимать горячий душ, называемые погружными нагревателями. Утром вы избавляетесь от ночного пота, а вечером один позволяет сохранить чистые листы.

А кто знает, что такое погружной нагреватель? Независимо от того, делаете вы это или нет, вот краткое определение.

Определение погружного нагревателя

Из названия этого устройства мы можем сразу понять одно: это устройство, которое погружается в среду для его нагрева.

И это именно то, что представляет собой погружной нагреватель. В этом случае погружного водонагревателя нагревательный элемент погружен в воду и передает тепловую энергию для нагрева воды.

Вы можете поместить его в ведро, бак или любую другую емкость с водой. Некоторые из них установлены постоянно, а другие переносимы.

Погружной нагреватель может питаться либо от электрических источников, либо от солнечной энергии, преобразованной в электричество. Место установки погружных нагревателей воды можно разместить в идеале в трех местах.

И это с внешней стороны, с резьбой или с фланцем. Ниже представлены четыре типа погружных водонагревателей.

Типы погружных водонагревателей

Циркуляционные водонагреватели

Одна вещь о науке и о том, как они называют свои приборы, заключается в том, что то, что устройство делает, самоочевидно из названия. Например, возьмем водонагреватель такого типа - вы можете понять, что он работает для нагрева воды вокруг устройства.

Циркуляционные погружные нагреватели работают с двумя механизмами.Один из них - сквозная теплопроводность, когда нагревательный стержень нагревается, и это повышает температуру воды в соседней воде вокруг стержня. Второй механизм, который работает для передачи тепла другим молекулам воды, - это обычная теплопередача.

Здесь нагретые молекулы воды поднимаются наверх, так как они легче, а более тяжелые и холодные молекулы падают на дно. Круг продолжается, и со временем температура воды обычно повышается.

Фланцевые водонагреватели

Фланцевые погружные водонагреватели содержат более одного металла, составляющие нагревательный стержень.Эти обогреватели имеют прочную конструкцию и обладают высокой устойчивостью к ржавчине благодаря материалам, из которых они изготовлены.

Их обычно устанавливают путем прикрепления их болтами к соответствующему фланцу, приваренному к стене или патрубку.

Боковые водонагреватели

Эти виды погружных нагревателей для ванны обычно устанавливаются сбоку от емкости для воды. Красота этих погружных нагревателей заключается в том, что они очень быстро нагревают воду и подходят для использования с сосудами различной формы.

Их также можно установить на переносной водонагреватель и переносить из одной емкости в другую.

Водонагреватели с резьбовыми пробками

Наконец, водонагреватели с резьбовыми пробками содержат трубчатые элементы с резьбовыми шпильками, которые подключаются к источнику электроэнергии. Вы можете установить приборы прямо для нагрева воды. Если стропы испорчены, их легко заменить.

Теперь, когда мы знаем о наиболее значимых типах погружных нагревателей, мы рассмотрим пять погружных нагревателей для воды, один за другим.

Лучший погружной водонагреватель (ведро) - Обзоры на 2021 год

Лучший в целом: Погружной водонагреватель DuoHapy

Проверить цену

Это устройство попало в верхнюю часть списка, так как оно представляет собой прекрасную технологию. Он нагревает воду в 20-литровом ведре менее чем за пять минут, а также имеет защитные приспособления, что делает его лучшим погружным водонагревателем.

Характеристики водонагревателя

Погружной водонагреватель DuoHapy - это бытовой прибор мощностью 1500 Вт, способный на мгновение нагреть пятигаллонный контейнер с водой.Устройство имеет функцию безопасности, которая автоматически отключает нагреватель, когда он достигает 70 градусов по Цельсию.

Нагревательный стержень изготовлен из нержавеющей стали, имеет прочный толстый кабель питания, цифровой термометр и весит 1,75 фунта, что делает его относительно легким.

После длительного использования стержень может побелеть, и стальной шарик, входящий в комплект поставки, используется для очистки устройства. К устройству DuoHapy прикреплен белый кабель и желтый наконечник и верхняя часть с нагревательным стержнем с перфорацией.

Правила техники безопасности

Для использования этого погружного водонагревателя необходимо полностью погрузить нагревательный стержень и индукционный термометр в воду. После того, как вода нагреется, перед использованием убедитесь, что питание отключено, чтобы избежать поражения электрическим током.

Кроме того, при использовании этого водонагревателя обязательно используйте независимую розетку, чтобы предотвратить возгорание. Наконец, пожалуйста, не прикасайтесь к обогревателю, когда он включен, и не используйте устройство более трех часов непрерывно.

Плюсы
  • Этот отопительный прибор универсален и может использоваться для нагрева воды в различных емкостях, в том числе в ваннах, ведрах и неглубоких резервуарах.
  • Функция безопасности, которая автоматически отключает устройство при достижении определенной температуры, - это энергосбережение.
  • Он легкий, поэтому его можно использовать в качестве переносного погружного обогревателя, когда вы выходите из дома.
Минусы
  • Это устройство может быстро нагреть только небольшие объемы воды - если объем превышает десять галлонов, то для нагрева воды потребуется много времени.
Procuring gen

Погружной водонагреватель DuoHapy нагревает воду в нескольких сосудах, что делает его универсальным технологическим элементом. А одна штука продается по цене всего 25 долларов. Если вы будете следовать инструкциям и позаботитесь о предмете в соответствии с инструкциями, вы будете использовать его в течение очень долгого времени.

Второе место: Kingwork Water Heater

Проверить цену

Как второй лучший водонагреватель в этом руководстве, он может использоваться в качестве погружного нагревателя для ванны, Kingwork с впечатляющим послужным списком.Поэтому читайте дальше, чтобы определить, почему он заслуживает второго места в этой статье.

Характеристики водонагревателя

Этот водонагреватель Kingwork, который можно использовать в качестве обогревателя для ванны, имеет высокую скорость нагрева с мощностью 1000 ватт при напряжении 120. Он предназначен исключительно для воды и нагревает пятигаллонный контейнер для воды. мгновенно.

Устройство имеет функцию автоматического отключения питания, которая отключает устройство при тепловой перегрузке, превышающей 190 градусов по Фаренгейту.Он также имеет режим энергосбережения, в котором нагреватель отключается, когда температура воды достигает максимума, и включается, когда она опускается ниже требуемой.

Нагревательный стержень имеет покрытие из нержавеющей стали, которое снижает вероятность случайного контакта с нагретым стержнем. Охватывающий слой содержит отверстия, чтобы тепло от нагревательного стержня достигало воды.

Шнур, прикрепленный к прибору, имеет длину 5,9 футов и имеет водонепроницаемое внешнее покрытие, прикрепленное к прозрачной вилке, которая загорается при включении.Аппарат весит 2,12 фунта и доступен в серебре. После покупки вы получаете гарантию сроком на один год.

Правила техники безопасности

Сначала поместите устройство в воду, а затем включите его. И пока он используется, в нагреваемой воде не должны находиться люди или животные. Также убедитесь, что нагреваемая вода может быть помещена внутрь емкости, когда она достигнет точки кипения.

Плюсы
  • Это универсальный предмет, который можно использовать для разных целей.
  • Защитный кожух из нержавеющей стали - похвальное дополнение, обеспечивающее безопасность человека, использующего устройство.
  • Функция энергосбережения помогает экономить энергию и даже время.
  • Стандартный тип проводки США, внесенный в список UL, защищен от поражения электрическим током, так как он содержит заземляющий провод.
Минусы
  • Если вы используете его в большом бассейне с водой, он долго нагревается.
Procuring gen

Этот погружной водонагреватель Kingwork получил очень похвальные отзывы от клиентов по всему миру, потому что он выполняет свою работу.

Моноблок продается по цене около 38 долларов США, и в зависимости от вашего местоположения может быть добавлена ​​стоимость доставки. В целом это устройство, заслуживающее своей позиции в этом рейтинге.

Альтернатива: погружной водонагреватель Gesail

Проверить цену

Альтернативным погружным водонагревателям для быстрого старта является устройство Gesail. Ниже объясняется, почему это первая из альтернатив.

Характеристики водонагревателя

Похоже на деталь Kingwork с защитным покрытием от ожогов на нагревательный стержень с перфорацией.Это устройство также имеет автоматический переключатель включения и выключения, который работает для экономии энергии при поддержании постоянной температуры воды.

Может использоваться для нагрева воды в металлическом, деревянном или пластиковом ведре. Вы также можете использовать его для подогрева воды в детском пластиковом или резиновом бассейне, ванне и тазу. Но его никогда не следует использовать в чайнике для воды.

Преимущество, которое они имеют перед Kingwork, заключается в том, что мощность составляет 1500 Вт. Напряжение равно 120 и работает при уровне тока 1,25 А.Термостат имеет автоматическое отключение по соображениям безопасности, а розетка сертифицирована UL с заземлением.

Длина шнура составляет 5,9 футов, а провода внутри покрыты водостойкой резиной. На вилке есть индикатор питания, информирующий о том, что устройство работает. Одно устройство весит 1,9 фунта и доступно в серебристом цвете с черным проводом.

Правила техники безопасности

Если вы собираетесь нагреть воду в ванне или детском бассейне, убедитесь, что вода нагревается в первую очередь, а не пока вы находитесь внутри.Это вас не шокирует, но все же небезопасно. Вы должны полностью погрузить в воду часть, покрытую нержавеющей сталью, которая окружает устройство, чтобы она работала, и правильно нагрейте воду.

Pluses
  • Этот прибор отлично подходит для нагрева воды в бассейнах разного размера.
  • Функции безопасности могут спасти жизнь и сэкономить электроэнергию.
  • Добавка против ожогов также заслуживает похвалы.
Минусы
  • Если вы не поместите всю деталь из нержавеющей стали в воду, вы прибегнете к сухому нагреву, который может быстрее испортить ваш прибор или привести к его отключению до того, как он нагреет воду.
  • С помощью этого устройства нельзя нагреть воду до точки кипения.
Procuring gen

Розничная цена этой детали составляет примерно 40 долларов. Это немного дороже, чем погружной водонагреватель Kingwork, но мы можем сказать, что это разница в мощности. Практически во всем остальном эти два устройства имеют схожесть. Настолько, что если вы не можете найти одно, переходите к другому.

Альтернатива: Водонагреватель Outerdo

Проверить цену

Этот погружной водонагреватель напоминает DuoHappy своим белым кабелем, желтым наконечником и верхом.Несмотря на сходство, есть несколько отличий, которые делают эту вещь хорошей альтернативой.

Характеристики водонагревателя

Это мощность 2000 Вт и 120 В, которая нагревает 5 галлонов воды быстрее, чем большинство погружных нагревателей для ванн. В верхней части нагревателя есть индикатор питания, который горит красным, когда устройство нагревается. Нагревательный стержень заключен в корпус из нержавеющей стали с несколькими отверстиями; есть сливные отверстия.

Вы можете использовать этот обогреватель в пластиковой ванне, пластиковом ведре, бочке, керамической ванне, детском бассейне и термосе.Плюс белый с толстым медным шнуром, который проводит много электричества, и он не горит.

Правила техники безопасности

Как и другие устройства, подключайте это устройство к независимой розетке, чтобы избежать перегрузки общей розетки. Никогда не используйте погружной водонагреватель, пока используете воду. И всегда отключайте устройство от сети перед тем, как вынуть устройство из воды.

Плюсы
  • Шнур, прикрепленный к устройству, длинный, а водонепроницаемое покрытие делает его идеальным для использования в помещении и на улице.
  • Простая процедура использования.
  • Имеет привлекательный эстетический вид, а функция защиты от скальпирования заслуживает похвалы.
Минусы
  • Одним из основных недостатков является то, что вы не можете использовать это устройство в течение длительного времени. Если вы используете более трех часов, вы можете сократить срок службы вашего погружного водонагревателя.
  • Поскольку он может работать только ограниченное время, он может нагревать только небольшие объемы воды.
Производство

Розничная цена за штуку в большинстве торговых точек составляет 25 долларов.Это легкий предмет, который делает его практичным водонагревателем, который можно носить с собой во время поездок и путешествий. Это также отличная альтернатива, которая выполняет свою работу и находится в доступном ценовом диапазоне.

Альтернатива: Водонагреватель Loutytou

Проверить цену

Наконец, у нас есть водонагреватель Loutytou, который также является частью многих потрясающих портативных погружных нагревателей, представленных прямо сейчас на рынке. В следующих разделах подробно описывается этот продукт.

Характеристики водонагревателя

В отличие от любого другого погружного водонагревателя, обсуждаемого в этой статье, этот имеет пластиковое бежевое внешнее покрытие с прикрепленным к нему удлиненным черным шнуром длиной 1,8 метра, сделанным из прочного силикона, устойчивого к высоким температурам. Это устройство мощностью 1600 Вт и 120 вольт, которое нагревает минимум 5 галлонов воды.

Нагревательный элемент из нержавеющей стали с отличной устойчивостью к ржавчине. Этот водонагреватель можно использовать только для ведер, ванн, детских бассейнов, но не для фляг, чайников или кувшинов.Этот погружной водонагреватель весит всего 700 грамм.

Правила безопасности

Вся бежевая часть и несколько дюймов силиконовой проволоки полностью погружены в воду для правильного использования этого устройства.

Это предотвратит сухое горение, которое сократит срок службы устройства. Никогда не подключайте два водонагревателя к одной розетке и всегда отключайте водонагреватель перед тем, как вынуть его из воды.

Плюсы
  • Пластиковое покрытие нагревательной нити помогает обеспечить вашу безопасность.
  • Это легкий предмет, который можно использовать во время поездок и лагерей.
  • Имеет низкое энергопотребление.
  • Легко в эксплуатации
Минусы
  • Вилка не имеет заземляющего провода. Вы должны быть осторожны, чтобы не получить удар током, когда вы отсоединяете его от стены.
Procuring gen

Розничная цена этого устройства составляет примерно 39 долларов США. Это безопасно; он работает, и, безусловно, достойная альтернатива. Самое приятное в этом устройстве то, что вы не будете гореть при контакте с пластиковой частью.

Часто задаваемые вопросы по погружным водонагревателям

Безопасен ли погружной водонагреватель?

Да, но вы должны соблюдать правила техники безопасности в отношении последнего. Некоторые советы заключаются в том, что вы полностью погрузите нагревательный элемент в воду. Вторая подсказка - подключить машину к независимой розетке, чтобы предотвратить электрические разряды, которые могут привести к пожару.

Третий указатель - никогда не использовать воду, поскольку она нагревает, и это включает в себя любую часть вашего тела, частично или полностью.

В-четвертых, убедитесь, что емкость может удерживать воду даже во время кипения. Пятое правило - отключать прибор от источника питания, прежде чем поднимать его из воды, и, наконец, всегда размещать воду для отопления и нагреватель после использования подальше от детей и домашних животных.

Как работают погружные водонагреватели?

В зависимости от типа установки они будут работать по-разному. Но в целом они используют два основных научных процесса для передачи энергии из одной формы в другую.Первый - это проводимость, а второй - обычная передача энергии.

Согласно правилам, энергия передается непосредственно от нагревательного элемента к воде, окружающей устройство. А в обычном случае более горячие молекулы воды движутся к поверхности воды, а более холодные молекулы падают на дно.

Этот цикл движения молекул горячей воды вверх и падения молекул холодной в конечном итоге выравнивает температуру молекул. И когда это произойдет, вода уже станет горячей.

Некоторые интеллектуальные обогреватели автоматически отключаются в этот момент, но те, у кого нет этой технологии, будут продолжать нагревать воду выше точки кипения. Для второго вида нагрев воды должен производиться под присмотром.

Как долго погружной нагреватель сохраняет воду горячей?

Если на улице теплая погода, вода будет оставаться более горячей в течение длительного времени.

А если на улице холодно нагретая вода, то остывает быстрее. Некоторые погружные водонагреватели имеют функцию включения и выключения цикла, которая включается, когда вода падает до определенной температуры, и выключается, когда она превышает определенную температуру.

Этот механизм включения и выключения будет работать и работать, пока устройство подключено к источнику питания. По общему признанию, погружные водонагреватели с этой функцией будут сохранять воду более горячей дольше, чем те, которые этого не делают.

Сколько стоит эксплуатация погружного водонагревателя?

Стоимость всегда будет зависеть от того, как часто вы используете устройство, в течение какого времени и потребляемой мощности устройства. Другими факторами являются колебания температуры воды и окружающей среды.Те, у которых есть термостаты, потребляют меньше, а значит, экономичнее.

Поскольку разные погружные нагреватели имеют разную мощность в ваттах, они будут использовать разную мощность. Но вот приблизительная оценка; Предположим, у вас есть погружной нагреватель мощностью 3000 Вт, и вы используете его в среднем 120 минут в день; это составит 1,9 доллара в день и примерно 12,33 доллара в неделю.

Заключение

В заключение, теперь, когда у вас есть пять предметов, которые вы можете использовать в качестве погружного нагревателя для ванны, ведра, детского бассейна или тазика, мяч на вашей площадке.

Это действительно легкая задача, поскольку пять рассмотренных выше отлично справятся с нагревом воды, которую вы можете использовать, чтобы принять ванну, мыть посуду или даже убрать в доме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
