Монтаж автоматики для распашных ворот: основные правила и нюансы

Ворота на въезде во двор или участок изготавливают в разных модификациях. Распашным воротным панелям любой величины можно придать благородный и привлекательный вид. Обшивку можно сделать из любого материала, это может быть металл, дерево, сэндвич-панели, профлисты и современные виды пластика. Для большего соответствия современности, распахивающиеся ворота оснащают автоматикой. Проведя самостоятельно монтаж автоматики для распашных ворот, любой владелец значительно повышает комфортность своей жизни, а также сохранность своего имущества за счет работы электроники, из которой и состоит автоматика распашных ворот.

Распахивающиеся ворота, оснащённые автоматикой

Разводка электрических проводов и кабелей

Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.

Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.

Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.

Установка приводов распашных ворот

Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.

Открывание створ внутрь двора

Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.

Крепление привода к полотну ворот

Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.

От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.

При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.

При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.

Внимание! Крепежные части на приводах имеют определенный люфт, это делается специально для удлинения срока службы в различных условиях.

Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

Ниша в столбе для установки линейной автоматики

Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.

Распахивание створ ворот на улицу

Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.

Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.

Установка автоматики в нише столба

Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.

Автоматизация процесса управления движением створ

Предполагая установку автоматики, следует изначально строить распашные ворота с учетом монтажа того или иного привода согласно сопутствующим комплектацию схемам.

При подборе автоматики к готовым распашным воротам стоит обратить внимание:

  • На ширину створок, их вес, парусность под действием ветра, и другие обстоятельства.
  • Воротные панели выставляют четко в горизонтальном и вертикальном направлениях. Кроме того, регулируют легкость хода. При выполнении этих условий автоматика будет работать без сбоев долгие годы.
  • Определяются с направлением открывания воротных панелей – во двор или на улицу.

Многофункциональный блок

Закрепление коробки блока управления на вертикальную поверхность происходит при отключенных внешних проводах питания и коммуникаций. Это положение касается всех элементов монтируемой автоматики.

Внимание! Подключение электропитания при монтаже элементов автоматики производится в последнюю очередь.

Установка приемника, программирование пультов

Приемник, обеспечивающий прохождение сигналов управления, устанавливается в специальном разъеме на плате управления. Также там устанавливают несколько перемычек, дающих возможность впоследствии тестировать приводы:

  • Перемычка 2-1 ставится, когда не пользуются кнопкой «Стоп»;
  • Перемычка 2-С1 ставится, когда не пользуются фотоэлементами.

Кстати, подключение фотоэлементов происходит в последнюю очередь, потому на этих контактах должна стоять перемычка. После подсоединения приёмника программируется пульт ДУ по этапам, указанным в инструкции.

Подключение фотоэлементов и сигнальной лампы

Фотоэлементы устанавливаются на специальных столбиках или в местах, предусмотренных при планировке распашных ворот. После этого они подключаются по схеме, сопровождающей оборудование, к плате управления. То же самое проделывается и с сигнальной лампой.

Блок подключения фотоэлементов

Фотоэлементы, как правило, устанавливаются на высоте от 50 до 70 см. Главное назначение фотоэлементов — уберечь от повреждения автомобиль в том неожиданном случае, когда автомобиль остановился в проеме ворот, и нужно избежать ситуации, чтобы ворота при закрытии не ударили его.

Стойки для фотоэлементов

Иногда устанавливают две пары фотоэлементов – одна работает в момент открывания, а другая — при закрывании, чтобы гарантировать защиту от движущихся створок.

Фотоэлементы

Программирование автоматического закрывания ворот

Функция автоматического закрытия ворот состоит в том, чтобы после 20 секундной паузы в открытом положении, закрыться без дополнительной команды. При этом владельцу ворот хочется, чтобы они двигались по нажатию кнопки, то есть следует перейти в полуавтоматический режим. В инструкции есть описание действий для перепрограммирования, или существует переключение в нужный режим.

Монтаж элементов безопасности автоматических ворот

Источник: http://rusograda.ru/vorota/montazh-avtomatiki-dlya-raspashnyx-vorot

www.breegs.ru

Установка автоматики на распашные ворота за пару часов

Удобные распашные ворота – это наиболее часто используемая конструкция для самых различных ограждений, ее очень просто собрать своими руками, применяя относительно недорогие материалы. Подобные ворота могут иметь одну либо две створки, раскрываться наружу или внутрь, иногда ставится небольшая, но удобная калитка для регулярного использования. Чтобы повысить комфортность использования, на створки можно монтировать специальные автоматические приводы, позволяющие раскрывать их при необходимости, не выходя из автомобиля. Автоматы можно установить наружу створки, под землей и другими способами.

Автоматические ворота очень удобны в использовании, Вам не придется выходить из машины, чтобы открыть их.

Выясним, какие типы автоматических приводов применяются для распашных ворот, как именно их можно смонтировать, от чего зависит выбор той или иной модели.

Варианты открывания распашных ворот

Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:

Самые распространенные приводы – это линейные автоматические, которые работают по принципу поступательного движения.

  1. Классический вариант – распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.
  2. Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.

Приводы для распашных ворот

Монтаж линейного привода для распашных ворот осуществляется легче, чем монтаж рычажкового привода

Сегодня для распашных ворот применяются приводы нескольких типов: линейные и рычажковые. Самые распространенные – это линейные автоматические, которые работают по принципу поступательного движения. Рычажковые применяются в том случае, когда монтаж линейных сложен и не оправдан. Есть и другой тип – приводы с подземной установкой, которые предварительно заглубляются в землю, такой вариант более эстетичен, но и сложен, применяется он крайне редко, только в тех случаях, когда необходимо сохранить внешний вид всего архитектурного ансамбля. Обычно такой метод применим для больших загородных особняков.

У распашных ворот калитки чаще всего устраиваются отдельно, но они также могут быть встроены в полотно распашных ворот, обычно их ширина около 1 м.

Для простых дачных участков намного проще и дешевле использовать самые обычные линейные механизмы.

Выбор автоматики зависит не только от типа ворот, но и от их массы, ширины створок. Подходить к выбору следует достаточно серьезно, так как правильно подобранные приводы будут служить долго и надежно, без перебоев.

При покупке автоматики необходимо обращать внимание на такие основные характеристики:

  • максимальный уровень нагрузок. Этот показатель зависит от массы створок, их ширины. На такой фактор оказывает значение материал изготовления распашных створок, самый лучший вариант – это профнастил;
  • интенсивность эксплуатации, т.е. как часто будет использоваться автоматика для ворот. Если ее планируется редко применять, то можно приобретать автоматику, которая рассчитана на 50% эксплуатацию. Но если предполагается использовать ее постоянно, то лучше покупать привод, предназначенный для 100% использования;
  • время для открывания створок. Срок, который необходим приводу для открытия створок, исчисляется в секундах, он показывает, насколько быстро ворота раскроются на 90 градусов. Такой показатель различный у отдельных моделей, подбирать следует именно то, что вам подходит больше всего;
  • максимальная длина хода, угол открывания. Первый показатель используется только для линейных приводов. Эти значения показывают, насколько такая автоматика способна создавать комфортные условия для использования.

Автоматика: установка своими руками

Перед тем как начать монтаж автоматического привода для распашных ворот, необходимо проверить, насколько плавно и свободно ходят створки. Это важное условие, обеспечивающее работоспособность всей системы. Если створки нормально не открываются, то следует сначала найти причину этого, после чего только начинать уже установку привода. Обычно причина такого неприятного явления лежит в том, что столбы перекошены либо створки имеют несмазанные петли.

Также проверяем, хватает ли места, чтобы створки открывались и закрывались на необходимый угол, чтобы не повышать нагрузки на электрический привод (если не обеспечить все приведенные условия для распашных ворот, то привод может просто сгореть).

Начинаем с того, что к столбам привариваем специальные монтажные пластины. Лучше всего, если предварительно устроить закладные, это сильно облегчит дальнейшую работу. Створки распашных ворот открываем на 90 градусов, после чего, выдерживая расстояние в 720 мм между центрами пластин, привариваем второй кронштейн к створкам. Теперь можно приступать к монтажу автоматики. Конкретные условия установки зависят от варианта выбранного привода, здесь же описываем монтаж для автоматического привода Came ATI 3000.

Сначала надо разблокировать привод при помощи специального пластикового ключа, приведя его в состояние ручного режима. Все латунные втулки надо тщательно смазать, после чего установить кронштейны для привода. Снова проверяем плавный ход распашных ворот. Правильная установка автоматики обеспечивает плавный, ровный ход без толчков. Если после крепежа привод не запускается либо идет рывками, значит, необходимо проверить, все ли правильно сделано.

Схема установки распашных ворот

После этого блок управления двигателем надо прикрепить к стене при помощи дюбелей, автоматика подключается согласно поставляемой в комплекте схеме. На двигатель надевается пластиковая крыша, прикручивается обычной отверткой защитный кожух. Таким образом устанавливаем привод для открывания распашных створок внутрь, для обеих створок проходящий провод W будет общим. Теперь устанавливается плата в специальный разъем красного цвета, переключатель «1» ставится в положение «выключить», переключатель «2» – в положение «включить». Теперь подключается питание к красным разъемам, фиксируются проволочные перемычки между соответствующими контактами.

Далее установка автоматики заключается в том, что необходимо вставить программирование для брелоков, согласно схеме, идущей в комплекте.

Заключительные этапы монтажа

После монтажа надо проверить работоспособность привода, при этом все створки должны двигаться в правильном направлении. Если этого не происходит, значит, при подключении провода были перепутаны местами. Необходимо это исправить, после чего распашные ворота будут нормально открываться и закрываться.

Дополнительно можно установить специальные фотоэлементы для открывания, ограничители хода для створок ворот. Это необязательные опции, но они значительно облегчат использование привода под распашные ворота.

Сегодня одной из самых простых и удобных конструкций являются распашные ворота, которые могут иметь одну или две створки, место для небольшой калитки. Сделать такую конструкцию можно и своими руками, но, чтобы облегчить ее эксплуатирование, рекомендуется установка электрического привода, позволяющего в автоматическом режиме открывать створки ворот, при необходимости блокировать.

zavorota.ru

Приводы для распашных ворот: виды и тонкости монтажа


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Установка автоматики на створы распашных ворот – дело достаточно ответственное, которое отпугивает большинство неопытных людей, которым нужны приводы для распашных ворот. Технология установки — довольно трудоёмкое дело, которое потребует аккуратности вплоть до педантичности, и знаний о работе монтируемого оборудования.

Пример автоматических распашных ворот

Распашных ворот в нашей стране установлено значительное больше, чем остальных типов, так как они просты в эксплуатации и повышают комфортность жизни наших автовладельцев.

Основные факторы выбора привода для ворот

Существует несколько показателей для выбора конструкции распашных ворот, в основном от них зависит выбор того или иного типа автоматики:

  • Вес створа является основным фактором. Его указывают на каждом комплекте приводного устройства. На эту величину оборудование и рассчитано конструкторами.
  • Площадь створа распашных ворот. По ней рассчитываются действующие на конструкцию дополнительные ветровые нагрузки. При выборе следует обратиться за консультацией к специалистам, занимающимся реализацией автоматики для ворот.
  • Легкость хода распашных створок очень важно для владельцев, так как прикладывание ощутимых усилий при многоразовом открывании или закрывании, способствует быстрому износу автоматики. При открывании створок с большим усилием, следует поискать причины этого в перекосе опорных столбов или в отсутствии смазки в петлях.
  • Климатические условия, особенно зимой, когда мороз, снег и обледенение, создают довольно сильное сопротивление движению створ, учитывая это, рекомендуется двигатель выбирать с запасом мощности, чтобы избежать неприятностей и в стужу не открывать двери для машины вручную.
  • Частота эксплуатации привода – это среднее число полных циклов движения створок ворот в единицу времени. Параметр интенсивности равный 30% бытовом смысле означает вполне нормальную нагрузку.

Подготовка к монтажу

Перед началом установки привода для распашных ворот следует изучить инструкцию, которая находится в комплекте электропривода, также надо знать «Правила эксплуатации и безопасности».

Работы начинаются с проверки качества установки ворот. Они должны быть установлены с выполнением всех правил, строго вертикально с достаточным заглублением, и иметь в столбе закладные элементы, к которым будут крепиться или навешиваться воротные полотна или створы. Когда устранены все недостатки, можно начинать монтаж автоматики к опорным столбам

Внимание! В зависимости от направления открывания створ — наружу или вовнутрь объекта, тип привода и его расположение изменяется.

Типы автоматических приводов ворот

Рычажная и линейная конструкции автоматики

Для распашных ворот, в зависимости от конструкции и разнице в принципах действия, различаются три типа автоматических устройств.

Линейные, или червячные, конструкции работают надежно, занимают мало места и более дешевые. Принцип действия заключается в удлинении или укорачивании штока, который приводится в движение червячной передачей. Для установки подходят металлические профилированные трубы или швеллера, используемые в качестве опорных столбов.

Линейный электропривод на кирпичных столбах

Рычажные устройства работают по принципу действия человеческой руки. Удлиненный рычаг, составленный из двух частей, соединённых подвижным шарниром. Приводы из рычагов работают почти безотказно, только, к сожалению, занимают место, и иногда не подходят по дизайну.

Показанный на снимке пример установки привода в зимнее время потребует очистки от уплотнившегося снега или обледенения.

Рычажный привод

Подземные приводы представляют собой особые виды рычажных механизмов. Двигатель такого привода спрятан в герметической коробке из стали, забетонированной в полу проема. Снаружи остается только рычаг, который снизу крепится к воротному полотну.

Подземный рычажный привод

Подобные приводы устанавливаются на объектах, где важна скрытность размещения какого-либо оборудования. Чаще всего, этого требует изысканность дизайна. У подземных приводов есть дополнительный плюс, они способны открывать створы на угол более 120°.

Схема размещения подземного привода

Этапы установки электропривода

После того, когда подготовлен фронт работ, подготовлены все инструменты и материалы, которые могут потребоваться при монтаже, приступают к работе.

Разметка мест креплений

Все размеры, необходимые для установки в зависимости от приобретённой вами автоматики для открытия ворот, указаны в сопровождающей оборудование инструкции-вкладыше. Очень важно выполнять рекомендуемые заводом размеры. Самые маленькие погрешности в измерениях, пусть даже в мм, могут повлиять на лёгкость хода ворот, или приведут к снижению качества скольжения штока, что приведёт к росту механического усилия.

В целях сохранения безопасности уличного движения и прохождения пешеходов по улице вдоль проезда во двор, рекомендуется устанавливать вариант оборудования для ворот с установкой внутри двора и открыванием створ вовнутрь двора.

Рабочее пространство начинают размечать с отмеривания указанных в инструкции расстояний и размеров, и нанесением их карандашом на места расположения двигателя на опорном столбе и ответной планки на створе ворот.

При составлении проекта оформления проезда во двор или гараж, следует иметь в виду уже выбранную автоматику. Если не учитывать особенности конструкций приводов, может получиться так, что для перемещения створок установленных посередине большого кирпичного столба, неудачно выбранным линейным приводом придётся создавать выемку в опоре. И, возможно, даже поменять на рычажную автоматику, которая, к сожалению более громоздкая.

Червячный привод, закреплённый в нишах столбов

Монтаж электропривода

В стандартном комплекте привода автоматики имеется специальный кронштейн, который приваривают к закладной или закрепляют прямо на опорный столб, разумеется, если он из стали. Кронштейн может обхватывать столб и стягиваться болтами, дополнительно можно сделать крепление шурупами.

Закрепление кронштейна на столбе

После установки двигателя и закреплении тяги следует обязательно проверять горизонтальность их размещения, затем можно приступить к прокладке проводов.

Прокладка электрических проводов

При продуманной установке опорных столбов провода размещают внутри них и прокладывают их в изолирующих трубках, размещая в других местах. Если при установке ворот не было такой возможности, то в местах, где должны быть заложены провода, закладывают шпагат, чтобы иметь возможность при монтаже, привязав за него провод или кабель, протянуть его в нужное пространство. Процесс подсоединения жил к клеммам в настоящее время достаточно прост, все клеммники оснащены зажимными устройствами. Устанавливать провода следует, ориентируясь по указаниям, размещённым инструкции.

После установки аппаратуры следует проверить качество и бесшумность хода, и четкость срабатывания автоматики. И только после этого окончательно фиксировать все крепежи и закрыть устройство крышкой.

Проводка электричества

Если при установке все операции были проведены верно, согласно размерам, указанным в инструкции, то гарантировано не возникнет неприятностей с закусыванием штока, и автоматизированный привод будет работать, как часы.

Часто дополнительно устанавливают специальные фотоэлементы для контроля над безопасностью движения створ, концевые выключатели для ограничения хода панелей ворот. Эти опции дополнительные, но они значительно совершенствуют работу привода распашных ворот.

Размещение объектов автоматики

Монтаж автоматики для распашных ворот

rusograda.ru

Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

  • Toona;
  • Wingo;
  • Hyppo;
  • PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

  • Дрель;
  • Рулетка;
  • Молоток;
  • Изолента;
  • Шуруповёрт;
  • Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.



zaborlike.ru

пошаговая инструкция на века с приводом и автоматикой

Монтаж и установка распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

  • экономически, монтаж получается очень выгодным;
  • скорость установки увеличивается в несколько раз;
  • появляется возможность замены или ремонта;
  • самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

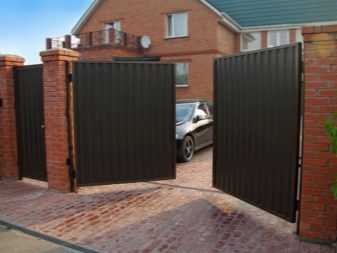

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как происходит монтаж приводов для распашных ворот – на что стоит обратить внимание при установке

Наличие автоматики в конструкции распашных ворот гарантирует удобство и комфорт эксплуатации. Отметим, что сегодня автоматика предлагается в ассортименте, установить ее можно самостоятельно, но лучше доверить работу специалистам, которые гарантированно выполнят все поставленные задачи с учетом требований и норм. Комплект предусматривает наличие замка разблокировки, блока управления, сигнальной лампы, системы безопасности.

Виды приводов, которые устанавливаются на распашные ворота

  1. Линейный. Эти приводы пользуются наибольшим спросом, главное их преимущество заключается в доступной стоимости. Выбор на них останавливают, поскольку отсутствуют сложности при установке и не требуется дорогостоящее обслуживание во время эксплуатации. Принцип работы заключается в следующем. Вдоль направляющей осуществляется движение гайки за счет прикладываемой силы со стороны винта, энергия вращения двигателя преобразуется в линейное передвижение, благодаря которому осуществляется закрывание/открывание конструкции.

    Долговечность эксплуатации обеспечивается, если в конечных точках циклов будет осуществляться замедление хода, прежде чем сработает конечный выключатель. Эта функция выполняется за счет работы установленного блока управления.

  2. Рычажные. Во время работы обеспечивается плавность работы конструкции. Принцип функционирования основан на вертикальном валу, на который редуктором передается образующаяся энергия от двигателя. На имеющемся валу, фиксируется кривошип, через рычаги происходит перемещение конструкции. Рассматриваемые приводы в своей конструкции имеют конечный выключатель.

Установка автоматики

В рамках подготовительных работ делаются закладные, для этого при строительстве в столбы из кирпича закладывается труба, профиль сечением 10х10 см. После этого к трубе приваривается арматура. На следующем этапе выводится 3 закладные под профиль, размером 60х30 мм на столбике к которому привариваются петли предназначенные для створок ворот. Отметим, что закладные располагаются на той же высоте, на которой будет производиться установка привода.

После выполнения всех подготовительных мероприятий можно приступить к монтаже автоматики. На раму конструкции приваривается один кронштейн, а второй на закладную к столбу. При выполнении работы важно четко соблюдать и учитывать все требования, если будут допущены ошибки, автоматика будет работать некорректно. Особое внимание необходимо уделить качеству используемых проводов, они должны быть качественными и целыми.

Выполнить установку автоматики на распашные ворота можно попробовать самостоятельно, но отметим, что эта работа требует ответственного подхода и соблюдения ряда требований. Поэтому если вы не уверенны, что сможете сами справиться с данной работой, то обращайтесь к опытным мастерам, которые все выполнят быстро, а главное качественно и правильно, благодаря чему эксплуатация ворот многие годы будет радовать безопасностью, стабильностью и надежностью.

vorota-goroda.ru

механизм электропривода Came, комплект для автоматического открывания и закрывания в арке, отзывы о приводе

Автоматизация в современном мире стала настолько развитой, что даже ворота больше не требуется открывать и закрывать своими руками. Для данного действия достаточно иметь дистанционный пульт. Управление воротами с его помощью производится из дома или автомобиля. Многие люди решили оборудовать свой двор подобным решением, но для этого необходимо изучить принцип работы автоматики для распашных ворот, ее плюсы и минусы.

Особенности

Монтаж автоматизированных распашных ворот считается крайне сложным мероприятием, для которого важна предельная точность, аккуратность и соответствующая квалификация. Многие компании занимаются реализацией данной продукции, предлагая уже готовые изделия. Если вы располагаете достаточной суммой денежных средств, лучше приобрести электропривод у специализированного производителя, а не изготавливать самодельное устройство.

Если монтаж створок – это легкая задача, с которой способен справиться каждый человек, то автоматика для распашных ворот должна устанавливаться с соблюдением многочисленных требований и условий.

Привод для автоматизированных распашных ворот обладает особенностями, которые необходимо учитывать при установке:

  • расположение створок относительно столба;
  • принцип открывания ворот. Существует конструкция с открытием внутрь или наружу;
  • использование опор для створок в случае, если устройство системы применяется без концевого выключателя.

Если вы решите пренебречь любым из данных показателей, в будущем произойдет отрыв крепления от створок или электродвигатель может выйти из строя. В автоматике для ворот присутствует несколько электроприводов, которые осуществляют свою работу за счет специальной платы. Такое решение понижает шансы на успешную установку автоматики человеком без соответствующей квалификации.

Конструкция распашных ворот отличается длительным сроком службы, прочностью и универсальностью. Механизму свойственна неприхотливость в уходе и простота, а ворота открываются со скоростью до 15 секунд. При монтаже следует учитывать, что не допускаются даже незначительные препятствия в зоне открытия ворот. При столкновении с барьером механизм может заклинить. Поэтому нужно позаботиться о чистоте площадки.

Чтобы исключить возникновение неисправностей, потребуются своевременные профилактические работы. Не забывайте смазывать все необходимые детали и не прикладывайте усилия при открытии или закрытии створок.

Если ваше устройство вышло из строя, подходите к вопросу ремонта ответственно.

Плюсы и минусы

Подобная конструкция пользуется популярностью, так как она выдерживает постоянную эксплуатацию, что допускает установку на участках с интенсивным движением. Если на механизм возлагается большая нагрузка, ворота оснащаются усиленными элементами. Такая ограда считается оптимальным вариантом для территорий, где невозможно обустроить ворота откатного типа.

Автоматическая система для распашных ворот обладает следующими достоинствами:

  • вы можете установить автоматику на ограниченной площадке. Данное качество обусловлено особым устройством системы, которая не ограничивает въезд и выезд транспортных средств, работая на минимальной площадке перед створками. Сама воротная конструкция может занимать большую территорию;
  • доступная стоимость продукции, если производить сравнение с другими типами систем;
  • существует два типа открытия: наружу или внутрь двора;
  • подземный электропривод отличается широким углом открытия, который составляет 180 градусов;
  • большой выбор технического оснащения, которое учитывает различные варианты конструкций здания.

Несмотря на многочисленные достоинства, устройство обладает и некоторыми недостатками:

  • такая автоматика относится к устаревшему типу конструкций;
  • оборудование может провисать. Чтобы устранить данный недостаток, потребуется постоянно следить за состоянием петель и столбов. Если пренебрегать процедурой, они будут соприкасаться с землей, что в будущем приведет к неисправности автоматики;
  • небольшой период срабатывания системы запирания.

Ключевые недостатки автоматики относятся к ненадежности столбов, на которые осуществляется навешивание ворот. Такая особенность требует усиления конструкции, что потребует дополнительных материальных вложений. Подобное несовершенство автоматики для ворот компенсируется, если сравнивать их с необходимостью оборудования платформы, роликов и несущей балки под откатные ворота. Цена такой работы будет намного больше, чем затраты на процесс укрепления опор и петель распашной конструкции.

Чтобы установить автоматизированный механизм для секционного ограждения, вам потребуется оснастить ворота специальной конструкцией, которую нельзя эксплуатировать на необорудованной территории. При помощи таких распашных систем вы сможете автоматизировать любые дверцы на участке, потому что большая их часть относится к категории распашных.

Вы можете применять различные материалы для отделки ворот. Конструкция может сочетаться с кованым металлом, металлопрофилем и даже сэндвич-панелями.

Данное качество позволяет получить привлекательное и надежное ограждение, которое будет гармонично сочетаться со стилистикой ваших построек и сада.

Типы

На рынке представлено три типа системы, которые подразделяются на два подвида.

Механизм привода бывает следующих типов:

  • рычажный;
  • линейный. Данный вид разделяется на две категории: гидравлические и электромеханические системы;
  • подземный механизм открывания.

Исходя от параметров ограждения и возложенных на них опций, конструкцию можно разделить на несколько категорий:

  • Бытовая. В ней располагаются устройства, используемые для легких створок загородных домов;
  • Промышленная. В данной категории присутствуют усиленные модели, предназначенные для тяжелого ограждения с интенсивной пропускной системой;
  • Чтобы удлинить линейное оборудование, производителями применяется телескопическая система.

Линейный

Данная конструкция считается самой популярной. Устройство механизма представляет собой короб продолговатой формы, который напоминает своим внешним видом трубу.

В нем присутствует весь механизм системы, комплект которой составляет:

  • привод линейного механизма;
  • электрический двигатель;
  • в составе механизма нет редуктора и рычагов. Подключение девайсов осуществляется при помощи контролирующих блоков и электросети.

Двигатель осуществляет вращение без вспомогательных механизмов. Винт передвигает гайку по резьбовым направляющим. При помощи такого способа происходит трансформация вращательной энергии в перемещение гайки, которая осуществляет воздействие.

Корпус с функционирующими элементами закрепляется на самой створке.

Другой конец корпуса прикрепляется за счет подвижного соединения к опорам.

Существует несколько видов червячного механизма:

  • электромеханический;
  • гидравлический.

Устройство первого типа описывалось ранее. Гидравлическая модель считается наиболее надежной и дорогостоящей. В устройстве присутствует реверсивный гидравлический нанос, работающий от шестерней, которые осуществляют свое действие за счет двигателя.

Насос выпускает гидравлическую жидкость в рабочие цилиндры. Масляная смазка осуществляет давление на манжету, а корпус, прикрепляемый к воротам, выполняет функцию рычага. Он может выдерживать значительный вес и парусность.

Рычажный

Рычажный привод также пользуется популярностью среди поклонников автоматических распашных работ, несмотря на более крупные размеры. Силовой агрегат при помощи шестеренчатого редуктора осуществляет передачу усилия на вертикальный вал. На данном валу прикреплен рычаг, который противоположным концом воздействует на дверцу.

В конструкцию сразу закладывается плавность хода. Энергия силового агрегата при помощи редукторного узла передается к ведущему валу, соединяемому с рычажной передачей. Данные рычаги приводят в движение створки.

Подобная система работает по аналогичному принципу, как планетарный редуктор с двумя рычагами: они сгибаются по подобию локтевого сустава человека.

Подземный

Автоматизированный механизм, устанавливаемый на распашные ворота под землей, считается наиболее дорогим и продвинутым видом продукции. Она обеспечивает воротам привлекательную внешность, так как механизм присутствует под землей. Устройство работает достаточно тихо, что добавляет ему популярности.

Установка гаджета производится в специальный короб, который находится под землей. Он располагается на уровне дороги, прямо под петлями конструкции. Такое решение позволяет сделать конструкцию невидимой даже во время функционирования.

При отсутствии электроэнергии вы сможете открыть ворота вручную, так как в конструкции используются торсионы, которые позволяют осуществить данное действие.

Эксплуатация

При выборе автоматизированной системы часто задаются вопросы о том, как долго будет работать механизм и насколько он надежен. Продукция от зарубежных производителей рассчитана работу в мягком климате в совокупности с грамотных монтажом самой воротной конструкции. Некоторые пользователи считают, что такие изделия в российских условиях будут выходить из строя, но это не так.

Эксплуатация автоматики для распашных работ отличается следующими особенностями:

  • большинство производителей выпускает механизмы, которые направлены на суровый российский климат. В продаже присутствуют специальные серии автоматических систем со вспомогательными устройствами, которые позволяют устранить проблемы, возникающие во время эксплуатации конструкции;
  • срок службы автоматики составляет 7-10 лет;
  • механизм может работать при температуре от -20 до +50 градусов. Существует отдельный тип моделей, которые могут функционировать при -40 градусов. В продаже присутствуют специальные варианты для обогрева устройства;
  • контролирующий блок и привод обладают степенью защиты IP54. Это говорит о достаточной защищенности от влаги, пыли и грязи. Подземная автоматика обладает повышенным коэффициентом IP64 и отличается герметичностью;
  • в работе устройства используется напряжение 24-220 В. Выбор системы, которая работает на 24В, обеспечит безопасное функционирование и большую периодичность циклов. Подобные блоки управления считаются «умными», так как в них присутствуют инновационные разработки по части настройки и безопасности. Однако такая автоматика не подойдет для зашитых створок, так как чувствительные датчики препятствий могут срабатывать от сильного ветра;
  • автоматизированная система, которая функционирует от 220 В, считается более надежным и простым механизмом. Здесь нет современных решений по части безопасности, так как упор делается на механический принцип работы.

Несмотря на разнообразие автоматических систем следует понимать, что данное оборудование относится к категории сложных. Вам потребуется не только грамотный монтаж устройства, но и правильный выбор технических параметров.

Перед приобретением девайса рекомендуется проконсультироваться со специалистами, которые помогут вам выбрать нужное изделие.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны. Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью. Однако если смазать редуктор, он не будет замерзать.

Для обогрева конструкции можно использовать термокабель.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Выбирайте продукцию с питанием 220 В или с термокабелем.

Меры предосторожности

Чтобы обеспечить бесперебойную работу механизма, следует соблюдать меры предосторожности:

  • Усилие системы нужно регулировать, исходя от массы ваших ворот. Слишком большое усилие вызывает значительные нагрузки на узлы, что приводит к быстрому износу. В опциях устройства предусматриваются фотографические компоненты, которые способны реагировать на движение и прекращать работу створок, чтобы не задеть прохожих;
  • Если в конструкции не будет установлена защитная система, при столкновении створки с преградой, произойдет заклинивание. В худшем случае привод может выйти из строя. При помощи защитных датчиков происходит остановка движения, но инерция сохраняется. По этой причине следует правильно выставлять значение усилия;
  • Оборудование автоматических ворот обладает чувствительностью к перекосам. Если происходит неодинаковое открытие створок, защитная система будет воспринимать данное действие в качестве преграды и останавливать работу. По этой причине рекомендуется выбирать усиленные петли;
  • Для значительной массы ворот применяется простой рычажный запор-задвижка механического типа. Такое решение будет гарантировать сохранность конструкции при раскачивании закрытых ворот;
  • Выбирайте комплект, в котором присутствует блокировка приводной шестерни при отключении электричества, несрабатывании механизма и ручном режиме. Блокировка не позволит посторонним лицам открыть ворота. Питающая линия должна изолироваться при помощи труб и оснащаться резервными кабелями;
  • Смазка необходимых элементов значительно продлит срок службы конструкции.

Данные меры предосторожности помогут упростить процесс эксплуатации устройства и предотвратят вероятность поломок.

Советы по выбору

Чтобы ваша распашная конструкция работала качественно, потребуется выбрать самые надежные комплекты.

Выбирая устройство, обращайте внимание на следующие характеристики:

  • автоматический механизм может быть установлен на любой тип распашной конструкции. Выбор следует производить на основе веса конструкции, габаритов опорных столбов, парусности, ширины дверцы и направления открытия – наружу или внутрь, и мощности системы;
  • основным условием для выбора механизма считается парусность зашитых створок, поэтому данный параметр следует учитывать в первую очередь;
  • важное условие – устойчивость к морозам, так как при замерзании привод может заклинить. При сильных морозах лучше приобретать электромеханический привод, который гарантированно откроется при любой температуре. Электрический механизм может в данной ситуации подвести;
  • линейной системе необходимо обеспечить расстояние от края столба до створки в 5-10 или 20-25 см. На выбор влияет ход штока, размеры самого привода, который может задевать опоры;
  • рычажные механизмы способны выдерживать большие нагрузки. Помните о том, что дорогая и мощная линейная система лучше, чем дешевая рычажная;
  • подземные механизмы – самые надежные, но они больше всех склонны к замерзанию;
  • гидравлические линейные устройства способны выдержать нагрузку до 900 кг и интенсивную пропускную систему. Для промышленных объектов лучше выбирать данную систему.
  • выбирая комплекты, обратите внимание на средние показатели каждого типа. Данные качества могут оказать влияние на покупку.

Если вы осуществите грамотный монтаж автоматической системы на свои ворота и будете аккуратно пользоваться механизмом, устройство прослужит вам долго. Выбирайте системы с небольшим запасом мощности, чтобы исключить вероятность неисправностей при повышенных нагрузках.

Периодически следует производить мелкий ремонт изделий, который заключается в смазке элементов и проверке состояния конструкции.

Производители и отзывы

Автоматику для распашных ворот выпускают многие производители. Чтобы сделать правильный выбор, следует изучить обзор популярных производителей и ознакомиться с отзывами покупателей.

Doorhan

Это российская компания, которая занимается производством линейной и рычажной автоматики. Привод данной торговой марки способен передвигать створки, масса которых составляет до одной тонны при максимальной ширине 5 метров.

Согласно отзывам покупателей, автоматическая система способна выдерживать сильные морозы, а двигатель не склонен к перегревам. Большинство пользователей оставляет положительные отзывы о механизме Doorhan, ссылаясь на его качество и бесперебойную работу.

Fadini

Fadini – это итальянский бренд, в ассортименте которого присутствует автоматика любого типа. Оборудование способно выдержать массу створок до двух тонн при ширине до 10 метров. Автоматика работает при температуре до -25 градусов.

Многие покупатели выбирают продукцию данного производителя, так как он предлагает механизмы, разработанные на основе потребностей каждого слоя населения. Однако в суровых условиях, где температура опускается ниже -40, такая автоматика может выходить из строя.

Came

Итальянский производитель Came предлагает самую надежную автоматику для распашных ворот. Торговая марка обладает многолетней историей, в ее ассортименте присутствуют все три типа приводов, которые устанавливаются на ворота. В числе стран, где осуществляется производство автоматики, присутствуют Англия, Италия, Испания, Германия и другие государства.

Покупатели выбирают данный бренд, так как механизм для распашных ворот отличается надежностью, длительным сроком службы и безопасностью. Широкий выбор изделий повышает популярность продукции, так как каждый покупатель может выбрать подходящий для себя вариант.

Nice

Данная торговая марка содержит в своем ассортименте любые типы механизмов для распашных ворот. Отзывы пользователей сообщают, что продукция отлично показывает себя в умеренном и в северном климате. Автоматика радует бесперебойной работой и простыми решениями.

Horman

Horman – это немецкий производитель, который не так давно пришел на отечественный рынок. Ассортимент торговой марки состоит из комплектов любого типа для распашных конструкций. Однако некоторые покупатели оставляют отрицательные комментарии по поводу устройства конструкции, так как в ней присутствует множество электронных компонентов, к которым невозможно подключить элементы от других производителей.

Подробнее о том, как подобрать автоматику для распашных ворот, вы узнаете из следующего видео.

stroy-podskazka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
