Как определить фазу, ноль и заземление самому, подручными средствами?

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у фас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?



Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .


Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.


Маркировка проводов по цвету


Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку.

Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.


Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.



В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года. который жестко регламентирует цветовую маркировку электрических проводов.


Согласно этому стандарту для квартирной электросети:


Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый


Защитный ноль

(земля или заземление) — желто-зеленый провод


Фаза – Все остальные цвета среди которых – черный, белый, коричневый. красный и т.д.


Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д. в силу принципиально иной схемы работы этого электрооборудования.


Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).


КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ


Итак, начнем по порядку:


ОПРЕДЕЛЕНИЕ ФАЗЫ


Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ



Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.


Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.


Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.


Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.


ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.


Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.


Определить фазу и ноль из двух проводов


В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.


Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.


Найти фазу, ноль и заземление из трех проводов:


В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.


Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.



После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:


— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.


— Если после смены положения лампа ненадолго вспыхнет. при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления.

После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.



Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.


А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

http://rozetkaonline.ru

Цвет провода заземления при электромонтажных работах

В квартирах и домах заземление используется для обеспечения безопасности человека. Используется оно для защиты его от случайного поражения электрическим током. При организации защитного заземления провод электроприбора и других электроприемников намеренно соединяется с землей. Осуществляется эта процедура путем использования заземляющих проводников. Ими могут выступать как одножильный провод, так и жила многожильного кабеля.
Заземляющий проводник должен выполняться из меди и бывает одинарным или многопроволочным. Сечение его подбирают с учетом мощности электросети и электроприемников. Основным условием тут выступает то, что сечение провода заземления не меньше сечения жил электропроводки.

Цветовая маркировка провода защитного заземления

По поводу цвета провода защитного заземления имеется много неточностей. И в ПЭУ по этому поводу имеются расхождения. Особенно это касается бытовой электропроводки. Поэтому при рассмотрении данного вопроса часто приходится полагаться на опыт квалифицированных электриков и устоявшиеся традиции.

Выделение цветом изоляции – это один из наиболее распространенных способов их маркировки. Различные цвета позволяют визуально определить, какую функцию выполняет провод, независимо от того, используется сеть трех- или однофазного тока. Если в электрощите большое количество разных проводов, то цветовая маркировка облегчает процесс монтажа.
Так в какой же цвет окрашиваются различные провода, в частности защитного заземления? Если рассматривать промышленные сети, в которых цветовая маркировка жестко регламентирована, то окраска следующая:

  • Фаза (L) окрашивается в красный или коричневый цвет;
  • Нулевой (N) – синий;
  • Защитный (PE) – желто-зеленый.

Если в доме или квартире проводка прокладывалась квалифицированным электриком, то такая маркировка будет присутствовать и в домашней электросети. В этом случае вопросы по поводу того, какого цвета могут быть провода защитного заземления могут быть закрыты. В некоторых случаях могут быть незначительные расхождения. Иногда он окрашивается в чисто желтый цвет.
Если же процесс монтажа электропроводки сопровождается использованием бесцветного провода (марки ППВ с одинарной изоляцией), то какой провод идет на заземление? У электриков правилом хорошего тона считается использовать для земли средний проводник.

Какие марки кабеля могут использоваться для заземления

Марку следует выбирать с учетом типа его типа: переносное (нестационарное) или стационарное. К стационарному относится защита квартир, зданий, электрощитов, электрооборудования и т.д. Тут допустимо использование многожильных многопроволочных (ПВГ, ВВГ) и однопроволочных (NYM) кабелей. В них должна присутствовать заземляющая жила с изоляцией желто-зеленого цвета. При использовании бесцветного кабеля заземление идет на среднюю жилу, но вероятность путаницы при этом очень велика.
Рассмотрим более подробно наиболее подходящие для рассматриваемых целей марки кабелей.

NYM

Используется для распределения электрической энергии в стационарных установках. Рассчитан на переменное напряжение не более 0,66 кВ частотой 50 Гц. К нему можно подсоединять электрооборудования первого класса защиты по электробезопасности.
Особенности:

  • Жила выполнена из меди;
  • Имеется промежуточная оболочка;
  • Расцветка выполнена согласно нормам ПЭУ, т.е. изоляция заземляющей шины имеет желто-зеленую окраску;
  • Очень удобный при монтаже.

ВВГ

Жилы выполнены из меди I и II класса скрутки. Имеется изоляция из поливинилхлорида. Может иметь несколько жил. 3-, 4- и 5-жильный кабель имеет ноль и заземление. Изоляция жилы, идущей на землю, выполнена с использованием желто-зеленого ПВХ пластиката.

ПВ-3

Конструктивно представляет собой одну жилу, состоящую из скрученных медных проводков. Окраска оболочки имеет несколько вариантов. Для защиты от поражения током используют кабель желто-зеленого или желтого цвета.

ПВ-6

Конструктивно представляет собой многопроволочную медную токопроводящую жилу, изоляция которой выполнена из прозрачного ПВХ пластиката. Обладает повышенной устойчивостью к растрескиванию и деформациям. Прозрачный пластикат дает возможность следить за целостностью кабеля. Цвет оболочки не нормирован. Поэтому при монтаже желательно сделать цветовую маркировку кабеля при помощи желто-зеленого скотча.

ESUY

Используется эта марка кабеля непосредственно для защиты систем от короткого замыкания. Допустимо использование его в системах с большими токами. Устойчив к воздействию температуры, обладает невысоким весом и повышенной гибкостью. Номинальное напряжение для этого типа кабеля не нормировано, так как он не используется для передачи тока. При монтаже необходимо обеспечить цветовую маркировку кабеля.
При монтаже не каждый электрик придерживается установленных правил. Поэтому при реконструкции электрической сети желательно осуществить проверку при помощи вольтметра.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как определить где нулевой провод, а где заземляющий без сложных измерительных инструментов?

Часто для подключения и подсоединения электрооборудования к сети нужно обязательно знать какой из проводов фазный, какой нулевой, а где заземляющий провод.

Опытные электрики имеют специализированные измерительные инструменты и приборы для определения назначения провода, но и без сложных инструментов и приборов можно справиться с этой задачей.

Разобраться с проводами можно несколькими безопасными способами:

  • самый простой способ – маркировка проводов по цвету.

У нас, как впрочем и во всей Европе, квалифицированные электрики должны придерживаться стандарта IEC 60446 2004 года. В нем четко регламентируется цветовая маркировка электропроводов.

Согласно стандарту провод рабочего ноля (нулевой провод) должен быть синего или сине-белого цвета.

Защитный ноль (заземление) — провод желтого или желто-зеленого цвета.

Фазным проводом может быть провод любого другого цвета — черный, белый, коричневый, красный и т.д.

Этот способ определения не является 100%, так как здесь играет роль человеческий фактор. Электромонтажник может во время набора электросхемы допустить ошибку, к примеру, перепутать фазу с рабочим нолем, или из-за своей халатности нарушить правила стандарта.

Так же цвет провода может не соблюдаться, например, при подключении люстры, двух клавишного выключателя, проходных и перекрестных переключателей… из-за другой схемы подключения.

  • рабочий ноль и защитный (заземление) можно определить контролькой (контрольной лампой).

Согласитесь, что такое устройство — это не сложный измерительный инструмент.

Такое устройство можно собрать самому: к клеммам патрона нужно закрепить два изолированных провода, со снятой изоляцией на концах и вкрутить в патрон маломощную лампочку – контролька готова.

Исходим из того, что фазу мы элементарно уже определили индикатором. Контролькой определить где нулевой провод, а где заземляющий можно такими способами:

1) при наличии УЗО или дифавтомата:

  • если при замыкании контролькой фазного и одного из оставшихся двух проводов лампочка кратковременно вспыхнула, значит сработало УЗО, это означает что мы вычислили заземляющий провод.
  • включаем УЗО и замыкаем контролькой фазный провод и оставшийся – лампочка будет светиться, значит это нулевой провод.

2) когда линия не защищена УЗО, то возможен вариант, когда контролька не будет включаться при замыкании фазного провода и одного из оставшихся, в этом случае это будет заземляющий провод.

Если контролька срабатывает от фазы на оба провода (нулевой и заземляющий), тогда в электрощите отсоединяем, к примеру, вводной нулевой провод – контролька в этом случае сработает на заземляющем проводе. И наоборот, если в щите учета отбросим вводной заземляющий провод, тогда лампочка засветится на нулевом проводе.

Как проверить заземление в розетке: методики проверки, инструкция

Необходимость проверки наличия заземления в розетке может быть продиктовано тем, что большинство современной техники требует наличия заземления для безопасной работы. Для этих целей в розетках и шнурах питания предусмотрена дополнительная группа контактов, которые соединены с заземлением. Мощные электробытовые приборы, особенно снабженные водонагревателями (бойлеры, стиральные и посудомоечные машины) требуют включения через устройства защитного отключения (УЗО). В статье расскажем, как проверить заземление в розетке, дадим описание доступных методов.

Для чего нужна проверка правильности подключения заземления

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления. Читайте также статью: → «Монтаж контура заземления в доме». Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Методика проверки контура заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Читайте также статью: → «Измерение электрического тока: напряжение». Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет #1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На неподключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет #2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке. Читайте также статью: → «Как проверить электроинструмент для работы».

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Вопрос №4. Почему не срабатывает УЗО при том, что точно известно, что ТЭН в водонагревателе (бойлере) неисправен?

Если ТЭН просто в обрыве, то ничего и не будет срабатывать, а если он разрушился, то это главный признак того, что заземление подключено неправильно, а вернее совсем отсутствует.

Оцените качество статьи:

Как проверить заземление за 1 минуту


Я расскажу как быстро, просто и эффективно проверить наличие и качество вашего заземления всего менее чем за минуту. Сразу хочу оговориться и уточнить, что данный метод проверки является кустарным и запрещен всеми руководствами и правилами по электробезопасности. Но все же способ существует и отлично живет среди бывалых и опытных электриков. Я, лично, пользуюсь им сам, поэтому и показываю его вам. Опять же, хочу снять с себя ответственность, и сказать, что если вы будете повторять его, то все на свой страх и риск.
У вас, наверно, сразу возникает вопрос: зачем тогда использовать подобный способ если он запрещен да ещё и опасен? Вообще, заземление проверяется специальным прибором, но ввиду его отсутствия, для быстрой проверки и контроля электрики часто пользуются этим.

Понадобится


Для проверки нам понадобится обычная лампочка накаливания на 230 В и 60-100 Вт, в патроне, с выведенными проводами оголенными на конце.

Я примотал к вилке провода и заизолировал все изолентой. В простонародье, лампочка с выведенными оголенными проводами называется «контролькой».

Проверяем наличие заземления в розетке


Итак, приступим. Для начала проверим работу лампы. Оба оголенных провода вставим в розетку.

Примерно, на глаз, запомним яркость свечения.
Затем вытащим один провод и переключим его на контакты заземления. Если лампа не загорелась, значит вы возможно ошиблись и вытащили фазный провод, а нужно нулевой. В итоге лампа должна быть включена между заземляющим контактом и фазой.

Если заземление исправно и эффективно работает, то лампочка будет светить с абсолютно той же яркостью, что и между нулем и фазой.
Вот и все.
При подключении будьте особо осторожный и внимательны, не прикасайтесь к оголенным контактам в момент проверки!
Я проверяю таким способом заземление в своем доме. У меня нет УЗО в системе. В вашем же случае, при его наличии оно может сработать, так как произойдет утечка на землю. В этом нет ничего страшного, это так же хороший показатель работы защиты.

Смотрите видео


Фаза и ноль — что такое, как определить фазу и ноль в электричестве

Далеко не всегда хочется вызывать специалистов при необходимости заменить люстру, повесить бра или дополнительный светильник. Но когда электромонтажными работами занимаешься впервые, так или иначе начинаешь задаваться вопросом, что представляют собой такие понятия как «ноль» и «фаза».

Разбираться в этих обозначениях необходимо хотя бы для того, чтобы правильно подключить провода. Желательно восполнить пробелы в знаниях об электричестве, при отсутствии опыта в данной сфере, перед началом работ.

Выделяют три обозначения проводов:

  • фаза
  • ноль
  • заземление

Определить, какой кабель в розетке или осветительном приборе к чему относится, можно подручными средствами или по цвету. Под понятием «ноль», как правило, подразумевают «рабочий ноль», «фаза» — «фазные провода», а под «заземлением» — «защитный ноль».

Профессиональные электрики могут различать кабели с первого взгляда. А вот для рядового человека различать данные обозначения немного сложно. Тем более что специальные инструменты, позволяющие определить, где фаза и ноль, имеются далеко не у всех.

В реальности способов распознания проводов не так уж и много. А безопасных – еще меньше. Поэтому чаще всего определяют кабели по цвету.

Маркировка кабелей по цвету

Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.

Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки.

Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.

Стоит учесть, что:

  • если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
  • защитный ноль представлен кабелями в желто-зеленой оболочке
  • другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.

Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.

Самостоятельное определение фазы и ноля при помощи подручных средств

Специалисты рекомендуют для облегчения определения проводов начинать именно с распознавания фазы. Этот способ можно использовать совместно с предыдущим (по цвету).

Индикаторная отвертка непременно найдется в арсенале каждого домашнего мастера. Она необходима как для проведения комплекса работ по электромонтажу, так и при элементарной замене ламп либо установке осветительных приборов.

Метод до смешного прост. При касании жалом индикаторной отвертки провода определенного цвета, находящегося под напряжением, и одномоментного прикосновения контакта на инструменте, должен загореться индикатор. Он сигнализирует о наличии сопротивления. Значит, проверяемый провод является фазным.

Определение при помощи этого метода строится на том, что внутри инструмента располагается лампочка и резистор (сопротивление). Когда электрическая цепь замыкается, загорается сигнал. Именно наличие в индикаторной отвертке сопротивления и позволяет производить процедуру совершенно безопасно для человека, способствуя снижению тока до минимальных значений.

Метод определения фазы и ноля при помощи контрольной лампы

Этот способ подразумевает использование контрольной лампы для определения проводов определенного цвета в трехпроводной сети. Применять данный метод следует с особой осторожностью.

Применение этого метода подразумевает создание контрольной лампы. Для этого в патрон вкручивается обычная лампочка. В клеммах патрона размещаются провода, на концах которых отсутствует изоляция. При отсутствии возможности создать такую конструкцию допустимо использовать традиционную настольную лампу, оснащенную электрической вилкой. Теперь для определения необходимо поочередно, по цветам присоединять провода.

Стоит отметить, что использование данного метода позволяет определить, присутствует ли среди пары проверяемых проводов фазный. А какой именно из этих двух – фаза, распознать будет непросто. Загорание контрольной лампы означает, что с высокой долей вероятности одни провод – фаза, а другой – ноль.

Отсутствие света говорит о том, что фазный провод среди проверяемых отсутствует. Хотя возможен вариант, что нет именно нуля. Поэтому применение этого метода целесообразно, скорее всего, для определения правильности монтажа и работоспособности проводки.

Определение сопротивления петли фаза-ноль

Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.

Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.

Измеряют сопротивление в этом контуре следующими методами:

  • падением уровня напряжения в отключенной цепи
  • падением уровня напряжения в результате сопротивления возрастающей нагрузки
  • использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи

Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Как определить фазу и ноль индикатором-пробником. Цвета фазного провода

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

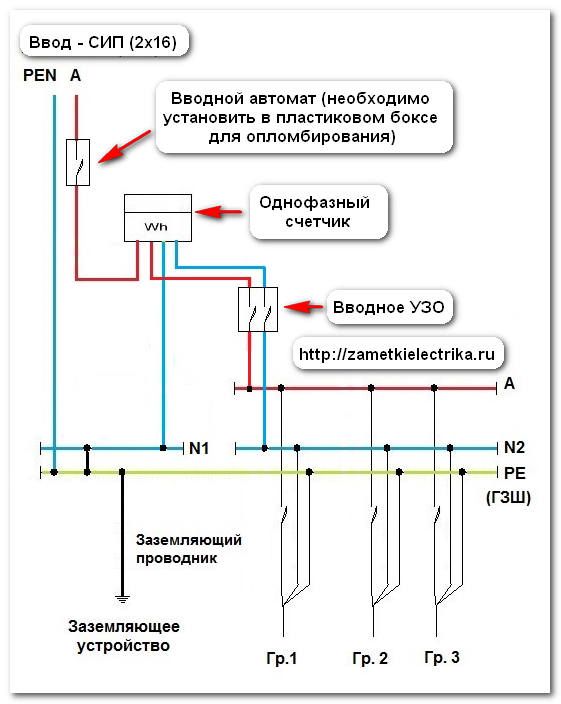

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник


для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится


при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.


Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

В квартирах хрушевок и сталинок обычно так и делают, электрик сказал правильно.

Объяснение разноцветных электрических проводов

Перед тем, как начать какие-либо электромонтажные работы, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать. Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот краткое изложение электрических проводов:

Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно на панель выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи.Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод. Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи.Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

3 шага, чтобы проверить, есть ли в вашем доме провод заземления

Очень важно, чтобы ваша электрическая проводка была заземлена.Учитывая, что электричество следует по пути наименьшего сопротивления, при слишком большом питании без заземляющего провода электричество может попасть прямо в вашу бытовую технику, электронику и даже в вас. Это может привести к смерти от электрического тока, что может иметь трагические последствия. К сожалению, поражение электрическим током — частая причина смерти, на которую приходится более половины смертей в строительной отрасли и среди домовладельцев.

Помимо защиты от перегрузки, которая является очень хорошей причиной инвестировать в заземление, выбор этого варианта поможет вам направить электричество.Заземление проводов в вашем доме позволит электричеству безопасно и эффективно проходить через систему. Кроме того, заземление помогает стабилизировать уровни напряжения, поэтому вам не придется сталкиваться с перегрузками, связанными с электричеством.

При заземлении электропроводки дома к электрической системе прикрепляется провод, прочно закопанный в землю, так что электричеству есть куда уходить. К сожалению, в старых домах, построенных до 1990-х годов, нет заземления, поскольку этот стандарт был введен и соблюдался в конце 80-х годов.Но вы легко можете это проверить. Это делается с помощью тестера цепей. И вот несколько шагов, которые вам нужно выполнить.

Шаг 1. Проверьте свои розетки

Обычно розетки в вашем доме говорят вам о многом. И некоторые из них связаны с проводом заземления и электричеством. Чтобы проверить, заземлены ли электрические провода в вашем доме, вам нужно посмотреть на розетки в доме. Вам необходимо определить, есть ли у вас розетки с двумя или тремя контактами. Это важная деталь, потому что это первый признак заземления.

Розетка с тремя контактами имеет узкую щель, большую и U-образную. П-образный паз — заземляющий элемент. Так что, если у вас есть трехконтактная розетка, скорее всего, в вашем доме есть заземление. Однако вам все равно нужно проверить несколько дополнительных элементов, чтобы быть уверенным.

Во многих случаях люди заменяют двухконтактные розетки на трехконтактные, даже если нет заземляющей проводки. Лучший способ узнать об этом — на вашей электрической панели. Зеленых проводов или оголенных проводов должно быть столько же, сколько и белых проводов.

Шаг 2: Проверьте розетку

Чтобы проверить розетку, вам понадобится инструмент, называемый мультиметром. Вы должны иметь возможность вставить один из выводов тестера в меньшее отверстие с прорезью, а другой большой, который является нейтральным, чтобы показывать 120 вольт.

Затем вставьте другой провод из меньшего отверстия в U-образное отверстие (или клемму заземления), и он также должен показывать 120 вольт. Если у вас есть напряжение от горячего к земле, оно обычно заземлено.

В дополнение к мультиметру, который проверяет заземление, есть также тестеры, которые могут считывать, правильно ли подключена розетка.

Шаг 3: Повторите

, даже если вы обнаружили, что одна из ваших розеток заземлена. Вы не должны просто предполагать, что все они есть. Самый безопасный способ действий — повторить описанные выше шаги и проверить каждую розетку в вашем доме.

Старые дома могли подвергаться многократному ремонту. Некоторые, возможно, вообще не выиграли от полного ремонта дома. Таким образом, могут быть части вашего дома, в которых не производилась никакая работа. Найдите время, чтобы внимательно проверить каждую розетку.

Если вы определили, что в вашем доме есть заземление, вам необходимо проверить, правильно ли это было выполнено. К сожалению, неисправное заземление — не такая уж редкость и может привести к серьезным опасностям. Вот некоторые из распространенных ошибок при заземлении.

Плохое понимание указаний по сопротивлению и импедансу

Удельное сопротивление почвы является важным аспектом любой системы заземления. При проектировании системы заземления необходимо учитывать несколько аспектов, таких как тип почвы, уровни влажности и температуры.

Считается небезопасным проектировать систему заземления на земле с высоким сопротивлением, потому что это увеличивает риск отказа оборудования и, что наиболее важно, возможность травмирования. Понимание рекомендаций по сопротивлению необходимо для создания безопасной системы заземления.

Отсутствие измерения системы заземления после установки

Очень важно измерить систему заземления после того, как она будет полностью спроектирована и установлена. Электрик должен убедиться, что отклонения не появляются, поскольку они могут вызвать более высокое сопротивление заземления, чем предполагалось изначально.Трехточечный метод — лучший способ измерить систему заземления перед ее подключением.

Неправильное использование заземляющего провода

Обратите внимание на изгибы и длину проводов — важный шаг при установке заземляющего провода или проверке всей системы. Заземляющий провод не должен быть скручен или скручен вместе, потому что он создает пути с высоким импедансом, вызывая более высокие напряжения.

Для обеспечения безопасного электрического заземления, надежных соединений и плавных изгибов следует использовать короткие провода.

Выбор неправильного провода заземления

При выборе провода в качестве токоотвода вам понадобится провод более толстого сечения. Он имеет более низкое сопротивление, что позволяет току легко достигать земли. Кроме того, размер заземляющего провода должен соответствовать номинальному току короткого замыкания системы.

Заземление — важная часть безопасной и эффективной электрической системы. Вы должны убедиться, что в вашем доме есть провода заземления и что они проложены правильно.Хотя есть несколько других методов, которые вы можете использовать, чтобы проверить, есть ли в вашем доме заземление, лучшее решение — нанять опытного электрика, который проведет за вас оценку.

Выключатели и заземляющие провода

Термин «земля» относится к соединению с землей, которое действует как резервуар заряда. Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе. На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже).Прикрепленный к корпусу устройства, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения). Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях.

Нужен ли заземляющий провод? Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество.Фактически, если заземляющий провод сломан или удален, вы, как правило, не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током. При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю. Отчасти роль заземляющего провода заключается в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства.

В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, вы хотите, чтобы автоматический выключатель немедленно отключился, чтобы устранить опасность. Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток, который отключит прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило. U.S. Статья 250 Национального электротехнического кодекса требует, чтобы провода заземления были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через провод заземления устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора. Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток короткого замыкания для отключения выключателя.В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть одновременно заземлены и соединены.

Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем. См. Сайт Майка Холта для получения дополнительной информации.

Указатель

Практические концепции схем


Майк Холт

Калькулятор сечения заземляющего провода

Калькулятор размера заземляющего проводника рассчитает правильный размер заземляющего проводника для заземляющих кабельных каналов и оборудования. на основе номинального тока или настройки автоматического устройства защиты от перегрузки по току в цепи перед оборудованием.Это основано на таблице 250.122 NEC (NFPA 70®: National Electrical Code® (NEC®), издание 2014 г.).

Калькулятор сечения заземляющего провода


Введите приведенную ниже информацию, чтобы рассчитать соответствующий сечение заземляющего проводника.

Выберите номинальный ток или настройку автоматического устройства защиты от максимального тока в цепи перед оборудованием, не превышающей: -15 Ампер20 Ампер30 Ампер40 Ампер60 Ампер100 Ампер200 Ампер300 Ампер400 Ампер500 Ампер600 Ампер800 Ампер1000 Ампер1200 Ампер1600 Ампер2000 Ампер2500 Ампер3000 Ампер4000 Ампер5000 Ампер6000 Ампер
Материал проводника Размер провода (AWG или kcmil)
Медь
Алюминий

Примечание: Всегда соблюдайте NEC, если размер заземляющего провода оборудования должен быть больше значений, указанных в этом калькуляторе.

Источник: NFPA 70, Национальный электротехнический кодекс, таблица 250.122

Чтобы рассчитать размер провода для цепи, используйте калькулятор размера провода или расширенный калькулятор размера провода. Чтобы рассчитать допустимую нагрузку на провод для цепи, используйте Калькулятор допустимой нагрузки на провод или Расширенный калькулятор допустимой нагрузки на провод.

Для длинных проводов, где может возникнуть падение напряжения, используйте Калькулятор падения напряжения для определения правильного размера проводника и максимального значения. длина цепи.Посетите страницу «Таблицы», чтобы просмотреть справочные таблицы, такие как «Максимальная допустимая нагрузка для токонесущих проводников».

Посетите Условия использования и Политику конфиденциальности этого сайта. Ваше мнение очень ценится. Сообщите нам, как мы можем улучшить.


Техническое обслуживание и устранение неисправностей трех- или трехходового переключателя

Эта сцена повторяется в сотнях … может быть, в тысячах домов каждый вечер …

Долгий день … очень устал … и все, что тебе нужно, это пойти наверх и полежать вниз.Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет … как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

Трехсторонние схемы

могут стать серьезным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляет не только неудобства, но и создает реальную угрозу безопасности.Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о проектирование 3-х ходовых цепей … это строго касается ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку. Однако для этого не требуется доскональное знание схемотехники. ремонт … главное, чтобы схема была подключена правильно!

Что такое трехходовая цепь?

Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор. управляется двумя настенными переключателями в разных местах.Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление … не редкость в больших помещениях с несколькими точками доступа … есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехпозиционной схемы является трехпозиционный переключатель.В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки). Только один из них важен для идентификации цели замены … обычный ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общую клемму в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное — это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего Терминал… может быть черным (для более нового коммутатора) или может быть другого цвета, чем два терминала путешественника.

Что такое общий терминал?

Общая клемма — одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки). Общий вывод — это «мостик» между силовыми источник питания и нагрузка (обычно это осветительный прибор). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-стороннем переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью два путевых троса. Любая дорожная проволока может быть подключенным к любому терминалу путешественника … это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичного трехходового контура…

Изображение выше любезно предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя …

(рисунок выше поможет вам понять текст ниже … и визу наоборот!)

NH рекомендует заменять неисправные трехпозиционные переключатели. ВСЕГДА ЗАМЕНИТЕ ОБЕ ПЕРЕКЛЮЧАТЕЛИ одновременно ! Есть здравый смысл причина этого.Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас. за награду, которой хватит на годы или даже десятилетия!

После того, как вы обнаружите общую клемму, замените неисправный переключатель. простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Остальные два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы.В зависимости от проводки в вашем доме оголенный провод заземления прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет. от любого переключателя.

Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача — определить общий провод.

Определение общих проводов …

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен переключатель и неправильно подключены провода.

Иногда выходит из строя один из переключателей.

Следующий метод решит обе проблемы однажды. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для устранения неполадок в 3-ходовой цепи. Выложил у «всех разнорабочих-электриков». в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это обычный провод для этого коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснись к другому один за другим к цветным проводам. Провод, регистрирующий напряжение, — это HOT . провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел за многие годы, стоит уделить этому время.С использованием измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Вы не должны получить значение напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБАМИ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

После того, как вы закончили тестирование проводов

HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель. Присоедините два других провода, путешественников, к двум другим. клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал». У вас есть идентифицировал общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а заземляющий провод, если применимо.

Вверните переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется розетка или розетки вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, тогда две заглушки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не означает, что розетка разделена.Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке. Горячий провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность должен проходить через переключатели.

Если на один из черных (горячих) проводов подается питание, значит, это провод для вилка «всегда включен».Выключите питание и отметьте, чтобы не перепутать это с проводами 3-проводной цепи. Наслаждаться!!

Вернуться к списку электрических компонентов

Заземление, нейтраль и провода под напряжением (США / Канада)

Нейтральный, заземляющий и горячий провода объяснены. В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводами, а также функцию каждого из них на нескольких примерах. Эта тема для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете следовать инструкциям, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы просмотреть руководство YouTube по заземлению, нейтрали и горячим проводам.

Предупреждение

Помните, что электричество опасно и может быть смертельным. Вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями, находящимися под напряжением / горячими.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы запомнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы войдете в контакт с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество использует все доступные пути для замыкания цепи. Он предпочитает путь с меньшим сопротивлением, и по нему будет течь больше тока.

Мы собираемся рассмотреть провода под напряжением, нейтраль и заземление для типичной североамериканской жилой электрической цепи. Но сначала мы увидим действительно простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной жилой установке.

Если мы посмотрим на простую электрическую схему с батареей и лампой.Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы подключим эти провода, цепь замкнута, и электроны могут течь от отрицательного полюса через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они перетекают от положительного к отрицательному. Позже было обнаружено, что это неверно, и мы называем это обычным током.

Итак, чтобы цепь была замкнута, нам нужен провод для переноса электронов от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод передает электричество от источника питания к нагрузке, а нейтральный провод возвращает использованное электричество обратно к источнику питания.

Токовая нагрузка в цепях

Если мы посмотрим на жилую электрическую систему в Северной Америке, мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления.Если вы хотите подробно изучить, как это работает, у нас есть обучающее видео, которое можно посмотреть здесь.

Представьте на секунду, что электрическая система дома отключена. подключен к аккумулятору, и у нас есть только один провод под напряжением и нейтральный провод. Как мы пила по простой схеме, для включения света нам понадобится горячий провод, чтобы подавать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику. Таким образом, электричество проходит через горячую шину. и автоматический выключатель и в свет.Затем он возвращается через нейтрально и к источнику.

Конечно дома не подключены к батареям, они подключен к трансформаторам. Итак, мы заменили батарею на трансформатор, и мы иметь полную схему.

Электричество в этой цепи — переменный ток, который отличается от постоянного тока, который мы видели с батареей. С DC электроны текут прямо от A к B в одном направлении, как поток вода по реке. Но в наших домах у нас есть переменный ток переменного тока, что означает электроны сильно меняют свое направление между вперед и назад как прилив на море.

Сейчас в Северной Америке у нас есть разделенная фаза питания для большинства жилых домов, поэтому у нас есть два провода под напряжением и один нейтральный провод. У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, а затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем мультиметр между фазой и нейтралью, мы получаем 120 В, и мы получаем такие же показания для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы подключаемся между двумя точками, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для поиска любых находок и электромонтажных работ.

Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20 А, то горячая часть будет переносить 20 А к нагрузке, а нейтраль вернет 20 А обратно к источнику.

Мы можем измерить ток в кабеле с помощью токоизмерительных клещей.

Если у нас есть другая нагрузка на нашей другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, например, 15 Ампер, то нейтраль будет переносить только разницу между этими двумя значениями обратно на трансформатор.В этом случае 20A — 15A = 5A, поэтому нейтраль вернет 5A обратно. Остальная часть пройдет через два провода под напряжением. Это то, что у нас будет в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки, и они имеют одинаковое значение, скажем, например, 15 А каждая, то в нейтральном проводе не будет протекать ток. Все это течет вперед и назад по двум токоведущим проводам между нагрузкой и источником. Это потому, что это переменный ток переменного тока, и трансформатор имеет центральное ответвление с нейтралью, поэтому, когда одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию см. В видео на YouTube ниже

Горячие провода переносят электрический ток от источника питания к нагрузке, а нейтральные провода переносят электрический ток от нагрузки и обратно к источнику питания.

Что делает заземляющий провод?

Заземляющий провод при нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет пропускать электрический ток только в случае замыкания на землю. Будем надеяться, что иначе этот провод никогда не будет использоваться в течение всей его жизни.Это просто аварийный путь, по которому электричество возвращается к источнику энергии, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой неизолированный медный провод, но иногда он покрывается зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество предпочтительнее перемещаться по нему, потому что это легче и может быстрее вернуться.

Возвращаясь к простой схеме с батареей и лампой. Если мы теперь возьмем другой провод и проведем его от положительной клеммы к лампе и подключим его к металлическому патрону лампы, это будет фактически наш заземляющий провод.Он не используется для подачи электричества. Если горячий провод касается металлического корпуса, то вместо этого электричество будет проходить через заземляющий провод. Если горячий провод соприкасается как с нейтралью, так и с землей, он будет течь по обоим проводам обратно к источнику, но, поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ покинуть свою цепь и вернуться к источнику другим путем, чем нейтральный провод, мы называем это замыкание на землю.

Возвращаясь в дом, электричество проходит через горячий и светлый и обратно через нейтраль. Но если горячая энергия касается металлического корпуса, она вместо этого потечет через заземляющий провод обратно к панели, затем через шину, а затем обратно к трансформатору через нейтральный провод. Заземляющий провод имеет очень низкое сопротивление, поэтому он вызывает резкое и мгновенное увеличение тока, которое приведет к срабатыванию выключателя.

Поэтому мы подключаем заземляющие провода ко всему, что может потенциально стать потенциальным путем, по которому электричество может покинуть свою цепь, например, как металлические трубы, металлические пластины выключателей и розеток и их коробки.Нам также нужно запустить один в торговые точки, потому что часто наши бытовая техника будет иметь металлический корпус, как стиральные машины и микроволновые печи.

Если вы посмотрите на розетку и вилку, то увидите, что клемма под напряжением, клемма нейтрали и клемма заземления. Оболочка чего-то как стиральная машина подключена к проводу заземления в проводе, который идет к вилку через розетку и обратно к панели, чтобы спасти вас от поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный.Если вы коснетесь горячего провода, вы замкните цепь и ток пройдет через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень высокое, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание. Это, скорее всего, приведет к тому, что люди смерть.

К счастью, у нас есть розетка GFCI или прерыватель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим вариант с автоматическим выключателем, но, по сути, они работают одинаково.

Этот выключатель GFCI будет подключаться как к горячему, так и к нейтрали цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе схемы, равен току в нейтральном проводе цепи. .Если ток не равен, значит, он явно течет обратно к источнику по другому маршруту, например, по металлической трубе, поэтому у нас есть замыкание на землю. Прерыватель осознает это очень быстро и автоматически перевернется, чтобы отключить питание цепи.

Штанга заземления

При подключении к основной панели находим толстый медный провод. который ведет к заземляющему стержню. Грунтовая дорога засыпана землей снаружи рядом с собственностью. Этот стержень не используется при замыканиях на землю. Цель состоит в том, чтобы рассеивают статическое электричество и высокое внешнее напряжение, например, молнии удары.

Также имеется заземляющий стержень, подключенный к нейтрали трансформатора. Многие думают, что во время замыкания на землю электричество проходит через заземляющий стержень в землю. Но помните, что электричество пытается вернуться к своему источнику. Поскольку на трансформаторе есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество предпочтет путь с наименьшим сопротивлением.Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь непосредственно к источнику, замыкание на землю будет происходить по этому же маршруту.

Когда дело доходит до освещения, источником освещения в основном является Земля. Итак, молния пытается вернуться к своему источнику, который является Земля. Если молния ударит по кабелям электропитания, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главной панели, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячая проволока непосредственно контактирует с заземляющим стержнем, то электричество будет проходить через землю обратно к трансформатору, но сопротивление очень велико, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и выключатель не будет автоматически переключаться, чтобы отключить питание.


Как проверить, находится ли электрический провод под напряжением

Измеритель напряжения — самый безопасный способ проверить наличие электрического провода под напряжением, поскольку имеется много тестеров.Основными из них являются бесконтактные тестеры напряжения и цифровые мультиметры, они используются для определения протекания тока. Измерители напряжения недороги и их можно приобрести в местных магазинах бытовой техники. Любой может использовать их, если с ними правильно обращаться и знать, как с ними работать.

Этот тип тестера напряжения является чрезвычайно безопасным вариантом для проверки электрического провода под напряжением. Тестер имеет небольшие размеры, но при этом легкий и изготовлен из прочной пластмассы. Поскольку с ним безопасно обращаться, не требуется, чтобы кто-то касался провода.Питание отключается, когда устройство используется и вставлено в электрическую розетку.

Он работает, загораясь и издавая чирикающий звук при наличии питания. Чтобы проверить несколько проводов и розеток, просто поднесите устройство к проводам. Однако использование устройства ограничено, когда дело доходит до проверки проводов, покрытых металлической оболочкой или кабелепроводом. Кроме того, тестер может быстро разряжать нашу батарею или батарею, поэтому необходимо постоянно менять батарею.

Цифровые мультиметры

используются для измерения силы тока, напряжения и сопротивления.Поворачивая ручку на приборе, можно легко переключаться между различными показаниями. Для проверки наличия напряжения на цифровом мультиметре система должна быть настроена на переменное напряжение.

Использование устройства осуществляется путем подсоединения двух датчиков, находящихся на устройстве, к красно-черному проводу. Перед подключением положительного и отрицательного проводов важно полностью отключить питание. На экране должен появиться красный цвет, чтобы определить, находится ли провод под напряжением.

При использовании цифрового мультиметра предпочтительнее бесконтактные тестеры напряжения, в основном, для старых зданий.Кроме того, при проверке заземляющих проводов проверяется, действительно ли они подключены к системе заземления. Бесконтактный тестер напряжения часто используется сначала для проверки розеток, затем провода проверяются цифровым мультиметром. Оба они являются полезными инструментами, которые обеспечивают точные показания и понимание, если провод все еще находится под напряжением.

Все коммерческие, жилые и промышленные здания по закону соблюдают правила электромонтажа согласно Правилам электромонтажа AS / NZS 3000. Эти стандарты содержат требования безопасности для новых технологий, установок и прочего.Включая электропроводку, такие правила, как цвета проводки, все провода в здании согласованы.

При работе над проверкой того, находятся ли электрические провода под напряжением, важно знать цветовой код проводов и помещение. Для неподготовленных электромонтажников безопасна работа только с красным или активным проводом. Электропитание всегда должно быть отключено, чтобы предотвратить опасность поражения электрическим током. Кроме того, заземляющий провод должен быть всегда подключен, так как это защищает людей от скачков напряжения.

Если вам интересно узнать больше о том, что такое система заземления в электрической системе, прочтите нашу статью в блоге для получения дополнительной информации.

Как определяются цветовые коды системы электропроводки, зависит от того, является ли система многофазной или однофазной. В жилых домах часто устанавливают однофазную систему, электрически подключенную к сети 230 — 240 вольт. В коммерческих и промышленных зонах будут использоваться многофазные системы с подключением электричества от 400 до 415 вольт.Вот как в Австралии раскрашивают провода в одиночных системах:

  • активный — красный
  • нейтральный — черный
  • Земля — ​​зеленый / желтый

Вот многофазные системы и их расцветка:

  • Фаза 1 — красный
  • Фаза 2 — Белый
  • Земля — ​​зеленый / желтый
  • Фаза 3 — Темно-синий

Понимание того, что представляет собой каждый цветной провод, — полезный навык, который должен знать каждый.

Добавить комментарий

Ваш адрес email не будет опубликован.
