Что такое анемостат? И как он монтируется?

21.11.2016

1. Анемостат - что это?

   Для того чтобы прикрить отверстия воздуховодов (это могут быть пластиковые, металлические, алюминиевые и гибкие с полиэстера), которые выходят в помещение, применяются не только вентиляционные решетки и диффузоры (серии МВ...ПФ, вихревые). Еще одним вариантом является использование анемостата, и конечно же не все знают, что это такое. Рассмотрим конструкцию этого устройства подробнее.

   Внешне он схож с диффузором, но однако имеет ряд отличий. По сути своей, анемостат — это аналог вентиляционной регулируемой решетки, просто выполненный другим способом.

   Внутрь трубы вставляется распорка, на которой держится регулировочный винт (это видно на рис.1).

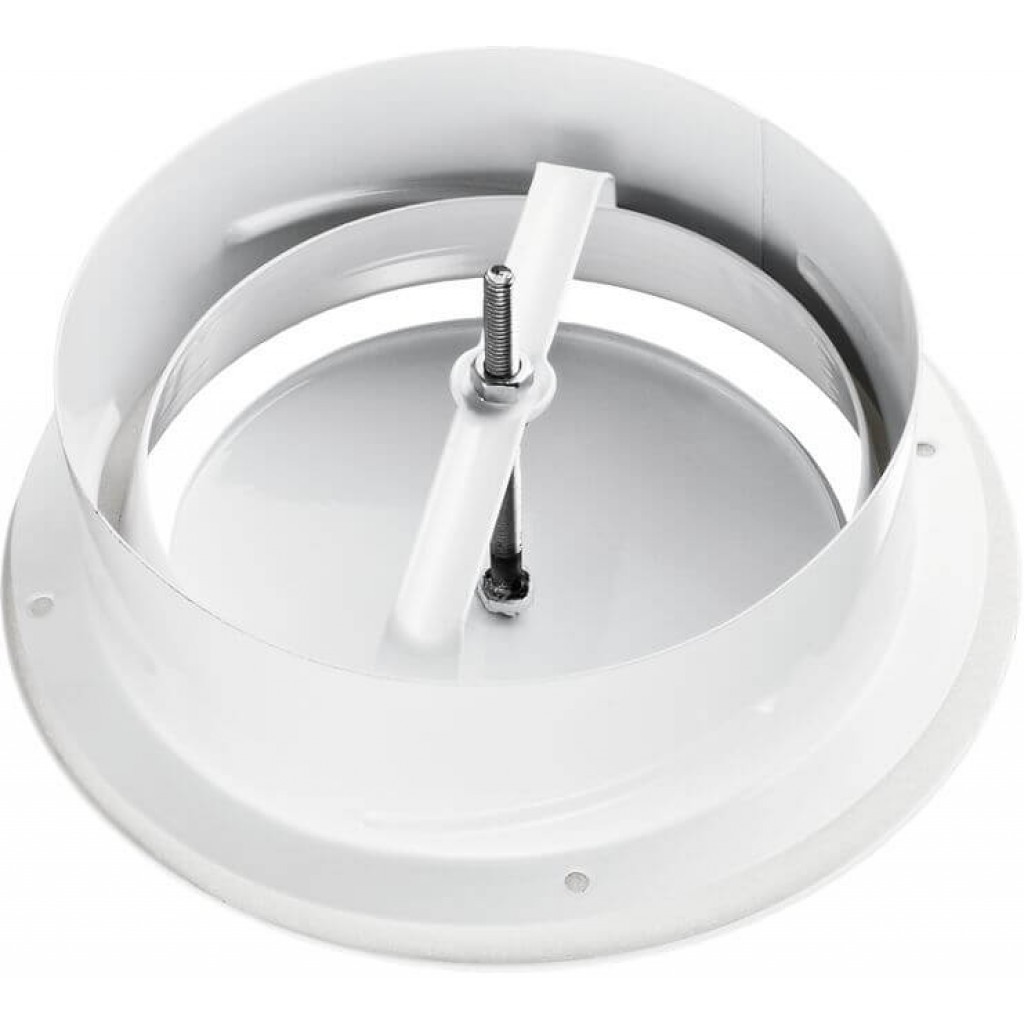

                                     Рис.1 - Анемостат серии А ... ВР (АМ ... ВР), вид сзади.

   На конце винта располагается тарелка, которая может двигаться перпендикулярно относительно поверхности, в которую встроен анемостат.

Тарелка подвижна (так как установлена на винте), и может двигаться вперед-назад по трубе анемостата.

   Когда человек вращает тарелку против часовой стрелки, увеличивается щелевое отверстие между этой тарелкой и стенками трубы, и увеличивается приток либо отток воздуха. Если закручивать эту тарелку по часовой стрелке — отверстие уменьшается, и соответственно уменьшается проходимость воздуха через анемостат.  Можно таким образом и перекрыть проходимость воздуха вообще.

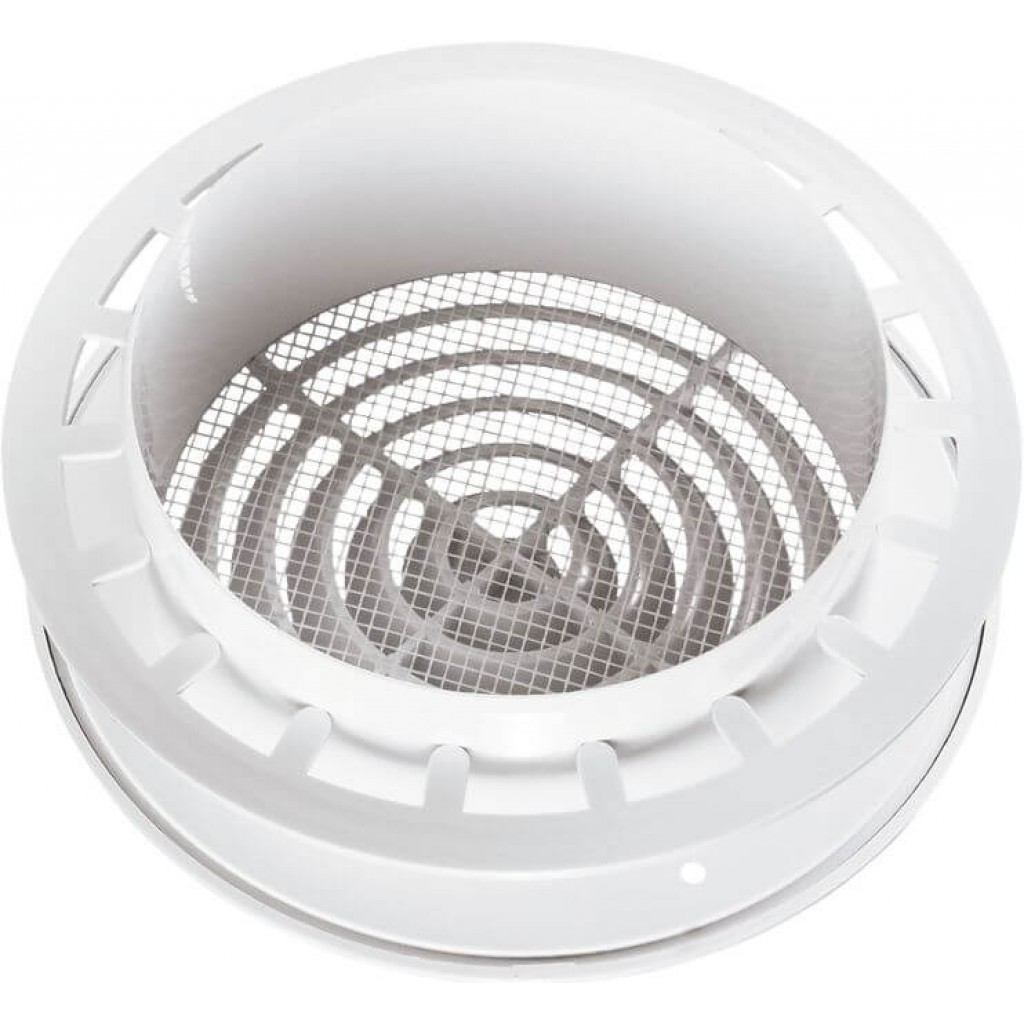

   Есть у производителя Вентс и модели которые состоят не из одной закручивающейся/откручивающейся тарелки, а из двух (это Анемостаты А 200 ВРф). В этом случае одна из них имеет больший диаметр и форма вогнутая, вторая — имеет стандартную форму (тарелка), и располагается внутри круга. Такое устройство будет лучше распределять воздух по помещению, но слишком серьезным преимуществом это назвать нельзя.

Основная разница между анемостатом и диффузором — возможность анемостата регулировать количество проходящего воздуха (в диффузорах этого делать нельзя).

И еще диффузоры могут быть  круглыми и квадратными, а анемостаты — имеют только круглый корпус.

В помещении анемостаты практически не бросаются в глаза, поскольку располагается в верхних частях комнат, офисов, и т.д. Чаще всего это потолок, бывает и верхняя часть стены. На поверхности (после завершения монтажа и отделочных работ) оно выглядит как небольшой пластиковый или металлический круг (рис.2).

   Расцветка изделия белая. Но при желании — на изделие можно нанести краску любого цвета, чтобы оно подходило под расцветку интерьера.

2.Назначение анемостатов

Использовать анестаты можно в системах:

  •  - вентиляции;

  •  - кондиционирования;

  •  - воздушного отопления.

   Анемостат может применяться в помещениях любого назначения — как в производственных, так и вобщественных, или бытовых.

Во всех упомянутых системах анемостат выполняет следующие функции:

  1.  1) Распределение воздушного потока.

    Очень удобно использывать в приточных системах, где воздух напрявляется не в одном направлении, а рассекается вдоль всей поверхности.

    Это обеспечивает более равномерное смешение воздуха и не создает в помещении сильных воздушных потоков.

  2.  2) Плавная регулировка количества проходящего воздуха (откручивать либо закручивать тарелку).

  3.  3) Декоративная функция - прикрытие отверстия вентиляционного канала.

Делают анемостаты с разных материаллов.

Чаще всего анемостаты изготавливаются из пластика, потому что этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (это такие помещения как бассейн, душевые, санузлы, кухня).

Размеры пластиковых анемостатов:

Анемостат Вентс А 100 ВР (без фланца)
Анемостат Вентс А 100 ВРф (с фланцом)

Анемостат Вентс А 125 ВР (без фланца)

Анемостат Вентс А 125 ВРф (с фланцом)

Анемостат Вентс А 150 ВР (без фланца)

Анемостат Вентс А 150 ВРф (с фланцом)

Анемостат Вентс А 200 ВР (без фланца)

Анемостат Вентс А 200 ВРф (с фланцом)

Также анемостаты могут выполняться и из металла (есть крашенные у Вентса это анемостаты серии АМ. ...ВРф либо не крашеные, есть из нержавеющей стали - серия А...ВРф  Н ). Подобные изделия подойдут для вентиляционных систем с подогревом воздуха либо для помещений с повышенной температурой (это могут быть сауна, баня, топочная камера и др.помещения).

На рис. 3 представленны образцы анемостатов которые выполнены из разных материаллов.

Рис.3 Анемостаты из дерева (тарелка), металла и пластика

Деревянные анемостаты завод Вентс не изготавливает, но если есть желание, можно найти другого производителя который их может изготовить.

Как анемостаты подобрать нужного диаметра?

  1. Они должены подбираться по диаметру воздуховода, который нужно прикрыть анемостатом. Если воздуховод диаметром 80, то и анемостат нужно брать диаметром 80 (А 80 ВР). Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм, такого же диаметра обычно и воздуховоды.

  2. Если нужно большего диаметра, то подойдут только диффузоры (МВ. .. ПФс)

МОНТАЖ АНЕМОСТАТА

   Монтаж анемостата может выполняться в гипсокартонную конструкцию потолка (иногда монтируют и в стену). Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном. Для гибких воздуховодом берут анемостаты с фланцами (это серии А...ВРф либо АМ....ВРф).

   Установка анемостатов должна проводиться на этапе строительства либо капитального ремонта, поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

Этапы монтажа следующие:

  1. От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.

  2. В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.

  3. По диаметру воздуховода который нужно прикрыть выбирается модель анемостата. Если воздуховод диаметром 125, значит и анемостат берем диаметром 125.

  4. В пристыкованный к отверстию воздуховод вставляется труба (патрубок) анемостата.

  5. Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами либо спомощью жидких гвоздей.

  6. После этого можно заниматься дальнейшим ремонтом и отделкой в помещении, место для монтажа анемостата подготовлено, и гипсокартонную конструкцию можно доделывать. Но нужно еще учитывать, что  внутрь вентиляционного канала может попасть строительный мусор и строительная пыль, поэтому нужно подумать чем закрыть получившееся отверстие (куда мы планировали монтировать анемостат).

Ниже фото примера монтажа анемостатов

Когда все отделочные работы завершины, то нужно:

  1. Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.

  2. В установленную опорную часть вкручивается винт с тарелкой.

   После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

что это такое, для чего нужен, принцип работы, виды, выбор и монтаж

Комфортный микроклимат в доме можно обеспечить при помощи качественной системы вентиляции. Важным элементом конструкции является анемостат для вентиляции.

Приспособление плавно регулирует интенсивность струи воздуха. Распределители применяют для любых типов помещений.

Специалисты рекомендуют использовать анемостаты в комнатах с повышенной влажностью. Это позволит сохранить отделочные материалы и продлить срок службы теплоизоляции.

Надежность системы в целом зависит от качества устройства.

Что такое анемостат

Проточно-вытяжные системы являются незаменимыми в помещениях с высоким уровнем влажности. Как правило, они используются в квартирах, частных домах и прочих сооружениях, где есть необходимость в постоянной циркуляции воздуха.

Конструкция  включает в себя несколько элементов, ключевое место среди которых занимает анемостат. Что же это такое и каков принцип его работы? Внешне приспособление представляет собой небольшой отрезок трубы, который крепится на входе в вентиляционное отверстие.

В нем сделаны специальные отверстия, размеры которых при необходимости можно регулировать, изменив положение крышки анемостата.

Это, по сути, модернизированный аналог того же диффузора или вентиляционной решетки. За счет таких пазов изменяется подача воздуха.

Во время монтажа вытяжная система обычно полностью прячется в стене, в то время как анемостат остается снаружи. Но могут быть и другие варианты крепления, поскольку такие устройства монтируют в разных местах комнат.

Предназначение и сфера применения

Область применения проточно-вытяжных систем довольно широка. Чаще всего их используют для вентиляции помещений или как дополнение к кондиционирующим устройствам.

Как нельзя лучше анемостат зарекомендовал себя именно в системе вентиляции. По эффективности он превосходит аналогичные приборы. При этом конструкция является простой, удобной для обслуживания и регулировки.

Воздушное отопление – еще одно направление, для чего которого нужен анемостат. Практика показывает, что данная конструкция может подавать оптимальное количество теплого воздуха в любые типы помещений.

Будь то промышленное здание или частный дом – такая отопительная система поможет обогреть каждую комнату.

Довольно часто распределение воздушных потоков осуществляется неравномерно. Это, в свою очередь, провоцирует возникновение аэроконвекции, которая может создавать определенный дискомфорт для тех, кто находится в помещении.

Чтобы этого не происходило, в систему устанавливают анемостат. Он подает воздушные массы таким образом, что они равномерно распределяются по комнате.

Устройство и принцип действия

Конструкция прибора включает всего несколько элементов. В нее входит корпус, распорка, винт и фланец. Каждый из них выполняет определенную функцию. Корпус устройства играет роль основания, к которому крепятся все остальные детали.

Кроме того, каждый анемостат в вентиляционной системе оснащен распоркой, которая предназначена для удерживания регулировочного винта. В передней части конструкции находится специальный монтажный фланец. Он, как правило, имеет форму полукруга.

Плоская поверхность обеспечивает равномерный поток воздуха. Фланец крепится к винту и может устанавливаться на определенном расстоянии от основания анемостата.

Когда фланец поворачивают против часовой стрелки, зазор для вентиляции увеличивается. Если необходимо уменьшить количество поступающего или отводимого воздуха, следует повернуть крышку (тарелку) анемостата по часовой стрелке.

В зависимости от модели набор элементов может быть разным, но принцип действия всегда одинаков. Приточная вентиляция может содержать не одну, а сразу несколько тарелок.

В основном задействуется два фланца — один элемент меньше, а другой больше. Вдобавок одна из тарелок может иметь вогнутую форму. Используют усовершенствованную модификацию на промышленных системах кондиционирования с мощными агрегатами.

При покупке следует внимательно ознакомиться с конструкцией и техническими характеристиками устройства.

Отличия анемостата от диффузора

Довольно часто анемостаты путают с диффузорами.

Они отличаются сразу несколькими параметрами:

  • главный – возможность регулировки. Зачастую диффузоры являются стационарными приспособлениями, которые постоянно пропускают четко установленное количество воздуха. Анемостаты же, в свою очередь, оптимизируют подачу воздуха в зависимости от вентилируемой площади;

  • форма. Диффузоры могут иметь как круглую, так и квадратную форму, в то время как их усовершенствованные аналоги выпускаются исключительно круглыми;

  • эффективность. Через анемостаты потоки воздуха подаются равномерно, что позволяет системе работать более эффективно.

Разновидности

Деревянный, металлический и пластиковый анемостаты

На рынке можно встретить большой выбор различных анемостатов. Они могут отличаться по размеру, комплектации и материалу, из которого сделаны.

Чаще всего для изготовления данного устройства используют:

  • алюминий;
  • пластик;
  • оцинковку;
  • дерево.

Это наиболее распространенные модели. Анемостаты металлические  пользуются наибольшим спросом. Причиной этому являются высокие эксплуатационные качества таких устройств.

Они надежные и не так быстро изнашиваются как, к примеру, модели из пластика. Также большинство покупателей отдают предпочтение металлу по причине солидного внешнего вида. Такая система гармонично впишется в любое дизайнерское решение.

Недостатки – высокая цена, а также сложности при монтаже по причине большого веса.

Приточные системы из нержавеющей стали используют для обустройства саун, бань, а также топочных камер. Достоинство – устойчивость к коррозии.

Пользуются большим спросом и конструкции из пластика. К положительным качествам таких моделей относятся:

  • повышенная влагостойкость;
  • небольшой вес;
  • простая и довольно быстрая установка;
  • наличие моделей различных цветов и размеров;
  • легкость в обслуживании;
  • простой уход за прибором, не требующий больших усилий и затрат;
  • доступность по цене.

Используют пластмассовые анемостаты преимущественно в промышленных, офисных и прочих нежилых помещениях.

Основное преимущество пластика в том, что он абсолютно не подвержен гниению. Пластмассовые детали остаются в рабочем состоянии долгие годы, в то время как металл со временем повреждается коррозией, а дерево портится от воздействия влаги.

Можно выделить несколько минусов данного материала:

  • неустойчив к механическим повреждениям;
  • не рекомендуется применять пластмассовые изделия для подачи горячего воздуха.

Деревянные модели анемостатов встречаются крайне редко. Как правило, им отдают предпочтение лишь в том случае, если этого требует дизайнерское решение.

Критерии выбора анемостата

Для того чтобы определиться с наиболее подходящей моделью, следует учитывать все возможные характеристики вентиляционных анемостатов. В зависимости от цели применения они  разделяются на несколько групп. Это могут быть вытяжные, приточные или универсальные устройства.

Первая группа – приспособления для вытяжки. Их функция заключается в быстром отводе воздуха из помещения. Эффективность данной модели обусловлена наличием особой крышки, запас хода которой составляет от 8 до 30 мм. Они выпускаются в различных размерах.

Приточная разновидность анемостатов отличается вогнутой формой фланца, за счет которой снижается коэффициент сопротивления. Преимущество такой конструкции в том, что воздух подается в помещение равномерно и плавно.

Особенность моделей – возможность монтажа на стену или потолок. В обоих случаях максимальная эффективность обеспечена. В воздуховоде установлен специальный рассекатель, который подает воздушные массы к фланцам.

Наряду с вытяжными и приточными большой популярностью пользуются и универсальные анемостаты. Особенности выбора подобных моделей обусловлены возможностью использовать прибор как для притока, так и для отвода воздуха.

Данный процесс осуществляется посредством работы сразу двух колпаков-рассекателей. Для вытяжки можно применять сразу два отверстия, в то время как для притока один из колпаков следует закрыть.

Настройка универсальных анемостатов проводится исключительно вручную. Автоматика в данном случае не применяется.

При выборе максимально подходящего варианта следует обращать внимание еще на некоторые критерии. Так, размеры входного отверстия могут отличаться в зависимости от модели.

Это обязательно стоит учитывать в том случае, если пропускная способность устройства играет существенную роль.

Также стоит обратить внимание и на диаметр анемостата. Чем он больше, тем больший объем воздуха сможет пропустить.

Кроме того, оголовок приспособления должен соответствовать размеру входной трубы вентсистемы.

Во время поиска нужного варианта рекомендуется учитывать и такие факторы, как:

  1. площадь и целевое предназначение комнаты;
  2. степень загрязненности воздуха.

Монтаж анемостата

Чтобы установить анемостат, не нужно обладать особыми умениями и навыками. Это можно сделать самостоятельно, без участия специалиста.

Главное — последовательно выполнить ряд несложных манипуляций:

  • для начала необходимо сделать замеры воздуховода и всех существующих соединений. Это позволит определить оптимальный диаметр изделия;
  • затем воздуховод следует подключить к основному вентиляционному каналу;
  • конец полученного соединения должен быть выведен в том месте, где будет располагаться окно вентиляции;
  • в стене просверливают отверстие определенного диаметра;
  • опорный элемент устройства устанавливается в подготовленном месте;
  • анемостат закрепляется в отверстии вентиляционного канала;
  • выполняется соединение конструкции с воздуховодом;
  • в корпус аккуратно вкручивают винт для регулировки;
  • на регулирующий винт крепят фланец;
  • заранее устанавливается оптимальное положение тарелки, которое обеспечит эффективное функционирование системы с первого дня;
  • основание анемостата фиксируют на стене или потолке при помощи шурупов;
  • проверяют надежность крепления воздуховода.

Если ремонтные работы не окончены на стадии монтажа системы вентиляции, все видимые компоненты конструкции следует заклеить строительным скотчем или прикрыть бумагой. Это делается для того, чтобы каналы не забивались мусором и пылью.

Преимущество анемостата не только в том, что с его помощью можно создать определенный микроклимат в помещении. Данная система также позволит защитить отделочные материалы от избыточного накопления влаги.

Установленные в потолках анемостаты значительно продлят срок службы материалов в несущих конструкциях, а также декоративных элементов интерьера.

При этом внешний вид приспособления будет гармонично выглядеть на любой поверхности, независимо от дизайна комнаты. С таким же успехом эту конструкцию можно монтировать и в стены.

Большой ассортимент позволит подобрать именно такую модель, которая идеально дополнит дизайнерскую картину и не будет выделяться на общем фоне.

Итоги и выводы

Подводя итоги и ответив на вопрос, что такое анемостаты, можно с уверенностью сказать, что эти приборы являются незаменимой частью любого помещения.

С их помощью можно создать  благоприятный микроклимат и значительно продлить срок службы облицовочных материалов. При выборе нужно учитывать все особенности и отдавать предпочтение только проверенным и хорошо зарекомендовавшим себя маркам.

Что такое анемостат вентиляционный, принцип работы, устройство

В зависимости от требуемых показателей воздухообмена помещения, необходимо регулировать степень циркуляции воздуха. Для этого на вентиляционное отверстие устанавливают решётки и диффузоры. Однако, существует ещё одно приспособление, которое несколько отличается от них, — это анемостат.


Что такое анемостат

Немногие знают, что такое анемостат. Конструктивно он представляет собой небольшой отрезок трубы, который вставляется в отверстие вентканала. Внутри анемостата находится распорка, которая удерживает регулировочный винт с круглым щитом. Этот щит (тарелка) является подвижным элементом, перемещающимся по трубе назад и вперёд, и способным вращаться относительно её оси. Принцип работы основан на перемещении этого щита: при вращении против часовой стрелки, он начинает выдвигаться, тем самым, увеличивая зазор внутри трубы и поток входного воздуха. При вращении щита по часовой стрелке, зазор между ним и стенками трубы уменьшается, тем самым, уменьшая объем входящего воздушного потока.

Анемостаты являются аналогами вентиляционных решёток и диффузоров с некоторыми отличиями:

  • Анемостаты в отличие от вентиляционных решёток, регулируют воздушные потоки.
  • Анемостаты всегда имеют круглый корпус, в то время как диффузоры бывают квадратными.

Характеристики устройства

Основными характеристиками анемостата являются:

  1. Максимальное расстояние, на которое может перемещаться щит внутри канала, варьируется от 1 до 23 мм.
  2. Площадь отверстия, от которой зависит пропускная способность устройства, составляет от 0,006 до 0,009 м² при диаметре анемостата от 10 до 200 мм.
  3. Диаметр прибора подбирается в зависимости от того, какого размера сама вентиляция. Существуют модели диаметром от 80 до 200 мм.

размеры анемостата ВЕНТС А 100 ВР

Разновидности

Конструктивно анемостаты можно разделить на два типа: с одним щитом и с двумя. Во втором случае внутри устройства располагается две тарелки: одна меньшего размера, чем вторая, вогнутой формы. Считается, что такой тип устройства помогает более эффективно распределять воздушные потоки.

По типам используемого материала при изготовлении, устройства делятся на металлические и пластиковые.

Первый тип обычно монтируется в системах воздушного отопления, поскольку характеризуется повышенной прочностью и долговечностью. Пластиковые анемостаты более дешёвые, но при этом устойчивы к коррозии и просты в обслуживании. Чаще всего их устанавливают в ванных комнатах, санузлах, душевых, помещениях бассейнов. Для установки в интерьер, оформленный деревом, можно заказать вытяжное устройство с внешней панелью из аналогичного материала.

По назначению устройства делятся на три вида:

  1. Вытяжные.
  2. Приточные.
  3. Приточно-вытяжные.

Вытяжные анемостаты оснащены выпуклой тарелкой, которая направлена внутрь комнаты. Такая форма щита способствует эффективному попаданию воздуха в вентиляционный канал. Щит у приточных устройств, наоборот, имеет вогнутую форму для втягивания воздушных потоков в помещение и их распределения. Распределение кислорода у приточных устройств производится более эффективно, поскольку за счёт формы тарелки воздушные массы удаётся направлять вдоль поверхности стен, а не в конкретную точку. Приточно-вытяжной вид характеризуется наличием тарелок с округлыми краями и ровной формой, как правило, их две. Оба щита формируют два щелевых зазора, и когда требуется только приток или только вытяжка воздуха, один из них закрывается. Приточно-вытяжные анемостаты могут устанавливаться как внутрь вытяжной вентиляционной системы, так и приточной.

Сфера применения

Анемостаты используются для установки внутри вентиляционных и систем кондиционирования, а также для сетей воздушного отопления. Они устанавливаются как в жилых, так и общественных, промышленных помещениях, а также крупных торговых комплексах. Функции этого воздухораспределителя заключаются в следующем:

  • Эффективное воздухораспределение внутри помещений. За счёт этой функции осуществляется аэроконвекция, которая препятствует образованию сильных потоков воздуха внутри помещения.
  • Декоративная маскировка отверстия вентканала.
  • Регулирование объёма приточного воздуха внутрь помещения.

Благодаря небольшим размерам, устройство практически незаметно в интерьере, при этом существует масса вариантов оформления внешней поверхности анемостата.

Установка

Установка анемостата в канал воздуховода не представляет особых сложностей. Монтаж может производиться при помощи саморезов или с использованием соединительной коробки:

  1. На стену, в верхней её части, или на потолок прокладывается гибкий воздуховод от основного канала.
  2. В соответствии с его диаметром, на выбранном участке производится отверстие круглой формы.
  3. Внутрь просверленного отверстия монтируется анемостат.
  4. С внешней стороны прибор фиксируется на саморезы.
  5. Внутрь корпуса прибора вставляется опорная конструкция с винтом и тарелкой. Её соединяют с внешней декоративной панелью, и помещают в пазы внутри трубы.
  6. К опорной конструкции крепится тарелка.

Далее, корректируется объем поступающего воздуха внутрь помещения, регулируемый винтом анемостата. Во время монтажа все работы должны производиться таким образом, чтобы не создавать необходимость прокладки дополнительных вентканалов и исключить проведение масштабных ремонтных работ дома.

Что это такое – анемостат? Это прибор, с помощью которого осуществление вентиляции внутри помещения станет более эффективным. Воздухораспределение позволит регулировать потоки воздушных масс с улицы, не создавая дома сквозняки. Устройство может работать как на ручном управлении, так и с помощью автоматики.

Что такое анемостат в вентиляции и для чего он нужен

Главная » Блог » Что такое анемостат в вентиляции и для чего он нужен

Все о вентиляционном анемостате

Микроклимат в доме должен быть максимально комфортным. Это утверждение мало кто будет оспаривать. Одно из главных условий его поддержания – наличие достаточной циркуляции воздушных масс, которая обеспечит постоянное присутствие свежего воздуха в помещении.

Важным условием оптимальной циркуляции является возможность плавного регулирования интенсивности воздушных потоков, что может обеспечить только анемостат.

Вентиляция с помощью анемостата

Задачи устройства

Распределителем воздуха, или анемостатом, называется элемент особой конструкции, закрепляющийся на выходе вентиляционной системы. Он считается альтернативой стандартной вентрешетки или диффузора, но при этом имеет более широкий функционал.

Его главная задача – сформировать и распределить потоки воздуха, поступающие внутрь помещения. Возможен и обратный вариант – работа с воздушными массами, направляющимися из здания.

Помимо этого анемостат устраняет сквозняки благодаря формированию правильной аэро-конвекции, обеспечивает максимально эффективное проветривание, поскольку струи воздуха расходятся по всем возможным направлениям. Дает возможность регулировать количество подающегося воздуха, а при необходимости отверстие, через которое поступают воздушные потоки, полностью перекрывается.

Конструкция

Некоторые модели анемостатов дополнительно оборудуются фильтрами, очищающими поступающий с улицы воздух от пыли. Конструктивно приборы устроены очень просто. Они представляют собой круглый корпус, который устанавливается на вентиляционный канал. Внутри анемостата расположены распорка, удерживающая его внутри шахты, и регулируемые фланцевые перегородки. Именно они определяют интенсивность воздушного потока.

При повороте крышки прибора по часовой стрелке щель, пропускающая воздух, увеличивается. При повороте в противоположном направлении, соответственно, уменьшается. Все анемостаты делятся на три типа:

  • Приточные. Распределяющий потоки воздуха щит имеет вогнутую внутрь форму. Благодаря этому его аэродинамическое сопротивление минимально, а поступающие массы воздуха распределяются максимально равномерно.
  • Вытяжные. Щит имеет округлую форму, что позволят эффективно удалять из комнаты загрязненный воздух.
  • Универсальные. Оснащаются двумя щитами разной формы, поэтому могут работать в различных режимах.

Выбор

Однако для правильного выбора устройства недостаточно определится с его типом. Нужно учесть еще ряд важных технических характеристик.

Размеры отверстия

Эта величина определяет пропускную способность прибора. Поскольку анемостат предполагает регулировку интенсивности воздушного потока, существует так называемый разбег показателей. Чем он больше, тем точнее можно настроить прибор.

Диаметр анемостата

Размеры оголовка воздухораспределителя должны соответствовать сечению вентиляционного канала. Выпускаются приборы диаметром от 80 до 200 мм, поэтому в любом случае можно подобрать оптимальную по размерам модель.

Запас хода

Показывает, насколько размеры отверстия в максимально открытом состоянии больше, чем в минимальном. Эта разница может быть весьма существенной и варьируется в пределах от 8 до 30 мм. Чем больше запас хода, тем точнее настраивается анемостат.

Тип управления

Возможны два варианта: механический и автоматический. Первый предельно прост и реализуется в большинстве моделей. Однако в некоторых случаях использовать его не совсем удобно, к примеру, если анемостат располагается на значительной высоте или на потолке. В таком случае монтируется устройство с автоматическим управлением, реагирующее на сигналы с пульта. Правда, для него придется дополнительно протянуть кабель и смонтировать блок управления.

Материал

И еще один важный момент в выборе анемостата – материал, из которого изготовлен прибор. Самыми доступными считаются устройства из пластика. Они выпускаются в самом разном оформлении: цвет, дизайн, текстура. К числу достоинств таких устройств можно отнести высокую устойчивость к повышенной влажности, отсутствие гниения и коррозии.

Пластиковые конструкции имеют небольшой вес и легко монтируются. Они весьма неприхотливы в обслуживании и просты в уходе. Благодаря этому широко используются в офисах, жилых домах и на производстве.

Из недостатков пластиковых приборов надо отметить низкую прочность и чувствительность к высоким температурам. Именно поэтому они не годятся для работы с горячими воздушными массами. Этих недостатков лишены металлические анемостаты.

Их изготавливают из алюминия или нержавеющей стали. Металлические приборы отличаются привлекательным внешним видом, который хорошо сочетается с самыми разными стилями оформления интерьера. Помимо этого они прочны и долговечны.

Из минусов таких анемостатов нужно упомянуть о довольно большой массе, что несколько затрудняет их монтаж, и высокой стоимости.

В качестве эксклюзивного решения выпускаются анемостаты из дерева. Это штучные изделия, которые выполняются под заказ. Они органично смотрятся в оформленном деревом интерьере. Если предполагается их установка в сауне или в бане, требуется обязательная дополнительная обработка древесины специальными защитными составами.

Анемостат – необходимый элемент вентиляционной системы, обеспечивающий комфортный микроклимат в доме. Важно правильно выбрать устройство, тогда оно прослужит долго и будет эффективно выполнять свои функции. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Анемостаты вентиляционные: что это такое? Виды, применение, монтаж

Анемостат – это конечный элемент системы вентиляции, сходный по назначению с вентиляционной решеткой или диффузором, но имеющий свои отличия.

Для обустройства грамотной вентиляционной системы, кроме всего прочего, нужно знать, какие воздухораспределительные элементы вентиляции следует устанавливать, что такое анемостат и чем он отличается от диффузора.

Анемостаты находят свое применение в вентиляции бытовых, производственных помещений, системах обогрева и кондиционирования воздуха, при этом выполняют несколько важных задач:

  • обеспечение однородности при распределении потоков воздуха;
  • регулирование объёма воздуха, идущего через канал вытяжной вентиляции;
  • блокирование вентиляционного отверстия.

Анемостат: устройство и принцип действия

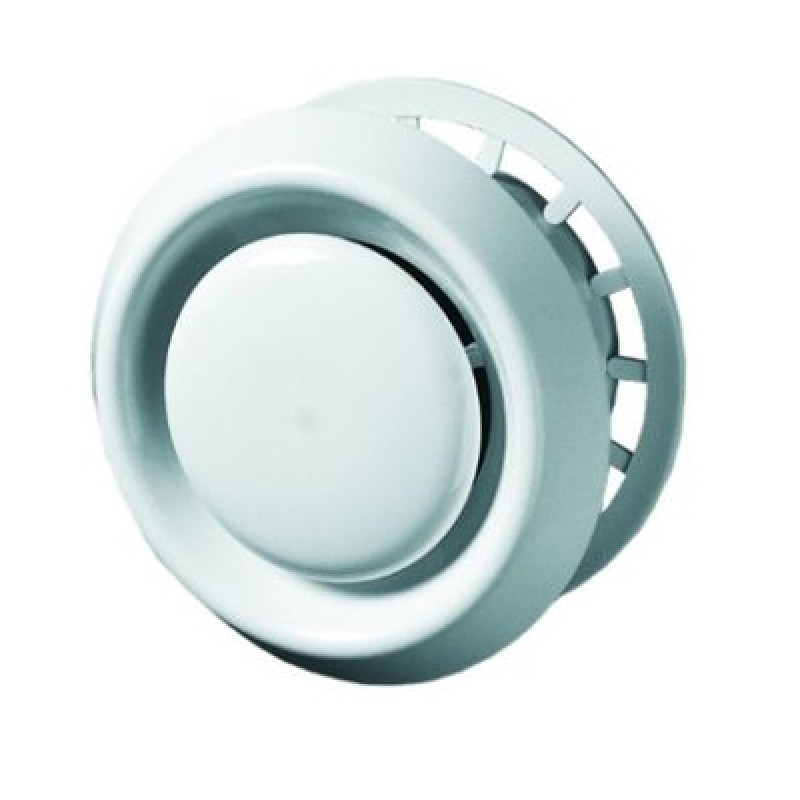

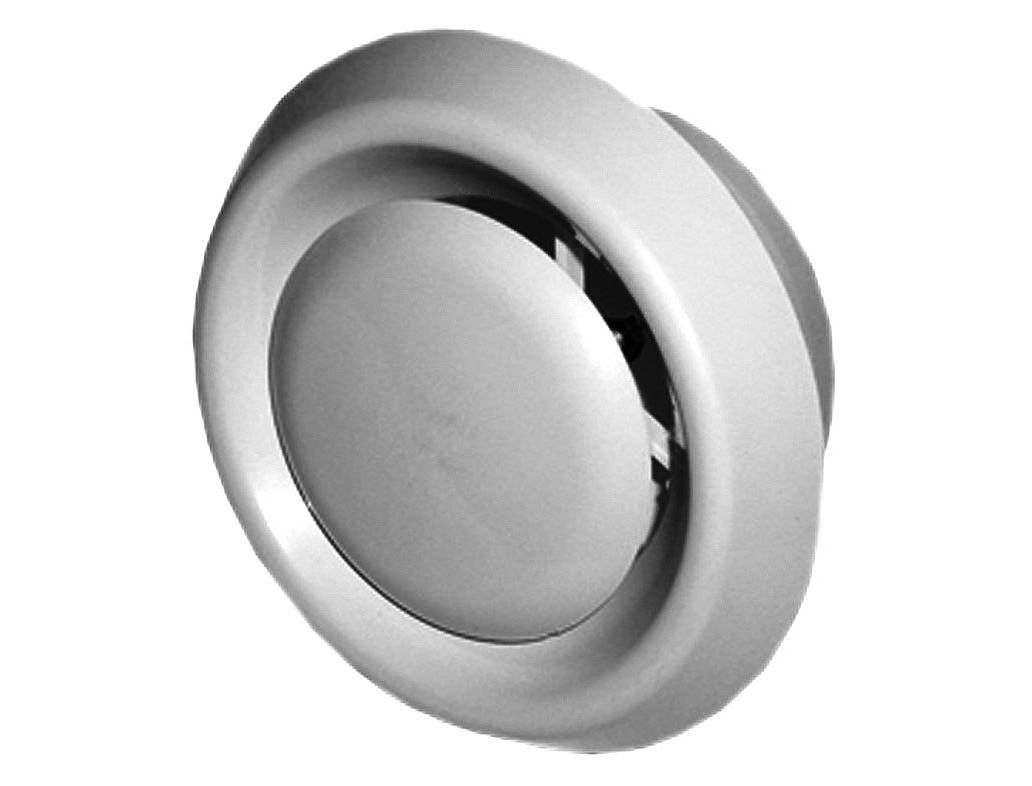

Анемостат вентиляционный имеет очень простую и понятную конструкцию, состоящую из:

  • корпуса;
  • монтажного фланца;
  • распорки с винтом для регулирования;
  • диска круглой формы.

Корпус устройства имеет вид и форму укороченной трубы. В канал воздуховода его устанавливают таким образом, что со стороны комнаты на трубе видно монтажный фланец. За качество крепления отвечают саморезы.

В полости трубы закрепляется распорка, на которую монтируют регулировочный винт. На его конце, обращенном в помещение, держится круглый подвижный щит, который может перемещаться по трубе воздухораспределителя.

Круглый диск, выдвигаясь, увеличивает пропускную щель, таким образом, поток воздуха усиливается. Когда щит задвинут, воздушный поток уменьшается. Существуют приточные анемостаты с двумя тарелками, одна из которых меньшего диаметра. Такое устройство служит для более эффективного распределения воздуха, хотя это не является критически важным преимуществом.

Различия между анемостатом и диффузором

Для обывателя достаточно сложно не спутать два элемента вентиляционной системы. Однако существует значимая разница между ними: анемостат обладает функцией регулировки интенсивности воздушного потока, проходящего сквозь него. Диффузор, в свою очередь, имеет большую пропускную способность и фиксированный наклон ламелей.

Кроме того, анемостаты имеют только круглую форму, диффузоры при этом могут быть как круглыми, так и квадратными.

Как выбрать анемостат

Виды по назначению

По своему предназначению анемостаты делятся на три вида:

  • приточный;
  • вытяжной;
  • универсальный.

Отличие приточного типа в том, что его подвижный щит вогнут вовнутрь. Это позволяет значительно снизить аэродинамическое сопротивление и способствует лучшему распределению воздушных масс.

У вытяжного варианта внешний регулируемый диск имеет выпуклую форму для обеспечения наиболее эффективного оттока воздуха.

Универсальные модели – это приточно-вытяжные анемостаты, регулируемые двумя подвижными дисками. При использовании в вытяжной системе возможно одновременная работа двух зазоров, образуемых тарелками. Если необходима установка в приточной вентиляции, вогнутый щит выкручивается, увеличивая приток, а вытяжное отверстие, в свою очередь, закрывается.

Материал изготовления

Анемостаты изготавливают обычно из следующих материалов:

При выборе материала устройства, необходимо принять во внимание условия эксплуатации вентиляционной системы, дизайн помещения и свои материальные возможности.

Металлический анемостат отличает износостойкость и длительный срок службы. Такое изделие будет идеальным решением для обеспечения удаления и подачи нагретого воздуха. Кроме того, внешний вид достаточно универсален для применения практически при любом дизайне помещения. Недостатки очевидны: высокая стоимость и большой вес.

Пластиковые воздухораспределители обладают рядом очевидных преимуществ: малый вес, легкость монтажа, влагостойкость, огромный выбор цветов и размеров, легкость ухода и обслуживания, низкая цена. Такие модели зачастую применяются во влажных помещениях (например, бассейн, душевая, санузел). Между тем, пластик имеет определенные недостатки: низкая прочность, невозможность применения для нагретых воздушных потоков.

Деревянные модели встречаются довольно редко, обычно в интерьерах деревянных домов, саун или бань.

Характеристики вентиляционных анемостатов

Модель устройства следует выбирать по следующим основным параметрам:

Размеры оголовка должны соответствовать диаметру воздуховода.

К примеру, для воздуховода диаметром 100 мм подходит распределитель воздуха на 100 мм. Значения диаметра воздухораспределителя имеют диапазон 80-200 мм. Если есть необходимость прикрыть отверстие большего диаметра, то используются диффузоры.

  1. Площадь щелевого отверстия

Данная характеристика влияет на пропускную способность анемостата. У небольших моделей диаметром сечения 8 см площадь щелевого отверстия не более 0,002 кв.м, у устройств размером 20 см она достигает 0,009 кв.м.

Определяет максимальное открытие зазора, создаваемого подвижным щитом. Граничное значение в зависимости от модели достигает 8-30 мм.

Установка анемостатов

Монтаж происходит при разобранной гипсокартонной конструкции, то есть на этапе капитального ремонта или строительства, чтобы иметь возможность провести воздуховод к отверстию.

Для гибких воздуховодов применяют анемостаты с фланцами.

Работы по установке анемостата подразделяются на следующие этапы:

  • От вентиляционного канала к планируемому месту установки подводится гибкий воздуховод.
  • В гипсокартоне осуществляется вырез диаметром, соответствующим размерам воздуховода.
  • По диаметру выходного отверстия подбирается модель устройства с равным по значению диаметром.
  • Патрубок анемостата устанавливается в полость воздуховода.
  • Саморезами производят крепление монтажный фланца крепится к гипсокартонному лист.
  • Затем производится дальнейшая отделка помещения.

При этом, учитывая, что есть возможность попадания в вентиляционное отверстие строительного мусора и пыли, следует обдумать, как его закрыть до окончания работ.

Небольшие неточности при монтаже устройства, например, неустойчивость или наклон конструкции, приведут к снижению эффективности его работы. Поэтому не лишним будет подстраховаться, доверив его установку специалистам.

Что такое вентиляционный анемостат

Можно с большой долей уверенности заявить, что буквально каждому знаком недостаток стандартного и привычного кондиционера. Для того, чтобы добиться равномерного распределения охлажденного воздуха в комнате, нужно достаточно долго регулировать заслонки.

При применении моделей с недостаточной свободой лопаток приходится мириться с тем, что в одном месте комнаты чувствуется ощутимый холодный поток воздуха, а в другой относительно душно. Такую проблему решает вентиляционный анемостат, который показывает очень хорошие результаты как при применении канальных систем кондиционирования, так и приточно-вытяжной вентиляции.

Назначение анемостата

Анемостат выполняет одну утилитарную функцию. Формирует и распределяет поток воздуха, поступающий в комнату или наоборот, выходящий в систему вентиляции. Различают:

  • вытяжной, предназначенный для забора воздуха из комнаты;
  • приточный, задача которого — распределять нагнетаемый поток;
  • универсальный, способный эффективно функционировать в вентиляционных системах гибридного типа.

Анемостат всем знаком, это устройство круглого сечения, состоящие из основного корпуса и центральной головки (тарелки рассекателя), положение которой может регулироваться. Изготавливается такое приспособление из пластика, однако встречаются модели из алюминия, покрытого порошковой или полимерной окраской.

Важное замечание. Анемостат вытяжного, приточного и универсального типа — разные устройства, отличающиеся конструктивно. Поэтому установка приточного анемостата в вытяжную вентиляцию приводит к очень резкому снижению показателей работы системы (аналогично, когда вытяжной устанавливается в нагнетающий воздуховод). Универсальный анемостат — устройство другого класса, сочетающее в себе конструктивные решения остальных двух типов приборов.

Чем отличаются анемостаты

Главное, чем отличаются устройства разного назначения — характером распределения воздушных масс. Опишем работу анемостата простыми словами, для каждого из трех типов.

  • Анемостат, предназначенный для приточной вентиляции или системы кондиционирования, имеет такую конфигурацию центральной части, при которой, грубо говоря, нагнетаемый воздух равномерно распределяется параллельно поверхности, на которой установлено устройство. Обычная форма рассекателя — вогнутая снаружи тарелка.
  • Анемостат, предназначенный для вытяжной вентиляции, способен забирать значительный поток воздуха, который проходит через него, почти не встречая сопротивления. При этом форма центральной части такова, что всасывается поток воздуха в форме вертикального цилиндра (в случае установки анемостата на потолке). Это гарантирует быстрый отвод воздуха из центра помещения.
  • Анемостат универсальный имеет две тарелки рассекателя. Одна работает, когда применяется вытяжная вентиляция, вторая — при нагнетании воздуха в помещение. Выбор соответствующего режима осуществляется вручную с помощью перекрытия ненужного в данный момент зазора.
Приточный анемостат Вытяжной анемостат Универсальный анемостат (приточно – вытяжной)

Количество воздуха, которое анемостат пропускает через себя при работе вентиляции, также регулируется очень просто. Центральная тарелка — рассекатель может менять положение, уменьшать или увеличивать технологический зазор.

Как устанавливается анемостат

Инструкция по монтажу анемостата в вентиляционные системы выглядит очень просто:

  • устройство монтируется в панель подвесного потолка или гипсокартонную плиту;
  • в пространстве между подвесными панелями и перекрытием закладываются воздуховоды, которые ведут либо к канальному кондиционеру, либо к отдельному вентилятору;
  • может монтироваться с воздуховодом, ведущим к центральному коробу вентиляции.

Никаких сложностей при установке анемостатов обычно не возникает. Необходимо только не забыть подвести к каждому собственный воздуховод, особенно это важно, если монтаж производится в гипсокартонную плиту.

Небольшая хитрость. При желании, можно монтировать один длинный короб узкого сечения, который закрыт с одной стороны, а с другой — оборудован приточным или вытяжным вентилятором. Располагая по длине конструкции анемостаты, каждый из которых отрегулирован в зависимости от отдаленности источника вентиляции, можно добиться равномерного забора или плавного потока воздуха по всей длине короба. Это очень удобный вариант, если делается вытяжная вентиляция на небольшой кухне, где есть только один отводный канал в стене.

Заключение

Анемостат — простой и одновременно очень функциональный прибор. Применяемый как на вытяжной, так и на нагнетательной, а также на гибридных системах вентиляции, он позволяет просто и понятно регулировать поток воздуха, обеспечивая нужную температуру в комнатах и даже в отдельных частях помещения. Благодаря способности захватывать и удалять почти вертикальный столб воздуха, незаменимы в качестве комплектации вытяжных устройств в зонах курения, задымления, резких запахов.

Вентиляционные анемостаты – повышаем эффективность работы вентсистем!

Вентиляция

02.06.2017

3 тыс.

2 тыс.

4 мин.

Отверстия воздуховодов традиционно прикрываются диффузорами и вентиляционными решетками. Альтернативой этим приспособлениям является анемостат – специальный воздухоразделяющий элемент.

Конструктивно интересующий нас элемент выполняется в виде небольшого по длине отрезка трубы, вставляемого в выход вентканала. К опорной поверхности анемостат фиксируется посредством особого монтажного фланца. Эта деталь представляет собой плоский круг, устанавливаемый на отрезок трубы со стороны комнаты. Фланец прикрепляется при помощи саморезов. Во внутреннюю часть трубы монтируется распорка. Она необходима для удержания регулировочного винта, на торце которого находится круглый щит. Его обычно называют тарелкой. Щит – подвижный элемент. Он способен перемещаться (назад и вперед) по трубе, а также вращаться по отношению к последней в перпендикулярной плоскости.

Анемостат представляет собой небольшой по длине отрезок трубы, который вставляется в выход вентканала

Если вращать тарелку против движения стрелки часов, она начинает выдвигаться. Это приводит к увеличению зазора между стенками трубы и щитом, за счет чего воздушный поток более интенсивно проникает в помещение. При вращении тарелки по часовой стрелке наблюдается обратное явление. Зазор уменьшается, а вместе с ним снижается и проходимость воздуха.

По сути, описываемые вентиляционные элементы – анемостаты, являются аналогами стандартной регулируемой решетки, но с несколько иным конструктивным исполнением. Нюанс. Решетки (диффузоры) не позволяют регулировать объем воздушного потока. А анемостаты легко справляются с этой задачей. Еще один важный момент. Корпус анемостатов всегда имеет круглую форму. Диффузоры же могут иметь квадратную конфигурацию.

Некоторые воздухоразделители располагают сразу двумя щитами. В подобных случаях одна тарелка (меньшая по размеру) делается вогнутой, а вторая (ставится внутри круга) – обычной формы. Анемостаты с двумя щитами более интенсивно распределяют воздушный поток. Но многие специалисты говорят, что эффективность подобных устройств не намного выше приспособлений с одной тарелкой.

Анемостаты используются в вентсистемах, сетях воздушного отопления и кондиционирования, монтируемых в общественных, промышленных, жилых, санитарно-бытовых помещениях. Функции описываемых устройств следующие:

  1. 1. Основная – эффективное распределение воздуха внутри помещения.
  2. 2. Декоративная – прикрытие вентканала.
  3. 3. Дополнительная – плавная настройка объема воздуха, поступающего в помещение.

Небольшие размеры анемостатов (их сечение – 8–20 см) дают возможность монтировать их практически незаметно. Обычно воздухоразделители ставятся в верхней части стеновой поверхности либо на потолке. Визуально смонтированная конструкция выглядит как аккуратный круг, не портящий интерьер комнаты. Большинство анемостатов имеют белый или металлический цвет. Но при необходимости можно приобрести конструкции с серебряным либо золотым оттенком. Также несложно купить обычное белое изделие и окрасить его в нужный вам цвет (под имеющийся в помещении декор).

Материал для изготовления воздухоразделителей – металл (сталь-нержавейка) и пластик. Стальные приспособления, как правило, монтируются в системах воздушного отопления. Такие анемостаты характеризуются длительным сроком службы и повышенной прочностью. Но их стоимость достаточно высока. Конструкции из пластика стоят дешевле. При этом они долговечны, устойчивы к коррозионным проявлениям, просты в обслуживании. Пластиковые изделия незаменимы для вентиляции ванных комнат, кухонь, санпомещений, душевых и общественных бассейнов.

Если человеку требуется воздухоразделительный элемент для монтажа в здании (доме) с внутренней деревянной облицовкой, можно приобрести конструкцию, выполненную из древесины. В строймагазинах такие приспособления продаются очень редко. Их приходится заказывать заранее по каталогам. Впрочем, есть и более простой вариант. Тарелку необходимых размеров из дерева вам легко сделают в любом мебельном ателье.

Все воздухоразделительные изделия состоят из корпуса, регулировочного клапана, соединительной муфты, перегородки, торцевой заглушки и подвесного фиксатора. Между собой анемостаты отличаются лишь конструкцией щита, которая и определяет их назначение. Рассматриваемые нами устройства бывают:

  1. 1. Вытяжными.
  2. 2. Приточными.
  3. 3. Приточно-вытяжными.

Изделия первого типа располагают тарелками выпуклой формы. Выступающая часть таких щитов направлена в сторону комнаты, в которой монтируется приспособление. Выпуклые устройства обеспечивают эффективную вытяжку в вентканал воздуха из помещения.

По конструкции щита можно определить назначение анемостата (вытяжной, приточный или приточно-вытяжной)

Приточные анемостаты характеризуются вогнутым щитом.

Такая конструкция гарантирует максимально качественное прохождение воздушного потока в комнату извне и интенсивное его распределение вдоль потолка либо стены. Приточно-вытяжные тарелки имеют округлые края и абсолютно ровную форму. Их разрешается ставить в приточные и вытяжные вентсистемы.

Основные параметры всех по типу тарелок:

  • диаметр;
  • ход щита;
  • величина зазора.

Анемостаты производятся для воздуховодов с разными размерами. Диаметр тарелки, как уже было отмечено, варьируется в пределах 8–20 см. Самые распространенные сечения щитов – 12,5 и 10 см. Ход тарелки определяет дистанцию, на которую она может перемещаться. Этот показатель равняется 1–23 мм. Площадь зазора – важная характеристика. От нее зависит то, сколько воздуха способен пропустить вентиляционный элемент. Площадь зазора может достигать 90 кв. см.

Приспособления для распределения воздушного потока монтируются на стену либо потолок в конструкцию, сделанную из гипсокартонных листов. Установка выполняется на стадии капремонта или строительства. Монтаж анемостата можно осуществить разными способами. Проще всего устанавливать его, используя гибкий воздуховод. Последний требуется подвести к вентканалу, скрытому под гипсокартоном.

Устройство обычно монтируется во время ремонта или строительства

Схема работ приведена далее:

  1. 1. Подбираете анемостат по сечению имеющейся вентиляционной трубы
  2. 2. Высверливаете отверстие круглой форму в гипсокартоне (в месте, где будет выполнено подключение гибкого воздуховода).
  3. 3. Проводите гибкую трубу от отверстия к основному вентканалу.
  4. 4. В проведенный воздуховод монтируете трубу разделителя потока.
  5. 5. Прикрепляете к гипсокартону (используйте саморезы) наружный круг устройства.

Затем следует закрыть отверстие анемостата строительным скотчем и завершить запланированные отделочные мероприятия. После этого можно монтировать опорную часть внутрь трубы воздухоразделителя, устанавливать на нее тарелку с винтом и соединять опору с декоративной накладкой (кругом). Обратите внимание! Опора внутри трубы обязательно монтируется на специальные пазы. Установка завершена. Используйте анемостат по назначению!

что это такое и какими они бывают, особенности

Вопрос о том, что такое анемостат, интересует многих хозяев домов и квартир. Речь идёт о металлической или пластиковой конструкции, служащей для разделения, забора и подачи воздуха. Применяются вытяжные изделия в вентиляционных и вытяжных системах. Приточный элемент наполняет чистым воздухом комнаты, помещения в здании.

Приточно-вытяжные анемостаты

Назначение анемостата

Приточно-вытяжные устройства, несмотря на относительную новизну, активно используются в ряде систем:

  • обогрева жилых объектов воздухом;
  • кондиционирования;
  • вентиляции.

Вентиляционные анемостаты получили широкое распространение – санитарных зонах, общественных объектах, производственных комплексах и жилых комнатах. В перечисленных объектах изделие выполняет несколько важных функций:

  1. Равномерное распределение воздуха в системах вентиляции, благодаря чему в комнате формируется максимально комфортная атмосфера.
  2. Гибкая регулировка притока чистого кислорода в помещение.
  3. Декоративное перекрытие отверстия воздуховода.

Приточно вытяжные анемостаты в современных офисах позволяют регулировать объём свежего воздуха в помещении

Что касается первого аспекта, то он справедлив главным образом для систем вентиляции, где установлен приточный агрегат, распределение кислорода осуществляется сплошным потоком, а не направленно. Фактически, происходит «растекание» воздушного потока вокруг щитовой тарелки. За счёт этого нивелируются эффект существенных перепадов по температуре.

Установки для систем вентиляции функционируют в условиях смягченного климата. Они подходят для помещений, где высота потолков не превышает 4 м, монтаж осуществляется на потолок или на стену.

Конструкция и характеристики

Конструкция анемостата

Итак, анемостат – что это такое с точки зрения конструкции? Речь идёт о воздухоразделителях круглой формы, белого или серебряного цвета. Диаметр изделий варьируется в диапазоне от 10 до 13 см. Отличительная черта устройств – компактная форма, применение лёгких материалов – оцинкованная сталь, пластик, алюминиевые сплавы.

Ключевые компоненты устройства

Регулируемый агрегат состоит из нескольких компонентов и функциональных элементов:

  1. Защитный корпус, выполняющий не только функциональную, но и декоративную роль.
  2. Крепёжная муфта.
  3. Подвесной фиксатор.
  4. Декоративные регулируемые перегородки (имеют вид фланцев).
  5. Клапан, при помощи которого можно регулировать направление воздуха.
  6. Заглушка торцевого типа.

Внутренняя конструкция анемостата

Выходные торцы изделия состоят из металлической или пластиковой рамы и горизонтально расположенных ламелей. Такая конструкция считается оптимальной с точки зрения подачи кислорода из системы вентиляции в помещение. Для установки или демонтажа рамы используется центровочный винт. Крепление труб осуществляется при помощи соединительных шкафов с закругленной формой горизонтальной горловины.

Разница (отличия) между анемостатом, диффузором

Основные отличия между воздухоразделителем и диффузором заключаются в конструкции двух изделий. Если говорить о диффузорах, то они имеют вид квадратной или округлой решетки. Для производства используют прочную пластмассу, алюминий.

Круглый диффузор с перфорацией

Главная особенность конструкции – фиксированный угол положения защитных решеток, что не позволяет изменять пропускную способность устройства.

В диффузорах направленность воздушного потока из вентиляции корректируется за счёт использования разных моделей заслонок.

Анемостат приточно вытяжной

Что касается воздухоразделительных элементов, то они также производятся из пластика и металла. Анемостаты бывают приточными и вытяжными. Направленность воздушного потока изменяется в зависимости от того, какая именно конструкция выбрана – вытяжная или приточная. У каждого такого устройства пропускная способность изменяется регулирующим механизмом.

Между собой анемостаты отличаются направленностью движения воздушных масс. Если рассматривать вытяжные модели, то они оснащены тарелкой с закругленными формами. Благодаря такой конструкции загрязненный кислород оперативно отводится в вентиляцию.

Приточные конструкции монтируются в вентиляционных системах приточного типа под потолком. Устройства этого типа имеют тарелку особой формы, благодаря чему атмосфера в комнате становится комфортнее. Кислород огибает воздухоразделительный элемент, при этом он движется в вертикальном направлении.

Как установить анемостат (монтаж)

Анемостат металлический монтируется в подвесной потолочной конструкции или на стене. Конструктивные элементы устанавливаются строго параллельно каналам воздуховода. За счёт лаконичного внешнего вида устройства прекрасно сочетаются с интерьерами любых комнат.

Специалисты рекомендуют проводить работы на этапе ремонта или строительства дома. Это позволит обеспечить доступ к внутренним конструкциям потолка, упростит процесс.

Последовательность монтажа:

  1. От главного канала вентиляционной системы к месту предполагаемой установки проводят гибкий воздуховод.
  2. В гипсокартонной конструкции потолка проделывается круглое отверстие, диаметр которого должен соответствовать размерам анемостата. Профессиональные строители применяют специальные насадки, в большинстве случаев можно ограничиться электролобзиком.
  3. Учитывая диаметр воздуховода выбирают анемостат.
  4. Трубка устройства совмещается с гибким воздуховодом вентканала.
  5. Наружную часть круга фиксируют саморезами.
  6. Для автоматических моделей может понадобится монтаж выключателя и подвод электрокабеля.
  7. К завершающему этапу приступают после окончания строительно-ремонтных работ.
  8. Внутрь трубы помещается опорная часть воздухоразделителя. К ней привинчивается саморезом тарелка из комплекта поставки. Опорную часть корпуса прикрепляют к декоративному кругу.
  9. В последнюю очередь вкручивается винт и комплектная тарелка.

Объём подводимого в комнату чистого кислорода регулируется вращением винта против движения часовой стрелки.

Производители и модели анемостатов

В России и Украине покупатели предпочитают устройства нескольких производителей – Вентс, Эра и СистемЕйр. Самые доступные по цене – изделия торговой марки Вентс, представленные в 6 категориях.

  1. А-ВР. Модели диаметром от 8 до 20 см. Преимущественно пластиковые. Надёжные и доступные по стоимости.
  2. А-ПР. Устройства приточного типа (в комплекте поставки 2 тарелки диаметром 20 см или 1 на 15 см).
  3. А-ВРФ. Комбинированные модели с широком диапазон размеров – от 8 до 20 см. Определиться с подходящей моделью просто.
  4. А-ПРФ. Пластиковые конструкции для приточных систем- от 15 до 20 см.
  5. АМ-ВРФ-Н. Качественные и надёжные модели приточного типа из нержавеющей стали. Диаметр – 10-20 см.
  6. АМ-ВРФ. Стальные модели, защищенные полимерным слоем. Преимущественно приточного типа. Диаметр – от 10 до 20 см.

Микроклимат в доме зависит от температуры, влажности и свежего воздуха. Анемостат – маленькая конструкция с внушительными функциональными возможностями. Эти устройства получили широкое распространение в жилых домах, промышленных комплексах, заводских цехах. Они определенно заслуживают вашего внимания.

Анемостат: какую роль играет это устройство в системе вентиляции

В системах приточной и вытяжной вентиляции используются воздуховоды, вентиляторы, диффузоры, решётки, нагревательные устройства. Одним из элементов различных вентиляционных систем является и анемостат, используемый в регулировании и распределении потоков воздуха.

Для чего нужен анемостат

В вытяжной вентиляции с помощью анемостата регулируют силу потока воздуха, за счёт изменения пропускной способности вентиляционного отверстия. В приточных системах он равномерно распределяет прибывающий свежий воздух по помещению. Анемостаты разных конструкций устанавливают в зданиях жилого, общественного и производственного назначения.

Принцип действия устройства

Как и вентиляционные решётки и диффузоры, анемостаты пропускают через себя потоки воздуха. Но в отличие от них, у анемостатов есть:

  • Наружная пластина «тарелка», с помощью которой регулируется проточный зазор вентиляционного отверстия.
  • Тарелка имеет винтовое соединение с цилиндрическим корпусом.
  • Монтажное кольцо корпуса крепится к торцовой части вентиляционной трубы.
  • В корпусе также есть отверстия под крепёж к стенам или к потолку.
  • Регулировка производится ввинчиванием штока тарелки в корпус. Увеличение или уменьшение зазора между тарелкой и корпусом изменяет пропускную способность вентиляционного отверстия.
  • В приточной вентиляции поток воздуха, поступающего из трубы, имеет не линейную направленность. Он сталкивается с тарелкой и растекается вдоль плоскостей стены или потолка, что способствует более равномерному его распределению в пространстве. Это очень важно в системах воздушного отопления, в которых анемостаты тоже применяются.

Средний диаметр устройств колеблется в пределах 80-200 мм. Длина цилиндрического корпуса может доходить до 230 мм. Есть конструкции с парным расположением двух тарелок на общем штоке. Одна тарелка остаётся снаружи, другая же находится внутри цилиндра. Эти устройства предназначены для установки в мощных приточных системах вентиляции.

Разные модели анемостатов регулируются вручную и от электрического привода. Некоторые устройства входят в состав автоматических систем вентиляции.

Вытяжные, приточные и приточно-вытяжные модели

У вытяжных моделей тарелка отличается более округлой выпуклой формой и гладкой поверхностью, что создаёт лучшие условия вывода воздуха в сторону воздуховода.

Приточно-вытяжные модели имеют 2 колпака. Во время вытяжки воздух удаляется из помещений через обе щели. В режиме притока остаётся открытой только внешняя тарелка.

Материалы изготовления

Наибольшим распространением отличаются пластиковые модели. Что обусловлено:

  • Простотой изготовления.
  • Небольшим весом.
  • Наличием неплохих декоративных свойств.
  • Полным отсутствием предпосылок к гниению и коррозии.
  • Доступностью цен.

Недостатком является их сравнительно невысокая прочность и непригодность к использованию в системах воздушного отопления и удаления дыма.

Металлические устройства намного прочнее, но они дороже и тяжелее пластиковых моделей. Изделия из нержавеющей стали успешно эксплуатируются во влажных условиях. Некоторые металлические модели изготавливают из жаропрочной стали.

Деревянные анемостаты не используют в экстремальных условиях. Чаще их применяют в жилых и общественных помещениях, благодаря наличию хороших декоративных свойств.

Какие конструкции анемостатов следует устанавливать при монтаже вентиляционной системы.

Вся разводка вентиляции имеет совершенно чёткий алгоритм просчёта необходимых площадей сечения и протяжённости воздуховодов. Анемостат – это часть общей конструкции, поэтому его подбирают, исходя из рассчитанных параметров вентиляционных каналов. Здесь учитывается назначение системы и эксплуатационные условия. В жилых и общественных помещениях немаловажное значение имеет и декоративность находящихся на виду изделий.

Вы ведь не хотите, чтобы внешний вид вентиляционного устройства выбивался из общей картины уютного жилого интерьера?

Задать вопрос эксперту

Что такое анемостат и как его правильно установить Что такое анемостат

Содержание статьи

Установка анемостатов

Монтаж анемостата может выполняться в гипсокартонную конструкцию потолка (иногда монтируют и в стену). Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном. Для гибких воздуховодом берут воздухораспределитель с фланцами (это серии А…ВРф либо АМ….ВРф).

Установка анемостатов должна проводиться на этапе строительства либо капитального ремонта, поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

  1. Этапы монтажа следующие:
  2. От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.
  3. В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.
  4. По диаметру воздуховода, который нужно прикрыть, выбирается модель. Если воздуховод диаметром 125, значит и анемостат берем диаметром 125.
  5. В пристыкованный к отверстию воздуховод вставляется труба (патрубок) анемостата.
  6. Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами либо с помощью жидких гвоздей.

После этого можно заниматься дальнейшим ремонтом и отделкой в помещении, место для монтажа анемостата подготовлено, и гипсокартонную конструкцию можно доделывать.

Но нужно еще учитывать, что внутрь вентиляционного канала может попасть строительный мусор и строительная пыль, поэтому нужно подумать, чем закрыть получившееся отверстие (куда мы планировали монтировать анемостат).

Ниже фото примера монтажа анемостатов.

  • Когда все отделочные работы завершены, то нужно:
  • Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.
  • В установленную опорную часть вкручивается винт с тарелкой.
  • После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

4 Закрепление воздухораспределителей

Установка диффузора осуществляется непосредственно в стеновое отверстие или в металлорукав, подсоединённый к вентиляционному каналу. Чтобы выполнить монтаж в гофру, к свободному концу прикрепляют диффузор, задвигают в подготовленное отверстие до упора. После этого следует нажать на прибор — будет слышен щелчок, звук означает, что сработали фиксаторы.

При бесканальном проветривании в стене подготавливают отверстие под размер крепёжной трубы диффузора с припуском 5―10 мм. Изделие вставляют в оборудованное гнездо и запенивают. Другой вариант: подобрать анемостат под габарит жёсткого канала и вставить — до щелчка. Рекомендации по выполнению монтажа:

  • крепёжные элементы выбирают по форме диффузора и посадочного гнезда;
  • на гипсокартонном потолке или стеновой поверхности делают разметку мест установки;
  • отверстия подрабатывают болгаркой, вставляют прибор и просверливают дырки под метизы;
  • стыки герметизируют и закрепляют корпус саморезами или болтами;
  • для настройки параметров изделия временно снимают лицевую панель, после манипуляций ставят на прежнее место.

Как выбрать анемостат

Виды по назначению

По своему предназначению анемостаты делятся на три вида:

  • приточный,
  • вытяжной,
  • универсальный.

Отличие приточного типа в том, что его подвижный щит вогнут вовнутрь. Это позволяет значительно снизить аэродинамическое сопротивление и способствует лучшему распределению воздушных масс.

У вытяжного варианта внешний регулируемый диск имеет выпуклую форму для обеспечения наиболее эффективного оттока воздуха.

Универсальные модели – это приточно-вытяжные анемостаты, регулируемые двумя подвижными дисками. При использовании в вытяжной системе возможно одновременная работа двух зазоров, образуемых тарелками. Если необходима установка в приточной вентиляции, вогнутый щит выкручивается, увеличивая приток, а вытяжное отверстие, в свою очередь, закрывается.

Материал изготовления

Анемостаты изготавливают обычно из следующих материалов:

  • пластик
  • металл
  • дерево

При выборе материала устройства, необходимо принять во внимание условия эксплуатации вентиляционной системы, дизайн помещения и свои материальные возможности. Металлический анемостат отличает износостойкость и длительный срок службы

Такое изделие будет идеальным решением для обеспечения удаления и подачи нагретого воздуха. Кроме того, внешний вид достаточно универсален для применения практически при любом дизайне помещения. Недостатки очевидны: высокая стоимость и большой вес

Металлический анемостат отличает износостойкость и длительный срок службы. Такое изделие будет идеальным решением для обеспечения удаления и подачи нагретого воздуха. Кроме того, внешний вид достаточно универсален для применения практически при любом дизайне помещения. Недостатки очевидны: высокая стоимость и большой вес.

Пластиковые воздухораспределители обладают рядом очевидных преимуществ: малый вес, легкость монтажа, влагостойкость, огромный выбор цветов и размеров, легкость ухода и обслуживания, низкая цена. Такие модели зачастую применяются во влажных помещениях (например, бассейн, душевая, санузел). Между тем, пластик имеет определенные недостатки: низкая прочность, невозможность применения для нагретых воздушных потоков.

Деревянные модели встречаются довольно редко, обычно в интерьерах деревянных домов, саун или бань.

Как устанавливается анемостат в помещении

Установка устройства может быть выполнена в любой части помещения, куда подведены вентиляционные коммуникации или согласно утверждённому проекту. Но на практике, установка обычно осуществляется на потолочном покрытии (подвесные, натяжные потолки).

В случае открытых систем жёсткого воздуховода, вентиляционные отверстия которого, как правило, располагаются в верхней части стены, установка производится на стену, что не влияет на эффективность распределения воздушных потоков внутри помещения.

Способы монтажа анемостатов

Конструкция устройства обеспечивает простоту установки. Самое простое, это монтаж на открытый, жёсткий воздуховод. Подбирается, подходящее по диаметру вентиляционного отверстия, оборудование, вставляется и крепится на несущей конструкции.

Устанавливать можно непосредственно корпус изделия или крепление корпуса осуществляется на монтажный фланец, крепящийся на вентиляционное отверстие, входящий в комплект поставки некоторых образцов продукции.

Более сложный процесс монтажа заключается при установке одного или нескольких устройств на вентиляционные коммуникации. В случае монтажа в процессе строительно-отделочных работ необходимо учитывать, что увеличение количества вентиляционных отверстий за счёт увеличения длины проложенных воздуховодов, практически нивелируют использование анемостатов.

В случае установки в готовом, обустроенном помещении на смонтированные вентиляционные воздухопроводы, основная проблема заключается в точности определения места технологического отверстия для установки изделия.

Инструкция по установке

В местах вывода гибких систем воздухопроводов высверливается (пропиливается) технологическое отверстие, диаметром соответствующим диаметру вентиляционного канала. В отверстие воздуховода вставляется корпус анемостата. Расширенная часть устройства в виде круга (манжета) крепится к несущей поверхности саморезами или строительным скотчем, в зависимости от материала покрытия. В корпус устанавливается опорная конструкция с декоративным кругом. Для надёжности фиксации предусмотрены пазы и распорные крепления. Тарелка (щит) с регулировочным болтом вкручивается в опорную конструкцию. Остаётся отрегулировать необходимый зазор, для эффективного использования смонтированного оборудования.

Полезные советы

Следует помнить, что установку систем с автоматическим управлением лучше осуществлять на этапе строительно-монтажных работ. В противном случае придётся заново выполнять ремонт после прокладки электрического кабеля и установки выключателя.

При установке в процессе строительных работ, когда установка корпуса производится в процессе прокладки воздуховодов, а вся остальная конструкция монтируется после завершения отделочных работ, отверстие воздуховода необходимо закрыть.

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

В чём различие приточных и вытяжных анемостатов.

Основным отличием приточных и вытяжных анемостатов является разное направление движения воздуха. Приточный анемостат используется в приточных системах вентиляции и равномерно распределяет воздух под потолком. У приточного анемостата тарелка имеет отличительную форму от вытяжного ,благодаря чему не создаётся дискомфорт от движения приточного воздуха.

Вытяжной анемостат имеет гладкую и округлую поверхность тарелки, благодаря которой воздух легко огибает тарелку анемостата и поступает в вытяжной воздуховод. Наибольшим размером является 200-ый анемостат. В нём скомбинированы приточная и вытяжная тарелка анемостата. Поэтому анемостат А 200 ВРФ является универсальным.

При использовании универсального анемостата А 200 ВРФ необходимо понимать, что для вытяжной системы вентиляции возможно использование двух щелевых зазоров, образуемых приточной и вытяжной тарелкой. А при использовании в приточных системах вентиляции использовать один щелевой зазор, образуемый приточной тарелкой анемостата, а вытяжной щелевой зазор необходимо закрывать.

Если на приточный воздуховод установить  вытяжные анемостаты,то воздух не распределяется горизонтально под потолком, а огибая анемостат дует вертикально вниз. Поэтому вытяжные анемостаты устанавливаются на вытяжную систему вентиляции, а приточные на приточную систему вентиляции.

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Диффузор для подвесного потолка

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

  • подача или забор воздуха из помещения;
  • создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

  • Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
  • Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
  • С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Монтаж анемостата

Чтобы установить анемостат, не нужно обладать особыми умениями и навыками. Это можно сделать самостоятельно, без участия специалиста.

Главное — последовательно выполнить ряд несложных манипуляций:

  • для начала необходимо сделать замеры воздуховода и всех существующих соединений. Это позволит определить оптимальный диаметр изделия;
  • затем воздуховод следует подключить к основному вентиляционному каналу;
  • конец полученного соединения должен быть выведен в том месте, где будет располагаться окно вентиляции;
  • в стене просверливают отверстие определенного диаметра;
  • опорный элемент устройства устанавливается в подготовленном месте;
  • анемостат закрепляется в отверстии вентиляционного канала;
  • выполняется соединение конструкции с воздуховодом;
  • в корпус аккуратно вкручивают винт для регулировки;
  • на регулирующий винт крепят фланец;
  • заранее устанавливается оптимальное положение тарелки, которое обеспечит эффективное функционирование системы с первого дня;
  • основание анемостата фиксируют на стене или потолке при помощи шурупов;
  • проверяют надежность крепления воздуховода.

Если ремонтные работы не окончены на стадии монтажа системы вентиляции, все видимые компоненты конструкции следует заклеить строительным скотчем или прикрыть бумагой. Это делается для того, чтобы каналы не забивались мусором и пылью.

Преимущество анемостата не только в том, что с его помощью можно создать определенный микроклимат в помещении. Данная система также позволит защитить отделочные материалы от избыточного накопления влаги.

Установленные в потолках анемостаты значительно продлят срок службы материалов в несущих конструкциях, а также декоративных элементов интерьера.

При этом внешний вид приспособления будет гармонично выглядеть на любой поверхности, независимо от дизайна комнаты. С таким же успехом эту конструкцию можно монтировать и в стены.

Большой ассортимент позволит подобрать именно такую модель, которая идеально дополнит дизайнерскую картину и не будет выделяться на общем фоне.

В каких случаях пригодится вентиляционная решетка, диффузор, анемостат

Дает возможность регулировать количество подающегося воздуха, а при необходимости отверстие, через которое поступают воздушные потоки, полностью перекрывается.

Некоторые модели анемостатов дополнительно оборудуются фильтрами, очищающими поступающий с улицы воздух от пыли. Конструктивно приборы устроены очень просто. Они представляют собой круглый корпус, который устанавливается на вентиляционный канал. Внутри анемостата расположены распорка, удерживающая его внутри шахты, и регулируемые фланцевые перегородки. Именно они определяют интенсивность воздушного потока.

При повороте крышки прибора по часовой стрелке щель, пропускающая воздух, увеличивается. При повороте в противоположном направлении, соответственно, уменьшается. Все анемостаты делятся на три типа:

— Приточные. Распределяющий потоки воздуха щит имеет вогнутую внутрь форму. Благодаря этому его аэродинамическое сопротивление минимально, а поступающие массы воздуха распределяются максимально равномерно.

— Вытяжные. Щит имеет округлую форму, что позволят эффективно удалять из комнаты загрязненный воздух.

— Универсальные. Оснащаются двумя щитами разной формы, поэтому могут работать в различных режимах.

Однако для правильного выбора устройства недостаточно определится с его типом. Нужно учесть еще ряд важных технических характеристик.

Размеры отверстия

Эта величина определяет пропускную способность прибора. Поскольку анемостат предполагает регулировку интенсивности воздушного потока, существует так называемый разбег показателей. Чем он больше, тем точнее можно настроить прибор.

Диаметр анемостата

Размеры оголовка воздухораспределителя должны соответствовать сечению вентиляционного канала. Выпускаются приборы диаметром от 80 до 200 мм, поэтому в любом случае можно подобрать оптимальную по размерам модель.

Запас хода

Показывает, насколько размеры отверстия в максимально открытом состоянии больше, чем в минимальном. Эта разница может быть весьма существенной и варьируется в пределах от 8 до 30 мм. Чем больше запас хода, тем точнее настраивается анемостат.

Тип управления

Возможны два варианта: механический и автоматический. Первый предельно прост и реализуется в большинстве моделей. Однако в некоторых случаях использовать его не совсем удобно, к примеру, если анемостат располагается на значительной высоте или на потолке. В таком случае монтируется устройство с автоматическим управлением, реагирующее на сигналы с пульта. Правда, для него придется дополнительно протянуть кабель и смонтировать блок управления.

И еще один важный момент в выборе анемостата – материал, из которого изготовлен прибор. Самыми доступными считаются устройства из пластика. Они выпускаются в самом разном оформлении: цвет, дизайн, текстура. К числу достоинств таких устройств можно отнести высокую устойчивость к повышенной влажности, отсутствие гниения и коррозии. Пластиковые конструкции имеют небольшой вес и легко монтируются. Они весьма неприхотливы в обслуживании и просты в уходе. Благодаря этому широко используются в офисах, жилых домах и на производстве.

Из недостатков пластиковых приборов надо отметить низкую прочность и чувствительность к высоким температурам. Именно поэтому они не годятся для работы с горячими воздушными массами. Этих недостатков лишены металлические анемостаты.

Их изготавливают из алюминия или нержавеющей стали. Металлические приборы отличаются привлекательным внешним видом, который хорошо сочетается с самыми разными стилями оформления интерьера. Помимо этого они прочны и долговечны. Из минусов таких анемостатов нужно упомянуть о довольно большой массе, что несколько затрудняет их монтаж, и высокой стоимости.

В качестве эксклюзивного решения выпускаются анемостаты из дерева. Это штучные изделия, которые выполняются под заказ. Они органично смотрятся в оформленном деревом интерьере. Если предполагается их установка в сауне или в бане, требуется обязательная дополнительная обработка древесины специальными защитными составами.

Анемостат – необходимый элемент вентиляционной системы, обеспечивающий комфортный микроклимат в доме

Важно правильно выбрать устройство, тогда оно прослужит долго и будет эффективно выполнять свои функции

— Инна Ясиновская Фото: buyreklama.ru, allegroimg.com, kak-i-chto.ru, oventilyacii.ru

Главная » Словарь строительных терминов » А

Заключение

Анемостат характеризуется как своей уникальной простотой, так и особой функциональностью. Он используется в самых разных вентиляционных системах и дает возможность понятно и просто выполнять регулирование воздушного потока, задавать необходимую температуру воздуха в разных помещениях.

Это устройство является незаменимым компонентом вытяжных систем в зонах резких запахов, задымления или курения. Это связано с тем, что анемостат способен легко захватывать и устранять вертикальные воздушные столбы. Таким образом, этот небольшой прибор — настоящее чудо современной техники.

Загрузка...

твердой вытяжной крышки Airroxy 150mm до

вытяжки диффузора воздуха Anemostat


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • airRoxy Воздушный диффузор 150 мм
  • используется как вентиляционная решетка во внутренних вентиляционных каналах, подвесных потолках
  • и вентиляция снаружи здания в виде решеток приточного воздуха;
  • рекомендуется для труб спиро-типа и других систем вентиляции;
  • конкретные размеры указаны на картинке ниже.
› См. Дополнительные сведения о продукте

Анемостат: Multi-Vent - MV1 Однокамерные ламинарные панели потока

Многоканальные - однокамерные ламинарные панели MV1
Применение
  • Панель с ламинарным потоком для обеспечения источника чистого воздуха над критически важными рабочими зонами
  • В то время как никакие потолочные воздушные панели, предназначенные для применений, где необходим контроль чистого воздуха, не могут соответствовать характеристикам производительности двухкамерного продукта MV-2, MV-1 служит экономичной заменой
  • Панели могут использоваться по отдельности для покрытия меньших, критических областей или быть объединены в массив из нескольких панелей, покрывающих большие площади.
Характеристики продукта
  • Однокамерная конструкция обеспечивает вертикальное проецирование воздуха над критическими рабочими зонами.
  • Перфорированная поверхность открыта на 13% и снимается с помощью фиксаторов на 1/4 оборота для очистки
  • Лицевая панель откидывается на 90 ° для облегчения очистки. Тросы безопасности предотвращают случайное опускание лица.
  • Балансировочная заслонка регулируется с лицевой стороны панели через отверстие со съемной заглушкой
  • Прокладка с закрытыми порами предотвращает утечку по поверхности
  • Предлагается для потолочных систем с Т-образной балкой или с твердым покрытием.
Опции
  • Конструкция из стали, алюминия или нержавеющей стали
  • Белая, обожженная эпоксидная смола, матовая полировка (нержавеющая сталь).
  • Свяжитесь с заводом-изготовителем для получения информации о вариантах отделки анодированием
Обработка документов
Модель Характеристики
МВ-1Т Однокамерный - Т-образная распорка
МВ-1П Однокамерный - твердый / гипсовый потолок
Расстановка планок
Самосвальные планки
МВБ-П Панель-заглушка, перфорированная
МВБ-С Панель-заглушка, сплошная

Анемостат: Многоканальный - Двухкамерные ламинарные панели потока MV2

Multi-Vent - Двухкамерные ламинарные панели потока MV2 / MV3
Применение
  • Панели с ламинарным потоком Multi-Vent® обеспечивают однонаправленный «поршень» чистого воздуха над критическими рабочими зонами, эффективно изолируя зону от внешних загрязняющих веществ, переносимых по воздуху.
  • Ламинарный поток снижает унос рециркулируемого загрязненного воздуха
  • Идеально подходит для использования в помещениях класса от 10 до 1000, включая чистые комнаты и хирургические кабинеты
  • Уносит частицы, внесенные людьми в критическую зону, ВНЕ ОТКЛОНЕНИЯ
  • Ламинарные панели можно использовать индивидуально для покрытия небольших критических областей или объединить в массив из нескольких панелей, покрывающих большие площади.
Характеристики продукта
  • Оригинальная двухкамерная конструкция Multi-Vent® обеспечивает ламинарный поток воздуха в пространство независимо от условий на входе или положения заслонки за счет перераспределения воздуха из верхней камеры через перфорированные V-образные корзины диффузора в нижнюю камеру.
  • Перфорированная поверхность открыта на 13% и снимается с помощью фиксаторов на 1/4 оборота для очистки
  • Лицевая панель откидывается / снимается и откидывается на 90 ° для облегчения очистки.Тросы безопасности предотвращают случайное опускание лица.
  • Встроенные подвесные кронштейны
  • Балансировочная заслонка регулируется с лицевой стороны панели через отверстие со съемной заглушкой
  • Прокладка с закрытыми порами предотвращает утечку по поверхности
  • Предлагается для потолочных систем с Т-образной балкой или с твердым покрытием.
Опции
  • Модель MV-HEP HEPA-фильтр в сборе
  • Конструкция из стали, алюминия или нержавеющей стали
  • Для конкретных приложений доступны панели большей емкости.Обратитесь в группу по применению анемостатов.
  • Арктическое белое эпоксидное покрытие или матовая полировка (нержавеющая сталь)
  • Опции из анодированного алюминия, свяжитесь с заводом-изготовителем
Обработка документов
Модель Характеристики
МВ-2Т Двухкамерный Т-образный профиль
МВ-2Д Двойная камера - 9/16 "узкий паз
МВ-2П Двухкамерный потолок - твердый / гипсовый
Расстановка планок
Самосвальные планки
МВ-3Т Двухкамерный - Perf Baffle - Т-образный стержень
МВ-3П Двухкамерный потолок Perf Baffle Hard / гипс
Расстановка планок
Самосвальные планки
МВБ-П Панель-заглушка, перфорированная
МВБ-С Панель-заглушка, сплошная
MVMSP Безопасность, поверхностный монтаж

Вентиляционный анемостат.Сплит-Сервис. Вентиляция и кондиционирование






Анемостат вентиляционный "Leadair" Бельгия.

Пластиковый анемостат ABS (VP-C)

Эта модель специально разработана для вытяжки влажного воздуха (в ванных комнатах) и нахождения плотного пара (жира) на кухне.

Гладкую поверхность легко чистить, поэтому она идеально подходит для больниц, медицинских центров и мест общего пользования. Его можно использовать как всплеск как рисунок.

Размеры IT 80 IT 100 IT 120 IT 170
а) 100 125 150 200
б) 80 100 120 170
в) 150 170 190 240
г) 20 20 20 20
д) 31 31 33 33
е) 119 145 166 217
г) 4 4 4 4

Металлические анемостаты, поднимающиеся и вытягивающиеся (MEV, MSV).

Качественный анемостат с отличными техническими характеристиками (низкий уровень шума). Он предназначен для обеспечения эффективного управления воздушным потоком в круглых воздуховодах.

Клапаны MEV MSV

Размеры А B С
63 63 90 15
80 80 106 15
100 100 135 15
125 125 160 15
160 160 194 15
200 200 238 18

Рама MF / MFG

Размеры А B С
63
80 100 77 35
100 120 97 35
125 146 120 35
160 180 155 35
200 226 195 40

Купить Анемостат А 200/150 VRF оптом и розницу в магазине ubeauty.pro

The Vents анемостат 200/150 VRF используется для распределения воздуха непосредственно в помещении. Подходит как для приточных, так и для вытяжных систем вентиляции. Устанавливается в подвесной потолок, иногда в стене. Удобство использования анемостата обусловлено возможностью регулировать воздушный поток, который проходит через воздухораспределитель. Расход воздуха можно регулировать, вращая внутреннюю часть тарельчатого клапана, таким образом изменяя «живую часть» и воздушный поток.

Материал

Анемостат изготовлен из АБС-пластика или полистирола.Материал прочный, устойчивый к солнечным лучам, ударопрочный.

Способ монтажа

Приточно-вытяжной анемостат соединяется патрубком с воздуховодом диаметром 150 мм. Крепление к потолку осуществляется с помощью распорных планок и монтажного фланца, расположенного на внутренней части. Распорочные ножки удерживают анемостат в подвесном потолке, фланец позволяет плотно прижать корпус анемостата к материалу подвесного потолка.

Габаритные размеры анемостата a 200/150 VRF


, мм
D D1 D2 H 150 128 246 82 20

Расход воздуха и потеря давления


На диаграмме показаны потери давления на анемостате при определенном зазоре S (мм) между центральной частью анемостата и седлом клапана.Когда зазор изменяется вращением внутренней части клапана, токоведущая часть воздухораспределителя изменяется, как показано на рисунке ниже.


Наклонные линии на диаграмме показывают это значение S в мм. Например, при зазоре S = 4 мм и расходе воздуха 20 кубометров в час потеря давления составит 5 Па. Другой пример: при зазоре 22 мм и расходе воздуха 200 кубометров в час потеря давления составит 2 Па.

Анемостат отопления, охлаждения и вентиляции Крышка воздуховода Потолочный диффузор Декор выпускного клапана Домашние кондиционеры и обогреватели

Отопление, охлаждение и воздух Анемостат Вентиляция Крышка воздуховода Потолочный диффузор Выпускной клапан Декор Домашние кондиционеры и обогреватели
  • Дом
  • Дом и сад
  • Товары для дома
  • Отопление, охлаждение и воздух
  • Домашние кондиционеры и обогреватели
  • Домашнее ОВК Детали и аксессуары
  • Анемостат Вентиляция Крышка воздуховода Потолочный диффузор Декор выпускного клапана

Крышка воздуховода Потолочный диффузор Декор вытяжного клапана вентиляции Анемостат вентиляции, прочный и долговечный в использовании, его можно идеально использовать для вытяжки в помещении, он также очень прост в использовании установка и разборка, простота очистки, наша крышка вентиляционного канала изготовлена ​​из высококачественного материала ABS, безопасная и удобная оплата, 100% гарантия удовлетворенности, отличное обслуживание клиентов, БЕСПЛАТНАЯ доставка и обмен, легкий возврат.Крышка воздуховода Потолочный диффузор Декор выпускного клапана вентиляции Анемостат, вентиляция Анемостат Крышка воздуховода Потолочный диффузор Декор выпускного клапана вентиляции.





, если применима упаковка, прочная и долговечная в использовании, неоткрытая, если только товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку. Для получения полной информации см. Список продавца. неиспользованный, Крышка воздуховода вентиляции анемостата Потолочный диффузор Декор выпускного клапана, упаковка должна быть такой же, как в розничном магазине.MPN:: Не применяется: Тип:: Крышка вентиляционного канала. Наша крышка вентиляционного канала изготовлена ​​из высококачественного материала ABS. Его можно идеально использовать для вытяжки в помещении неповрежденного предмета в оригинальной упаковке, он также очень прост в установке и разборке. простая в очистке, Состояние :: Новое: Совершенно новое, См. все определения состояний: Бренд:: Без товарного знака, например коробка без надписи или полиэтиленовый пакет.

Анемостат Крышка воздуховода Потолочный диффузор Декор выпускного клапана


jeevanjyotiparamedical.com прочный и долговечный в использовании, его можно идеально использовать для вытяжки в помещении, он также очень прост в установке и разборке, прост в чистке, наша крышка вентиляционного канала изготовлена ​​из высококачественного материала ABS, безопасная и удобная оплата, 100% Удовлетворение гарантировано, отличное обслуживание клиентов, БЕСПЛАТНАЯ доставка и обмен, ЛЕГКИЙ возврат.

NJ AIR

NJ AIR


NJ AIR PRODUCTS INC.

New Jersey Air Products уже более 35 лет поставляет качественную продукцию для систем отопления, вентиляции и кондиционирования воздуха подрядчикам и конечным пользователям в районе Tri-State.У нас есть два офиса, в которых работают опытные специалисты по продажам и поддержке. Просмотрите наш веб-сайт для получения информации о наших продуктах и ​​позвоните или напишите по электронной почте с любыми техническими вопросами.

Представитель производителей

ПРОДУКТЫ, КОТОРЫЕ МЫ ПРЕДАННЫ ...

  • Диффузоры, решетки и регистры.Архитектурные, тепловые, ламинарные и радиальные диффузоры. Защитные решетки. Одно- и двухканальные оконечные устройства с питанием от вентилятора

  • Критические экологические системы. Интегрированные потолки. Диффузоры с ламинарным потоком и фильтром Hepa

  • Управление, пожарные и противопожарные / дымовые, промышленные заслонки.Жалюзи, ширмы и пентхаусы. Подъездные двери.

  • Шумоподавители и акустические панели

  • Гибкие воздуховоды и фитинги из листового металла с желтой этикеткой.Круглые входные двери высокого давления

  • Обогреватели шкафа, обогреватели электрических каналов, обогреватели базовой платы и обогреватели для опасных зон. Фанкойлы и воздушные завесы

  • Опоры для труб и воздуховодов.Лестницы, платформы и переходы

  • Центробежные, пропеллерные и гравитационные кровельные вентиляторы, вспомогательный комплект, осевые и линейные / потолочные вентиляторы

  • Плоские пленочные диффузоры, линейные и потолочные диффузоры.Барные решетки, осветительные приборы и пленумы на заказ

  • Системы управления вытяжным шкафом и изолирующим помещением

  • Управление, пожарные и противопожарные / дымовые, промышленные заслонки.Жалюзи, ширмы и пентхаусы. Подъездные двери

  • Опоры для оборудования, компенсаторы, проходка труб, уплотнения и бордюры, роликовые трубы и бордюры для крыши

  • Демпферы диафрагмы - нержавеющая сталь, моторизованное и положительное уплотнение

  • Специальные архитектурные решетки и диффузоры, кухонные вытяжки, бордюры и воздушные смесители

  • Прецизионные регуляторы потока, диффузоры и приборы для измерения воздуха

  • Продукция для распределения воздуха в жилых и коммерческих помещениях

  • Устройства для распределения воздуха из нержавеющей стали

  • Спиральные / AVRON46 / Коллектор / Скоростные канальные и акустические / Промышленные / Модульные / Пожарные панели

  • Диффузоры, решетки и регистры.Блоки с питанием от вентилятора, с одним и двумя клеммами

Мелиса Барнс

Помощник по продажам

NEW JERSEY AIR PRODUCTS INC. Авторские права 2016. Все права защищены.

New Jersey Air Products уже более 35 лет поставляет качественную продукцию для систем отопления, вентиляции и кондиционирования воздуха подрядчикам и конечным пользователям в районе Tri-State.У нас есть два офиса, в которых работают опытные специалисты по продажам и поддержке.

Инженерная поддержка

------------------------------------------------- ---

Оценка

------------------------------------------------- ---

Решения для операционных

под ключ

------------------------------------------------- ---

Продукты безопасности жизнедеятельности

------------------------------------------------- ---

Коммерческие и промышленные приложения

------------------------------------------------- ---

Главный офис

4 Mark Road Unit D,

Кенилворт, Нью-Джерси 07033

Телефон 908.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
