ЖБИ74 / Статьи / Чем отличается ригель от балки?

Область строительства достаточно широка и имеет множество различных инструментов и материалов. Порой даже опытному специалисту приходится специально выяснять значение тех или иных понятий и терминов, в связи с необходимостью грамотно оперировать ими во время строительных работ — от этого зависит качество процесса построения конструкции. Один из самых популярных вопросов, относящихся к профессиональной отрасли — чем отличается балка от ригеля?

Опорная конструкция, держащая все основные элементы — ригель, которые распределяет стропилы на балки. Стоит отметить, что изготавливают его из дерева, железобетона или же металла, что позволяет приобрести ему определенные очертания. Элемент, работающий «на изгиб» — балка, в изготовлении которой применяется исключительно металл или дерево.

В чем разница между ригелем от балкой?

Ригель и балки в работе неразлучны и имеют первостепенные функции в строительстве.

Без наличия одного из них поставить сооружение невозможно. Первое является главной конструкцией, которая впоследствии станет опорой для каркаса, а сама коробка строится с помощью балок, работающие в основном «на изгиб». Ригель — это стержень всей постройки и имеет более широкую сферу применения, а балка считается помощником лишь в качестве покрытия или перекрытия. В процессе проектирования просчитываются размеры балки, а назначение ригеля не меняется в зависимости от условий.

Итак, в чем же различие между ригелем и балкой?

  • Ригель — это та же самая балка
  • В отличие от балки ригель устанавливается горизонтально
  • Балка работает только «на изгиб
  • Балка создана для того, чтобы перекрывать строительные конструкции
  • Размеры балки тщательно рассчитываются
  • Балка производится исключительно из дерева и металла
  • Ригель изготавливается из железобетона, металла или дерева и универсален для всех конструкций
  • Ригель является стержнем любой конструкции
  • Балка создает каркас постройки
  • Сфера применения ригеля более широка

26 Апреля 2017

Ригель металлический — производство и монтаж

Ригели, прогоны, связи или попросту балка, все это является элементами строительной конструкции, которая обеспечивает определенную жесткость здания. Благодаря ригелям у конструкции добавляется устойчивость, в том числе к природным явлениям, таким как ветер и снег. Еще одной важной функцией этих деталей является перераспределение нагрузки между всеми несущими элементами конструкции здания.

Ригель это металлическая балка определенной конструкции. Ригеля могут выполняться из дерева, металла и железобетона. Если брать для рассмотрения такие постройки как небольшие дома, фермы, цеха, быстровозводимые сооружения, то в них чаще всего используются металлические и деревянные ригеля. Железобетонные ригеля имеют ряд определенных недостатков перед металлическими, но они все равно используются при постройке больших сложных зданий. На данный момент самым распространенным, прочным и удобным считается ригель металлический.

Ригель в строительстве — это поперечный металлический элемент, расположенный горизонтально, он соединяет вертикальные элементы кровли и является опорой для прогонов и перекрытий здания. Ригель крыши может быть различного сечения, что зависит непосредственно от сложности конструкции и необходимой ее крепости. Для изготовления ригелей используется сталь различных марок. Этот параметр также зависит от необходимой крепости конструкции и региона расположения постройки. В некоторых случаях, к примеру, вблизи от моря, ригеля, как и всю металлоконструкцию перекрытия, покрывают специальными антикоррозийными покрытиями, что защищает их от агрессивного влияния соленой воды и воздуха.

О том, что такое ригель, можно говорить достаточно долго, так как этот строительный элемент используется во многих других сферах. К примеру, ригеля из качественной стали, выполненные по ГОСТ 23118-99, имеющие повышенную прочность, активно используются при обслуживании, ремонте, модернизации и прокладке новых путей на железных дорогах. Также металлические ригеля не остались без внимания при строительстве сложной техники, подвесных сооружений, мостов и большого множества инженерных конструкций.

Сталь, из которой изготавливаются ригеля и прогоны металлические может сильно отличаться качеством, твердостью и способом производства. Также отличается вид проката (круг, лист, швеллер, уголок), из которого делают ригеля, и, конечно же, в зависимости от марки стали будет зависеть допуск ригеля к использованию.

Рассмотрим, это подробнее:

1. Углеродистая сталь С245, маркированная ВСт3пс5 ГОСТ380-94 используется для производства ригелей, которые будут эксплуатироваться в зонах с температурой не ниже -40ºС.
2. Низколегированная сталь С345, маркированная 09Г2С, созданная согласно ГОСТ19281-73. Ригеля из такой стали должны использоваться при температурах от -40ºС до -65ºС.
3. Атмосферостойкая сталь С345К, маркированная 10ХНДП/10ХСНД, изготовленная согласно ГОСТ19281-73 или же сталь марки 14ХГНДЦ, отлитая по ТУ14-105-629-99. Ригеля из этих видов стали используются в условиях повышенной агрессивности воздушной среды и температур от -50ºС и ниже.

Что такое железобетонный ригель в строительстве | Статья завода БЗСК

Содержание:

  1. Что такое ригель
  2. Сферы применения ригелей
  3. Виды и маркировка ригелей
  4. Характеристики ригелей
  5. Отличия ригеля от балки



Березовский завод строительных конструкций предлагает изготовление и продажу ригелей железобетонных, широко применяемых в гражданском, промышленном и специальном строительстве. Мы производим эти строительные элементы на российских фабриках, поэтому можем обеспечить высокое качество при доступной цене от производителя. Благодаря сочетанию качества, стоимости и широкого выбора этих ЖБИ, мы поставляем их на стройплощадки не только Уральского федерального округа, но и по всей территории России.

Что такое ригель

Ригель – это сборное железобетонное изделие, предназначенное для организации площадок опирания для укладки перекрытий или других конструктивных элементов.

По конструкции он представляет собой изделие, длина которого значительно больше ширины и высоты его сечения.

Предназначение этого конструктивного элемента заложено в его названии, поскольку ригель в переводе с немецкого означает «поперечина». Сечение этого изделия, как правило, представляет собой сложную форму, которую можно представить как балку с выступающими площадками, являющимися опорами для других конструктивных элементов.

При монтаже ригель опирается двумя концами на колонны или опоры, при этом он сам становится опорной площадкой для укладки перекрытий или других конструктивных элементов, например балок. Главная задача ригеля в любой конструкции – это принять на себя распределенную по длине нагрузку и передать ее на колонну или опору.

Поэтому, отвечая на вопрос, что такое железобетонный ригель в строительстве, можно говорить о том, что это несущая конструкция, опирающаяся двумя концами на другие несущие конструкции (колонна, опора), при этом он сам становится основой для укладки других элементов при строительстве здания или сооружения.

Сферы применения ригелей

Сфера применения ригельных железобетонных конструкций охватывает практически все отрасли строительства, начиная от жилого сектора и заканчивая строительством промышленных и специальных зданий. Изделие отличается широким выбором типоразмеров, которые определены ГОСТом, причем отличаются не только длина ширина и высота ригелей, но и форма их сечения.

Такая форма определяет технические параметры ригеля, обеспечивает ему высокую прочность, а также устойчивость к прогибанию за счет опорных ребер и металлической армирующей конструкции.

В зависимости от проекта возводимого здания или сооружения подбирается наиболее оптимальный тип ригеля под расчетную нагрузку, а также выбираются его геометрические параметры. Гостом предусмотрено несколько типоразмеров и форм-факторов таких строительных элементов, каждый из которых имеет свою маркировку.

Виды и маркировка ригелей

Наибольшее распространение получили следующие типы ригелей, которые обозначается в маркировке первой группой символов:

  • Р – аналог балки правильного прямоугольного сечения. На ригеле этого типа нет дополнительных полок, поэтому элементы конструкции укладываются прямо на его основание;
  • РДП, РДР – двухполочный симметричный ригель, форма сечения которого напоминает либо тавровое сечение, либо похожа на крест. Используется как несущий элемент в середине здания, где требуется обеспечить опирание двух рядов плит с каждой стороны этой несущей конструкции;
  • РБП, РБР –по принципу применения схож с ригелем Р, то есть, не предусматривает полок для опирания других элементов конструкции. В основном используется для формирования настилов, при этом РБП предназначен для укладки многопустотных плит, а РБР – для ребристых;
  • РОП, РОР – несимметричный однополочный ригель, применяемый по краям здания для опирания плит или других элементов конструкции только с одной стороны. Каждая из модификаций оптимальна для укладки многопустотных или ребристых плит;
  • РЛП, РЛР – модификация предназначена для оборудования лестничных клеток, поэтому также имеет полку только с одной стороны;
  • РКП – консольный ригель,имеющий полку для опирания, которая после монтажа выступает за плоскость строения. Например, может использоваться для обустройства балконов или опирания других элементов конструкций.

Характеристики ригелей

Технические характеристики стандартных ригелей регламентированы ГОСТом, который определяет размеры, форму, а также нагрузочную способность и назначение этого строительного элемента.

Изделие отличается повышенной устойчивостью к прогибам, высокой прочностью по всей длине конструкции, а также обладает свойством равномерно распределять нагрузку и передавать ее на опору или колонну. По сравнению с балками эти детали способны нести гораздо большую статическую нагрузку, поэтому к качеству их изготовления предъявляют достаточно высокие требования.

Кроме высокой прочности от ригельных элементов требуется:

  • устойчивость к воздействию агрессивной среды и влаги;
  • морозостойкость, особенно для опорных элементов, устанавливаемых по периметру здания;
  • огнестойкость, то есть, устойчивость к длительному воздействию высоких температур и открытого огня.

Основные технические параметры нашей продукции этого типа представлены в таблице.

 Маркировка ригеля

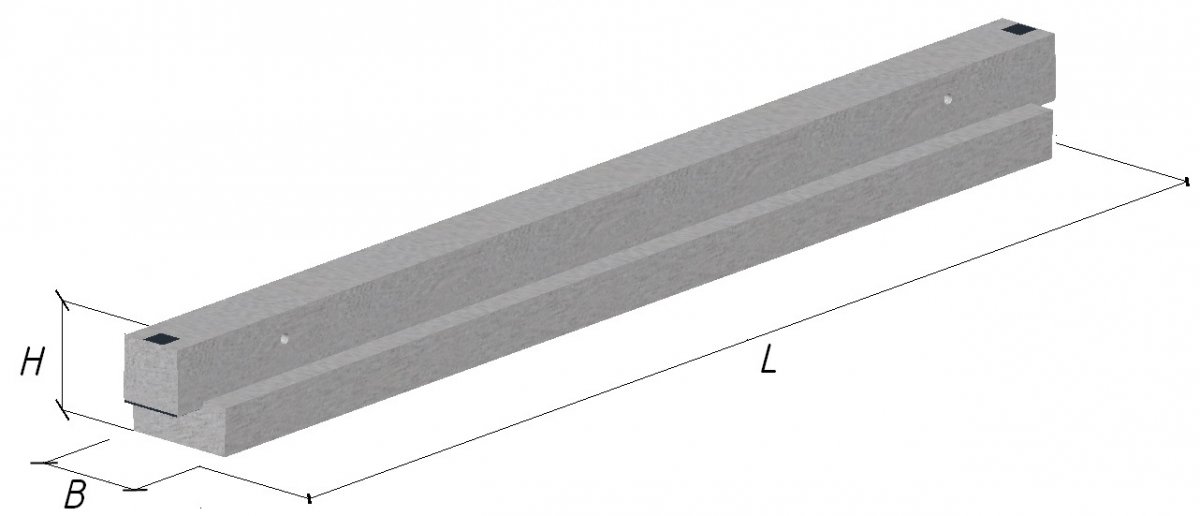

Размеры, мм

Марка бетона

Масса изделия, т

L, длина

B, ширина

H, высота

РДП 4.57 — 80

5560

565

450

400

2,6

Р 3.57

5640

180

300

300

0,77

РДП 4. 57 — 70

5560

565

450

400

2,6

РДП 4.69 — 60

6860

565

450

500

3,17

РДП 4.57 — 60

5560

565

450

400

2,6

РДП 4.57 — 50

5560

565

450

300

2,6

РДП 4.56 — 90 Alllв

5560

565

450

500

2,55

Р 3. 56

5540

180

300

300

0,75

РЛП 4.27 — 45

2660

382

450

300

0,88

РЛП 4.26 — 45

2560

382

450

500

0,84

РОП 4.57 — 45

5560

432

450

400

2,07

РЛП 4.27 — 40

2660

382

450

300

0,88

РОП 4. 57 — 40

5560

432

450

400

2,07

РОП 4.56 — 60

5560

482

450

400

2,35

РЛП 4.56 — 45

5560

382

450

400

1,89

РОП 4.56 — 40

5560

482

450

400

2,35

РОП 4.27 — 45

2660

432

450

300

0,94

РОП 4. 27 — 40

2660

432

450

300

0,94

РДП 6.86 — 90 Alllв

8560

595

600

500

5,88

РДП 6.86 — 70 Alllв

8560

595

600

400

5,88

РДП 4.56 — 110 Alllв

5560

565

450

500

2,55

Р 3.26

2540

180

300

300

0,35

РЛП 4. 57 — 45

5660

382

450

400

1,92

Р 3.27

2640

180

300

300

0,37

4.69 — 40

6860

482

450

500

2,87

РОП 4.56 — 45

5560

482

450

400

2,35

РЛП 4.56 — 60

5560

382

450

400

1,89

РОП 4. 26 — 40

2560

482

450

300

1,05

РЛП 4.26 — 60

2560

382

450

500

0,84

РОП 4.26-60

2560

482

450

300

1,05

Отличия ригеля от балки

По своим особенностям и области применения ригель очень похож на балку, которой по сути и является. Часто достаточно сложно определить, чем отличается ригель от балки, поскольку они имеют практически одинаковое использование в конструкции и характер получаемой нагрузки. Однако есть ряд отличительных черт при использовании в строительных конструкциях, которые позволяют отличить ригель от балки не только по маркировке и наименованию.

Среди таких отличительных особенностей использования ригеля можно назвать:

  • обязательное опирание с двух сторон на колонны или опоры, расположенные вертикально. Вариант, когда ригель укладывается хотя бы с одной стороны, на другую плоскую поверхность автоматически превращает его в балку, не по конструкции, но по определению;
  • ригель всегда располагается горизонтально, допустим лишь незначительный уклон, например, при укладке плит крыши;
  • выполняет функцию опоры для других элементов конструкции, чаще всего плит или балок. При этом ширина ригеля или наличие полок для укладки таких конструктивных элементов обеспечивает необходимую устойчивость, надежность и простоту монтажа конструкции. При этом вся нагрузка, которую или ригель получает от таких конструктивных элементов, передается на колонныили опоры, а затем через них на фундамент.

То есть, на практике часто встречаются варианты, когда балка используется в качестве ригеля, а также случаи, когда на ригель возлагается выполнение функций обычной балки.

Если вам требуются ригельные элементы для возведения объектов любого типа, сложности и назначения, вы всегда можете обратиться на наш Березовский завод строительных конструкций. Полный цикл производства, а также контроль качества продукции обеспечивает ее высокую надежность, полное соответствие требованиям ГОСТа и технической документации на продукцию.

Наши специалисты всегда помогут подобрать наиболее оптимальный тип ригелей для использования в ваших постройках, а также укомплектовать необходимое количество ЖБИ под строительство конкретного объекта по предоставленным чертежам или спецификации.

Статьи:

Таблицы:

Ригели железобетонные: Железобетонный ригель — что это такое в строительстве? | Пенообразователь Rospena

Железобетонный ригель: характеристики и технология

Строительство имеет в арсенале конструкционные элементы, которые позволяют возводить ажурные здания. Одним из важнейших изделий являются железобетонные ригели, принимающие на себя вес плит перекрытий многоэтажных строений. От их качества и характеристик зависят надежность и долговечность зданий. Конструкционные особенности этой железобетонной продукции разнообразны, поэтому не всегда удается увидеть принципиальные различия между балкой и ригелем.

Определение

Ригелем называется железобетонное изделие с армированием, которое служит горизонтальным соединителем вертикальных конструкций (колонн, подвесов, стен) и несет на себе нагрузку плит перекрытий и других элементов.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную. Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности — не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Назначение

Создание многоэтажных конструкций.

Создание многоэтажных конструкций.

Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой. Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, мосты и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Особенности

Их конструкции имеют различные профиль, размеры (длину, поперечное сечение), материал, способ крепления, что определяется конкретным местом применения. Фигура образцов в поперечнике — тавр, имеющий одну или две полки (для плит перекрытий), а также прямоугольник и т-образная без полок. Вариант с одной полкой позволяет опирать плиты с одной стороной (лестничный марш, торцевой пролет здания).

На модель с двумя полками опираются две плиты (характерно для центральных пролетов). Т-образные модификации с низко расположенной полкой уменьшают видимый выход тела конструкции внутрь помещений. На прямоугольные ригели нагрузка укладывается просто сверху. Конструкционные особенности и предназначения построек предполагают применение жесткого или шарнирного способов крепления ригелей.

Маркировка

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП — для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Отличие ригеля от балки

С точки этимологии, балка – это более широкое понятие, а ригель – это та же балка, но выполняющая узкоспециализированную функцию.

С точки этимологии, балка – это более широкое понятие, а ригель – это та же балка, но выполняющая узкоспециализированную функцию.

Ригель можно считать горизонтальной балкой с особыми несущими функциями (принимает нагрузки с любых направлений) в качестве основного опорного элемента каркаса здания. Он является горизонтальной частью рамы, которая жестко связана с вертикальными стойками основной несущей конструкции (расчету не подлежит). Балка, уложенная горизонтально или под наклоном, работает как самостоятельная конструкционная единица каркаса строения, только преимущественно на изгиб (при проектировании рассчитывается). Ригели и балки нельзя взаимозаменять, так как первые монолитные (железобетонные или металлические), имеют большой вес, жесткость и прочность, а вторые, как правило, имея небольшую массу, изготавливаются из дерева или полых металлических конструкций.

Функциональность работы ригелей достаточно узкая, а сфера применения значительная. Назначение железобетонного ригеля четко определено и, независимо от условий, неизменно. Тогда как определение «балка» само по себе широкое, включающее и ригель. Балки применяются в строительной индустрии в виде перекрытий или их поддержки (пример — чердачное помещение, основной функцией конструкции которого является распределение нагрузки балок со стропилами на ригели), а также покрытий.

Как сделать ригель?

Установка опалубки.

Установка опалубки.

Прямо на стройплощадке возможно отлить железобетонный ригель. Тяжелое монолитное изделие не должно формировать каркас в деревянных или каркасных постройках. Его использование потребует внимательнее рассчитать прочность фундамента. На подготовительном этапе создается прочная опалубка, задающая правильные, точные геометрические размеры и форму с ребрами жесткости. Для формирования дна формы используются металлические листы (доска), для боковин — толстая влагостойкая фанера.

Форма устанавливается на т-образные опоры из досок и горизонтируется. Ее дно и внутренние стенки аккуратно укрываются рубероидом (пленкой). Длина и нагрузки на железобетонную конструкцию определяют количество каркасов армирования (верхний, нижний), формируемых в ригеле. Высота нижнего края нижнего каркаса над дном составляет не менее 3 см, а верхний должен располагаться в 3-х см ниже уровня верхнего среза формы. Армирующие каркасы формируются за пределами формы и затем устанавливаются в нее.

Низовая арматура делается непрерывной и укладывается продольно (принимает нагрузку на растяжение), ее диаметр — не меньше 1 см. Каркасы обвариваются (вяжутся проволокой). Нижнее продольное армирование не стыкуется в центральной трети длины, а верхнее — на крайних четвертях длины. Бетонный раствор замешивается из частей щебня, песка, цемента в пропорции 4/2/1 и воды. Заливка делается непрерывно, смесь трамбуется вибратором. Уход за бетоном изделия первые 7 – 10 суток осуществляется по сезону.

Боковые щиты снимаются через 2 недели, нижняя опора ригеля сохраняется до истечения 28 суток. Затем инструментально проверяется качество бетона. При положительном результате ригель нагружается после полного набора марочной прочности.

Вывод

Железобетонная конструкция, называемая «ригель», является центральным несущим конструкционным элементом каркасов зданий. Данные изделия имеют неизменное назначение в отличие от балок, которые являются наполнителями каркасов строений.

виды и применение, отличия от обычной балки

Ригель — массивная железобетонная конструкция, которая выступает соединяющим узлом вертикальных конструкций здания, таких как колонны, подвесы и стеновые панели. Именно на эти элементы приходится основная нагрузка межэтажных перекрытий. Они образуют мощную и прочную конструкцию с жесткой и стабильной геометрией.

Их применяют для поднятия и укрепления цоколя, снятия с него излишней нагрузки. С помощью этих армированных ЖБИ возводят широкие лестничные пролеты в ангарах, торговых залах.

Бытует мнение, что и ригель и балка — одно и то же, а отличия заключаются лишь в геометрических размерах. Это не совсем верно. Рассмотрим отличительные особенности этих двух схожих конструкций.

Отличия от обычной балки

Узлы действительно выполняют схожие задачи, но есть важные отличия:

  • Назначение. Ригель выполняет узконаправленные функции несущей конструкции. Принимая нагрузку со всех сторон, он является важнейшим опорным узлом каркаса здания. Балка имеет более широкую сферу применения.
  • Монтаж. Еще одной особенностью является обязательная установка соединительного элемента в горизонтальном положении. Балка может устанавливаться в горизонтальном положении или под наклоном. Эта самостоятельная часть строения преимущественно работает на изгиб.
  • Геометрия. Ригель в разрезе имеет сложную форму, что обусловлено узконаправленной спецификой его использования. Классическая балка в сечении представляет из себя прямоугольник.

Таким образом, отличия этих двух схожих элементов очевидны: сфера применения, разные геометрические формы, особенности установки. Кроме того, ригель — специфическое изделие, выполненное из особо прочных материалов.

Материалы изготовления

Железобетонные ригели изготавливаются из тяжелых бетонов класса В 22,5–В 60. В итоге получаются конструкции, прочность которых в теплое время года составляет не менее 75%, в холодное время года — 85%. Если элемент применяется для перекрытия, при изготовлении ему придают особые свойства: морозостойкость, устойчивость к коррозии и агрессивным средам, а также водонепроницаемость.

Армирование ригеля — ключевое условие, которое обеспечивает требуемые показатели прочности. Для этого применяют армокаркасы из горячекатанной стали, укрепленные термомеханической обработкой.

Железобетонные перемычки такого класса изготавливают в соответствии с ГОСТ 18980-90.

Виды и применение

В зависимости от сферы применения конструкций, промышленностью выпускается три категории изделий:

  • Однополочные. Имеют Г-образную форму, предназначены для фиксирования перекрытий только с одной стороны. Зачастую эти блоки используются в лестничных клетках, строительстве крайних пролетов зданий жилого и промышленного назначения.
  • Двухполочные. Т-образные элементы подходят для фиксации плит с обеих сторон. Применяется при возведении средних пролетов.
  • Бесполочные. Обычная прямоугольная ЖБ-балка, используемая в каркасах зданий.

Ригели востребованы в строительстве зданий с так называемой «собирательной планировкой» — как правило, в таких помещениях предполагаются высокие потолки. Также их применяют при возведении модульных конструкций.

Специальные виды используют при возведении опалубок для заливки бетонных стен. Опалубочные конструкции балочно-ригельного типа включает в себя следующие элементы:

  • двутавровые балки;
  • уголки, подкосы и расходные элементы;
  • фанера;
  • крепежные элементы;
  • металлические или деревянные ригели.

Готовая конструкция выдерживает нагрузку до 8 тонн на квадратный метр, поэтому с их помощью можно делать мощные и толстые перегородки. Опалубка не меняет своей формы, не деформируется под нагрузкой. Также с применением этой технологии делают и оконные опалубки. Еще одним достоинством таких конструкций является быстрый монтаж и демонтаж — это значительно повысит скорость строительных работ.

Маркировка

На изделия наносится маркировка с буквенно-цифровым кодом. В таблице приведены буквенные обозначения этих элементов с указанием области применения.

Маркировка

Тип ригеля

Область применения

Р

Прямоугольная форма


РО

Однополочные


РОП

Для возведения многопустотных перекрытий

РЛР/РЛП

Для лестничных маршей

РОР

Для укладки ребристых плит

РБ

Бесполочные


РБП

Для укладки многопустотных плит

РБР

Для укладки ребристых плит

РД

Двухполочные


РДП

Для ЖБ плит с пустотами

РДР

Для ребристых плит

РКП

Консольные (балконные)

Для многопустотных плит

Наличие буквенных обозначений говорит о том, что конкретный ригель выполнен согласно ГОСТ. Они отличаются надежностью. Если буквенные сочетания на балке другие — значит они выполнены по ТУ.

Кроме букв в маркировках присутствуют и цифры, характеризующие длину изделия, высоту сторон, длину окружности балки, несущая способность. Цена конкретной марки изделия зависит от материала изготовления, формы, длины и области применения.

Заключение

Изделие имеет несложную конструкцию — изготовить ригель можно даже самостоятельно. Необходимо собрать опалубку, уложить в нее армирующий каркас и залить все бетоном. Однако не стоит экономить на этих важных деталях — от их качества и надежности зависит безопасность людей, которые будут проживать или работать в данном сооружении. Если вам нужна помощь в подборе элементов каркаса для будущей постройки, обращайтесь за помощью к профессионалам.

Приобрести качественные и надежные ЖБ ригели можно в компании «Стройцентр» в Перми — закажите товар удобным способом: на сайте, по телефону или электронной почте.

Монолитный железобетонный ригель — что это и зачем это нужно?

Сфера строительства находится в постоянном развитии — развиваются технологии, постоянно появляются новые понятия и термины, многие из которых обычному человеку, частному лицу, неспециалисту, незнакомы или как минимум непонятны. Например, может быть непонятно, что такое железобетонный ригель. А суть в том, что железобетонный ригель — это штука такая, что не каждый опытный инженер-строитель сможет чётко объяснить, что это за такое.

Чтобы каждая строительная деталь верно и качественно заняла своё место в конструкции, нужно разбираться, что она из себя представляет и как применяется.

Навигация по статье:

Железобетонный ригель — что это? ↑

Ригели — это армированные железобетонные изделия (ЖБИ), их используют, чтобы соединять вертикальные конструкции (колонны, подвесы, настенные панели). При этом ригели берут на себя нагрузку и перекрытий и прочих элементов. Железобетонные ригели — это каркас строения, обеспечивающий геометрическую стабильность постройки.

Ригели также используют при сооружении широких лестничных пролётов, например, для торговых залов.

А вообще при помощи ригельных опор поднимают цоколь, снимают с него лишнюю нагрузку и закрепляют.

Многие считают, что такие ЖБИ, как ригель и балка — одно и то же. Мол, отличаются они только размером, а это не так существенно, чтобы разграничивать понятия. Но это в корне неверно.

Чем ж/б ригель отличается от балки? ↑

Зачастую строитель, объясняя клиенту, что такое “ригель”, может охарактеризовать его как “это такая балка”, что в каком-то смысле верно — ригель с натяжкой можно определить как балочную конструкцию горизонтального типа, но это уже совсем с натяжкой.

Так в чём же принципиальная разница между ригелем и балкой?

Во-первых, железобетонный ригель выполняет несущие функции, принимает всевозможные нагрузки отовсюду, то есть ригель — это опорный элемент каркаса строения. Ригель функционально узок, но сфера его применения более чем значительна. Ещё к тому же ригели жёстко связаны с вертикальными стойками основной конструкции, сами же ригели ставятся исключительно в горизонтальном положении.

Во-вторых, балка, в свою очередь, ставится как горизонтально, так и под наклоном. К тому же балка — это самостоятельная часть постройки и работает в основном на изгиб.

Взаимозаменять ригель и балку нельзя ни в коем случае. Суть проста — ригель жёстче, прочнее, а главное — он тяжелее. В то время как балка лёгкая, и изготовляется в основном из дерева или из металла, но полого внутри. Балка нужна, чтобы поддерживать определённые перекрытия (например, чердак).

Итог: чем железобетонный ригель отличается от балки?

Балка — широкое понятие, которое включается в себя различные типы опор, в то время как ригель имеет узконаправленный функционал и сделан из прочных материалов по особым технологиям.

Из чего делают монолитные ригели? ↑

Железобетонный ригель делают из тяжёловесного бетона, в результате прочность ригеля получается 75% в тепле, и 85% на морозе. К тому же ригели производят так, чтобы они были водонепроницаемыми, огнестойкими и морозоустойчивыми, не восприимчивыми к коррозии.

Для придания повышенной прочности при производстве ригелей используется арматура.

Железобетонные ригели производятся по всем условиями ГОСТ 18980-90. Любое несоответствие нормативам скажется на прочности изделия, а значит, и на надёжности всей постройки, что, понятно, чревато. Так что ознакомление с требованиями ГОСТ’а обязательно.

От качества изделия зависит, в каким областях возможно её применение.

Где применяют ригели из железобетона? ↑

Перво-наперво, следует обратить внимания на конструктивные отличия железобетонных ригелей, ведь именно от этого зависит сфера их применения.

Существует 3 вида ригелей:

  • Ригель однополочный. Это ЖБИ в форме буквы Г, оно фиксирует перекрытия лишь с одной стороны. Обычно однополочные ригели используют при возведении лестничных клеток.
  • Ригель двухполочный. Это ЖБИ в форме буквы Т, оно является опорой для плит с обеих сторон. Обычно используются для пролётов среднего типа.
  • Ригель бесполочный. Это ЖБИ прямоугольного сечения. Бесполочный ригель используют для перекрытий определённого типа.

Кроме прочего, ригельные конструкции используют при постройке конструкций собирательной планировки, особенно если в помещениях предполагаются высокие потолки. Ещё ригели широко применяются в модульном строительстве, при создании оград и при строительстве опалубочных конструкций.

Бетонный ригель для опалубки ↑

Ригельная опалубка — это оптимальная система для возведения перегородок между этажами.

Балочно-ригельная опалубку собирается из:

  • фанеры,
  • подкосов,
  • уголков,
  • двутавровых балок,
  • крепёжных элементов,
  • металла или дерева.

В результате сборки всех этих элементов и получается прочная и крепкая ригельная опалубка. Подобная конструкция выдерживает нагрузки в 8 тонн на квадратный метр. Это естественно достигается использованием металлического ригеля для опалубки.

А ещё стяжные винты будет возможно устанавливать в более удобных местах, если использовать элемент со специальной перфорацией, что очень важно, если речь идёт о балочно-ригельной опалубке колонн.

К тому же ригельная опалубка отличается высокой скоростью производства по сравнению с любыми аналогами.

Стоимость ригельной опалубки зависит от характеристик конкретных конструкций.

Маркировки монолитных ригелей ↑

Каждое изделие маркируется специальным кодом.

Р — Изделия прямоугольной формы РО — Однополочное изделие РЛП/РЛР — О.И. — Для лестничных маршей
РОР — О.И. — Для плит с ребристой поверхностью
РОП — О.И. — Для многопустотных перекрытий
РД — Двухполочное изделие РДП — Д.И. — Для многопустотных железобетонных плит
РДР — Д.И. — Для ребристых перекрытий
РБ — Бесполочное изделие РБП — Б.И. — Для многопустотных плит
РБР — Б.И. — Для ребристых плит
РКП — Балконные ригели — Для многопустотных перекрытий

Если маркировка указана именно такими спецкодами, значит, изделие изготавливалось по требованиям ГОСТ’а, то есть, это знак качества и надёжности. Если же на изделии указано другое буквенное значение — значит, это ТУ.

Также, кроме букв, маркировка содержит и цифры — они означают размер изделия. Стоимость ригеля высчитывается в зависимости от его размера.

Цены на железобетонные ригели ↑

Нужного размера ригель можно приобрести практически у любого производства, которое занимается производством железобетонных изделий.

ЖБИ, произведённые частными предприятиями по ТУ, стоят гораздо дешевле, но покупка подобных изделий очень рискованна.

Изготовление железобетонного ригеля своими руками ↑

При частном строительстве, кстати, железобетонный ригель можно изготовить и собственноручно. Нужно лишь раздобыть опалубочную конструкцию, и заправить в неё армирующий каркас. Главное — строго соблюдать регламент, ведь от этого зависит надёжность, качество и безопасность эксплуатации будущего строения.

Заказать расчет стоимости монолитного дома в СПб и ЛО

Наш специалист свяжется с вами, внимательно выслушает и предложит проект дома, который подходит вам, с расчетом стоимости. Оставьте телефон для связи:

Ригели железобетонные: виды и их монтаж

Ригели – это изделия из железобетона, которые являются продольным элементом конструкции домов. В основном ригели применяются в конструкции сооружения для жесткого или шарнирного соединения, которые устанавливаются горизонтально с колоннами в верхней части. Выполняя при этом важную функцию связывающего элемента, опираются на них же все плиты межэтажных перекрытий.

Практически ко всем ригелям есть требования, которые соответствуют госту, когда они производились. К примеру, все типы ригелей даже несмотря какой ценник на эти изделия изготавливаются только из тяжелых типов бетона В35. Имеются ещё ряд требований к ригелям с армированным покрытием во время, когда они производились на заводе.

К примеру, ригели, длина которых до 6 м, производиться с тяжелой и нетяжелой арматурой. А ригели, у которых длина 9 м изготавливаются только с тяжелой арматурой. Поэтому цены на ригели значительно могут отличаться от применения ЖБИ элемента.

Основные типы ригелей

Ригеля подразделяются на типы конструкции и назначению:

  • РДР – для опоры ребристых плит с пустотами
  • РДП – для опоры с пустотами плит 2-ух полочный ригель;
  • РОП – для опоры с пустотами плит 1-но полочный ригель;
  • РЛП – для опоры железобетонных лестничных маршей;
  • РКП – для использования ригеля в качестве опоры плит балконов;
  • РБП – ригель бесполочный;
  • Р –Ригель обычный с прямоугольным сечением.

В основном ригели используются в частном строительстве загородных 1-но, 2-ух или 3-ёх этажных домов, эти ригеля по типу бывают Р, РДР и РЛП. Если вы собираетесь купить ригеля данных видов,то вам следует не забывать, что цена ни них напрямую зависит от длины. Своим профилем ригели представляют собой двутавр из железа или гнутый швеллер, который также можно купить, например здесь https://armatura-optom.ru/shveller/shveller-gnutiy.

В боковых гранях заранее установлены полки или приливы для установки межэтажных плит перекрытия, по профилю они бывают Т-образные или Н-образные.

Монтаж ригелей

Монтаж ригелей в современном строительстве самостоятельно сделать практически невозможно из-за большого веса элемента. Вы решили приобрести ригеля для опоры перекрытий дома или загородного коттеджа, то вам необходимо будет сделать заказ на услуги автокрана. Для того, чтобы осуществить подъём и установку ригелей, делается путём использования строп, которые зацеплены с помощью специальных арматурных выводов в виде петель.

Когда осуществляется монтаж 9-ти метрового ригеля на свое место, чтобы он не врезался в остальные конструкции на двух концах цепляют дополнительные тросы-оттяжки, во время перевозки ригеля оттягивают своими руками. До того как опустить ригеля на свое место, наносят слой из густого бетона на несущую поверхность свай или колон. Сам по себе процесс монтажа элементов ЖБИ должен осуществляться квалифицированными мастерами, т.к. в этом деле присутствует достаточное количество нюансов.

 Загрузка …

Статьи по теме:

Cloudflare

Для бесплатной пробной версии требуется действующая кредитная карта

Basic Plus

Исследования

проспект

Премиум

Премиум Плюс

Ежемесячные планы подписки

$ 14

$ 49

$ 79

$ 99

$ 169

Годовые планы подписки

$ 99

$ 399

$ 699

$ 899

$ 1499

Подпишитесь на годовые планы и сэкономьте

41%

32%

26%

24%

26%

Исследования компании
Доступ к 17+ миллионам профилей компаний
Доступ к 18000+ отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Создать и сохранить доп. Списки компаний и критерии поиска
Расширенный поиск (фильтрация по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Ограничения на экспорт информации о компании

250 / месяц

500 / месяц

750 / месяц

1000 / мес

Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска
Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критериями поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)

500 / месяц

750 / Месяц

1,000 / Месяц

Ежемесячная подписка — Ограничения на контактный адрес электронной почты

100 / Месяц

200 / месяц

Годовая подписка — Ограничения на контактный адрес электронной почты

1,200 / год

2,400 / год

Лимиты использования контента (страниц в день)

200

700

1 000

1,500

2 000

Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб. 306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

Crossbar Switch — обзор

10.3.1 Масштабирование с помощью хеширования

В 1990-х годах DEC решила создать быстрый кроссбарный коммутатор, соединяющий до 32 каналов, под названием Gigaswitch [SKO + 94]. Алгоритмы арбитража, используемые в этом переключателе, будут описаны в главе 13.В этой главе основное внимание уделяется алгоритмам поиска по мосту, используемым в Gigaswitch. Идея первоначальных разработчиков, Боба Симко и Боба Томаса, заключалась в том, чтобы Gigaswitch стал коммутатором, соединяющим двухточечные каналы FDDI без реализации переадресации моста и обучения. Поиск мостов считался слишком сложным на скорости 100 Мбит / с.

На арену разработки вышел молодой дизайнер программного обеспечения, который изменил направление продукта. Барри Спинни, который реализовал компилятор Ada на своей последней работе, был полон решимости заняться проектированием оборудования в DEC.Барри предложил преобразовать Gigaswitch в мост, соединяющий локальные сети FDDI. Для этого он предложил разработать чип сетевого контроллера FDDI-to-Gigaswitch (FGC) на линейных картах, который будет реализовывать алгоритм поиска на основе хеширования. В статье Gigaswitch [SKO + 94] говорится, что каждый поиск моста выполняет не более четырех операций чтения из памяти.

Теперь каждый, кто изучает алгоритмы [CLR90], знает, что хеширование в среднем намного быстрее (постоянное время), чем двоичный поиск (логарифмическое время).Однако тот же студент также знает, что хеширование в худшем случае происходит намного медленнее, что может занять линейное время из-за коллизий. Как же тогда поиск хэша Gigaswitch может требовать максимум четырех операций чтения в память в худшем случае даже для мостовых баз данных размером 64 КБ, тогда как двоичный поиск потребует 16 обращений к памяти?

Уловка Gigaswitch уходит корнями в алгоритмическую технику ( P15 ), которая называется совершенное хеширование [DKea88]. Идея состоит в том, чтобы использовать параметризованную хеш-функцию, в которой хеш-функцию можно изменять, изменяя некоторые параметры.Затем соответствующие значения параметров могут быть предварительно вычислены ( P2a, ), чтобы получить хеш-функцию, такую, что количество коллизий в наихудшем случае является небольшим и ограниченным.

Хотя поиск такой хорошей хеш-функции может занять (теоретически) много времени, это хороший компромисс, потому что адреса этой новой станции не добавляются в локальные сети с очень высокой скоростью. С другой стороны, как только хэш-функция выбрана, поиск может выполняться на скорости передачи данных.

В частности, хеш-функция Gigaswitch обрабатывает каждый 48-битный адрес как полином 47 градусов в поле Галуа 2-го порядка, GF (2).Хотя это звучит впечатляюще, это та же арифметика, которая используется для вычисления CRC; она идентична обычной полиномиальной арифметике, за исключением того, что все сложения выполняются по модулю 2. Хешированный адрес получается по уравнению A ( X ) * M ( X ) mod G ( X ), где G ( X ) — неприводимый полином X 48 + X 36 + X 25 + X 10 + 1, M X ) — это ненулевой программируемый хэш-множитель на 47 градусов, а A ( X ) — это адрес, выраженный как полином 47 градусов.

Хешированный адрес 48 бит. Затем нижние 16 бит хешированного адреса используются в качестве индекса в хеш-таблице размером 64 КБ. Каждая запись в хеш-таблице [см. Рисунок 10.4 применительно к поиску адреса назначения, где D ( x ) используется вместо A ( x )] указывает на корень сбалансированного двоичного дерева высоты не более 3. Хеш-функция обладает тем свойством, что достаточно использовать только оставшиеся 32 старших бита хешированного адреса для устранения неоднозначности конфликтующих ключей.

Рисунок 10.4. Хеширование Gigaswitch использует хеш-функцию с программируемым множителем, маленькое сбалансированное двоичное дерево в каждом хеш-ведре и резервную CAM для хранения редких случаев записей, которые приводят к более чем семи коллизиям.

Таким образом, двоичное дерево сортируется по этим 32-битным значениям вместо исходных 48-битных ключей. Это экономит 16 бит, которые можно использовать для связанной поисковой информации. Таким образом, любой поиск гарантированно потребует не более четырех обращений к памяти, одного для поиска в хеш-таблице и еще трех для навигации по двоичному дереву высотой 3.

Оказывается, подобрать множитель на практике довольно просто. Коэффициенты M ( x ) выбираются случайным образом. Выбрав M ( x ), иногда случается, что несколько сегментов имеют более семи конфликтующих адресов. В таком случае эти записи хранятся в небольшой базе данных поиска оборудования, которая называется Content Addressable Memory или CAM (более подробно изучаемая в главе 11).

Поиск CAM происходит параллельно с поиском хэша.Наконец, в чрезвычайно редком случае, когда в CAM добавляется несколько десятков адресов (например, когда узнаются новые адреса станций, вызывающие конфликты), центральный процессор инициирует операцию повторного хеширования и распределяет новую хеш-функцию по линейным картам. Возможно, это иронично, что на практике перефразирование происходит так редко, что можно беспокоиться о том, был ли код перехеширования должным образом протестирован!

Gigaswitch стал успешным продуктом, позволив соединить до 22 сетей FDDI вместе с другими технологиями связи, такими как ATM.Барри Спинни получил патент США 5,920,900 на «Метод и устройство перевода на основе хеша с многоуровневым разрешением коллизий». В то время как методы, основанные на идеальном хешировании [DKea88], уже некоторое время существуют в теоретическом сообществе, вклад Спинни заключался в использовании прагматической версии идеальной идеи хеширования для высокоскоростной пересылки.

Поперечина в опущенном (слева) и поднятом (справа) исполнении.

… Вызовы включали: нехватку квалифицированной рабочей силы C1, снижение производительности C2, высокую стоимость строительства C3, высокую аварийность C4, конструктивные ограничения C5, низкое качество работы C6, сложность планирования C7 и планирование, C8-перерасход строительных материалов, C9-задержки строительства, C10-трудности в надзоре за работой, C11-обширная материально-техническая поддержка для координации, C12-обширное использование опалубки и других временных материалов и C13-опасные задачи.(Ikeda & Harada, 2006, Buswell et al., 2007) (Allwright et al., 2019 C2 Снижение производительности (Bosscher et al., 2007 , Feng et al., 2015, Asadi et al., 2018 C3 High Construction стоимость (Гарг и Камат, 2014 г., Хак и Лауэр, 2014 г., Госселин и др., 2016 г., Вуйович и др., 2017 г. C4 Высокий уровень аварийности (Бусвелл и др., 2007 г., Чезаретти и др., 2014 г. & Khoshnevis, 2013, Nan, 2015, Asprone et al. , 2018 C6 Низкое качество работы (Khoshnevis et al., 2006, Lee et al., 2007a, Bock & Linner, 2016a C7 Сложность в планировании и составлении графиков (Barros Dos Santos et al., 2015, Linner et al., 2020 C8 Строительный перерасход (Gosselin et al., 2016, Panda et al., 2018 C9 Строительные задержки) (Gosselin et al., 2016, Panda et al., 2018 C10 Сложность в трудовом надзоре (Lindsey et al., 2012, Bock & Linner, 2015a, Howe et al., 2015 C11 Обширная материально-техническая поддержка для координации, Zhang & Khoshnevis, 2013, Штум и др., 2016, Гаффар и др., 2018 C12 Широкое использование опалубки и других временных материалов (Asprone et al., 2018, Panda et al., 2018, Lublasser et al., 2018 C13 Опасные задачи (Chu et al., 2010, Feng et al., 2015) В литературе для синтеза возможных решений предлагалось пять системных факторов, как показано на Таблица 2-2. Они включают: внедрение E1 в основном зависит от инициатив отдельных компаний, материалы E2 представляют собой мощный рычаг для принятия, робототехника E3 лучше всего работает со стандартизованными компонентами и процессами, строительные фирмы E4 могут обеспечить все проектирование и строительство для лучшее внедрение, и строительные фирмы E5 должны искать возможности дифференцировать свои услуги.

Amazon.com: Сумка для переноски стойки и перекладины для трубок — Сумка для переноски трубок — Молния и ручки — Качественная конструкция — 10 футов x 8 дюймов: все остальное


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Цвет Чернить
Размер 10 футов
Материал Ткань
Марка Event Decor Direct
Количество единиц 1 подсчет

  • Убедитесь, что это подходит введя номер вашей модели.
  • [КОНСТРУКЦИЯ] Эта сумка для переноски труб обеспечивает долговечность и прочность, так как изготовлена ​​из высококачественной ткани.
  • [ЛЕГКО ОБРАЩАТЬСЯ] Чтобы упростить обращение с этой сумкой и ее переноску, эта сумка для трубок поставляется с брезентовой ручкой для переноски.
  • [ZIPPER] Прочная сумка для переноски трубок также оснащена прочной молнией, которая надежно защищает трубку и драпировку внутри.
  • [ХРАНЕНИЕ] В этих сумках для трубок можно удобно хранить около 5-6 стоек на сумку.Это также защищает их от повреждений.
  • [ЛЕГКАЯ КОНСТРУКЦИЯ] Эти сумки для трубок очень легкие, что облегчает их переноску и обращение с ними.

Amazon.

com: Сумка для переноски стойки и перекладины для трубок — Сумка для переноски трубок — Молния и ручки — Качественная конструкция — 8 футов x 8 дюймов: Все остальное


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Отображается краткое содержание, дважды нажмите, чтобы прочитать все содержимое.

Отображается весь контент, дважды нажмите, чтобы прочитать краткое содержание.

Обновлены другие параметры на основе этого выбора

Цвет Чернить
Размер 8 футов
Материал Ткань
Марка Event Decor Direct
Количество единиц 1 подсчет

  • Убедитесь, что это подходит введя номер вашей модели.
  • [КОНСТРУКЦИЯ] Эта сумка для переноски труб обеспечивает долговечность и прочность, так как изготовлена ​​из высококачественной ткани.
  • [ЛЕГКО ОБРАЩАТЬСЯ] Чтобы упростить обращение с этой сумкой и ее переноску, эта сумка для трубок поставляется с брезентовой ручкой для переноски.
  • [ZIPPER] Прочная сумка для переноски трубок также оснащена прочной молнией, которая надежно защищает трубку и драпировку внутри.
  • [ХРАНЕНИЕ] В этих сумках для трубок можно удобно хранить около 5-6 стоек на сумку.Это также защищает их от повреждений.
  • [ЛЕГКАЯ КОНСТРУКЦИЯ] Эти сумки для трубок очень легкие, что облегчает их переноску и обращение с ними.

Ригель против балки — в чем разница?

Английский

Существительное

( en имя существительное )
  • Любой поперечный стержень или деталь, например стержень, пересекающий дверь, или железный стержень или приклад, который проходит через стержень анкера.
  • (спорт) Вершина конструкции ворот.
  • * {{quote-news
  • , год = 2012 , date = 22 апреля , author = Сэм Шерингем , title = Ливерпуль 0: 1 Вест Бромвич , work = BBC Sport цитата , страница = .
  • Верхняя труба рамы велосипеда.
  • Синонимы
    ( sports sense ) бар

    Производные термины
    * выстрел в перекладину * ригельный переключатель

    Английский

    Существительное

    ( en имя существительное )
  • Любой большой кусок дерева или железа, длина которого пропорциональна его толщине, подготовленный к использованию.
  • Одна из основных горизонтальных балок здания; один из поперечных элементов каркаса корабля, на котором уложены палубы, поддерживаемый по бокам коленями у деревянных судов и стрингерами в стальных.
  • (морское) Максимальная ширина судна
  • У этого корабля на лучей больше, чем у этого.
  • Ригель механических весов, на концах которого подвешены весы.
  • * ( rfdate ) ( Александр Поуп )
  • Сомнительная балка длинный кивает из стороны в сторону.
  • Главный ствол рога оленя.
  • (литературный) Полюс кареты. ( rfc-sense )
  • *
  • (текстиль) Деревянный цилиндр, составляющий часть ткацкого станка, на который ткачи наматывают основу перед ткачеством, и цилиндр, на который наматывается ткань, когда она ткется.
  • Прямая часть или стержень анкера.
  • Центральная штанга плуга, к которой прикреплены ручки и сошник, а к концу которой прикреплены волы или лошади, тянущие его.
  • В паровых двигателях — тяжелый железный рычаг, совершающий колебательное движение на центральной оси, один конец которого соединен со штоком поршня, от которого он получает движение, а другой — с кривошипом вала колеса.
  • Луч или совокупность примерно параллельных лучей, исходящих от солнца или другого светящегося тела
  • луч света
    луч энергии
  • * ( rfdate ) Шекспир
  • Как далеко эта маленькая свеча бросает свои лучей !
  • * {{quote-news, год = 2011
  • , date = 22 сентября , автор = Ник Коллинз , title = Скорость света, определенная учеными , work = Daily Telegraph цитирование , страница = , проход = Всего за 3 года из ЦЕРНа в сторону Гран-Сассоин, Италия, в 730 км (500 миль), было выпущено 15 000 пучков нейтрино, где они были обнаружены гигантскими детекторами. }}
  • (образно) Луч; проблеск
  • луч надежды или комфорта
  • * ( rfdate ) Keble
  • Милосердие с ее гениальным лучом .
  • Одно из длинных перьев в крыле ястреба.
  • (музыка) Горизонтальная полоса, которая соединяет основы двух или более нот, чтобы сгруппировать их и указать значение метрики.
  • Прямоугольная куча грунта, используемая для дешевого строительства эстакады железной дороги.
  • Синонимы
    * ( морская ) ширина * ( тяжелый железный рычаг ) рабочая балка, шагающая балка * ( sense , соколиное перо ) пучковое перо * смотрите также

    Гипонимы
    * ( ткань ) передняя балка, задняя балка

    Производные термины
    ( Производные термины ) * на траверзе * балансир * досягаемость луча * Светоделитель * концы балок * проектор * лучезарный * луч * лучезарный * связка балки * перекладина * лунный луч * Солнечный луч * широкий поперек луча * широкий в луче * химико-лучевая эпитаксия * Дальний свет * лазерный луч * молекулярно-лучевая эпитаксия * пучок частиц * луч трактора

    Глагол

    ( en глагол )
  • (амбитранзитивный) для излучения лучей света; блеск; излучать.
  • до луч вперед свет
  • (образно) Широко или особенно весело улыбаться.
  • Для отделки или поставки балок; придают вид балок.
  • (научная фантастика) Для передачи материи или информации через высокотехнологичный беспроводной механизм.
  • Луч мне, Скотти; здесь нет разумной жизни.
  • (каррирование) Растянуть по балке, как шкуру.
  • (ткачество) Надеть пучок, в виде цепочки или паутины.
  • (музыка) Для соединения (музыкальных нот) пучком или толстой линией в нотной записи.
  • Анаграммы

    * —-

    М. С. Тарков, “Построение сети Хэмминга на основе перекладины с бинарными мемристорами”, Прикл. Дискр. Матем., 2018. 40, 105–113












    Прикл. Дискр. Матем., 2018, номер 40, страницы 105–113 (Mi pdm625)

    Эта статья цитируется в 1 научных статьях (всего в 1 статьях)

    Математические основы информатики и программирования

    Построение сети Хэмминга на основе перекладины с бинарными мемристорами

    М.С. Тарков

    Ржанов Институт физики полупроводников СО РАН, Новосибирск, Россия

    Аннотация: Описаны свойства аналоговых и двоичных мемристоров (резисторов с памятью).Мемристоры могут быть использованы для аппаратной реализации синапсов нейронов. Матрицы мемристоров называются перекладинами. Бинарные мемристоры, сопротивление которых принимает всего два значения (максимальное и минимальное), основаны на механизме переключения нити накала и имеют более широкое распространение, чем аналоговые мемристоры. Они намного более устойчивы к статистическим колебаниям по сравнению с аналоговыми мемристорами. Предложена аппаратная реализация ассоциативной памяти Хэмминга, основанная на использовании бинарной перемычки мемристоров и КМОП-схемы.Максимальное сопротивление бинарного мемристора соответствует сохраненному значению компонента опорного вектора $ -1 $, а минимальное сопротивление соответствует значению $ + 1 $. Показано, что перекладина бинарных мемристоров реализует свойства первого слоя сети Хэмминга, согласно которым выходной сигнал нейрона первого слоя неотрицателен. Этот сигнал максимален для нейрона с опорным вектором, ближайшим к входному вектору. Для заданной размерности опорного вектора получается соотношение между максимальным и минимальным сопротивлениями двоичных мемристоров.Это гарантирует правильную работу первого уровня сети Хэмминга. Моделирование в системе LTSPICE предложенной схемы памяти Хэмминга подтвердило ее работоспособность.

    Ключевые слова: ассоциативная память Хэмминга, мемристор, перекладина, CMOS-технология, LTSPICE.

    DOI: https://doi.org/10.17223/20710410/40/9

    Полный текст: PDF-файл (753 kB)
    Ссылки : PDF файл HTML файл

    Библиографические базы данных:


    УДК: 621.396 + 621.372

    Образец цитирования: М. С. Тарков, “Построение сети Хэмминга на основе перекладины с бинарными мемристорами”, Прикл. Дискр. Матем., 2018. 40, 105–113

    Цитирование в формате AMSBIB

    \ RBibitem {Tar18}
    \ by М. ~ С. ~ Тарков
    \ paper Построение ~ сети Хэмминга на ~ перекладине с ~ бинарными мемристорами
    \ jour ПММ. Дискр. Мат.
    \ год 2018
    \ issue 40
    \ pages 105--113
    \ mathnet {http: // mi.mathnet.ru/pdm625}
    \ crossref {https://doi.org/10.17223/20710410/40/9}
    \ elib {https://elibrary.ru/item.asp?id=35155728}

    Варианты соединения:

  • http://mi.mathnet.ru/rus/pdm625
  • http://mi.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
