Как правильно вибрировать бетон и нужно ли это делать

Опытные специалисты знают, для чего требуется вибрация бетонного раствора, какой положительный эффект дает ее проведение. Но у многих новичков в строительной сфере возникают сомнения в целесообразности трудоемкой работы. Они задаются вопросом, нужно ли вибрировать бетон при заливке фундамента, стен, других конструкций. Ответы на эти вопросы вы найдете в нашей статье.

Зачем нужно вибрировать бетон

Раствор бетона заливается в форму для создания фундамента в жидком состоянии. Может показаться, что он заполнит все пустоты, образуется монолитная конструкция. На самом деле в этой массе обязательно останутся пузырьки воздуха. Они впоследствии станут вместилищами для влаги, которая будет разрушать конструкцию. Чтобы этого не случилось, и используют вибрацию. В процессе создания механических колебаний в растворе воздух выходит на поверхность, пористость бетона существенно снижается, исключается риск преждевременного повреждения.

Вибрация бетона обеспечивает и другие важные эффекты:

  • улучшает вязкость раствора;
  • исключает расслоение пульпы;
  • повышает текучесть массы.

В процессе механического воздействия улучшается сцепление компонентов раствора, он становится более вязким и плотным. Вибрация не позволяет частям массы отслаиваться, обеспечивается ее однородность по всему объему. Во время колебаний консистенция бетона разжижается. Это позволяет ему качественно заполнить форму, исключает появление пустот.

Главным результатом проведения такой работы является качественная, надежная конструкция, которая в течение многих лет будет сохранять целостность, независимо от условий.

Кстати, в одной из наших статей мы рассказали, какая марка бетона нужна для фундамента. Ознакомьтесь с этой статьей, чтобы сделать правильный выбор.

Виды вибрирования бетонного раствора

Специалисты используют три варианта вибрирования бетонной массы. Выбор способа зависит от типа конструкции, инструмента, который используется в работе. Уплотнение бетона вибрированием может быть:

  • поверхностным;
  • наружным;
  • глубинным.

В создании монолитной плиты из бетона обычно используется поверхностная методика. Способ предусматривает создание механических колебаний на глубине до 30 см. Для того чтобы получить качественную плиту большой толщины, применяется послойная заливка с обработкой каждого из них.

Сложно выполнять вибрирование бетона в опалубке традиционным способом. В таких случаях целесообразно применять наружный вариант. Вибрации подвергается не бетонная масса, а стенки опалубки по всей площади. Важно осторожно выполнять такую работу, исключая риск нарушения целостности опалубки.

Использование мощных вибраторов позволяет провести качественную глубинную обработку всей массы раствора. Этот способ может применяться в создании любых бетонных конструкций, сооружений.

Порядок проведения вибрирования

Необходимо знать, как правильно вибрировать бетон, чтобы добиться хорошего результата, обеспечить массе необходимое качество. Общие правила проведения этого процесса одинаково применимы ко всем способам.

Важно учесть, что при заливке пульпы в опалубку вибратор не используется для распределения, укладки массы. Устройство применяется только после окончания заливки. Нельзя касаться наконечником деталей арматуры, это нарушит адгезию раствора и прутьев. Если вы решили купить бетон в готовом виде, желательно, чтобы доставка материала осуществлялась специальным транспортом. Аренда бетононасоса упростит процесс заливки.

Время, которое потребуется для вибрирования, зависит от структуры раствора. В среднем участок в зоне действия вибратора обрабатывается около минуты. Можно определить время окончания процесса по некоторым признакам:

  • не выходят на поверхность пузырьки;
  • прекратилась усадка;
  • появление цементного молочка.

Как только усадка бетона при вибрировании прекратилась, массового выхода пузырьков воздуха не наблюдается, процесс нужно прекратить. Иначе масса может начать расслаиваться. Это негативно повлияет на прочность конструкции.

Если вам нужно купить бетон с доставкой в Москве и Московской области, обращайтесь в компанию «БетонМосОбл».

Процесс вибрирования бетона — рассмотрим обстоятельно

Для правильной укладки цементного раствора существуют разные правила и рекомендации. Они позволяют повысить качество и долговечность бетонной конструкции. При вибрировании бетона осуществляется вспомогательный процесс, который позволяет достичь требуемой текучести и утрамбованности заливки. Вибрированием удаляются воздушные пузырьки из цемента, чем повышается его плотность и однородность.

Блок: 1/8 | Кол-во символов: 392
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

  1. Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
  2. Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Вернуться к оглавлению

Блок: 2/8 | Кол-во символов: 999
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Способы вибрирования бетона

Для уплотнения бетона с помощью вибрирования используются специальные строительные вибраторы, которые различаются по устройству и способу работы. Есть три способа передать вибрацию бетону:

  1. поверхностное вибрирование, когда вибратор действует на верхнюю поверхность бетона и распространяет вибрации вглубь; такой способ целесообразен при заливке бетона слоями не больше 20-30 см (например, при заливе монолитных плит), так как глубже вибрация не проникнет


    Уплотнение бетона поверхностным вибрированием.

  2. наружное вибрирование, когда вибратор воздействует на опалубку и уплотнение бетона происходит под действием вибрации опалубки равномерно по всему объёму; такой способ предъявляет особо высокие требования к опалубке, так как вибрация может ее разрушить


    Уплотнение бетона наружным вибрированием.

  3. глубинное вибрирование, когда вибратор опускают вглубь бетона и там наконечник вибратора создаёт вибрацию; такой способ можно применять для самых разных конструкций и разного объёма бетона в зависимости от размеров и мощности вибратора.


    Уплотнение бетона глубинным вибрированием.

Блок: 2/3 | Кол-во символов: 1108
Источник: http://stroy-svoimi-rukami. ru/fundament/beton/64/

Признаки достаточного уплотнения бетонной массы

Один из признаков — отсутствие пузырьков в бетонной смеси.

Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний.

Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

  • отсутствует оседание жидкого конгломерата;
  • на поверхность всплывает цементное молоко с песком;
  • отсутствуют пузыри воздуха;
  • после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Вернуться к оглавлению

Блок: 3/8 | Кол-во символов: 952
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Технология уплотнения бетона вибрированием

Вне зависимости от способа создания вибрации порядок работ по уплотнению бетона одинаковый. Уплотнением бетона занимаются только после его полной заливки, нельзя использовать вибраторы для укладки бетона в опалубку, его распределения. Вибратор не должен касаться арматурного каркаса фундамента: вибрация нарушит контакт арматуры с бетоном, в итоге арматура будет работать плохо.

Время вибрирования бетона зависит от консистенции бетонной смеси: чем более вязкая, тем дольше её нужно вибрировать для полного уплотнения. На уплотнение одного участка (одного объёма бетона в радиусе действия вибратора) требуется 20-50 секунд. Признаки, по которым можно определить, что вибрирование пора заканчивать:

  • бетон перестал усаживаться;
  • на его поверхности перестали выделяться пузырьки воздуха;
  • на поверхности начинает выступать цементное молочко.

При недостаточном уплотнении в бетоне останутся пузырьки воздуха, что снизит прочность; но при излишне долгом вибрировании происходит расслоение бетонной смеси: тяжёлые частицы оседают внизу, а сверху оказывается всё цементное молочко. Так что переборщить с вибрированием ещё хуже.

Радиус действия вибратора зависит от его мощности, и его можно отследить во время вибрирования: там где действует вибратор будет происходить выделение пузырьков воздуха. Уплотнение бетона происходит последовательно от одного участка к другому, так чтобы они перекрывались на 10-15 см.

К этой статье есть подборка видео (количество видеороликов: 2)

  • Уплотнение бетонной смеси глубинным вибратором

    При заливке монолитный бетонных изделий для достижения лучшей прочности необходимо уплотнять бетонную смесь. Наиболее доступным и распространённым способом уплотнения является вибрирование с поморью глубинного вибратора.

  • Ручной глубинный вибратор для бетона

    Для повышения прочности бетона необходимо уплотнение бетонной смеси после заливки. Самый простой и распространённый способ — это вибрирование с помощью ручного глубинного вибратора.

Блок: 3/3 | Кол-во символов: 2028
Источник: http://stroy-svoimi-rukami.ru/fundament/beton/64/

Правила вибрирования

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

  1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
  2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
  3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
  4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
  5. После извлечения механизма не должно оставаться воронки.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 760
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Виды вибрационного оборудования

Глубинный вибратор для уплотнения бетонных смесей.

Классификация вибрационных машин состоит из трех типов.

  1. Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
  2. Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
  3. Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Вернуться к оглавлению

Блок: 5/8 | Кол-во символов: 1533
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Процесс вибрирования

Уплотнение бетона глубинным вибрированием.

Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Вернуться к оглавлению

Блок: 6/8 | Кол-во символов: 869
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Когда нельзя вибрировать?

Есть ситуации, когда вибрирование бетона недопустимо. Иногда нужно получить облегченный состав. Для этого вводятся специальные пенообразователи и прочие химические вещества. С их помощью смесь насыщается воздухом. Вибрирование бетона только разрушит действие порообразователя и не позволит достичь цели.

Не рекомендуется вибрация слишком подвижного раствора. Такое действие вызовет его расслоение, а не уплотнение.

Вернуться к оглавлению

Блок: 7/8 | Кол-во символов: 461
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Вывод

Таким образом, для выбора характера и частоты колебаний следует ориентироваться на максимальный размер заполнителя в смеси. Целесообразно подвергать форму действию нескольких вибраторов, работающих на одной частоте. При этом частицы заполнителя разного размера будут двигаться с разной интенсивностью, и уплотнение произойдет равномерней.

Итоговый продукт будет максимально соответствовать требованиям.

Блок: 8/8 | Кол-во символов: 406
Источник: https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html

Кол-во блоков: 13 | Общее кол-во символов: 13092
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://kladembeton.ru/tehnologija/inye/provibrirovat-beton.html: использовано 8 блоков из 8, кол-во символов 6372 (49%)
  2. http://o-cemente.info/izgotovlenie-betona/process-vibrirovaniya-betona.html: использовано 1 блоков из 4, кол-во символов 2629 (20%)
  3. http://house-help.info/process-vibrirovaniya-betona/: использовано 1 блоков из 4, кол-во символов 955 (7%)
  4. http://stroy-svoimi-rukami.ru/fundament/beton/64/: использовано 2 блоков из 3, кол-во символов 3136 (24%)

Вибрирование бетона - 60 фото инструмента и вариантов работ

Для того чтобы получить высококачественную и долговечную бетонную конструкцию, следует произвести верную укладку бетона. По этому поводу бытует множество условий и полезных рекомендаций, в данной статье речь пойдёт о вибрировании бетона.

Суть процесса заключается в получении необходимого состояния плывучести и утрамбовывания заливки.

При помощи вибрирования из цементного раствора удаляются пузыри воздуха, благодаря этому он становится более плотным и однородным.

Достоинства технологии уплотнения бетона

Во время осуществления процесса высокочастотных механических колебаний равной амплитуды возрастает подвижность раствора и происходит устранение пузырьков воздуха. Благодаря этому цемент становится более прочным и водонепроницаемым.

За счёт вибраций раствор получается более вязким, исключается возможность его расслоения.

Цементная масса обретает хорошую текучесть и равномерно заполняет опалубку.

После процесса вибрирования бетона в итоге получится продукт, который не даст трещин и будет устойчивым к неблагоприятным условиям окружающей среды, механическим воздействиям.

Параметры, указывающие на степень достаточного уплотнения бетонного раствора:

  • жидкая смесь не оседает;
  • цементное молоко с песком всплывает на поверхность;
  • отсутствуют воздушные пузырьки;
  • поверхность смеси быстро затягивается вслед за извлечением вибрирующего инструмента.

Уплотнение бетона можно осуществлять как механически, так и вручную — наиболее удобным и простым способом является вибрирование бетона при помощи перфоратора. Но в результате ручного воздействия гораздо сложнее получить достаточно хороший раствор.

Бывает, что при вибрировании смесь не приобретает однородности — с одного бока она не достаточно уплотнена, а с другого — слоиться из-за переизбытка вибраций.

Во избежание этого необходимо получить достаточную жесткость раствора и подобрать гранулометрическую структуру фракций. Эти значения зависят от типа подобранного вибрационного механизма.

Требования, которые необходимо соблюдать при вибрировании бетона

Чтобы качественно смешать все слои смеси, в нее следует погрузить вибрирующий механизм на 80% всей длины.

Волна воздействия инструмента должна распространяться на весь раствор.

Размещать вибрирующий механизм следует таким образом, чтобы вокруг металлического элемента не было пространства.

Нельзя вводить инструмент возле краёв, углов и стыков.

Когда вибрирующий механизм будет извлечен, на его месте не должна образовываться воронка.

Только четко следуя правилам подачи импульсов колебания, в итоге можно получить раствор и готовое изделие хорошего качества.

Процесс уплотнения бетона при помощи вибраций

Колебательные движения от виброинструмента передаются раствору через форму либо опалубку. Вследствие чего все составляющие получают импульсы и смесь разжижается.

При помощи вибраций снижается либо абсолютно устраняется соединение частиц друг с другом, слабеет внутреннее трение. Таким образом из цемента уходит лишний воздух, способствуя лучшей усадке бетона.

Самым важным параметром является частота виброколебаний — она разнообразно воздействует на частицы наполнителя разных размеров.

Поэтому прежде чем приступать к процессу вибрации бетона, следует верно подобрать механизм согласно параметрам наполнителя. Ниже представлены фото процесса вибрирования бетона.

Также существуют ситуации, при которых нельзя выполнять уплотнение цементного раствора:

  • когда возникает необходимость в получении облегченной смеси — ее насыщают воздухом посредством введения пенообразователей либо иных химических веществ;
  • нельзя придавать вибрации слишком подвижный раствор, поскольку это приведет лишь к его расслоению.

Выбирать характер и частоту колебаний стоит исходя из максимального размера наполнителя в растворе.

Весьма рационально будет производить воздействие на форму несколькими вибромеханизмами, работающих на одинаковой частоте. Таким образом, частицы смеси разного размера будут осуществлять движение различной интенсивности, и процесс уплотнения получится более равномерным.

Фото вибрирования бетона

Уплотнение бетона - Бетонные работы - Полезная информация

Уплотнение бетонной смеси после подачи ее на место укладки производится для того, чтобы удалить из нее воздушные пузырьки и придать ей максимальную плотность. Уплотнением также достигается лучшее сцепление бетона с арматурой и закладными частями.

Чтобы получить максимальную плотность бетона, необходимо применять бетонную смесь с соответствующей удобоукладываемостью, так как при использовании слишком жесткой смеси укладка ее затруднена. Бетонная смесь не должна быть слишком подвижной, так как в этом случае при уплотнении может происходить нарушение однородности бетона, выделение на поверхности цементного молока, потеря прочности и снижение плотности вследствие того, что часть объема занята избыточной водой. Возникновение пор в бетоне обусловлено попаданием в него воздуха во время приготовления и укладки, а также испарением избыточной влаги. Необходимость применения бетонной смеси соответствующей удобоукладываемости, с одной стороны, и, с другой стороны, необходимость сохранять минимальное водоцементное отношение заставляют находить в каждом отдельном случае оптимальную консистенцию бетонной смеси, зависящую от условий ее укладки.

Выбирая метод уплотнения бетонной смеси, необходимо учитывать, что при ручном уплотнении бетонная смесь должна быть более подвижной, а при вибрировании — более жесткой.

Использование подвижной бетонной смеси и ручное уплотнение дают более ровную поверхность бетона, однако в этом случае для сохранения водоцементного отношения смесь должна содержать большее количество цемента. Повышенный расход цемента экономически оправдан при бетонировании тонких конструкций с небольшим поперечным сечением, так как в этих случаях стоимость цемента невелика по сравнению со стоимостью опалубки и другими расходами.

При использовании жестких бетонных смесей должна учитываться повышенная стоимость их уплотнения, а также расходы на вибрационное оборудование и на устройство более прочной опалубки. Следовательно, в тех случаях, когда объем бетона относительно невелик, уплотнение его вручную является более экономичным, тогда как при бетонировании больших массивов и дорог экономия цемента за счет применения более жестких смесей может оправдать повышенные расходы на укладку и вибрирование жесткого бетона.

Во время уплотнения бетона не должно происходить смещения арматуры или опалубки. Необходимо, кроме того, следить за надлежащим уплотнением бетона на участках, прилегающих к поверхностям опалубки, с тем чтобы поверхность готового бетона была ровной и гладкой и не имела раковин.

Уплотнение бетона вручную

Обычные методы уплотнения бетона вручную — штыкование и трамбование — производятся соответствующими ручными инструментами. Когда бетонируются плиты перекрытий и других больших поверхностей, уплотнению бетона способствует хождение по нему рабочих. Ручное уплотнение бетонных дорожных покрытий производится с помощью бруса, обработанного пег форме поперечного профиля дороги и укладываемого поперек нее между опалубочными досками. При бетонировании узких мест и при тесном расположении арматуры бетонная смесь для надежного уплотнения должна быть достаточно подвижной, с осадкой не менее 10-17,5 см.

Уплотнение вибрираторами

Методы механического уплотнения бетонной смеси с помощью машин, вызывающих колебания высокой частоты, постепенно вытесняют методы ручного трамбования на многих работах, в частности при устройстве бетонных дорожных покрытий. Вибраторы допускают применение более жестких смесей, так что даже когда бетонируются участки с густой арматурой, подвижность бетонной смеси по осадке конуса может быть не более 4 дюймов (10 см). Жесткость бетонной смеси ограничивается характеристиками оборудования для приготовления, транспортирования, укладки и отделки бетона. Затруднения могут возникнуть при:

1) выгрузке очень жесткой бетонной смеси из бетономешалки;

2) подаче бетонной смеси по желобам, выгрузке ее из грузовиков и других транспортных средств;

3) вибрировании участков, трудно доступных для вибрационного оборудования, вследствие чего может происходить нарушение однородности бетонной смеси;

4) окончательном выравнивании больших горизонтальных поверхностей, так как в этом случае при использовании слишком жесткой бетонной смеси трудно получить ровную поверхность, свободную от впадин и бугров.

По мере увеличения жесткости бетонной смеси возрастает стоимость всех операций, начиная от приготовления бетона и кончая его отделкой. Следовательно, в каждом отдельном случае консистенция бетонной смеси должна выбираться с учетом всех факторов, относящихся к тому или иному виду бетонных работ.

Разные типы вибраторов требуют различной консистенции бетонной смеси, поэтому, когда устанавливают консистенцию изготовляемой на площадке бетонной смеси, характеристика имеющегося вибрационного оборудования является решающим фактором. Бетонная смесь может быть не пригодной для вибрирования данным инструментом: быть слишком подвижной или, наоборот, слишком жесткой.

Вибраторы обычно приводятся в действие двигателями внутреннего сгорания, сжатым воздухом или электричеством, а по принципу работы делятся на три типа:

1) внутренние вибраторы;

2) вибраторы, укрепляемые на опалубке;

3) поверхностные вибраторы.

Внутренние вибраторы, где их применение возможно, являются наиболее эффективными по сравнению с другими типами.

При применении вибраторов любого типа во избежание нарушения однородности бетонной смеси и неравномерного уплотнения должны соблюдаться следующие условия:

а) опалубка должна быть возможно более плотной, чтобы предотвратить вытекание цементного раствора и образование раковин и ноздреватости на поверхности бетона. Во избежание смещения опалубки она должна быть прочно укреплена, а все клинья и распорки прибиты гвоздями;

б) вибрирование не должно производиться слишком долго при одном положении вибратора; это приводит к нарушению однородности смеси и образованию раковин;

в) следует вообще избегать слишком продолжительного вибрирования, так как это вызывает скопление на поверхности цементного раствора, который во время твердения трескается.

Пневматические вибраторы в сравнении с электрическими имеют свои преимущества и недостатки. Пневматические вибраторы легче и безопаснее в обращении. С другой стороны, при работе в холодное время вследствие быстрого падения давления воздуха цилиндры пневматических вибраторов могут замерзать. Замерзание цилиндров можно предотвратить путем подачи сухого воздуха, впрыскивания в воздухопровод жидкого масла или других веществ, предупреждающих замерзание, или путем пропускания воздуха через змеевик, подогреваемый жаровней. Воздушные компрессоры более громоздки и дороги по сравнению с электрогенераторами, однако в некоторых случаях они могут оказаться более подходящими.

Внутренние вибраторы. Внутренние вибраторы эффективнее, чем вибраторы других типов, так как вся их энергия передается непосредственно бетонной смеси. Они также проще в обращении и, будучи переносными, могут использоваться в трудных условиях.

Внутренний вибратор состоит из присоединенной к гибкому шлангу лопасти или трубы с жесткими рукоятками или без них.

Рабочий наконечник вибратора может быть жестко соединен с двигателем; в этом случае пневматическая турбина или электрический двигатель вращают вал с дебалансами; последний заключен в трубу, жестко соединенную с корпусом двигателя. В вибраторах с гибким валом вал с дебалансами также заключен в трубу, но соединен с электрическим двигателем, пневматической турбиной или двигателем внутреннего сгорания с помощью гибкого вала. Вибраторы этого типа, приводимые в действие электродвигателем или двигателем внутреннего сгорания.

Действие вибраторов внутреннего типа еще недостаточно изучено, очень мало известно об изменении степени уплотнения бетона по мере удаления от вибратора. Объединенный подкомитет Института гражданских инженеров и Института строительных инженеров, созданный для изучения влияния вибрирования на бетон, дал предварительные заключения, из которых следует, что вибромеханизмы должны давать не менее 3000 колебаний в минуту, а ускорение в бетоне должно составлять, по крайней мере, 4g (где g— ускорение силы тяжести, равное 9,8 м/сек2).

Имеются вибраторы, частота колебаний у которых достигает 9000 колебаний минуту однако в некоторых типах таких вибраторов вследствие больших скоростей возникают механические неполадки.

Наконечник внутреннего вибратора во время работы двигателя должен быть погружен в бетон, для того чтобы избежать перегрева подшипников и поломок механизма. Гибкий вал нельзя перегибать слишком сильно, так как это приводит к его быстрому износу.

Внутренний вибратор по возможности должен устанавливаться вертикально; вынимать его рабочую часть из бетона нужно медленно; переставлять вибратор для нового вибрирования следует на расстояние 45—75 см прежнего места. В недавно опубликованной немецкой инструкции рекомендуется опускать вибратор в бетон со скоростью 8 см/сек, которая дает наилучшие результаты. Вибратор нельзя применять для распределения бетона по форме, так как это приводит к нарушению однородности бетона.

Не рекомендуется ставить вибратор к опалубке ближе чем на 10 см, это необходимо для получения гладкой бетонной поверхности после распалубки. Если вибратор касается опалубки, около нее могут образовываться полосы песка. Время выдерживания вибратора в одном положении в бетоне обычно составляет 5—15 сек., однако о достаточности вибрирования можно еще судить по появлению вокруг вибратора цементного молока и по изменению звука. Необходимо было вынуть вибратор при первых признаках выделения цементного молока и переставить его на соседнее место. Вибраторы должны погружаться на всю глубину слоя свежеуложенного бетона и по возможности на 2—5 см в предыдущий, уже провибрированный слой, чтобы хорошо проработать стык между слоями.

Слишком длительного вибрирования следует избегать, так как это может привести к расслоению бетона.

Воздушные пузырьки в бетоне образуются у поверхности опалубки чаще в случае применения вибраторов, чем при уплотнении вручную. Неизвестно ни одного способа предупреждения этой пористости, за исключением использования в опалубке поглощающей обшивки или применения вакуум-форм. Некоторое снижение количества пузырьков дает обработка бетона около опалубки тонкой лопаткой.

Поглощающая обшивка опалубки как средство предотвращения образования пузырьков и улучшения поверхности бетона получила широкое распространение в США. В России также было сделано несколько опытов по использованию поглощающей обшивки, показавших положительные результаты. К сожалению, применяемые виды обшивки могут служить только один или два раза и поэтому дороги. В качестве поглощающей обшивки применялись изоляционный картон и другие пористые материалы, иногда обшитые грубой тканью или муслином.

Опалубочные вибраторы

Опалубочные вибраторы обычно жестко скрепляются с опалубкой или формой и вызывают колебания всей формы. Через форму колебания передаются бетону. Применение опалубочных вибраторов дает удовлетворительные результаты при бетонировании сильно армированных деталей или деталей малых и узких. Опалубочный вибратор потребляет больше энергии, чем глубинный, так как часть ее поглощается опалубкой. Кроме того, опалубка или форма должны быть достаточно прочными и жесткими, чтобы противостоять действию вибрации.

В качестве опалубочных вибраторов применяются электродвигатели с дебалансом, пневматические молотки или электромагнитные пульсаторы. Примененяют опалубочный вибратор для изготовления элементов сборного железобетона.

Чтобы получить равномерное уплотнение наружными вибраторами, необходимо укладывать бетонную смесь слоями толщиной не более нескольких сантиметров. Опалубочные вибраторы часто вызывают образование воздушных пор, особенно в верхней части слоя. Рекомендуется верхние 60 см бетона уплотнять вручную или при помощи внутреннего вибратора, если позволяет место.

Портативные электрические и пневматические молотки также иногда используют для уплотнения через опалубку, приставляя их к определенным ее местам. Этот способ особенно полезен тогда, когда отдельные участки бетонируемой конструкции недоступны для внутренних вибраторов.

Одним из видов опалубочных вибраторов являются вибрационные столы, обладающие тем преимуществом, что сообщают всей форме одинаковые колебания. Они могут иметь или пневматический, или электрический привод и широко применяются при изготовлении бетонных изделий. В вибрационных столах других типов бетон уплотняется не колебательным движением, а серией последовательных ударов. Такой метод уплотнения дает вполне удовлетворительные результаты.

Поверхностные вибраторы

Поверхностный вибратор состоит из плоской горизонтальной плиты, на которой укреплен вибрационный механизм, сходный с теми, какие применяются в опалубочных вибраторах. Он применяется для уплотнения бетона в крупных массивах (плотинах, подпорных стенках, устоях мостов) — там, где имеются значительные горизонтальные поверхности бетона, и обычно используется для окончательного выравнивания поверхности бетона после уплотнения его внутренними вибраторами.

Как правило, эффективная глубина вибрирования поверхностными вибраторами составляет, в зависимости от их типа, 20—30 см.

Размещено: 25.03.2010

Вибрирование бетона

Когда заливают железобетонные конструкции, смесь бетона надо уплотнять, чтобы устранить воздух, пустоты и тем самым увеличить прочность.

Для этого применяют метод вибрирования.

К примеру, если сахарный песок насыпать в емкость и немного потрясти ее, то он ляжет плотнее и станет занимать меньше места. Так же происходит с бетонной смесью в процессе вибрирования.

Какими способами вибрируют бетон?

Бетон вибрируют при помощи строительных вибраторов, которые различны по своему устройству и способам функционирования. Вибрация бетонному раствору может передаваться тремя способами:

  • поверхностный – вибратор воздействует только на поверхность смеси, распространяя вибрацию внутрь, им можно пользоваться, если заливать бетон слоями не более 0,3 м;
  • наружный – вибратор работает с опалубкой, волны распространяются равномерно по всему объему, важно, чтобы опалубка соответствовала всем требованиям, иначе вибрация может оказать на нее разрушительное действие;
  • глубинный – вибратор опускают в глубокие слои бетона и наконечником создаются вибрационные волны.

По какой технологии происходит уплотнение бетона?

При любом вибрировании работы, связанные с уплотнением бетонной смеси, идут в одинаковом порядке. Их начинают делать только после того, как произошла полная заливка.

Вибратором нельзя прикасаться к арматурному каркасу фундамента, иначе разрушится контакт арматуры с бетоном, что приведет к ухудшению прочности конструкции.

По времени процесс вибрирования зависит от того, какая консистенция у бетонного раствора. Если она вязкая, то ее вибрируют дольше, пока она не станет полностью уплотненной. Чтобы уплотнить один участок, располагаемый в радиусе воздействия вибратора, надо потратить от 15 до 40 секунд. Определить, что вибрирование проведено в достаточном объеме можно по следующим признакам:

  • отсутствии дальнейшей усадки;
  • отсутствии пузырьков на поверхности;
  • появлении цементного молочка.

Если смесь плохо уплотнена, то в ней остается воздух, что значительно снижает показатель прочности, но если воздействие вибратора было слишком долгим, то раствор начинает расслаиваться – все тяжелые частички оседают вниз, а цементное молочко поднимается в верхние слои. Поэтому важно правильно рассчитать время вибрирования в каждом конкретном случае.

Радиус работы вибратора зависит от того, какая у него мощность, это видно по местам, где выделяется воздух. Уплотнять бетон рекомендуется последовательно от одного участка к другому.

Приобрести качественный бетон различных марок можно в компании РегионСтройБетон. Мы продаем продукцию по выгодной цене, доставляем ее в строго оговоренные сроки. Для того, чтобы получить подробную консультацию вы можете связаться с нашим специалистом по контактам, указанным на сайте, либо оставить заявку.

Технология бетонных работ в частном строительстве. Часть 2.

Завершение. Начало.

Стойки и раскосы опалубки

Щитовую часть делают из доски толщиной не менее 2-2.5 см, ширина доски 150-200 мм, из нее набирают требуемую поверхность и скрепляют поперечными брусковыми балками (сшивная планка), с шагом 0,5-1 метр, в зависимости от геометрических характеристик конструкции. Гвозди вбивают со стороны щита, обращенной к бетону. Гвозди необходимо подбирать на 10-20 мм больше суммарной толщины доски и бруска. Если концы гвоздя выступают из внутренней поверхности опалубки их надо загнуть перепендикулярно. Доску обычно подбирают исходя из размеров конструкции, но при этом необходимо учитывать вес такой доски, ее должен быть в состоянии поднять и перенести рабочий. Опалубку монтируют согласно опалубочным чертежам, по осям и отметкам, указанным в проекте.

Бетон при твердении давит на поверхность опалубки своим весом, чтобы сохранить устойчивость щитов используют специальные элементы. В виде распорных и стяжечных элементов используют болты, арматуру, деревянные балочки, стяжки с шагом от 1,5 до 3 м, в зависимости от вида и размеров конструкции.


1 — щитовая часть; 2, 3 — поперечная сшивная планка; 4 — ригель для удерживания щитов; 5 — деревянная накладка удерживания щитов; 6 — накладная стальная стяжка для удерживания щитов; 7 — болт с гайкой или арматура

Стойки выполняют из бруса сечением, определяемым расчетом, с уширением сверху. При расстановке стоек для перекрытий можно использовать шахматный порядок с шагом 1-2 м. Понятное дело, что чем больше стоек тем лучше и уменьшится вероятность неровности плоскостей перекрытия или балки.

Стойка

Важные моменты монтажа опалубки:

  • Перед бетонированием необходимо проверить жесткость и прочность опалубки, сверить все размеры опалубки с проектной документацией вертикальные и горизонтальные уровни.
  • Проверить наличие щелей и дыр в деревянной опалубке, в случае обнаружения щелей шириной более 3 мм и отверстия в деревянной опалубке заделывают, от 3 до 10 мм конопатят (скрученной в косичку) паклей, а более 10 мм - заделывают деревянными рейками. Забивают глиняным тестом, но это в прошлом, а сегодня пришла эра монтажной пены.
  • Внутренняя поверхность должна быть гладкой, если она не гладкая уложить по всему периметру полиэтиленовую пленку или картон, в итоге бетон будет гладким и цементное молоко останется в бетоне. Оно необходимо в цементе в виде связующего и его потеря может привести к уменьшению прочности бетона.
  • Непосредственно перед бетонированием необходимо отчистить опалубку от грязи, тряпок, кусков ненужной арматуры, деревяшек и т. д. Если бетонирование ведется зимой отчистить опалубку от снега.
  • Перед бетонированием внутреннюю часть опалубки необходимо смазать смазкой (состав вода-мыло-керосин, вода-мыло-масло) или увлажнить, для того чтобы после распалубливания опалубка снималась легче и ее можно было использовать повторно. Также используют отработанное масло, дизтопливо, эмульсол.

Подача, прием бетонной смеси и уход за бетоном.

После монтажа опалубки необходимой операцией является установка арматурных каркасов. В среднем для армирования железобетонных конструкций необходимо от 70 кг до 120 кг на 1 кубический метр бетона, подробнее читайте в статье о технологии арматурных работ. После чего можно приступать к бетонированию.

Важно помнить, что переохлаждение бетонной смеси приведет к ее расслоению и потере свойств, перегрев - к быстрому твердению и невозможности укладки. Это процесс относится к зимним бетонным работам и это отдельная тема для статьи. Поэтому бетонную смесь стоит заказывать непосредственно на то время, когда по прикидочным расчетам будет готова опалубка и все подготовлено для бетонирования. Предельный допустимы срок доставки смеси от завода до площадки:

  • при 20 градусах Цельсия — 45 минут;
  • 10-19 градусах Цельсия — 60 минут;
  • 5-9 градусов Цельсия — 90 минут.

В случае если время для доставки бетонной смеси больше чем 1,5 часа, в бетон добавляют замедлители схватывания и твердения, а также пластификаторы. Когда бетонную смесь привезли на стройплощадку нужно потребовать паспорт бетона, в нем уточнить марку (класс), время изготовления и дату, водонепроницаемость, морозостойкость и сравнить с теми данными которые Вы заказали. Также нужно посмотреть не расслоился ли бетон? Как об этом можно узнать? Расслоение происходит когда смесь перевозили неправильно (не перемешивая в бетоновозе). Тогда гравий и песок опускаются на дно, а цементное молоко и вода всплывают на поверхность. Этот процесс приводит к усложнению укладки бетонной смеси и в будущем к уменьшению класса. В случае расслоения бетонную смесь нужно тщательно перемешать перед бетонированием. Раньше перевозку осуществляли самосвалами, но в данный момент они почти не применяются.

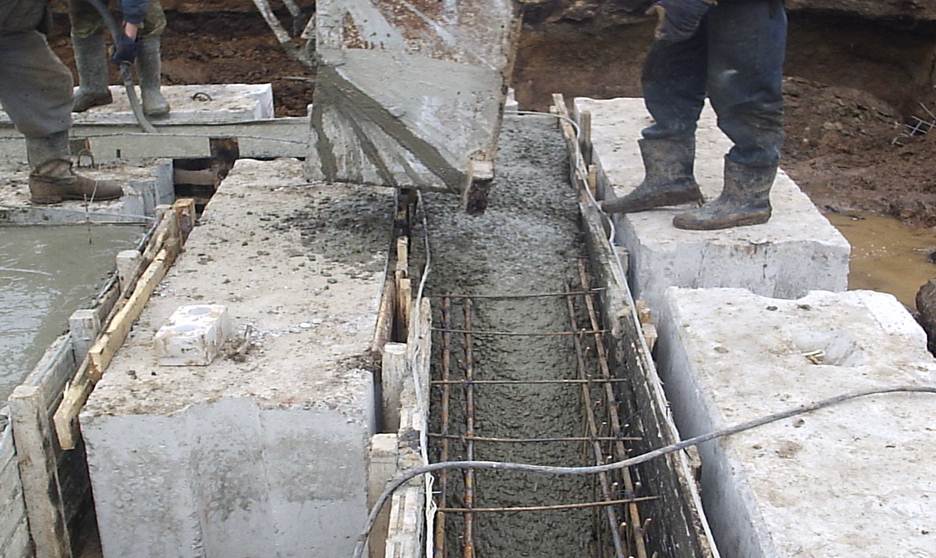

В частном строительстве прием бетонной смеси в опалубку осуществляется в основном по специальным желобам из бетоновоза («миксера»), бетономешалки или непосредственно с бетоновоза, если есть возможность удобного подъезда.

Заливка бетонной смеси

Желоб выполняют из сбитых деревянных досок толщиной 50 мм и шириной от 150 мм, их укрепляют поперечными брусками с шагом 0,5-1 м.

Бетонную смесь укладывают горизонтальными слоями одинаковой толщины (10-20 см) без разрывов, с последовательным направлением укладки в одну сторону во всех слоях. Следующий слой необходимо укладывать до начала схватывания предыдущего слоя. Желательно, чтобы бетон падал на поверхность опалубки с высоты не более 2 метра (для того чтобы не было расслоения бетона). При устройстве высоких монолитных конструкций можно использовать желоба или бетононасос. Во время укладки смеси его вибрируют глубинными вибраторами, это делается для того, чтобы из смеси вышли все поры воздуха (пузырьки) и бетон получился однороднопрочный. Под воздействием вибратора бетонная смесь становится более пластичной и попадает во все поры и незаполненые участки. При уплотнении бетонной смеси конец рабочей части вибратора должен погружаться в ранее уложенный слой. Переставлять вибратор надо на расстояние 25-50 см (зоны вибрирования должны немного перекрывать друг друга), вибрировать 0.5-2 минуты, в зависимости от вида бетонной смеси. При вибрировании нельзя дотрагиваться вибратором арматурных стержней, опалубки, подставок под арматуру. Вибрирование прекращают после того как не останется не провибрированных участков и когда обеспечено полное уплотнение бетонной смеси. На возможность окончания вибрирования указывает выделение раствора вдоль опалубки и погружение частиц крупного заполнителя в раствор.



Вибрирование бетонной смеси

После подачи бетонной смеси нужно начинать вести уход за ней, для того чтобы бетон приобрел требуемую прочность в назначенный срок. Нарастание прочности бетона происходит быстро и бетон (на портландцементе) через 7-10 дней после укладки набирает 60-70% своей 28-дневной прочности. Затем рост прочности замедляется. Нормальные условия твердения описанные выше (t=20 C и влажность не менее 80%) особо важно поддерживать первые несколько дней. Уход за бетоном ведут обычно 3-5 дня. Необходимый уход за бетоном:

·         поддерживать влажное состояние бетона — поливать водой до насыщения каждые 2-4 часа. Чем выше температура воздуха, тем больше испаряется воды, тем обильнее нужно поливать. При температуре ниже +5 градусов Цельсия поливку не производят.

Увлажнение бетонной смеси

·         не давать солнечным лучам напрямую воздействовать на бетон (укрытие бетона). Укрывают бетон влагоемким материалом (тканью, опилками, песком) и периодически смачивают его.

Уход за бетонной смесью

·         беречь бетон от ударов, сотрясений

·         беречь от резкой перемены температуры (день-ночь)

·         движение людей по забетонированным конструкциям разрешается только после 2-3 дней

Распалубливание бетона.

Распалубочные работы начинают при достижении бетоном 70-80% проектной прочности, в нормальных условиях это наступает после 7-10 суток набора прочности бетоном. Прочность бетона незагруженных монолитных конструкций при распалубке должна быть не меньше 0,2-0,3 мПа. Как понять, что бетон набрал прочность? Необходимо провести испытание бетона на прочность, обычно это выполняется лабораторными методами с применением ударно-импульсных и ультразвуковых приборов.

Но в условиях частного строительства, при правильной технологии бетонирования и ухода за бетоном, показателем набора прочности бетона будут: бетонная поверхность станет светлее (не затвердевший бетон имеет темно-серый цвет) и на ощупь твердой. Важные момент при снятии опалубки:

  • Распалубочные работы необходимо проводить осторожно, с применением ломов, молотков, гвоздодеров для того чтобы можно было использовать опалубку повторно.
  • Желательно как можно меньше дотрагиваться к поверхности бетона инструментами для того чтобы не повредить структуру конструкции.
  • При загрязнении опалубочной поверхности бетонной смесью необходимо очистить поверхность металлическими щетками и скребками и смазать эмульсионным составом.
  • При образовании крупных раковин и сколов на поверхности бетона ее зачищают и затирают цементно-песчаным раствором.
  • Наплывы бетона на поверхности нужно удалить кельмой.

Дефекты бетона

Контроль качества бетона.

Контроль качества бетона в частном строительстве осуществляют специалисты при помощи лабораторного анализа и специальных инструментов. К основным методам неразрушающих испытаний бетона относят:

  • Молоток Шмидта;
  • Молоток Кашкарова;
  • Пресс для определения прочности бетона в образцах при сжатии и на изгиб;
  • Ультразвуковые испытания бетона.

На основании полученных данных, инженер делает выводе о фактической прочности бетона и сравнивает с заявленной.

Вибрирование бетона, правила вибрирования смеси

Укладка бетона должна проводиться в соответствии с многочисленными правилами и рекомендациями. Только в таком случае можно будет добиться высокого качества результата, а также его долговечности. Вибрирование бетона является одной из составляющих данного процесса, но оно применимо только к определённым категориям составом. Не допускается проводить подобное мероприятие при укладке лёгких пористых смесей. Вибрирование бетона имеет основной целью именно устранение пузырьков газа из состава, что увеличивает плотность и однородность. Они появляются в результате неправильной укладки или воздействия целого ряда других факторов.

Вибрирование бетона нельзя проводить в некоторых случаях. Например, когда присутствует задача получения облечённого состава, в него вводятся специальные пенообразователи или некоторые другие химические добавки. Именно они способствуют началу активного газообразования. Вибрирование бетона, в таком случае, приведёт только к тому, что будет устранено наличие искусственно созданных полостей. Дополнительно, не следует производить обработку со слишком подвижной смесью. Подобное воздействие приведёт не к уплотнению, а расслоению.

В результате проведения утрамбовывания данным методом, состав после своего застывания получает ряд важных свойств. Прежде всего, это увеличение прочности на сжатие, поскольку все неоднородности и расслоения исключаются. Другим преимуществом считается повышение уровня влагостойкости. Поскольку пор становится меньше, то жидкости некуда впитываться и она не может проникнуть в структуру. К недостаткам относится увеличение теплопроводности, поскольку монолитная масса обеспечивает ухудшенную теплоизоляцию. Это решается созданием утепляющего слоя. Таким образом, вибрирование бетона рекомендуется в случае строительства с использованием обычных смесей. Как показывает строительная практика, данный тип мероприятий считается одним из наиболее популярных для обеспечения строительства долговечной конструкции.

Вибрирование бетона позволяет добиться монолитности и устранения слоёв в конструкции. Наличие нескольких пластов подразумевает, что при изменении температуры. Может произойти растрескивание из-за неравномерного увеличения или уменьшения размеров. В свою очередь, подобная проблема откроет путь для влаги, легко просачивающейся в любые отверстия, а также поры.

Сам процесс вибрирования довольно прост и обладает невысокой стоимостью своего выполнения. Оборудование достаточно доступно и представляет собой несколько стержней, вводимых в состав после его укладки. Они осуществляют колебания на заданной частоте, что приводит к уплотнению смеси. Вибрирование бетона проводится в течение строго определённого времени. Оно индивидуально для каждого типа состава и на данный период оказывает существенное влияние подвижность, частота колебаний, марка бетона и другие параметры. Если держать стержни в составе слишком долго, начнутся негативные процессы, которые нанесут значительный вред, выражающийся в виде снижения характеристик после затвердевания.

Вибрирование бетона выполняется в соответствии с несколькими важными правилами:

  1. Стержни вводятся в состав на строго определённую глубину. Поскольку укладка объектов, подлежащих вибрировании, выполняется слоями, то их толщина играет решающую роль. Стержень должен пройти через верхний пласт и углубиться в тот, что под ним. Это позволит устранить границу между ними, сделав массу однородной.

  2. Вибрирование бетона подразумевает, что каждый стержень имеет свой радиус действия. Не должно быть мест, куда колебания не могут достигнуть. При этом, чрезмерное пересечение областей не рекомендуется. Следует сверяться с нормативами, которые можно найти в специализированной литературе.

  3. Вибрирование бетона происходит максимально эффективно, если стержни воздействуют на состав с различной частотой. Она не должна сильно отличаться от соседних элементов. Это обеспечит удобство выполнения мероприятий и несколько улучшит результат, что немаловажно. Вибрирование бетона на разных частотах является принятой и широко распространённой практикой.

  4. Следует обратить особое внимание на углы. До них часто не достаёт зона воздействия стержня. При этом, вибрирование бетона подразумевает воздействие на весь объём. Именно в угловых частях, чаще всего, происходит наименьшее уплотнение смеси. Следует сказать, что не допускается выполнять установку элемента слишком близко к краю, поскольку это может иметь негативные последствия.

В целом, данная процедура весьма часто используется при строительстве объектов любого типа. Современное оборудование позволяет затрачивать минимальное время при максимальном эффекте.

Вибрирование бетона может быть использовано для чрезвычайно сухих типов смесей, а также составов, относящихся к жёсткому типу. Таким образом, достигается важное преимущество, касающееся не только увеличения плотности и некоторых других, связанных с этим параметром, показателей. Вибрирование бетона способствует снижению объёма цементного вяжущего, используемого в процессе приготовления. Следует сказать, что экономия данного материала относительно невелика и легко может быть сведена к минимуму за счёт цены оборудования, а также необходимости создания надёжной опалубки. Вибрирование бетона даёт хороший результат только при наличии специалиста, выполняющего подобную работу. Как уже говорилось, выдерживать элементы в смеси необходимо в течение строго заданного временного интервала. Если его не соблюдать, то высока вероятность того, что произойдёт негативные эффекты.

Вибрирование бетона измеряется с использованием специального параметра, получившего название коэффициент уплотнения.

Хорошая вибрация равняется качественному бетону

Внутренние вибраторы, иногда называемые вибраторами «spud» или «porker», являются наиболее распространенными инструментами, используемыми для уплотнения бетона в фундаментах, колоннах и стенах. В дополнение к укреплению свежеуложенного бетона и обеспечению полного стекания бетона в углы опалубки и вокруг арматуры, вибраторы объединяют различные бетонные подъемники в единую твердую массу бетона и минимизируют поверхностные пустоты (отверстия от жуков) и линии подъема на открытых бетонных поверхностях.

Когда бетон впервые укладывается в формы, он имеет сотовую структуру или содержит до 20% по объему захваченных пузырьков воздуха, образующихся при смешивании и укладке. Эти захваченные пузырьки воздуха представляют собой «плохие» пузырьки воздуха, которые необходимо удалить соответствующей вибрацией для достижения максимальной плотности бетона или хорошего бетона.

В процессе удаления «плохого» воздуха правильное размещение и методы вибрации также минимизируют подъемные или укладочные линии и пустоты на поверхности.

Этапы уплотнения бетона

Уплотнение с помощью внутреннего вибратора происходит в два этапа: 1) выравнивание и 2) деаэрация.На первом этапе бетон временно разжижается из-за быстрого колебательного движения, передаваемого бетону вибратором, как показано на Рисунке 1. Из-за энергии, передаваемой бетону, крупные частицы заполнителя становятся взвешенными, большие пустоты между заполнителями заполняются раствором. и бетон оседает под действием силы тяжести. На этом этапе бетон перетекает в углы опалубки и вокруг арматуры. Рис. 1. Быстро повторяющиеся волны сжатия исходят перпендикулярно вибратору.Эти волны уменьшают внутреннее трение, поэтому бетон ведет себя как жидкость. Энергия волны рассеивается с увеличением расстояния от вибратора.

На второй стадии, или стадии деаэрации, оставшиеся захваченные пузырьки воздуха поднимаются на поверхность и выходят наружу, особенно большие пузыри, как показано на рисунке 2. Невозможно удалить все захваченные пузырьки воздуха; однако вибрация должна продолжаться до тех пор, пока не прекратятся образование крупных пузырьков воздуха.

Используйте самый большой и самый мощный внутренний вибратор для систематической вибрации бетонной поверхности на всю глубину подъемника.Обязательно выполните предыдущий подъем и ограничьте расстояние между вставками, чтобы область, на которую явно воздействовал вибратор, перекрывала соседнюю область, которая только что подверглась вибрации. Продолжайте вибрировать до тех пор, пока крупные частицы заполнителя не погрузятся в осадок, не образуется тонкая пленка раствора на верхней поверхности и вдоль формующих поверхностей, а большие пузырьки воздуха не перестанут выходить с поверхности. Рис. 2. Быстро повторяющиеся волны сжатия вытесняют захваченные пузырьки воздуха к поверхности. формировать грани и до выхода из бетона.

Также послушайте высоту или тон вибратора. Когда вибратор впервые вставляется в бетон, частота вибратора падает, но затем увеличивается и, наконец, становится постоянной, когда бетон практически не содержит захваченных пузырьков воздуха.

Часто неподготовленные операторы только выравнивают бетон и не могут завершить стадию деаэрации уплотнения, что приводит к нежелательным поверхностным дефектам. Операторам важно понимать стадии вибрации и показатели хорошо затвердевшего бетона.

Не беспокойтесь о чрезмерной вибрации

Помимо «плохих» или захваченных пузырьков воздуха в бетоне, в наружный бетон обычно добавляют специально захваченные пузырьки воздуха или «хороший» воздух для повышения сопротивления замерзанию / оттаиванию, когда бетон подвергается зимним условиям (вода и отрицательные температуры). Бетон с воздухововлекающими добавками производится путем добавления воздухововлекающих добавок во время замеса, а во время смешивания образуются пузырьки микроскопических размеров. Вовлеченные пузырьки воздуха значительно меньше по размеру, чем захваченные пузырьки воздуха.

Рабочие обычно подвергаются вибрации бетона из опасения, что чрезмерная вибрация может снизить содержание увлеченного воздуха или повредить микроскопическую систему воздушных пустот, снижая сопротивление бетона замерзанию / оттаиванию. Рисунок 4. Взаимосвязь между осадкой, продолжительностью вибрации и содержанием увлеченного воздуха. С. Брюстер, Влияние времени вибрации на потерю увлеченного воздуха из бетонных смесей

Как показано на Рисунке 4, чем больше осадки, содержание воздуха и время вибрации, тем больше увлеченного воздуха теряется.Однако исследования показали, что большая часть потерь увлеченного воздуха приходится на более крупные пузырьки, которые не влияют на сопротивление бетона замораживанию / оттаиванию. В основном, некоторые из более крупных пузырьков воздуха теряются вместе с пузырьками воздуха, и сопротивление бетона замораживанию / оттаиванию существенно не изменяется.

Таким образом, рабочие должны вибрировать от 5 до 15 секунд, чтобы обеспечить достижение второй фазы уплотнения или деаэрации. Это уменьшит количество и размер пустот на поверхности, включая отверстия от насекомых, и в целом улучшит общее качество и внешний вид бетона.Вместо того чтобы беспокоиться о чрезмерной вибрации, рабочим следует беспокоиться о вибрации.

Передовой опыт

Некоторые передовые методы минимизации поверхностных дефектов и дефектов, связанных с укреплением бетона, включают:

1. Используйте минимум два вибратора для укладки стен. Первый рабочий и вибратор должны следовать за шлангом для укладки бетона, чтобы облегчить операцию укладки бетона. Этого рабочего не беспокоят интервалы укладки, проникновение в предыдущий подъем бетона или достижение второй фазы уплотнения или деаэрации. Когда шланг насоса движется, рабочий и вибратор тоже.

Второй рабочий не на месте бетонирования. Этот работник заботится о том, чтобы расстояние между вставками вибратора проходило через предыдущий подъем примерно на 6 дюймов и вибрировало при каждой вставке от 5 до 15 секунд, чтобы обеспечить полное уплотнение, включая фазу деаэрации. Этот рабочий в первую очередь отвечает за вибрацию всего бетона, чтобы минимизировать соты, линии подъема и пустоты на поверхности, и в целом отвечает за окончательный внешний вид поверхности бетона.

2. Передовой опыт также включает в себя формы мониторинга наблюдателя за соблюдением как безопасности, так и допусков. Этот наблюдатель формы использует струны и измерительную ленту для измерения и контроля отклонения формы стены от плоскости.

3. Для улучшения внешнего вида окончательной отделки из литого бетона, особенно архитектурного бетона, уменьшите высоту подъема (менее 20 дюймов) и увеличьте время вибрации, но не более чем на 15 секунд. Эти модификации обеспечат меньшее расстояние и больше времени для выхода «плохого» воздуха.

4. Для участков, перегруженных арматурой или трубопроводами, рассмотрите возможность предварительного размещения вибраторов в труднодоступных местах, прежде чем закрывать формы. При необходимости вибраторы также могут быть помещены в жесткие или гибкие трубы, предварительно расположенные перед укладкой бетона. Во время укладки бетона, вибраторы или вибраторы, вставленные через трубы, могут быть вытянуты и в конечном итоге удалены по мере увеличения высоты бетона. При использовании трубок стяните трубку и вибратор вместе, но головка вибратора должна немного выступать за дно или конец трубки.

5. Установите отверстия для осмотра и / или доступа к вибраторам в формах, которые можно легко закрыть и запечатать по мере подъема бетона.

6. Если доставка бетона задерживается, поддерживайте живую верхнюю зону уложенного бетона, периодически вибрируя на глубину от 6 до 12 дюймов. После того, как бетон поступит, проверьте уложенный бетон, вставив вибратор или арматуру, чтобы убедиться, что верхняя зона по-прежнему пластиковая. Затем поместите короткий подъемник свежего бетона (толщиной от 8 до 10 дюймов) на существующий бетон и произведите вибрацию, уменьшив расстояние между вставками, и проникните в предыдущий подъемник минимум на 6 дюймов.чтобы соединить лифты вместе. Затем возобновите нормальные операции по укладке бетона.

Для получения дополнительной информации обратитесь:

ACI 309R-05 Руководство по укреплению бетона, Американский институт бетона, www.concrete.com

Отчет ACI 309.1R-08 о поведении свежего бетона при вибрации, Американский институт бетона, www .concrete.com

Ким Башам - президент компании KB Engineering LLC, которая предоставляет инженерные и научные услуги бетонной промышленности.Бэшем также проводит семинары и мастер-классы, посвященные всем аспектам бетонных технологий, строительства и устранения неисправностей. С ним можно связаться по адресу [email protected]

6 советов по совершенствованию заливного бетона: вибрация

Заливка бетона может иметь проблемы, которые сильно влияют на общее качество заливки, например ямы от насекомых, сотрясения и холодные швы. Проблемы, которые обычно возникают при использовании опалубочного оборудования, устраняются за счет использования вибратора для бетона, который уплотняет бетон и улучшает процесс заливки.Вот несколько советов по совершенствованию заливного бетона с помощью вибрации.

Используйте передовые методы и планирование перед вибрацией

Никакая вибрация в мире не будет иметь значения, если бетон сначала не обработан и не залит хорошо. Первый шаг - убедиться, что у вас есть резервные системы для каждой части работы, включая дополнительные вибраторы и другие инструменты. Планируйте заливку, чтобы избежать икоты во время работы. Замешивание бетона должно быть правильным. Если это не так, используйте суперпластификатор или водоредуктор для увеличения осадки.

При укладке бетона помните, что арматурный стержень имеет тенденцию препятствовать заливке, создавая воздушные карманы и отсеивая заполнитель из раствора. Используйте слоновьи хоботы или размещайте оборудование, чтобы уменьшить сегрегацию и перемещать залитый бетон через препятствия.

Насадки вибратора для бетона

Только вертикальное перемещение

Бетонные вибраторы разрешается перемещать только вертикально. Если их перемещать из стороны в сторону, может образоваться неравномерная смесь заполнителя и бетона. Горизонтальное движение также имеет тенденцию запутывать вибратор в арматурном стержне.Также могут возникнуть поточные линии и изменение цвета.

Техника успеха

Вибратор следует медленно опускать в залитый бетон, позволяя весу вибратора перенести его на дно бетонной смеси. Оставьте его внизу на 5-15 секунд, затем подождите 15 секунд, чтобы вытащить его обратно.

Перекрытие

Вибраторы работают с разным количеством залитого бетона в зависимости от силы вибратора, которая измеряется в окружности бетона, подверженной вибрации.Эти круги должны перекрываться, чтобы весь бетон вибрировал. Расположите вставки вибратора достаточно близко друг к другу, чтобы не пропустить ни одного бетона.

Избежать повреждений

Вибраторы работают хорошо, но при их использовании рядом с опалубкой следует проявлять особую осторожность. Само качество, которое так хорошо работает для уплотнения бетона, вызовет множество проблем при контакте вибратора с формами. Вибраторы могут повредить формы, что отражается на поверхности затвердевшего бетона. Повреждение становится очевидным при удалении форм.Следите за тем, чтобы не приближаться к поверхностям опалубки.

Избегайте недостаточной вибрации

Недостаточная вибрация и чрезмерная вибрация - это обе проблемы, но наиболее распространенной является недостаточная вибрация. Если сомневаетесь, всегда немного больше вибрируйте. Это уменьшит проблему дырок от насекомых и сот.

Уменьшение количества холодных стыков с помощью вибрации

Бетон схватывается примерно за час, и между свежим и более затвердевшим бетоном образуется холодный шов, ослабляющий общую структуру.Вибрация каждые 15 минут может помешать бетону схватываться так быстро, что бетон будет склеиваться, пока не будет получен свежий бетон для продолжения заливки.

Правильное оборудование

При использовании правильных методов вибрации можно успешно сформировать прочную конструкцию, которая выдерживает нагрузки, которые она должна выдерживать. Другая часть уравнения - хорошее оборудование. Forming America может предоставить качественное опалубочное и формовочное оборудование, необходимое для вашей следующей работы.Мы предлагаем продажу и аренду, а оборудование доставляется прямо на место работы, что экономит ваше время.

Forming America предлагает решения для ваших нужд. Свяжитесь с нами сегодня.

Вибрация бетона, Методы вибрации бетона, FAQs

Для вибрации бетона используются различные типы вибраторов для бетона. Чтобы узнать больше, мы начинаем узнавать, почему мы выполняем вибрацию для бетона

Бетон - это самая сложная смесь, состоящая из цемента, песка и заполнителя.Помимо технических свойств, знаете ли вы, какова основная цель смешивания этих трех материалов в бетоне?

Ответ - заполнить пустот . Да!

Агрегаты имеют неправильные размеры и пустоты. Для заполнения пустот смешивается мелкий заполнитель. То же самое и с пустотами из мелкозернистого заполнителя (песка), которые они заполняют цементом.

Цемент с мельчайшими частицами также имеет воздушные пустоты, которые они заполняют водой.

Даже после заполнения смеси водой в ней все еще есть вероятность образования воздушных ловушек и водяных пустот.Наличие пустот в бетоне приводит к сегрегации и кровотечению.

Доказано, что пустоты занимают от 5% до 8% от общего объема свежезамешенного бетона.

Основная цель проведения вибрации в бетоне - устранить эти пустоты и освободить бетон от воздушных и водных ловушек. Этот процесс называется Консолидация .

Уплотнение увеличивает плотность бетона, это делает его вибрация.Добавление меньшего количества воды, чем требуется, снижает риск образования водяных пустот, снижающих удобоукладываемость бетона . Вибрация - единственный способ работать без ущерба для удобоукладываемости бетона.

Что такое вибрирующий бетон? Что оно делает?

Вибратор для бетона - это инструмент или машина, которые вибрируют бетон, чтобы вытеснить из него воду и воздушные ловушки.

Вибрация помогает свести к минимуму внутреннее трение за счет рандомизации бетонной смеси.Вибрация переупорядочивает частицы цемента и заполнителя в бетоне; это помогает бетону достичь близкой конфигурации.

Плотная конфигурация удаляет водяные пустоты и воздушные карманы в смеси, в результате получается плотная и компактная масса бетона.

Методы вибрации бетона:

Уплотнение бетона или Вибрация бетона может выполняться пятью различными методами:

  1. Внутренняя вибрация бетона путем введения внутреннего вибратора в бетонную массу.
  2. Вибрация бетона во время крепления опалубки с помощью вибраторов для опалубки Shutter
  3. Вибрация всей массы бетона с помощью вибростола
  4. Вибрация бетона на поверхности с помощью поверхностных вибраторов
  5. Вибрация бетона с помощью вибростенды .

Внутренняя вибрация или уплотнение бетона выполняется с помощью погружных вибраторов.

1.Погружные вибраторы:

Погружной вибратор для бетона также называют Внутренний вибратор или игольчатый вибратор . Вибратор состоит из кочерги - стальной трубы с эксцентриком в ней, которая закрыта и закруглена с одного конца. Эксцентриковые элементы внутри стальной трубы вызывают вибрацию бетона.

Кроме того, другой конец покера подключен к источнику питания (электродвигателю или дизельному двигателю) через гибкую трубку.

Гибкая трубка доступна в различных диаметрах от 20 мм до 100 мм, и длина варьируется от 25 см до 90 см .

Диаметр гибкой трубы выбирается с учетом расстояния между арматурными стержнями. В местах, где между арматурой меньше места (перегруженная арматура), игла может не входить в бетонную заливку. В этом случае игла заменяется лезвиями такой же длины; вибрация отвала способствует уплотнению бетона в перегруженной арматуре.

Радиус действия погружного вибратора составляет 1,0 м (1000 мм). Бетон никогда не следует заливать слоями толщиной более 600 мм или в 10 раз больше диаметра Poker.

После заливки бетона погружной вибратор вертикально вставляется в бетонную заливку. Погружной вибратор может вибрировать с частотой 15000 об / мин . Рекомендуется поддерживать вибрацию в диапазоне от 3000 до 6000 об / мин с ускорением от 4g до 10g.

Требуемый период вибрации может составлять от 30 секунд до 2 минут.После выполнения вибрации вибратор медленно извлекается на (3 дюйма / сек) из бетонной массы; вибраторы позволяют воздуху, захваченному в бетоне, плавать по поверхности бетона, что в конечном итоге уплотняет бетон.

Погружной вибратор:

  • Радиус действия погружного вибратора составляет 1,0 м
  • Рабочая частота погружного вибратора до 15000 об / мин
  • Максимальный период времени уплотнения, необходимый для вибрации бетона с помощью вибратора погружного типа 2 минуты .

2. Вибраторы для опалубки:

Вибраторы для опалубки также называются Вибраторами для опалубки , в которых вибраторы закрепляются снаружи в определенных точках опалубки. Положение этих точек зависит от толщины и глубины бетона внутри опалубки.

Поскольку вибраторы закреплены снаружи на опалубке, внутренняя бетонная масса оказывает на нее прямое воздействие.

Время уплотнения или время вибрации в вибраторе для опалубки составляет от 1 минуты до 2 минут .Вибратор для опалубки может вибрировать со скоростью 9000 циклов в минуту . Вибрация бетона передается через опалубку. Итак, опалубка должна быть жесткой и водонепроницаемой, чтобы выдерживать действие вибрации.

Читать : Что такое опалубка?

Этот тип вибратора потребляет больше энергии, чем любой другой тип вибратора. Вибрация опалубки обычно применяется в колоннах, где есть разрыв боковых связей внутри бетона.

Вибраторы для опалубки:

  • Время уплотнения или время вибрации в вибраторе для опалубки составляет от 1 до 2 минут.
  • Рабочая частота вибратора опалубки составляет 9000 об / мин .

3. Поверхностные вибраторы:

Поверхностные вибраторы также называются внешними вибраторами. После того, как бетонная смесь вылита на поверхность, на нее устанавливают вибраторы. Этот тип вибратора подходит для плит глубиной до 10 дюймов или 250 мм.Поверхностные вибраторы используются для изготовления сборных плит и подпорных стен.

Однако этот тип вибратора не рекомендуется для конструкций, глубина которых превышает 10 дюймов или 250 мм , поскольку нижний слой бетона не будет подвергаться адекватной вибрации.

Рабочая частота поверхностных вибраторов составляет около от 3000 до 4000 об / мин при ускорении от 4g до 9g.

Поверхностные вибраторы, обычно используемые для лоскутного шитья на плитах тротуара.Сухие смеси с более низким соотношением воды и цемента наиболее эффективно уплотняются поверхностными вибраторами.

4. Арматурные стержни Вибратор:

Вибратор для арматуры - самый дешевый метод среди всех других методов вибрации бетона. Этот вибратор похож на внутренний вибратор, в котором арматурный стержень действует как вибрирующий наконечник.

Шейкер легко крепится к арматуре любого размера. Устройство (шейкер) проскальзывало наверху выступающей арматуры, а сама арматура передает вибрацию в бетон.Вибратор для арматуры уплотняет бетон за 5 секунд - 7 секунд . Время работы намного меньше по сравнению с другими методами вибрации.

Единственным недостатком этого типа вибрации является то, что иногда боковые связи могут дезориентировать и расшатывать из-за чрезмерной вибрации арматурных стержней.


5. Вибрационный стол:

Вибрационный стол также называют бетонным вибростолом . Этот метод обычно используется для жестких и жестких бетонных смесей, и это лабораторный метод.

Стальной вибростол жесткой конструкции на гибких пружинах. Эти пружины дополнительно соединены с электрическим раствором, который приводит в движение вибростол, вызывая вибрацию бетона с помощью пружин.

Бетонный вибростол имеет частоту 4000 об / мин при ускорении от 4g до 7g. При производстве сборных железобетонных изделий для изготовления сборных железобетонных изделий используется вибростол для вибрации бетона.

Часто задаваемые вопросы о вибрации бетона:

Что такое методы вибрации бетона?

  • Погружная вибрация
  • Вибрация опалубки или опалубки
  • Вибратор для арматуры
  • Вибрационный стол для бетона
  • Поверхностные вибраторы

Какова цель вибрации бетона?

Целью вибрации бетона является устранение водяных и воздушных пустот в бетоне.

Для чего нужна вибрация бетона?

Целью вибрации бетона является устранение водяных и воздушных пустот в бетоне.

Каков радиус действия при вибрации бетона?

Радиус действия при вибрации бетона - это расстояние от центра вибробулавы до внешнего края, где происходит полное уплотнение.

Что произойдет, если мы не станем вибрировать бетон?

Если бетон не вибрирует должным образом, пустоты и пузырьки воздуха делают бетон пористым, что, в свою очередь, делает бетон склонным к расслоению и просачиванию.Доказано, что пустоты занимают от 5% до от общего объема свежезамешенного бетона. Для достижения расчетной прочности бетону требуется точная вибрация.

Также читайте:

Важные свойства бетона

Испытание на коэффициент уплотнения бетона для проверки вибрации бетона

Отверждение бетона и методы отверждения

Сегрегация и просачивание бетона

КАК НАС НА FACEBOOK

Внешние вибраторы для бетонных форм








Мы - парни, работающие с бетонными вибраторами! ™ Позвоните нам прямо сейчас по телефону 800-633-0032, если вам нужна немедленная доставка, вы не можете найти нужную информацию или если вам нужна помощь в определении размеров и выборе правильных вибраторов для ваших форм. .

Загрузите эту простую форму справки для бетонных стен и колонн сегодня!

Вибраторы для бетона VIBCO вызывают вибрацию всех типов бетонных форм, обеспечивая исключительное уплотнение и качество отделки. Вы сэкономите время и деньги, используя внешние вибраторы для бетона.

Последние сообщения в блоге: Внешние вибраторы для бетона

Подробнее Сообщения в блоге VIBCO Vibration Nation

  • 5 главных вещей, которые нужно знать о внешних вибраторах для бетона
  • Характеристики электрического вибратора - 4 вещи, которые нужно проверить
  • Вибраторы VIBCO на выставке World Of Concrete в Лас-Вегасе

Наружные вибраторы для бетона Видео

Зона воздействия

Укладка мостовидного абатмента

Кронштейн с зажимом

Укладка бетона с нависающим потолком

Литой бетонный барьер

Зона воздействия вибраторов для бетона

Использование внешней вибрации на бетонной опалубке обеспечивает максимально гладкую отделку и лучшее уплотнение.Посмотрите это видео, чтобы увидеть пример того, как область воздействия вибрации влияет на бетон внутри стены. Кронштейны зажимного типа позволяют команде подрядчика легко перемещать вибраторы SVRFS-4000AL в нужные места на форме для обеспечения равномерной и полной вибрации. Наружные вибраторы для бетона эффективны для всех марок и типов бетонных форм, включая Peri, Doka, EFCO и Symons.

Вас также может заинтересовать:

US-1600 Electric на Doka Frami Form Interactive Panorama

Clamp Form Кронштейн Видео

Зажимная опорная скоба

Зажимная опорная скоба VIBCO обеспечивает невероятную гибкость при размещении и перемещении вибраторов, чтобы вы могли применять нужное количество вибрации именно в нужных местах.У VIBCO есть модели зажимных кронштейнов, которые подходят для любого вибратора любой формы. Свяжитесь с инженером VIBCO, чтобы подобрать лучший вибратор и систему крепления для ваших форм.

Вас также может заинтересовать:

Справочник и каталог по вибраторам для бетона Промышленный каталог

Вибратор для бетона US-900 по форме Бюллетень по применению и свидетельство

Замена опоры мостовидного протеза

Посмотрите это видео, чтобы увидеть, как SVRFS-4000AL работает по укреплению бетона в формах Doka Frami.Внешние вибраторы идеально подходят для восстановления опор мостовидных протезов, как в случае с этой работой в Нью-Джерси. Подрядчик выбрал внешние вибраторы VIBCO для получения гладкой поверхности. Видео показывает прогресс и конечный продукт.

Вас также может заинтересовать:

28 историй о опалубке Doka Интерактивная панорама

Кронштейны зажимной формы Видео

Облицовка бетона нависающим потолком

Посмотрите это видео об уникальной заливке бетона.Бетон вручную залили через небольшое отверстие в крыше с помощью ведер и воронки. Бетон нужно было укрепить в форме под потолком. Реставрационные работы были выполнены компанией NER Construction с помощью вибраторов VIBCO. Вибраторы VIBCO VS-320 обеспечивают легкость потока, отличную консолидацию и безупречную отделку.

Вас также может заинтересовать:

Полная линейка пневматических турбинных вибраторов VIBCO Информация о продукте

Каталог пневматических турбинных вибраторов VIBCO Онлайн-каталог продукции

Заливка барьеров из джерси

Посмотрите это видео, чтобы увидеть, как заливка ограждений из джерси происходит на месте с использованием специальной опалубки и VIBCO SVRWS-4000.Этот клиновой вибратор для бетона позволяет оператору быстро переустановить вибратор там, где он необходим, на предварительно установленных клиновых кронштейнах с внутренней резьбой. В этом устройстве используется UWF-1 - женский крюк-клин.

Вас также может заинтересовать:

Запрос технической поддержки для ваших бетонных работ Форма онлайн-запроса

Бетононасос в эксплуатации на строительной площадке шоссе Интерактивная панорама

Как эффективно вибрировать свежий бетон?

Вибрация бетона - критический шаг в бетонном строительстве.Этот процесс устраняет пузырьки воздуха, присутствующие в свежем бетоне, и обеспечивает плотную бетонную массу. Свежий бетон можно вибрировать вручную или с помощью вибробетона. Надлежащие знания о различных методах вибрации и их применении могут помочь в выполнении эффективной вибрации бетона.

Работа бетонных вибраторов

Вибрация бетона в основном вызывается вибраторами для бетона, которые могут быть электрическими или пневматическими. Применение вибрации бетона в основном подразделяется на:

  1. Вибрация опалубки
  2. Вибрация поверхности
  3. Внутренняя вибрация

1.Вибрация опалубки

Вибрация опалубки удерживает вибраторы снаружи бетонных форм. Он обычно используется в сборных железобетонных конструкциях. При заливке больших площадей вибраторы располагаются на минимальном расстоянии 6 футов.

Рисунок 1: Вибратор для опалубки
Изображение предоставлено: Martin Engineering

2. Поверхностная вибрация

Поверхностные вибраторы или перемычки используются для вибрации бетона, непосредственно налитого на поверхность. Его вручную направляют на поверхность для выполнения вибрации.Он обеспечивает гладкую поверхность и красивый внешний вид готового бетона. Этот метод ограничен конструкцией перекрытия глубиной менее 6 футов.

Рисунок 2: Поверхностный вибратор

3. Внутренняя вибрация

Внутренние вибраторы - это наиболее часто используемые вибраторы в бетонном строительстве. Они обрабатываются одним оператором. Внутренний вибратор в виде зонда помещается на влажный бетон и медленно удаляет его после вибрации.

Рисунок 3: Внутренняя вибрация.
Изображение предоставлено: RITM Industry

Советы по правильной вибрации бетона

В большинстве случаев бетон либо недовибрирует, либо чрезмерно вибрирует.Вот несколько важных советов, которым следует следовать при вибрации бетона:

  1. Внутренний вибратор необходимо извлекать очень медленно, со скоростью 1 дюйм в секунду. Если при извлечении вибратора на бетонной поверхности появляются пузыри, это означает, что необходимо усилить вибрацию.
  2. Быстрая вибрация бетона может привести к разрушению конструкции после застывания бетона. Если бетонный вибратор используется в течение более длительного периода, заполнители и вода могут разделиться, что приведет к проблемам прочности и эстетике бетона.
  3. Всегда держите вибратор в вертикальном или почти вертикальном положении, чтобы максимизировать эффект вибрации.
  4. Бетон не будет ждать проблем с сортировкой оборудования. Поэтому всегда держите другой вибратор в качестве запасного, если первый выйдет из строя.
  5. Избегайте чрезмерного изгиба вибратора, так как это может привести к повреждению оборудования.
  6. Не используйте вибратор для бетона в качестве инструмента для укладки бетона. Эта ошибка может привести к несовместимой поверхности наряду с другими проблемами.
  7. Перед тем, как приступить к вибрации, всегда проверяйте, не подвергался ли бетон ранее вибрации другими сотрудниками.
  8. Игла вибратора полностью вставлена ​​в бетон и вибрирует не менее 10 секунд. Убедитесь, что кончик вибратора полностью погружен во время вибрации.
  9. Максимальная скорость, с которой вращается вибратор, составляет 3 дюйма в секунду. Наилучшие результаты достигаются при скорости 1 дюйм в секунду.
  10. Если первый радиус вибрации равен R1, то следующий радиус вибрации должен включать первый радиус R1.Как правило, как правило, радиус действия в четыре раза превышает диаметр наконечника вибратора.
  11. Остановите вибрацию, если она не приводит к образованию пузырьков воздуха на поверхности или когда поверхность становится блестящей.
  12. Вибратор нельзя вдавливать в бетон, так как это может привести к столкновению с арматурой.
  13. Всегда проникайте сквозь предыдущие подъемы или слои бетона, чтобы предотвратить образование холодных швов. Рекомендуется минимум 6 дюймов проникновения.
  14. Бетон с низкой осадкой требует большей вибрации. Поэтому никогда не подвергайте бетон с низкой оседлостью вибрации.
  15. Легкий переносной вибратор можно использовать для небольших работ.

Часто задаваемые вопросы

Что такое вибрация опалубки?

Вибрация опалубки заключается в установке вибраторов снаружи бетонной опалубки. Он обычно используется в сборном железобетонном строительстве. Для заливки больших площадей вибраторы размещаются на минимальном расстоянии 6 футов.

Как чрезмерная и быстрая вибрация влияет на бетонную конструкцию?

Быстрая вибрация бетона может привести к разрушению конструкции после застывания бетона.Если бетонный вибратор используется в течение более длительного периода, заполнители и вода могут разделиться, что приведет к проблемам прочности и эстетике бетона.

Подробнее

Уплотнение бетона - методы и результаты неправильной вибрации бетона

Как разместить, уплотнить, отвердить и исправить дефекты бетона? [PDF]

Как правильно вибрировать бетон

Как правильно вибрировать бетон

Опубликовано: 20.06.2019 | Автор: DY Concrete Pumps

Нужен ли вибрирующий бетон? Укрепляет ли вибробетон? Если вы не уверены, когда использовать бетонный вибратор или как правильно вибрировать бетон для ваших строительных проектов, вот вся необходимая информация.

Что такое вибрация бетона?

Когда вы заливаете бетон, образуются крошечные пузырьки воздуха. В зависимости от смеси и заливки таких пузырьков воздуха могут быть тысячи. Чем больше пузырьков воздуха в вашем бетоне, тем слабее его структурная целостность при затвердевании. Вибратор для бетона производит более прочный бетон, энергично встряхивая его сразу после заливки, чтобы удалить пузырьки воздуха.

Как работает вибратор для бетона?

Существуют разные типы вибраторов для бетона, которые работают по-разному.Вибратор для опалубки работает с сборным железобетоном. Вы прикрепляете вибраторы к внешней стороне вашей бетонной формы, чтобы они могли выдувать пузырьки воздуха. Поверхностные вибраторы или перемычки устанавливаются непосредственно на поверхность залитого бетона. Подходящий для бетонных плит глубиной шесть дюймов или меньше, этот тип вибратора может дать вам очень гладкую поверхность бетона.

Наконец, существуют внутренние вибраторы для бетона, самый распространенный тип вибраторов для бетона, с которыми работают профессионалы в области строительства. Если вы используете внутренний вибратор для бетона, вы просто вдавливаете вибратор во влажный бетон, а затем медленно извлекаете его, поскольку он вибрирует вокруг материала.

При использовании внутреннего вибратора очень важно извлекать устройство медленно, иначе вы не получите достаточной вибрации для устранения большинства пузырьков воздуха. Однако не следует оставлять вибратор в бетоне слишком долго, так как это может привести к отделению воды от цемента, что ухудшит внешний вид и структурную целостность бетона.

Решение состоит в том, чтобы извлекать вибратор со скоростью около дюйма в секунду. Начните с того, что полностью вставьте головку, затем включите ее и оставьте на 10 секунд.Вставьте его как можно вертикально, чтобы он естественным образом погрузился в бетон. Затем удаляйте на один дюйм каждую секунду, пока он полностью не выйдет. Если пузырьки по-прежнему выходят после того, как вы полностью удалили вибратор, повторяйте процесс, пока пузырьки не перестанут появляться.

Как долго нужно вибрировать бетон?

Процесс вибрации бетона обычно занимает от 5 до 15 секунд. Если при снятии вибратора в бетоне все еще остаются пузырьки, просто повторяйте процесс, пока пузырьки не исчезнут.

Нужен ли вибрационный бетон?

Практически всегда рекомендуется вибрировать бетон, так как он будет прочнее. Но в зависимости от проекта у вас может не быть другого выбора, кроме как вибрировать бетон, поскольку это может быть требованием строительных норм. Если вы не планируете вибрировать бетон, вы должны убедиться, что это не приведет к нарушению местных строительных норм.

Заказ вибраторов для бетона

Если вы ищете вибратор для бетона для вашего строительного проекта, DY Concrete Pumps может вам помочь.Мы предлагаем надежные вибраторы для бетона Oztec с гибким валом нестандартной длины. Эти вибраторы для бетона имеют прочные стальные головки, которые создают максимальную амплитуду и центробежную силу для максимального увеличения радиуса воздействия. Чтобы заказать вибраторы для бетона Oztec для вашего проекта, свяжитесь с нами онлайн.

- Обновлено 17.02.2020

Правильное использование вибраторов

Адам Д. Нойвальд
Адам Нойвальд ранее работал инженером по технической поддержке в NPCA и членом технической группы NPCA.

Уплотнение и уплотнение свежеуложенного бетона с помощью внутреннего вибратора - довольно простой и понятный процесс. Однако производители сборного железобетона постоянно тратят ненужное количество времени и денег на устранение дефектов, часто связанных с неправильным использованием внутренних вибраторов. Большинство ячеистых сот, каменных карманов, ям, полос песка, линий заливки и пустот можно избежать, если уделить время надлежащему обучению и обучению сотрудников правильному использованию внутренних вибраторов и будущим проблемам, которые могут возникнуть из-за неправильной практики вибрации.

Свежеуложенный бетон может содержать от 5 до 20 процентов захваченного воздуха, что в конечном итоге снижает плотность бетона. Бетон с высоким процентом захваченного воздуха, вероятно, будет иметь пониженную прочность и повышенную проницаемость, что значительно снизит долговечность бетонного изделия после эксплуатации.

В целом, две наиболее распространенные ошибки, допускаемые при использовании внутреннего вибратора, - это слишком быстрое снятие вибробулавы и ее протаскивание по бетону.Обе эти практики часто кажутся неподготовленным людям логическими сокращениями, в то время как обученный человек поймет, что простое выравнивание бетона не устранит захваченные воздушные пустоты, дыры и соты. Обученный человек также поймет, что протаскивание вибратора через бетон образует канал для раствора в бетоне, создавая структурно слабую зону в готовом продукте.

При обучении людей правильному использованию внутренних вибраторов важно объяснить основные принципы работы внутреннего вибратора.Проще говоря, вибрационные импульсы разжижают раствор, резко снижая внутреннее трение между частицами заполнителя. Смесь становится нестабильной, позволяя захваченному воздуху подниматься на поверхность, в то время как более тяжелые агрегаты оседают под действием силы тяжести в плотную матрицу.

Время, в течение которого вибратор должен оставаться в бетоне, будет зависеть от частоты и амплитуды вибратора, а также обрабатываемости бетона. Частота - это количество циклов вибрации в минуту, которое часто выражается в оборотах или вибрациях в минуту (об / мин или об / мин).Частота будет влиять на более легкие массы, перемещая песок и суспензию вокруг заполнителя и в конечном итоге вызывая разжижение раствора. Амплитуда - это максимальное расстояние, на которое точка вибрирующей головки перемещается из положения покоя. Амплитуда будет влиять на более тяжелые массы, движущиеся крупные агрегаты и в конечном итоге определять радиус действия или влияния. Радиус действия - это площадь бетона, на которую воздействует вибратор.

Вибраторы меньшего диаметра будут иметь более высокие частоты и меньшие амплитуды, а вибраторы большего диаметра будут иметь более низкие частоты и более высокие амплитуды.Как правило, диаметр вибратора должен составлять четверть толщины стенки отливаемого изделия. Внутренние вибраторы меньшего диаметра с более высокими частотами обычно используются для уплотнения бетонов с высокой оседанием, используемых в промышленных бетонных изделиях.

При использовании внутренних вибраторов важно опускать вибратор вертикально в бетон, позволяя головке опускаться под собственным весом. Внутренние вибраторы не должны вдавливаться в бетон.Вибрационная головка должна проходить через ранее установленные подъемники бетона на 6 дюймов (150 мм). Если между размещением последующих подъемников проходит значительный промежуток времени, может потребоваться отрегулировать предыдущий подъем перед укладкой дополнительного бетона, чтобы свести к минимуму возможность образования линий заливки и холодных швов.

Как отмечалось ранее, время вибрации будет варьироваться в зависимости от размера используемого вибратора, обрабатываемости бетона и глубины бетонного элемента. По данным Portland Cement Association, время укладки от 5 до 15 секунд обычно обеспечивает адекватное уплотнение.Еще одно общее практическое правило - позволить вибратору опуститься под собственным весом, а затем удалить вибратор со скоростью примерно 3 секунды на каждый вертикальный фут (300 мм). Бетон должен двигаться, чтобы заполнить отверстие, оставленное вибратором; в противном случае повторная установка ближайшего вибратора на короткое время должна решить проблему. Затем следует снова вставить вибратор достаточно близко к последнему месту, чтобы радиус действия перекрывал последнее.

Сотрудники должны ознакомиться с каждым вибратором и конструкцией смесей, используемых на заводе.Изменения внешнего вида поверхности бетона и звука или ощущения от вибратора часто являются хорошими показателями того, что бетон достаточно укреплен. Крупные пузырьки воздуха должны перестать подниматься на поверхность, так как крупные частицы заполнителя встраиваются в бетон, и на поверхности должна появиться тонкая пленка раствора (блеск). По данным Американского института бетона, высота тона или тональности внутреннего вибратора обычно уменьшается, когда вибратор изначально вставлен в бетон, потому что частота будет уменьшена.Затем частота немного увеличится, а затем стабилизируется, когда в бетоне не будет захваченного воздуха. Операторы вибратора должны ознакомиться с этими простыми индикаторами.

Операторы вибратора

также должны помнить о сильно армированных участках и местах больших блокировок, которые могут потребовать увеличения времени вибрации. Учет качества сформированных поверхностей и дефектов во время инспекции после заливки является важным шагом в определении того, были ли соблюдены надлежащее вибрационное оборудование и процедуры.В соответствии с Руководством по контролю качества для заводов по производству сборных железобетонных изделий NPCA, формованные поверхности не должны иметь ям и сотовых участков. Наличие полос песка, вызванных сильным просачиванием и потерей раствора, а также трещин, вызванных растрескиванием раствора при усадке при высыхании, часто являются признаком чрезмерной вибрации, перемещения бетона с помощью вибратора и использования вибратора неправильного размера.

Следует отметить, что конструкция бетонной смеси, методы укладки и состояние опалубки также могут способствовать возникновению ряда ранее упомянутых дефектов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
