Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

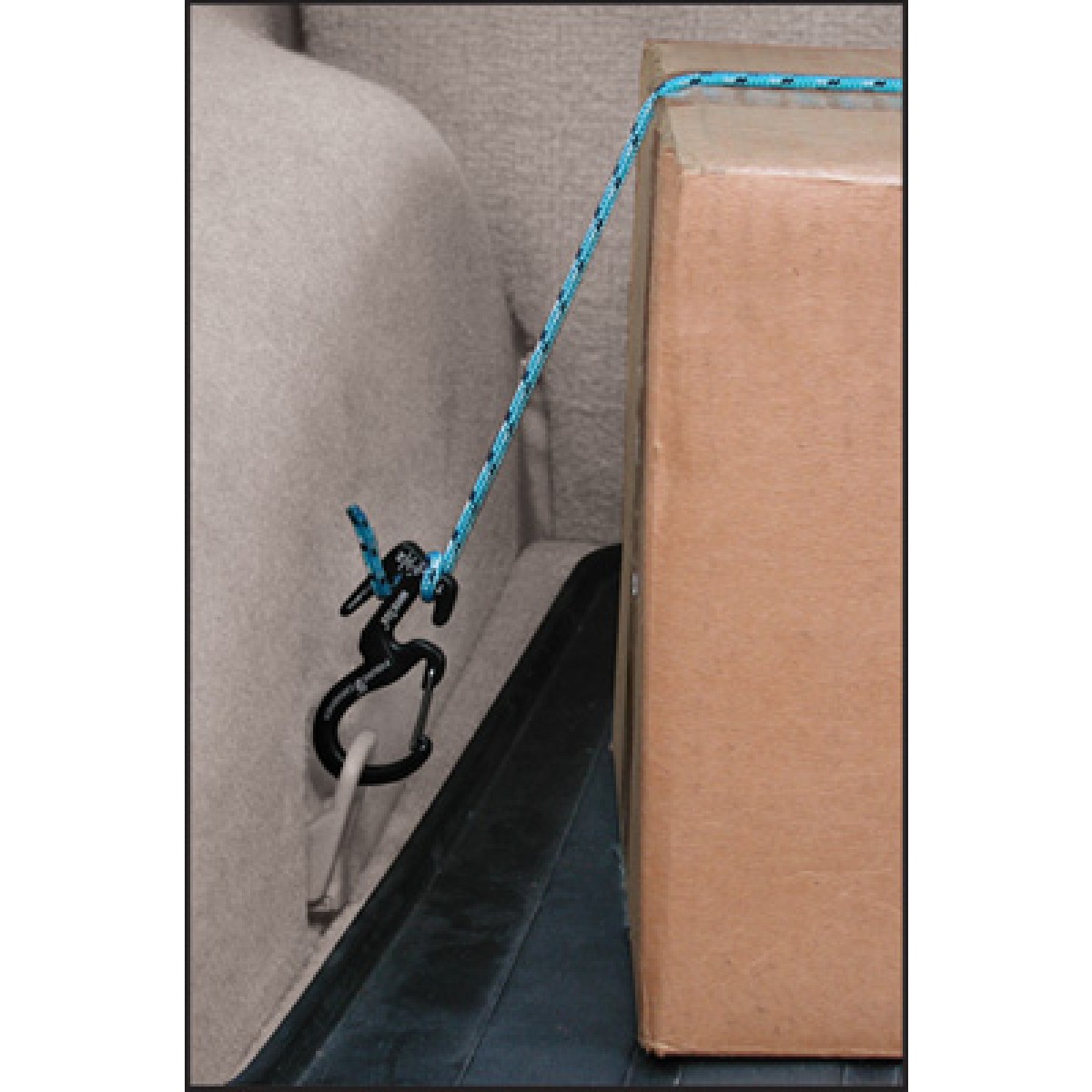

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2. 1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

мастерской;
летней кухне;
беседке с мангалом;
курятнику;
бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления

Вариант В – заземление троса отдельным проводом.

1 – анкер натяжения;

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения;

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

Трос;
Пластина;
Кабель;
Распределительная коробка;
Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи:

Как закрепить сетку-рабицу между столбами

Натяжка троса на сетку-рабицу на заборе необходима, чтобы устранить провисание самой сетки. Трос натянется очень жестко и это позволит использовать сетку в качестве живой изгороди (на ней смогут расти лианы и прочие вьющиеся растения, которые создают нагрузку на сетку).

Для натяжки троса понадобятся:

талреп – 2 шт.;
скобы (по количеству столбов) – 4-5 шт.;
петли (на которые ложится трос) – 2 шт.;
зажимы для троса – 8 шт.;
сам трос (ПВХ, 4 мм).

Монтируется трос следующим образом: сначала в колечко талрепа вставляем петлю, затем продеваем в нее трос, проводим его через петлю и получившуюся петельку фиксируем зажимом.

Изначально талреп максимально выкручиваем, свободное колечко с помощью кровельного самореза крепим к столбу, затем весь трос протягиваем через сетку-рабицу. После того как весь трос будет продет через сетку, на втором конце троса устанавливается второй талреп и после его монтажа талреп закручивается, натягивая трос и сетку.

На столбах трос будет держаться при помощи петель. Они прикручиваются к столбу на саморезы. Такие скобы устанавливаются на каждом столбе, кроме крайних, потому что на крайних будут установлены талрепы.

Трос протягивается через сетку, продевая ячейку, до самого конца, а на столбах продевается в скобы. Торчащие сверху усики проволоки желательно поджать пассатижами или вручную, чтобы при натяжке они не разошлись.

Когда пропустили весь трос, на последнем столбе также устанавливается талреп и закручивается. При закручивании талрепа трос начинает натягиваться. Таким образом мы получаем идеально натянутый трос, который спасет нашу сетку-рабицу от проседания вниз.

Отдельно у каждого столба можно дополнительно установить зажимы, чтобы получились более короткие отрезки натянутого троса, но это не обязательно.

Если у кого-то возникает необходимость, можно протянуть такой же трос и по низу сетки. Но обычно натягивают только по верху, этого вполне достаточно.

Теперь на сетке можно располагать лианы и создавать живую изгородь.

Подписывайтесь на наш видео-канал на youtube

Мегафлаг | Способы крепления флагов, плакатов, перетяжек

Как закрепить флаг на флагшток. Варианты крепления флагов на флагштоки. Варианты крепления плакатов на ткани.

Карман или карман с петлей — подогнутый край, как правило, слева шириной 1-6 см, одевается на древко. Для фиксации флага может пришиваться петля.

Такой вариант крепления используется для крепления флагов на древко для ношения в руках, для крепления на настенный или автомобильный кронштейн, напольную или настольную подставку. Так же карман применяется для крепления плакатов на ткани.

Петля изготавливается из тесьмы (стропы), вшивается в нижней части кармана, или по периметру изделия, или на концах несущей стороны флага используются для фиксации изделия при креплении флага на древко или для крепления на мачту флагшток с помощью карабинов, а так же для крепления плакатов ни ткани и других тканевых изделий.

Люверс — окантованные металлом отверстия, применяются при креплении флага на мачту — флагшток или, если нужно растянуть полотнище на какой-либо поверхности (например, на стене здания).

Карабин пластиковый служит для крепления флаги за петли или люверсы.

Петля Карабин — петля изготавливается из тесьмы (стропы), пришивается по краю полотнища, к петле прикрепляется карабин, для крепления флагов уличный флагшток.

Клем-шина пластик специальный пластмассовый профиль для крепления плакатов.

Клем-шина алюминий специальный металлический профиль для крепления плакатов.

Крепление флагов на мачту с баннерным плечом (Периметр Люверсы Карман сверху) и на древко (Карман Периметр)

Крепление флагов на мачту с баннерным плечом (Флажная Периметр Петли Карман сверху)

Крепление флагов на мачту с баннерным плечом (Флажная Периметр Петли Карабины Карман сверху)

Крепление флагов для мобильных флагштоков (Карман Периметр Петля внизу Карабин)

Крепление лебедок — WWW.PORTABLE-WINCH.RU

Специалисты компании Portable Winch рады представить Вашему вниманию широкий спектр дополнительного оборудования для комфортной работы с портативными лебедками. Лебедки Portable Winch можно крепить к столбам, опорам, фаркопам автомобиля и другим объектам. Специальные приспособления позволяют тянуть трос либо вперед, либо вверх. За дополнительной информацией обращайтесь по телефону горячей линии к нашим специалистам.

Крепление к столбам и опорам

Крепление к опоре или столбу PCA-1269

Система закрепления портативных лебедок на столбах и опорах.
Позволяет легко закреплять все типы лебедок серии 3000 и 5000.

Вес : 4 кг
Длина : 26 см
Ширина : 24 см

Материал пластины — оцинкованная сталь. Длина стропы — 3 метра!

Вертикальная платформа PCA-1263

Используется совместно с устройствами PCA-1264 и PCA-1268 (описание ниже)

Материал платформы — сталь, окрашенная порошковым методом.
Вес : 8,2 кг
Длина : 32 кг
Ширина : 27 кг

Длина стропы — 3 метра. Стропа позволяет закрепить платформу на столбе, опоре или любом другом предмете диаметром от 30 до 91см!

Крепление к фаркопу автомобиля

Быстрое крепление на шар фаркопа PCA-1266

Обычно, используется совместно с PCA-1268.
Анкерная система Heck-Pack с адаптером для шаров фаркопа до 50мм может использоваться совместно с PCA-1268 для тяжения вперед и с PCA-1264 для тяжения вверх, через переходники PCA-1267 или PCA-1265.

Варианты закрепления лебедки на фаркопе автомобиля

Вес : 4 кг
Длина : 46 см
Ширина : 24 см

Изготовлена из оцинкованной стали.
4 болта (HCS 1/2-13 X 3/4 — GR5 — ZN) и 4 гайки (1/2-13 NYLON — ZN) уже в комплекте

Пластина на фаркоп PCA-1261

Анкерная пластина для крепления на фаркопе автомобиля.
Подходит к фаркопам типа «шар» диаметром до 58,7 мм (2-5/16»).
Может использоваться со всеми лебедками из 3000-й и 5000-й серий!

Изготовлена из оцинкованной стали.
Вес :

0,91 кг
Длина : 27 см
Ширина : 14 см

Платформы для тяжения вперед и вверх

Платформа для тяжения вперед PCA-1268

Платформа для тяжения предназначена для использования со всеми лебедками серии 3000 и 5000. Может крепиться к Вертикальной платформе PCA-1263 либо к креплению на фаркоп модели PCA-1266.

Платформа позволяет осуществлять поворот на 45 градусов в сторону тяжения.
Резиновая прокладка уменьшает шум и вибрационные воздействия.

Материал: Оцинкованная сталь
Вес: 4.5 кг
Длина: 45 см
Ширина: 29 см

Платформа для тяжения вверх PCA-1264

Платформа для тяжения троса вверх. Используется совместно с платформой PCA-1263 (закрепляется на столбе или опоре), или с PCA-1266 (закрепляется на фаркопе автомобиля).

PCA-1264 предназначена для подъема грузов на высоту, для вытягивания троса из траншеи при помощи угловых роликов.

Внимание! в 2019 году произошли изменения в конструкции. На фото с белым фоном представлены платформы предыдущего поколения, на черном фоне — новые. Функциональное предназначение не поменялось. В обновленной версии платформы PCA-1264 присутствуют съемные элементы, упрощающие транспортировку и хранение.

Платформа PCA-1264 совместима со всеми лебедками серий 3000 и 5000.

Вес: 9,2 кг
Длина: 61 см
Ширина: 26 см

Платформа PCA-1264 Укомплектована цельнометаллическим вращающимся роликом. Диаметр троса — от 6 до 12мм.

Стропа для закрепления PCA-1260

Сропа для закрепления портативной лебедки PCA-1260 поставляется в комплекте с каждой лебедкой Portable Winch. Мы делаем все для Вашего удобства. Все наши лебедки готовы к работе сразу из коробки. Заливайте масло, бензин — и в путь! С аккумуляторными лебедками все еще проще.

Вес: 0,92 кг
Длина :

2 м
Ширина : 60 мм
Рабочая нагрузка : 20 кН (2000 кг)

Крепление троса на столбе проект. Талреп – полезное устройство с необычным названием для работы с тяжелыми предметами

Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов . Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего и натягивается.

Также, помимо такелажных работ, широко применяется данное приспособление в домашних условиях, в основном, когда надо натянуть крепления для штор, настроить пианино (достичь лучшего звучания, натянуть струны).

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Виды приспособлений для натяжения тросов

Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке , а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.

Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.

В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.
