Эльборовый инструмент

На сегодняшний день ЗАО «Волжский шлифматериал-Волга» является продавцом шлифовальных материалов и шлифовального инструмента широкого спектра.

Являясь официальным Дистрибьютором ООО «Петербургский абразивный завод «Ильич» г. Санкт-Петербург ЗАО "Волжский шлифматериал-Волга" (ЗАО «ВШМ-Волга») предлагает абразивный инструмент, инструмент из синтетических алмазов и эльбора.

Шлифовальные эльборовые круги применяются на операциях шлифования высокоточных деталей из сталей и сплавов твердостью HRC>50, износостойких покрытий. Высокопористые круги из эльбора АЭРОБОР® применяются для шлифования сталей и сплавов пониженной твердости HRC 40-50 (жаропрочных, нержавеющих и др.), сложнолегированных сталей, чугуна.

Эльборовые круги на керамической связке, диаметром до 675 мм, изготавливаются для работы на скоростях: керамический корпус - до 60 м/с, металлический корпус - до 150 м/с, различных профилей 1A1, A8, 3А1, 6А1, 6A2, 6A8, 11А2, 14A1, 1D1, 1D8, 14D8, 1E1, 1E6Q, 14E1, 1F1, 12R9, 1V1, 4V9, AW

Специалистами Абразивного завода "Ильич" разработана технология изготовления скоростных кругов на керамической связке, рабочая скорость которых достигает 150 м/с.

Эльборовые круги и бруски на керамической связке

Эльборовые круги на керамической связке применяются на операциях шлифования высокоточных деталей из сталей и сплавов, износостойких покрытий.

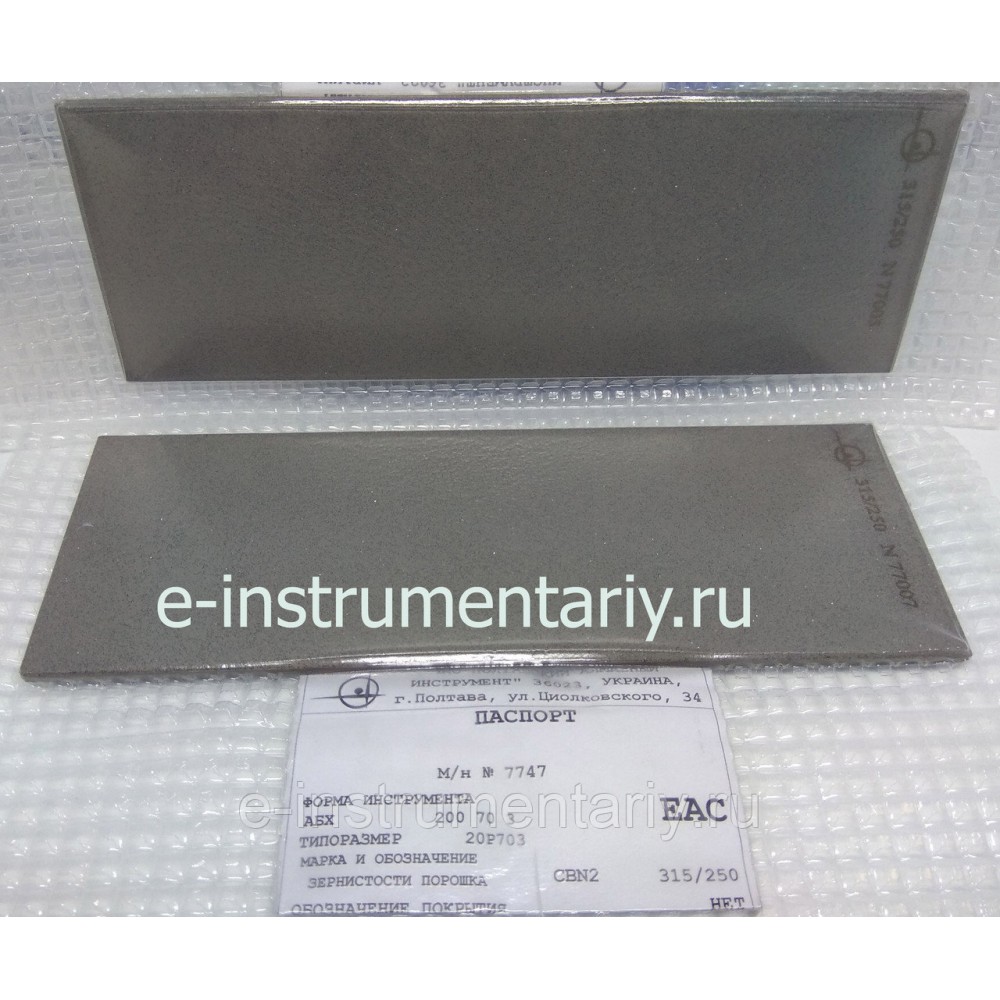

Эльборовые бруски применяются на операциях суперфиниширования и хонингования высокоточных деталей.

Эльборовый инструмент на органических связках

Эльборовый инструмент на органической связке применяется на операциях заточки инструмента из быстрорежущих сталей, вышлифовки стружечных канавок, отрезки и прорезки пазов. В зависимости от типа связки возможно применение всухую или с охлаждающей жидкостью.

Алмазный инструмент на органических связках

Алмазный инструмент применяeтся для заточки режущего инструмента из твердых сплавов, деталей из композита и керамики. Алмазные отрезные круги применяются для высокоточной резки твердого сплава, технической керамики, цветных металлов, кварцевого стекла, ферритов, кварца.

Алмазные круги на керамических связках

Алмазные круги применяются при шлифовании твердосплавных деталей (пуансонов, калибров, валков и др.), а также для шлифования режущих пластин из композитов, деталей из сочетания стали и твердого сплава.

Алмазные отрезные круги на металлических связках, бруски

Алмазные отрезные круги используются для обработки стекла, хрусталя, драгоценных и полудрагоценных камней, для операции резки.

Бруски из синтетического алмаза на металлической связке используются для чернового и чистового хонингования деталей из чугуна и стали.

Шлифовальные и правящие круги на гальванической связке

Эльборовые и алмазные круги на гальванической связке

Преимущества:

  • высокая режущая способность, позволяющая значительно увеличить производительность операций шлифования;
  • высокая прочность, обеспечивающая безопасную работу со скоростью до 150 м/с и более.

Применение:

  • профильное шлифование;
  • прорезка и шлифование точных пазов, канавок;
  • высокоскоростное черновое шлифование шеек коленчатых и распределительных валов;
  • шлифование высокоточных отверстий на внутришлифовальных станках;
  • шлифование отверстий на координатно-шлифовальных станках.

Алмазные правящие ролики на гальванической связке

Выпускаются двух видов: профильные ролики и тонкие (обтачивающие) ролики для правки на станках с ЧПУ.

Профильные ролики имеют профиль, аналогичный профилю шлифуемой детали. Профилирование и правка круга производятся методом врезания.

Тонкие обтачивающие ролики осуществляют правку по программе для ЧПУ. Это позволяет использовать один и тот же ролик для правки кругов с различным профилем.

Алмазные ролики применяют при правке кругов, как из традиционных абразивов, так и кругов из кубического нитрида бора (эльбора). Обладают очень высокой стойкостью. Наиболее эффективны в серийном и массовом производстве. Для изготовления правящих роликов используют природные или синтетические высокопрочные алмазы.

Шкурка и паста из эльбора и алмаза

Шкурка шлифовальная из эльбора

Используется для финишных операций притирки и полирования деталей из закаленных, цементированных, азотированных, быстрорежущих, штамповых, нержавеющих сталей, жаропрочных сплавов, с целью получения поверхностей с минимальной шероховатостью

Шкурка шлифовальная из синтетического алмаза

Используется для финишных операций притирки и полирования деталей из твердых сплавов, керамики, полупроводниковых материалов, кристаллов, закаленных, цементированных, азотированных, быстрорежущих сталей, с целью получения поверхностей с минимальной шероховатостью

Паста эльборовая из микро- (шлиф-) порошков ЛМ, ЛКВ40

Используется для финишных операций притирки и полирования деталей из закаленных, цементированных, азотированных ,быстрорежущих, штамповых, нержавеющих сталей, жаропрочных сплавов, с целью получения поверхностей с минимальной шероховатостью

Паста алмазная из микро- (шлиф-) порошков АСМ, АС4, АС6

Используется для финишных операций притирки и полирования деталей из твердых сплавов, керамики, полупроводниковых материалов, кристаллов, закаленных, цементированных, азотированных, быстрорежущих сталей, с целью получения поверхностей с минимальной шероховатостью

Высокопористый абразивный инструмент

Для обеспечения высокопроизводительного и бесприжогового шлифования используют высокопористый абразивный инструмент на керамической связке.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ВЫСОКОПОРИСТОГО АБРАЗИВНОГО ИНСТРУМЕНТА

Благодаря наличию крупных пор в высокопористых кругах:

  • обеспечивается возможность лучшего отвода снимаемой стружки
  • создаются лучшие условия для охлаждения детали в зоне резания
  • уменьшается вероятность засаливания круга
  • предотвращается возникновение прижогов шлифуемой детали.

ОБЛАСТИ ПРИМЕНЕНИЯ

Высокопористые круги и бруски используются на предприятиях станкостроительной, авиационной, энергетической, машиностроительной промышленности:

  • при шлифовании вязких, высокопластичных сталей и сплавов: нержавеющих, жаропрочных, титановых, цветных
  • при шлифовании сложнолегированных термообработанных сталей
  • при глубинном шлифовании · при плоском шлифовании торцом круга
  • при шлифовании резиновых и полимерных покрытий
  • при хонинговании деталей из мягких, вязких сталей



Эльборовый инструмент: разновидности, преимущества, применение

Неоспоримой популярностью на обрабатывающих производствах пользуется алмаз. До определенного периода он считался незаменимой составляющей режущего инструмента. С развитием научно-технического прогресса на рынке абразивных и режущих материалов появился эльбор. Эльборовый инструмент не уступает по твердости и плотности своему конкуренту.

Особенности вещества эльбор

Графитоподобная модификация получена при нагревании бора и азота в одинаковых пропорциях при температуре 1700 — 1800°C и давлении от 8 до 12 ГПа в присутствии катализаторов. Технологию получения вещества разработали в Научно-исследовательском институте абразивов и шлифования во времена существования Советского Союза. Работа осуществлялась совместно с сотрудниками Ленинградского завода «Ильич». Отечественный материал получил аббревиатуру КНБ. Химическая формула вещества BN дает ему втрое название – боразон.

Виды эльбора, отличающиеся по цвету:

  • Марки ЛКВ60 и В5 имеет желтые прозрачные кристаллы октаэдрической формы, синтезируемые в системе Li-B-N.
  • Марки ЛКВ40 и ЛКВ50 образуются в присутствии Mg и N и содержат в кристаллической решетке избыток бора, который дает веществу черно-коричневый цвет.

Зарубежные аналоги боразона принято обозначать cBN.

Достоинства эльбора

Показатели твердости материала почти не уступают популярному природному минералу, в 3-4 раза превосходят абразивы карбида кремния и электрокорунда. Эльборовые зерна обладают повышенной износостойкостью, в процессе эксплуатации они долгое время сохраняют остроту.

Окисление зернистой поверхности боразона начинается при 1000 — 1200°C, у алмаза при 600-700°C. Инструмент на основе КНБ может работать при возникновении критических температур при шлифовании в жестких режимах. Термическая и химическая стойкость вещества позволяет выдерживать температурные нагрузки без преждевременного изнашивания абразивных зерен.

Алмаз подвергается быстрому изнашиванию при шлифовании сталей. Эльбор хорошо зарекомендовал себя при выполнении таких задач, не теряет своих прочностных характеристик. Материал инертен почти ко всем химическим элементам. Наряду с природным абразивом он не вступает в реакцию с кислотами и щелочами.

Промышленные способы производства позволяют получать боразон с необходимыми физическими и техническими свойствами в зависимости от назначения.

Инструмент из эльбора

Боразон применяется для изготовления отдельных элементов и составных частей шлифовальных машин, а также в качестве самостоятельного орудия для обработки поверхностей. По срокам эксплуатации эльборовый инструмент превосходит орудия из алмаза и других абразивов. Характерной особенностью КНБ является более мягкая шлифовка поверхностей.

Эльборовый круг

Шлифовальные круги из боразона производятся в соответствии с требованиями ГОСТ 24106- 80. В документе обозначены величины всех показателей качества. В его таблицах для каждой марки указываются следующая информация:

  • относительная концентрация эльбора;
  • степень твердости;
  • предельные отклонения высоты круга;
  • диаметр посадочного отверстия;
  • ширина, высота;
  • зернистость слоя.

Круги из эльбора маркируются с поочередным указанием данных параметров. Это облегчает выбор требуемого шлифовального круга.

В качестве ознакомительного материала о размерах и типах кругов можно использовать информацию ГОСТ 17123 — 79. Однако необходимо учитывать, что данный документ утратил силу в Российской федерации.

Маркировка абразивного инвентаря должна иметь следующие обозначения:

  • тип, размеры;
  • материал;
  • зернистость абразивного слоя;
  • твердость;
  • рабочая скорость;
  • концентрация эльбора;
  • используемая связка.

На кругах диаметром больше 225 мм, перечисленная информация наносится на корпус. На инструменте меньшего диаметра присутствуют показатели первостепенной важности. Для продукции размером до 50 мм предусмотрено использование этикеток.

Корпус круга делают из металла или керамики. От используемого материала напрямую зависит максимальная скорость. Для металлического корпуса она составляет 125 м/с, керамического 60 м/с, метало-керамического 80 м/с.

Перед транспортировкой шлифовальный инструмент обворачивается упаковочным материалом для защиты абразивного слоя от повреждений, укладывается в коробки с прокладками, предохраняющими его от перемещения внутри.

Применение эльборовых кругов в зависимости от состава связок

Вещество, превращающее абразивные зерна шлифовального инструмента в однородную плотную массу, называется связкой. Для каждого вида обрабатываемого материала используется свой вид связующих элементов. Эти составляющие определяют, для какого вида работ предназначен шлифовальный инвентарь. Существует три основных типа связок.

  • Органическая. На инвентарь с таким связующим веществом наносится маркировка в виде буквы «О». Данный вид наполнителя используют для производства кругов, предназначенных для заточки стального режущего инструмента, шлифования направляющих станин, плоского шлифования труднообрабатываемых сталей. Инструментом из боразона на органической связке проводят обработку стружечных канавок, прорезку пазов.
  • Керамическая. Обозначается буквой «К» или латинской «V» . Эльборовые круги на данной связке применяются для шлифования высокоточных деталей из сталей и сплавов. Их используют при круглой внутренней и плоской обработке изделий с резьбой и зубцами, отверстий, дорожек малогабаритных прецизионных подшипников.
  • Металлическая. Имеет маркировку в виде буквы «М». Походит для шлифовки резьбы с малым шагом, чистового хонингования сталей. Инструмент с таким типом вязки может использоваться для обработки деревянных, каменных, керамических и композитных поверхностей.

Круги из боразона могут применяться для выравнивания поверхности раскаленных и охлажденных металлов. Они подходят для финишной обработки изделий. Шлифование инструментом с любым видом вязки проводят с сухим охлаждением или с использованием жидкостей. В роли охладителя применяют воду, специальные эмульсии и индустриальное масло.

Преимущества эльборовых кругов

Октаэдрическая структура материала позволяет проводить обработку мягко и доводить шлифованные поверхности до зеркального состояния.

Преимущества:

  • Структура боразона по твердости уступает только алмазу.
  • Стоимость инвентаря из КНБ ниже, чем у кругов из природного минерала.
  • Высокий уровень износостойкости за счет долгого сохранения остроты зерен.
  • Стойкость к высоким термическим нагрузкам.
  • Возможность шлифовать легированные стали со сложным химическим составом.

Перечисленные преимущества способствуют повышению спроса на данный инструмент в промышленности, станкостроении и машиностроении.

Эльборовый резец

Данный инструмент предназначен для снятия слоев поверхности с деталей. Форма резца может быть прямолинейной и радиусной. Углы заострения передней и задней кромок тоже разные.

Резцы из эльбора выпускаются длиной от 40 до 125 мм с шагом от 20 до 80 мм и более. Величина рабочей части режущего элемента определяет диаметр основы, имеет размеры от 10 до 40 мм. Толщина внутреннего стержня резца от 6 до 12 мм. Производятся массивные резцы для грубой обработки и коррекции формы детали. Технические характеристики описаны в ГОСТ Р 50302-92 или ГОСТ 13297-67.

Применение и преимущества эльборовых резцов

Данный инструмент предназначен для врезания, выполнения прохода при фрезеровании, точения деталей, шлифования на токарных и расточных станках, оборудовании с ЧПУ и встроенном в автоматические линии.

Форма режущих кромок и тип резца зависит от назначения, вида станков и обрабатываемого материала. Свойства резцов из боразона обязательно учитываются при выборе эффективного способа применения. Востребованность эльборовых резцов и вставок обеспечивают следующие преимущества:

  • сохранность остроты во время эксплуатации;
  • способность зерен к самозатачиванию;
  • высокая режущая способность;
  • стойкость к термическим нагрузкам, отсутствие прижогов обрабатываемой детали;
  • удобный отвод снимаемой стружки;
  • качество чистоты поверхности превышает класс точности алмазных резцов.

Благодаря этим достоинствам при работе инструментом из боразона появляется возможность выбора ускоренного режима операции. Это значительно повышает производительность труда.

Качественные характеристики эльборовых резцов:

  • Прочность кристаллов, полная инертность к железу позволяет использовать резцы для тонкого чистового и получистового точения и растачивания деталей из закаленных сталей с повышенной твердостью и чугунов.
  • Высокая износостойкость боразона дает возможность проводить обработку деталей, требующих сохранения геометрической точности.
  • Эльборовыми инструментом полируют и шлифуют резьбы, зубцы, твердые сплавы, жаропрочные стали, стекла, кремний. Резцы находят применение для обработки керамики, мрамора, гранита, драгоценных камней.

Обработку металлов, обладающих низкими показателями твердости, не рекомендуется проводить инструментами из боразона. В процессе шлифования мягких сплавов может произойти деформация поверхности.

Заключение

Эльбор – символ прочности и стойкости. Круги и резцы, выполненные на его основе, способны обеспечить высокое качество всех стадий обработки поверхностей от грубого шлифования до зеркального полирования. Эльборовый инструмент является идеальной заменой инвентаря из алмаза.

Используемая литература и источники:

  • Проектирование металлорежущих инструментов / И.И. Семенченко. — М.: ЁЁ Медиа
  • Диагностика дефектов, разрушений и брака на машиностроительном предприятии / В.И. Сметанин, С.А. Соколов, С.А. Колегов. — М.: ТНТ, 2011.
  • Сборник технологических инструкций по прокатному цеху. — М.: Запорожье
  • Статья на Википедии

Эльборовый инструмент | ТД "Квалитет"

Среди металлорежущего и абразивного инструмента часто встречаются различные приспособления из эльбора. Что же собой представляет этот материал и где используется? Стоит отметить, что эльборовый инструмент пользуется все большей популярностью в российском машиностроении, почему это происходит – разберемся ниже.

Эльбор – материал отечественного происхождения, он был разработан в Советском Союзе в 1965 году. Но существуют и зарубежные его аналоги, имеющие различные названия: боразон, кубанит, киборит, кингсонгит. По сути, все это сверхтвердые материалы на основе кубического нитрида бора. Впервые это соединение было создано в 1957 году Робертом Венторфом и было зарегистрировано под торговым названием «боразон».

По своим свойствам эльбор близок к алмазу, но имеет и некоторые качественные отличия. Он тверже обычных абразивов (исключая алмаз) в 3-4 раза. А это увеличивает износостойкость эльборового инструмента. При этом у него очень высокая температурная устойчивость, что не свойственно алмазному инструменту. Также у эльбора отличная химическая стойкость, он практически не реагирует на кислоты, щелочи и химические соединения, входящие в состав металлов и сплавов. Инструменты из этого материала обладают высокими режущими способностями, что обусловлено остротой зерен эльбора и их способностью к самозатачиванию.

У эльборового инструмента широкий спектр применения:

  • Шлифование различных видов сталей.
  • Заточка и доводка инструмента.
  • Доводка деталей и механизмов из различных сталей.
  • Внутреннее шлифование небольших отверстий стальных деталей.
  • Вышлифовка канавок.
  • Отрезка или прорезка пазов.

Подводя итоги, стоит выделить основные преимущества эльборового инструмента:

  • Высокая твердость.
  • Сравнительно небольшая стоимость, особенно в сравнении с алмазным инструментом
  • Хорошая износостойкость
  • Устойчивость к высоким температурам.
  • Обеспечивает более мягкую шлифовку, что уменьшает количество брака.
  • Инертность к большинству химических соединений.

Обратите внимание: эльборовый инструмент отечественного производства представлен в каталоге Торгового дома «Квалитет».

Эльборовый инструмент - Энциклопедия по машиностроению XXL

Область применения алмазного и эльборового инструмента. Алмазный инструмент применяют для  [c.31]

Обработка эльборовым инструментом  [c.76]

Учитывая новизну и малый опыт применения эльбора, в табл. 31 приводятся итоговые примеры и технологические условия обработки эльборовым инструментом.  [c.76]

Припуски на диаметр при бесцентровом шлифовании врезанием 65 на круглое шлифование в центрах 51 . на обработку эльборовым инструментом 79 ---на суперфиниширование 92  [c.702]

Под концентрацией алмазов понимают содержание алмазных зерен в единице объема алмазного слоя. За 100%)-ную концентрацию принято содержание 0,878 мг алмазного порошка в I мм алмазоносного слоя или 25% по объему. Алмазные и эльборовые инструменты изготовляют с концентрацией  [c.184]


Зернистость эльборовых кругов аналогична зернистости алмазных кругов и выбирается исходя из требований, предъявляемых к шероховатости обработанной поверхности зернистость 250/200—14/10 — для кругов на керамической связке и 250/200 — для кругов на органической связке. Для получения шероховатости поверхности такой же, как при обработке алмазным кругом, зернистость эльборового инструмента следует выбирать на номер меньше, чем зернистость алмазного круга (табл. 26).  [c.752]

При применении абразивного, алмазного и эльборового инструмента следует выполнять требования ГОСТ 16182—70 и ГОСТ 12.2.001—74. Организация рабочих мест для выполнения технологических операций заточки и доводки должна быть в соответствии с требованиями ГОСТ 1085—74.  [c.125]

У алмазных и эльборовых абразивных инструментов пор нет, и они состоят из зерна и связки, за исключением эльборовых инструментов на керамической связке, которые различаются по твердости и у которых предусматривают получение определенного количества пор в процессе изготовления.  [c.136]

Романов В.Ф., Авакян В.В. Правка и профилирование абразивного, алмазного и эльборового инструмента. М. Машиностроение, 1976. 29 с.  [c.343]

Маслов Е. Н., Постникова Н. В. Основные направления в развитии теории резания абразивным, алмазным и эльборовым инструментом. М. Машиностроение, 1975. 48 с.  [c.833]

Для повышения эффективности внедрения режущего инструмента прогрессивных конструкций и из износостойких инструментальных материалов необходимо улучшить технологию заточки инструмента путем замены ручной заточки автоматизированной с внедрением новых моделей заточных станков увеличить выпуск современных смазочно-охлаждаюш,их жидкостей обеспечить серийное производство ряда моделей станков с целью эффективного использования прогрессивных конструкций инструмента из новых инструментальных материалов гаммы станков и агрегатных силовых головок для обработки отверстий твердосплавными сверлами одностороннего резания токарных станков для работы резцами из эльбора зуборезных станков, рассчитанных на работу твердосплавным инструментом специальных станков для нарезания колес методом зуботочения специальных продольно-фрезерных станков для работы с подачами до 2—3 м обеспечить оптимизацию условий эксплуатации режущих инструментов осуществить внедрение технологии полной эльборовой заточки и переточки всего режущего инструмента из быстрорежущей стали.[c.324]

Шлифование эльборовыми кругами. Новый синтетический сверхтвердый материал — эльбор — открывает широкие перспективы в области шлифования твердых сталей и сплавов. Эльбор, обладая твердостью и абразивной способностью, близкой к алмазу, значительно превосходит последний по термообработке. Инструменты из эльбора вырабатываются на органических и керамических связках, причем инструменты, изготовленные на керамических связках, по конструкции близки к абразивным. Помимо зернистости, концентрации и вида связки, они, как и обычный абразивный инструмент, характеризуются регулируемыми твердостью и структурой. Инструмент из эльбора обладает следующим преимуществом повышенной режущей способностью и ее постоянством в процессе длительной эксплуатации низким удельным расходом (почти в 30 раз ниже абразивного) отсутствием засаливания, исключающего необходимость правки кругов высокой стойкостью рабочего профиля.  [c.180]


Собственное производство абразивных инструментов (в том числе абразивно-алмазных и абразивно-эльборовых кругов, брусков, головок и шлифовальных шкурок) на машиностроительных заводах не создают. Эти инструменты поставляют специализированные заводы абразивно-алмазной промышленности.  [c.136]

Станки должны быть оснащены механизмом тонкой поперечной подачи с ценой деления лимба до 0,005...0,01 мм/ход. Станки должны иметь систему подачи СОТС поливом с расходом 3...5 л/мин, особенно необходимую при работе алмазными и эльборовыми кругами на металлической связке. Для получения качественной поверхности при заточке и доводке режущих инструментов станки следует оснащать фильтрами для тонкой очистки СОТС от шлама.  [c.668]

Операции заточки и доводки режущего инструмента с применением абразивных, алмазных и эльборовых кругов должны выполняться на оборудовании, имеющем местный отсос, обеспечивающий удаление абразивной пыли и аэрозолей СОТС из рабочей зоны.  [c.668]

Заточку по варианту 1а применяют для получения заточенной поверхности Ra> 0,63 мкм, а по остальным вариантам Ra [c.679]

Шлифовальные инструменты см. Абразивный инструмент Шлифовальные круги — см. Абразивные круги. Алмазные круги, Эльборовые. круги Шлифовальные машинки 4.183 Шлифование врезное 5.399  [c.664]

Эльборовые круги с режущим зерном из эльбора (Л) делают подобно алмазным кругам, в виде эльборового слоя, закрепленного на металлическом корпусе. Концентрация эльборовых зерен в слое 100, 125 и 150%. По сравнению со стандартным абразивным и алмазным инструментом инструмент из эльбора имеет более высокие режущие свойства и стойкость, почти не имеет засаливания в процессе шлифования и работает с меньшим тепловыделением. Все это делает эльбор одним из самых перспективных абразивных материалов. Наибольший эффект эльборовые круги обеспечивают при шлифовании деталей из закаленных до высокой твердости (HR 60 и более) сталей и сплавов, при чистовой заточке рел[c.417]

Затачивание ножей и резцов к сборному инструменту. Традиционная схема затачивания резцов из быстрорежущих и инструментальных сталей состоит из предварительной обработки кругами из электрокорунда и окончательной доводки эльборовыми кругами (см. главу 8), схема затачивания резцов из твердых сплавов - из предварительной обработки стального корпуса кругами из КЗ, электрокорунда и последующей обработки алмазными кругами.  [c.419]

Особое внимание в системе стандартов безопасного труда (ССБТ) уделяется работе с абразивным инструментом ГОСТ 12.3.028—82. Процессы обработки абразивным и эльборовым инструментом. Требованргя безопасности , ГОСТ 12.3.023—80 Процессы обработки алмазным инструментом. Требования безопасности .  [c.433]

Эльборовый инструмент 4.31 Эмитрбн — см. Иконоскоп Эмульсия для очистки деталей 3.125 Энергия деформации — Определение 1.181  [c.665]

Эльборовые материалы выпускаются в виде порошков, применяемых для изготовления эльборового инструмента и для свободного резания. В зависимости от размера зерен они разделяются на шлифзерна (размеры зерен 160...500 мкм), шлифпорошки (размеры зерен 40... 120 мкм), микрошлифпорошки (размеры зерен 1... 63 мкм). Обозначение зернистости эльборовых материалов аналогично обозначению алмазных материалов узкого диапазона зернистостей.  [c.378]

Инструмент из эльбора, обладая исключительно высокой износостойкостью, длительно сохраняет высокие режущие свойства и заданный профиль без правки. Поэтому эльборовый инструмент очень эффективен для обработки прецизионных фасонных поверхностей (резьбовых, винтовых, зубчатых, профильных направляющих и др.), а также малых отверстий, например, прецизионных подшипников, где износ инструмента определяет заданную геометрическую точность.  [c.31]

Зернистость. При изготовлении алмазных (эльборовых) инструментов в соответствии с ГОСТ 9206—80Е определяют зернистость используемых шлифпорошков и микропорошков.  [c.59]

Маркировка алмазных кругов производится по ГОСТ 16180—82 Е, а эльборовых кругов — согласно маркировке абразивных кругов, но дополнительно указывается концентрация эльбора в процентах. Алмазный и эльборовый инструмент снабжается паспортом, в котором приводятся маркировочные данные, а также масса алмазов в каратах и допустимая рабочая скорость.  [c.59]

Кубонит выпускают двух марок КО — обычной прочности, КР - повышенной прочности. Кроме того, из кубонита выпускают две марки микропороп1Ков нормальной КМ и повышенной КН абразивной способности. Инструменты из кубонита имеют одинаковые с эльборовым инструментом эксплуатационные свойства. 1гго используют в тех же целях [3].  [c.137]

Все более широкое применение находит правка абразивного обкаточного ин-трумента объемным алмазным инструменгом или эльборовым инструментом, вы-  [c.139]


Ананьян В. А. Особенности эксплуатации абразивного, алмазного и эльборового инструмента. М. Машиностроение, 1976. 32 с.  [c.840]

Ковальчук Ю. М. Развитие производства абразивного, алмазного и эльборового инструмента. М. Машиностроеине, 1976. 32 с.  [c.840]

Абразивный (алмазный, эльборовый) инструмент. Классификация абразивного (алмазного, эльборового) инструмента (подгруп-  [c.120]

Наибольшими возможностями в отношении повышения точности и производительности обладают новые способы окончательной и доводочной обработки. Большинство из них связано с применением синтетических алмазов и кубического нитрида бора (эльбора). Алмазные и эльборовые круги отличаются высокой размерной стойкостью и обеспечивают в 1,5—2,5 раза более высокую производительность, чем инструмент из обычных абразивных материалов. Тарельчатые круги с эльбороносным слоем позволяют получать зубчатые колеса 4—5-й степеней точности и избежать образования при шлифовании прижогов. Высокая режуш,ая способность и стойкость алмазных брусков гарантируют не только существенное улучшение чистоты поверхности, но и устранение погрешностей формы отверстия при хонинговании. Большим достоинством является также то, что при работе алмазным инструментом резко снижается влияние на точность обработки теплового фактора.[c.6]

Лебедев В. Г., Жабокрицкий Р. А. Температура при зубошлифовании алмазными и эльборовыми кругами. — Станки и инструмент , 1969, № 10, с. 28—30.  [c.234]

Сидоркин В. Ф., Лохматое В. К. Отделочная обработка алмазными и эльборовыми лезвийными инструментами Методические указания. Пенза Редакционно-издательский отдел Пензенского политехнического ин-та, 1979. 24 с.  [c.462]

Эльборовые поликристаллические спекн (эльбор-Р, композиты 01, 05) особенно эффективно использовать при изготовлении резцов, предназначенных для обработки стальных и чугунных изделий. При обработке закаленных сталей высокой твердости по износостойкости режущий инструмент из эльбора-Р во много раз превосходит твердосплавный и минералокерамический инструменты и обеспечивает возможность замены шлифования точением или фрезерованием.  [c.628]

Шлифованием называют процессы обработки заготовок резанием режущим инструментом, рабочая часть которого содержит частицы абразивного материала. Такой режущий инструмент называют абразивным. Измельченный абразивный материал (абразивные зерна), твердость которого превышает твердость обрабатываемого материала и который способен в измельченном состоянии осуществлять обработку резанием, называют шлифовальным. В зависимости от вида используемого шлифовального материала различают алмазные, эльборовые, электроко-рундовые, карбидкремниевые и другие абразивные инструменты (шлифовальные круги). Абразивные зерна расположены в круге беспорядочно и удерживаются связующим материалом. При вращательном движении круга в зоне его контакта с заготовкой часть зерен срезает материал в виде очень большого числа тонких стружек (до 100 ООО ООО в минуту). Шлифовальные крути срезают стружки на очень больших скоростях - от 30 м/с и выше (порядка 125 м/с). Процесс резания каждым зерном осуществляется почти мгновенно. Обработанная поверхность представляет собой совокупность микроследов абразивных зерен и имеет малую шероховатость, Часть зерен ориентирована так, что резать не может. Такие зерна производят работу трения по поверхности резания.  [c.409]

Применение шлифовальных кругов из синтетических алмазов и кубического нитрида бора при заточке и доводке режущего инструмента, по сравнению с абразивными кругами, обеспечивает более качественный поверхностный слой режущих лезвий инструмента. Ал-мазно-эльборовая обработка не вызывает на рабочих поверхностях обработанного инструмента высоких температур, не сопровождается структурно-фазовыми превращениями.  [c.684]

Магнезиальная (магнезит и хлористый магний) и силикатная (смесь глины, кремневой пыли и жидкого стекла) связки делают абразивный инструмент мягким, малопрочным и малопроизводи тельным, а потому применяются редко. Для изготовления алмаз ных и эльборовых кругов используют бакелитовые, керамические а также металлические связки (чаще бронзу).  [c.413]


3.1. Инструмент абразивный и эльборовый / КонсультантПлюс

3.1.1.* Абразивный и эльборовый инструмент должен соответствовать требованиям ГОСТ 12. 3.028-82 "ССБТ. Процессы обработки абразивным и эльборовым инструментом. Требования безопасности".

Заточные и шлифовальные станки должны соответствовать общим требованиям, изложенным в разд. 2.1 настоящих Правил.

3.1.2.* К испытаниям абразивного и эльборового инструмента допускаются лица не моложе 18 лет, прошедшие медицинский осмотр, обучение, проверку знаний инструкции по охране труда и имеющие соответствующую запись в квалификационном удостоверении на право производства специальных работ.

Лица, допущенные к работе на заточных или шлифовальных станках, также должны иметь об этом запись в квалификационном удостоверении.

3.1.3.* На шлифовальных и отрезных кругах (кроме эльборовых) диаметром 250 мм и более, а также на шлифовальных кругах, предназначенных для работы на ручных шлифовальных машинах, должны быть нанесены цветные полосы: желтая - на кругах с рабочей скоростью 60 м/с, красная - 80 м/с, зеленая - 100 м/с, зеленая и синяя - 120 м/с.

Допускается нанесение цветных полос на этикетку при условии ее прочного скрепления с кругом.

Остальные требования к маркировке абразивного и эльборового инструмента - по стандартам и техническим условиям на конкретный вид инструмента.

3.1.4.* Каждый круг должен быть испытан потребителем при испытательной скорости и осмотрен. После испытания на круге должна быть сделана отметка краской или наклеен специальный ярлык на нерабочей поверхности с указанием порядкового номера испытания круга, даты испытания, условного знака или подписи лица, ответственного за испытание. Запрещается эксплуатация кругов с трещинами на поверхности, с отслаиванием эльборосодержащего слоя, а также не имеющих отметки об испытании на механическую прочность или с просроченным сроком хранения.

3.1.5. Шлифовальные круги диаметром 125 мм и более с рабочей скоростью свыше 50 м/с, а также круги диаметром 250 мм и более в сборе с планшайбой перед установкой на станок должны быть отбалансированы.

При обнаружении дисбаланса круга после первой плавки или в процессе работы должна быть проведена его повторная балансировка.

3.1.6. Работать на инструменте, предназначенном для работ с применением смазочно-охлаждающей жидкости (СОЖ), без СОЖ запрещается. СОЖ не должны снижать механическую прочность круга и должны быть разрешены для применения Министерством здравоохранения СССР.

Шлифовальные станки, работающие с использованием охлаждающей жидкости, должны быть оборудованы групповыми или индивидуальными установками для отсоса вредных аэрозолей из зоны обработки.

3.1.7.* Станки, при работе на которых в воздухе рабочей зоны образуется пыль, концентрация которой превышает предельно допустимую, должны быть оборудованы отсасывающими устройствами.

3.1.8.* Перед пользованием инструментом он должен проработать на холостом ходу с рабочей скоростью следующее время:

круги (включая эльборовые на керамической связке) диаметром до 150 мм - 1 мин., св. 150 до 400 мм - 2 мин., св. 400 мм - 5 мин.;

эльборовые круги на органической и металлических связках - 2 мин.

3.1.9.* При работе ручным шлифовальным и переносным маятниковым инструментом, а также на обдирочных и отрезных станках с ручной подачей рабочая скорость круга не должна превышать 80 м/с.

3.1.10. Рабочая скорость шлифовальных головок, наклеенных на металлические шпильки, на керамической и бакелитовой связках должна быть не более 25 м/с.

3.1.11. Шлифовальные головки, наклеенные на металлические шпильки, не должны иметь биения по периферии более 0,3 мм.

3.1.12. До начала работы шлифовальной машиной защитный кожух должен быть закреплен так, чтобы при вращении круга вручную он не соприкасался с кожухом.

3.1.13. Работать без защитных кожухов допускается на машинах со шлифовальными головками диаметром до 30 мм, наклеенными на металлические шпильки. Применение в этом случае защитных щитков и очков обязательно.

3.1.14. При установке абразивного инструмента на вал пневматической шлифовальной машины посадка должна быть свободной; между кругом и фланцами должны быть эластичные прокладки из картона толщиной 0,5 - 1 мм. После установки и закрепления круга не должно быть его радиального или осевого биения.

3.1.15. Шлифовальные круги, диски и головки на керамической и бакелитовой связках должны подбираться в зависимости от частоты вращения шпинделя и типа машины.

3.1.16.* При выполнении работ по отрезке или прорезке металла ручными электрическими машинами, предназначенными для этих целей, должны применяться круги, соответствующие требованиям ГОСТ 23182-78 "Круги шлифовальные для ручных машин. Технические условия" и паспортным данным на ручные шлифовальные машины.

Выбор марки и диаметра круга для ручной шлифовальной машины производится из условия максимально возможной частоты вращения, соответствующей холостому ходу шлифовальной машины.

3.1.17. Работать боковыми (торцевыми) поверхностями круга, если он не предназначен для этого вида работ, запрещается.

3.1.18. Длинные детали (1 / d >= 8) должны шлифоваться на круглошлифовальных станках с применением люнетов.

3.1.19. При уменьшении диаметра круга вследствие срабатывания частота его вращения может быть увеличена, но без превышения рабочей скорости, допустимой для данного круга.

3.1.20. При работе на одном шпинделе шлифовального станка двумя кругами их диаметры должны отличаться не более чем на 10%.

3.1.21.* Предельно допустимые диаметры сработанных шлифовальных кругов исходным диаметром 6 мм и более должны соответствовать значениям, указанным ниже, мм:

    Вид крепления круга (по ГОСТ 2270-78):
    на шпильке диаметром d               d + 2
    на винте с головкой диаметром d2     d2 + 2
    на шпинделе (оправке) винтом
    с головкой диаметром d2              d2 + 10
    на шпинделе (оправке) фланцами
    диаметром d1 = d2                    d1 + 10
    на переходных фланцах
    диаметром d1 = d2                    d1 (d2) + 20.

Предельно допустимые диаметры сработанных отрезных кругов (в миллиметрах) при закреплении их на шпинделе (оправке) фланцами диаметром d1 = d2 должны соответствовать выражению: d1 (d2) + 2d заготовки + 10.

3.1.22. Затачиваемый предмет должен подводиться к кругу плавно, без ударов; нажимать на круг следует без усилий.

3.1.23. Не допускается тормозить вращающийся круг нажатием на него каким-либо предметом.

3.1.24. Правку кругов необходимо выполнять только правящими инструментами.

3.1.25. Приспособления, применяемые для установки инструмента, должны обеспечивать соосность инструмента со шпинделем станка, а также зажатие сегментов по длине не менее его высоты. Зазор между отверстием круга и посадочным местом должен быть в пределах допусков на диаметр посадочного отверстия по ГОСТ 2424-83 "Круги шлифовальные. Технические условия", ГОСТ 21963-82 "Круги отрезные. Технические условия" и посадок по ГОСТ 2270-78 "Инструмент абразивный. Основные размеры элементов крепления".

Конструкция и материал приспособления для установки инструмента должны обеспечивать надежность крепления инструмента.

3.1.26. При закреплении круга применять насадки на гаечные ключи и ударный инструмент запрещается.

3.1.27. На станках с ручной подачей изделий использовать рычаг для увеличения усилия нажатия обрабатываемых деталей на шлифовальный круг запрещается.

3.1.28. Полировать и шлифовать мелкие детали следует с применением специальных приспособлений и оправок, исключающих возможность ранения рук.

Работать со средними и крупными деталями следует в хлопчатобумажных рукавицах.

3.1.29. При обработке шлифовальными кругами изделий, не закрепленных жестко на станке, необходимо использовать подручники. Подручники должны быть передвижными, их конструкция должна обеспечить установку и закрепление в требуемом положении. У станка с двумя подручниками перемещение их должно быть независимым. Перестановка подручников во время работы запрещается.

Подручники должны иметь площадку достаточного размера для обеспечения устойчивого положения обрабатываемого изделия. Их необходимо устанавливать так, чтобы верхняя точка соприкосновения изделия со шлифовальным кругом находилась выше горизонтальной плоскости, проходящей через центр круга, но не более чем на 10 мм.

Зазор между краем подручника и рабочей поверхностью шлифовального круга должен быть меньше половины толщины шлифуемого изделия, но не более 3 мм.

На краях подручников со стороны шлифовального круга не должно быть выбоин, сколов и других дефектов.

3.1.30. Станки с электромагнитными плитами должны быть оборудованы блокирующими устройствами, останавливающими стол и шлифовальный круг при прекращении подачи электроэнергии на плиту.

3.1.31. При замене электродвигателя шлифовального станка или изменении передаточного отношения привода в паспорте станка должна быть сделана соответствующая запись.

3.1.32.* Абразивный и эльборовый инструмент и элементы его крепления (болты, гайки, фланцы и т.д.) должны быть ограждены защитными кожухами, прочно закрепленными на станке.

Защитные кожухи для шлифовальных кругов, имеющих рабочую скорость до 100 м/с, должны изготовляться сварными из листовой углеродистой конструкционной стали марок ВСт3, ВСт2 по ГОСТ 380-88 "Сталь углеродистая обыкновенного качества. Марки и общие технические требования", стали марок 20, 15 по ГОСТ 1050-74 "Сталь углеродистая качественная. Технические условия" или в виде отливок из стали марок 25Л-II и 35Л-II по ГОСТ 977-88 "Отливки стальные. Общие технические условия".

3.1.33. Форма и толщина стенок защитных кожухов для шлифовальных и отрезных кругов должна соответствовать требованиям ГОСТ 12.3.028-82, для ограждения кругов при работе на ручных пневматических и электрических шлифовальных машинах - по ГОСТ 12634-80 "Машины ручные шлифовальные пневматические. Технические условия", а также по действующим техническим условиям.

3.1.34. Обод и боковые стенки защитного кожуха, изготовляемого из листовой стали, должны свариваться сплошным усиленным швом высотой не менее толщины боковой стенки. Сварной шов должен быть без наплывов и прожогов. Наружные трещины шва и околошовной зоны, несварные кратеры, подрезы и непровары корня шва не допускаются.

В местах вырезов в кожухе под устройства для правки или для других целей его стенки должны быть усилены на толщину стенки. При этом ширина усиления должна быть не менее удвоенной толщины стенки.

3.1.35. Расположение и наибольшие допустимые углы раскрытия защитных кожухов должны соответствовать указанным на рис. 3.1 (рисунки не приводятся).

3.1.36. Для кожухов, не имеющих предохранительных козырьков, угол раскрытия над горизонтальной плоскостью, проходящей через ось шпинделя станка, должен быть не более 30°. При угле раскрытия более 30° необходимо устанавливать передвижные металлические предохранительные козырьки, позволяющие уменьшить зазор между козырьком и кругом при его износе. Конструкция козырьков должна обеспечить их перемещение и закрепление в различных положениях. Ширина передвижного предохранительного козырька должна быть больше расстояния между двумя торцевыми стенками защитного кожуха. Толщина козырька должна быть не меньше толщины цилиндрической части защитного кожуха. Перемещать козырьки можно только после остановки круга.

3.1.37. Зазор между кругом и верхней кромкой раскрытия подвижного кожуха, а также между кругом и предохранительным козырьком должен быть не более 6 мм.

3.1.38. Зазор между боковой стенкой защитного кожуха и фланцами для крепления круга наибольшей высоты, применяемого на данном станке, должен быть в пределах 5 - 10 мм. При работе съемная крышка защитного кожуха должна быть надежно закреплена.

3.1.39.* Круги типов ПР, ПН, К, ЧЦ, ЧК по ГОСТ 2424-83 и сегментные круги для шлифования торцом должны быть ограждены защитными кожухами. Выступающая из кожуха часть инструмента должна быть меньше 50% его высоты, но не более: для кругов ПР, ПН, К, ЧЦ и ЧК - 25 мм, для сегментных кругов - 40 мм.

На зубошлифовальных и других станках, где по характеру работы круг должен выступать более 25 мм, следует предусмотреть дополнительное ограждение рабочей зоны.

3.1.40.* Шлифовальные и заточные станки с горизонтальной осью вращения круга, предназначенные для обработки вручную и без подвода СОЖ (стационарного исполнения, на тумбе и настольные), должны быть оснащены защитным экраном для глаз из безосколочного материала толщиной не менее 3 мм.

Конструкция экрана должна предусматривать переустановку его в соответствии с размером обрабатываемой детали и степенью износа шлифовального круга. Экран по отношению к кругу должен располагаться симметрично, а ширина экрана должна быть больше высоты круга не менее чем на 150 мм. При невозможности использования стационарного защитного экрана должны применяться защитные очки с упрочненными стеклами.

3.1.41. На станках и устройствах, предназначенных для обточки шлифовальных кругов, должны быть установлены защитные приспособления, предохраняющие рабочего от разлетающихся частиц шлифовального круга и правящего инструмента.

3.1.42. Шлифовальные станки с рабочей скоростью круга 60 м/с и более должны иметь дополнительные защитные устройства в виде металлических экранов и ограждений, закрывающих рабочую зону во время шлифования, и щитков, закрывающих открытый участок круга при его отводе.

3.1.43. Механическая прочность кругов должна проверяться на специальных стендах, установленных в помещениях, изолированных от основного производства.

Испытательные стенды следует жестко крепить на фундаменте.

3.1.44. Испытываемый инструмент, установленный на шпинделе стенда, должен быть заключен в камеру, обеспечивающую защиту работающего от осколков круга при его возможном разрыве.

3.1.45.* Испытательный стенд должен быть снабжен указателем частоты вращения шпинделя и иметь блокировку, исключающую включение привода при открытой испытательной камере и открывание камеры без снятия испытательной нагрузки.

Погрешность частоты вращения шпинделя при установке испытательной скорости не должна выходить за пределы +/- 5%.

3.1.46.* Процессы установки и снятия кругов массой более 5 кг должны быть механизированы.

3.1.47. Радиальное биение шпинделя испытательного стенда не должно превышать 0,03 мм. Направление резьбы для крепления круга должно быть обратным направлению вращения шпинделя.

3.1.48. Технический осмотр испытательных стендов должен проводиться не реже 1 раза в 2 мес. с обязательной регистрацией результатов осмотра в "Журнале технического осмотра испытательного стенда" (Приложение 2). Проведение испытаний на неисправном стенде не допускается.

3.1.49. В помещении для испытаний должна быть вывешена инструкция по проведению испытаний.

3. 1.50. При испытаниях запрещается открывать испытательную камеру стенда до полной остановки шпинделя.

3.1.51. Перед испытанием шлифовальные круги должны быть осмотрены. На них не должно быть отслоившегося эльборосодержащего слоя и трещин. Отсутствие трещин в кругах на керамической связке должно быть проверено простукиванием их в подвешенном состоянии деревянным молоточком массой 150 - 200 г. Круг без трещин должен издавать чистый звук.

3.1.52.* Механическая прочность шлифовальных кругов должна контролироваться в соответствии с требованиями табл. 3.1.



Таблица 3.1*



┌────────────────────────────┬─────────┬────────────┬────────────┐
│       Вид инструмента      │Наружный │  Рабочая   │Испытатель- │
│                            │диаметр  │  скорость  │ная скорость│
│                            │инстру-  │инструмента │инструмента │
│                            │мента, мм│ (V ), м/с  │(V ), м/с   │
│                            │         │   р        │  и         │
├────────────────────────────┼─────────┼────────────┼────────────┤
│Шлифовальные круги на кера- │>= 150   │<= 40       │1,5 V       │
│мической и органической     ├─────────┼────────────┤     р      │
│связках, в том числе эльбо- │>= 30    │Св.  40 до 80│            │
│ровые и лепестковые, а также│         ├────────────┼────────────┤
│фибровые шлифовальные диски │         │Св. 80      │1,4 V       │
│                            │         │до 120      │     р      │
├────────────────────────────┼─────────┼────────────┼────────────┤
│Отрезные круги              │>= 250   │<= 120      │1,3 V       │
├────────────────────────────┼─────────┤            │     р      │
│Отрезные круги для ручных   │>= 150   │            │            │
│шлифовальных машин          │         │            │            │
├────────────────────────────┼─────────┼────────────┤            │
│Гибкие полировальные круги  │>= 200   │<= 25       │            │
│на вулканитовой связке      │         │            │            │
└────────────────────────────┴─────────┴────────────┴────────────┘



    Механическая  прочность  эльборовых  кругов  на органической и
металлической  связках  должна  контролироваться  при скорости 1,5
V
 р.

Примечание. Круги типов ПН, ПР, ПНР, ПНВ, К и шарошлифовальные на механическую прочность не испытываются.



3.1.53.* Время вращения инструмента при испытании на механическую прочность должно быть:

для эльборовых кругов диаметром до 150 мм на керамической связке - 1,5 мин., на органической и металлической - 3 мин.;

для эльборовых кругов диаметром свыше 150 мм на керамической связке - 3 мин., на органической и металлической - 5 мин.;

для абразивных кругов диаметром до 150 мм - 3 мин., свыше 150 мм - 5 мин.

    Время  испытания  отсчитывается  с момента набора испытываемым
кругом испытательной скорости (V ).
                                и

3.1.54. Шлифовальные круги (кроме эльборовых), подвергшиеся химической обработке или механической переделке, а также круги, срок хранения которых истек, должны быть повторно испытаны на механическую прочность.

3.1.56. Размеры кругов, одновременно испытываемых на двух концах вала испытательного стенда, должны быть одинаковыми.

3.1.57. Ширина кольцевой прижимной поверхности и высота испытательных фланцев, а также все размеры рабочих фланцев должны соответствовать требованиям ГОСТ 2270-78. Наружный диаметр и ширина кольцевой прижимной поверхности у фланцев, между которыми при испытании находится круг, должны быть одинаковыми. Между фланцами и кругом должны ставиться прокладки из картона, соответствующие требованиям ГОСТ 9347-74 "Картон прокладочный и уплотнительные прокладки из него. Технические условия", или из другого эластичного материала толщиной 0,5 - 1 мм.

Прокладки должны перекрывать всю прижимную поверхность фланцев и равномерно выступать наружу по всей окружности не менее чем на 1 мм. При установке на испытательный стенд шлифовальные круги должны центрироваться.

3.1.58. Для испытания кругов с отверстием диаметром, превышающим диаметр шпинделя испытательного стенда, допускается применять промежуточные втулки наружным диаметром, равным диаметру отверстия круга. Высота посадочной поверхности промежуточной втулки должна быть не менее половины высоты испытываемого круга.

3.1.59. Допускается одновременно испытывать несколько кругов одинаковых размеров, отделенных один от другого промежуточными фланцами такого же диаметра и с такой же кольцевой прижимной поверхностью, как и у основных фланцев, а также прокладками. При разрыве одного или нескольких испытываемых кругов они подлежат замене, а уцелевшие круги испытывают повторно.

3.1.61. Результаты испытания кругов должны записываться в "Журнал испытания абразивного инструмента" (Приложение 3), прошнурованный и скрепленный сургучной печатью. Страницы журнала должны быть пронумерованы.

3.1.62.* Транспортировать абразивные инструменты, шлифовальные материалы и абразивные пасты следует согласно ГОСТ 27595-88 "Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение" в зависимости от их вида, типа и марок в коробках, пакетах, мешках, бочках, ящиках, контейнерах, ящичных поддонах. При транспортировании и погрузочно-разгрузочных работах абразивные инструменты не должны подвергаться резким толчкам, ударам и воздействию влаги. Не должны подвергаться воздействию влаги также и шлифовальные материалы. Перекатка шлифовальных кругов вручную на складах допускается только по полу, покрытому материалами, предотвращающими круги от повреждений.

При транспортировании абразивного инструмента и паст, шлифовальных материалов их следует защищать от воздействия атмосферных осадков, используя для этой цели контейнеры и крытые транспортные средства.

3.1.63.* Абразивные инструменты и пасты, шлифовальные материалы должны храниться в сухих крытых проветриваемых помещениях.

Шлифовальные материалы и инструменты из кубического нитрида бора должны храниться в потребительской таре, а другие шлифовальные материалы, абразивные бруски, шлифовальные головки, абразивные пасты - в потребительской или транспортной таре.

Шлифовальные сегменты типов 1С, 2С, 3С шириной до 150 мм, 5С, 6С, а также типа СП шириной 45 и 60 мм должны храниться в потребительской или транспортной таре. Сегменты остальных типов должны храниться в стопке высотой не более 600 мм.

Полировальные тканевые и кордовые круги должны храниться в транспортной таре не стеллажах на расстоянии не менее 1 м от отопительных приборов.

Фибровые диски должны храниться в упаковке. Упаковку вскрывают только перед их применением.

Способы хранения шлифовальных и отрезных кругов должны соответствовать указанным в табл. 3.2 настоящих Правил. Допускается хранить круги в транспортной таре.



Таблица 3.2*



┌────────────────────┬─────────┬─────────────────────────────────┐
│  Вид, тип круга    │Наружный │    Способ хранения без тары     │
│        <1>         │ диаметр │      (обозначен знаком x)       │
│                    │круга, мм├───────┬───────┬─────────────────┤
│                    │         │В ящике│  На   │Стопкой высотой, │
│                    │         │  или  │ ребре │  мм, не более   │
│                    │         │коробке│       ├─────┬─────┬─────┤
│                    │         │       │       │ 300 │ 600 │1000 │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │До 100   │   x   │   -   │  -  │  x  │  -  │
│типов ПП, ПВ, ПВД,  ├─────────┼───────┼───────┼─────┼─────┼─────┤
│К, ПВК, ПВДК        │Св.  100  │   -   │   x   │  -  │  -  │  x  │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │Все      │   -   │   -   │  -  │  x  │  -  │
│типов 2П, 3П        │диаметры │       │       │     │     │     │
├────────────────────┤         ├───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │         │   -   │   x   │  -  │  x  │  -  │
│типа ПН             │         │       │       │     │     │     │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │До 200   │   -   │   -   │  -  │  x  │  -  │
│типов ЧК, ЧЦ, ПВДС  ├─────────┼───────┼───────┼─────┼─────┼─────┤
│                    │Св. 200  │   -   │   -   │  -  │  -  │  -  │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │Все      │   -   │   -   │  x  │  -  │  -  │
│типов Т, 1Т         │диаметры │       │       │     │     │     │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │До 100   │   x   │   -   │  x  │  -  │  -  │
│типов ПП, ПВ, Д для ├─────────┼───────┼───────┼─────┼─────┼─────┤
│ручных машин        │Св.  100  │   -   │   x   │  -  │  x  │  -  │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Шлифовальные круги  │Все      │   -   │   -   │  x  │  -  │  -  │
│типов 5П, ЧЦ, ЧК для│диаметры │       │       │     │     │     │
│ручных машин        │         │       │       │     │     │     │
├────────────────────┼─────────┼───────┼───────┼─────┼─────┼─────┤
│Отрезные круги      │До 150   │   -   │   -   │  x  │  -  │  -  │
│                    ├─────────┼───────┼───────┼─────┼─────┼─────┤
│                    │Св. 150  │   -   │   -   │  -  │  x  │  -  │
│                    │до 300   │       │       │     │     │     │
│                    ├─────────┼───────┼───────┼─────┼─────┼─────┤
│                    │Св. 300  │   -   │   -   │  -  │  -  │  x  │
└────────────────────┴─────────┴───────┴───────┴─────┴─────┴─────┘



--------------------------------

<1> ПП - прямого профиля, ПВ - с выточкой, ПВД - с двусторонней выточкой, К - кольцевые, ПВК - с конической выточкой, ПВДК - с двусторонней конической выточкой, 2П - с двусторонним коническим профилем, 3П - с коническим профилем, ПН - с запрессованными крепежными элементами, ЧК - чашечные конические, ЧЦ - чашечные цилиндрические, ПВДС - с двусторонней выточкой и ступицей, Т и 1Т - тарельчатые, Д - отрезные, 5П - с опущенным центром.



Абразивные шеверы должны храниться в стопках на стеллажах на расстоянии не менее одного метра от отопительных приборов.

Полировальные тканевые и кордовые круги следует хранить при температуре не ниже плюс 2 °C, абразивные шеверы - не ниже плюс 15 °C.

Твердые абразивные пасты хранят при температуре не выше плюс 25 °C при относительной влажности воздуха до 90%.

Жидкие абразивные пасты хранят при температуре не выше плюс 25 °C.

Эльборовые пасты хранят при температуре не выше плюс 30 °C.

3.1.64.* Гарантийный срок хранения с момента изготовления не должен превышать:

абразивных жидкий паст - 3 мес.;

шлифовальных кругов на бакелитовой и вулканитовой связках, отрезных кругов на бакелитовой связке, брусков и сегментов на бакелитовой связке - 6 мес.;

отрезных кругов на вулканитовой связке, фибровых дисков, шлифовальной шкурки и изделий из нее, полировальных сезалевых кордовых кругов, абразивной твердой и эльборовой паст, абразивных шеверов - 12 мес.

3.1.66. При перевозке кругов в пределах предприятия должно быть исключено их повреждение. Под круги должна быть подложена буферная подушка из упругого материала (резина, пенопласт, войлок и др.). Тележки, предназначенные специально для перевозки кругов, должны быть на рессорах и колесах с резиновыми ободами. Дно и борта тележек должны быть обшиты упругим материалом. При перевозке кругов высота стопок не должна превышать 500 мм. Между кругами диаметром 500 мм и более должны быть проложены амортизирующие прокладки диаметром не менее 1/2 диаметра перевозимых кругов и толщиной не менее 0,5 мм.

Перевозка инструмента вместе с металлическими деталями и изделиями запрещается.

Эльборовый инструмент | НЕВО-Альфа

OOO «НЕВО-Альфа» — эльборовый инструмент оптом.

Эльбор – это одна из модификаций кубического нитрида бора; она также называется «композит 01». Получен он был впервые в 50-х годах прошлого века путем нагревания бора и азота в равных количествах при температуре свыше +1700°С и при высоком давлении – от 8 до 12 гигопаскалей. Получившиеся в результате прозрачные кристаллы желтого цвета оказались ненамного уступающими в твердости алмазу. Заметим, что его твердость превышает твердость «традиционных» абразивов в 4 раза!

Но – обладали целым рядом характеристик, сразу сделавших этот материал незаменимым при обработке твердых сплавов.

Во-первых, эльбор имеет гораздо более высокую температурную устойчивость, чем алмаз; для сравнения эта величина для алмаза составляет 650-700°С, зерна же эльбора начинают заметно окисляться только при 1000-1200°С.
Во-вторых, эльбор обладает высокой химической инертностью: он стоек к кислотам, щелочам, и, что самое главное – к железу. Именно это дает возможность применять эльборовый инструмент там, где алмазный инструмент не годится: там, где алмазный инструмент быстро изнашивается, эльборовый инструмент долго сохраняет свою работоспособность.



Эльборовый инструмент: применение

Как уже упоминалось, эльборовый инструмент долго остается работоспособным в силу того, что эльбор не вступает в реакцию с железом, входящим в состав всех сталей и чугунов. С помощью эльборового инструмента обрабатывают высоколегированные, инструментальные, нержавеющие и другие виды сталей.

Благодаря температурной устойчивости применение эльборового инструмента позволяет производить обработку материалов на высоких скоростях.

Эльборовая шлифовальная головка и шлифовальный эльборовый круг обеспечат чистовое шлифование материалов, обладающих чувствительностью к локальным температурным напряжениям, крупногабаритных прецизионных деталей, деталей сложного профиля (особенно в случаях необходимости получения высокой кромкостойкости).

Режущая пластина эльборовая находит широкое применение в производстве металлорежущего инструмента, бурового инструмента, для резки сплавов высокой твердости; такие пластины применяются для выполнения фрезерных работ.

Приобрести качественный эльборовый инструмент вы можете, обратившись в компанию «Нево-Альфа».

Алмазный и эльборовый (CBN) инструмент WINTER

Уже более чем 160 лет торговая марка WINTER (Германия) имеет заслуженную репутацию производителя высокоточного и высокопроизводительного алмазного и эльборового (суперабразивного*) инструмента.

Компания WINTER входит в состав концерна Saint-Gobain Abrasives (Франция), мирового лидера по производству абразивного инструмента. Многие производители станков комплектуют своё оборудование при продаже кругами и правящим инструментом WINTER (например, такие как WALTER, Schutte, Gleason, Loroch, Schmidt, Rekord, Vollmer, GOCKEL, REFORM).

Широкий спектр стандартных кругов для станков, наиболее распространённых в Европе и России, всегда имеется на складах производителя и в кратчайшие сроки может быть доставлен покупателю. Также завод WINTER выполняет круги под заказ по техническим требованиям заказчика.

Наша компания с привлечением специалистов Saint-Gobain и WINTER осуществляет подбор спецификаций кругов под технологию обработки – клиент сообщает, каким оборудованием и деталью располагает, что надо получить в итоге и мы, в течение 1…3-х дней, даём предложение по кругам, их стоимости и условиям поставки.
Спектр продукции WINTER можно разделить по сферам производства, где его применяют:

• инструмент (производство и заточка)
• автокомпоненты
• электроника
• аэрокосмонавтика
• подшипники
• плоское стекло
• оптические стёкла

Техническая информация WINTER

• Основные рекомендации по применению кругов WINTER
• Основные сведения по алмазным и эльборовым кругам
• Расшифровка спецификаций кругов WINTER
• Параметры кругов
• Профили
• Таблица сопоставления размера зёрен в разных стандартах
• Таблица концентраций зерна

*Суперабразивы – весь спектр абразивного инструмента на основе алмазного и эльборового (CBN) зерна

Основные рекомендации по применению кругов WINTER

• Для шлифовки твёрдого сплава используем круги алмазные
• Для шлифовки быстрорежущей стали (HSS) используем круги эльборовые (CBN)
• Для изготовления инструмента используются круги на органической связке
• Ширина алмазного слоя должна быть меньше, чем ширина шлифуемой поверхности
• Толщина абразивного слоя не влияет на параметры шлифовки и качество получаемой поверхности, но круги с большей толщиной экономически более выгодны
• Размер зерна выбирают крупным насколько допустимо по технологии для получения нужной чистоты поверхности
• Концентрация зерна должна соответствовать типу операции (см. ниже о концентрациях)

Алмазные шлифовальные круги


Эльборовые шлифовальные круги
Из Основного каталога WINTER
Термин "Шлифование" определён в Немецком Промышленном стандарте DIN 8589 как абразивное резание с геометрически неопределёнными режущими краями. Все шлифовальные круги имеющие абразивный слой с алмазами или кубическим нитридом бора (CBN) согласно данному стандарту DIN 8589 являются шлифовальным инструментом. Их режущие края образованы абразивными зёрнами алмаза или CBN.

Шлифовальные алмазные и CBN круги WINTER известны и используются по всему миру. Их репутация, как продукции высшего качества выстроена интенсивными исследованиями и широчайшим опытом в производстве и глубиной знаний в сферах их применения.

Алмазный абразив отличает непревзойдённая твёрдость и износостойкость, поэтому их используют при абразивной обработке твёрдых, хрупких материалов и материалов со стружкой надлома при резании таких как стекло керамика, кварц, ферриты, полупроводниковые материалы, графит, износостойкие нанесённые распылением или сваркой сплавы, пластики армированные стеклом и подобные труднообрабатываемые материалы. В особых случаях алмазный инструмент может быть экономически оправдан при обработке литых сталей и чугуна.

Свойства шлифовальных кругов можно изменять, чтобы они могли обеспечивать как черновое шлифование, так и чистовое и тонкое. Алмазные круги характеризует низкий износ даже при высоких скоростях съёма металла, соответственно с ними можно получать необходимую форму детали, размер и допуска даже для трудно шлифуемых материалов.

Сравнение ценового уровня между обычными абразивами (оксид алюминия и карбид кремния) и алмазными показывает, что алмазные, используемые на соответствующем шлифовальном оборудовании, являются более экономически выгодными при шлифовании спечённых карбидов и труднообрабатываемых материалов.

Охлаждающая жидкость должна использоваться всегда, когда возможно, чтобы достичь высокой скорости съёма материала при сохранении низкого износа алмазного круга.

Кубический нитрид бора (CBN), подобно алмазам, получают методом высокотемпературного синтеза при высоком давлении. Процесс производства круга с CBN абразивом почти аналогичен производству алмазных кругов. CBN является вторым по твёрдости материалом из абразивов, уступая лишь алмазу. По сравнению с алмазом он имеет экономические преимущества при шлифовании чёрных металлов, таких как сталь. По сравнению с обычными абразивами CBN имеет преимущества, особенно в шлифовании трудно обрабатываемых сталей с большим легированием и твёрдостью от 55 HRC и выше, например быстрорежущих и хромистых сталей. CBN круги отличаются значительно меньшим износом, что облегчает достижение требуемого профиля детали и точности размеров. Особое преимущество CBN кругов в шлифовании труднообрабатываемых материалов заключается в том, что они вызывают меньшее повреждение целостности поверхности детали, поэтому инструмент из быстрорежущей стали (HSS), прошлифованный CBN кругами, зачастую имеет более долгий срок службы, чем инструмент, прошлифованный кругом с обычным абразивом.

Данные для заказа – критерии выбора
Данные для заказа
Пример ниже показывает для профиля круга 6A2, какие детали необходимы для полного описания шлифовального круга. Соответствующие данные применимы для всех других профилей круга. Если у Вас есть артикул (многозначный номер, указанный на упаковке или самом круге), то обязательно его укажите в своём заказе.

Пример расшифровки спецификации кругов WINTER


(первый алмазный круг, второй CBN)Зелёным выделено отличие в обозначении этих групп кругов. То, что красным может совпадать.

Отличия в обозначениях алмазного и CBN кругов:

1/ зерна
для алмаза - D54, D64, D126, и др.
для эльбора - B54, B64, B107, B126, и др.

2/ связки
для алмаза –
"K-plus", "K-plus 1412", "W+3060", "Gresso" для органической связки,
"BZ, ST, T и H", "M-plus 789", "VFF VF и VP" для металлической связки,
"S" для гальванической (есть и другие)

для эльбора –
"KSS" для органической связки,
"MSS", "B-MS" для металлической связки,
"VSS" для керамической
"GSS" для гальванической (есть и другие)

3/ концентрации
для алмаза - С75, С100, С125, и др.
для эльбора - V120, V240, V320, и др.

Параметры круга

Материал основы круга и профили основ
Основа круга в большинстве случаев является определяющим фактором статической и динамической прочности круга. В зависимости от типа абразива и желаемых параметров шлифования основа может быть изготовлена из алюминия, композита алюминия со смолой (стандартное решение для кругов на органической связке), различной синтетической смолы, стали или керамического материала. Правильный выбор материала основы позволяет произвести круги с более высокими скоростями резания – их скорость разрушения лежит выше интервала современных методов испытаний для повышенных периферийных скоростей. В экспериментах с CBN кругами была продемонстрирована скорость резания в 200 м/с.

Наиболее важные профили кругов закодированы в Стандарте FEPA для Алмазных и CBN шлифовальных кругов, который был принят ISO как ISO 6104-1979 и DIN как DIN 69800ff. Специфические параметры каждого применения кругов должны быть учтены. Материал основы имеет основное влияние на вибрацию и тепловые характеристики круга; это качественно показано в таблице ниже для кругов на органической связке.

Материал корпусаОбозначениеГашение
вибраций
Отвод теплаМеханическая
прочность
АлюминийAСлабоОчень хорошоОчень хорошо
Композитный
Алюминий/
Синтетическая смола
(стандартный)
нетСреднеУдовлетворительноХорошо
Все синтетические
смолы
ВХорошоСлабоУдовлетворительно
СтальЕСлабоОчень хорошоОчень хорошо
Корпуса, сделанные из композита Алюминий/Синтетическая смола являются компромиссом между различными характеристиками и поэтому стандартны в применении. Если в заказе не указан материал корпуса, то он будет выполнен из композитного материала.
Ширина алмазного слоя (W)
Ширина алмазного слоя влияет не только на экономические показатели, но и на характеристики шлифования.
При шлифовании съём металла идёт в пределах контактной площади А, получаемой пересечением кольца абразивного круга с шириной W и участком детали с высотой h.
В общем случае площадь контакта должна быть как можно меньшей, т.е. ширина кольца алмазного слоя должна стремиться к минимуму.Преимущества малой ширины алмазного слоя:
• Более лёгкое резание
• Лучшее охлаждение
• Свободный отвод стружки
• Проще достичь при обработке прямых углов и ровных поверхностей.

Недостатки малой ширины алмазного слоя:
• Агрессивное шлифование с узким абразивным слоем может привести к тому, что оператор перестанет "чувствовать" поведение круга когда он близок критичным нагрузкам и может повредиться; круг с более широким слоем при этом будет издавать шум или запах или поверхность стальной детали начнёт менять цвет (из-за перегрева)
• Узкий слой даёт более грубую поверхность шлифуемой детали за тоже число проходов и величину поперечной подачи; это можно компенсировать дополнительными проходами на выхаживание с существенно меньшей поперечной подачей



Ширина абразивного слоя всегда должна быть меньше, чем ширина шлифуемой части детали (см. рисунок слева). В противном случае, выступ, образованный в абразивном слое повредит режущие кромки.
В случае ручной операции, широкий слой позволяет оператору лучше контролировать процесс.

Высота абразивного слоя (X)
Более высокий слой является более экономически оправданным, поскольку этот параметр не так существенно влияет на стоимость производства круга. На практике это значит, что круг, имеющий в два раза выше слой, стоит меньше, чем в два раза дороже. Высота слоя, как правило, не оказывает влияния на процесс шлифования.
Специальные размеры
Нестандартные размеры круга могут быть выполнены по специальному заказу, что приедёт к увеличению срока поставки и дополнительным затратам.
Посадочное отверстие (Н)
Круги WINTER производятся в соответствии с квалитетом H6, это обеспечивает оптимальные параметры шлифования сразу же после монтажа круга на станок, при условии точности фланцев с минимумом отклонения от концентричности и параллельности поверхностей.
Размер зерна
Размеры зёрен для алмаза и CBN приведены в таблице ниже. Видно, что Стандарт FEPA одну и ту же систему для обоих типов зёрен. Обозначение зерна отличается – буква D для алмаза и B для CBN, которая ставится перед индексом зерна. Стандарт FEPA для обозначения зёрен по принципу "ячейки сита" (индекс зерна по FEPA показывает, сколько ячеек приходится на один дюйм чтобы просеять в них зерно определённого размера) заканчивается на зерне D 46 и B 46, как на самом мелком. Далее идут "микронные порошки". Стандарт FEPA также существует для микронных размеров, но с обозначением уже по другому принципу, однако WINTER использует свой стандарт с обозначением D 25 … D 0.25 для алмаза и B 30 … B 1 для CBN.
Существует значительная разница между микронными зёрнами и зёрнами с индексами по "ячейки сита". Даже когда данные по распределению зерна одинаковы, допуски для микронных зёрен намного меньше. Это приводит к меньшим скоростям съёма и более однородному и лучшему финишу поверхности детали при работе круга с микронным зерном. Обозначение зерна, введённое FEPA, было одобрено организациями ISO в стандарте ISO 6106-1980 и DIN в стандарте DIN 848 T 1, 1980.

У круга, работающего в правильных условиях шлифования, вершины зёрен должны выступать над поверхностью связки около 1/5…1/3 диаметра зерна; удаление материала шлифуемой детали невозможно с выступанием зёрен меньше этих значений. Следовательно, размер зерна является ограничивающим фактором для скорости поперечной подачи (на врезание) при возвратно-поступательном шлифовании и для величины поперечной подачи при глубинном шлифовании.

На практике это значит: - Избегайте больших скоростей поперечной подачи с мелкозернистыми кругами
- Используйте круги с крупным зерном для чернового шлифования
- Чрезмерно высокие скорости поперечной подачи вызывают ускоренный износ связки, быстро увеличивающий выступание зёрен над связкой. Это ослабляет силы удерживания зерна в абразивном слое круга и их зёрна раньше времени выпадают из связки, что существенно сокращает срок службы круга.

Справедливо следующее утверждение – круг с более крупным зерном, как правило, имеет больший срок службы, причём без дополнительных затрат, поскольку размер зерна не влияет на стоимость круга.

Главное правило выбора размера зерна:
- Не "мелкое, насколько возможно", а " крупное, насколько допустимо"

Выбор размера зерна CBN круга не настолько сильно влияет на качество поверхности обрабатываемой детали как для алмазного зерна. Поэтому для CBN зёрен нет широкого выбора по размеру отдельно для чернового и чистового шлифования, обычно выбирается средний размер зерна, например B 91 … B 151.

Таблица сопоставления стандарта FEPA для алмазных и CBN зёрен и обозначений WINTER для микронных размеров

Международная стандартизация размеров зерна для алмаза и кубического нитрида бора (CBN)
Обозначение по размеру ячейкиМикронные размеры зёрен *)
Алмаз
Стандарт FEPA
маркировка WINTER
CBN
Стандарт FEPA
маркировка WINTER
Алмаз-CBN
Стандарт US
ASTM-E-11-70
Размер ячейки по
ISO 6106 DIN848
Часть 1, 1980
мкм
Алмаз
маркировка
WINTER
CBN
маркировка
WINTER
Для сравнения
размер зерна
мкм
УзкийШирокийУзкийШирокийУзкийШирокий
D 1181D 1181B 1181B 118116/1816/201180/1000D 25 32-52
D 1001B 100118/201000/850D 20 BB 3030-40
D 851D 852B 851B 85220/2520/30850/710D 20 A25-30
D 711B 71125/30710/600D 15 10-25
D 601D 602B 601B 60230/3530/40600/500D 15 C 20-25
D 501B 50135/40500/425D 15 BB 1515-20
D 426D 427B 426B 42740/4540/50425/355D 15 AB 910-15
D 356B 35645/50355/300D 7B 65-10
D 301 B 301 50/60 300/250D 3B 32-5
D 251D 252B 251B 252*60/70 250/212D 1B 11-2
D 213B 21370/80 212/180D 0,7 0,5-1
D 181* B 181* 80/100 180/150D 0,25 < 0,5
D 151* B 151* 100/120 150/125<span">* = зёрна, рекомендованные WINTER

*) Такой же стандарт FEPA существует с обозначениями М63. ..М1.0

FEPA = Европейская федерация Производителей Абразивной продукции

D 126* B 126* 120/140 125/106
D 107* B 107* 140/170 106/90
D 91* B 91* 170/200 90/75
D 76 B 76 200/230 75/63
D 64* B 64* 230/270 63/53
D 54 B 54 270/325 53/45
D 46* B 46* 325/400 45/38

Связки

Удерживающая сила связки определяет характеристики шлифовального круга. Для алмазных или CBN частиц, находящихся в связке, этот параметр важен, поскольку в процессе шлифования они находятся под силовым и температурным воздействием. С другой стороны, связка также должна обеспечивать пространство для удаления стружки. Для различных операций шлифования требуются разные связки:

Органические связки (на основе синтетических смол)
WINTER их обозначает следующим образом:
- “K-plus”, “GRESSO” для алмаза
- “KSS” для CBN.
Органические связки используют при сухом шлифовании и с использованием СОЖ, при ручной и автоматической подаче станка, так как они обладают способностью частично адаптироваться к требуемым параметрам операции шлифования. В основе таких связок лежит фенольные или полиамидные смолы. Их интенсивное исследование и работы по развитию привели к тому, что на данный момент более 50% всех производимых кругов с алмазным и CBN зерном имеют органическую связку.

Металлические связки
WINTER их обозначает следующим образом:
- “BZ, ST, T и H” / “M-plus 789” / “VFF, VF и VP” для алмаза
- “MSS” / “B-MC” для CBN.
Металлические связки наиболее распространены на основе бронзы (BZ и ST), и в особых случаях твердосплавные связки (T + H). Связки D-MC и B-MC подобны бронзовым связкам, но в отличие от остальных металлических связок их можно профилировать дроблением. Круги со связкой VFF используют в основном для шлифовки поликристаллического алмаза. Металлические связки обеспечивают высокий срок службы круга, но существенно проигрывают органическим связкам по скорости съёма материала детали. Исключением являются связки D- и B-MC.

Гальванические связки
WINTER их обозначает так:
- “S” для алмаза
- “GSS” для CBN
Связывание одиночного слоя абразивных зёрен с телом корпуса круга происходит в процессе гальванического нанесения слоя металла. Частицы зёрен могут выступать из связки на 30…50% от их диаметра, в зависимости от толщины гальванического покрытия.

Керамические связки
WINTER обозначение:
- “VSS” для CBN
Этот наименее распространённый вид связок подходит для материалов, образующих длинную стружку ввиду их пористости, используется только для CBN кругов при шлифовке определённых видов сталей с использованием СОЖ.

Связки на органической и керамической основе имеют диапазон твёрдостей. В рамках одного типа (названия) связки доступно несколько твёрдостей, это сделано для более точного соответствия круга конкретным условиям шлифования. Индекс твёрдости характеризует поведение круга или эффективную твёрдость шлифовального круга, другими словами, это характеристика сил резания и температур эксплуатации круга при шлифовке, но не характеристика поверхности круга сопротивления к проникновению

Основные закономерности изменения параметра твёрдости для разных связок
Характеристики связки
 Мягче связкаТвёрже связка
РезаниеСвободноеМенее агрессивное
Скорость съёмаВышеНиже
Давление шлифованияНижеВыше
Коэффициент шлифованияНижеВыше
Срок службы кругаКорочеДольше
Температура шлифованияНижеВыше
Критерии выбора связки
 Мягче связка
лучше, когда:
Твёрже связка
лучше, когда:
Ширина шлифуемой частиШирокаяУзкая
Размер зернаМелкоеКрупное
Твёрдость деталиТвёржеМягче
с СОЖ/ без СОЖбез СОЖс СОЖ
Другие критерииКорочеДольше
Температура шлифованияЧувствительность
детали
к перегреву
Высокие
требования по
допускам
Износ связки и эффект самозатачивания
Частицы абразивного зерна не выступают из связки сразу после производства круга, за исключением кругов на гальванической связке. Выступающие зёрна абразива появляются в ходе дополнительного процесса обработки круга, когда связка вырабатывается. Как правило, это достигается правкой кругом с зерном из карбида кремния.

Шлифовальный слой нового круга (состояние при поставке)
После правки частицы абразива выступают над поверхностью связки примерно на 20…30% их диаметра. Такое выступание позволяет им внедряться в материал детали и начать шлифовать. Круги с гальваническим покрытием производятся таким образом, чтобы связка, фиксирующая зёрна к корпусу круга оставляла их на 30…50% свободными. Эти круги сразу готовы к шлифованию деталей.

Износ связки в процессе работы, эффект самозатачивания
Круг может работать непрерывно, без правки, если абразивные зёрна и связка изнашиваются равномерно, это происходит, когда спецификация круга подобрана правильно (размер зерна – связка – концентрация) и верно выбраны режимы шлифования. Такое шлифование сопровождается эффектом самозатачивания. Он может быть описан как процесс, при котором круг непрерывно обновляется сам и освобождается от частиц, которые уже не могут резать. Самозатачивание обусловлено вырыванием частиц связки круга деталью в процессе шлифовки, что приводит к обнажению острые краёв новых зёрен, так что круг остаётся в состоянии свободного резания.

Шлифовальный круг с плохим эффектом самозатачивания
Недостаточный износ связки или чрезмерное осыпание зерна из абразивного слоя круга делает круг "тупым", зёрна недостаточно выступают над связкой или не выступают совсем. Это вызывает торможение, следы вибраций, термическую и механическую перегрузку с соответствующими повреждениями круга и детали.
И, наоборот, излишне агрессивный круг имеет слишком сильный износ связки. Круг изнашивается очень быстро и не экономичен.

Исключение: однослойные круги с гальванической связкой
На кругах с гальванической связкой, имеющих один слой, зёрна выступают над связкой в различной степени, в пределах их размеров, интервалов распределения и в зависимости от случайного расположения на корпусе круга. Такие новые круги имеют очень агрессивные характеристики шлифования, но они уменьшаются в процессе работы с естественным износом. Говорить об эффекте самозатачивания для них не приходится, так как новых частиц по мере износа связки не появляется.
Для многослойных кругов характер износа аналогичен кругам со спечённой металлической связкой и эффект самозатачивания возможет.

Заключение
Оптимальной связкой является та, которая обеспечивает корректные характеристики износа, а не более износостойкая. Можно сказать, что круг с неизнашивающейся связкой не может сохранять способность к шлифованию детали.

Концентрация зерна

АлмазВес
карат/см3
С 502.2
С 753.3
С 1004.4
С 1255.5
CBNВес
карат/см3
V1202. 09
V1803.13
V2404.18
V3005.22
Значение концентрации определяет пропорцию алмаза или CBN в абразивном слое круга. Основное правило выбора соответствующей концентрации – более высокие концентрации для малой зоны контакта при шлифовке и более крупных зёрен, низкие концентрации при большой площади контакта со шлифуемой деталью и мелком зерне.
Основное значение концентрации C100 для алмаза означает, что каждый см3 слоя абразива содержит 4.4 карата алмазного зерна (1 карат=0.2 грамма), что соответствует 25% объёма.
Для CBN кругов основное значение концентрации V240 означает, что 24% слоя абразива занимает CBN зерно.
Эти значения концентраций не применимы для кругов с гальваническим покрытием.

Концентрация – это один из наиболее важных параметров круга. Он определяет скорость удаления материала детали (производительность операции) и срок службы круга, а также влияет на форму и точность размеров шлифуемой детали. Однако, это не означает, что более высокая концентрация более эффективна для любой операции шлифования, значение концентрации должно соответствовать другим параметрам круга, оборудованию и параметрам операции шлифования.
Чем выше концентрация, тем выше цена круга.

Основные критерии для выбора концентрации зерна:

Высокие концентрации C100…C125 / V240…V300 когда есть:
- высокие требования к точности профиля и стабильности края круга
- малая ширина алмазного слоя
- твёрдость связки высокая
- грубое зерно
- глубинное шлифование

Стандартные концентрации C50…C75 / V120…V180 когда:
- прямой профиль круга для плоского и круглого шлифования
- чашечный круг, например для заточки инструмента
- большая ширина алмазного слоя
- мягкая связка
- мелкое зерно

Низкие концентрации C25…C38 / V90…V120:
- чашечный круг с очень большой шириной алмазного слоя
- круг со сверхмелким зерном

Что такое электромуфтовые фитинги?

Электросварные фитинги используются для соединения труб из полиэтилена высокой плотности и других пластиковых труб, по которым проходят жидкости. Доступны фитинги различных размеров. Трубы легко собираются с арматурой. Направление труб можно изменить или их концы можно закрыть. Он монтируется вместе с помощью аппарата для электромуфтовой сварки.

На сегодняшний день самым надежным методом соединения пластиковых труб является электромуфтовая сварка. Среди электромуфтовой арматуры; есть EF 90 ͦ, EF CAP, EF COUPLER HDPE 100+, EF ELBOW 90 ͦ, EF REDUCED TEE 90 ͦ, EF REDUCER, EF SERVICE TE 360 ͦ, EF TAPPING TEE 360 и EF SADDLE HDPE 100+.Благодаря этой арматуре можно безопасно перекачивать газ и воду.

Электросварочное оборудование

Некоторое оборудование требуется для электросварки методом электросварки. Это оборудование следует подготовить перед сваркой. Таким образом, сварочный процесс не будет прерван. Оборудование для электромуфтовой сварки включает в себя скребок, измерительный инструмент, маркер, режущий инструмент, аппарат для электромуфтовой сварки и зажимы.

Сварочный скребок, входящий в комплект оборудования, используется для удаления масла и грязи, образующихся в трубах. Измерительный прибор помогает точно измерить трубы. Маркер определяет стыки труб. Обеспечьте правильную обрезку устьев труб с помощью режущего инструмента. Электросварочный аппарат - это самое основное оборудование всего сварочного процесса. Работает с компьютерной поддержкой. Зажимы предотвращают напряжение между трубами во время сварки.

Процесс электромуфтовой сварки

Электрофузионные фитинги используются для соединения труб из ПНД. Две трубы одинакового диаметра соединены с фитингами для подачи жидкости.Горловины соединяемых труб перед сваркой должны быть гладкими. Если конец трубы не прямой, его следует обрезать. Перед сваркой необходимо убедиться, что оборудование надежное и качественное.

Электромуфтовая сварка выполняется легко и быстро. Во-первых, очищаются трубы. Стыки выполняются путем приложения натяжения к трубам. После завершения процесса трубам дают остыть. Для человека, который будет выполнять электромуфту, достаточно короткого обучения.

Фитинги электромуфтовые полностью удовлетворяют потребности ведущих компаний. Легко наносится и имеет высокую скорость сварки. Этот метод не ограничивает трубную муфту из полиэтилена высокой плотности. Доступный по цене аппарат для электромуфтовой сварки имеет преимущество благодаря своей легкости.

Аппарат для электромуфтовой сварки

Генератор необходим для работы аппарата для электромуфтовой сварки. Для работы генератора он должен быть заполнен топливом. После подключения сварочного аппарата к генератору его подключают к электромуфтовой арматуре.Подается напряжение и выполняется сварка. Правильное время нагрева указано в штрих-кодах на фитингах. При нагревании следует учитывать штрих-коды. Таким образом можно выполнить безопасную сварку. После того, как нагрев арматуры завершен, кабели электромуфтовой машины удаляются.

Трубы из ПНД и электромуфты

Трубы из ПНД, сырьем для которых является пластик, являются наиболее предпочтительным типом труб при транспортировке газа и воды. Он имеет высокую молекулярную массу и устойчив к ударам.Следовательно, невозможно повредить проходящие через него жидкости. Трубы ПНД можно транспортировать куда угодно по доступной цене и легко. Электросварные фитинги из ПНД помогают удлинить трубы или изменить их направление. Трубы сочетаются с электромуфтовой арматурой.

Фитинги для электромуфтового газа

Сегодня электромуфтовые фитинги используются для обеспечения надежного газового потока. Электромуфтовая газовая арматура исключает риск утечки. Подача газа может быть достигнута с помощью электромуфтовой арматуры под разными углами даже на неровном полу.

Газ, используемый во многих областях, занимает важное место в нашей жизни. Использование газа увеличивается день ото дня. Очень важно безопасно транспортировать газ, который широко используется в индивидуальной или промышленной сфере. Для этого трубы и фасонные части должны быть надежными и качественными.

Фитинги для электромуфтовой воды

Industries предпочитает гибкие и легкие трубы для водного транспорта. Трубы HDPE с этими характеристиками могут использоваться во многих областях.Трубы ПНД устойчивы к высокому давлению. На них не влияет вода и влага. Следовательно, они могут легко сохранить воду, которая проходит по трубе. Их легко комбинировать с электромуфтовой арматурой. Поскольку электрофузионные фитинги регулируются, перенос воды обеспечивается легко.

Цены на электромуфты

Цены на электромуфтовые фитинги , используемые для соединения труб ПНД, различаются. Фитинги имеют форму этажей, на которых расположены трубы.Есть много компаний, производящих фурнитуру. При выборе компании необходимо обращать внимание на качество продукции, производимой компанией. С надежной компанией можно без проблем работать. Качественная и долговечная фурнитура экономична.

Чистовое хонингование борными ножами отверстий фрикционных деталей из износостойких высоколегированных композитов на основе никеля для печатных машин

Журнал : Наукови вести НТУУ КПИ (Том 19, вып.6)

Дата публикации : 2016-12-27

Авторы : Анатолий Павлович Гавриш; Татьяна А. Ройк; Петр Олегович Киричок; Ольга Ивановна Гмилярчук; Елена С. Хлус;

Страница : 42-50

Ключевые слова : Новые композитные материалы; Хонингование; Эльбор; Hones; Шероховатость поверхности; Производительность; Параметры резки;

Источник : Скачать Найти в : Google Scholar

Аннотация

Справочная информация.Исследован технологический процесс чистовой доводки отверстий деталей из износостойких композиционных материалов, синтезированных на основе утилизированных и регенерированных отходов производства из никелевых сплавов ХН55ВМТКЮ, ХН50ВТФКЮ ЭП975 с добавками твердой смазки СаF2. Задача. Целью работы является экспериментальное исследование процессов финишной обработки тонких поверхностей хонингованием эльборхонами поверхностей отверстий фрикционных деталей печатных машин и, в первую очередь, влияния состава абразивного инструмента, режимов резания. , конструктивных элементов хонинговальной головки по шероховатости, качеству, точности опорных поверхностей из новых композиционных материалов на никелевой основе, а также по характеристикам удельной производительности, съема эльбора и технологической себестоимости операции хонингования.Методы. Обработка поверхности деталей печатных машин из износостойких композиционных материалов на никелевой основе с финишным тонким хонингованием на хонинговальных станках с хонингованием на керамических связках и применением режимов тонкого резания. Результаты. Показано, что зернистость, материал зернистого инструмента и свойства связки эльборов для операций хонингования деталей из композиционных материалов на основе никеля существенно влияют на параметры шероховатости поверхности, точность поверхностей, удельную производительность, вынос эльбора и др. технологическая себестоимость процесса.Наилучшими показателями шероховатости поверхности, точности обработки поверхности, производительности, удельных затрат эльбора удовлетворяют хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные хонинговальные (ЛО) 7? 14 мкм на керамической связке (Т1? Т2). Показаны преимущества обработки поверхности хонинговальных станков при хонинговании различных деталей печатных машин. Выводы. Показано, что качество поверхностей трения из новых композиционных материалов на основе никеля, а также экономические факторы технологического процесса обработки (производительность, съем, стоимость технологической операции) существенно зависят от структуры эльборонов (зернистость, бонд) и режимы резания.Разработаны рекомендации по производству.

Последнее изменение: 2017-01-23 17:46:36

10 лучших песен Elbow

После краха расцвета брит-попа 90-х наступил период фрагментации. К середине следующего десятилетия появится новое поколение грубых, склонных к панку британских рок-групп разного качества, от Kasabian до Libertines, от Kaiser Chiefs до Arctic Monkeys. До этого, однако, был момент, когда электроника позиционировалась как абсолютное будущее, и рок-группы, которые возникли сразу после суперзвезд Blur, Oasis и Pulp, были совершенно другой породы.Произошедшая почти прямо из Radiohead (по крайней мере, как казалось), это была группа артистов, которые отдавали предпочтение гимным мелодиям поверх атмосферных и промокших от дождя инструментов, обращая свою поп-чувствительность в угнетенную медитативность.

Из этих групп самой известной, очевидно, является Coldplay - группа, которая прошла путь от открытого (и в то же время эффективного) грабежа Radiohead до единственного артиста в этой среде, добившегося международного успеха, прежде чем они превратились в настоящих музыкантов. поп-бегемот почти полностью оторвался от обстоятельств, которые их породили.Были и другие, такие культовые, как Трэвис и Голубь. И был Elbow, группа могла пойти любым путем: следовать за своей музой в более темные и странные уголки по примеру Radiohead или смягчить грани для поглощения в стиле Coldplay.

Если и был хоть один момент, когда Elbow могли совершить такой скачок, когда они смогли подняться в Штаты, так это было 10 лет назад в минувшие выходные, когда в Америке вышел их четвертый альбом The Seldom Seen Kid .

Есть целая история групп из эпохи брит-попа и пост-брит-попа, которые достигли огромной известности или, по крайней мере, существенного успеха в своей родной стране, оставаясь при этом нишевым инди-концерном в Штатах, если это так.Это относится к таким именам, как Pulp, которые в ретроспективе кажутся крупнее благодаря Интернету, или Verve, которые здесь воспринимаются как одно- или двухразовые чудеса. Это также верно и для множества других имен, к которым тяготели бы только мы, англофилы, слушатели, например Manic Street Preachers, Super Furry Animals или Supergrass.

Одна из причин, по которой Radiohead стали всемирно известными, заключается в том, что они были талантливыми людьми, которые не могли быть ограничены какой-либо одной сценой или страной. Одна из причин, по которой у Coldplay появился кроссовер поп-музыки, заключается в том, что они не были слишком сложными или исключительно британскими.Вы посмотрите на группу, подобную Elbow, в сравнении, и даже в тот момент, когда они могли бы перейти друг к другу, они, возможно, не соответствуют своему времени и месту. Они казались (и в основном выглядели) усталыми от жизни и пожилыми людьми, которым было за 20. Они родом из Манчестера, и у них хватило акцента, чтобы доказать это. От их пустого однословного имени до их любви к британской терминологии и сленгу в своих текстах, они полностью принадлежали британскому року конца века, из которого они произошли.

На их предыдущем альбоме " Leaders Of The Free World " 2005 года группа Elbow стала более прямолинейной.Их первые два - Asleep In The Back 2001 года и Cast Of Thousands 2003 года - твердо придерживались этой пост-брит-поповой модели, предлагая множество мрачных и эмоциональных материалов, некоторые из которых до сих пор считаются их лучшими работами. Leaders , по сравнению с этим, казался шагом назад: были еще такие достижения, как раскаянный «My Very Best», но это был альбом, в котором Elbow потеряли тайну своей ранней работы в пользу более анонимной, подавленной. средний брит-рок звук.

«Редко увиденный ребенок» был чем-то вроде одновременного исправления курса и расширения этого альбома. Он сохранил доступность Leaders , в то же время вернув песенное мастерство своих предшественников, объединив их в витиеватый и плотный звук, который, возможно, казался очень британским, но при этом мог ощущаться частью эпохи барокко в стиле камерной поп-музыки, переживаемой американским инди. . В нем были зацепки, в нем было искусство, в нем были необычные, но запоминающиеся тексты, и в нем было много моментов совершенно поразительной красоты.

Группа была вознаграждена за это: в то время как Asleep In The Back удостоились номинации на престижную премию Mercury Prize, на этот раз они забрали награду домой. Но на альбоме также были две песни, которые впоследствии стали наиболее близкими вещами, которые были у Elbow в области кроссовера в стиле Coldplay. «Основание для развода» было пыхтящим, покачивающимся рокером с риффом ушного червя; «One Day Like This» был чрезвычайно обширным оркестровым рок-опусом. Оба, по-своему, были главными объектами синхронизации для рекламы, спортивных мероприятий, трейлеров к фильмам и тому подобного.И оба появлялись в этих контекстах, постепенно становясь самыми популярными песнями Elbow. Каждый трек также принес группе победы на конкурсе Ivor Novello Awards в 2009 году - трофей, на который они только что были снова номинированы за сингл Little Fictions «Magnificent (She Says)».

Было бы ошибкой сводить The Seldom Seen Kid только к его хвалебным отзывам в то время или к этим двум известным трекам. Возможно, это по-прежнему лучший альбом группы. Но это также решающий поворотный момент, который находится прямо в центре их дискографии на данный момент, с тех пор, как в прошлом году Little Fictions позволили им записать семь полноформатных альбомов.После этого объем и охват Elbow никогда не вернутся к поистине внутренним и темным местам их первых двух альбомов, и в некотором смысле последующие релизы часто, казалось, повторяли то, что сработало на The Seldom Seen Kid (большая часть его 2011 г. продолжение Build A Rocket Boys! и хороший кусок из Little Fictions ), либо активно отходя от шаблона этой коллекции ( The Take Off And Landing Of Everything 2014 года, который сделал фактически жестом в сторону первоначальной эстетики Elbow, но не отказываясь от их новоявленных чувств).

«Редко увиденный ребенок» - это на самом деле то место, где «Локоть» превратился в «Локоть» в прямом смысле слова: некоторые из основополагающих аспектов их личности играют роль в этих ранних песнях, но есть другое звучание, к которому они привыкли по мере взросления. Конечно, наверное, где-то там все еще есть любовь к Radiohead. Но локоть, который мы узнали, предназначен для более грандиозных мазков, для чувств, которые варьируются от тоски до ностальгии до задумчивости, и всегда в самом серьезном и честном тоне.

Несмотря на все это, я могу почти гарантировать, что в тот день в апреле 2008 года я был единственным подростком в Уилкс-Барре, штат Пенсильвания, который был взволнован выходом Редко увиденный ребенок , единственным, кто потрудился пойти в в музыкальный магазин - потому что я все еще этим занимался - чтобы купить компакт-диск и провести остаток дня, разъезжая по нему, впитывая его.И после этого, возможно, еще несколько американцев обратили на это внимание, но критически или коммерчески оказаться в центре повествования все равно в какой-то степени уклониться от «Локтя». Они заполняют арены на своей родине; они играют в больших клубах в городах Америки.

Это всегда казалось странным, учитывая, что Elbow часто чувствовал себя поколением Англии, параллельным National, группой, которая могла терпеливо расширять свой охват. Оба не торопились, начав на плодородной, но более производной территории, прежде чем сделать несколько альбомов, теперь (на самом деле) среднего возраста и сморщенных и парадоксальным образом способных передать конкретный опыт слушателям, только что достигнув совершеннолетия.Оба разделяют пристальное внимание к лирическому содержанию, временами умозрительному, а временами откровенно конфессиональному. Обе группы полагаются на прогрессивные и тщательно выстроенные структуры песен, опирающиеся на маловероятные влияния и дополненные струнными и рожковыми инструментами. В обоих случаях эти качества заставляют скептиков списывать их на «скучные», в то время как они вызывают обожание у фанатов, которые вместо этого находят сложность.

Одно место, где эти двое уходят, очевидно, - это родословные, в которых они работают. С первых дней своего существования после Radiohead, Elbow охватил палитру, в которой было место для дымчатых поп-музыки и арт-роковых наклонностей Питера Гэбриэла, для странных странностей Talk Talk. и более поздние альбомы, полные приключений, для отчаянного романтизма Голубого Нила и открытости U2.

На протяжении всего времени у Elbow’s была музыкальность, которая позволяла им цитировать такие зловещие имена, а также преобразовывать эти сигналы в свою собственную личность. Но настоящей соединительной тканью, настоящим сосудом для воздействия группы, всегда был фронтмен Гай Гарви и его богатый голос, который, в первую очередь благодаря Габриэлю, казался почти неуместным по сравнению с его сверстниками. Он редкий фронтмен, который, казалось, с самого начала обладал некоторой врожденной мудростью - этот голос был выразительным, , пропитанным виски и испещренным сигаретами, только усиливаясь по мере того, как много других мест и людей он узнал за эти годы.

И это, по сути, стало торговой маркой Elbow в их творчестве: это группа, которая умеет брать довольно гигантский холст и заполнять его проблесками персонажей и мест, второстепенных и важных взаимодействий, которые охватывают главы человеческой жизни. жизнь. Часто они оглядываются и с любовью что-то вспоминают. Часто они оглядываются назад и оплакивают потерю. Часто они смотрят на то, как все эти вещи смешиваются в настоящем, как части головоломки начинают становиться на свои места, даже когда коллекция этих частей становится головокружительно большой.Кажется, что они больше не вписываются ни в одну музыкальную традицию, но традиция, в которую они вписываются, - это традиция меланхоличных, но теплых носителей своего рода ностальгии - не по определенной эпохе или звуку, а по той, которая возвращает вас назад. и заканчивает саундтреком к различным главам вашей собственной жизни.

Такие группы не всегда могут быть созданы для глобального господства. В Elbow есть что-то такое, что, даже когда они позволяют этим песням разливаться по толпе на аренах у себя на родине, кажется, что они лучше подходят для самых обширных, небрежных бесед в пабе с очень старыми друзьями.Они предлагают песни, которые проникают в вашу жизнь, которые сами начинают чувствовать себя старыми друзьями.

Следовательно, есть около 20 или 30 других песен, которые я мог бы выбрать для этого списка. Конечным результатом, по общему признанию, является несколько своеобразный взгляд на их карьеру: взгляд на различные направления их написания песен, представленных некоторыми из их ключевых, самых любимых песен и несколькими глубоко вырезанными личными фаворитами. Будь то моменты, когда Elbow тянется к большим эмоциям, универсальности, или моменты, когда они рассказывают историю ближе к дому, их музыка вызывает именно это - глубоко личное отношение к своей работе.И в этом смысле эти 10 - хорошее место для начала.

10. «Основания для развода» (из

Редкий ребенок , 2008)

Исторически сложилось так, что рокеры - это не то, что у Elbow получается лучше всего, и не то, что они пытаются делать слишком часто. Да, у них есть песни, которые движутся вперед или постепенно превращаются в выразительные катарсы. Но прямолинейный номер, основанный на риффах? Для них это необычно, поэтому странно то, что «Grounds For Divorce» остается одной из их самых узнаваемых песен для непосвященных, и поклонники могут ожидать ее ближе к концу любого сет-листа.

То, что - это , здесь принято, так это то, что «Основание для развода» - это застольная песня, не только из-за ее припева, или типичной фразы Гарви: «В моем районе есть дыра / Вниз, который в последнее время / Я не могу помочь. but fall », каким-то образом искажаясь в линию перед припевом, но потому что это похоже на изображение циклов, самоуничтожения или абсолютной апатии, переходящих в этот густой змеиный рифф. И если был момент, когда Elbow захотелось написать песню в стиле рок-рифф, что ж, они определенно доказали, что могут принести для нее чертовски незабываемый рифф.

(Как бы то ни было, претенденты на это место включали две другие несколько нехарактерные песни в великой схеме карьеры Элбоу. Одной из них была навязчивая «Brave New Shave», сторона B к столь же превосходному высокотемповому номеру «Fallen Angel». из Cast Of Thousands , но эта песня недоступна ни на YouTube, ни на Spotify. Вам все равно стоит ее поискать. Другой был «Forget Myself», симпатичный гимн британского рока из самого слабого альбома Elbow.)

9.«Кости тебя» (из

Редкие дети , 2008)

Одна из причин, по которой Редко увиденный ребенок по-прежнему вырисовывается в каталоге Elbow, заключается в том, что он почти идеален спереди назад. (Одно изменение в жанре фан-фантастики, которое я бы сделал: группе следовало отказаться от «Аудитории с Папой» в пользу меняющего форму и интересного «Отель Стамбул» в качестве тотемной центральной части альбома.) , размышления на протяжении всего альбома от «Mirrorball» до «The Loneliness Of A Tower Crane Driver» и «Some Riot.Моя любимая песня «Weather To Fly» - с жалобным вопросом: «У нас есть время в нашей жизни?» - приблизился к статусу заявления о миссии для Редко увиденный ребенок . Но мало кто чувствовал такую ​​миссию, как «The Bones Of You».

«Я пять лет назад / и в трех тысячах миль отсюда», - поет Гарви на протяжении всей песни «The Bones Of You». Это идеальная литания Локтя, отображающая расстояние от друзей и близких, присущее жизни путешественника, а также суммирующая пространство над головой, которое часто любит занимать Гарви.Так жить, играть музыку и заводить дружбу по всему миру - это похоже на сон, это похоже на вену для письма, которую вы никогда не сможете полностью задействовать. И это , это , но при этом остается мало места для обработки и размещения большей части. Многие тексты песен Гарви намекают на это, но немногие сделали это так просто. Окружение в «Кости тебя» так же великолепно и заманчиво, как и в любом другом созданном Локтевом, но Гарви идет по нему, его разум убегает в другое место, пытаясь контекстуализировать его.

8. «K2» (из

Little Fictions , 2017)

К тому времени, когда вы дойдете до Little Fictions , то отставание в памяти, которое всегда кипит в сочинениях Гарви, становится все более и более переполненным. Это проявляется в таких песнях, как «All Disco» или «Gentle Storm», где ведущий и бэк-вокал обтекают друг друга, как разные фазы вашей жизни в разговоре друг с другом, а тонкие ударные фоны пытаются найти способ протолкнуть его все время. в будущее. Из всего, что было на этом альбоме, «K2» был ярким событием последних лет Elbow.

Одним из менее удачных ответвлений успеха The Seldom Seen Kid было то, что Elbow время от времени пытались воссоздать те песни о стремлении к небу, и, если для них нет нужного импульса, они могут начать чувствовать себя немного уравновешенными. «К2» - это не так. Это непоколебимая, но неуловимая мечтательность, убаюкивающая вас с самого начала. Самая заметная расцветка здесь - это то, как голос Гарви отражается эхом, но не в ногу с основной вокальной мелодией, как будто его мысли и воспоминания возвращаются к нему беспорядочно, бессмысленно.Песня кажется устойчивым, постоянным распутыванием, куплетом и припевом, сливающимися вместе, когда человек позволяет себе погрузиться в потоки прошлого. В данном случае, однако, мягкость служит определенной цели: «K2 ″ менее огорчен или вызывает ностальгию, чем другие разы, когда Локоть путешествовал в этом пространстве, вместо этого он превращается в своего рода захватывающий, сказочный узор, как воспоминания, как желанные, так и нежелательные, нахлынувшие непрошеным потоком. но неизбежно.

7. «Пуговицы и молнии» (от

тысяч , 2003)

Если бы вы оценили альбомы Elbow сегодня, Cast Of Thousands по-прежнему находились бы в верхней части.Он продолжает атмосферу серого неба их дебюта, но убирает часть мрака, обостряя написание песен, не теряя проблесков экспериментальных текстур. В результате это одна из их самых сильных коллекций с точки зрения полного путешествия, что также затрудняет извлечение из них основных моментов. Вы могли бы согласиться с мировым стремлением к «Мотелю беглецов», банальным плачем «Not A Job» или расплывчатым «Падшим ангелом». Эти песни часто делают совершенно разные вещи, чем их аналоги, и все же в разговоре все это чувствуется, один трек всегда вытекает и идеально настраивает своих соседей.

Но есть якобы тихая запись, которая всегда находила самый сильный отклик. "Buttons And Zips", появившаяся на финальном этапе своего существования, представляет собой сдержанный и полузакрытый тип воспоминаний, подобный туманным мечтам или каталогу событий, которые казались титаническими в тот момент, которые сейчас пересказываются все это время позже, сразу после время закрытия, поскольку солнце грозит взойти в другой день, что уводит вас на шаг дальше от сказок, которые выливаются из ваших уст.

Сродни «Первым большим выходным» Arab Strap, «Пуговицы и молнии» - это прозаичный, но задумчивый документ о молодости, потерянной для быстро уходящих лет.Теоретически она тратится немного меньше, чем эта песня, и ее темп меняется соответственно. Вместо того, чтобы спешить, пытаясь вернуть максимумы тех дней, «Buttons And Zips» шагает вперед, отбрасывая имена людей, которых вы не знаете, делая что-то в местах, которых вы не знаете. Это гипер-личное, но в своем роде гипер-связное: сквозь дымку «Кнопок и молний» вы можете услышать это, этот звук того времени, когда каждая минута в вашей жизни и жизни ваших друзей казалась переписать весь мир.

6. «Fly Boy Blue / Lunette» (из

Взлет и посадка всего, , 2014)

«Fly Boy Blue / Lunette» - это на самом деле две песни, сшитые вместе, но ни одна из них не может существовать без другой. Первый - это скучное и изможденное впечатление Битлз, дополненное резкими возгласами искаженной гитары и гортанной меди. Если Гарви был пять лет назад в трех тысячах миль от вас в «Кости из вас», то «Fly Boy Blue» вспоминает еще несколько лет и еще несколько тысяч миль спустя, глубоко в тумане жизни, проведенной в движении.Пока все хорошо, но для Elbow ничего особенного.

Дело в том, что «Fly Boy Blue» готовит почву для «Lunette», одного из самых редких и наиболее трогательных произведений в каталоге Elbow, в котором Гарви выходит за рамки воспоминаний и ностальгии и начинает считаться с тем, что вообще это дает то, к чему все это на самом деле ведет. Как только песня врезается в «Люнет», это в основном средство для монолога Гарви, задумчиво разворачивающегося, пока он размышляет о самоуничтожении, изменении вашей жизни, а не изменении вашей жизни, давая понять, что, возможно, это просто человек, которым вы являетесь. .Это одна из тех песен, в которых талант Гарви как певца и талант как писатель прекрасно сочетаются друг с другом. «Что можно сказать о выкуренных сигаретах / Подсказка для шутки или отметка на часах», - начинает он, позже добавляя: «Как бы извращенно это ни звучало / я иногда верю / Кончик моих губ просто напоминает мне дышать. ” Тогда есть эта строфа:

Я достигаю возраста, когда принимаются решения относительно жизни и печени
И я уверен, последняя кучка, о которой я прошу еще времени
Но мама прости меня
Я все еще хочу бутылку хорошего ирландского виски
И пачка дыма в моей могиле

В этот момент Гарви как будто пришел к соглашению: некоторые из нас живут определенным образом, и это все.Затем последняя строфа переворачивает большую часть предыдущей песни, Гарви описывает чувство спокойствия, гармонии, лежащего рядом со своим партнером дома. Но нюанс всей песни, ее несоизмеримые побуждения и несопоставимые музыкальные идентичности заключается в том, что она оставляет у вас ощущение, что на самом деле этот человек примирился с тем фактом, что жизнь вполне может пойти в любом из этих направлений.

5. «Взлет и посадка всего» (из

Взлет и посадка всего, , 2014)

Название проекта Elbow в 2014 году возникло из-за общего ощущения жизни, которая приходит в эти моменты, когда начало и конец сходятся воедино.По большей части это было вдохновлено завершением долгосрочных отношений Гарви, партнерства, которое закончилось мирно. И в результате это альбом, который, возможно, напомнил некоторые текстуры и окраску их ранних работ, но с более старым чувством решимости и чем-то напоминающим если не удовлетворение, то новое начало. Новое, еще раз широко открытое видение горизонта.

Соответственно, бывают моменты чистого трепета, такие как «Утро Нью-Йорка», когда Локоть удается заставить вас почувствовать себя так, как будто вы впервые впервые попадаете в мифическое место.Но « The Take Off And Landing Of Everything» Заглавная песня , самая популярная из всех песен, была ключевым моментом этого альбома.

Это возвышающееся, слегка странное музыкальное произведение, построенное по-другому для «Локтя». Вместо гигантского струнного аккомпанемента или многосерийной саги определяющим качеством «Взлета и приземления всего» является то, как все начинается в одном месте, полном дронов и настойчивой, но контролируемой перкуссии, и только вырастает до . В песне нарастает идея за идеей, Гарви повторяет одни и те же слова снова и снова, словно коан в нарастающей буре.Но этот шторм можно только приветствовать. Все накапливается, все поглощает само себя, это начало и конец в точке их столкновения, что, как оказалось, звучит так, как будто перед вами открывается целый новый мир.

4. «Новорожденный» (из

Спит в спине , 2001)

Когда вы слышите начало «Newborn» сейчас, оно может звучать почти приторно - эти ритмичные гитары, Гарви, подталкивающий себя к более высокому регистру. Все это почти мучительно характерно для пост-брит-попа начала нулевых.Тем не менее, это была одна из их фирменных песен тогда и остается таковой. В свое время Elbow якобы называли себя «прогами без соло», и на их ранних альбомах нет лучшей кульминации, чем на «Newborn». С этого простого начала акустического рока песня видоизменяется, расцветает.

В этой средней части, когда орган медленно приближается к входу в каскадную гитарную партию, это либо погружение под воду, либо начало полета песни. Но независимо от направления, финальный кульминационный момент песни, грохочущий дисторшн и рев Гарви в драке, звучат так, как будто взлетает вверх в другое место.В других эпосах Элбоу часто присутствует острое чувство контроля, баланс поэтического веса и оркестровой напыщенности. «Newborn», что вполне уместно, - это документ о них в более молодом и сыром состоянии - это тот момент, когда вы обнаруживаете, что Локоть расстроен, он с ревом уносится в любом направлении, в котором их тянет песня.

3. «Птицы» (из

Build A Rocket Boys! , 2011)

После Редко встречаемый ребенок , Постройте ракетных мальчиков! казался продолжением звуков и тем - «Open Arms» был довольно очевидным пост-сценарием к «One Day Like This» - от его предшественника, с одним заметным отклонением.В альбоме была легкая психоделия, будь то пение «With Love» в стиле 60-х годов или пустынные струны «High Ideals». Но этот альбом также открывался возвышающимся эпосом, который доминирует в каталоге, полном возвышающихся эпосов, эпосе, в котором эта психоделия проявлялась в полную силу.

В каталоге Elbow нет другой песни, похожей на «The Birds», и ее необычный статус также делает ее одной из их самых удивительных и волнующих композиций. От извилистой, но скрипучей гитары до среднего пассажа, подпитываемого колеблющимся звуком синтезатора, до ярко-красочного релиза его финала на рассвете.Три раздела кажутся отдельными главами, логически построенными друг на друге, но также и отдельными сценами, которые не должны хорошо сочетаться с и . Но они это делают, и результат - один из лучших, когда-либо представленных Elbow: обволакивающая волна синтезаторных струн разрывается, как звук далеких мест, падающих на ваш порог. Локоть часто преуспевает в изображении маленьких красот окружающего нас мира. Но на этот раз они создали свой пейзаж.

2. «Рассеянные черные и белые» (из

Спит в спине , 2001)

В конце всей тьмы, которая пронизывает Asleep In The Back - от задумчивой новинки «Any Day Now» до героинового выхода «Red», водного забвения в финальном отрезке «Powder Blue» и нервирующего «Bitten By The Tailfly» или «Coming Second» - это один из краеугольных камней каталога Elbow, одна из их лучших песен, во многих смыслах напоминающая манифест всего, что было после.

«Scattered Black And Whites» - это простая композиция по сравнению с некоторыми из более неземных или запутанных треков ранней карьеры Elbow. Быстрые акустические арпеджио, воздушное гудение органа, фортепианные междометия в нужных точках и мерцающие чистые барабаны. Как и «K2» или «Lunette» намного позже, это песня, которая почти не меняется, фон, демонстрирующий голос и историю Гарви.

Что касается этой истории: из всех песен, которые Elbow написали, путешествуя по прошлому, ностальгии и воспоминаниям, «Scattered Black And Whites» все еще может быть их шедевром в этой форме.Это импрессионистический портрет детства, кадры людей, все более и более исчезающих в зеркале заднего вида. «Я возвращаюсь сюда время от времени. Я укрываюсь здесь на несколько дней», - поет Гарви в заключение. Это установило один из основных штаммов ДНК Элбоу: тоскливость воспоминаний, меланхолию прохождения времени и ускользающие вещи из ваших рук, но также и комфорт памяти.

1. «One Day Like This» (из

Редкий ребенок , 2008)

Если «Рассеянные черные и белые» представляют один конец спектра «Локоть», то «One Day Like This» - другой.Локоть люблю задумываться над временем, и куда он делся. Все эти виски и дымы, потраченные на то, чтобы заглядывать внутрь и назад и собирать все вместе. Часто возникает чувство тоски, как будто что-то было упущено на пути и уже никогда не вернуть.

«One Day Like This» - это другой конец этого пути. В музыкальном плане это почти как «Сладко-горькая симфония» пост-брит-поп-эры: от битов, слегка перекликающихся с трип-хопом, до беззастенчивых объятий сахаристых, но заразительных струнных, до того факта, что это известная песня группы, которая многие люди об этом не знают.

Для этого есть причина, по той же причине, по которой «One Day Like This» кажется определяющей песней Elbow, и по этой же причине они, вероятно, закроют с ней почти каждое шоу до конца своей карьеры. «One Day Like This» - это опровержение того времени, которое группа потратила на размышления о проведенном времени. Это лавина нескончаемой радости, выливающаяся в этот бесконечный рефрен.

"Однажды в году, как этот день, меня увидят правильно". Вот что они поют в припеве.И, может быть, там еще присутствует некоторая тоскливость: если бы только это всегда могло быть так хорошо. Но это не послание «One Day Like This». Важно только то, что сегодня и так хорош. Что окружающий мир кажется таким же ярким и неожиданным, как когда вы были молоды. Это обратная сторона того, что делает Elbow, и, возможно, единственное, что они делают лучше всего: они напоминают вам, что возможность настоящего чуда существует, а затем они создают песню, которая звучит так же, как эта возможность.

Слушайте плейлист на Spotify.

Electronicien de bord

Comprendre le métier

Affecté dans la tranche tactique d’un avion ou d’un helicoptère de la Marine nationale, l’électronicien de bord (ELBOR) обеспечивает обслуживание электронных приборов и эффективность операций по обнаружению и борьбе.

Trois spécialités existing dans cette Профессия. L’électronicien de bord GETBO (Guerre Electronique et Transmission de Bord) - это специальная электронная система и электромагнетизм в области телекоммуникаций.Lire la suite ...

L’électronicien de bord DASBO (обнаружение анти-морской воды) встретился с œuvre les systèmes de detection acoustique et magnétique. L’électronicien de bord ASMBO (anti sous-marin de bord) - это эмбарке на геликоптер и воду в море, а также на море и на поверхности.

Le GETBO doit gérer toutes les передач en réception com en envoi à bord de l’avion Atlantique 2. Pour ce faire, il applique les procédures de chiffrement des messages.

Pour la guerre electronique, la tâche du GETBO, состоящий из перехватчиков, радаров навигационных и вспомогательных средств навигации. Avec l’expérience, le GETBO использует радар MAD, Radar d’anomalie magnétique afin de déceler un éventuel sous-marin dans la zone Survival.

La mission du DASBO est de chasser les sous-marins. Настоящий подарок на бортах морского побережья, тип «Атлантик 2 или Ястребиный глаз». A sa disposition, les bouées équipées de sonar lui permettent d’écouter les bruits sous-marins.Grâce à sa connaissance de plusieurs paramètres associés à chaque type de sous-marin, il est en mesure de les identifier précisément.

Путешествие по трубке, расположенной в районе входа в зону, в электронике, находящейся на границе с подводными лодками, снарядов эхолота для ремонта сонара в парах. Par cette même ouverture, l’ELBOR lance aussi des grenades sous-marines, qui sont prévues pour exploser à une suree profondeur sous l’effet de la pression.

L’ASMBO находится на грани высот типа Lynx.Il s’occupe des передач радио, les encode à l’envoi и les décrypte à la réception. Il est en charge de la navigation, repère les balises grâce aux radars et GPS et informe le pilote de la position et du cap à suivre.

Cet électronicien de bord участие à la lutte anti sous-marine et anti-surface. Эксплуатация гидролокатора, повторное использование Treuilliste et lance dans l’eau un sonar trempé actif relié par un câble à un treuil de l’hélicoptère.

Dans le cadre des fonctions de service publique de la Marine nationale, des helicoptères sont impacts à la recherche des naufragés et des plaisanciers en трудные aux abords des côtes françaises.Dans ce cas, les hélicoptères utilisés sont major les Dauphin mais également les Panther et les Lynx.

Au Cours de l’opération de sauvetage en mer, l’ELBOR использует тепловые радары. Il a la tâche d’envoyer au bon endroit des canots pneumatique SAR (поисково-спасательные операции).

Ce métier est également connu sous le nom de: Electronicien de bord d'aéronautique; Технический навигатор по авиационному обслуживанию электроники; Авиационная техника

Quel serait mon environmental de travail?

C’est en général un métier embarqué et l’électronicien de bord est un hungué des voyages lointains.Il est empire sur les bâtiments de surface comm les frégates transportant des helicoptères or sur le porte-avion Charles-de-Gaulle. Les Bateaux Effeuent des mission de un à quatre mois consécutifs avec des escales. Les marins changent d’affectation tous les 2–4.

En cabine, l’ELBOR exerce son quart dans la tranche tactique de l’avion ou de l’hélicoptère. Тактильный транш - это часть полета кабины, которая не восстанавливается после серии радаров, кадров и люминесценции.Тактильный переход к специальным средствам навигации и боевых действий: радиооператор, пуис навигатора, помощник по плану с использованием карт с полями, карандаши и мелки, электронная навигация и электронная навигация (GETBO) (DENAE), leordinateur tactique (COTAC) и le deux opérateurs acoustiques (DASBO). A l'arrière, après le coin repas et repos, le second mécanicien et un guetteur en les postes de veille devant les deux hublots Panoramiques.

Ai-je les compétences nécessaires?

Ce sont des clichés, mais ils корреспондент à la réalité du terrain. Rigueur, дисциплина, солидарность и esprit d’équipe ou plus précisément dans le cas de la Marine, esprit d’équipage, si vous appréciez ces ambiances de travail, vous apprécierez la carrière de matelot.

Il vous faudra être ouvert d’esprit , pour vous intégrer aux différents postes que vous occuperez tout au long de votre carrière.

Персонал ELBOR делает это в отличном состоянии телосложения и имеет людей, которые хорошо разбираются в визуальном и аудиторском опыте.

Оставить комментарий accéder à ce métier?

=> Entrer directement com officier marinier «ELBOR»:

Условия для постулера:

- Французская национальность.

- Avoir entre 18 et 25 ans.

- Avoir un niveau scolaire du Bac à Bac + 3.

- Etre déclaré médicalement et Physiquement apte.

- Savoir nager.

- Avoir effectué sa Journée d’Appel de Preparation à la Défense (JAPD).

Vos débuts dans la Marine:

Votre premier contrat d’engagement est d’une durée de 10 ans.

Вы начинаете свои паркинг в морском стиле в Ecole de Maistrance в Бресте (29), école qui forme tous les officiers mariniers de la Marine nationale. Durant 5 mois, vous suivrez des enseignements militaires, maritimes, et sportifs.

Vous suivrez Ensuite UN Specialisée «ELBOR» (безопасность полета, аэродинамизм, радионавигация, воздушное обращение, система оружия, воздушные фотографии и т. Д.).Получите образование в Ecole du Personnel Navigant (EPV) в Nîmes Garons. Cette deuxième формация dure 28 semaines. A l’issue, vous obtiendrez le BAT (Brevet d’aptitude method) и serez impacté dans une unit de la marine. Vous poursuivrez alors votre carrière de technicien et de cadre en accédant progressing à desponsabilités supérieures.

En savoir plus sur les Formations

Новобранец морской пехоты Информационный сайт морской службы www.marinerecrute.gouv.fr

Ecole de Maistrance Formation des officiers mariniers http://maistrance.free.fr

Ecole du Personnel Volant (EPV) Formation des techniciens de l’aéronautique navale http://www.defense.gouv.fr/

Комментарий évoluer à partir de ce métier?

La Marine предлагает своим клиентам долгую жизнь. Прогресс, зависящий от способностей, возможностей и оценок по праву.

Les сорта. L'avancement d'un officier marinier (sous-officier) est marqué par l'accession à différents grades: maistrancier (1), second maître (2), maître (3) puis premier maître (4), maître (5). ) et enfin major (6).

(1) (2) (3) (4) (5) (6)

L’officier marinier obtient son Brevet d’Aptitude Technique après sa education à l’Ecole de Maistrance et en école de spécialité.

Несколько месяцев с большим опытом (от 4 до 8 человек), после того, как было принято новое образование в рамках высшего диплома.Cette формирование peut leur permettre d’accéder au statut d’officier marinier de carrière. Ils sont impactés à des postes d’encadrement. Quelques années plus tard, ils peuvent être sélectionnés pour une education de cadre de maîtrise et obtenir leiplôme de Brevet de Maîtrise (BM).

Devenir officier. Plusieurs concours internes permettent à ceux qui le désirent et qui auront démontré leur aptitude managériale, devenir officier et ainsi, d’occuper des fonctions d’expertise, d’encadrement et de direction.

Retraite. Si le marin titulaire du BAT n'est pas sélectionné pour le Brevet Supérieur, s'il ne l'obtient pas ou s'il décide de ne pas devenir de carrière, au terme des dix années de service, son contrat peut être Продлить на 5 дней. Au bout des 15 années, le marin peut percevoir sa пенсия de retraite.

Реконверсия. La Marine nationale prend soin d’aider les anciens militaires à se reconvertir dans le civil.

Pour en savoir plus sur la reconversion:

Marine Mobilité Сайт по переоборудованию личного состава морской пехоты www.marinemobilite.com

Anciens cols bleus et pompons rouges Forum de Discussion des anciens de la Marine nationale http://anciens-cols-bleus.net

Quels sont les métiers proches availables?

Détecteurs navigateurs aériens (DENAE).

Quels sites consulter pour en savoir plus?

Офисы

Ministère de la Défense nationale www.defense.gouv.fr

Marine Nationale www.Defense.gouv.fr/marine

Ресурсы сайтов

Алабордач www.alabordache.fr

Армия www.armees.com

ELBOR 06 B Создание сайта для участников продвижения ELBOR http://elbor06b.free.fr

Marine et Marins marine.marins.free.fr

Mer et Marine www.meretmarine.com

Net Marine www.netmarine.net

Национальный союз флота www.laflotte.com

Профессор Владимир Бланк - директор ФГБУ ТИСНЦМ

Профессор Владимир Бланк, директор ФГБУ ТИСНЦМ с 1995 по 2019 год

Профессор, доктор Владимир Бланк - директор ФГБУ «Технологический институт сверхтвердых и новых углеродных материалов». Занимается научной деятельностью более 30 лет: с 1974 по 1994 год работал в Российской академии наук, с 1994 года по настоящее время работает в системе Министерства образования и науки Российской Федерации.

Владимир Бланк предложил в 1995 году создать научно-образовательный центр «Сверхтвердые материалы» для развития приоритетных направлений технологий производства сверхтвердых материалов и изделий на их основе. В 1998 году центр был реорганизован в ФГУ «Технологический институт сверхтвердых материалов». и новые углеродные материалы ».

Сегодня институт является одной из ведущих организаций в России и в мире в области таких приоритетных технологий, как сверхтвердые и новые углеродные материалы и наноматериалы.

Завод «Эльбор-Абразив» основан в городе Боровичи Новгородской области в 2002-2003 гг. В его основе - разработанные в институте технологии синтеза алмазного порошка и приборы на их основе. Завод производит более 15 миллионов карат алмазов в год. Он постепенно снизил зависимость России от иностранных поставщиков после распада СССР и обеспечил экспорт алмазных инструментов в Австрию, Великобританию, Германию и т. Д.

Научная деятельность Владимира Бланка способствовала продвижению ряда новых направлений, обеспечивающих разработку новых материалов и признанных в мире.Эксперименты по фазовым переходам в условиях пластической деформации при высоких давлениях, проведенные под руководством Владимира Бланка, удостоены первой премии в области физики высоких давлений Европейского физического общества для молодых ученых.

Владимир Бланк является автором ряда новых сверхтвердых материалов на основе фуллерена C 60 . Твердость получаемых материалов выше, чем у алмаза. Впервые обнаружен механизм, ответственный за такие свойства, как образование углеродных нанокластеров с оригинальной комбинацией связей sp 3 и sp 2 .Он открывает новое научное и технологическое направление - синтез нанокластерных материалов при высоких давлениях и температурах. Институт награжден золотой и серебряной медалями и дипломами международных выставок изобретений и инноваций в Париже, Брюсселе, Нюрнберге и Женеве. Эти работы позволили продолжить технологические и экспериментальные работы в области нанотехнологий.

Под научным руководством Владимира Бланка в ФГБУ «ТИСНЦМ» разработан и изготовлен зондовый микроскоп «НаноСкан» с твердым кантилевером и зондом сверхтвердых фуллеритов и синтетических легированных алмазов.Оригинальные методики и математическое программное обеспечение позволяют расширить область исследуемых и обрабатываемых материалов до таких сверхтвердых, как алмаз. Это очень важно для такого интенсивно развивающегося направления, как исследования и лечение на наноуровне. Аппараты производятся последние пять лет и используются в 12 ведущих научных центрах России и за рубежом.

В 2001–2005 годах институтом был получен ряд научных достижений мирового уровня, которые позволили Российской Федерации занять лидирующие позиции в важнейших технологических областях, включая синтез сверхчистых, полупроводниковых и многослойных монокристаллов алмаза, не имеющих природных аналогов.

В результате проведенных Институтом работ по развитию научно-технической базы высоких давлений были созданы такие устройства, как аппараты высокого давления (до 15 ГПа); аппараты сверхвысокого давления (до 200 ГПа) с диапазоном температур до 1500 ° С; устройства высокого давления газа (до 2,0 ГПа и температуры до 1700 ° С) для работы в различных атмосферах. Они достигают уровня лучших мировых образцов.

Владимир Бланк поддерживает потенциал России в области новых углеродных и сверхтвердых материалов.Избран председателем Московского регионального углеродного общества; Генеральный секретарь Российского углеродного общества, в которое входят ведущие специалисты и ученые, работающие в ключевых отраслях народного хозяйства. Был сопредседателем трех российских конференций с общей тематикой «Углерод: фундаментальные проблемы науки, материаловедения, технологий»; Организатор 5 международных выставок «Новые углеродные и сверхтвердые материалы. Инструменты на их основе ». Сейчас Владимир Бланк является членом редакционной комиссии журнала «Сверхтвердые материалы»; член Американского физического общества, член Межведомственного совета по нанотехнологиям и наноматериалам.Опубликовал 82 научных статьи, около 70 тезисов докладов международных конференций, 7 патентов.

Владимир Бланк много времени и сил уделяет подготовке молодых ученых и специалистов. Он был консультантом 1 докторантуры и 6 кандидатов наук. диссертаций, 10 дипломов за последние 10 лет. С 2003 года он является профессором материаловедения полупроводников в Московском институте стали и сплавов. Ежегодно в ФГБУ «ТИСНЦМ» работают 2–3 молодых специалиста. Владимир Бланк обеспечивает жильем молодых специалистов.За последние 5 лет 13 специалистов, нуждающихся в улучшении жилищных условий, были обеспечены им по федеральной жилищной программе.

Владимир Бланк принимает участие в общественной жизни города. С 1990 по 2000 год он был избран депутатом Общего суда г. Троицка, в период с 1996 по 2000 год был его председателем. Участвовал в разработке Устава города. В нем провозглашается концепция разделения властей. В 2005 году он снова был избран депутатом Общего суда. Теперь он ее председатель.Он активно помогает работникам бюджетной сферы: учителям, врачам, полицейским. Он пользуется авторитетом у коллег и научного сообщества. Ветеран труда, медаль «В память 850-летия Москвы», награжден множеством грамот и благодарностей.

Институт награжден грамотой Министерства образования и науки. Владимир Бланк награжден нагрудным знаком «Заслуженный деятель науки и техники Российской Федерации» и награжден медалью ордена «За заслуги перед Отечеством» второй степени.

RussianGost | Официальная нормативная библиотека - ГОСТ 17123-79

Система обеспечения надежности и безопасности строительных площадок. Нагрузки и удары. стандарты проектирования

Язык: английский

Безопасность финансовых (банковских) операций. Защита информации финансовых организаций. Базовый комплекс организационно-технических мероприятий

Язык: английский

Термочувствительная бумага для печатающих устройств.Общие технические условия

Язык: английский

Строительство в сейсмических регионах Украины

Язык: английский

Топливо для авиационных турбин и керосин. Определение точки дыма

Язык: английский

Топливо дистиллятное.Определение содержания свободной воды и твердых частиц методом визуального контроля

Язык: английский

Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования

Язык: английский

Сосуды и аппараты. Нормы и методы расчета на прочность.Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек

Язык: английский

Сосуды и аппараты. Нормы и методы расчета на прочность. Усиление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет прочности обечаек и днищ при внешних статических нагрузках на арматуру

Язык: английский

Сосуды и аппараты.Нормы и методы расчета на прочность. Расчет прочности и герметичности фланцевых соединений

Язык: английский

Нержавеющая коррозионно-стойкая, жаропрочная и жаропрочная сталь и сплавы для изделий на основе железа и никеля. Технические характеристики

Язык: английский

Код проекта сейсмостойкого здания

Язык: английский

Топливо для авиационных газовых турбин.Метод определения термоокислительной стабильности

Язык: английский

Классификация химических продуктов. Общие требования

Язык: английский

Предупреждающая маркировка химической продукции. Общие требования

Язык: английский

Паспорт безопасности химической продукции.Общие требования

Язык: английский

Топливо для реактивных самолетов с антистатической добавкой. Метод определения удельной проводимости.

Язык: английский

Трубы стальные электросварные. Технические характеристики

Язык: английский

Щебень и гравий из твердых пород для строительных работ.Технические характеристики

Язык: английский

Прокат толстолистовой из углеродистой стали нормального качества

Язык: английский

TENS 7000 Second Edition Цифровые аксессуары и десятки

Чрескожная электрическая стимуляция нервов (TENS) использует устройство с батарейным питанием для доставки быстрых электрических импульсов к вашим нервам, мышцам или суставам.Вы получите накладки, которые приклеиваются к телу и подключаются к электродам, которые подключаются к небольшому устройству. Часто это устройство имеет экран вместе с кнопками или ручками, и экран позволяет вам прокручивать несколько настроек, чтобы получить точный тип лечения, который вам нужен.

Устройство TENS иногда можно спутать с электронным мышечным стимулятором (EMS), который предназначен для облегчения работы мышц. Прежде чем выбрать устройство TENS, определите конкретный тип боли, который вам нужно снять.Если у вас проблемы с нервами, есть устройства TENS, которые специализируются на этом, а другие лучше подходят для снятия боли в суставах.

В идеале вы должны проконсультироваться с врачом, прежде чем начинать лечение с помощью устройства TENS. Это касается всего, что вы делаете, что может напрямую повлиять на ваше здоровье. Если ваш врач в настоящее время наблюдает за вами, вам следует держаться подальше от устройств TENS, если вы не очистили их сначала. Хотя устройства TENS сейчас широко доступны без рецепта, врач может помочь вам выбрать лучшую модель для ваших уникальных потребностей.

Сообщается, что устройства TENS помогают при различных состояниях, и преимущества обычно специфичны для облегчения боли. Потребители используют устройства TENS при таких проблемах, как артрит, синдром запястного канала, травмы спины и плеча, теннисный локоть и многие другие. Боль в суставах, затрагивающая такие области, как колено, рука и запястье, также может быть уменьшена с помощью устройств TENS, хотя вам нужно будет искать такое, у которого есть подушечки, которые будут легко прилипать к этим областям.

Лучшие устройства TENS предоставляют вам несколько вариантов режима.Обычно они представляют собой заранее запрограммированные типы массажа с некоторыми корректировками в зависимости от части тела, которую вы лечите. Хотя может возникнуть соблазн выбрать устройство с наибольшим количеством опций, с некоторыми модулями вы обнаружите, что один режим не сильно отличается от другого. Производитель просто немного изменил его, чтобы казалось, что у вас больше возможностей, чем на самом деле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
