Железобетонные столбы для ЛЭП марки СВ

Железобетонные столбы для ЛЭП, бетонные опоры марки СВ.

Сегодня мы все привыкли пользоваться благами цивилизации. На керосиновые лампы или свечи наш человек посмотрит с улыбкой и вспомнит о них лишь тогда, когда дома погаснет свет. Отключение электричества в последнее время, к счастью, бывает не так часто, как еще десять-двадцать лет назад. А связанно это с тем, что за прошедшие годы в нашей стране произошла глубокая модернизация всего технического хозяйства. Были заменены электрические подстанции, вводятся в эксплуатацию новые электростанции, прокладываются новые ЛЭП.

Читать далее…

В далеком 1879 году в Санкт Петербурге впервые в нашем государстве было налажено уличное электрическое освещение. Мост Александра 2 (Литейный) был оснащен дуговыми лампами Яблочкова, светильниками и столбами ЛЭП. В следующие 20 лет почти все крупные города страны активно заменяли газовые мачты городского освещения на привычные для нас сегодня опоры линий электропередач. Деревянные, а впоследствии и железобетонные электрические столбы.

Железобетонные столбы для ЛЭП сегодня

Основой любой линии электропередачи являются стойки железобетонные для опор ЛЭП. Это изделие изготавливается согласно ТУ 34 12.11410-89 заменившим ГОСТ 23613-79. Основным материалом стоек опор ЛЭП является бетон и арматура. Класс бетона должен быть B30 с высокими морозостойкими (f200) и водоотталкивающими свойствами (w2 или w4).

Электрические столбы изготавливаются методом вибрирования из тяжелого бетона. Для создания ЛЭП СВ 95, ЛЭП СВ 105, СВ 110, в зависимости от её геометрической формы используется специальное лекало и оборудование. Предварительно собирается арматурный каркас из термически упрочнённой стальной арматуры класса Ат-IVК и А-IV диаметром профиля от 10 до 32 мм. Затем арматура натягивается и в форму заливается бетон. После этого лекало закрывают второй частью, фиксируя их друг к другу. Следующим этапом производства стоек опор ЛЭП СВ происходит усадка бетона посредством вибрации. Спустя несколько минут, когда остатки пузырьков воздуха покинут будущий электрический столб, железобетонную опору отправляют в пропарочную камеру, где поддерживается постоянный температурный режим, для затвердевания смеси.

Ниже см. таблицу с размерами и характеристиками железобетонных опор ЛЭП маркировки СВ.

Железобетонный столб ЛЭП СВ 105
Марка опорыдлинаширинаширина монтажнаявысотавысота монтажнаявес
СВ-959500 мм.165 мм.150 мм.240 мм.165 мм.750 кг.
СВ-10510500 мм.200 мм.180 мм.280 мм.190 мм.1175 кг.
СВ-11011000 мм.185 мм.175 мм.280 мм.165 мм.1150 кг.

Спустя продолжительное время готовую стойку опоры линии электропередач извлекают из формы, предварительно отрезав сваркой арматуру от удерживающей пластины. Бетонный электрический столб готов отправится на склад хранения готовой продукции, а дальше к покупателю.

Где купить опоры СВ для ЛЭП?

Последнее время в Московской области наблюдается активная замена отслуживших деревянных опор ЛЭП на железобетонные столбы. Связанно это в основном с предписаниями от контролирующих служб, где сотрудники надзорных органов фиксируют действительно плачевное состояние опор из древесины. Администрации СНТ в свою очередь меняют отслужившие опоры на надежные железобетонные электрические столбы, которые при одинаковой стоимости имеют ряд положительных свойств. Если такой фонарный столб сделан по ГОСТу, срок службы стойки может достигнуть пятидесяти лет. Нужно обратить особое внимание на цену железобетонной опоры ЛЭП. Если стоимость средняя по региону, то достаточно только посмотреть сопроводительные документы или договор на реализацию. А вот когда цена бетонного электрического столба значительно ниже, такая стойка СВ вероятно низкого качества.

Наиболее полную картину качества покажет Вам непосредственно завод изготовитель. Когда необходимо купить железобетонные столбы ЛЭП оптом или большим количеством, наверное, здравым решением будет заключить прямой договор с заводом или официальным дилером. Важным фактором ценообразования становится логистика. В зависимости от того, какое расстояние преодолеет бетонный электрический столб от склада до места установки, будет напрямую завесить цена опоры. Конечно выгоднее искать изготовителя или продавца в своем регионе, а лучше районе.

Заказывая железобетонные столбы для линий электропередач и бетонные стойки ЛЭП – Вы можете быть уверены в надежности нашего товара. Компания “База ЖБИ” сотрудничает с крупнейшими производителями железобетонных изделий в Москве и Московской области. Собственные складские площадки в разных районах области, позволяют экономить деньги наших клиентов на логистике, оптимизируя доставку. Постоянный контроль качества всех партий отгружаемого товара со стороны наших сотрудников не дают возможности заводам хитрить. Мы всегда готовы обсуждать условия продажи и разговаривать с клиентом. Звоните, а лучше приезжайте к нам в офис.

Кроме ЖБ опор СВ мы производим и продаем:

Во-первых – дорожные плиты.

Во-вторых – аэродромные плиты ПАГ.

В-третьих – блоки фбс всех ходовых типоразмеров.

И многое другое.



Наша группа в ВК.

Как установить электрический столб на участке

Разберем порядок действий, если возникла необходимость установить электрический столб на участке для подключения дома (дачи, в дальнейшем будем называть объекта) к электропитанию. Во-первых, необходимо обращение в организацию, осуществляющую электроснабжение данного населенного пункта. Перед этим нужно узнать перечень документов, которые необходимо представить (в зависимости от региона, условий, это перечень может отличаться).


Что вы узнаете

Если обращение оформлено правильно и принято положительное решение, то собственник объекта получает технические условия. В них указаны все технические работы, которые обязательны для подключения. В том числе, в техусловиях прописываются все необходимые параметры для установки промежуточной опоры, если в таковой имеется надобность. Это точное место размещения, высота и прочие детали, которые строго обязательны к исполнению.

Только после получения Технических условий, можно приступать непосредственно к работам. Как правило, в электроснабжающей организации могут порекомендовать специализированную организацию, выполняющую подобные услуги. Но далеко не всех устраивают расценки подобных работ. Если вы решили устанавливать электрический столб самостоятельно, то делать это следует с соблюдением всех действующих норм и правил.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.

Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

  • Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
  • Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
  • Деревянный электрический столб вполне по силам изготовить своими руками.
  • Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный.
    А именно, до 40 лет.
Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

  1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
  2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Если вы намерены своими руками выполнить разводку электричества в каркасном доме, ознакомьтесь с этой статьей!

Электрический столб: требования к монтажу

Прежде чем устанавливать столб для электричества, ознакомимся с существующими нормами и правилами:

  • столб должен располагаться так, чтобы неизолированные провода на опоре находились от окон, балкона или лоджии на расстоянии не менее 150 см, для самонесущего изолированного провода (СИП) эти требования такие же.
  • на ответвлении ко вводу в объект незащищенный провод не может располагаться ниже 275 см от земли, а СИП — 250 см.
  • если ЛЭП расположена над дорогой, то располагаться она должна не менее чем на 600 сантиметрах. Над непроезжей частью возможно расположение не менее 350 см.
  • электрический столб, на котором будут монтироваться электропровода, должен быть негорючим. С бетонной и железобетонной конструкцией проще, а вот изготовленный из ствола дерева предварительно пропитывается специальной пропиткой, не допускающей горения.
  • если применяются незащищенные провода, то они должны располагаться не менее, чем в 100 см от любого трубопровода. Для изолированных такого ограничения нет.
  • на электрический столб монтируются диэлектрические (стеклянные или керамические) изоляторы.

Схема требований по соблюдению норм расстояний от проводов приведена на рисунке.

Технология установки деревянного электрического столба

  1. Определяется местоположение опоры в строгом соответствии с техусловиями.
  2. Тщательно очищается место от мусора, корней деревьев, выравнивается.
  3. Пробуривается или вырывается яма под столб. При этом глубина должна быть не менее полутора метров. Но если глубина промерзания грунта зимой больше, то яма готовится большей глубины. Яму можно выкопать вручную или использовать электрический бур.
  4. Деревянный электрический столб может устанавливаться не только непосредственно в грунт, но и с бетонным пасынком. Если столб устанавливается без бетонного пасынка, то нижняя часть та, что будет в грунте, обрабатывается битумом или креозотом. В случае установки с пасынком, его прочно прикрепляют к деревянной опоре до начала установки.
  5. Столб устанавливается в яму, выравнивается по гидроуровню и засыпается щебнем с тщательной трамбовкой. Для лучшей фиксации опоры её можно залить бетоном.

Способы монтажа проводки к объекту

  1. Подведение с помощью голого алюминиевого провода.
  2. С использованием медного или алюминиевого кабеля.
  3. Использовать самонесущий изолированный провод (СИП). Этот современный материал имеет несомненные преимущества перед представленными выше. Он надежен и безопасен.

Вы ознакомились с правилами и технологией установки деревянной опоры для электричества. Монтаж самой линии, ввода в дом или дачу все-таки лучше поручить специалисту.

А вы устанавливали себе столбы электрические себе на участке?

Автор статьи:

Люблю узнавать что-то новое, общаться с людьми.Ведь каждый человек — это целый мир. В статьи вкладываю свои знания и мысли. Надеюсь, что мои статьи будут полезны. Очень хотела бы узнать мнение читателей по темам публикаций. Возможно, у кого-то другая точка зрения.

Какими могу быть опоры ЛЭП?

Электрическим проводам требуется поддержка, и этой цели служат многочисленные бетонные столбы и ажурные металлические башни. Такие опоры обычно вкапываются непосредственно в землю или устанавливаются на постаменте и используются для поддержки как высоковольтных энергетических линий, так и телефонных проводов, кабелей связи, систем уличного освещения и оборудования, связанного с движением. Эти конструкции варьируются по высоте, форме и материалу. Самым распространённым в прошлом был обычный деревянный столб, соединённый с другими деревянными собратьями, выстроившимися в линию на расстоянии 50 и более метров друг от друга. Его современными аналогами являются конструкции из железобетона, стали или композитных материалов. В городе многие столбы и конструкции для поддержки ЛЭП законно или незаконно увешаны всевозможными устройствами: фонарями, знаками, светофорами, табличками, терминалами, антеннами и прочим оборудованием, и только высоковольтные опоры обычно избавлены от таких «украшений». Одни поддерживающие конструкции могут предназначаться для конкретного типа проводов или кабелей — например, железнодорожные или телеграфные столбы, а другие служат опорой для целых сетей, включающих линии уличного освещения, питание светофоров и сигнализаций, телефонов, компьютеров и прочего оборудования.


Сначала было дерево

Первые электрические столбы, используемые для поддержки телеграфных линий в 19-м веке, делались из старых деревьев, как правило, плотных и твердых пород. Деревянные столбы до сих пор используются, однако по сравнению с другими материалами древесина считается наименее прочной, поскольку не сопротивляется зараженности насекомыми, растрескиванию, влаге и древесным гнилям, а следовательно, имеет более короткий срок службы. Для повышения долговечности современные деревянные столбы обрабатываются химическими веществами, такими как пентахлорфенол, креозот, антисептики «Элемсепт» и «ЖТК». Когда изделия достигают конца срока службы, такая обработанная древесина представляет собой опасные для здоровья человека и окружающей среды отходы, которые должны быть утилизированы отдельно от других материалов. Кроме подверженности гниению и насекомым, деревянные столбы имеют уязвимость, которая является особенно проблематичной в засушливых районах — они горят.


Металлические конструкции представляют собой отличную альтернативу деревянным столбам с целым рядом существенных преимуществ, главным из которых является способность противостоять суровым погодным условиям.

Снег и лед добавляют вес проводам. Ветер может валить деревья на линии и в определенных условиях даже привести к обрыву кабелей и обрушению самих опор. К тому же влажность и перепады температур разрушительно действуют на древесину, тогда как прочные и долговечные стальные опоры обеспечивают надежную и длительную службу, к тому же способствуют уменьшению вырубки лесов, сохраняя экологию. Однако стоят стальные опоры, пожалуй, намного дороже всех остальных. Бетонные и железобетонные конструкции стали применяться в середине 20-го века и во многих районах быстро вытеснили древесину и сталь. Они дешёвые, практически не требуют ремонта, не боятся сырости и перепадов температур (конечно, в разумных пределах), не горят и вследствие этого служат намного дольше, чем их аналоги из других материалов.

Опоры из композитных материалов (композиционные материалы) обеспечивает превосходную прочность и долговечность, служа на протяжении многих десятилетий, обладая лёгким весом, отличной коррозионной устойчивостью, влаго- и сейсмостойкостью.

Ударопрочные, экологически чистые и прекрасно переносящие любые атмосферные воздействия, они не будут разрушены благодаря нерезонансной структуре материала, противостоя ураганным ветрам скоростью до 220 км/ч. Правда, их производство влетает «в копеечку», из-за чего вследствие экономии материала недобросовестными производителями, снижения качества и толщины изделий такие опоры становятся хрупкими и ломаются даже от удара автомобиля на скорости 100 км/ч. Небольшие размеры и легкий вес конструкций из стекловолокна обеспечивают легкий монтаж удаленных линий электропередач повсюду — во дворе, в пустыне или перегруженных городских районах — с возможностью установки без применения специального тяжелого оборудования. Для повышения огнестойкости композитные конструкции покрываются антипиренами — веществами, препятствующими возгоранию. Это делает композитные столбы чрезвычайно привлекательными для развертывания в труднодоступных сейсмоактивных горных ущельях и оврагах с высокой влажностью и периодами засухи, когда лесные пожары могут катиться через сектор в течение 20-30 минут. После контакта с быстро движущимся кустарниковым пожаром конструкции не требуют замены и будут продолжать работу без потери прочности. Однако там, где контакт с огнём может длиться часами, спасают только стальные или железобетонные массивные «башни».


Эстетический вид

Опоры, поддерживающие провода, могут быть самыми разными по форме и размеру, всё зависит от их предназначения. Одиночные столбы или огромные решетчатые сооружения, Т-, Y-, А-, П-, Н-образные формы, высота от 5 до 200 метров, многоэтажные и веерные подключения — в современном мире можно наблюдать огромное разнообразие подобных изделий. Большинство линий электропередач имеют ряд одиноких унылых конструкций без какого-либо эстетического вида, созданных исключительно для утилитарных задач. Мы привыкли к их вездесущности и серости. Но почему бы не сделать их интересными? Исландская фирма Choi and Shine придумала свой привлекательный дизайн, который не слишком отличается по структуре от современных опорных башен, но визуально делает этот мир радостнее. Имеющие форму человека башни могут быть сделаны в различных положениях для любых конфигураций линий. Это интересная художественная концепция, которая могла бы скрасить вид из окна машины, пока вы едете вниз по шоссе. Кроме того, они похожи на богов электричества, не правда ли?

этапы установки столба, монтаж электросети


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



При покупке загородного дома рано или поздно приходится заняться проведением электричества. Для этого в непосредственной близости от участка необходима установка опор. Но установить электрический столб на участке самостоятельно не каждому под силу, поскольку подключение к электросети требует определенных навыков. Поэтому лучше всего обратиться к профессионалам.

Этапы установки столба

Процесс монтажа происходит в несколько этапов:

  • составление плана;
  • подготовка грунта;
  • установка столбов;
  • монтаж электросети.

Составление плана

На первом этапе монтажа определяется план строительства и выбирается вид опор. В плане расписывается, как правильно установить электрический столб. Выбор материала для столбов зависит от их местоположения и назначения. Он должен быть прочным, устойчивым к перепадам температур, отвечать требованиям пожарной безопасности и простым в эксплуатации. Установка столбов возможна из трех видов материалов: металла, дерева или железобетона.

Металлические опоры устанавливают в основном для прокладки высоковольтных линий, так как имеют большой вес, но легче опор из железобетона. Они изготавливаются из стали специальных марок, и собираются из отдельных элементов с помощью болтов или сварки. Чтобы избежать коррозии или окисления, металлические столбы окрашивают специальными красками или оцинковывают. Срок службы таких опор составляет более 50 лет.

Деревянные столбы незаменимы для установки в дачных поселках или сельских местностях.

Деревянный столб для электричества

Основным их достоинством является невысокая стоимость. Для их изготовления выбирают сосновые бревна или лиственницу. Также подобные опоры имеют широкую распространенность за счет прекрасных механических и изоляционных свойств древесины. Деревянные столбы можно устанавливать даже во время наледи или сильного ветра, поскольку они отлично работают на изгиб и сжатие. Кроме того, древесина практически не горит, благодаря современным пропиткам.

Опоры из дерева могут прослужить до 45 лет.

Стоимость установки железобетонных столбов намного выше опор из дерева. Но они имеют наибольшую популярность за счет своей прочности и долговечности. Помимо этого, железобетон устойчив к коррозии и вредному воздействию окружающей среды.

Срок службы железобетонных столбов превышает 50 лет, поэтому их целесообразно использовать в напряженных городских условиях.

Определившись с видом столба, можно приступать к дальнейшим действиям.

Подготовка грунта

Перед тем как установить столб для электричества, необходимо разметить местность и выполнить подготовку грунта. Процесс подготовки начинается с очищения выбранного участка. Для этого срезается дерн, и убираются корни при помощи острой штыковой лопаты.

Далее, осуществляется бурение ямы. В зависимости от особенностей грунта, можно привлечь специальную технику, а можно и воспользоваться садовым буром.

Бурение ямы

Бурение должно выполняться максимально глубоко, а грунт, извлекаемый из отверстия, желательно сразу отвозить на тачке в заранее подготовленное место.

Важно! Глубина отверстия не должна быть меньше глубины промерзания грунта.

На следующем этапе в нижней части ямы делается анкерное расширение. Это необходимо для того, чтобы в мороз столб остался на месте, а не был вытолкнут наружу.

Установка столбов

В подготовленные ямы устанавливаются столбы, с помощью специализированной техники.

Важно! Нельзя забывать о точных замерах во время установки, чтобы столб стоял строго вертикально.

В конце того, как установить электрический столб получилось, необходимо надежно закрепить опору на своем месте. Это возможно с помощью бетонирования опоры.

Но заливку бетона рекомендуется осуществлять в яму, изолированную от грунтовых вод. Для этого делается конструкция из рубероида в виде трубки, на конец которой нужно надеть полиэтиленовый пакет. Трубка опускается в отверстие, и туда же заливается бетон.

Во время заливания бетонный раствор будет прижимать трубку к стенкам ямы, а скопившаяся на дне вода вытиснется наверх. Полиэтиленовый пакет конструкции защитит бетон от проникновения воды.

Монтаж электросети

Чтобы установить электрические провода на столбы, необходимо выполнить монтаж траверс. Их используют для крепления проводов, но проводниками они не являются.

Установка траверс

Траверсы покрывают антикоррозионным покрытием, и крепят на них фиксирующие хомуты со штырями для изоляторов. Для защиты от дождя или снега на траверсы иногда устанавливают дополнительную крышку.

Установка столбов электропередач заканчивается натягиванием проводов и креплением их на опоры ЛЭП.

Каждый этап необходимо выполнять в соответствии с Правилами устройства электроустановок (ПУЭ). От правильной установки опор зависит успешное функционирование всей линии.

Установка столба на даче

Бетонные опоры и строительство ЛЭП

Список разработок и альбомов

Воздушные линии электропередачи 15-30 кВ с кабелем AFL-6 (35-70) на жженых опорах Е. Энергопроект Познань 1993 P-22505 том 1-10 LSN / E Воздушные линии электропередачи 15-30 кВ с кабелями АФЛ-6 (35-70) на центробежных опорах ЭПВ. Энергопроект Познань 1992 P-22529 том 1-7 LSN / V

Воздушные линии электропередачи среднего напряжения с кабелями AFL 35-70 на центрифугированных опорах PTPIREE, ELprojekt, Energolinia Poznań 1996, том 1-8 LSN / P

Воздушные линии электропередачи среднего напряжения 15-20 кВ с 70 (50) оголенными кабелями на центрифугированных бетонных опорах. Плоская кабельная линия. PTPIREE, Энерголиния Познань 2000, том 1-8 LSN 50 / E

Воздушные линии среднего напряжения с кабелями AFL 95-240 на центрифугированных бетонных опорах Energolinia Poznań 1998 EN-118 том 1-2 LSN 240 / E

Воздушные линии электропередачи среднего напряжения с кабелями ПАС 50-120 на жгутованных бетонных опорах. Плоская и вертикальная кабельная линия. Энерголиния Познань 1998 EN-029 том 1-6 LSN / PAS

Воздушные линии электропередачи среднего напряжения 15-20 кВ с изолированными кабелями 35 (50), 70 (120) на витых бетонных опорах.Вертикальная и плоская кабельная линия Elprojekt Poznań 1996 Том 1-16 LSNi

Воздушные изолированные линии среднего и низкого напряжения на деревянных и центробежных опорах — линии электропередачи двойного напряжения PTPIREE, Energolinia, Elprojekt Poznań 1996, том 1-7 LSN / LNN Воздушные линии среднего напряжения с оголенными кабелями AFL 35-70 на деревянных опорах. Треугольная кабельная линия. PTPIREE, Энерголиния Познань 2001 том 1-3 LSNd

Воздушные линии электропередачи среднего напряжения 15-20 кВ с полуизолированными кабелями сечением 50-120 мм2 в плоской конфигурации на центрифугированных бетонных опорах PTPIRE, Elprojekt, Energolinia Poznań 2003 том 1-8 LSNi 50-120

Воздушные линии электропередачи среднего напряжения 15-20 кВ с кабелями AFL 120 (70) на центрифугированных бетонных опорах Эл-проект Познань, 1994, том 1-4 LSN 120 / E Актуализация PTPIREE, Эл-проект, Познань, 1998, том 1-4 LSN 120 / E Воздушные линии электропередач среднего напряжения на жерновах бетонных опор. Каталог точек учета (учет) AFL 35-70 Energolinia Poznań1997 EN-067 том 1-2 LSN / PR Воздушные линии среднего напряжения 15-20 кВ на центробежных опорах. Альбом точек учета. PTPIREE, Энерголиния Познань 2008 LSN / PR

Воздушные линии электропередачи среднего напряжения 15-20 кВ с оголенными кабелями 35 (50) и 70 мм2 на центрифугированных бетонных опорах с радиоуправляемыми выключателями-разъединителями. PTPIREE, Elprojekt, Energolinia Poznań 2000 том 1-3 LSN-os

Воздушные линии электропередачи среднего напряжения 15-20 кВ с оголенными кабелями в треугольной конфигурации на центрифугированных бетонных опорах PTPIREE, Энерголиния Познань 2002, том 1-4 LSN 35 (50) Двухпутные линии среднего напряжения с кабелями AFL 120 (70) на центрифугированных бетонных опорах PTPIREE, Elprojekt Poznań 1995, том 1-3 LSN 2 x 120 / E

Воздушные двухпутные линии среднего напряжения с полуизолированными кабелями 2×70-120 мм2 в вертикальной конфигурации на центробежных бетонных опорах PTPIREE, Elprojekt Poznań 2004, том 1-3 LSNi 2×70-120

Воздушные линии электропередачи среднего напряжения 15-20 кВ с неизолированными кабелями в плоской конфигурации 70 и 50 мм2 на одинарных центробежных бетонных опорах типа E и EM Energolinia Poznań 2007 EN-340 объем 1-3 LSN 70 (50) Воздушные линии электропередачи среднего напряжения 15-30 кВ на ж / б опорах Е, ЭПВ, ЭН, БМЗ. Каталог полюсов с выключателями-разъединителями THO (AFL 35 70) Energolinia Poznań 1997 EN-097 том 1 LSN / R Воздушные линии электропередачи среднего напряжения 15-30 кВ на бетонных опорах N, BSW, центробежных бетонных опорах E и EPV, с неизолированными и изолированными кабелями.

15-30 кВ Воздушные линии электропередачи среднего напряжения с кабелями AFL-6 120, 240 мм2 в плоской и треугольной конфигурации на центрифугированных бетонных опорах Energolinia Poznań EN-316 2010 том 1-2 LSN 120, 240

Усовершенствованная электрическая бетонная опора для повышения эффективности Местное послепродажное обслуживание

Повысьте эффективность производства и производственных процессов труб с помощью передовых и передовых технологий. Электробетонный столб на Alibaba.com. Они приходят с заманчивыми скидками и предложениями, которые делают их чрезвычайно ценными. Благодаря своему высокотехнологичному и изобретательному дизайну. Электробетонная опора изменит определение вашего производства труб, сделав его простым и экономящим время. Прочные материалы в них. Электробетонная опора гарантирует долговечность и максимальную эффективность в течение долгого срока службы.

Чтобы убедиться, что все потребности пользователей удовлетворены, домен.Электробетонный столб на Alibaba.com входит в самую обширную коллекцию. Он содержит различные типы, размеры и модели, которые гарантируют, что каждый покупатель найдет наиболее подходящий вариант. Благодаря мощным минометам. Электробетонная опора обеспечивает оптимальную эффективность работы, которая всегда дает желаемые результаты. Более высокая эффективность производительности в. Электробетонный столб дает им возможность производить лучшую продукцию при низком потреблении электроэнергии и топлива, следовательно, они экономят ваши счета за электроэнергию.

The. Электробетонный столб обладает впечатляющими характеристиками безопасности, поэтому повышает безопасность операторов и защищает их от потенциальных травм и травм. Сохранение. Электробетонные опоры в их первозданном виде просты, потому что их относительно легко чистить. В то же время, ремонт и запасные части всегда доступны, чтобы гарантировать, что работа не остановится в случае, если. электробетонный столб пробой.

Пусть ваши инвестиции принесут вам максимальную прибыль за счет высочайшей производительности и производительности.Просмотрите Alibaba.com и оцените увлекательные. Электробетонный столб варьируется по вашему выбору. Более высокая эффективность, которую вы собираетесь засвидетельствовать, будет доказательством того, что они стоят каждой монеты, которую вы на них потратите.

Высококачественная и профессиональная опора для цементирования

О продуктах и ​​поставщиках:
 Alibaba.com предлагает вам множество отличных высококачественных, эффективных и надежных. Цементная опора   для различных типов электроники и распределения энергии. Эти оптимальные стандарты. Цементная опора   отличается прочностью и может быть приобретена по самым доступным ценам у ведущих поставщиков и оптовых торговцев на месте. Эти продукты не только используются в различных промышленных целях, на электростанциях, но также предлагают функциональные возможности в жилых помещениях. Эти. Цементная опора   обеспечивает надежность и эффективность при выполнении электрических операций.

Различные варианты. Цементная опора , доступная на объекте, изготовлена ​​из прочных и высококачественных материалов, таких как АБС-пластик, стеклопластик, металл, бетон, которые обеспечивают устойчивость на протяжении многих лет.Файл. Цементная опора , предлагаемая на сайте, идеально подходит как для внутреннего, так и для наружного применения со степенью защиты IP30, IP60. Невероятный. Цементная опора Цементная опора , представленная здесь, сертифицирована, испытана и проверена для использования в распределительных сетях большой мощности, например, на электростанциях.

Alibaba.com предлагает вам широкий выбор. Цементная опора в зависимости от требований и выбранной модели. Эти. Цементные опоры Диапазон - от компактных распределительных коробок подстанций, опор электропередач, рельсов для электрических кабелей до конденсаторов, распределительных коробок MCB, водонепроницаемых сценических фонарей и многого другого.Файл. Цементные опоры , предлагаемые на объекте, являются водонепроницаемыми, ударопрочными, герметичными, антикоррозийными, антикоррозийными и энергосберегающими для оптимальной работы.

Изучите широкий ассортимент. Цементная опора предлагает на Alibaba.com купить эти продукты в рамках вашего бюджета и сэкономить деньги. Эти продукты имеют сертификаты ISO, CE, ROHS и доступны с настраиваемыми опциями. Вы также можете заказать установку на месте и послепродажное обслуживание опытными инженерами.

столб из спирального бетона / электрический столб из предварительно напряженного бетона

Изображение большего размера
Spun бетонный столб — Полюс изготовлены путем размещения предварительно напряженные стальные пряди и спиральное армирование в форме, добавляя свежий бетон и прядение пресс-форма для формирования опоры
Многожильный кабель с предварительным напряжением
Минимальная заданная толщина стенки 2. 5 дюймов крученого бетона вообще указывает вдоль полюса.

эквиваленты деревянных опор (WPE)
Вес примерно на 50-70% меньше, чем сопоставимые деревянные конструкции, стальные опоры проще и дешевле в обращении и установке.
предварительно просверленные опоры
постоянный конус без скручиваний, узлов, трещин или перекосов
соответствуют стандартам вырубки лесов
нет необходимости повторно затягивать крепежные детали из-за усадки опоры
Не подвержены повреждениям дятлами, насекомыми, гнилью или пожарами
нетоксичен, которые уменьшают проблемы и затраты на утилизацию, и их можно повторно использованный или переработанный

Стальные опоры самопроводящие, с заземлением на внутреннем арматурный стержень
Внутреннее заземление, или заземление может быть добавлено к внешней стороне опоры.В Столб на этом изображении имеет внутреннее заземление.

«Для закрученный бетонный столб, в процессе вращения создается очень плотный бетон и противодействует эффектам вовлечения воздуха. Поскольку накачка происходит до того, как полюс будет вращаться, эффекты вовлечения воздуха присутствует во время изготовление витых опор. Процент воздуха, вовлеченного в отжим бетонный столб после закручивания неизвестный. Однако считается, что столбы имеют бетон, содержащий воздухововлекающий агент будет иметь более высокий коэффициент пустотности, чем без этого агента.Владелец должен знать, что как процент вовлечения воздуха увеличивает прочность бетона уменьшается «.

«Экономичность бетона, более простой монтаж и практически отсутствие послеустановочное обслуживание приводит к низким затратам на срок службы Valmont Ньюмарк прял бетонные столбы. Прямое захоронение широко используется, значительно снижая затраты на установку. Нет ржавчины или гниет к монитору, и замены и заплатки не нужны. Эти факторы обеспечивают гораздо лучшую отдачу от инвестиций в долгосрочной перспективе.

Электркал Земля — ​​это не то же самое, что и наземный объект. Основной момент — это напряжение полюс от ветра, в месте захоронения в почву.

Бетонные опоры можно заземлить снаружи или изнутри. Внешний заземление обычно обеспечивается путем присоединения заземляющего провода к столбу. поверхность с помощью шлифованных зажимов и врезных резьбовых вставок. Внутренний заземление обычно обеспечивается за счет вливания заземляющего провода в стену. полюса во время изготовления. Резьбовая «танковая земля», также литая. в опору во время изготовления, затем обеспечивает внешнее соединение для фурнитуры.
Вся внутренняя арматура должна быть электрически соединена с внешней провод заземления полюса. Это сохранит внешнее заземление и внутреннее усиливающее напряжение различия ниже в событиях молнии. Сообщалось о случаях ступенчатых проушин и других материалов встроенные в бетон, которые были рядом или в контакте с укрепление быть выбитым из молния. Сращенные опоры должны иметь арматуру с каждой стороны сращивание скреплено электрически к проводу заземления внешнего полюса.Это должно снизить потенциальное напряжение различия встроенных материал между каждым полюсом »

http://www. valmont-newmark.com/transmission/spun-concrete-poles
http://www.valmont-newmark.com/distribution

Прямоугольная цементно-бетонная электрическая опора, высота: 8,5 м,

прямоугольная Цементно-бетонная электрическая опора, высота: 8,5 м, | ID: 20134187833

Подробнее о продукте

Реквизиты компании

Спецификация продукта

Материал Бетон и железо Saria
Форма Прямоугольный
Цвет Серый
Применение / Применение Высота для электрических проводов 5 м

Описание продукта

Являясь одной из известных организаций в отрасли, мы очень заинтересованы в предоставлении высококачественного ассортимента Цементно-бетонная электрическая опора .

Начальная цена: 2300 рупий за штуку.

Примечание: Цены без НДС и транспорта.

Заинтересованы в этом продукте? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2015

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Оптовый торговец

Количество сотрудников От 51 до 100 человек

Годовой оборот 5-10 крор

Участник IndiaMART с августа 2015

GST09AAWCS7851G1ZJ

Мы являемся одним из ведущих оптовых торговцев опорой для цементного забора и электрической цементной опорой. Предлагаемая продукция пользуется большим спросом на рынке благодаря непревзойденному качеству и безупречной отделке.

Получите бесплатные предложения от нескольких продавцов

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

БЕТОННЫХ СТОЛБОВ, ИСПОЛЬЗУЕМЫХ В ТРАНСМИССИОННЫХ ЛИНИЯХ ОСНОВНЫЕ И РУКОВОДСТВА | ПРОЕКТИРОВАНИЕ ТРАНСМИССИОННЫХ ЛИНИЙ и СТУПИЦА ЭЛЕКТРОТЕХНИКИ

Бетон в настоящее время широко не используется для распределения в Соединенных Штатах. Однако они широко используются в Европе и других странах, где леса, пригодные для строительства столбов, недоступны или экономически недоступны.

Бетонные опоры обычно используются там, где первостепенными требованиями являются высокая прочность и внешний вид; бетонные столбы производятся в нескольких цветах и ​​вариантах отделки.

Бетонные опоры бывают круглыми, квадратными или многоугольными (обычно с шестью или восемью сторонами). Оба позволяют устанавливать электрические стояки в полое пространство внутри них.



Бетонные опоры производятся с полыми сердечниками для уменьшения их веса, что было (и остается) недостатком, особенно когда они используются в полевых условиях.

Арматурные стальные пряди устанавливаются продольно по всей длине опоры и предварительно напрягаются перед укладкой бетона;

Стальные арматурные пряди

также устанавливаются, по существу, под прямым углом к ​​продольным армирующим прядям, обычно в виде специальных катушек, наматываемых на них и привариваемых к ним таким образом, чтобы предотвратить смещение во время заливки бетона. См. Рисунок 10-2.


В дополнение к их большему весу (по сравнению с деревом) бетонные опоры относительно дороже, что является еще одной причиной их меньшего использования.

Все бетонные опоры имеют конусообразную форму, а у квадратных — скошенные углы. Все они имеют отверстия для ввода кабеля и отверстия для рук, позволяющие прокладывать вертикальные электрические кабели в их полых жилах.

Преимущества
Бетонные столбы не подвергаются неблагоприятному воздействию влажной или сухой гнили, птиц (особенно дятлов), огня, ржавчины или химикатов (таких как удобрения и соляные брызги).

Помимо того, что они прочнее и жестче дерева, они практически не требуют ухода; Влага грунта и погодные условия, которые действуют против других типов столбов, работают в пользу бетона, упрочнения, упрочнения и защиты его целостности.

Учитывая потенциальный срок службы, бетон требует самых низких затрат в год.

ИЩЕТЕ РАЗНИЦУ МЕЖДУ ЖЕЛЕЗНЫМИ И БЕТОННЫМИ СТОЛЯМИ? ВОТ ОТВЕТ

Спрашивать о разнице между железными столбами и бетонными столбами — все равно что спрашивать о разнице между домами, построенными из пустотелых блоков, и домами, построенными из цельного бетона.

Прежде чем вдаваться в подробности, давайте кратко обсудим, из чего состоит каждый компонент полюсов;

Железные опоры изготовлены из высокопрочной стали или других стальных материалов, чтобы они могли выдерживать требуемую нагрузку, которой они будут подвергаться при вводе в эксплуатацию, обычно такие опоры в основном используются для возведения конструкций, где они называются балками, полюса, когда их форма становится цилиндрической, балки могут быть двутавровыми, V-образными, тавровыми, плоскими и т. д.но столбы также могут называться балками при возведении конструкций при строительных работах, кроме того; в общем случае любая полая или сплошная цилиндрическая балка или труба может называться полюсом, если она установлена ​​отдельно или против себя. Таким образом, железный столб — это в основном стальной материал, из которого изготавливаются материалы в машиностроении. Более того, бетонные столбы полностью отличаются от него как по материалу, так и по функциям.

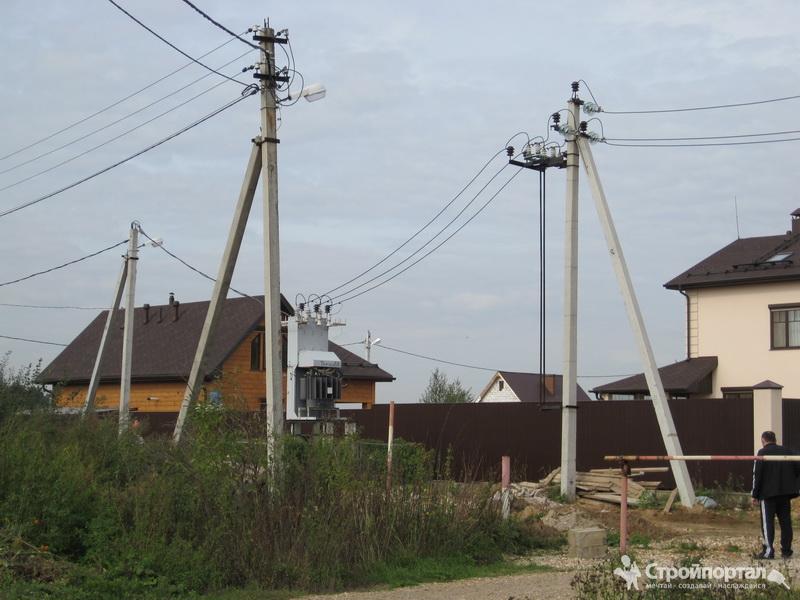

Бетонные опоры обычно используются при подключении и распределении линий электропередач общего пользования, причина в том, что они не проводят электричество и, следовательно, снижают риск поражения электрическим током в результате контакта линии электропередачи с опорой. Столб обычно изготавливается из твердого бетона, внутри которого выровнены железные стержни, чтобы придать ему усиленную прочность, железные стержни обычно связываются вместе четвертью стержня на расстояниях не менее 8 футов по длине бетона перед смешиванием. Бетон заливается в ленточные стержни, чтобы сформировать столб, следовательно, бетон покрывает стенки столбов, таким образом, стержни скрываются внутри.

Однако есть железные трубы большой толщины, которые можно разрезать на куски и использовать в качестве столбов для подвешивания таких вещей, как телевизионная антенна, кабель, футбольное поле и столбы для ворот.Но они не используются для распределения по линиям электропередач из-за их свойства проводимости, что делает риск поражения электрическим током очень высоким. Между тем, с точки зрения прочности при одинаковой грузоподъемности железные столбы прочнее бетонных.

При превышении допустимой нагрузки железный столб изгибается в направлении тяжелой нагрузки из-за своей податливости, но при тех же обстоятельствах в бетонном столбе он треснет, и его куски упадут, оставив стержни внутри, которые были бы деформированы по форме в направлении большой нагрузки. Причина в том, что бетон обычно хрупкий.

Первоначально опубликовано 2017-12-04 10:00:48.

Следуйте за нами в социальных сетях

Филип окончил факультет машиностроения Подробнее с обширными практическими знаниями в других областях и программном обеспечении, таких как: кодирование веб-сайтов (PHP / HTML / CSS), графические работы и т. Д.

Он любит писать и делиться информацией, касающейся инженерных и технологических областей, науки и окружающей среды, а также технических должностей.Его посты основаны на личных идеях, полученных знаниях и открытиях из областей техники, науки, инвестиций и т. Д.

Пожалуйста, подпишитесь на нашу рассылку и следите за нашими страницами в социальных сетях, чтобы получать регулярные и своевременные обновления. Вы можете следить за страницами EngineeringAll в социальных сетях, набрав «@ EngineeringAlls» в любой форме поиска в социальных сетях (Facebook, Twitter, Linkedin, Pinterest, Tumblr и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
